Типы манометров

Предлагаем Вашему вниманию следующие типы манометров:

Манометры – это специальные приборы, используемые для измерения давления в газовой, паровой и жидкостной среде. Так как существует много разновидностей такого оборудования, перед тем, как определиться с нужным вам устройством, четко составьте свои критерии. Чтобы облегчить себе задачу и ускорить процесс покупки манометра в Санкт-Петербурге, свяжитесь с нашим представителем и получите бесплатную консультацию. Наши специалисты поможет вам выбрать идеально подходящий по всем параметрам прибор, чтобы обеспечить безопасность работы вашей системы.

Классификация манометров

Чтобы быстрее разобраться с этой группой товаров, надо понимать, чем отличается одна модель от другой. Существует несколько признаков, по которым различают виды манометров:

• Тип измеряемого давления;
• Принцип действия;
• Назначение;
• Класс точности.

Типы манометров по виду измеряемого давления

1. Напоромеры – используются для замера малого избыточного давления до 40 кПа.
2. Манометры – применяются для определения избыточного давления в диапазоне 0,06-1000 МПА.
3. Вакуумметры – основное назначение этих устройств заключается в измерении объема разряжения давления.
4. Тягомеры – подходят для замера разряжения давления с граничным показателем до -40 кПа.
5. Мановакуумметры – пригодны для измерения вакуумметрического и избыточного давления в пределах 60-240 000 кПа.

Типы манометров по принципу действия

1. Жидкостные. Стандартный вариант манометров.
2. Грузопоршневые. Модели этого типа отличаются высокой точностью данных.
3. Пружинные манометры. Имеют несколько модификаций, в зависимости от типа пружины – коробчатые, пластинчатые, трубные. Также в эту группу входят дифференциальные приборы.

Типы манометров по классу точности

Класс точности имеет цифровое значение – от 0,15 до 4,0. Качество точности измерений определяется в обратном порядке – самый низкий показатель маркировки указывает на то, что прибор обладает максимальной точностью, самый высокий – на то, что допускаются погрешности в обозначенных границах.

Типы манометров по назначению

Чтобы упростить процесс выбора подходящего прибора, производители сразу маркируют манометры по рекомендованному их назначению. Существуют как устройства общетехнического применения, так и специального. Полный перечень включает следующие группы манометров:

1. Общетехнические.
2. Электроконтактные.
3. Кислородные.
4. Эталонные.
5. Железнодорожные.
6. Судовые.
7. Самопишущие.

Дополнительно можно выделить отдельные группы манометров по степени их устойчивости к конкретному неблагоприятному воздействию, например, коррозиестойкие, виброустойчивые.

izmereno.ru

Классификация приборов давления

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

• Манометры – для измерения избыточного давления.
• Вакуумметры – для измерения вакуумметрического давления (вакуума).
• Мановакуумметры – для измерения вакуумметрического и избыточного давлений.
• Барометры – для измерения атмосферного давления.
• Баровакуумметры – для измерения абсолютного давления.
• Дифференциальные манометры – для измерения разности давлений.

По принципу действия все приборы для измерения давления можно разделить на:

• Жидкостные – приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, диффманометры и др.

• Грузопоршневые – приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.

• Приборы с дистанционной передачей показаний – приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.

• Пружинные – приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин:


Манометры с трубчатой пружиной

Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму. В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Незажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины. Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

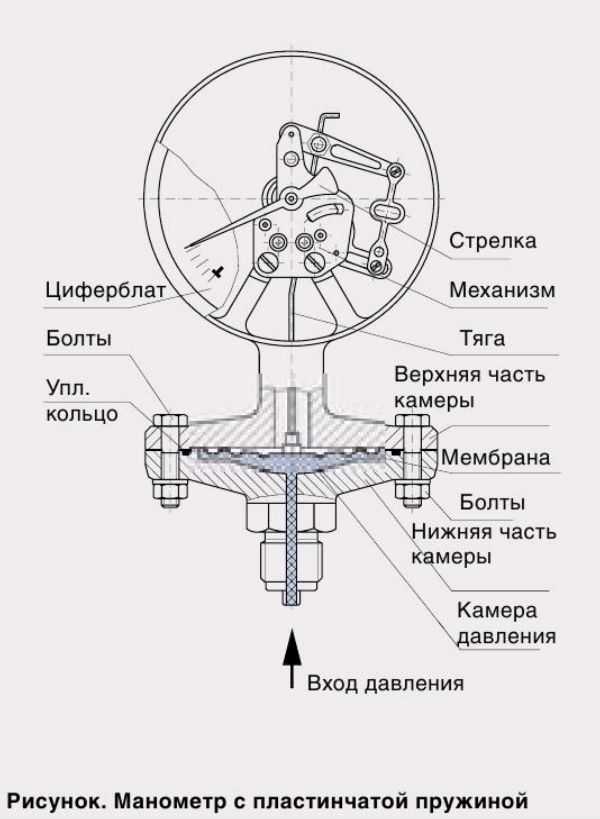

Манометры с пластинчатой пружиной

Пластинчатые пружины представляют собой тонкие гофрированные мембраны кругообразной формы, которые зажимаются или привариваются по краю между двумя фланцами и вступают в соприкосновение с измеряемой средой только с одной стороны. Вызванный в результате такого соприкосновения прогиб пропорционален величине давления. Движение передается посредством стрелочного механизма на шкалу. Пластинчатые пружины обладают сравнительно высоким перестановочным усилием. В результате кольцеобразного крепления пластинчатые пружины менее восприимчивы к вибрациям по сравнению с трубчатыми пружинами, однако погрешность показаний при изменениях температуры у них больше. Благодаря опорам для мембран достигается повышенная стойкость к перегрузкам. Покрытия или фольга, наносимые на поверхность пластинчатых пружин обеспечивают защиту от коррозийных измеряемых сред. Широкие соединительные отверстия или открытые соединительные фланцы, а также возможности по промывке делают пластинчатые пружины, особенно пригодными при работе с высоковязкими, загрязненными или кристаллизующимися веществами.

Манометры с коробчатой пружиной

Давление измеряемой среды воздействуют на внутреннюю сторону коробки, состоящей из двух кругообразных, гофрированных, герметично прилегающих друг к другу мембран. Возникающее под давлением поступательное движение пропорционально величине давления. Движение передается на шкалу с помощью стрелочного механизма. Манометры с коробчатой пружиной особенно пригодны для измерений давления газообразных сред. Защита от перегрузки возможна только в определенных границах. Для повышения чувствительности в манометре может устанавливаться ряд коробчатых пружин («пакет» коробчатых пружин).

Баровакуумметры – манометры абсолютного давления. Данные приборы используются для измерений давления независимо от колебаний атмосферного давления окружающей среды. В соответствии с различными сферами применения и диапазонами показаний, манометры для измерений абсолютного давления изготавливаются согласно принципам измерений и формам чувствительных элементов, которые применяются в манометрах для измерения относительного давления. Давление измеряемой среды определяется по отношению к базовому давлению, которое равняется абсолютному давлению с величиной 0 (=абсолютный вакуум). Это означает, что на стороне измерительного элемента, не соприкасающейся с измеряемой средой, должно присутствовать базовое давление. Присутствие базового давления при использовании соответствующей формы пружин достигается посредством вакуумирования и герметизации соответствующей измерительной камеры или облегающего корпуса. Передача движения измерительного элемента и индикация давления осуществляются аналогично выше описанным манометром относительного давления

Дифференциальные манометры применяются для измерений разницы между двумя отдельными давлениями. Базовым давлением является то, которое присутствует на стороне, взятой за эталонную. В качестве чувствительных элементов используются пружины тех же форм, что и в манометрах относительного давления. Как правило, чувствительные элементы подвергаются воздействию давления с обеих сторон. Установленная таким образом разность давлений передается с помощью стрелочного механизма непосредственно на шкалу. Если измеряемые давления одинаковы, измеряемый элемент остается неподвижным и показания прибора отсутствуют. Измерение низких разностных давлений возможно даже при высоком статическом давлении. Защита от высоких перегрузок обеспечивается с помощью пластинчатых чувствительных элементов. При выборе манометра следует учитывать допустимое статическое (рабочее) давление, а также максимально допустимую перегрузку со стороны «+» и «-». Для преобразования деформации чувствительного элемента в показания стрелки используются принципы, аналогичные принципам действия манометров избыточного давления.

По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.

• Образцовыми измерительными приборами называются приборы, предназначенные для поверки других измерительных приборов. Образцовые манометры имеют следующие классы точности:
  0,05; 0,2 — грузопоршневые манометры;
  0,16; 0,25; 0,4 — пружинные манометры.

• Рабочими измерительными приборами называются все измерительные приборы, служащие для непосредственных измерений. Рабочие манометры имеют классы точности 0,4; 06; 1; 1,5; 2,5; 4.

www.manotom-tmz.ru

Манометры — типы и классификация

Измерение давления широко используется во многих технологических процессах. Этот вид измерений необходим для безопасной работы установок, учёта расхода жидкостей и т.д. Современные приборы измерения давления обеспечивают точное определение давления в различных средах, в том числе агрессивных.

Один из самых известных и распространённых приборов для измерения давления – манометр. В общем случае манометр – это измерительный прибор или установка для измерения давления или разности давлений. Его характеризуют класс точности 0,2; 0,6; 1,0; 1,5; 2,5; 4,0 (меньше – точнее) и пределы измерения. В зависимости от вида давления, которое измеряет манометр, различают:

– манометры абсолютного давления измеряют абсолютное давление, т.е. которое отсчитывается от абсолютного нуля;

– манометры положительного избыточного давления измеряют избыточное давление;

– вакуумметры измеряют давление существенно ниже атмосферного (вакууметрическое). Используются такие манометры в вакуумной технике для измерения давления в разреженных средах;

– барометры измеряют атмосферное давление;
– дифференциальные манометры (дифманометры) измеряют разность давлений;
– мановакуумметры измеряют положительное и отрицательное избыточное давление;
– микроманометры измеряют разницу давлений, значения которых близки между собой.

Выделяют следующие виды манометров:

– Общетехнические, общепромышленные, рабочие манометры

Самая обширная и востребованная категория манометров. Манометры общетехнические измеряют избыточное и вакуумметрическое давление неагрессивных и некристаллизующихся жидкостей, газов и пара. Эти приборы устойчивы к воздействию вибраций, возникающих при работе промышленного оборудования. Классы точности 1; 1,5; 2,5. К общетехническим относятся манометры котловые для работы в системах теплоснабжения. В группу общетехнических манометров входят также манометры цифровые, отображающие результаты измерений на цифровом табло, имеющие цифровые и токовые выходы. Применяются в производственных процессах, теплоэнергетике, при транспортировании жидкостей и газов, в механизированных установках.



– Образцовые манометры

Манометры образцовые используются для поверки измерительных приборов и измерения избыточного давления жидкостей и газов с повышенной точностью. Они имеют высокий класс точности: грузопоршневые манометры — 0,05; 0,2; пружинные манометры — 0,16; 0,25; 0,4. Высокая точность измерения давления достигается за счёт конструктивных особенностей и поверхности зубчатого зацепления в передаточном механизме с особо чистой обработкой.



– Электроконтактные манометры

Манометры электроконтактные используются для контроля и сигнализирования о пороговых значениях давлений. Манометры данного вида измеряют избыточное и вакуумметрическое давление неагрессивных и некристаллизующихся жидкостей, газов и пара и дискретно управляют внешними электрическими цепями при превышении порогового значения. Коммутирование управляющего механизма выполняется стандартной контактной группой либо оптопарой. Промышленностью выпускаются манометры электроконтактные взрывозащищённые.

– Специальные манометры

Специальные манометры предназначены для измерения избыточного и вакуумметрического давления газов (аммиака, кислорода, ацетилена, водорода). Применяются в различных отраслях промышленности и техники. Специальный манометр измеряет давление только одного вида газа. Для различения манометров на их шкале указывается название газа, корпус окрашивается в определённый цвет, в обозначении манометров используется соответствующая литера. Например, манометры аммиачные имеют корпус жёлтого цвета, коррозионостойкое исполнение, в обозначении есть буква А. Классы точности такие же, как у манометров общетехнических.

– Самопишущие манометры

Манометры самопишущие измеряют и непрерывно записывают на диаграммной бумаге измеряемое давление (от одного до трёх значений одновременно). Предназначены для измерения избыточного и вакуумметрического давления неагрессивных сред. Используются в промышленности, энергетике.

– Судовые манометры

Манометры судовые измеряют избыточное и вакуумметрическое давление жидкостей (дизельное топливо, масло, вода), водяного пара и газов. Имеют повышенную влагопылезащиту, виброустойчивость, устойчивы к климатическим воздействиям. Используются на речном и морском транспорте.

– Железнодорожные манометры

Манометры железнодорожные измеряют избыточное и вакуумметрическое давление сред (вода, топливо, масло, воздух, хладоны) в системах и установках подвижного состава рельсового электротранспорта.

В отличии от манометров, датчики и преобразователи давления не измеряют, а преобразовывают давление в сигнал другого вида (унифицированный электрический, пневматический, цифровой). Для преобразования используются различные методы (ёмкостный, резистивный, резонансный и т.д.) Датчики измеряют избыточное, вакуумное, абсолютное и дифференциальное давление, давление-разрежения, гидростатическое.

Датчики (преобразователи) давления характеризуются пределами измерений, частотным диапазоном, точностью измерений, массогабаритными показателями. Датчики давления ДМ5007 выпускаются с цифровым индикатором, в искро- и взрывобезопасном исполнении. Они имеют высокую надёжность, чувствительность и обеспечивают высокую точность измерений.

Преобразователи давления серии Сапфир-22МПС имеют встроенный цифровой индикатор, унифицированный электронный блок. Для измерения давления используется тензопреобразователь, сопротивление которого изменяется при деформации чувствительного элемента от воздействия измеряемого давления. Электрический сигнал от тензопреобразователя передаётся в электронный преобразователь и далее на выходе в виде унифицированного токового сигнала. Система термокомпенсации и микропроцессорной обработки сигнала, применённые в Сапфир-22МПС, повысили точность измерений, упрощают установку «нуля», «диапазона измерения» и установку пределов измерений внутри поддиапазонов.

Преобразователи давления широко применяются в системах автоматики и управления технологическими процессами, на объектах нефтяной, газовой, химической промышленности и атомной энергетики.

Работа манометрического термометра основана на зависимости между температурой и давлением среды (жидкости, газа) в замкнутой термосистеме. Манометрические термометры используют в технологических процессах для измерения температуры жидкостей и газов.

В зависимости от типа рабочего тела (конденсат или газ) манометрические термометры делят на конденсационные и газовые. Термометры конденсационного типа маркируются ТКП, например, ТКП-160Сг-М2.

Электроконтактные манометрические термометры имеют сигнальные стрелки, задающие верхний и нижний пороги срабатывания. При достижении температуры любого из порогов, происходит замыкание или размыкание электроконтактной (сигнальной) группы. Данная особенность, позволяющая сигнализировать о предельной температуре в системе, позволила назвать термометры этого типа электроконтактными или сигнализирующими. К ним относится манометрический термометр ТКП-100Эк.

www.nppsator.ru

МАНОМЕТРЫ и их классификация – Сквайр

Манометр – это прибор для измерения давления. Эти устройства бывают множества видов, в частности выделяют манометры низкого и высокого давления. В общем случае манометры представляют собой сделанные в небольшом корпусе измерители давления. Помимо обычных манометров существуют также термометры манометры (манометр с дополнительной температурной шкалой), вакуумметры (вакуумные манометры, приборы для измерения давления разреженных газов). Измерение давления необходимо практически в любой области науки и техники, как при изучении происходящих в природе физических процессов, так и для нормального функционирования технических устройств и технологических процессов, созданных человеком. Манометры различаются по техническим характеристикам и подразделяются по классу точности: 0,2; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше цифра, тем точнее прибор). Каждый прибор должен иметь сертификат соответствия. Компаниями, реализующими датчики давления и уровня для различных применений и отраслей промышленности, в настоящее время представлен широкий ассортимент манометров известных зарубежных и российских производителей. По видам Общетехнические Большинство приборов такого рода применяется в общетехнических целях. В зависимости от модификации общетехнические манометры позволяют измерять давление в разных средах, в том числе для измерения избыточных, вакуумметрических давлений. Манометры данного вида предназначены для измерения давления непосредственно в ходе производственных процессов в рабочих точках промышленного оборудования. Их также называют общепромышленными или рабочими манометрами. Общетехнические манометры конструктивно предусматривают устойчивость к вибрациям с частотой 10-55 Гц и амплитудой смещения до 0,15 мм. Имеют классы точности 1; 1,5; 2,5. В последнее время все более популярны цифровые общетехнические манометры, в том числе манометр-автомат AirMan датского производства. Общетехнические манометры – это одна из наиболее востребованных групп приборов, по частоте использования уступает, пожалуй, только приборам для измерения температуры. Манометры МТ предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара в про¬мышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжении, различных механизмах и машинах. Электроконтактные Электроконтактные манометры или так называемые манометры с электрической сигнализацией имеют возможность регулировки измеряемой среды, благодаря наличию электроконтактного механизма. Выпускаются в двух исполнениях: на основе электроконтактной приставки и с использованием микровыключателей. Предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, и дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи). Выпускаются взрывозащищенные версии электроконтактных манометров. Взрывозащищённость приборов обеспечивается выполнением общих технических требований к взрывозащищённому электрооборудованию. Манометры, вакуумметры и мановакуумметры показывающие электроконтактные ЭКМ, ЭКВ, ЭКВМ изготавливаются с замыкающими и размыкающими контактами сигнального устройства, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления. Электроконтактные сигнализирующие манометры предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления. Специальные Изготавливаются для применения в определенной отрасли промышленности, техники и транспорта. Манометрами специального назначения измеряют давление различных газов (аммиака, ацетилена, водорода, кислорода). Для каждого газа выпускается специальный манометр, на шкале которого указано название газа, и корпус которого окрашен в определенный цвет: для аммиака – в желтый, для ацетилена – в белый, для водорода – в темно-зеленый, для других горючих газов – в красный, для кислорода – в голубой, для негорючих газов – в черный. В условном обозначении прибора указывается соответствующей буквой его назначение: аммиачный – А, ацетиленовый – Ац, водородный – В, кислородный – К. Кислородные манометры должны быть обезжирены, так как иногда даже незначительное загрязнение механизма при контакте с чистым кислородом может привести к взрыву. Ацетиленовые манометры не допускают в изготовлении измерительного механизма сплавов меди, так как при контакте с ацетиленом существует опасность образования взрывоопасной ацетиленистой меди; аммиачные – должны быть коррозиестойкими. Классы точности, пределы измерения такие же, как у манометров общего назначения. Образцовые Манометры образцовые предназначены для испытаний, поверки и калибровки приборов давления, а также для точных измерений избыточного давления жидкости и газа. Манометры точного измерения (манометры мти) и образцовые обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Образцовые манометры служат для поверки других манометров. Передаточные механизмы в образцовых манометрах проходят повышенную чистоту обработки сопрягаемого зубчатого зацепления. Предусмотрены дополнительные регулировочные настройки, а также учтена возможность температурной коррекции показаний прибора. В большинстве случаев такие приборы устанавливаются на поршневых манометрах или каких-либо других установках способных развивать нужное давление. Судовые Манометры данного вида предназначены для эксплуатации на речном и морском флоте. Используются для измерения вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара.   По типам Жидкостные Приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления. Диапазон измерения – 10 – 105 Па. Жидкостные манометры применяют в основном при определении давления в лабораторных условиях. Устройство жидкостного манометра представляют собой U-образную трубку, заполненную жидкостью с большим удельным весом, чем жидкость, в которой измеряется гидростатическое давление. Обычно этой жидкостью является ртуть. В этом случае размеры прибора удается уменьшить. Для измерения разности давлений в двух сосудах может быть применен дифференциальный манометр, который является разновидностью ртутного (жидкостного) манометра. Поршневые Приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся поршень. Основной частью прибора является вертикальная колонна, в цилиндрическом канале которой находится поршень. Наиболее распространены манометры с неуплотненным поршнем. Между ним и цилиндром имеется небольшой зазор, пространство под поршнем заполнено специальным маслом, которое под давлением поступает в зазор и обеспечивает смазку трущихся поверхностей. При измерении давления для уменьшения трения между цилиндром и поршнем последний электродвигателем или вручную приводится во вращение. Манометры этого типа отличаются высокой точностью и широким диапазоном измерений (от 0,098 до 980 МПа). Поршневые манометры имеют верхние пределы измерения 0,25; 0,6; 6; 25; 60; 250 МПа и классы точности 0,02 или 0,05. Высокая точность этих приборов требует хорошего ухода за ними и тщательного соблюдения правил эксплуатации. Манометры типа МП предназначены для измерения давления и разряжения неагрессивных, некристаллизующихся жидкостей, пара, газа, в том числе кислорода, ацетилена, хладонов. Манометры могут измерять давление по отношению к абсолютному вакууму, или измерять избыточное давление. Манометр общетехнический МП 100 предназначен для измерения избыточных, вакуумметрических давлений неагрессивных некристаллизирующихся сред: жидкости, пара, газа, ацетилена, пропан-бутана. Деформационные Составляют обширную группу приборов для технических измерений. Действие их основано на измерении величины деформации различных видов упругих элементов: пружин, сильфонов, мембран и др. Деформация упругого элемента преобразуется передаточными механизмами в угловое или линейное перемещение указателя по шкале прибора или других устройств. Существенными достоинствами деформационных приборов являются надежность, простота устройства, большой предел измерения, возможность применения дистанционной передачи и автоматической записи показаний. Пружинные Пружинными приборами называются приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин (мембраны, сильфоны, манометрические трубки). Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике. Трубчатые Манометры с трубчатой пружиной отличаются формой упругого элемента, имеющего вид цилиндрической (винтовой) спирали, изготовленной из плоской трубки. Такую конструкцию упругого чувствительного элемента можно рассматривать как ряд одновитковых пружин, соединенных последовательно, что позволяет получить значительное перемещение свободного конца трубки, улучшающие условия автоматической записи и дистанционной передачи. Манометры с трубчатой пружиной выпускаются в основном как самопишущие для передачи показаний на расстояние. Максимальное давление до 15,6 МПа. Манометр с трубчатой пружиной предназначен для измерений давления газообразных и жидких, не вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо). Мембранные В мембранных манометрах в качестве чувствительных элементов используются эластичные упругие мембраны, деформация которых преобразуется передаточными механизмами в угловое или линейное перемещение указателя по шкале прибора. Эластичные мембраны представляют собой плоские или гофрированные диски, зажатые между фланцами. Материалами для эластичных мембран служат капроновые пленки, тефлон, прорезиненные ткани и другие материалы, обладающие необходимой механической прочностью, устойчивостью к воздействию агрессивных сред, эластичностью при значительных изменениях температур (от -50 до +50 °С). Мембранные манометры применяются для измерения небольших избыточных давлений (0,04 МПа) жидких, газообразных и особенно вязких сред (сахарный сироп, сусло, купажи, масло, мазут и др.). Сильфонные В сильфонных манометрах упругим чувствительным элементом является сильфон, представляющий собой цилиндрический тонкостенный сосуд с кольцевыми складками (гофрами). Для увеличения жесткости часто внутри сильфона помещают винтовую цилиндрическую пружину, которая преобразует давление входа в давление выхода. Сравнительно большой рабочий ход сильфонов позволяет применять их в самопишущих приборах. предоставляем краны, укомплектованные электроприводами, или краны с нанесенным антикоррозийным покрытием, что идеально подходит для подземной установки.

www.ckck.ru

Деформационные манометры. Устройство. Принцип действия.

В деформационных манометрах используется зависимость деформации чувствительного элемента или развиваемой им силы отизмеряемого давления. Пропорциональная давлению деформация или сила преобразуются в показания или соответствующие изменения выходного сигнала. Большинство деформационных манометров и дифманометров содержат упругие чувствительные элементы, осуществляющие преобразование давления в пропорциональное перемещение рабочей точки.

Наиболее распространенные упругие чувствительные элементы представлены на рис. 1. К их числу относятся трубчатые пружины, сильфоны, плоские и гофрированные мембраны, мембранные коробки, вялые мембраны с жестким центром.

Рис. 1. Упругие чувствительные элементы деформационных манометров

 а — трубчатые пружины; б — сильфоны; в, г — плоские и гофрированные мембраны; д — мембранные коробки; е — вялые мембраны с жестким центром

Статической (упругой) характеристике чувствительного элемента, связывающей перемещение рабочей точки с давлением, присуще наличие начальной зоны пропорциональных перемещений, в которой имеют место упругие деформации, и нелинейной области, в которой возникают пластические деформации. Несовершенство упругих свойств материалов чувствительных элементов обусловливает наличие гистерезиса статической характеристики и упругое последействие. Последнее проявляется в запаздывании перемещения рабочей точки по отношению к приложенному давлению и медленном возвращении ее в начальное положение после снятия давления.

Форма и крутизна статической характеристики зависят от конструкции чувствительного элемента, материала, температуры. Рабочий диапазон выбирается в области упругих деформаций с обеспечением запаса на случай перегрузки чувствительного элемента давлением.

Полые одновитковые трубчатые пружины (см. рис. 1, а), имеют эллиптическое или плоскоовальное сечение. Один конец пружины, в который поступает измеряемое давление, закреплен неподвижно в держателе, второй (закрытый) — может перемещаться. Под действием разности измеряемого внутреннего давления и внешнего атмосферного трубчатая пружина деформируется: малая ось сечения трубки увеличивается, большая уменьшается, при этом пружина раскручивается и ее свободный конец совершает перемещение в 1 …3 мм. Для давлений до 5 МПа трубчатые пружины изготовляют из латуни, бронзы, а для более высоких давлений — из легированных сталей и сплавов никеля.

Сильфонные и мембранные чувствительные элементы имеют более широкие возможности для увеличения эффективной площади с целью получения требуемого перестановочного усилия, что позволяет использовать их для измерения малых избыточных давлений и разрежения. Сильфон (см. рис. 1, б) — это тонкостенная трубка с поперечными кольцевыми гофрами на боковой стенке. Жесткость сильфона зависит от материала, наружного и внутреннего диаметров, толщины стенки заготовки, радиуса закругления гофр r и угла их уплотнения a, числа гофр. Сильфоны бывают цельнотянутыми и сварными. Благодаря значительному прогрессу в технологии изготовления сильфонов, они получили широкое распространение в манометрах и дифманометрах с силовой компенсацией.

Наиболее разнообразными по конструкции являются мембранные чувствительные элементы. Представленная на рис. 1 в, плоская или пластинчатая мембрана представляет собой гибкую тонкую пластину, закрепленную по окружности. Под влиянием разности давлений, действующих с обеих сторон на мембрану, ее центр перемещается. Плоская мембрана имеет нелинейную упругую характеристику и малые перемещения рабочей точки, в связи с чем ее в основном применяют для преобразования давления в силу (пьезоэлектрические преобразователи), поверхностные деформации (тензопреобразователи) и малые перемещения (емкостные и резонансные преобразователи). Преобразователи с такими чувствительными элементами рассмотрены в разделе электрических манометров.

Для улучшения статической характеристики используют гофрированные мембраны и мембранные коробки (см. рис. 1, г, д). Профили мембран могут быть пильчатыми, трапецеидальными, синусоидальными. Гофрирование мембраны приводит к увеличению ее жесткости, спрямлению статической характеристики и увеличению зоны пропорциональных перемещений рабочей точки. Более широко используются мембранные коробки, которые представляют собой сваренные или спаянные по внешней кромке мембраны. Жесткость коробки вдвое ниже жесткости каждой из мембран. В дифманометрах, чувствительных элементах регуляторов прямого действия используются мембранные блоки, включающие две коробки и более.

Для измерения малых давлений применяются вялые мембраны (см. рис. 1, е), изготовленные из бензомаслостойкой прорезиненной ткани. В центре мембраны крепятся металлические пластины, в одну из которых упирается винтовая пружина, выполняющая функции упругого элемента.

Упругие свойства материалов чувствительных элементов зависят от температуры. Так, у трубчатых пружин температурный коэффициент снижения жесткости при росте температуры достигает 3 * 10 ^-4°С. Это определяет необходимость защиты приборов от воздействия высоких температур измеряемой среды. С течением времени у упругих чувствительных элементов накапливаются пластические деформации и уменьшаются упругие, это приводит к снижению крутизны статической характеристики прибора и ее смещению. Процесс изменения статической характеристики ускоряется при повышенной температуре и пульсации измеряемого давления. Конструкция деформационных манометров и дифманометров обычно предусматривает возможность коррекции отклонений показаний или выходного сигнала, вызванных старением упругого чувствительного элемента.

В соответствии с используемым в приборах типом рассмотренных чувствительных элементов деформационные манометры подразделяются на пружинные, сильфонные и мембранные, разновидности этих групп приборов показывающих и с дистанционной передачей показаний рассмотрены ниже.

Показывающие манометры (механические)

Большинство показывающих, самопишущих и сигнализирующих манометров с трубчатой пружиной являются устройствами прямого преобразования, в которых давление последовательно преобразуется в перемещение чувствительного элемента и связанного с ним механически показывающего, регистрирующего или контактного устройства.

Рис. 2. Пружинный показывающий механический манометр

1 — одновитковая трубчатая пружина; 2 — держатель; 3 — пробка; 4 — поводок; 5 — зубчатый сектор; 6 — шестерня; 7 — стрелка

Схема показывающего пружинного манометра представлена на рис. 2. Одновитковая трубчатая пружина 1 с одного конца приварена к держателю 2, прикрепленному к корпусу манометра. Нижняя часть держателя заканчивается шестигранной головкой и штуцером, с помощью которого к манометру подсоединяется трубка, подводящая давление. Свободный конец пружины 1 припаян к пробке 3, шарнир- но соединенной с поводком 4.

При перемещении свободного конца пружины поводок поворачивает зубчатый сектор 5 относительно оси О, вызывая поворот шестерни (трибки) 6 и сидящей на одной оси с ней показывающей стрелки 7. Пружина, не приведенная на рисунке, обеспечивает поджатое зубцов трибки к зубцам сектора, убирая люфт. Статическая характеристика манометра может подстраиваться за счет изменения точки закрепления поводка 4 в прорези сектора 5 и смещения положения стрелки, устраняя мультипликативную и аддитивную погрешности. На рис. 2 показано радиальное размещение штуцера. Манометры также изготавливаются с его осевым размещением.

Пружинные показывающие манометры выпускаются с верхним пределом измерения от 0,1 МПа (1 кгс/см2) до 103 МПа (104 кгс/см2) в соответствии со стандартным рядом. Пружинные вакуумметры имеют диапазон измерения — 0,1…0 МПа, а мановакуумметры при нижнем пределе измерения — 0,1 МПа имеют верхний предел измерения по избыточному давлению от 0,1 до 2,4 МПа. Образцовые показывающие пружинные манометры имеют класс точности 0,15; 0,25 и 0,4; рабочие 1,5; 2,5; 4, рабочие повышенной точности 0,6 и 1.

Для сигнализации предельных отклонений давления в цепях защиты и позиционного регулирования широко применяютсяэлектроконтактные манометры. Схема манометра типа ЭКМ представлена на рис. 3. В показывающий манометр дополнительно введены две стрелки 2, 3, к которым упругими токоподводами поджаты электрические контакты 4.

Рис. 3. Электроконтактный манометр:

1 — показывающая стрелка; 2, 3 — стрелки; 4 — электрические контакты; 5 — поводок; 6 — электрический контакт

Стрелки 2,3 с помощью торцевого ключа и поводка 5 устанавливаются против значений сигнализируемого давления. Показывающая стрелка 1 также снабжена электрическим контактом 6. Если давление находится в пределах рабочего диапазона, то электрические цепи сигнализации разомкнуты. При достижении показывающей стрелкой любой из контактных замыкается электрическая цепь, вызывая срабатывание сигнализации. Электрические контакты остаются замкнутыми при нахождении показывающей стрелки за пределами рабочего диапазона давления, поскольку стрелки 2, 3 ограничивают смещение контактов внутрь рабочего диапазона, а вне его контакты увлекаются показывающей стрелкой 1. Класс манометров и вакуумметров 1, 5; пределы измерения соответствуют стандартному ряду.

Для целей сигнализации и позиционного регулирования используются реле давления типа РД, которые не имеют показывающей шкалы и имеют верхние пределы измерения в диапазоне 12— 1600 кПа. Их настройка на верхний или нижний предел срабатывания производится по показаниям контрольного манометра. Разрывная мощность контактов при активной нагрузке составляет 10 Вт (ф. «Метран»).

Промышленностью выпускаются механические показывающие и самопишущие манометры (МТП, МТС), вакуумметры (ВТП, ВТС) и мановакуумметры (МВТП, МВТС) с одновитковой трубчатой пружиной. Самопишущие приборы имеют дисковую диаграмму, совершающую один оборот за 8, 12 или 24 ч, ее вращение осуществляется электрическим двигателем или часовым механизмом, имеющим 8-суточный завод. Класс точности манометров 1; 1,5; 2,5.

Сильфонные чувствительные элементы используются в механических показывающих и самопишущих дифманометрах типа ДСП и ДСС. Схема их чувствительного элемента, представляющего сильфонный блок, дана на рис. 4, а, на рис. 4, б приведен внешний вид дифманометра с вентильным блоком. Под действием разности давлений рабочий сильфон 1, расположенный в плюсовой камере дифманометра, сжимается и кремнийорганическая жидкость 2, заполняющая внутреннюю полость сильфона 1, частично вытесняется во внутреннюю полость сильфона 3, находящегося в минусовой камере дифманометра. При этом перемещается шток 4, жестко соединенный с дном сильфона 3. Работающие на растяжение пружины 5 одним концом прикреплены к неподвижному стакану 6, а другим — к концу штока 4. Со штоком 4 соединен конец рычага 7, который с помощью торсиона 8, отделяющего внутреннюю полость дифманометра от атмосферы, поворачивает ось 9, связанную с записывающим или показывающим устройством. Резиновые кольца 10 служат для ограничения хода штока 4 при односторонних перегрузках.

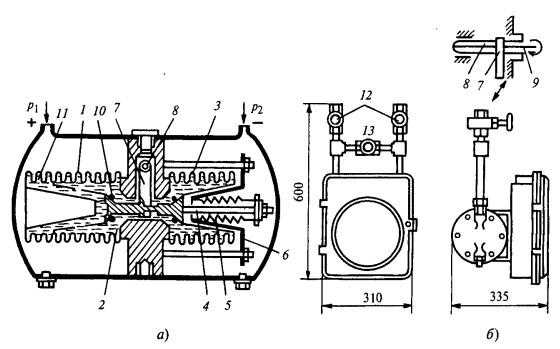

Рис. 4. Сильфонный дифманометр типа ДС:

а — схема сильфонного блока; б — внешний вид; 1 — рабочий сильфон; 2 — кремний органическая жидкость; 3 — внутренняя полость сильфона; 4 — шток; 5 — пружины; 6 — неподвижный стакан; 7 — рычаг; 8 — тореной; 9 — ось; 10 — резиновые кольца; 11 — гофры; 12, 13 — вентили запорные и уравнительный

Первые три гофра 11 представляют собой термокомпенсатор, воспринимающий изменение внутреннего объема жидкости 2 при изменении температуры прибора. Дифманометры снабжаются вентильным блоком, включающим запорные вентили 12 и уравнительный 13. Подключение к объекту измерения дифманометра с открытым уравнительным вентилем позволяет исключить воздействие одностороннего рабочего давления на чувствительный элемент. При закрытых вентилях 12 и открытом 13 указатель дифманометра дол-жен находиться на начальной отметке, что используется при проверке его работоспособности и настройке.

Дифманометры ДС могут иметь сигнализирующее устройство и пневматические преобразователи. Привод диаграммной бумаги при регистрации показаний, как и в манометрах МТС, производится синхронным двигателем или часовым механизмом. Дифманометры имеют верхний предел измерения от 6,3 кПа до 0,16 МПа при рабочем давлении 16 и 32 МПа, класс точности 1; 1,5. Дифманометры- расходомеры, работающие с сужающими устройствами, могут иметь манометрическую часть, производящую регистрацию статического давления до 32 МПа, и интегратор для суммирования расхода.

Мембранные упругие чувствительные элементы, чаще в виде мембранных коробок, используются в приборах для измерения напора и разрежения. Схема профильного напоромера типа НМП и его внешний вид представлены на рис. 5.

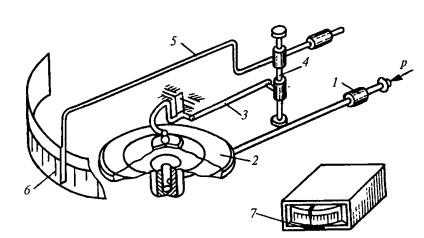

Рис. 5. Схема и внешний вид профильного мембранного напоромера НМП:

1 — штуцер; 2 — мембранная коробка; 3 — система рычагов и тяг; 4 — ось; 5 — показывающая стрелка; 6 — профильная шкала; 7 — корректор

Измеряемое давление через штуцер 1 на задней стенке прибора подается во внутреннюю полость мембранной коробки 2. С помощью системы рычагов и тяг 3, изображенных на схеме упрощенно, перемещение центра мембранной коробки преобразуется в пропорциональный угол поворота оси 4, на которую насажена показывающая стрелка 5, перемещающаяся вдоль профильной шкалы б. Для настройки начального положения показывающей стрелки используется корректор 7, находящийся на лицевой панели. Эти приборы выпускаются так же, как тягомеры и тягонапоромеры. Диапазон измерения приборов достигает 25 кПа в соответствии со стандартным рядом при классе точности 1,5; 2,5.

С использованием мембранных чувствительных элементов выпускаются реле (сигнализаторы) напора и тяги типа РД, которые работают в диапазоне от -12 до 12 кПа.

studfiles.net

Манометры — типы и классификация. Статьи компании «ООО Гидро-Максимум»

1 февр. 2018

Измерение давления широко используется во многих технологических процессах. Этот вид измерений необходим для безопасной работы установок, учёта расхода жидкостей и т.д. Современные приборы измерения давления обеспечивают точное определение давления в различных средах, в том числе агрессивных.

Один из самых известных и распространённых приборов для измерения давления – манометр. В общем случае манометр – это измерительный прибор или установка для измерения давления или разности давлений. Его характеризуют класс точности 0,2; 0,6; 1,0; 1,5; 2,5; 4,0 (меньше – точнее) и пределы измерения. В зависимости от вида давления, которое измеряет манометр, различают:

– манометры абсолютного давления измеряют абсолютное давление, т.е. которое отсчитывается от абсолютного нуля;

– манометры положительного избыточного давления измеряют избыточное давление;

– вакуумметры измеряют давление существенно ниже атмосферного (вакууметрическое). Используются такие манометры в вакуумной технике для измерения давления в разреженных средах;

– барометры измеряют атмосферное давление;
– дифференциальные манометры (дифманометры) измеряют разность давлений;
– мановакуумметры измеряют положительное и отрицательное избыточное давление;
– микроманометры измеряют разницу давлений, значения которых близки между собой.

Выделяют следующие виды манометров:

– Общетехнические, общепромышленные, рабочие манометры

Самая обширная и востребованная категория манометров. Манометры общетехнические измеряют избыточное и вакуумметрическое давление неагрессивных и некристаллизующихся жидкостей, газов и пара. Эти приборы устойчивы к воздействию вибраций, возникающих при работе промышленного оборудования. Классы точности 1; 1,5; 2,5. К общетехническим относятся манометры котловые для работы в системах теплоснабжения. В группу общетехнических манометров входят также манометры цифровые, отображающие результаты измерений на цифровом табло, имеющие цифровые и токовые выходы. Применяются в производственных процессах, теплоэнергетике, при транспортировании жидкостей и газов, в механизированных установках.



– Образцовые манометры

Манометры образцовые используются для поверки измерительных приборов и измерения избыточного давления жидкостей и газов с повышенной точностью. Они имеют высокий класс точности: грузопоршневые манометры — 0,05; 0,2; пружинные манометры — 0,16; 0,25; 0,4. Высокая точность измерения давления достигается за счёт конструктивных особенностей и поверхности зубчатого зацепления в передаточном механизме с особо чистой обработкой.



– Электроконтактные манометры

Манометры электроконтактные используются для контроля и сигнализирования о пороговых значениях давлений. Манометры данного вида измеряют избыточное и вакуумметрическое давление неагрессивных и некристаллизующихся жидкостей, газов и пара и дискретно управляют внешними электрическими цепями при превышении порогового значения. Коммутирование управляющего механизма выполняется стандартной контактной группой либо оптопарой. Промышленностью выпускаются манометры электроконтактные взрывозащищённые.

– Специальные манометры

Специальные манометры предназначены для измерения избыточного и вакуумметрического давления газов (аммиака, кислорода, ацетилена, водорода). Применяются в различных отраслях промышленности и техники. Специальный манометр измеряет давление только одного вида газа. Для различения манометров на их шкале указывается название газа, корпус окрашивается в определённый цвет, в обозначении манометров используется соответствующая литера. Например, манометры аммиачные имеют корпус жёлтого цвета, коррозионостойкое исполнение, в обозначении есть буква А. Классы точности такие же, как у манометров общетехнических.

– Самопишущие манометры

Манометры самопишущие измеряют и непрерывно записывают на диаграммной бумаге измеряемое давление (от одного до трёх значений одновременно). Предназначены для измерения избыточного и вакуумметрического давления неагрессивных сред. Используются в промышленности, энергетике.

– Судовые манометры

Манометры судовые измеряют избыточное и вакуумметрическое давление жидкостей (дизельное топливо, масло, вода), водяного пара и газов. Имеют повышенную влагопылезащиту, виброустойчивость, устойчивы к климатическим воздействиям. Используются на речном и морском транспорте.

– Железнодорожные манометры

Манометры железнодорожные измеряют избыточное и вакуумметрическое давление сред (вода, топливо, масло, воздух, хладоны) в системах и установках подвижного состава рельсового электротранспорта.

В отличии от манометров, датчики и преобразователи давления не измеряют, а преобразовывают давление в сигнал другого вида (унифицированный электрический, пневматический, цифровой). Для преобразования используются различные методы (ёмкостный, резистивный, резонансный и т.д.) Датчики измеряют избыточное, вакуумное, абсолютное и дифференциальное давление, давление-разрежения, гидростатическое.

Датчики (преобразователи) давления характеризуются пределами измерений, частотным диапазоном, точностью измерений, массогабаритными показателями. Датчики давления ДМ5007 выпускаются с цифровым индикатором, в искро- и взрывобезопасном исполнении. Они имеют высокую надёжность, чувствительность и обеспечивают высокую точность измерений.

Преобразователи давления серии Сапфир-22МПС имеют встроенный цифровой индикатор, унифицированный электронный блок. Для измерения давления используется тензопреобразователь, сопротивление которого изменяется при деформации чувствительного элемента от воздействия измеряемого давления. Электрический сигнал от тензопреобразователя передаётся в электронный преобразователь и далее на выходе в виде унифицированного токового сигнала. Система термокомпенсации и микропроцессорной обработки сигнала, применённые в Сапфир-22МПС, повысили точность измерений, упрощают установку «нуля», «диапазона измерения» и установку пределов измерений внутри поддиапазонов.

Преобразователи давления широко применяются в системах автоматики и управления технологическими процессами, на объектах нефтяной, газовой, химической промышленности и атомной энергетики.

Работа манометрического термометра основана на зависимости между температурой и давлением среды (жидкости, газа) в замкнутой термосистеме. Манометрические термометры используют в технологических процессах для измерения температуры жидкостей и газов.

В зависимости от типа рабочего тела (конденсат или газ) манометрические термометры делят на конденсационные и газовые. Термометры конденсационного типа маркируются ТКП, например, ТКП-160Сг-М2.

Электроконтактные манометрические термометры имеют сигнальные стрелки, задающие верхний и нижний пороги срабатывания. При достижении температуры любого из порогов, происходит замыкание или размыкание электроконтактной (сигнальной) группы. Данная особенность, позволяющая сигнализировать о предельной температуре в системе, позволила назвать термометры этого типа электроконтактными или сигнализирующими. К ним относится манометрический термометр ТКП-100Эк.



hydro-maximum.com.ua

Виды манометров и принцип их работы

При проектировании и эксплуатации систем отопления наиболее важным показателем и параметром является давление теплоносителя. При нормальном давлении, находящемся в пределах гидравлического графика, рабочий процесс идет без нарушений, теплоноситель доходит до самых отдаленных точек системы отопления. При превышении давления выше критической точки возникает опасность разрыва трубопроводов. При понижении давления ниже допустимого возникает угроза кавитации – образования пузырьков воздуха, приводящих к коррозии и разрушению трубопроводов. Для того, чтобы удерживать показатели давления на требуемом уровне, нужно постоянно за ними наблюдать. Именно для этого и применяются манометры – приборы, которые это самое давление измеряют.

Основная классификация манометров ведется по критерию принципа измерения давления. Применение какого-либо конкретного из видов манометров обуславливается особенностями технологического процесса, сферой использования, а также возможностью применения в тех или иных условиях. Всего имеется пять видов данных приборов:
— жидкостные манометры;
— пружинные манометры;
— мембранные манометры;
— электроконтактные манометры (ЭКМ);
— дифференциальные манометры.

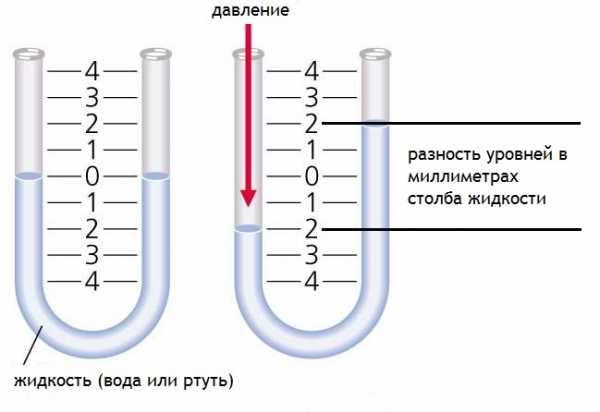

Принцип работы жидкостного U-образного манометра

Из всех приведенных выше видов приборов для измерения давления самыми простыми являются жидкостные манометры. Они представляют собой U-образную стеклянную трубку, заполненную до половины жидкостью и снабженной шкалой обычно в миллиметрах и паскалях. Уровень жидкости в трубке обязательно должен находиться напротив нулевой отметки шкалы. Если один конец трубки соединить с местом измерения давления газа, а второй конец трубки оставить открытым, то жидкость в первой трубке опустится, а во второй – поднимется. Разность уровней жидкостей относительно нуля будет величиной, определяющей давление в миллиметрах столба жидкости. Причем площадь сечения трубки никоим образом не будет влиять на показания прибора. Жидкостные U-образные манометры применяются для измерения низкого давления с диапазонами показаний 100, 160, 250, 400, 600 и 1000 миллиметров столба жидкости. При заполнении трубки водой отсчет ведется в миллиметрах водяного столба (мм в.ст.), ртутью – в миллиметрах ртутного столба (мм рт.ст.). При заполнении жидкостных U-образных ртутных манометров необходимо поверх ртути в обе трубки налить 8-10 мм воды или технического масла во избежание попадания паров ртути в помещение.

Наиболее широкое применение среди приборов для измерения давления нашли пружинные манометры. Их достоинства в том, что они просты по конструкции, надежны и пригодны для измерения давления среды в широком диапазоне от 0,01 до 400 МПа (от 0,1 до 4000 бар).

Конструкция пружинного манометра

Чувствительным элементом пружинного манометра является полая изогнутая трубка эллипсоидного или овального сечения, деформирующаяся под действием давления. Один конец трубки запаян, а второй соединен со штуцером, через который соединяется со средой, в которой измеряется давление. Закрытый конец трубки соединен с передаточным механизмом, смонтированным на стойке, который состоит из поводка, зубчатого сектора, шестеренки с осью и стрелки манометра. Для устранения мертвого хода между зубцами сектора и шестеренки служит спиральная пружина. Шкала проградуирована в единицах давления (паскаль или бар) и стрелка показывает непосредственную величину избыточного давления измеряемой среды. Механизм манометра помещен в корпус. Измеряемое давление поступает внутрь трубки, которая под действием этого давления стремится распрямиться, так как площадь наружной поверхности больше площади поверхности внутренней. Перемещение свободного конца трубки через передаточный механизм передается стрелке, которая поворачивается на определенный угол. Между измеряемым давлением и деформацией трубки существует прямолинейная зависимость и стрелка, отклоняясь относительно шкалы манометра, показывает величину давления.

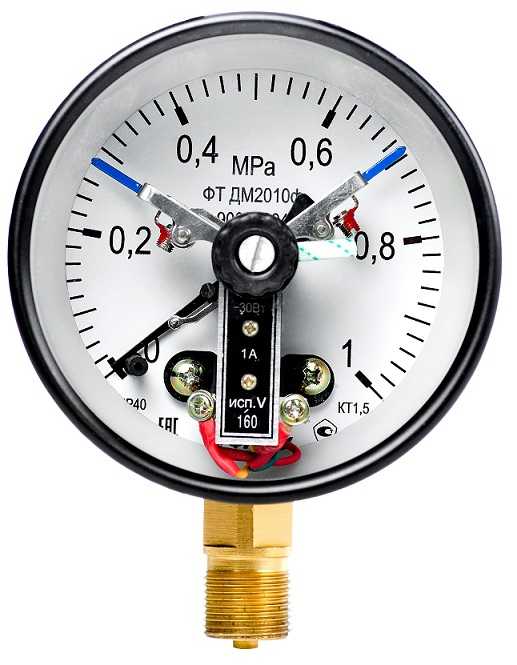

Электроконтактный манометр

В качестве чувствительного элемента в мембранных манометрах выступает волнистая металлическая мембранная камера, которая зажата между двумя фланцами. Под воздействием давления мембрана выгибается вверх и с помощью передаточного механизма поворачивает стрелку. Величина изгиба мембраны и, следовательно, поворота стрелки зависит от давления. Мембранные манометры менее чувствительные и точные, чем пружинные.

Электроконтактные манометры (ЭКМ) применяют в системах автоматического контроля, регулирования и сигнализации. В две специальные стрелки, устанавливаемые на минимальное и максимальное давление в пределах шкалы, вмонтированы контакты электрической цепи. При достижении подвижной стрелки одного из контактов цепь замыкается, что вызывает подачу сигнала либо соответствующее действие системы, в которую подключен манометр.

Дифференциальные мембранные манометры применяются для измерения перепада давления в газовых фильтрах или в сужающих устройствах расходомеров.
