Классификация токарных резцов
Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным режущим ребром.
Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.

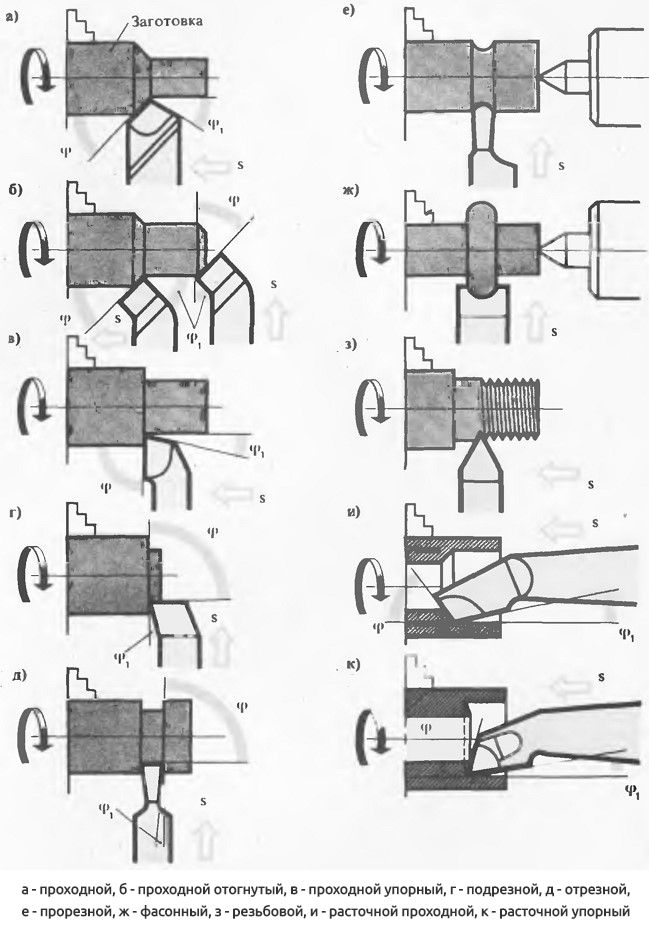

Виды токарных резцов
Проходной резец
Проходной резец предназначен для точения
прямых цилиндрических и конических поверхностей
Проходные резцы.
Проходной отогнутый резец
Проходной прямой резец
Резец проходной упорный
Проходной, отогнутый, правый
Проходной, прямой, правый
Проходной, отогнутый, левый
Для определения резца по назначению(правый или левый) необходимо на резец наложить руку и если большой палец руки совпадает с направлением главной режущей кромкой резца, то какая рука (правая или левая) такой и резец.
ПОДРЕЗНОЙ РЕЗЕЦ
Подрезной резец предназначен для подрезания
торцов заготовки и получения угла в 900
.
Расточные токарные резцы
Расточной проходной резец для глухих отверстий
РАСТОЧНОЙ РЕЗЕЦ
Для растачивания внутренних
поверхностей
Резьбовые токарные резцы
Токарные резцы для нарезания наружной резьбы
Резец токарный для нарезания внутренней резьбы
ОТРЕЗНОЙ РЕЗЕЦ
Отрезной резец предназначен для отрезания заготовки
Для увеличения прочности отрезного резца высота его Н в 10 раз больше главной режущей кромки
Н
ФАСОННЫЕ РЕЗЕЦЫ
Фасонные резцы имеют специальную(фасонную) форму главной режущей кромки
Скачать презентацию
Обратная связь
Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте.
Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:
Email: Нажмите что бы посмотреть
Что такое ThePresentation.ru?
Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.
Для правообладателей
Классификация токарных резцов – презентация онлайн
Похожие презентации:
Технология перевозочного процесса
Организация работы и расчет техникоэкономических показателей участка механической обработки детали
Грузоподъемные машины. (Лекция 4.1.2)
Безопасное проведение работ на высоте
Геофизические исследования скважин
Система охлаждения ДВС
Эксплуатация нефтяных и газовых скважин. Курс лекций в слайдах
Требования безопасности при выполнении работ на высоте
Проект по технологии «Скалка» (6 класс)
Конструкции распределительных устройств.
(Лекция 15)
1. Классификация токарных резцов
Резец — режущий инструмент с одним прямым, изогнутым илифасонным главным режущим ребром.
Резец — один из наиболее простых и распространенных
металлорежущих инструментов. Он срезает слой металла в основном
своей главной режущей кромкой, имеющей прямую или фасонную
форму. Подача резца производится перпендикулярно движению
резания.
3. Виды токарных резцов
Все токарные резцы которыеиспользуются при токарной обработке
бывают различных конструкций и
подбираются в зависимости от того
какую поверхность вам необходимо
обработать и получить. Они
разделяются на следующие группы:
Проходной резец предназначен для точения
прямых цилиндрических и конических поверхностей
5. Проходные резцы.
Применяются в основном для обработки (точения)наружных цилиндрических поверхностей тел вращения.
Бываю они трех видов:
Проходной отогнутый резец
Проходной прямой резец
Резец проходной упорный
6.
Проходной отогнутый резец7. Проходной прямой резец
8. Резец проходной упорный
Проходной,отогнутый,
правый
Проходной,
прямой,
правый
Проходной,
отогнутый,
левый
Для определения резца по назначению(правый или левый) необходимо на резец
наложить руку и если большой палец руки совпадает с направлением главной
режущей кромкой резца, то какая рука (правая или левая) такой и резец.
Подрезной резец предназначен для подрезания
торцов заготовки и получения угла в 900
11. . Расточные токарные резцы
Используют данный вид резцов длярастачивания внутренних отверстий
до нужного диаметра. Очень удобный
метод обработки позволяющий
получить достаточно точное
качество как глухих так и сквозных
отверстий в отличии от метода сверление. Существует два основных
вида токарных расточных резцов:
12. Расточной проходной резец для глухих отверстий
Для растачивания внутреннихповерхностей
14.
Резьбовые токарные резцыДанный тип применяется длянарезания резьбы как на наружных
поверхностях заготовок так и
внутренних. В зависимости от
конструкции резца можно получать
различные виды резьбы как
метрическую так и дюймовую. Бывают
они двух основных видов:
15. Токарные резцы для нарезания наружной резьбы
16. Резец токарный для нарезания внутренней резьбы
Отрезной резец предназначен для отрезания заготовкиН
Для увеличения прочности
отрезного резца высота его Н
в 10 раз больше главной
режущей кромки
Фасонные резцы имеют специальную(фасонную) форму
главной режущей кромки
