Классификация станков чпу: Классификация станков с ЧПУ, их виды и возможности

alexxlab | 13.06.1992 | 0 | Разное

Содержание

Классификация станков с ЧПУ

MaxPlant





Как выбрать станок с ЧПУ

Поставщик подбирает станки, инструмент и оснастку в соответствии с техническим заданием.

Отличия станков одного типа

  • Станки отличаются количеством выполняемых операций за одну установку заготовки. Чем больше операций выполняет один станок, тем меньше станков необходимо для обработки одной детали и тем быстрее выполняется обработка.

  • Станки отличаются уровнем автоматизации. Станки с автоматической загрузкой, автоматической сменой паллет и инструмента имеют более короткий цикл работы.

  • Станки отличаются размерами. Большие и тяжёлые станки могут обрабатывать более крупные и массивные детали.

  • Станки с более массивной станиной отличаются более высокой точностью.

  • Станки отличаются типами ЧПУ и электроприводов.

  • Станки с более мощными электроприводами отличаются более высокой производительностью.

  • Станки отличаются уровнем приборной безопасности (safety) для оператора.

  • Станки отличаются решениями по удалению стружки, управлению инструментом и заготовками, компенсации тепловой деформации и др.

  • Страны происхождения станков отличаются уровнем цен и качества (Европа, Япония, Корея, США, Тайвань, Китай).

  • Производители станков отличаются уровнем сервиса, предоставляемого в России (наличием сети сервисных центров, скоростью поставки запчастей).

Отличия станков разного типа

Отличие токарных станков от фрезерных

В токарных станках вращается обрабатываемая деталь, а во фрезерных станках вращается инструмент (фреза).

Отличие токарно-карусельных станков

В токарно-карусельном станке крупногабаритная заготовка устанавливается на вращающемся столе.

Многофункциональные обрабатывающие центры

Обрабатывающие центры выполняют разные операции: токарные, фрезерные, сверлильно-расточные, шлифовальные и др.

Отличие расточных станков от сверлильных

Расточные станки растачивают отверстия большого диаметра с помощью расточных резцов.

Отличие электроэрозионных супердрелей от сверлильных станков

Супердрель может делать отверстия очень маленького диаметра (от 0,1 мм) в очень твёрдых материалах и в труднодоступных местах.

Исходные данные для выбора станка

  • Область применения деталей
  • Характеристика деталей
    • Конструкторская документация на детали
    • Технологический процесс
    • Размеры заготовок и готовых изделий
    • Вес заготовок
    • Материал заготовок
  • Производственная программа
    • Количество деталей в год
    • Режим работы
      • Количество рабочих дней в месяце
      • Количество рабочих смен в сутки
      • Количество рабочих часов в смену
    • Цикл работы станка
      • Время загрузки
      • Время обработки
      • Время выгрузки
  • Условия эксплуатации и размещения оборудования
    • Здание, участок
    • Температура окружающей среды
    • Влажность и наличие агрессивных сред
  • Требования к оборудованию
    • Тип привода зажимного приспособления (пневматический, гидравлический, электрический)
    • Поставка инструмента и оснастки
    • Время переналадки с одного типа деталей на другой
      • Смена инструмента
      • Смена зажимных приспособлений
    • Уровень автоматизации
      • Загрузка заготовок в станок на приспособление
      • Зажим заготовки
      • Обработка в автоматическом режиме
      • Разжим
      • Выгрузка заготовок со станка после обработки
    • Производитель системы числового программного управления (ЧПУ).

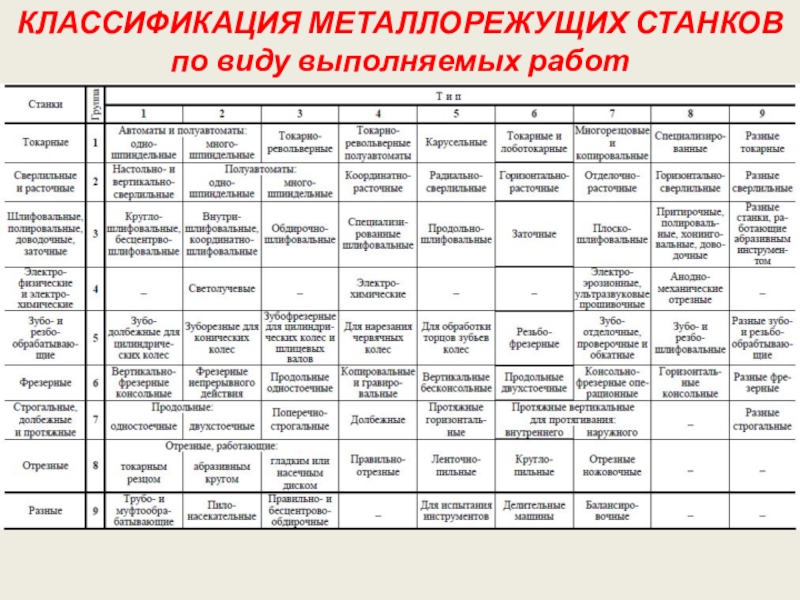

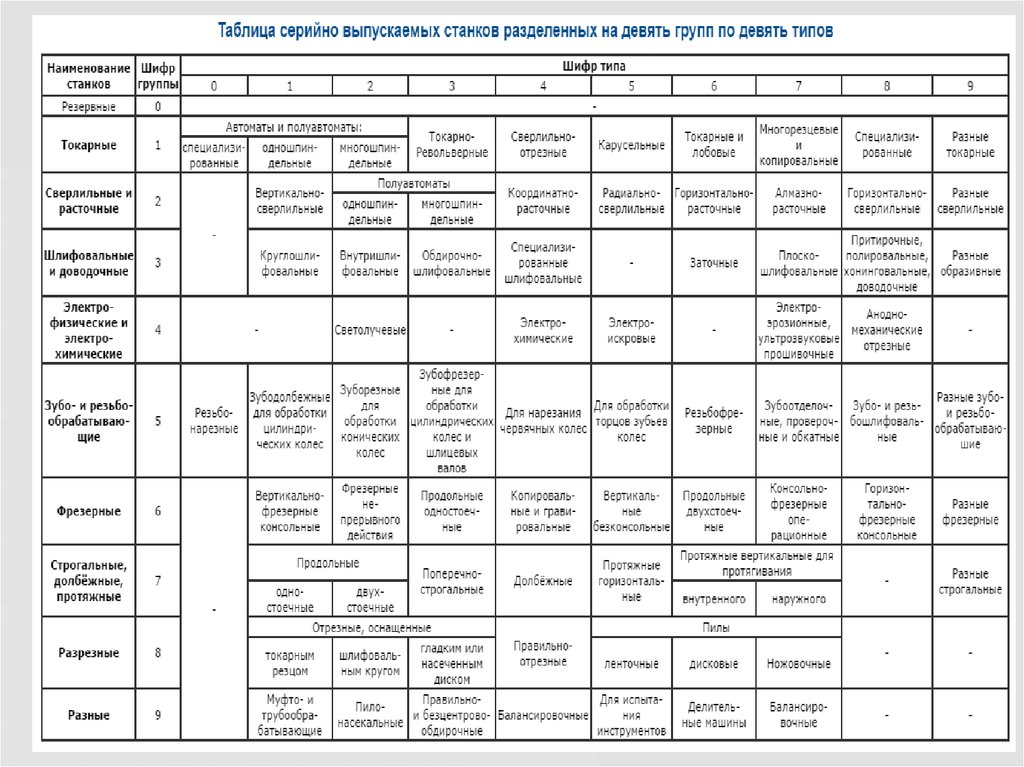

Классификация станков

  • Сверлильные станки
    • Вертикально-сверлильные станки
      • Одношпиндельные
      • Многошпиндельные
    • Радиально-сверлильные станки
    • Горизонтально-сверлильные станки глубокого сверления
  • Расточные станки
    • Горизонтально-расточные
    • Вертикально-расточные
    • Координатно-расточные
  • Токарные станки
  • Токарно-карусельные
  • Фрезерные станки
  • Обрабатывающие центры
    • Вертикальные обрабатывающие центры
    • Горизонтальные обрабатывающие центры
    • 5-осевые обрабатывающие центры
  • Шлифовальные станки
    • Плоскошлифовальные
    • Внутришлифовальные
    • Круглошлифовальные
    • Бесцентровошлифовальные
    • Резьбошлифовальные
    • Хонинговальные станки
  • Электроэрозионные станки
    • Супердрели
    • Проволочно-вырезные
    • Копировально-прошивочные
  • Ленточнопильные станки
    • Маятниковые
    • Одноколонные
    • Двухколонные
    • Портальные
    • Вертикальные
    • Повортоные горизонтальные
  • Заточные станки
  • Протяжные станки
  • Листообрабатывающие станки
    • Координатно-пробивные прессы
    • Листогибочные прессы
    • Вальцегибочные машины
    • Гильотинные ножницы
    • Лазерная резка металла
      • Оптоволоконные резонаторы
      • Газовые резонаторы


Производители станков с ЧПУ

Введение в неразрушающий контроль





Страница не найдена – Все о ЧПУ

Страница не найдена – Все о ЧПУ

Извините, страница не существует или была удалена. ..

Самые комментируемые записи

Строим самодельный фрезерный ЧПУ станок

Самодельный ЧПУ фрезерный станок: подробности процесса сборки, обзор нужных комплектов и наборов, личный опыт. Откроем секреты сборки станка своими руками.

Идеи изделий на ЧПУ станке

Получив первые навыки эксплуатации сложного устройства, его владелец, наконец, задумывается: как заработать на станке с ЧПУ, имея стабильную прибыль.

Выбор шпинделя для фрезерного станка с ЧПУ

Как выбрать шпиндель для фрезерного станка с ЧПУ ? ИХ классификация, охлаждение, способы фрезеровки, мощность, и другая полезная информация.

Прямо сейчас смотрят

Вопрос-Ответ

Делать мебель на ЧПУ станке – проще, чем кажется!

Мебель на ЧПУ – мебельные изделия, изготовленные на станках с числовым программным управлением. При производстве используется компьютерное проектирование.

Фрезерный

Характеристики фрезерных станков по дереву, какой выбрать и как работать

Как классифицируются фрезерные станки по дереву, конструкция, выбор, специальные возможности обработки, советы по уходу за оборудованием. Техника безопасности.

Сверлильный

Как работает сверлильный станок с ЧПУ?

Способ сверления на сверлильном станке с ЧПУ. Технические характеристики оборудования. Разновидности станков.

Гибочный

Фрикционные вкладыши

Фрикционные вкладыши имеют высокую теплопроводность, обеспечивают соприкасающимся деталям механизма низкое межмолекулярное взаимодействие.

Вопрос-Ответ

Суть программирования технологических процессов на ЧПУ станках с программ

Программирование технологических процессов на станках с программным управлением – создание системы точной автономной обработки заготовок.

Лазерный

Изготовление ЧПУ станка из CD-ROM своими руками

Изготовить собственноручно ЧПУ из CD-ROM – вполне реально. Достаточно иметь необходимый багаж знаний, набор комплектующих, немного старания и терпения. И самодельный станок послужит своему конструктору не один год.

Токарный

Характеристика и описание токарного станка СВ141П с ЧПУ

Описание токарного станка СВ141 с ЧПУ: руководство по эксплуатации, паспортные данные, история разработки и правила работы на оборудовании.

Гибочный

Какие особенности давильно-раскатного станка с ЧПУ

Желаете узнать больше о давильно-раскатных станках с ЧПУ ? Узнайте о ротационной вытяжке, классификации, особенностях и преимуществах таких агрегатов.

Фрезерный

Какие характеристики имеет вертикально-сверлильный станок с ЧПУ?

Каковы особенности работы вертикально-сверлильного станка с ЧПУ? Технические характеристики 2р135ф2, knuth ksb 40 и 2с150пмф4.

Вопрос-Ответ

Использование конструктора для станка ЧПУ

Вместо того, чтобы покупать дорогостоящий ЧПУ станок, многие приобретают конструктор для сборки. А затем самостоятельно создают для себя агрегат с нужным функционалом. Имея инструкцию, сделать это несложно.

Что такое система ЧПУ и компоненты, типы и классификация системы ЧПУ

2019/10/10 11:47:13

Система ЧПУ – это система числового программного управления, работающая для процесса ЧПУ. Это не просто технология ЧПУ, обрабатывающее оборудование или программа. В этой статье мы представим основные компоненты , типы, классификации системы ЧПУ и что такое система ЧПУ.

ЧПУ — это технология управления некоторыми объектами с помощью программы, состоящей из цифровой информации. Весь набор устройств и оборудования, использующих технологию числового программного управления для реализации цифрового управления, называется системой ЧПУ (компьютерного числового управления). Система ЧПУ обычно состоит из программы обработки ЧПУ, устройства ввода/вывода, устройства ЧПУ, устройства управления сервоприводом и электрического логического устройства управления станком. Основной частью является устройство ЧПУ.

Система ЧПУ обычно включает следующие элементы или части:

1. Блок управления ЧПУ (часть числового контроллера)

2. Блок сервопривода и серводвигатель подачи

3. Блок привода шпинделя и двигатель шпинделя

4. Контроллер PMC (PLC)

5. Блок ввода/вывода (I/O) управляющего сигнала силового шкафа станка (включая магазин)

6. Блок измерения положения и обратной связи станка (обычно входит в состав сервопривод)

7. Внешний вал (механический) блок управления, такой как приводной вал инструментального магазина, сменного верстака, погрузочно-разгрузочного робота

8. Устройство ввода/вывода информации, такое как компьютеры, дисководы, карты памяти, клавиатуры , специальные информационные устройства и т. д.

9. Интернет, такие как Ethernet, HSSB (порт высокоскоростной передачи данных), порт RS-232C и другие обработки локальной сети.

Аппаратное обеспечение блока ЧПУ (часть контроллера) фактически представляет собой специальный микрокомпьютер. Это ядро ​​системы управления станком с ЧПУ, разработанное и изготовленное производителем оборудования с ЧПУ.

1 . В соответствии с движущимся следом систему ЧПУ можно разделить на точечную, линейную и контурную систему управления.

  • Система точечного управления относится только к управлению точным позиционированием подвижных частей станков с ЧПУ из одной точки в другую без механической обработки в процессе перемещения.

  • Система линейного управления предназначена для управления скоростью и траекторией движения между двумя связанными точками, помимо точного позиционирования движущихся частей станков с ЧПУ из одной точки в другую.

  • Контурная система управления управляет согласованным движением нескольких подающих валов одновременно, благодаря чему заготовка движется в соответствии с запрограммированной траекторией и скоростью относительно фрезы, а во время движения осуществляется непрерывный процесс резания.

2 . Классифицируя сервосистему, ее можно разделить на систему управления с разомкнутым контуром, систему управления с полузамкнутым контуром и систему управления с замкнутым контуром.

  • Система управления без обратной связи означает отсутствие устройства обнаружения и обратной связи. После усиления мощности управляющей схемой управляющий сигнал от устройства ЧПУ заставляет стол станка двигаться через шаговый двигатель, и передача сигнала является однонаправленной.

  • Система управления с полузамкнутым контуром использует устройство обнаружения углового смещения, которое устанавливается непосредственно на конце вала серводвигателя или шарикового винта для определения угла поворота серводвигателя или винта, расчета фактического смещения рабочий стол, а затем обратная связь к компаратору устройства ЧПУ, сравнение с исходным значением смещения инструкции и управление с разностным значением после сравнения. Заполняйте рабочий объем до тех пор, пока разница не будет устранена.

  • В системе управления с обратной связью используется устройство обнаружения линейного перемещения, которое устанавливается на движущиеся части или на верстак станка. Обнаруженное фактическое смещение возвращается на компаратор устройства ЧПУ и сравнивается со значением команды программы. Управляйте значением разницы, пока значение разницы не станет равным нулю.

3 . По способу производства их можно разделить на универсальные системы ЧПУ и специализированные системы ЧПУ.

  • Универсальная система ЧПУ использует ПК в качестве платформы поддержки устройства ЧПУ. В соответствии с потребностями пользователя производители станков с ЧПУ разработали программное обеспечение ЧПУ и карты управления, которые составляют соответствующее устройство ЧПУ.

  • Специальная система ЧПУ разработана производителем системы ЧПУ. Обладает ярко выраженной спецификой. После длительного периода использования качество и производительность системы стабильны и надежны.

4 . По функциональному уровню их можно разделить на экономичную систему ЧПУ, популярную систему ЧПУ и продвинутую систему ЧПУ.

  • Экономичная система ЧПУ управляется 8-битным процессором или однокристальным компьютером с разрешением 0,001 мм и скоростью подачи 6-8 м/мин. Он принимает шаговый двигатель и связь по 3 осям. Он имеет простую реальность характера ЭЛТ или функцию цифрового дисплея трубки.

  • Популярная система ЧПУ использует 16-битный или более мощный ЦП с разрешением менее 0,001 мм и скоростью подачи до 10 м/мин. Он использует двигатели переменного или постоянного тока с менее чем 5 осями и имеет символьный дисплей CRT или функцию плоского графического дисплея.

  • Усовершенствованная система ЧПУ использует 32-битный ЦП или более высокую производительность, разрешение 0,0001 мм, скорость подачи может достигать 24 м/мин, с использованием цифрового серводвигателя переменного тока, с сетевой функцией, связью более 5 осей, с трехмерной динамической графикой функция отображения.

Dajinprecision.com владеет 3/4/5-шпиндельными токарными станками с ЧПУ, высокоточными токарно-фрезерными центрами и бесцентровыми шлифовальными станками, которые находятся в нашем распоряжении для производства деталей с ЧПУ в соответствии с требованиями клиентов.

СТАНКИ С ЧПУ КЛАССИФИКАЦИЯ | Обработка с ЧПУ

Существует множество видов и спецификаций станков с ЧПУ инструментов, и методы классификации различны. Как правило, его можно классифицировать в соответствии со следующими четырьмя принципами в соответствии с функциями и структурами:

классификация в соответствии с дорожкой управления движением станка

(1) Станок с ЧПУ, управляемый точкой и положением

Управление точками необходимо только для управления движущимися частями станка для перемещения из одной точки в другую.

(2) Станок с ЧПУ с линейным управлением

(3) Станок с ЧПУ с контурным управлением

Станок с ЧПУ с контурным управлением Станок с ЧПУ также называется станком с ЧПУ с непрерывным управлением. Его особенностью управления является то, что он может управлять перемещением и скоростью двух или более координат движения одновременно.

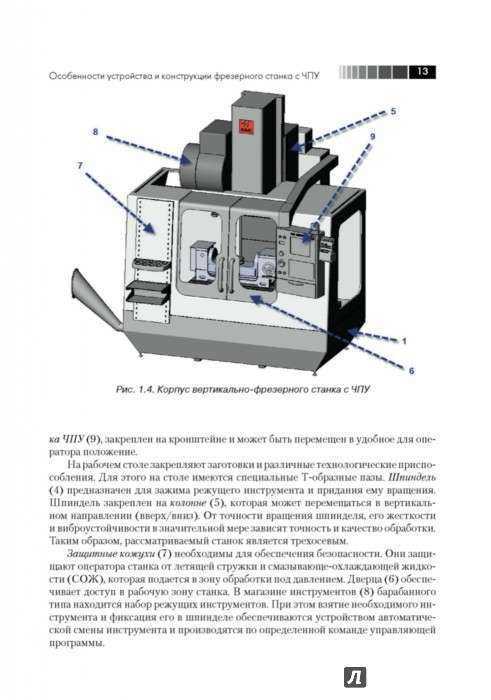

Фрезерный станок с ЧПУ

Соответствующее устройство с ЧПУ называется системой ЧПУ с контурным управлением.

В зависимости от количества осей координат, которые он контролирует, его можно разделить на следующие формы:

1. двухосный рычажный механизм

2. двухосный полурычажный механизм

3. трехосный рычажный механизм:

трехосный рычажный механизм обычно делится на две категории: одна – это связь трех линейных осей x / Y / Z, более используемая для фрезерных станков с ЧПУ, обрабатывающих центров и т. д. Другая – контролировать не только координаты двух линий в X / Y / Z, но и ось вращения вокруг одного из них.

4.четыре оси: одновременное управление тремя линейными осями координат X / Y / Z и осью координат вращения.

5. Пятиосевая связь: в дополнение к управлению связью трех осей X / Y / Z, она также управляет двумя осями a, B и C, которые вращаются вокруг этих линейных осей, обеспечивая одновременное управление пятью осями связь. В это время инструмент можно установить в любом направлении пространства.

ФРЕЗЕРНЫЕ УСЛУГИ С ЧПУ

Классификация по режиму сервоуправления

(1) Станок с ЧПУ с управлением по разомкнутому контуру

Сервопривод подачи этого станка является разомкнутым.

(2) Станок с замкнутым контуром управления

Сервопривод подачи этого станка с ЧПУ работает по принципу управления с обратной связью.

В соответствии с разницей между положением установки элемента обнаружения обратной связи по положению и используемым устройством обратной связи его можно разделить на два режима управления: полный замкнутый контур и полузамкнутый контур.

(3) станок с ЧПУ с гибридным управлением

Характеристики вышеперечисленных методов управления могут быть выборочно централизованы для формирования схемы гибридного управления.

Классификация в соответствии с функциональным уровнем системы ЧПУ

В соответствии с функциональным уровнем системы ЧПУ системы ЧПУ обычно делятся на три категории: низкая, средняя и высокая.

(1) резка металла

Относится к точению, фрезерованию, столкновению, развертыванию, сверлению, шлифованию, строганию и другим процессам резки на станках с ЧПУ. Его можно разделить на следующие две категории.

① общий станок с ЧПУ

② обрабатывающий центр

фрезерный станок с ЧПУ

(2) формование металла

Это относится к станку с числовым программным управлением с экструзией, штамповкой, прессованием, рисованием и другими формовочными процессами, обычно используемыми, включая пресс с числовым программным управлением. , гибочный станок с числовым программным управлением, гибочный станок с числовым программным управлением, прядильный станок с числовым программным управлением и т. д.

(3) специальная обработка

В основном это станок с ЧПУ WEDM, формовочный станок с ЧПУ EDM, станок для газовой резки с ЧПУ, станок для лазерной обработки с ЧПУ и т. д.

УГЛЕРОДИСТАЯ СТАЛЬ WEDM ОБРАБОТКА

(4) измерение и черчение

В основном есть три координатно-измерительных прибора, инструменты для наладки инструмента с ЧПУ, плоттер с ЧПУ и т.
