Типы сварных соединений и виды сварки для подготовки сварных соединений

Сварка — одна из самых сильных вещей, которые люди когда-либо открывали с момента своего существования. Применение сварки безгранично в различных формах на земле, в космосе и в воде.

Сварка может соединять разные металлы под разными углами. Обычно в сварочной промышленности используются пять типов сварных соединений в повседневной деятельности.

Основные моменты сообщения:

Что такое сварное соединение?
Типы сварных соединений

1) Сварная сварная сварка

2) Угловой сварки сварки

3) Сварочный шар Угловой сварной шов

Что такое сварной шов?

Сварное соединение – это кромка или точка двух или более металлических частей. Еще один сварочный шов – это место, где металл шва полностью проникает в шов с полным сплавлением корня. Американское общество сварщиков объясняет пять типов сварных соединений: тройник, кромка, стык, нахлест и угол.

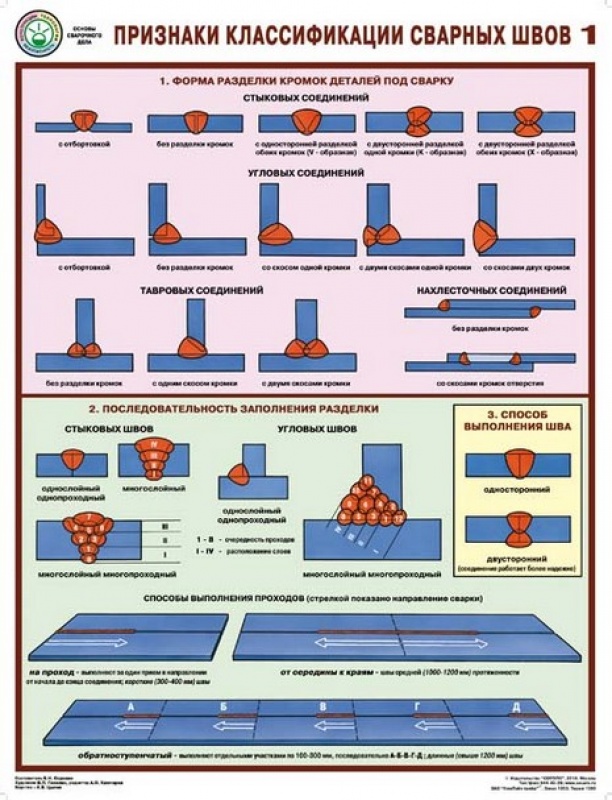

Типы сварных соединений

Обычно существует пять типов, и они следующие.

1. Стыковая сварка

Сварное соединение встык или шов с квадратным пазом – очень простой и распространенный тип сварного соединения. Он выполняется на двух плоских бок о бок параллельных кусках металла. Концы или края двух частей составляют угол 135-180° друг к другу. Обычно этот тип соединения доступен по цене и используется для соединения труб, фланцев, фитингов, клапанов и другого оборудования.

Способы сварки для стыкового соединения

Для стыкового соединения используются следующие способы подготовки.

Стыковой сварной шов со скосом и канавкой
Стыковой сварной шов с развальцовкой, фаской и канавкой
Стыковой сварной шов с V-образным пазом
Стыковой сварной шов с J-образной канавкой
Стыковой сварной шов с квадратной канавкой
Стыковой сварной шов с U-образной канавкой
Стыковой сварной шов с V-образной канавкой

Угловое сварное соединение

В угловом сварном соединении два металла образуют прямые углы или форму L. Угол колеблется от 30° до 130°. Он наиболее популярен в металлургической промышленности. Угловое сварное соединение обычно используется для изготовления ящиков, коробчатых рам и других изделий.

Тип сварки для углового соединения

Используются следующие стили.

Сварной шов с разделкой кромок
Угловой фланцевый сварной шов
Краевой сварной шов
Угловой сварной шов
Раструбный сварной шов с V-образной канавкой
J-образный сварной шов
Точечная сварка
Сварной шов с квадратной канавкой или сварной шов встык
U-образный сварной шов
V-образный сварной шов

3. Сварное соединение внахлестку

Сварка внахлестку выполняется путем размещения двух металлических деталей внахлест друг над другом. А перекрывающиеся части составляют угол 0-5° друг к другу. В основном сварное соединение внахлест используется для сварки двух металлов разной толщины. Это также в некотором роде похоже на угловой сварной шов.

Тип сварки для соединения внахлестку

Сварка со скосом и разделкой
Факельный сварной шов со скосом и канавкой
J-образный сварной шов
Сварная пробка
Сварной шов
Точечная сварка

4. Тройниковое сварное соединение

Тройниковое сварное соединение образуется, когда два металла или формы пересекаются под углом 90°. Далее он помещает один край металла в центр другого. При этом требуется особая осторожность, особенно к краям металлов для эффективного проникновения. Он также считается угловым сварным соединением.

Тип сварки для тройникового соединения

Сварной шов с разделкой кромок
Угловой сварной шов
Факельный сварной шов со скосом и канавкой
J-образный сварной шов
Сварка проплавлением
Сварка пробкой
Сварной шов

5. Кромочное сварное соединение

Кромочное сварное соединение обычно применяется к частям листового металла, имеющим отбортовку кромок, или для соединения соседних кусков металла. При их соединении металлические детали располагаются рядом на одном краю. Если зазор больше, то для его покрытия используется присадочный металл.

Стиль сварки для соединения кромок

Создание соединения выполняется с использованием следующих стилей.

Сварной шов с разделкой кромок
Угловой фланцевый сварной шов
Сварка кромок и фланцев
J-образный сварной шов
Сварной шов с квадратной канавкой или сварной шов встык
U-образный сварной шов
V-образный сварной шов

6. Угловой сварной шов

Угловой сварной шов — это еще один термин, обозначающий типы соединений внахлест, угол и тройник. В дуговой сварке угловые сварные швы составляют почти 75% всех соединений. Для этого типа соединения нет необходимости подготавливать кромки. Следовательно, в системе трубопроводов он широко используется для соединения труб с раструбными соединениями.

Способ сварки для углового соединения

Соединение подготавливают следующими способами.

Литье
Подача документов
Ковка
Шлифование
Обработка
Кислородно-ацетиленовая резка (процесс термической резки)
Плазменно-дуговая резка (процесс термической резки)
Маршрутизация
Стрижка
Штамповка

Таким образом, вышеупомянутая информация о различных типах сварных соединений и способе сварки, используемом для создания соединения, имеет решающее значение для студентов и сварщиков. Они должны понимать основы создания соединений при использовании типов сварки.

Родственный: Другие типы сварки

Сварочные соединения и сварные швы, которые следует знать в [2022 ]

Сварка относится к сплавлению двух или более деталей под действием тепла, давления или их комбинации. Конечно, этот процесс не всегда так прост, как кажется. Мы называем области, где эти материалы соединяются с сварными швами, , и для их создания необходимо соблюдать определенные процедуры.

Для различных типов сварных соединений требуются различные типы сварочных процессов, а это означает, что вам необходимо хорошо разбираться в методах сварки, чтобы знать, что лучше всего подходит для вашего проекта. Прочтите эту статью, чтобы узнать о них больше.

В приведенном ниже списке мы познакомим вас с различными видами сварных соединений и требуемыми сварными швами.

Содержание

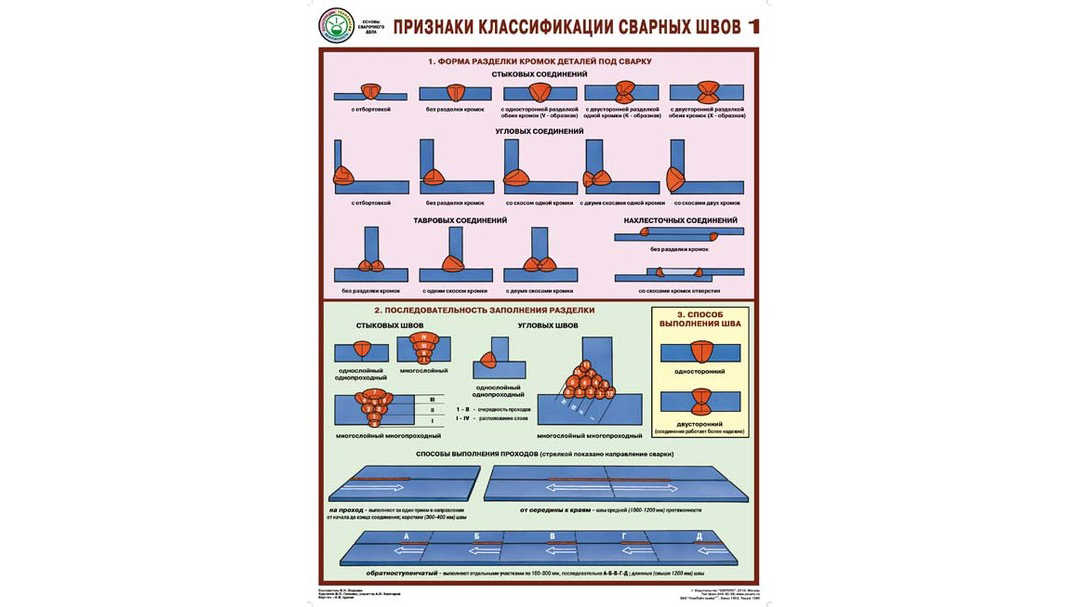

Какие существуют 5 различных типов сварных соединений?

Подайте заявку на получение степени сварщика в NEIT!
Загрузка…

Существует пять различных типов сварных соединений, определенных Американским обществом сварщиков. Каждый из них обладает уникальными характеристиками с точки зрения того, как материалы могут сочетаться друг с другом. Продолжайте читать, чтобы узнать больше о каждом конкретном сварном соединении.

Угловое соединение

Сварка угловых соединений относится к случаям, когда два материала встречаются в «угле», образуя L-образную форму. Угловые соединения можно использовать для изготовления деталей из листового металла, включая рамы, коробки и т.п.

Различные типы сварки могут включать:

Угловой шов
Точечный шов
Сварной шов с квадратной или стыковой кромкой
Сварной шов с V-образным пазом
Сварной шов с фаской
Сварной шов с U-образным пазом
Сварной шов с J-образным пазом
Сварной шов с раструбом и V-образным пазом
Сварной шов с кромкой
Сварной шов с углом и фланцем

Краевое соединение

Вы можете создать краевое соединение, поместив вместе два материала для распределения напряжения. С помощью краевых соединений можно создать несколько различных сил, включая растяжение, сжатие, изгиб, кручение и сдвиг. Вы также можете использовать краевые соединения для изготовления столешниц или шкафов.

Различные типы сварки могут включать:

Square-groove weld
Bevel-groove weld
V-groove weld
U-groove weld
J-groove weld
Flare-V-groove weld
Flare-bevel -разделочный шов

Стыковые соединения

Под стыковым соединением понимается соединение двух материалов в одной плоскости и их сварка. Этот тип соединения можно использовать для соединения систем трубопроводов или изготовления стульев, шкафов, панелей и столешниц.

Стыковые швы выполняются различными способами в зависимости от формы разделки, слоистости и ширины зазора. Наиболее распространенные дефекты включают прожог, пористость, растрескивание или неполное проникновение.

Различные типы сварки могут включать:

Square-groove weld
Bevel-groove weld
V-groove weld
U-groove weld
J-groove weld
Flare-V-groove weld
Сварной шов с развальцовкой
Наплавочный шов

Тройники

Т-образное соединение (также известное как «Т-образное соединение») означает, что два куска материала пересекаются под углом 90 градусов, образуя букву «Т». Определенные приготовления должны быть сделаны в зависимости от определенных свойств, таких как толщина и вес используемого материала. Вы можете использовать тройники для приваривания трубы к опорной плите.

Различные типы сварки могут включать:

Fillet weld
Plug weld
(Slot weld
Bevel-groove weld
J-groove weld
Flare-bevel groove
Melt-through weld

Соединения внахлестку

Чтобы создать соединение внахлестку, вы должны сплавить две металлические детали внахлест друг на друга. Иногда их относят к модифицированным версиям стыковых сварных швов. Сварные швы могут быть выполнены с одной или с двух сторон. Вы можете использовать соединения внахлест, чтобы латать вещи или соединять детали разной толщины.

Различные типы сварки могут включать:

Fillet weld
Bevel-groove weld
Slot weld
Spot weld
J-groove weld
Plug weld
Flare-bevel-groove weld

Как подготовить сварные швы

Как уже упоминалось, используются четыре основных процесса сварки. Однако существует более 30 различных типов сварных швов. Различные стили сварки могут образовывать определенный тип сварного соединения.

Профессиональные сварщики должны научиться предвидеть силы, приложенные к сварному шву. Эта оценка поможет им определить, какой сварочный шов следует использовать для предотвращения разрушения конструкции, включая растрескивание или расслоение. Надлежащие методы сварки и конструкция также могут помочь предотвратить коррозию.

Подготовка шва относится к различным способам подготовки металла к сварке. Это поможет вам избежать ситуаций, когда у вас останутся неподходящие размеры и плохой сплав.

Во-первых, вам нужно удалить все примеси, такие как ржавчина, прокатная окалина и оксиды. Затем вы можете использовать несколько различных методов резки, чтобы нарезать кусочки желаемой формы.

Для этого часто используется процесс плазменно-дуговой резки, а также гидроабразивная резка и резка лазерным лучом. Другие основные методы резки включают литье, резку, механическую обработку, ковку, опиливание и фрезерование.

Вы также можете использовать подготовку кромок, дуговую резку угольным электродом и строжку для подготовки соединения, в зависимости от типа используемого сплава.

Применение мер по обеспечению чистоты имеет решающее значение во время подготовки шва. Вы можете использовать ацетон, щелочной очиститель и другие растворители для очистки рабочих поверхностей и прилегающих областей.

Советы по безопасности при сварке

Создание сварных соединений может быть опасным процессом. Вы можете подвергнуться поражению электрическим током, пожару, взрыву, ожогам и поражению электрическим током. Вы также будете подвергаться воздействию опасных газов и паров, а также ультрафиолетового излучения. К счастью, есть способы защитить себя.

Первый шаг, который вы должны предпринять, чтобы защитить себя, связан с защитной одеждой. Вы можете носить защитные очки, банданы, сварочные куртки, каски, сварочные перчатки, кожаные фартуки и кожаную обувь, чтобы защитить кожу и предотвратить попадание искр на одежду.

Сварочные работы также могут быть очень шумными (газовая резка и строжка воздушной дугой могут создавать уровень шума более 100 дБ(А)). Было бы полезно, если бы вы использовали защиту для ушей, чтобы избежать риска ранней потери слуха.

Часто задаваемые вопросы

Какие существуют 4 вида сварки?

Существует четыре основных типа сварочных процессов, используемых в производстве листового металла: сварка MIG, сварка TIG, сварка электродом и дуговая сварка флюсовой проволокой.

Какой тип сварки лучше?

Хотя для разных проектов требуются различные виды сварных швов, сварка MIG является лучшим типом сварки для начинающих. В этих сварных швах используется проволочный сварочный электрод, что делает этот процесс полуавтоматическим и самым простым в освоении.

Какие материалы вы свариваете?

Некоторые из лучших материалов для сварки включают низкоуглеродистую мягкую сталь, алюминий, нержавеющую сталь и другие металлы.
