Насосы КМЛ
Центробежный консольный вертикальный моноблочный насос КМЛ
Вертикальный моноблочный насос КМЛ предназначен для перекачивания воды питьевой и промышленно-хозяйственного назначения с содержанием механических примесей не более 0, 1% по объему и размером не более 0, 2 мм с температурой от 0°С до +105°С, а так же других жидкостей, сходных с водой по плотности, вязкости и химической активности.
Два одноступенчатых центробежных насоса блочной конструкции, в одном корпусе, с гидравлическим разделением посредством переключающего клапана позволяет производить установку этого насоса вместо двух насосов типа КМ, К, КМЛ – основного и резервного, что снижает затраты на оборудование, запорную арматуру, трубопроводы и обслуживание.
Давление на входе не более 8 кгc/см2.
Электронасосы устанавливаются на трубопроводы (в линию) и крепятся за фланцы корпуса.
Материалы исполнения: проточная часть: серый чугун.
Вертикальный моноблочный насос КМЛ – насос центробежный, консольный, линейный, вертикальный моноблочный с расположением осей всасывающего и напорного патрубков в линию и вертикальной осью вращения ротора.
ВНИМАНИЕ! ЦЕНЫ НА НАСОСЫ КМЛ2 ПОСТОЯННО МЕНЯЮТСЯ ИЗ-ЗА НЕСТАБИЛЬНОСТИ ЦЕН НА КОМПЛЕКТУЮЩИЕ МАТЕРИАЛЫ.
ОБЯЗАТЕЛЬНО УТОЧНЯЙТЕ ЦЕНЫ У МЕНЕДЖЕРОВ КОМПАНИИ. НАША КОМПАНИЯ РАБОТАЕТ С НДС.
| № | МАРКА | Цена с НДС на ГВС | Цена с НДС на ХВС |
| 1 | Насос КМЛ2 32/110 0,12кВт | 44 915р. | 37 430р. |
| 2 | Насос КМЛ2 32/110 1,1кВт | 49 672р. | 41 393р. |
| 3 | Насос КМЛ2 40/130 1,5кВт | 58 369р. | 48 641р. |
| 4 | Насос КМЛ2 40/130 2,2кВт | 58 777р. | 48 981р. |
| 5 | Насос КМЛ2 40/160 2,2кВт | 59 864р. | 49 887р. |
| 6 | Насос КМЛ2 50/130 1,5 кВт | 70 791р. | 58 993р. |
| 7 | Насос КМЛ2 50/140 2,2 кВт | 71 872р. | 59 893р. |
| 8 | Насос КМЛ2 50/160 3,0 кВт | 70 736р. | 58 946р. |
| 9 | Насос КМЛ2 50/170 4,0 кВт | 80 656р. | 67 213р. |
| 10 | Насос КМЛ2 50/180 5,5 кВт | 90 713р. | 75 594р. |
| 11 | Насос КМЛ2 50/200 5,5 кВт | 90 713р. | 75 594р. |
| 12 | Насос КМЛ2 65/130 2,2 кВт | 79 421р. | 66 184р. |
| 13 | Насос КМЛ2 65/130 3,0 кВт | 75 356р. | 62 797р. |
| 14 | Насос КМЛ2 65/160 4,0 кВт | 82 831р. | 69 025р. |
| 15 | Насос КМЛ2 65/160 5,5 кВт | 98 141р. | 81 784р. |
| 16 | Насос КМЛ2 65/180 7,5 кВт | 104 846р. | 87 372р. |
| 17 | Насос КМЛ2 65/200 11,0 кВт | 119 387р. | 99 489р. |
| 18 | Насос КМЛ2 65/200 15,0 кВт | 156 215р. | 130 179р. |
| 19 | Насос КМЛ2 80/130 5,5 кВт | 96 828р. | 80 690р. |
| 20 | Насос КМЛ2 80/150 7,5 кВт | 103 351р. | 86 126р. |
| 21 | Насос КМЛ2 80/160 7,5 кВт | 103 351р. | 86 126р. |
| 22 | Насос КМЛ2 80/160 11,0 кВт | 116 125р. | 96 771р. |
| 23 | Насос КМЛ2 80/200 15,0 кВт | 154 992р. | 129 160р. |
| 24 | Насос КМЛ2 100/160 15,0 кВт | 175 920р. | 146 600р. |
| 25 | Насос КМЛ2 100/180 18,5 кВт | 191 548р. | 159 623р. |
| 26 | Насос КМЛ2 100/180 22,0 кВт | 213 291р. | 177 743р. |
| 27 | Насос КМЛ2 100/200 22,0 кВт | 213 291р. | 177 743р. |
| 28 | Насос КМЛ2 100/200 30,0 кВт | 233 404р. | 194 503р. |
| 28 | Насос КМЛ-50-125/2-5 2,2кВт | 71 872р. | 59 893р. |
| 28 | Насос КМЛ-65-160б/2-5 3кВт | 81 909р. | 68 257р. |
| 28 | Насос КМЛ-50-125а/2-2М 1,5кВт | 70 791р. | 58 993р. |
| 28 | Насос КМЛ-65-125/2-2М 2,2кВт | 79 421р. | 66 184р. |
| 28 | Насос КМЛ-80-160/2-5 7,5кВт | 103 351р. | 86 126р. |
Главные рабочие характеристики:
- напор устройств – от 7 до 50 м;
- подача оборудования – от 5 до 150 м3/ч;
- максимальное избыточное давление на входе не должно превышать 15 кг/см 2.
Насосы выпускаются в моноблочном исполнении. Рабочее колесо и корпус производятся из качественного чугуна. Торцевое уплотнение – графит/керамика. Оборудование оснащается надежным трехфазным асинхронным электродвигателем.
Центробежные вертикальные моноблочные электронасосы типа КМЛ (в «линию») в Москве
Центробежные вертикальные моноблочные электронасосы типа КМЛ (в «линию») в МосквеСкачать каталоги продукции
Предназначены для перекачивания питьевой воды и воды промышленно-хозяйственного назначения с содержанием механических примесей не более 0,1% по объему и размером не более 0,2мм, с температурой от 0°С до +105°С, а также других жидкостей, сходных с водой по плотности, вязкости и химической активности.
Уплотнение вала: торцовое одинарное. Давление на входе не более 8 кгс/см2. Проточная часть насосов выполнена из серого чугуна.
Электронасосы устанавливаются на трубопроводы (в линию) и крепятся за фланцы корпуса. Предусмотрен вариант монтажа электронасосов на специальной опоре.

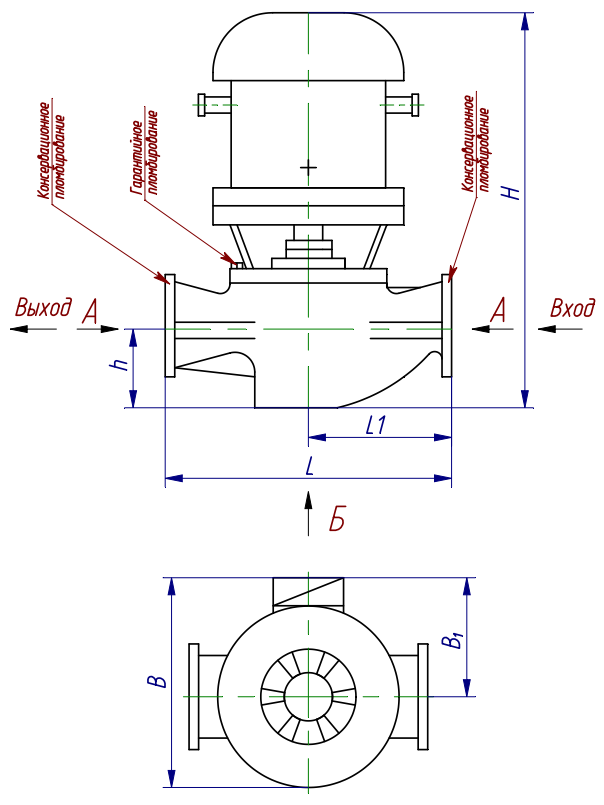

Модельный ряд электронасосов КМЛ
Технические условия 3136-003-00217969-69
|
№ п/п |
Марка электронасоса | Подача, Q (min, max), м.куб./ч | Напор, Н (max, min), м | ∆h, м, доп. | Частота вращения, об/мин. | Мощность насоса Nн, кВт при ρ=1000 кг/м3 | Мощность двигателя, Nэд., кВт | Масса агрегата, кг | Габаритные размеры, LхBхH, мм | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|
1.
|
КМЛ 50-125/2 |
12,5 (8-15) |
20 (23-18) |
2,5 | 2900 | 1,05 | 2,2 | 46/50* | 425х260х482 | Н=532* |
| 2. | КМЛ 50-125а/2 |
12,5 (8-15) |
15 (18-15) |
2,5 | 2900 | 1 | 1,5 | 46/50* | 425х260х482 | Н=532* |
| 3. | КМЛ 65-125/2 | 25(15-27) |
20 (22-19) |
3,0 | 2900 | 1,89 | 2,2 | 45/50* | 475х275х475 | Н=532* |
4.
|
КМЛ 65-160/2 |
25 (15-32) |
32 (35-31) |
3,0 | 2900 | 3,35 | 5,5 | 70,5/74,5* | 475х295х540 | Н=565* |
| 5. | КМЛ 65-160а/2 |
25 (15-32) |
26 (28-24) |
3,0 | 2900 | 2,9 | 4 | 70,5/74,5* | 475х290х540 | Н=565* |
| 6. | КМЛ 65-160б/2 |
25 (15-32) |
20 (22-18) |
3,0 | 2900 | 2,3 | 3 | 70,5/74,5 | 475х295х540 | Н=565* |
7. |
КМЛ 80-160/2 |
50 (30-57) |
32 (35-28) |
4,3 | 2900 | 6,05 | 7,5 | 102/105* | 525х305х659 | Н=694* |
| 8. | КМЛ 80-160а/2 |
50 (30-57) |
26 (31-24) |
4,3 | 2900 | 5 | 7,5 | 102/105* | 525х305х659 | Н=694* |
| 9. | КМЛ 80-160б/2 |
50 (30-57) |
20 (26-18) |
4,3 | 2900 | 3,9 | 7,5 | 102/105* | 525х305х659 | Н=694* |
10.
|
КМЛ 80-200/2 |
60 (45-75) |
45 (46-42) |
3,5 | 2900 | 13,3 | 15,0 | 176/180* | 525х350х850 | Н=900* |
| 11. | КМЛ 100-160/2 |
80 (65-100) |
26 (28-22) |
4,5 | 2900 | 8,6 | 11 | 140/145* | 550х350х745 | Н=795 |
* – для насосов на специальной опоре.
Условное обозначение КМЛ(Ш)50-125(а,б)/2-2М, где:
КМЛ – насосы центробежные, консольные, линейные, вертикальные, моноблочные с расположением осей всасывающего и напорного патрубков в линию и вертикальной осью вращения ротора;
Ш – малошумное исполнение;
50 – диаметр входного и выходного патрубков, мм;
125 – номинальный диаметр рабочего колеса, мм;
а,б – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней части поля “Q-Н”;
2 – условное обозначение числа оборотов электродвигателя, индекс “2” при n=2900 об/мин.
;
2М – индекс модернизации.
Характеристики “Q-H” для электронасосов типа КМЛ
Dickow Pumpen – KML / KMB / KMR / KMV
Dickow Pumpen – KML / KMB / KMR / KMV – Насосы со спиральным корпусом …- Хлебные крошки домашние
- Компании
- Диков Пумпен КГ
- Товары
org/ListItem”>
Dickow Pumpen – Модель KML / KMB / KMR / KMV – Бессальниковый магнитный …Насосы со спиральным корпусом с магнитной муфтой
0
Делиться Поделиться с Facebook Поделиться в Твиттере Поделиться с LinkedIn
Насосы DICKOW серии KM представляют собой герметичные центробежные насосы. Статическая защитная оболочка образует замкнутую систему с герметичным блоком подачи.
Применение
Насосы KM с магнитным приводом предназначены для повышения безопасности предприятия и персонала.
Особенно при работе с токсичными, взрывоопасными или другими опасными жидкостями, которые вступают в реакцию при контакте с атмосферой. Насосы KM не требуют технического обслуживания, а магнитные муфты заменяют механические уплотнения двойного действия с внешними резервуарами для жидкости и необходимым контрольным оборудованием.
Максимальная вместимость ок. 70 м3/ч (300 галлонов США в минуту), дифференциальный напор 65 мл Кл (213 футов).
Диапазон температур от -30°C до 200°C (от -34°F до 390°F), рабочее давление 16 бар (232 фунта на кв. дюйм).
Опасная зона
Вместе с требуемыми взрывозащищенными двигателями насосы КМ могут применяться во взрывоопасных зонах, группа II, категория 2. подходит для установок с повышенными требованиями к безопасности. Для моноблочных насосов (KMB/KMV) температура защитной оболочки ограничена при использовании бывших двигателей. Значения доступны по запросу.
Исполнения
Горизонтальное исполнение KML/KMB/KMR Насосы представляют собой одноступенчатые насосы со спиральным корпусом, с закрытыми рабочими колесами, в обратном исполнении, с торцевым всасывающим и верхним нагнетательным фланцами.
Для крепления к опорной плите предусмотрены прочные ножки. Объем и размеры корпуса соответствуют EN 22858 / ISO 2858.
Вертикальное исполнение KMV
Тип KMV доступен в компактном вертикальном встроенном исполнении.
Защитная оболочка
Защитная оболочка спроектирована как сосуд под давлением для отделения перекачиваемой жидкости от атмосферы. Защитная оболочка не используется в качестве дополнительного держателя подшипника. Динамического напряжения не возникает.
Защитная оболочка крепится болтами к корпусу подшипника таким образом, чтобы можно было снять кронштейн подшипника (насосы KML/KMR) соответственно приводного двигателя (насосы KMB/KMV) вместе с приводным ротором без опорожнения насоса.
Магнитная муфта
Отдельные элементы многополюсной магнитной муфты изготовлены из материала постоянных магнитов кобальт-самарий с неограниченным сроком службы. Магниты в ведомом роторе полностью герметизированы и не контактируют с жидкостью.
Энергия передается на герметичную головку подачи с помощью группы внешних магнитов. Внутреннее и внешнее магнитные кольца сцепляются друг с другом силами магнита и работают как синхронная муфта. Внутреннее магнитное кольцо передает требуемый крутящий момент непосредственно на рабочее колесо. Перегрузка магнитной муфты и проскальзывание не вызовут размагничивания, если имеется контроль температуры. Магниты предназначены для электродвигателей прямого пуска от сети. Если потребуется последующее увеличение мощности двигателя, т. е. при установке большего рабочего колеса, номинальную мощность муфты можно увеличить с помощью дополнительных магнитов.
Максимальная мощность привода составляет прибл. 17 кВт при 2900 мин-1 (28 л.с. при 3500 мин-1).
Внутренние зазоры
Внутренний зазор между ротором и защитной оболочкой составляет прибл. 1,0 мм.
Защита защитной оболочки
Зазоры между приводным ротором и опорным фонарем двигателя, соответственно между кронштейном подшипника и защитной оболочкой, устроены таким образом, что можно избежать трения магнитов о защитную оболочку даже в случае изношенных шарикоподшипников.
Дренаж корпуса
Полный дренаж корпуса и конца магнита возможен через дренаж корпуса. Дополнительный дренаж в зоне защитной оболочки не требуется.
Внешние шарикоподшипники
Приводной вал и ведущий ротор насоса KMLpumps выполнены из одной детали. Привод поддерживается антифрикционными подшипниками больших размеров, заполненными смазкой на весь срок службы и защищенными от воздействия окружающей среды радиальным уплотнительным кольцом.
Насосы KMB/KMV имеют приводной магнит, закрепленный на валу двигателя в выступающем положении. Не требуются дополнительные подшипники качения (как в насосах КМЛ) и эластичные муфты.
Приводной вал насосов КМР установлен на крупногабаритных подшипниках качения с масляной смазкой, рассчитанных на 25000 часов работы. Масляная ванна защищена от атмосферы лабиринтным уплотнением. Уровень масла контролируется масленкой постоянного уровня и дополнительным смотровым стеклом. Масляная камера уплотнена по отношению к магнитной муфте также лабиринтным уплотнением.
Подшипники скольжения
Вал насоса установлен в подшипнике скольжения, расположенном в перекачиваемой жидкости. Стандартный материал — чистый спеченный карбид кремния с алмазным покрытием для работы всухую. SiC обладает высокой устойчивостью к коррозии и износу и применим для всех видов жидкостей. Его высокая твердость и износостойкость обеспечивают максимально возможную доступность. Детали из карбида кремния крепятся термоусадкой или резинкой и поэтому защищены от ударов и термических нагрузок.
NPSH-условия
Тот факт, что поток внутренней циркуляции с повышенной температурой возвращается к нагнетанию, не влияет на значение NPSH. Специальная конструкция рабочего колеса обеспечивает низкий кавитационный запас.
Уравновешенные нагрузки на древесину
Осевые нагрузки закрытых рабочих колес гидравлически уравновешиваются задними лопатками рабочего колеса и нагнетательными отверстиями. Любые оставшиеся нагрузки поглощаются упорными подшипниками.
Мониторинг
Соединение для датчика температуры поверхности защитной оболочки доступно в стандартной комплектации. Настоятельно рекомендуется защита от сухого хода и контроль температуры шарикоподшипников и защитной оболочки с помощью запатентованной системы «mag-safe».
Внутренняя циркуляция
Работающие насосы генерируют вихревые токи в металлической защитной оболочке, которые нагревают продукт в зазоре между ротором и защитной оболочкой. Это тепло рассеивается за счет внутренней циркуляции. Внутренняя циркуляция протекает от нагнетания, непосредственно за рабочим колесом, через область магнита и проходит через вал насоса. Отверстия вала создают повышение давления, заставляя циркуляцию возвращаться к спиральному корпусу.
Воздействие давления на конец магнита и подшипник скольжения предотвращает испарение перекачиваемой жидкости в этой области.
Подшипники водяного насоса – KML MOTION INDUSTRIES CO.
LTD – Каталоги в формате PDF | Техническая документацияДобавить в избранное
{{requestButtons}}
Выдержки из каталога
Подшипники водяных насосов Механизм шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” ” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
L Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар Мяч “ВБ” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” Серия
Подшипники водяного насоса Комплект шарик-шар “WB” ” Серия
Подшипники водяного насоса Комплект шарик-шарик “WB” Серия
Подшипники водяного насоса Комплект шарик-ролик “WR” Серия Габаритный размер (мм)
Подшипники водяного насоса Комплект шарик-ролик “WR” Серия
Подшипники водяного насоса Комплект шарико-роликовый “WR” Серия
Подшипники водяного насоса Комплект шарико-роликовый “WR” Серия
Подшипники водяного насоса Комплект шарико-роликовый “WR” Серия
Подшипники водяного насоса Комплект шарико-роликовый “WR” ” Серия
L Подшипники водяного насоса Комплект шарик-шарик “WR” Серия
Подшипники водяного насоса Комплект шарик-шарик “WR” Серия
Подшипники водяного насоса Комплект шарик-шарик “WR” Серия
Подшипники водяного насоса Идентификационный код WB : Мяч – серия Мяч | WR: Шарико-роликовые серии Диаметр вала Наружный диаметр наружного кольца Внутренний код Вал с отверстием D: С одной ступенькой на одной стороне вала DD: С пасынком с обеих сторон вала Диапазон размеров производственной программы KML
