Кнопочные посты управления МСВ в ИнТехСистем

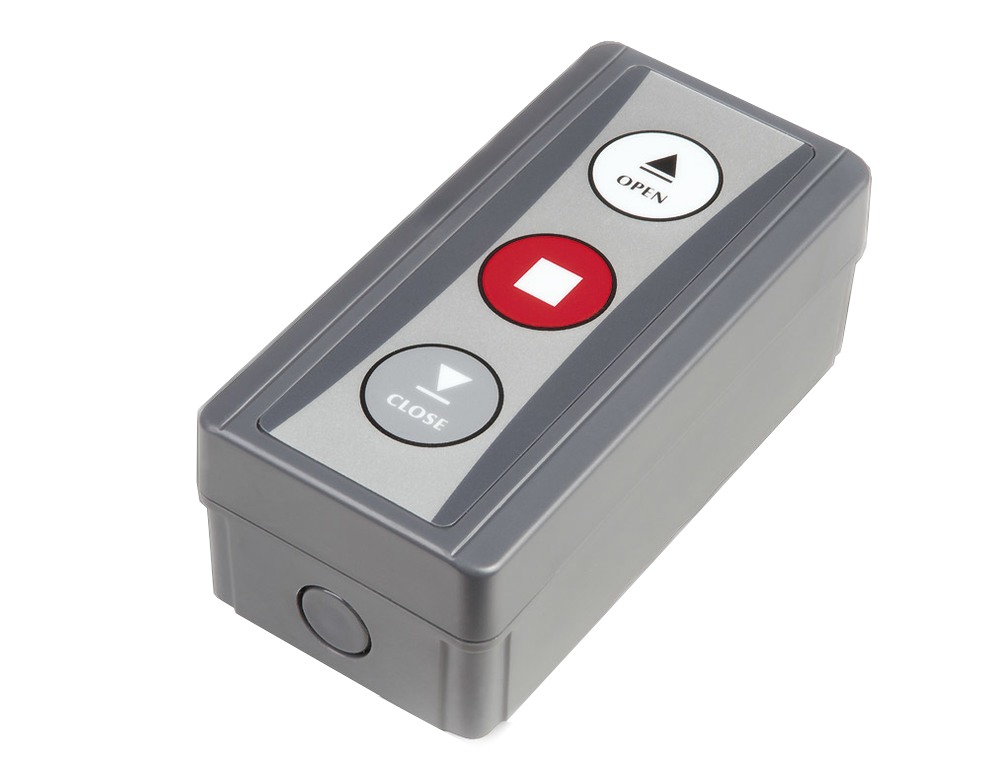

Габариты (В×Ш×Г), мм : 105×80×60
Количество кнопок: одна, две или три*
Климатическое исполнение: от -45 до +45°С (У1)
Маркировка взрывозащиты: 0Ex ia IIC T6 Ga X или 1Ex е mb IIС T6 Gb X
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий IP65.
* – по требованиям заказчика модули МСВ-УК могут быть изготовлены на большее количество кнопок с использованием корпуса большего размера.

Подробнее…

Габариты (В×Ш×Г), мм : 105×80×60
Количество кнопок:

одна или две*
Индикация кнопок: светодиод или светодиодное кольцо
Климатическое исполнение: от -45 до +45°С (У1)
Маркировка взрывозащиты: 0Ex ia IIC T6 Ga X или 1Ex е mb IIС T6 Gb X
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий IP65.
* – по требованиям заказчика модули МСВ-УКИ могут быть изготовлены на большее количество кнопок с использованием корпуса большего размера.

Подробнее…

Габариты (В×Ш×Г), мм : 122×120×90
Максимальное количество кнопок: 4

Климатическое исполнение: от -60 до +50°С (УХЛ1)
Маркировка взрывозащиты: 1Ex е d IIС T6 Gb
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий IP65.
Модули имеют специальное устройство для закрепления аппарата на тросе с целью управления оборудованием с пола.

Подробнее. ..

Габариты (В×Ш×Г), мм : 220×120×90
Максимальное количество кнопок: 8
Климатическое исполнение: от -60 до +50°С (УХЛ1)
Маркировка взрывозащиты: 1Ex е d IIС T6 Gb
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий

IP65.
МСВ-УК-П2 кнопочные посты имеют специальное устройство для закрепления аппарата на тросе для управления оборудованием с пола.

Подробнее…

Габариты (В×Ш×Г), мм : 122×120×90
Максимальное количество кнопок: 4
Максимальное количество индикаторов: 2
Климатическое исполнение: от -60 до +50°С (УХЛ1)
Маркировка взрывозащиты: 1Ex е d IIС T6 Gb
Корпус изготовлен из ударопрочного полиэстера.

Имеет защиту от внешних воздействий IP65.

Подробнее…

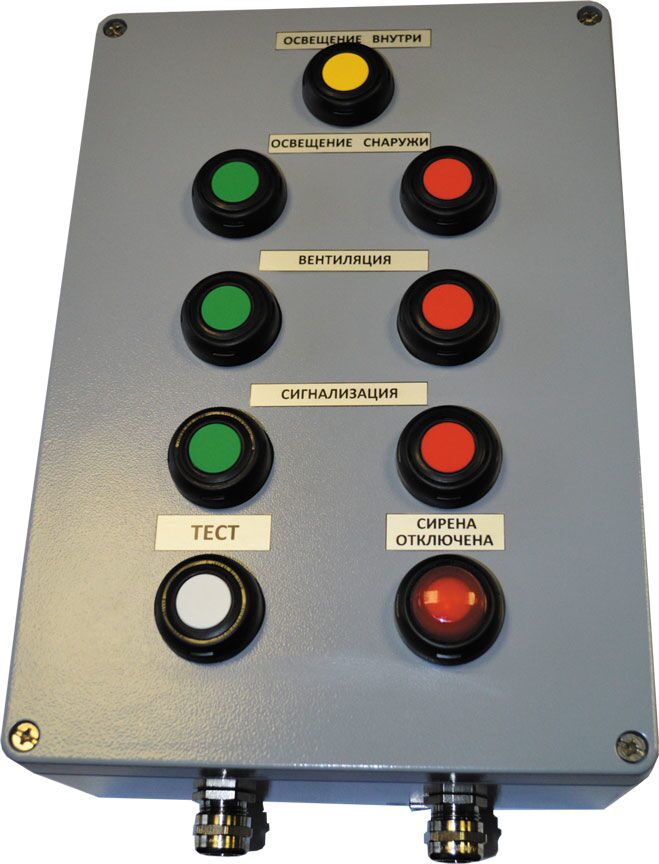

Габариты (В×Ш×Г), мм : 220×120×90
Максимальное количество кнопок: 8
Климатическое исполнение: от -60 до +50°С (УХЛ1)
Маркировка взрывозащиты: 1Ex е d IIС T6 Gb
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий IP65.

Подробнее…

МСВ-У-S – посты управления с переключающем модулем.
Габариты (В×Ш×Г), мм :

122×120×90
Климатическое исполнение: от -60 до +50°С (УХЛ1)
Маркировка взрывозащиты: 1Ex е d IIС T6 Gb
Корпус изготовлен из ударопрочного полиэстера. Имеет защиту от внешних воздействий IP65.

Подробнее…

Структура условного обозначения модулей управления с пьезокнопками
МСВ – Х1 – n(X2/X3) – Х4 – Х5 – Х6 – ТУ 4252-001-65408025-2010
МСВ – модуль системный взрывозащищенный;
X1 – функциональное назначение:

УК – управления кнопочный;
УКИ/V – управления кнопочный с индикацией;

V – напряжение питания индикаторов кнопок:
12 – постоянного тока 12 В;
24 – постоянного тока 24 В;

Подробнее. ..

Структура условного обозначения кнопочных модулей управления МСВ-УК-Exed
МСВ – УКРМ –n(X1) – m(X2) –SХ3 – Х4 – Х5 – Х6
 – Х7 – ТУ 4252-001-65408025-2010

МСВ–УК – модуль системный взрывозащищенный управления кнопочный;
Р – габаритный размер модуля (длина × ширина × глубина), мм:
1 – (122×120×90), 2 – (220×120×90), 3 – (400×250×120), 4 – по заказу,
М– материал оболочки модуля (для оболочек из пластмасс индекс не указывается):
А – алюминиевый сплав, Н – нержавеющая сталь,
С – листовая сталь с антикоррозийным покрытием,
n(X1) – количество кнопок «n» с одинаковыми характеристиками:

Подробнее.

..

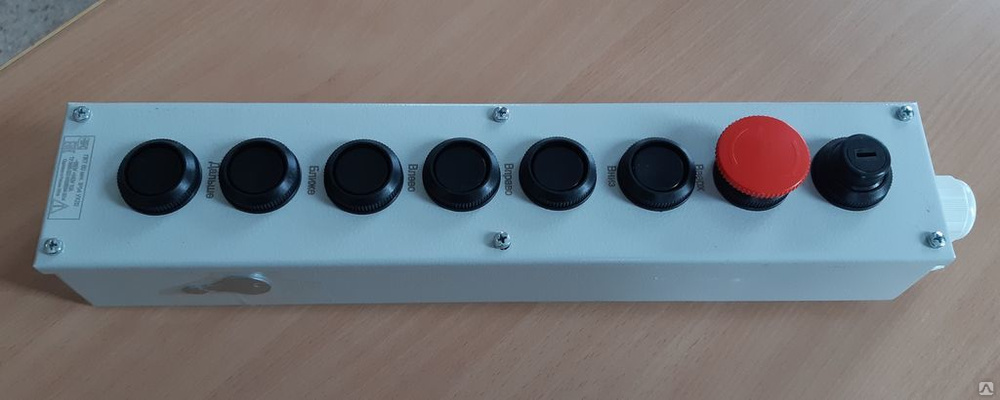

Посты управления кнопочные ПКУ – АО «ЧЭАЗ»

Основные параметры постов соответствуют техническим параметрам встраиваемых выключателей серии КУ.

Номинальный ток, А – 10.

Номинальное напряжение коммутируемой цепи, В – 500 переменного тока частоты 50 и 60 Гц, 220 постоянного тока.

Количество замыкающих и размыкающих контактов – до 2 (до 4 для ПКУ33).

Минимальный рабочий ток, А – 0,01.

Минимальное рабочее напряжение постоянного тока, В – 12.

Режим работы – продолжительный, повторно-кратковременный, кратковременный.

Максимальная частота включений в час – до 1200 циклов.

Категория применения – АС-11, АС-15, ДС-11, ДС-13.

Коммутационная износостойкость, млн. циклов, не менее – 1,0 (АС-11), 0,9; 1,0 (ДС-11), 0,3 (АС-15, ДС-13). Примечание – для выключателей КУ с замком и фиксированным грибовидным толкателем – не менее 0,1 млн.циклов.

Механическая износостойкость выключателей по виду управляющего элемента, млн. циклов, не менее:

  • с толкателем цилиндрическим или грибовидным с самовозвратом – 10,0;
  • с грибовидным фиксируемым толкателем – 0,25;
  • выключателей с рукояткой – 0,16;
  • выключателей с замком – 0,1;
  • выключателей с внутренним протектором – 4,0.

Посты изготавливаются без надписей или с надписями: «Пуск», «Стоп», «Вперед», «Назад», и др.

Подводящие провода присоединяются через отверстие в основании корпуса диаметром 20 мм (исполнение со степенью защиты IP40) или через сальниковый ввод с трубной резьбой размера ½ (исполнение со степенью защиты IP54).

Ввод и вывод проводников в металлическом корпусе ПКУ33-У2 осуществляется с помощью привертных сальников с резиновыми уплотнениями. Допускается ввод и вывод проводников как сверху, так и снизу в любой комбинации. Диаметр проходного отверстия до 27 мм.

Крепление поста к любой ровной поверхности производится винтами через отверстия на дне корпуса.

Климатическое исполнение и категория размещения – У2, У3, УХЛ2, УХЛ3, Т2, Т3.

НТД – ТУ16-93 БКЖИ.642245.001 ТУ

Количество элементов

Категория размещения

Условное обозначение поста

Степень защиты со стороны управляющего элемента

ЧЭАЗ

Аналоги

один

3

ПКУ 1

ПКЕ212-1

ПКУ15-21

IР40

Ввод проводов – диаметр 20 мм

два

ПКУ2

ПКЕ212-2

три

ПКУ3

ПКЕ212-3

четыре

ПКУ4

–

один

2

ПКУ1

ПКЕ222-1

IР54

Ввод проводов – резьба трубная 1/2

два

ПКУ2

ПКЕ222-2

три

ПКУЗ

ПКЕ222-3

четыре

ПКУ4

–

девять

ПКУ33

–

При заказе необходимо указать:

  • условное обозначение поста;
  • климатическое исполнение и категорию размещения по ГОСТ 15150-69;
  • встраиваемые элементы – выключатели серии КУ или светосигнальная арматура типа СКЛ14 в порядке расположения в ПКУ. Нумерация мест расположения встраиваемых выключателей и арматуры светосигнальной производится сверху вниз по вертикали для ПКУ1…ПКУ8; по горизонтали слева направо и сверху вниз для ПКУ33. Для выключателей серии КУ необходимо указать обозначение типа выключателя или тип толкателя, цвет, количество и сочетание контактов. Для светосигнальной арматуры – цвет, рабочее напряжение, род тока.
  • при заказе поста в экспортном исполнении в обозначении поста добавляется слово «Экспорт»;
  • обозначение технических условий.

Кнопочные переключатели 101 | Устройства CUI

Механические переключатели могут быть основаны на множестве различных потенциальных методов активации, в зависимости от цели, которую они выполняют. Кнопочные переключатели, также называемые кнопочными переключателями, нажимными переключателями или просто нажимными кнопками, широко распространены во множестве современных приложений. В этом коротком блоге будет представлен обзор кнопочных переключателей, включая их основные операции, распространенные типы и основные технические характеристики.

Что такое кнопочный переключатель?

Кнопочный переключатель — это механическое устройство, используемое для управления электрической цепью, в котором оператор вручную нажимает кнопку для приведения в действие внутреннего механизма переключения. Они бывают разных форм, размеров и конфигураций, в зависимости от требований дизайна.

Пример кнопочного переключателя

Как работает кнопочный переключатель?

Кнопочные переключатели основаны на простом приводном механизме. Их можно использовать для разрыва (размыкания) или инициирования (включения) цепи. В качестве альтернативы они могут предоставлять входные данные для пользовательского интерфейса оборудования или запускать/останавливать определенную функцию.

Кнопочные выключатели можно разделить на мгновенные (когда функция переключения продолжается только до тех пор, пока оператор нажимает кнопку) или постоянно действующие (когда функция переключения остается зафиксированной в этом состоянии после того, как она была активирована).

Типы кнопочных переключателей

Кнопочные выключатели могут быть классифицированы как нормально разомкнутые (НО) или нормально замкнутые (НЗ). Нормально разомкнутые (положение «ВЫКЛ») выключатели замыкают цепь при срабатывании, а нормально замкнутые (положение «ВКЛ») выключатели разрывают цепь при срабатывании. В рамках этой классификации функциональность кнопочных переключателей может быть дополнительно определена с точки зрения схемы переключения, которую они используют.

Обычно это однополюсные, однонаправленные (SPST), однополюсные, двухпозиционные (SPDT), двухполюсные, однонаправленные (DPST) или двухполюсные, двухпозиционные (DPDT). SPST имеет всего две клеммы, поэтому он может открывать и закрывать только одну цепь. Например, его можно использовать для включения и выключения двигателя. SPDT имеет три клеммы и, таким образом, может управлять двумя разными цепями. Следовательно, его можно использовать для переключения питания двух отдельных светодиодов или для перевода элемента оборудования из спящего режима в активное состояние. Коммутаторы DPST и DPDT позволяют одновременно управлять двумя изолированными цепями. Например, когда один высоковольтный, а другой низковольтный.

Примеры общих схем переключателей, найденных в таблице данных (в порядке: SPST, SPST, SPDT, DPDT, DPST, DPST)

Спецификации кнопочного переключателя с ключом

друг друга. Номинальные значения тока и напряжения переключателей особенно важны для обеспечения их совместимости с критериями производительности проекта. Когда дело доходит до способа монтажа, кнопочные переключатели обычно можно найти в вариантах поверхностного монтажа, сквозного отверстия или монтажа на панели. Вот краткий обзор некоторых других ключевых характеристик, которые следует учитывать:

.
Спецификация Типовое предложение Описание
Тип подключения Крыло чайки, штифт для ПК, провод, винтовой зажим и многое другое Разрешить различные варианты монтажа
Номинальное напряжение До 24 В пост. тока Максимальное напряжение на устройстве
Текущий рейтинг
До 14 мА		 Максимальный ток через устройство
Высота привода Заподлицо, 3,3 мм, 5,4 мм и более См. примеры ниже. Кнопочный привод с утопленной высотой может использоваться в конструкциях с ограниченным вертикальным пространством или там, где необходимо избежать случайного срабатывания
Шаг 2,54 мм или 5,08 мм Межцентровое расстояние между контактами
Крышка привода Различные варианты цвета/отделки Выбор обычно зависит от потребностей приложения или предпочтений пользователя. Отсутствие крышки также является опцией
Степень защиты IP С рейтингом или без рейтинга Кнопочные переключатели устойчивы к проникновению влаги и пыли

Примеры различной высоты кнопочного привода

Для обслуживаемых кнопочных переключателей может быть целесообразным включение светодиодного индикатора.

Это позволит пользователю быстро определить, срабатывает ли переключатель в это время или нет. Однако эта функция не нужна для мгновенных переключений.

Материалы, используемые в переключателях, также могут быть улучшены для повышения их надежности, но это также повысит связанные с этим затраты на единицу продукции. Поэтому определение того, что требуется, будет зависеть от характера приложения.

Кнопочные приложения и соображения

Кнопочные переключатели существуют уже довольно давно и могут быть наиболее известны благодаря их использованию в классических аркадных автоматах. Однако их использование широко распространено в различных приложениях, таких как торговые автоматы, портативное оборудование, бытовая техника, электроинструменты и бесчисленное множество другой бытовой электроники и промышленных средств управления. При поиске источника кнопочного переключателя необходимо задать несколько основных вопросов:

  1. Сколько доступно дощатой недвижимости?
  2. Какая высота профиля допустима?
  3. Нужен ли мне контактный выключатель мгновенного или постоянного действия?
  4. Каковы долгосрочные последствия операционной среды для функции переключателя?

Заключение

Кнопочные переключатели являются одним из наиболее распространенных типов переключателей, с которыми пользователи и потребители взаимодействуют ежедневно. Хотя кнопочные переключатели представляют собой относительно простой компонент переключателя, они по-прежнему предлагают широкий диапазон размеров, спецификаций и функций, которые необходимо понимать и учитывать в зависимости от конечного применения. CUI Devices предлагает ряд мини-кнопочных переключателей в компактных корпусах, с несколькими функциями переключения и несколькими типами цепей.
