Как крепить Ондулин на крышу: выбор гвоздей, схема забивания

Кровельный материал Ондулин укладывают на обрешетку или сплошное основание, которое изготавливают из сухих пиломатериалов хвойных пород. Правильное крепление листов гарантирует отсутствие протечек и долгий срок службы крыши.

Выбор крепежа

Производитель рекомендует использовать фирменные гвозди для Ондулина, их длина составляет 70 мм, а диаметр – 3,1 мм. Новый крепеж вместо защитного колпачка, который применялся ранее, теперь выпускается с цельнолитой шляпкой, которая не деформируется от удара молотком.

Для защиты от коррозии они оцинковываются, дополнительно выполняется порошковая покраска, чтобы точки крепления не контрастировали с оттенком крыши. Использование пластикового уплотнителя необходимо для компенсации теплового расширения кровельного материала и надежной герметизации отверстия.

Применение аналогичных по размеру саморезов не рекомендуется, так как есть риск появления протечек в местах крепления из-за не плотного прилегания и отсутствия уплотнителя.

Количество гвоздей на лист Ондулина

• Ондулин Smart — 20 шт.,
• Ондулин DIY — 15 шт.

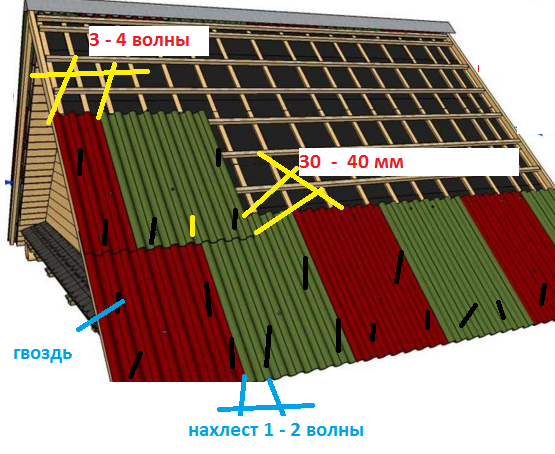

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест;
• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Угол наклона кровли	Расстояние между рядами гвоздей, мм
5 — 10°	450
10 — 15°	550
От 15° и более	610

Сначала выполняется монтаж боковин, затем верхнего и нижнего ряда. Ондулин не должен испытывать поверхностное натяжение, иначе это может привести к его деформации и частичному разрушению.

Крепление доборных элементов

Производитель не нормирует шаг крепления для каждого типа доборных элементов. Но исходя из практики монтажа рекомендуется выполнять фиксацию через каждые 15-20 см. Так обеспечивается максимальная плотность прилегания.

Кроме этого параметра необходимо учитывать величину нахлеста. Для каждого из доборных элементов она различна.

Тип доборного элемента	Величина нахлеста, мм
Щипец	100 -150
Конек	125
Ендова	150
Внешний излом	100 -150

При обустройстве ендовы и изломов рекомендуется использовать бутил-каучуковую ленту с клейкой поверхностью. Она необходима для повышения изоляции и частично компенсирует тепловое расширение Ондулина. Этот же материал можно применить в местах соединения кровли со стеной и при обустройстве дымоходов.

ООО Тимлюйский завод – крупнейший производитель шифера в Сибири.

Нормативный срок службы шифера, по ведомственным строительным нормативам Госкомархитектуры ВСН 58-88 (р), составляет 30 лет, что в два раза больше, чем, например, срок службы ондулина, металло-черепицы или профлиста – им всем строительные нормативы отводят только по 15 «лет жизни». Но запас долговечности и жизнестойкости шифера настолько велик, что зачастую он лежит на кровле по 50 лет и более.

Основная причина того, что шифер не отрабатывает на многих кровлях даже положенного ему срока, трескается и ломается, – небрежный, торопливый и некачественный монтаж листов шифера. Большая часть домовладельцев и непрофессиональных строителей думают: «Да это же обычный шифер, что тут сложного, за день управлюсь». Так и работают, чтобы «управиться» за день. И крыша получается «тяп-ляп». А кровля требует к себе внимания и основательной подготовки. Отсюда и вытекает первое правило укладки шифера – не торопитесь!

Правило 1. Не торопитесь!

Работайте аккуратно, соблюдайте всю технологию монтажа.
Вы только вдумайтесь, что кровле этой суждено прослужить полвека, если не больше. Она не только детям,

но и внукам достанется! Так что можно потратить на кровельные работы не день-два, а три-четыре, но зато
сделать все надежно и прочно, соблюдая необходимые правила. А уж шифер, поверьте, оплатит вам сторицей в этом случае и будет служить верой и правдой долгие годы.

Правило 2. Какая обрешетка – такая и кровля!

Когда шифер трескается или ломается на крыше, то виноват в этом
отнюдь не сам шифер. Он очень прочный материал. Виновата неправильно сделанная обрешетка. Как надежность дома зависит от правильно сделанного фундамента, так и надежность кровли зависит от стропильной системы и обрешетки. У кровельщиков есть такое правило: «Какая будет обрешетка, такая будет и кровля!»

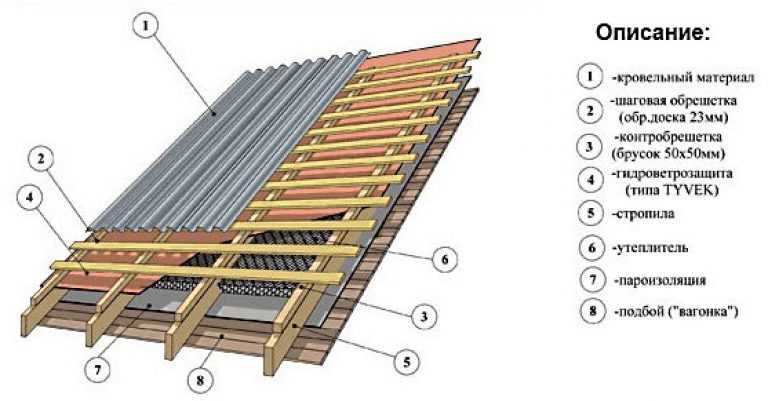

К устройству обрешетки как под шифер, так и под любой другой кровельный материал всегда нужно относиться очень серьезно. Зачастую домовладельцы, небрежно относясь и к шиферу, и к самой кровле, пускают на обрешетку некачественный материал, отходы производства, а то и вообще горбыль, пригодный разве что только на растопку. Запомните – какой будет стропильная система, такая будет и кровля! Хотите жить под крепкой и надежной крышей долгие годы, не пожалейте сил и времени на устройство качественной обрешетки. Тем более что для шиферной кровли нет необходимости делать сетку частой, как, например, под ондулин или металлочерепицу. Листы шифера, в отличие от большинства других кровельных материалов, имеют хорошую собственную прочность.

Очень важный момент: при строительстве обрешетки необходимо использовать только сухую древесину.  Иначе по мере высыхания дерева крепления кровли будут расшатываться, что приведет к трещинам и даже по-ломкам листов.

Многие думают, что если шифер сам по себе тяжелый, то и обрешетку под шиферную кровлю необходимо делать частую. Но это заблуждение! Обрешетку под кровельные материалы делают израсчета снеговой нагрузки (для наших условий это порядка 60 кг/кв.м), поэтому вес самого шифера (10 кг/кв.м) несущественно влияет на необходимую прочность обрешетки. Под ондулин и тонкий металл сетку необходимо делать чаще, чем под шифер в связи с их малой прочностью под снеговой нагрузкой. Шифер же сам по себе достаточно прочный материал, чтобы «помочь» обрешетке справиться с нагрузкой – он сам становится несущим элементом кровли. Для него вполне достаточно иметь опору на брус по своим краям и середине – для стандартного листа это шаг в 50 см. Оптимальная толщина бруска под обрешетку – от 50 до 75 мм.

Правило 3. Не крепите обычными гвоздями!

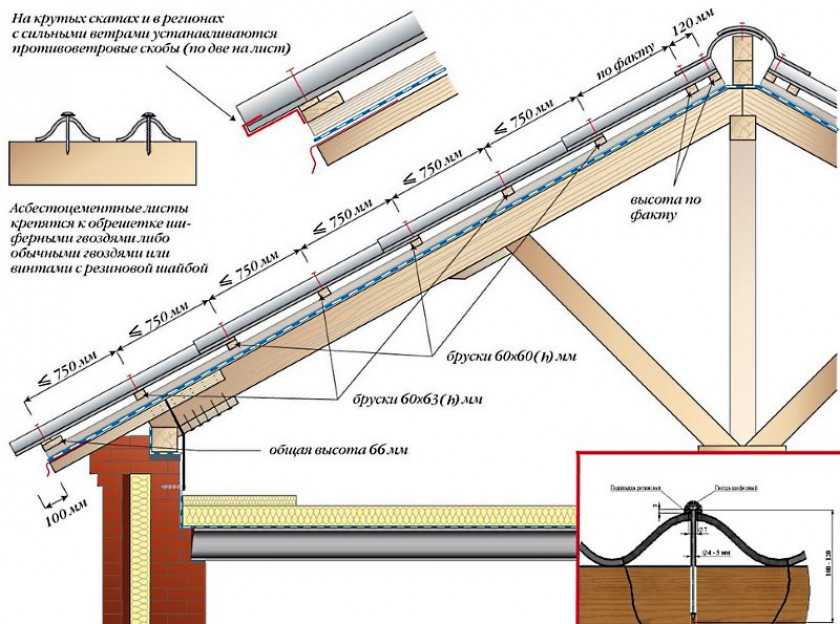

В качестве крепежных элементов можно использовать саморезы для шифера или кровельные гвозди.
Шиферные саморезы. Их преимущество в том, что они сделаны из закаленной стали и намного прочнее обычных гвоздей. Головки имеют шестигранную форму под гаечный ключ или прорезь для обычной отвертки. Шурупы снабжены дополнительными уплотняющими шайбами, создающими герметичность крепежного отверстия. Концы шурупов имеют две разновидности – острые и в виде сверла.
Гвозди для шифера. Они отличаются от обычных гвоздей большим диаметром шляпок, доходящих до 14 мм. Длина колеблется от 70 до 120 мм. Нередко их покрывают оцинковкой, что придает гвоздям антикоррозийные свойства.
Выпускаются также кровельные гвозди, имеющие особую форму ствола – с засечками на нем в виде ерша и с винтообразной поверхностью, как у самореза. Подобная форма крепежных элементов не позволит выдернуть порыву ветра уже вбитый гвоздь с листом. Многие профессиональные кровельщики отдают предпочтению именно этому виду.

Правило 4. Сверлите отверстия!

Запомните – и для гвоздей, и для саморезов в шифере обязательно сверлятся отверстия!

Это правило перекликается с правилом № 1 – не ленитесь и не экономьте время! Многие просто пробивают
лист шифера гвоздем, а кое-кто даже убежден, что так и надо делать. Но, во-первых, такое «варварское» обращение с шифером неизбежно приводит к микротрещинам и ослабляет лист, а зачастую может привести и к
поломке листа, ведь шифер – хрупкий элемент. А во-вторых, отверстия
под гвозди или саморезы сверлятся на 2-3 мм больше диаметра крепежного элемента. Это делается специально для компенсации термических расширений кровли и стропильной системы.

Правило 5. Шифер крепится только в гребень!

Крепится шифер исключительно в гребень волны, а не в ее прогиб.
Казалось бы, тут и уточнять нечего. Но есть на Руси еще «самоделкины», которые убеждены, что крепить надо именно в нижнюю часть для того, чтобы лист покрепче притянуть
к обрешетке. В гребень же не получится крепко! Кто не верит – зайдите на строительные форумы… Здесь
все просто – если не выполнить это условие, в местах крепления крыша будет просто протекать, так как вода
бежит именно по впадинам. А насчет «покрепче притянуть» – смотрите следующее правило.

Правило 6. Не притягивайте листы шифера плотно!

Не следует гвозди или саморезы прижимать к листу шифера плотно.
Необходимо оставлять зазор в 3-4 мм. Шифер достаточно тяжел и лежит на крыше под своим собственным весом, поэтому не стоит слишком сильно притягивать его к обрешетке, чтобы избежать растрескивания листов.

Правило 7. Учитывайте господствующее направление ветра!

Укладка рядов шифера начинается
со стороны, противоположной той, откуда чаще всего дует ветер.
Это делается, чтобы ветер в ненастье не «загонял» воду под листы.

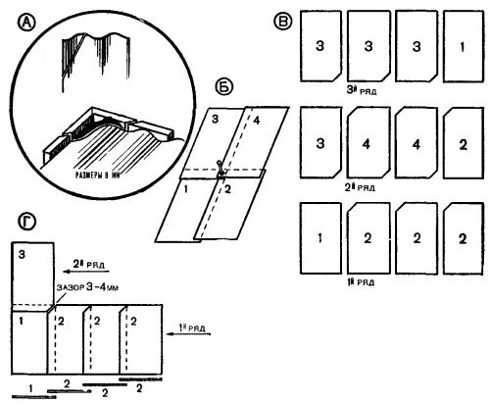

Правило 8. Подрезайте уголки!

Совмещение листов по вертикали
достигается за счет того, что уголки
на них подрезаются. Если укладка листов начата с левой
стороны ската, то потребуется обрезка смежных уголков на стыке второго листа в нижнем ряду и первого листа
в верхнем ряду и так далее.

Для чего это делается? Чтобы уменьшить количество слоев шиферного «пирога» в местах стыка и тем самым снизить напряжение в листах.
Есть и второй способ укладки – со смещением на половину листа в каждом ряде. Для этого лист режется пополам вдоль, а второй ряд начинается с половинки.

Правило 9. Не рубите шифер!

Если во время монтажа возникает необходимость разрезать лист, то можно выполнить эту работу
при помощи болгарки или обычной ножовки.

Совет: для облегчения процесса
распила рекомендуется смочить шифер водой по линии разреза.
Но ни в коем случае не пользуйтесь
якобы «народным» способом – подрубить лист шифера по гребням, а потом просто сломать.

Правило 10. Обращайте внимание на штамп!

Казалось бы, какой-то глупый совет. Но нет!
Шиферная кровля монтируется с нахлестом листов в горизонтальных
рядах. Иногда перекрывают и две волны, но и по ГОСТу, и по рекомендациям производителя величина нахлеста должна составлять половину волны.
И этому есть понятное и логичное объяснение. Оказывается, перерывающая и перекрываемая (крайние) волны любого листа имеют разные размеры.Перекрываемая (нижняя при монтаже) ниже как раз на толщину листа. Как ее отличить на листе шифера? Ведь далеко не у всех настолько наметанный глаз, чтобы заметить разницу в несколько миллиметров. Очень просто: именно на ней завод-изготовитель ставит свой штамп. Этот штамп и должна закрыть волна соседнего, накрывающего листа (см. рис. у Правил 8 и 9).Так что, если на шиферной крыше видны заводские штампы на листах – укладка была произведена с грубыми нарушениями технологии.

Правило 11. Используйте доборные элементы кровли!

Заводами-изготовителями наряду с непосредственно листами шифера выпускаются и так называемые доборные элементы, в частности, коньки.

Их применение сделает вашу крышу не только эстетичной внешне, но и надежной и долговечной. Ведь срок службы такого конька будет не меньше, чем и самой кровли.

Правило 12. Доверьтесь профессионалам!

И, наконец, правило последнее. Кровля – очень серьезное дело, чтобы
его выполняли неподготовленные специалисты.
Если вы сомневаетесь в своих силах и никогда прежде не выполняли подобные работы, лучше пригласить для устройства вашей шиферной кровли опытных специалистов.

Еще небольшое замечание – в процессе эксплуатации кровли бывают ситуации, когда возникает необходимость залезть на шиферную кровлю. То ли трубу покрасить, то ли антенну починить. Шифер достаточно прочный и крепкий материал, но во избежание его повреждения при монтаже необходимо использовать деревянную лестницу, положив
ее на кровлю, и наступать только на нее.

Спецификации шиферной кровли и сайдинга

Раздел 07315 – Шиферная черепица

1. 1 КВАЛИФИКАЦИЯ

Подрядчик должен предоставить квалифицированных рабочих, обученных и имеющих опыт монтажа шиферных кровельных систем данной конфигурации, и должен предоставить документацию за 3 года работ данного типа. Подрядчик должен знать и выполнять работы в соответствии с NRCA 0405. Должен быть предоставлен список выполненных установок с указанием, когда, где и для кого они были выполнены.

1.2 ДОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

Материалы должны поставляться в невскрытых связках и контейнерах изготовителя с четкой маркировкой и наименованием изготовителя. Черепицу следует хранить в соответствии с печатными инструкциями производителя. Рулонные товары должны храниться на конце в вертикальном положении. Непосредственно перед укладкой рубероид должен храниться в течение 24 часов в помещении с температурой не ниже 10°С/50°F.

1.3 УСЛОВИЯ ПРОЕКТА/ПЛОЩАДКИ

1.3.1 Требования к окружающей среде

Работы по укладке шиферной кровли должны продолжаться, когда существующие и прогнозируемые погодные условия позволяют выполнять работы в соответствии с рекомендациями производителя и гарантийными требованиями.

1.3.2 Хранение материалов

Материалы не должны храниться на кровельных настилах таким образом, чтобы они создавали чрезмерную нагрузку и/или повреждали настил и опорную конструкцию. Следует избегать размещения нагрузок в середине пролетов каркаса. Наложенные нагрузки должны быть хорошо распределены.

1.3.3 Единицы работы

Единицы работы должны быть установлены, включая удаление существующих материалов, подготовку существующих поверхностей и нанесение подложки и гвоздезабивателей, а также соответствующую временную и/или постоянную гидроизоляцию, чтобы единица работы могла быть завершена до конца каждого рабочего дня. .

1.3.4 Временные защитные материалы

Материалы должны предоставляться и храниться на объекте в любое время для временной кровли, гидроизоляции и другой защиты, когда задержки и / или изменившиеся погодные условия не позволяют завершить каждую единицу работы до конца каждого рабочего дня. Материалы, которые использовались для временной кровли, гидроизоляции и другой защиты, должны быть удалены и утилизированы.

1.3.5 Чертежи

Подрядчик должен представить чертежи, как указано в параграфе «Предоставление материалов» в рамках SD-02.

1.4 ГАРАНТИЯ

Должна быть предоставлена ​​гарантия в отношении дефектов материала и качества сборки шиферной кровли, включая связанный с ней металлический отлив, сроком на 10 лет с даты окончательной приемки работ.

2.1 МАТЕРИАЛЫ

(Отредактируйте эти абзацы в соответствии с требованиями проекта. Наиболее распространенные методы выделены светло-зеленым цветом.)

2.1.1 Существующий планшет

(ТОЛЬКО при повторном использовании существующего планшета)

Неповрежденные и пригодные к эксплуатации существующие сланцевые материалы должны быть утилизированы и использованы повторно, когда это возможно. Новый сланец, встраиваемый в существующие шиферные крыши, должен максимально соответствовать существующим…

2.1.2 Шифер

Шифер должен соответствовать ASTM C 406. Шифер должен быть класса A (ASTM S1), твердая, плотная порода, перфорированная или просверленная под два гвоздя каждый. Треснувший шифер использовать нельзя. Открытые углы должны быть заполнены. Сломанные углы на закрытых концах, которые снижают прочность гвоздей или укладку водонепроницаемой крыши, не допускаются.

2.1.2.1 Кровельный шифер стандартной толщины

Шифер должен быть [[гладкой текстуры], [шероховатой текстуры]] стандартной толщины ¼ дюйма. Шифер должен быть [[_____] на [_____] постоянной ширины] или [(16”, 18”, 20”, 24” ____ длины в произвольной ширине] [градуированная длина]. Свяжитесь с Black Diamond Slate LLC (877-229- 9277) для наличия стандартного размера.Дополнительная толщина сланца может быть от 3/8 до ½ дюйма и от ½ до ¾ дюйма.

2.1.2.2 Ступенчатый шифер

(ТОЛЬКО при использовании градуированных размеров)

Шифер должен быть [[гладкой текстуры] [шероховатой текстуры]] и иметь разную толщину от [_____] на карнизе до [_____] на коньке; процент каждой толщины должен быть соответственно [_____]. Толщина должна быть смешанной в различных слоях, от более тяжелых и толстых сланцев в нижних слоях крыши до более тонких сланцев на коньке. Шифер должен иметь стандартную случайную ширину, градуированную по длине от [_____] на карнизе до [_____] на коньке, и должен применяться со стандартными нахлестами и обнажениями толщиной 75 мм/3 дюйма.

2.1.2.3 Грифельные цвета

Сланец должен быть не тускнеющим и не подверженным атмосферным воздействиям. Цвет должен быть [черный, темно-серый, светло-серый, зеленый, серо-зеленый, пурпурный, красный или эквивалент существующему сланцу]. Свяжитесь с Black Diamond Slate LLC (877-229-9277) для подачи образцов.

2.1.2.4 Утвержденный поставщик

Планшет должен быть предоставлен Black Diamond Slate LLC, Savannah, GA (877) 229-9277 или (912) 964-9601. www.blackdiamondslate.com

2.1.3 Подкладочная мембрана

На всех поверхностях, подлежащих покрытию сланцем, должна быть предусмотрена подстилающая мембрана. Мембрана должна состоять из [пропитанного асфальтом войлока] или [высокопрочной композитной самоклеящейся мембраны].

2.1.3.1 Рубероид

Кровельный войлок должен быть битумным войлоком, пропитанным асфальтом, тип II, битумный войлок № 30 в соответствии со стандартом ASTM D 226.

2.1.3.2 Эластомерная мембранная подложка

Мембрана должна представлять собой композитную самоклеящуюся мембрану холодного нанесения из высокопрочной полиэтиленовой пленки толщиной не менее 0,10 мм / 0,004 дюйма с противоскользящим тиснением, покрытую с одной стороны толстым слоем прорезиненного битума клеевой консистенции, перевитую одноразовым силиконом. разделительный лист с покрытием. Значения прочности на растяжение и относительного удлинения должны быть не менее 1,7 МПа / 250 фунтов на кв. дюйм при испытании в соответствии с ASTM D 412, а эластичность не должна изменяться при испытании в соответствии с ASTM D 146.

2.1.3.3 Принадлежности для эластомерных мембран

Двухкомпонентный уретан, мастика и грунтовка должны быть одобрены производителем мембраны. Обшивка, покрытие компенсационных швов, временная защита от УФ-излучения и угловые галтели должны соответствовать рекомендациям производителя мембраны.

2.1.4 Гвозди

Гвозди должны быть сплошными медными гвоздями с большой шляпкой из металла номер 10 или 11 калибра. Гвозди должны быть 3d для сланца длиной 450 мм / 18 дюймов или меньше; Гвозди 4d должны использоваться для шифера 500 мм / 20 дюймов или более, а гвозди 6d должны использоваться для шифера на бедрах и коньках. Более толстые сланцы требуют более длинных и тяжелых гвоздей. Правильный размер определяется добавлением 25 мм / 1 дюйм к удвоенной толщине сланца. Гвозди должны быть достаточной длины, чтобы врезаться в кровельное покрытие. Гвозди, используемые для крепления медных накладок и шифера на передних кромках, ребрах, коньках и карнизах, подверженных ветровым повреждениям, должны иметь кольцевую конструкцию.

2.1.5 Мигание

Наплавка должна быть 0,57 кг / 20 унций, медь легкого холоднокатаного отпуска (H00) в соответствии со стандартом ASTM B 370. Обшивка должна соответствовать требованиям, указанным в Разделе 07600 «ОБЛИЦОВКА И ЛИСТОВОЙ МЕТАЛЛ».

2.1.6 Эластичный цемент

Эластичный цемент должен представлять собой одобренную марку водостойкого эластичного цемента для сланца, цвет которого максимально приближен к общему цвету сланца.

2.1.7 Кислотно-нейтрализующая промывка

(ТОЛЬКО если существующие участки сланца должны быть очищены и оставлены в эксплуатации)

Кислотно-нейтрализующая промывка должна представлять собой неразрушающую промывку, разработанную для нейтрализации воздействия кислотных отложений, образовавшихся в результате прошлого сжигания ископаемого топлива (особенно угля). Промывка не должна изменить цвет, внешний вид или срок службы шиферной кровли, медных накладок и аксессуаров, подстилающего слоя, клея или поверхностей стен здания.

2.1.8 Герметики

Герметики

, при необходимости, должны соответствовать рекомендациям производителя шифера.

3.1 ЗАЩИТА ПОВЕРХНОСТЕЙ КРЫШИ

Должны использоваться оборудование (например, коньковые лестницы с мягкой подкладкой) и методы, предотвращающие повреждение крыши в результате движения людей или материалов. Подрядчик несет ответственность за контроль поломки нового или существующего шифера сверх указанного. Ход работ должен быть изложен и представлен Ответственному за заключение контракта, чтобы другие специалисты не могли работать над завершенной кровлей или над ней. Персонал, работающий на крыше, должен иметь надлежащую обувь, которая не повредит шифер, а подошвы обуви должны быть изготовлены из материала, предотвращающего падение.

3.2 СНЯТИЕ СИЛЕНЦА

(ТОЛЬКО при частичной замене или ремонте кровли)

Подрядчик должен проверить каждый лист на герметичность и возможность дальнейшего использования. Проверку проводят широкими плоскогубцами с плоскими губками. Шиферы, скрепленные немедными крепежными элементами, должны быть повторно закреплены надлежащими медными крепежными элементами.

3.3 ПОДГОТОВКА ПОВЕРХНОСТЕЙ

Поверхности настила крыши должны быть гладкими, чистыми, прочными, сухими и не иметь незакрепленных досок, больших трещин и выступающих концов, которые могут повредить кровлю. Посторонние частицы должны быть удалены из областей блокировки, чтобы обеспечить правильную посадку и предотвратить попадание воды. Перед укладкой шифера вентиляционные отверстия и другие выступы через крышу должны быть должным образом залиты и закреплены на месте, а выступающие гвозди должны быть надежно забиты.

3.4 ТОЙЛЬ

Войлок должен быть уложен горизонтальными слоями со стыками внахлест по направлению к карнизу и на концах не менее 50 мм 2 дюйма и закреплен вдоль внахлест и на концах по мере необходимости, чтобы удерживать войлок на месте и защищать конструкцию до тех пор, пока она не будет покрыта сланцем. Войлок должен сохраняться целым, плотным и целым. Войлок должен накладываться на бедра и выступы не менее чем на 300 мм / 12 дюймов, чтобы образовать двойную толщину, и должен накладываться на 50 мм 2 дюйма по металлу впадин или встроенных желобов.

3.5 ЭЛАСТОМЕРНАЯ МЕМБРАННАЯ ПОДКЛАДКА

(Композитная самоклеящаяся мембрана будет использоваться в местах, где возможны обледенение (ледяные запруды) и ливневые дожди. В таких местах установка подстилающего слоя будет подробно описана на чертежах. Отредактируйте эти параграфы в соответствии с требованиями проекта. .)

3.5.1 Подготовка поверхности

Пыль, грязь, незакрепленные гвозди или другие выступы должны быть удалены. Грунтовка не требуется для деревянных или металлических поверхностей, но необходима для бетонных или каменных поверхностей.

3.5.2 Грунтовка

Грунтовка

наносится с расходом 6–9 кв. м/л / 250–350 кв. футов/галлон. Грунтовка наносится распылителем или малярным валиком. Настилы из соснового дерева должны быть покрыты фанерой толщиной не менее 6 мм / ¼ дюйма перед нанесением мембранного покрытия.

3.5.3 Температура

Мембрана должна применяться только в хорошую погоду, когда температура воздуха и поверхности выше 5° C / 40° F.

3.5.4 Применение мембраны

Мембрана

должна применяться в соответствии с инструкциями производителя. Мембрана крепится непосредственно к кровельному покрытию. Мембрана должна быть разрезана на куски длиной от 3 до 4,5 метров / от 10 до 15 футов и повторно смотана в рулон. Разделительная бумага должна быть отодвинута на 300–600 мм / 1–2 фута; мембрана должна быть выровнена по нижнему краю крыши, и должны быть размещены первые 300–600 мм / 1–2 фута. Разделительная бумага под мембраной должна быть отделена от мембраны. Мембрана должна быть прижата на место. Нижние края необходимо плотно прикатать обоев или ручным валиком. Для защиты ледяных дамб мембрана должна быть установлена ​​так, чтобы она достигала точки выше ожидаемого самого высокого уровня ледяных дамб; см. чертежи. Концы и края должны перекрываться минимум на 150 мм / 6 дюймов. Мембрана не должна быть загнута на открытую поверхность края крыши.

3.5.5 Применение в долине и хребте

Мембрана должна быть разрезана на куски длиной от 1,2 до 1,8 метра / от 4 до 6 футов. Лист разделительной бумаги должен быть отслоен и центрирован над впадиной или гребнем, затем задрапирован и прижат на месте, работая от центра впадины или гребня наружу в каждом направлении. Для впадин мембрану следует накладывать, начиная с нижней точки и продвигаясь вверх. Все листы должны располагаться внахлест минимум на 150 мм / 6 дюймов.

3.5.6 Вертикальные мембранные отливы

Вертикальные настенные установки должны быть обработаны грунтовкой перед нанесением мембраны. Грунтовка наносится из расчета 6-9 кв. м/л / 250-350 кв. футов/галлон. Мембрана должна быть завернута на стены и слуховые окна, как указано на чертежах. Вертикальные заделки мембран должны быть закреплены механически. Вертикальные соединения должны быть покрыты мастикой, одобренной производителем мембраны. Мембрана может быть загнута на фасцию при условии, что она будет закрыта металлической кромкой желоба или другим материалом.

3.5.7 Защита

Подложка из эластомерной мембраны

не должна подвергаться постоянному воздействию солнечных лучей. Мембрана должна быть покрыта открытыми кровельными материалами как можно быстрее. Мембрана, поврежденная из-за воздействия солнечных лучей, должна быть заделана до нанесения окончательного кровельного покрытия.

3. 6 МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ

Металлический отлив должен быть, как показано, на пересечениях вертикальных или выступающих через крышу поверхностей или к которым примыкает крыша, таких как стены, парапеты, слуховые окна и стороны дымоходов. Установка гидроизоляции должна производиться в соответствии с Разделом 07600 «ФАЙЛЕМ И ЛИСТОВОЙ МЕТАЛЛ».

3.7 НАКЛАДКА

3.7.1 Ремонт и замена

Существующие многоразовые сланцы, удаленные из зоны ремонта, должны быть перемешаны с новыми сланцами, чтобы обеспечить плавный визуальный переход между новыми и существующими областями. Шлейф должен применяться, как показано на рисунке.

3.7.2 Курсинг по грифельной доске

Сланец должен выступать на 50 мм / 2 дюйма на карнизах и на 25 мм / 1 дюйм на концах фронтонов и должен быть уложен горизонтальными рядами с нахлестом 75 мм / 3 дюйма (если не указано иное), и каждый ряд должен разрывать стыки с предыдущим один не менее чем на 75 мм / 3 дюйма. Шифер на линии карниза или карниза должен быть удвоен и скошен на 6 мм / ¼ дюйма деревянной брусовой планкой, используя шифер такой же толщины для нижнего карниза на первом открытом ряду. Шифер под карнизом должен быть примерно на 75 мм / 3 дюйма длиннее, чем обнажение первого слоя. Не должно быть сквозных стыков от поверхности крыши до подстилающего слоя.

3.7.3 Забивание гвоздями

Каждый шифер должен быть закреплен как минимум двумя медными гвоздями достаточной длины, чтобы проникнуть в настил крыши не менее чем на 19 мм / ¾ дюйма или насквозь настил, в зависимости от того, что меньше. Там, где видна нижняя сторона настила крыши, например, в нависающих карнизах, гвозди должны быть достаточно длинными, чтобы проникнуть в настил крыши, но не настолько длинными, чтобы их можно было вбить сквозь настил. Шляпки гвоздей для шифера должны только касаться шифера и не должны быть забиты «домой» или тянуть шифер, а оставлены так, чтобы шляпки просто очищали шифер, чтобы шифер повис на гвозде. Гвозди в шиферах, перекрывающих листовые металлоконструкции, не должны прокалывать листовой металл. Открытые ногти допускаются только в верхних слоях, где это неизбежно. Открытые шляпки гвоздей покрывают эластичным цементом. Вальмовые и коньковые сланцы должны быть уложены на эластичный цемент, густо размазанный по открытой поверхности подслоя сланца, надежно прибиты гвоздями и отмечены эластичным цементом.

3.7.4 Вертикальные поверхности

Шифер должен быть аккуратно уложен вокруг труб, вентиляторов, дымоходов и других вертикальных поверхностей.

3.7.5 Бедра

Бедра должны быть уложены в виде [седловидного] [веерообразного] [скошенного] [бостонского] бедра, как показано на рисунке.

3.7.6 Гребни

Гребни должны укладываться в виде [седловых] [гребенчатых] [ленточных седловых] гребней. Гвозди гребенчатого шифера должны проходить через стыки шифера внизу. Гребеночный шифер должен быть уложен с той же экспозицией, что и следующий ряд вниз.

3.7.7 Долины

Долины должны быть заложены в виде [открытых] [закрытых] [круглых] ендов.

3.8 ПРИНАДЛЕЖНОСТИ ДЛЯ ШИФЕРНЫХ КРЫШ

3.8.1 Сверчки или седла

Вертикальные поверхности, которые выступают через поверхность крыши под прямым углом к ​​скату крыши, должны иметь сверчок (иногда называемый седлом), встроенный в крышу для отвода воды от задней части вертикального элемента, как показано. Сверчки легкой стропильной конструкции, покрытые обшивкой, подкладкой и медным листовым металлом, указанные в Разделе 07600 ПРОФИЛЬ И ЛИСТОВОЙ МЕТАЛЛ. Если площадка для крикета большая и открыта для обзора, она должна быть спланирована так же, как и другие области крыши. Енды открытого типа следует формировать с основной кровлей на площадках для игры в крикет. Размер сверчка во многом определяется состоянием кровли. Если не указано иное, уклон сверчка должен быть таким же, как уклон крыши.

КОНЕЦ РАЗДЕЛА

Ремонт шиферной крыши Bondi Sydney Specialists

Что такое шифер?

Сланец — это тип метаморфической породы, то есть форма существующей породы, которая претерпела трансформацию из-за сильного нагрева и давления. Это мелкозернистая порода, часто серого цвета, однако сланец встречается самых разных цветов даже в одном месте. Например, сланец из Северного Уэльса может иметь множество оттенков серого от бледного до темного, а также может быть фиолетовым, зеленым или голубым. Сланец не следует путать со сланцем, из которого он может быть образован, или сланцем, который подвергся гораздо более интенсивному воздействию тепла и давления.

Как укладывается ваша шиферная крыша

Шифер укладывается на обрешетку в виде «кирпичной связки», т. е. стыки между ними выровнены по центру шифера сверху и снизу, а расстояние между сторонами составляет около 3 мм.

Эта компоновка дает двойное покрытие внахлест (т. е. верхняя часть каждого сланца покрыта двумя сланцами, центр сланца следующего ряда и нижняя часть сланца над ним). Нахлест будет зависеть от уклона крыши – чем круче скат, тем меньше требуется нахлест.

Нижний ряд шифера у фризовой доски состоит из более короткого шифера для обеспечения двойного нахлеста первого ряда полного шифера, нижние кромки этого карнизного шифера и первого ряда цельного шифера должны совпадать

Верхний ряд сланца на коньке также состоит из половинок сланца, чтобы следующий ряд внизу имел двойной перехлест. Верхний край второго ряда вниз должен быть на уровне, где он будет закрыт коньковой плиткой.

Как режется кровельный шифер

Сланец по своей природе представляет собой слоистый материал, который может отслаиваться.

Использование пары шиферных ножей, очевидно, является предпочтительным вариантом (они поддерживают обе стороны разреза снизу, в то время как разрез выполняется лезвием, опускающимся между опорами).

В качестве альтернативы, если грифельная доска не слишком толстая, держите грифельную доску лицевой стороной вниз так, чтобы она свисала с края плоской поверхности вдоль линии разреза. Двигаясь на себя, используйте край кельмы для каменной кладки, чтобы отколоть по линии и удалить отходы.

Крепление черепицы Slate

Алюминиевые гвозди следует использовать вместо оцинкованных гвоздей, поскольку алюминий не подвергается коррозии, в то время как оцинкованное покрытие имеет тенденцию к коррозии. В качестве альтернативы можно использовать гвозди из меди или нержавеющей стали.

Сланец можно прибить по центральной линии или ближе к вершине. Когда шифер прибит сверху, гвозди закрыты двумя сланцами и поэтому менее открыты, но, будучи закрепленными только с одного конца, они рискуют быть поднятыми ветром и с большей вероятностью сломаются. Прибивание шифера по центральной линии снижает защиту гвоздей, но снижает риск их поднятия ветром. Как правило, лучше прибить их по центральной линии, используя нержавеющие гвозди.

Нужно быть очень осторожным, чтобы не переусердствовать с гвоздями, достаточно просто защемить поверхность шифера – чрезмерное забивание гвоздей может повредить шифер (от удара головки молотка по поверхности) и создать ненужную нагрузку на шифер, что сделает его скорее всего сломается.

Большинство искусственных сланцев поставляются с уже просверленными отверстиями, при необходимости отверстия для гвоздей должны быть просверлены на расстоянии не менее 30 мм от края и 25 мм от верха.

Начните выравнивать и прибивать нижний ряд половинок шифера на краю или в другом подходящем месте — работайте от этой точки вдоль и вверх по крыше. Следите за положением отверстий по отношению к рейкам, это должно помешать вам сойти с линии.

Различные типы кровельных материалов, включая шифер

Внешняя часть крыши сильно различается в зависимости от наличия материала. В простой народной архитектуре кровельным материалом часто является растительность, такая как солома, наиболее прочной из которых является морская трава со сроком службы около 40 лет. Во многих азиатских странах бамбук используется как для несущей конструкции, так и для внешнего слоя, где расщепленные стебли бамбука укладываются попеременно внахлест. В районах с обилием древесины используется деревянная черепица, а в некоторых странах кору некоторых деревьев можно снимать толстыми, тяжелыми листами и использовать для кровли.

В 20-м веке началось производство композитной черепицы, которая может служить от тонкой 20-летней черепицы до самой толстой черепицы с ограниченным сроком службы, стоимость которой зависит от толщины и долговечности черепицы. Когда слой черепицы изнашивается, его обычно снимают вместе с подложкой и кровельными гвоздями, что позволяет установить новый слой. Альтернативным методом является установка другого слоя непосредственно поверх изношенного слоя. Хотя этот метод быстрее, он не позволяет осматривать обшивку крыши и устранять повреждения, вызванные водой, часто связанные с изношенной черепицей. Наличие нескольких слоев старой черепицы под новым слоем приводит к тому, что кровельные гвозди располагаются дальше от обшивки, что ослабляет их сцепление. Самая большая проблема с этим методом заключается в том, что вес дополнительного материала может превысить допустимую нагрузку конструкции крыши и вызвать обрушение.

Сланец — идеальный и прочный материал, в то время как в швейцарских Альпах крыши сделаны из огромных каменных плит толщиной в несколько дюймов. Сланцевая кровля часто считается лучшим видом кровли. Шиферная крыша может прослужить от 75 до 150 лет и даже дольше. Однако установка шиферных крыш часто обходится дорого — например, в США шиферная крыша может стоить столько же, сколько и остальная часть дома. Часто первая часть шиферной крыши выходит из строя из-за крепежных гвоздей; они разъедают, позволяя сланцам скользить. В Великобритании это состояние известно как «ногтевая болезнь». Из-за этой проблемы рекомендуются крепежные гвозди из нержавеющей стали или меди, и даже они должны быть защищены от непогоды.

Крыши из срезанного дерна (современные, известные как зеленые крыши, традиционные – как дерновые крыши) обладают хорошими изоляционными свойствами и все чаще поощряются как способ «озеленения» Земли. Самонные крыши представляют собой крыши из глины, смешанные со связующим материалом, таким как солома или шерсть животных, и оштукатуренные на токарных станках, чтобы сформировать плоскую или пологую крышу, обычно в районах с небольшим количеством осадков.

В районах, где много глины, крыши из обожженной черепицы были основной формой крыш. Литье и обжиг черепицы — это отрасль, которая часто связана с кирпичным заводом. В то время как форма и цвет плитки когда-то были региональными особенностями, теперь плитка многих форм и цветов производится в промышленных масштабах, чтобы удовлетворить вкус покупателя.
