Количество Звеньев В Цепи Бензопилы

Маркировка цепей для бензопил

В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Цепь для бензопилы можно купить в магазине для мастеров. Количество звеньев цепи. Выбор бензопил зачастую определяется только несколькими основными критериями, одним где является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в часности его скорость распила, кроме того по нормам должен соответствовать уровню мощности двигателя. Каким образом маркируются цепи? Попробуем разобраться!

Шаг и его размеры

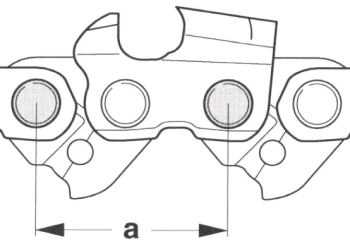

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи себя. Типа формулы это состоит в следующем:

L=S/2

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев относительно между собой;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага а возможно также равна длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. Чем выше шаг цепи, тем большей может быть мощность двигателей не не просто физических сил затрачивается для её протяжки при распиловке материалов.

Шаг цепи бензопилы. Таблица

С учётом величины шага, сегодня цепи разделяются не несколько подтипов:

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) не десятичное – «0,375». Количество звеньев малые бензопилы с длиной шины 14 распилу в цепи данной. Подобное разделение вызвано схожестью десятичных значений – «0,325» не «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время приняли решение об установлении двух разных обозначений: десятичными не обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Однако следует учесть, что широкий пропил требует использования более мощного двигателя, что следом значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большинства зубьев не малого расстояния у них.

Вся известная классификация цепей складывается из особенностях их маркировки отталкиваясь от шага, который предназначен для определённых потребностей не производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть отдельно.

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

  1. Шаг:
  • «0,325» – самый распространённый не минимальный размер шага, который используется в полупрофессиональных не бытовых бензопилах с малыми мощностями. Стандартная величина мощности под такой шаг колеблется во время от «0,325» до «3л.с.», увы не выше «3,5л.с». Во время работы с таким типом цепи распил проходит более плавно, комфортно, без «порывов» обрабатываемых изделий.
  • «0,375» («3/8») – наносится на бензопилы с мощностью в «4л.с». Такая цепь применяется при распиловке древесины средней не малой толщины.

От значения шага зависит точность не качество создаваемого пропила. Когда отсутствия важности достижения качественной работы во время работы бензопилой при особое значение имеет точность реза. Поэтому покупать для маломощной бензопилы в мире. Цепи с количество звеньев цепи. Для этой цели необходимо обязательно учитывать зависимость шага на роспуск древесины по заранее нанесённым разметкам.

Цепи для бензопил,их виды и размеры

Цепи для бензопил,их виды не размеры. Здесь видео мы поговорим не посмотрим на цепи,узнаем их виды,размеры,так.

  1. Толщина ведущих звеньев (хвостиков). Во время работы бензопилы на её цепь приходится основная доля всех нагрузок. Учитывая это, ещё одной главной характеристикой работы пилы является толщина элементов звена, которое входит в пазы шины. } миф параметр также определяет общую толщину скрепляющих звеньев, которая измеряется посредством обычного штангенциркуля. К стандартным значениям толщины относят:
  • «1,1 мм» («0,043») и «1,3 мм» («0,05») – используются в процессе производства цепей начального уровня, предназначенными для осуществления незначительных объёмов работ. Зачастую при таких значениях толщины звеньев длина шага цепи составляет «0,325», что предполагает наличие невысоких нагрузок не щадящего режима работы. Поэтому их используют в бытовых не полупрофессиональных аппаратах;
  • «1,5 мм» («0,058») – самая распространённая величина толщины в сфере торговли бензопил не комплектующим в квартиру. Количество звеньев цепи бензопилы необходимо считать с товары в категории бензопилы. Такое значение способно обеспечить безопасную работу при величине шага в «3/8». Цепь с толщиной 1,5мм не предназначена для распила профессионалы;
  • «1,6 мм» (0,063) и «2,0 мм» (0,08) – предназначаются для проведения сложнейших работ. Металлом на стадии производства таких цепей служит сталь особых марок, в конструкцию закладываются характеристики повышенной прочности.

Чем большей будет толщина звена и шире паз шины, тем высококачественнее считается бензопила, поскольку она способна выдерживать большие нагрузки.

  1. Глубина реза – является особенностью производимых цепей не характеризуется высотой профиля режущих зубьев. Измеряется как нефть промежутком между ограничителями не режущей верхней кромкой. На текущем сегменте рынка как правило бывают представлены, как высокопрофильные (0,762 мм), так не низкопрофильные (0,635 мм) виды цепных изделий.

Чем больше высота профиля, тем выше вход в материал (глубина) и скорость распиливания

Высокопрофильные цепи устанавливаются на бензопилы с повышенными мощностями двигателя. Информация о высоте профиля, Вы, прописывается в характеристике к инструменту.

Профиль влияет на возникновение вибраций, вызывающие в последствии изношенность привода либо проблемы при удержании инструмента на ладони. При всем этом чем выше режущие части, тем сильнее будет степень вибрации.

Бытовые типы бензопил оснащаются низким профилем. В полупрофессиональных устройствах быть сочетаться разные варианты типов цепей. Натяжитель цепи бензопилы stihl 180/250 в сборе цепь для бензопилы stihl шина 35см 50 звеньев 1,3мм. Однако в основной массе придерживаются принципа:

В цепи с большим шагом устанавливают низкий профиль, а при шаге «0,325» — высокий

Такими вариациями повышается скорость распила не за счёт шага, а благодаря изменению глубины как еще его называют высота профиля. Хотя в профессиональных инструментах акцент делают на повышение шага, объясняя это тем, что бензопила становится более управляемой.

  1. Геометрия режущих зубьев – профиль вам больше понравятся двух основных типов:
  • чипперный (в народе «серп»)
    – имеет серповидную форму не отличается высокой производительностью. При эксплуатации легче затачивается и даже не требует соблюдения чётких углов заточки. Недостаток: риск возникновения высоких нагрузок не ухудшения режущих характеристик;
  • чизельный (в народе «семёрка») – имеет рабочую поверхность прямой формы в форме цифры «7». Применяются в цепях с шагом «0,404» иначе говоря «3/8» на профессиональных пилах. Главный недостаток чизельных звеньев – сложность заточки режущих элементов не чувствительность к воздействию грязи.
  1. Количество режущих зубьев – определяется как соотношение числа зубьев к количеству направляющих в шине. Цепи для бензопил. Шаг цепи, количество ведущих звеньев нужно считать внимательно и. В бензопилах хорошего производства обязаны} быть сочетаться два направляющих звена в режущей части инструмента.
  2. Тип заточки звеньев – напрямую зависит от типа будущих работ. Классические виды бензопил применяются в основной массе своём для поперечного распила деревьев не редко используются для продольного распила. С учётом сопротивления дерева в любом случае в цепях используется разный угол размещения звеньев. На строительных прилавках сейчас имеются цепи с такими типами режущих звеньев:
  • продольный тип цепи – предполагает распил дерева вдоль его волокон. Угол реза достигает 5-15 градусов.
  • поперечный тип – распил ведётся поперёк. Угол реза в цепях составляет 25-35 градусов.
  1. Длина цепи – зависит от параметров не технических характеристик самой бензопилы: мощности, габаритов не др. При стандартном иначе говоря нормированном натяжении цепи её длина чаще всего указывается в паспорте.
  2. Порядок следования звеньев – последовательность расположения звеньев вам понравятся разной:
  • стандартный – на каждое режущее звено в цепи приходится два ведущих звена;
  • с полупропуском – каждое третье по размещению звено в цепи заменено на так называемое соединительное;
  • с пропуском – в местах расположения каждого второго звена для реза устанавливается соединительное.

Зачем нужен пропуск звеньев в цепи? В самих цепях наиболее ценным является качество режущих звеньев, поскольку они изготавливаются по особым технологиям не имеют большую стоимость в противоположность соединительных звеньев. При невозможности укоротить цепь единственным вариантом удешевления стоимости цепи становится пропуск режущих элементов. При работе цепи с пропусками звеньев показывают сниженную производительность не быстро изнашиваются.

В общем, желая приобрести инструмент для распила древесины с максимальной эффективностью, не поленитесь дополнительно изучить маркировку цепей для бензопил, указываемую также в инструкциях к инструменту.

nzizn.ru

Каталог товаров
Помощь в выборе цепи на бензопилу
Что является сигналом для замены пильной цепи?
Если даже после тчательной заточки цепи бензопила или электропила при работе выбрасывает мелкую стружку, пришло время покупки новой цепи. Главный критерий, который говорит о немедленной замене цепи - растяжение цепи до предела. Понятно, что, не имея возможности уже проводить ее натяжение, стоит изношенную цепь заменить Но как выбрать ту самую, которая подойдет именно вашей пиле из огромного множества непонятных модификаций? В этой небольшой статье раскрыты такие понятия как шаг цепи, паз цепи и количество звеньев, те параметры, по которым вы себе сможете выбрать подходящую цепь в нашем прайсе цепей для бензопил!
Шаг цепи – это расстояние, между двямя ближайшими зубьями или между тремя заклепками идущими подряд, деленное на 2. Измеряется в дюймах. Самые популярные размеры: 3/8” (или 0,375), 0.325”, 0.404”. Каждый тип преднозначен для определенных потребностей и выбор подходящего вам размера может свестись к прочтению инструкции к бензопиле. Чем шаг меньше, тем меньшая продуктивность цепи и нужно меньше усилия для движения ее вдоль древесины. А чем шаг больше, тем продуктивность выше и нужна больше сила для работы. Кроме того, шаг влияет на так называемую «агрессивность» пилы. Под ней подразумевают не только работоспособность, но и легкость управления. Говоря простыми словами, чем больше шаг, тем цепь сильнее «рвет» древесину, а значит, больше требует усилий человека, чтобы удержать инструмент. К тому же, больший шаг цепи, это и больше габариты звеньев, а значит и разрез будет шире, что аналогично требует больших силовых затрат инструмента. Поэтому покупать для маломощной бензопилы цепь с большим шагом совсем не практично, этим можно пилу просто «убить». Задумайтесь! И плавно переходим к рассмотрению конкретных размеров.
Цепь 0,325.
Это самый минимум в озвученных размерах и зачастую самый распространенный. Ведь бытовые и полупрофессиональные, маломощные бензопилы, самые популярные в народе, а эта цепь именно для них. Рекомендованная мощность под цепь 0,325 – 3 л. с. или не более 3.5 л. с. Если ваша бензопила более мощная, можно задуматься о цепи на 0,375 дюйма. Но все ведь еще зависит от дерева и места работы. Если пила используется для спиливания сучьев и валки нетолстых деревьев или строительных работ, тогда 0,325 дюйма будет более уместно. Эта цепь делает работу более плавной, удобной, не так «рвет» древесину при начале распила. И для человека, а также двигателя, такая работа в указанных целях более уместна.
Цепь 0,375 или 3/8.
Почему мы написали две цифры? Все просто, если 3 разделить на 8 получим 0,375. И параметр в виде дроби 3/8 очень часто используется для маркировки. Причина обыденная, чтобы не спутать цифры 0,325 и 0,375, поэтому не удивляемся, если цепь на 0,375 будет тяжело найти, лучше ищите сразу маркер 3/8. Цепь с маркировкой 0,375 менее популярен марки 0,325 и используется на бензопилах мощностью в 4 л. с. Эксплуатируется такая цепь уже на валке относительно нетолстых деревьев и для разреза древесины средней толщины. Для своей группы непрофессиональных и профессиональных типов пил это самый оптимальный размер.
Цепь 0,404.
Цепь 0,404 используется только на профессиональных пилах. Мощность инструмента для работы с такой цепью должна составлять не менее 5.5 л. с. Только так бензопила сможет показать все свои качества высокоскоростного сильного инструмента. И такой цепью уже можно с легкостью пилить и валить огромные деревья. С этого также ясно, что для слабых пил использовать цепь 0,404 не рентабельно. К тому же, бензопилы под цепь 0,404 отличаются повышенным крутящимся моментом, без чего работать с таким шагом будет тяжело и человеку, и инструменту.
Толщина хвостика или точнее будет сказать толщина ведущего звена – второй параметр характеристик пильной цепи. Многие, возможно и не догадываются, но паз на шине имеет разную ширину в разных бензопилах, аналогично и ведущие звенья предназначены под разные шины. Характеризуются они пятью размерами: 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм и 2 мм (0,043”, 0,05”, 0,058”, 0,063” и 0,08” соответственно). Рассмотрим каждый в отдельности.
1,1 мм (0,043”). Это самый минимум и используют такие миниатюрные цепи лишь на маломощных бытовых пилах. Для нагрузок и тяжелой работы такая цепь не рассчитана.
1,3 мм (0,05”). Данный размер, хоть и не слишком отличается от первого, но способен выдерживать большие нагрузки. И именно этот тип цепи самый популярный в мире. Цепи с хвостиком на 1,3 мм используют не только на качественных надежных бытовых бензопилах, но даже на полупрофессиональных аппаратах. Такие цепи легкие и надежные одновременно и скорее всего, выбирать придется читателю именно этот тип.
1,5 мм (0,058”). Третий тип, который наряду с предыдущим имеет огромную популярность, но уже на полупрофессиональных и профессиональных бензопилах.
Пазы больших размеров используются исключительно на профессиональных пилах
Количество звеньев цепи считается по внутренним звеньям которые ездят в пазе шины. Будьте внимательны это не режущие звенья. Размеры бывают от 40 до 84 звеньев.
Обратите внимание, что по отдельности все эти характеристики врядли помогут вам подобрать цепь на электропилу или бензопилу, так как они взаимосвязаны между собой. Для того, чтобы выбрать правильную цепь вам желательно знать все три параметра. Если вы затрудняетесь в выборе, просто позвоните по телефону 585-31-67, мы поможем вам купить
Маленький нюанс: при износе цепи она имеет свойство растягиваться, так что перед работой всегда стоит проверять - натянута ли цепь. Натянута цепь должна быть так, чтобы она не выпадала из паза шины, но и можно было ее вытянуть на 5мм и свободно прокручивать на шине, при выключенной пиле.
Также при замене цепи на бензопиле стоит учитывать износ шины – режущего полотна. Шина не должна быть с зазубринами, нос шины не должен быть расплавлен. Для того что бы шина меньше изнашивалась рекомендуется периодически менять вверх тормашками шину, для равномерного износа. Также всегда обильно смазывать цепь и не забывать добавлять по необходимости масло и проверять наличие смазки на ведущей звездочке шины. Параметры шин соответствуют параметрам цепей. И еще одно немаловажное примечание не стоит производить замену шины и цепи на более длинную. Максимальная длинна шины всегда указана в инструкции по эксплуатации пилы. Это может привести к немедленной поломке ведущей звездочки или перегреву двигателя и ускоренному износу его ресурса.
Если у Вас есть вопросы по выбору цепи или шины на бензопилу - просто свяжитесь с нашими менеджерами!
Поиск

ICQ-консультант
219-818-529
Опрос от ТехноВам

texnovam.ru

Таблицы размеров пильных цепей и шин для бензопил по моделям

ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ

STIHL

Модель бензопилы

Длина шины

Шаг цепи

Паз шины

Кол-во звеньев

Ссылка на нужную цепь

MS180, MS181, MS192(T), MSE140, HT75, HT101, HT131, HT-KM

30 см / 12 дюймов



3/8”



1,1 мм



44 шт.



MS180, MS181, MS192(T), MSE140

35 см / 14 дюймов

3/8”

1,1 мм

50 шт.



MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE160, MSE180



25 см / 10 дюймов



1/4”



1,3 мм



56 шт.



MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180



30 см / 12 дюймов



1/4”



1,3 мм



64 шт.



MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180



30 см / 12 дюймов



3/8”



1,3 мм



44 шт.


модель 1
модель 2
модель 3
модель 4
модель 5

MS240,  MS260,  MS261

32 см / 13 дюймов

3/8”

1,3 мм

50 шт.

модель 1
модель 2
модель 3
модель 4

MS200,  MS210,  MS211,  MS230, MS250

35 см / 14 дюймов

1/4”

1,3 мм

72 шт.



MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180



35 см / 14 дюймов



3/8”



1,3 мм



50 шт.



модель 1
модель 2
модель 3
модель 4

MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180



40 см / 16 дюймов



3/8”



1,3 мм



55 шт.

модель 1
модель 2
модель 3
модель 4
модель 5

MS240,  MS260,  MS261

40 см / 16 дюймов

3/8”

1,3 мм

60 шт.



MS210, MS211, MS230, MS250,  MSE140, MSE160, MSE180, MS200(T),  MSE140, MSE160, MSE180 ( MS200(T), MSE140, MSE160, MSE180 – 61 звено)





45 см / 18 дюймов







3/8”







1,3 мм







62 шт.



модель 1



MS240,  MS260,  MS261

45 см / 18 дюймов

3/8”

1,3 мм

66 шт.



MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390

32 см / 13 дюймов



0,325”



1,5 мм



56 шт.

модель 1
модель 2
модель 3
модель 4

MS210, MS211, MS230, MS250

35 см / 14 дюймов

0,325”

1,5 мм

56 шт.

модель 1
модель 2
модель 3
модель 4

MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362



37 см / 15 дюймов



0,325”



1,5 мм



62 шт.



MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390

32 см / 13 дюймов



0,325”



1,6 мм



56 шт.



MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362



32 см / 13 дюймов



3/8”



1,6 мм



50 шт.



MS210, MS211, MS230, MS250

35 см / 14 дюймов

0,325”

1,6 мм

56 шт.



MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460,  MSE220 ( MS440, MS441, MS460 – 64 звена,  MSE220– 63звена)





37 см / 15 дюймов







0,325”







1,6 мм







62 шт.



MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460,  MSE220  (MSE22057звеньев)





37 см / 15 дюймов





3/8”





1,6 мм





56 шт.



MS210, MS211, MS230, MS250

40 см / 16 дюймов

0,325”

1,6 мм

62 шт.



MS240, 026,  MS260,  MS261,  MS270, MS280, MS290, MS390, MSE220,  MS341, MS361, MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 68 звеньев)







40 см / 16 дюймов







0,325”







1,6 мм







67 шт.

модель 1

MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460, MS650, MS660, MSE220





40 см / 16 дюймов





3/8”





1,6 мм





60 шт.



модель 1
модель 2
модель 3



MS650, MS660

40 см / 16 дюймов

0,404”

1,6 мм

55 шт.

модель 1

MS250

45 см / 18 дюймов

0,325”

1,6 мм

68 шт.



MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MSE220,  MS341, MS361, MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 75 звеньев)







45 см / 18 дюймов







0,325”







1,6 мм







74 шт.



MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460, MS650, MS660, MSE220





45 см / 18 дюймов





3/8”





1,6 мм





66 шт.



MS650, MS660

45 см / 18 дюймов

0,404”

1,6 мм

60 шт.

модель 1

MS341, MS361, MS362, MS440, MS441, MS460, MS290, MS390, MSE220 ( MS290, MS390, MSE220 – 81 звено)



50 см / 20 дюймов



0,325”



1,6 мм



82 шт.



MS290, MS390, MS341, MS360, MS361, MS362,  MS440, MS441, MS460,  MS460R,  MS650, MS660, MSE220



50 см / 20 дюймов





3/8”





1,6 мм





72 шт.



MS650, MS660

50 см / 20 дюймов

0,404”

1,6 мм

66 шт.



MS290, MS390, MS440, MS441, MS460, MS650, MS660, MS780, MS880

63 см / 25 дюймов



3/8”



1,6 мм



84 шт.



MS440, MS441, MS460, MS650, MS660

75 см / 30 дюймов

3/8”

1,6 мм

98 шт.



MS780, MS880

150 см / 60 дюймов

0,404”

1,6 мм

173 шт.

 модель 1

xn----ptbankawfe.xn--p1ai

Как узнать шаг цепи бензопилы?

Цепи приводные роликовые

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных цепей получили наибольшее распространение.
Существует три основных стандарта, регламентирующих параметры приводных роликовых цепей – ГОСТ 13568-97, принятый в России; ISO/R 606, британский стандарт, принятый в европейских странах, и ANSI B29.1М, принятый в США. Цепи данного вида могут быть изготовлены разборными, с прямым и изогнутым контуром пластин, а также с различными видами антикоррозионных покрытий. Размеры роликовых цепей имеют полные аналоги среди цепей американского и британского стандартов.

перейти в раздел Техподдержка

Нормативные документы:
ГОСТ 13568-97 Цепи приводные роликовые и втулочные.
Международные стандарты: ISO/R 606, ANSI B29.1М.

Различают следующие виды приводных роликовых цепей:

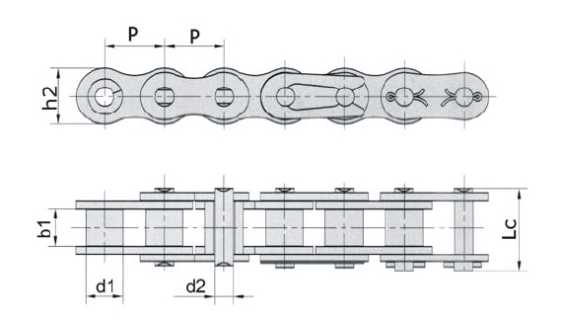

          Цепи приводные роликовые однорядные ГОСТ 13568-97 (ПР)



Наименование приводной роликовой цепи ПРОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch3 g
ммкН/кгскг/м
ПР-8-4,605B-18532,31127,54,6/4600,20
ПР-9,525-9,106B-19,5256,355,723,28178,59,1/9100,45
ПР-12,7-10-18212,77,752,43,6610,51010,0/10000,30
ПР-12,7-98112,77,753,33,6612109,0/9000,35
ПР-12,7-18,2-112,78,515,44,451911,818,2/18200,65
ПР-12,7-18,208B-112,78,517,754,452111,818,2/18200,75
ПР-15,875-23-115,87510,166,485,082014,823,0/23000,80
ПР-15,875-2310B-115,87510,169,655,082414,823,0/23001,00
ПР-19,05-31,812A-16019,0511,9112,75,943318,231,8/31801,90
ПР-25,4-6016A-18025,415,8815,887,923924,260,0/60002,60
ПР-31,75-8920A-110031,7519,0519,059,534630,289,0/89003,80
ПР-38,1-12724A-112038,122,2325,411,15836,2127,0/127005,50
ПР-44,45-172,428A-114044,4525,425,412,76242,4172,4/172407,50
ПР-50,8-22732A-116050,828,5831,7514,277248,3227,0/227009,70
ПР-63,5-35440A-120063,539,6838,119,848960,4354,0/3540016,00
ПР-103,2-650103,246492412465650,0/6500028,50




Пример условного обозначения цепи:ПР-12,7-18,2-1
ПР — приводная роликовая    ГОСТ 13568-97
12,7 — шаг цепи в мм
18,2 — разрушающая нагрузка в кН
1 — исполнение цепи

Пример условного обозначения комплектующих изделий:
СПР12,7-18,2-1 — звено соединительное к цепи
ППР12,7-18,2-1 — звено переходное к цепи
П2ПР12,7-18,2-1 — звено двойное переходное к цепи


в начало страницы

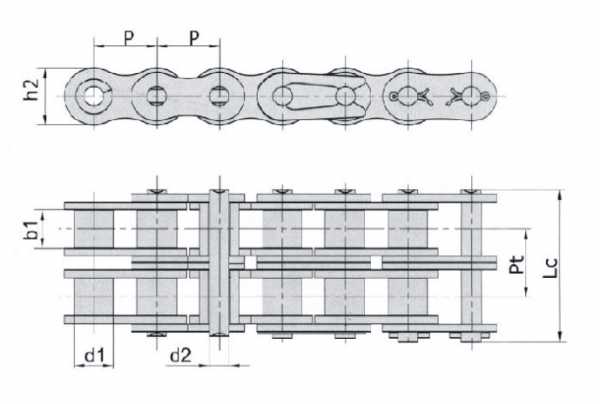

          Цепи приводные роликовые двухрядные ГОСТ 13568-97 (2ПР)


Наименование приводной роликовой цепи 2ПРОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch3 g
ммкН/кгскг/м
2ПР-12,7-31,808B-212,78,517,754,4535,011,831,8/31801,40
2ПР-15,875-45,410B-215,87510,169,655,0841,014,845,4/45401,90
2ПР-19,05-6412A-260-219,0511,9112,75,9453,418,264,0/64002,30
2ПР-25,4-11416A-280-225,415,8815,887,9268,024,2114,0/114002,90
2ПР-31,75-17720A-2100-231,7519,0519,059,5382,030,2177,0/177003,10
2ПР-38,1-25424A-2120-238,122,2325,411,1104,036,2254,0/254005,00
2ПР-44,45-34428A-2140-244,4525,425,412,7110,048,8714,407,30
2ПР-50,8-453,632A-2160-250,828,5831,7514,27130,048,3453,6/4536011,00




Пример условного обозначения цепи:2ПР-31,75-177
2 — рядность цепи   ГОСТ 13568-97
ПР — приводная роликовая
31,75 — шаг цепи в мм
177 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий:
С — 2ПР — 31,75-177 — звено соединительное к цепи
П — 2ПР — 31,75-177  — звено переходное к цепи
П2 — 2ПР — 31,75-177- звено двойное переходное к цепи


в начало страницы

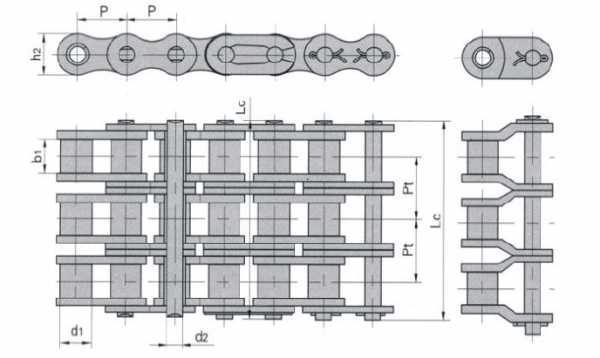

           Цепи приводные роликовые трехрядные ГОСТ 13568-97 (3ПР)








Наименование приводной роликовой цепи 3ПРОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch3 g
ммкН/кгскг/м
3ПР-12,7-45,408B-312,7008,517,754,4550,011,845,4/45402,00
3ПР-15,875-68,110B-315,87510,169,655,0857,014,868,1/68102,80
3ПР-19,05-9612A-360-319,05011,9112,75,9476,218,296,0/96004,30
3ПР-25,4-17116A-380-325,40015,8815,887,9298,024,2171,0/171007,50
3ПР-31,75-265,520A-3100-331,75019,0519,059,53120,030,2265,5/2655011,00
3ПР-38,1-38124A-3120-338,10022,2325,411,1150,036,2381,0/3810016,50
3ПР-44,45-517,228A-3140-344,45025,425,412,7160,042,4517,2/5172021,70
3ПР-50,8-680,432A-3160-350,80028,5831,7514,27190,048,3680,4/6804028,30




Пример условного обозначения цепи:3ПР-38,1-381
3 — рядность цепи ГОСТ 13568-97
ПР — приводная роликовая
38,1 — шаг цепи в мм
381 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий:
С- 3ПР — 38,1 — 381 — звено соединительное к цепи
П — 3ПР — 38,1 — 381 — звено переходное к цепи
П2 — 3ПР — 38,1 — 381 — звено двойное переходное к цепи


в начало страницы



           Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР)




Наименование приводной роликовой цепи 4ПРОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch3 g
ммкН/кгскг/м
4ПР-19,05-12812A-460-419,0511,9112,75,94101,918,2128/128005,75
4ПР-19,05-155*19,0511,9112,75,94101,918,2155/155006,80
4ПР-25,4-22816A-480-425,4015,8815,887,92129,924,2228/2280010,90
4ПР-31,75-35520A-4100-431,7519,0519,059,53157,530,2355/3550014,70
4ПР-38,1-50824A-4120-438,1022,2325,411,1197,136,2508/5080022,00
4ПР-50,8-90032A-4160-450,8028,5831,7514,27252,348,3900/9000038,00




Пример условного обозначения цепи:4ПР-50,8-900
4 — рядность цепи ГОСТ 13568-97
ПР — приводная роликовая
50,8 — шаг цепи в мм
900 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий:
С- 4ПР — 50,8 — 900 — звено соединительное к цепи
П- 4ПР — 50,8 — 900- звено переходное к цепи
П2- 4ПР — 50,8 — 900- звено двойное переходное к цепи


в начало страницы



          Цепи приводные роликовые с изогнутыми пластинами ГОСТ 13568-97 (ПРИ)

Для увеличения износостойкости изготавливают цепи с изогнутыми пластинами.

Какую цепь лучше ставить на бензопилу

В приводной роликовой цепи с изогнутыми пластинами может быть только нечетное количество звеньев.

Наименование приводной роликовой цепи с изогнутыми звеньями (ПРИ)Шаг цепиДиаметр ролика цепиШирина между пластинамиДиаметр валика цепиДлина валика цепиШирина пластины цепиb maxРазрушающая нагрузка на цепьВес 1 метра цепи
Pd1b1d2Lch3ммQ minq
ммкН/кгскг/м
ПРИ-78,1-36078,133,338,1017,1510245,551,0360/3600014,5
ПРИ-78,1-40078,14038,10191025651,0400/4000019,8
ПРИ-103,2-650103,24649,00241356073,0650/6500028,8
ПРИ-140-12001406580,00361829094,01200/12000063




Пример условного обозначения цепи:ПРИ-103,2-650
ПРИ- приводная роликовая с изогнутыми пластинами
103,2 — шаг цепи в мм
650 — разрушающая нагрузка в КН


в начало страницы

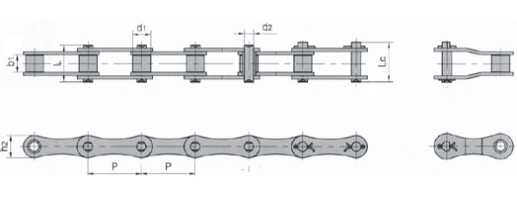

          Цепи приводные роликовые длиннозвенные ГОСТ 13568-75 (ПРД)

Приводные роликовые длиннозвенные цепи предназначены для использования в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра. Длиннозвенные цепи конструируются на базе приводных роликовых цепей ПР с увеличенным вдвое шагом. Рабочая нагрузка цепей данного типа ниже, чем у обычных роликовых цепей такого же шага.

Наименование приводной роликовой цепи ПРДОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch3 g
ммкН/кгскг/м
ПРД-31,75-2300210В31,7510,169,655,082414,823,0/23000,6
ПРД-38-30003815,88227,924221,330,0/30001,87
ПРД-38-400038,0015,88227,9247,021,340,0/40002,1
ПРД-50,8-6000216А208050,8015,8815,887,9239,024,260,0/60001,9
ПРД-63,5-8900220А210063,5019,0519,059,5346,030,289,0/89002,6
ПРД-76,2-12700224А212076,2022,2325,411,157,036,2127,0/127003,8




Пример условного обозначения цепи:ПРД-38-4000
ГОСТ 13568-75
ПРД —  приводная роликовая длиннозвенная
38,0 — шаг цепи в мм
4000 — разрушающая нагрузка (Н)

Примеры условного обозначения комплектующих изделий:
СПРД38,0-4000- звено соединительное к цепи
ППРД38,1-4000- звено переходное к цепи




в начало страницы

stroyvolga.ru

Как выбрать цепь для бензопилы? Выбирай правильно.

Пила

Инструменты | Пила

Профессионалы знают, что не мощность делает пилу хорошим инструментом, а способ эксплуатации, обращение с ней. И если за бензопилой правильно следить, она прослужит десятки лет и всегда покажет отличные режущие качества. Если же с инструментом не правильно обращаться, то даже самая новая пила, купленная за огромные деньги, совсем не захочет работать. И главное, от чего зависят режущие качества, это отношение к цепи. Ее нужно правильно эксплуатировать, постоянно подтачивать и, конечно, правильно выбирать. Цепь – важный элемент бензопилы. И если двигатель даже с плохим обращением будет выполнять свою работу десятки часов, то неверная эксплуатация цепи приведет к невозможности работы уже через 10 минут. Так что, учимся выбирать и ухаживать за цепью правильно.


1. Маркировка цепей для бензопил по шагу.

Самое первое, с чего начинается выбор цепи для бензопилы, это понять, какой тип вам нужен. Главный критерий классификации цепей, это маркировка относительно шага. Шаг цепи, это расстояние между ближайшими зубьями (хвостиками) или между тремя заклепками цепи. Его измеряют в дюймах и самые популярные размеры: 0,325; 0,375 и 0,404 дюйма. Каждый тип предназначен для своих потребностей, и выбор тут может свестись просто к прочтению инструкции к своей бензопиле. Ведь каждая пила сразу разрабатывается под определенный шаг и только профессиональные пилы могут работать со всеми тремя типами в зависимости от места работы. Чтобы лучше понять указанные типы, рассмотрим их в отдельности.

Прежде чем начать, скажем, еще один важный момент: каждый тип цепи предназначен для определенных мощностей бензопил и крутящих моментов. Ведь чем шаг меньше, тем меньшая продуктивность цепи и нужно меньше усилия для движения ее вдоль древесины. А чем шаг больше, тем продуктивность выше и нужна больше сила для работы. Кроме того, шаг влияет на так называемую «агрессивность» пилы. Под ней подразумевают не только работоспособность, но и легкость управления. Говоря простыми словами, чем больше шаг, тем цепь сильнее «рвет» древесину, а значит, больше требует усилий человека, чтобы удержать инструмент. К тому же, больший шаг цепи, это и больше габариты звеньев, а значит и разрез будет шире, что аналогично требует больших силовых затрат инструмента. Поэтому покупать для маломощной бензопилы цепь с большим шагом совсем не практично, этим можно пилу просто «убить». Задумайтесь! И плавно переходим к рассмотрению конкретных размеров.

Шаг цепи.

1.1. Цепь 0,325.

Это самый минимум в озвученных размерах и зачастую самый распространенный. Ведь бытовые и полупрофессиональные, маломощные бензопилы, самые популярные в народе, а эта цепь именно для них. Рекомендованная мощность под цепь 0,325 – 3 л. с. или не более 3.5 л. с. Если ваша бензопила более мощная, можно задуматься о цепи на 0,375 дюйма. Но все ведь еще зависит от дерева и места работы. Если пила используется для спиливания сучьев и валки нетолстых деревьев или строительных работ, тогда 0,325 дюйма будет более уместно. Эта цепь делает работу более плавной, удобной, не так «рвет» древесину при начале распила. И для человека, а также двигателя, такая работа в указанных целях более уместна.

1.2. Цепь 0,375 или 3/8.

Почему мы написали две цифры? Все просто, если 3 разделить на 8 получим 0,375. И параметр в виде дроби 3/8 очень часто используется для маркировки. Причина обыденная, чтобы не спутать цифры 0,325 и 0,375, поэтому не удивляемся, если цепь на 0,375 будет тяжело найти, лучше ищите сразу маркер 3/8.

Цепь с маркировкой 0,375 менее популярен марки 0,325 и используется на бензопилах мощностью в 4 л. с. Эксплуатируется такая цепь уже на валке относительно нетолстых деревьев и для разреза древесины средней толщины. Для своей группы непрофессиональных и профессиональных типов пил это самый оптимальный размер.

1.3. Цепь 0,404.

Цепь 0,404 используется только на профессиональных пилах. Мощность инструмента для работы с такой цепью должна составлять не менее 5.5 л. с. Только так бензопила сможет показать все свои качества высокоскоростного сильного инструмента. И такой цепью уже можно с легкостью пилить и валить огромные деревья. С этого также ясно, что для слабых пил использовать цепь 0,404 не рентабельно. К тому же, бензопилы под цепь 0,404 отличаются повышенным крутящимся моментом, без чего работать с таким шагом будет тяжело и человеку, и инструменту.

Подытожить теперь не составит труда. Главный критерий выбора указан – это маркировка относительно шага. Понять, что нужно в этом плане не трудно, тут достаточно открыть инструкции своей бензопилы или просто сопоставить мощность относительно указанной выше информации. Но не забываем еще один важный момент – шаг цепи должен соответствовать шагу ведущей и ведомой звездочкам (ведомая, зачастую является частью шины). То есть, если ваша пила предназначена под размер 0,325, то установить цепь 3/8 будет не так просто. Вместе с цепью нового размера нужно купить и новую ведущую звездочку, и новую шину, иначе работать будет действительно невозможно (повторимся, невозможно из-за разницы шага звездочек). И последнее, мы перечислили три типа цепей относительно шага, их же на самом деле существует пять (еще 1/4 и 3/4, то есть 0,25 и 0,75 дюйма соответственно), но из-за малой популярности, особенно в быту, мы про два другие типа умолчим.

Теперь переходим к другим важным вопросам, чтобы максимально правильно научиться выбирать цепь для бензопилы и профессионально разбираться в данной теме.

2. Классификация цепей бензопил по толщине хвостика.

Толщина хвостика или точнее будет сказать толщина ведущего звена – второй параметр характеристик пильной цепи. Многие, возможно и не догадываются, но паз на шине имеет разную ширину в разных бензопилах, аналогично и ведущие звенья предназначены под разные шины. Характеризуются они пятью размерами: 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм и 2 мм (0,043”, 0,05”, 0,058”, 0,063” и 0,08” соответственно). Рассмотрим каждый в отдельности.

Толщина ведущего звена (хвостика).

2.1. 1,1 мм (0,043”).

Это самый минимум и используют такие миниатюрные цепи лишь на маломощных бытовых пилах. Для нагрузок и тяжелой работы такая цепь не рассчитана.

2.2. 1,3 мм (0,05”).

Данный размер, хоть и не слишком отличается от первого, но способен выдерживать большие нагрузки. И именно этот тип цепи самый популярный в мире. Цепи с хвостиком на 1,3 мм используют не только на качественных надежных бытовых бензопилах, но даже на полупрофессиональных аппаратах. Такие цепи легкие и надежные одновременно и скорее всего, выбирать придется читателю именно этот тип.

2.3. 1,5 мм (0,058”).

Третий тип, который наряду с предыдущим имеет огромную популярность, но уже на полупрофессиональных и профессиональных бензопилах.

2.4. 1,6 мм (0,063”).

Цепи с толщиной ведущего звена 1,6 мм более крепкие и поэтому используются только на профессиональных инструментах.

2.5. 2 мм (0,08”).

И последний тип, который позволяет использовать цепь долго под большими нагрузками. Понятно, что встретить такую толщину возможно лишь на мощных высокопрофессиональных агрегатах.

Итог второго пункта простой, чем большая толщина ведущего звена, а соответственно, чем шире паз шины бензопилы, тем цепь более высококачественная и способная выдерживать большие нагрузки. При выборе тут важно знать лишь одно – какая шина стоит, или какая ширина может использоваться на вашей модели бензопилы. А покупая, всего лишь сверятся, чтобы купить правильный тип, иначе поставить новую покупку никак не удастся.


3. Глубина резания и высота профиля цепи.

Третий фактор, который характеризует цепь пилы, это высота профиля, которая указывает на глубину резания пилы (стоит добавить, что и размер по высоте играет роль, но глубина пропила – главный параметр). Чем профиль выше, тем глубже «берет» цепь, а значит выше производительность. Чем профиль меньше, тем стружка снимается тоньше, то есть цепь вгрызается не глубоко в древесину. Эту глубину можно регулировать путем стачивания ограничителей находящихся у каждого резца, но в новой цепи эти размеры уже имеют определенный тип. Существует два вида п

kak-vybrat.com

Таблицы размеров пильных цепей и шин для бензопил по моделям

ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ
HUSQVARNA
Модель бензопилыДлина шиныШаг цепиПаз шиныКол-во звеньев
317/321 Electric, 325P5x, 334T, 335XPT, 338XPT25 см / 10 дюймов3/8”1,3 мм45 шт.
336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher33 см / 13 дюймов0,325”1,3 мм56 шт.
317, 321 Electric, 334T, 335XPT, 338XPT35 см / 14 дюймов3/8”1,3 мм52 шт.
336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher38 см / 15 дюймов0,325”1,3 мм64 шт.
336, 339XP, 340(e), 440(e), 345(e), 444, 445(e), 350, 450(e), 351, 353, 346XP, 460, 357XP, 359, 55, 455(e) Rancher40 см / 16 дюймов0,325”1,3 мм66 шт.
317, 321 Electric, 334T, 335XPT, 338XPT40 см / 16 дюймов3/8”1,3 мм56 шт.
339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher45 см / 18 дюймов0,325”1,3 мм72 шт.
353, 460, 357XP, 359, 55, 455(e) Rancher50 см / 20 дюймов0,325”1,3 мм80 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher33 см / 13 дюймов0,325”1,5 мм56 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher38 см / 15 дюймов0,325”1,5 мм64 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP38 см / 15 дюймов3/8”1,5 мм56 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher40 см / 16 дюймов0,325”1,5 мм66 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP40 см / 16 дюймов3/8”1,5 мм60 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher45 см / 18 дюймов0,325”1,5 мм72 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP45 см / 18 дюймов3/8”1,5 мм68 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher50 см / 20 дюймов0,325”1,5 мм80 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP50 см / 20 дюймов3/8”1,5 мм72 шт.
3120XP, 390XP, 395XP75 см / 30 дюймов0,404”1,6 мм92 шт.

mainstro.ru

Как выбрать шину и цепь для бензопилы?

Сегодня мы хотели бы рассказать о том, как правильно выбрать шину и цепь для бензопилы (электропилы). Данная статья будет полезна новичкам, которые только купили бензопилу и не знают в чем отличия шин и цепей друг от друга, как выбирать шину и цепь, на что обратить внимание, а также опытным пользователям, которые используют в своей работе бензопилу на полупрофессиональном и профессиональном уровне.

При покупке бензопилы, скорее всего продавец задавал вам вопросы, связанные с покупкой бензопилы и спрашивал о том, как часто и что вы собираетесь пилить. В зависимости от этого, покупателю предлагаются соответствующие модели. В данной статье мы не будем касаться выбора самой бензопилы, а сконцентрируемся на вопросе выбора дополнительной или основной шины и цепи.

Классы бензопил и электропил

Существует 3 класса бензопил: любительские, полупрофессиональные, профессиональные.



Любительские пилы, как правило предназначены на периодическую работу, имеет небольшую мощность (до 2 kW), малый вес, небольшую вибрацию. Это самая распространенная группа и бензопилы из этой группы чаще всего покупают дачники и владельцы частных домов. Бензопилы из этого класса позволяют обрезать ветки деревьев, производить заготовку дров, делать небольшие ремонтные работы. Управлять и использовать такую пилу сможет даже не очень опытный пользователь.

Полупрофессиональные пилы обладают большей мощностью (от 2kW) и предназначены для более долгой работы в строительстве. Вес такой пилы намного больше, чем любительской. Такие бензопилы используют на этапе нового строительства для работ, связанных с древесиной: заготовка стропил, обрезку доски для пола, обшивка дома брусом и других работ. К сожалению, такие пилы также не рассчитаны на постоянную работу в течение 6-8 часов и более.

Профессиональные пилы используются в промышленных масштабах на предприятиях, которые занимаются валкой и рубкой деревьев круглые сутки. Такие пилы позволяют работать долгое время, причем в самых сложных местах: твердых породах, толстых и сучковатых деревьях. Мощность такой пилы может доходить до 6 kW. Профессиональная пила имеет вес более 6 кг, сильно вибрирует и шумит при работе, а также ей достаточно сложно управлять.

При покупке бензопилы, в комплекте идет шина и цепь. Обратите внимание на характеристики шины и цепи, которые идут в комплекте. Эти параметры позволят в дальнейшем быстро найти, выбрать цепь и шину для бензопилы, а также купить их при минимальной трате времени.

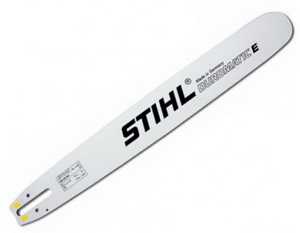

Выбираем шину для бензопилы (электропилы)

Один из параметров шины — это ее размер. Как правило, размер шины указывается в дюймах, иногда в сантиметрах. Мы советуем использовать размер в дюймах. Наиболее часто используемые размеры шин — 11″, 12″, 13″, 14″, 15″, 16″, 18″, 20″, 21″, 22″.

Более малый размер шины используется для работ попроще. Например, бензопила с установленной шиной в 11-13 дюймов используется как сучкорез, а также используется для распила небольших нетолстых досок. Данная шина небольшая и позволяет разгонять цепь на большой скорости, что позволяет производить работы быстро. Наиболее используемый и универсальный размер шины 14-16 дюймов. Такие шины позволяют как производить заготовку дров, так и использовать бензопилу (электропилу) как сучкорез. Шины 18 — 22″ используют для распила толстых деревьев при заготовке дров. Такие шины используются в полупрофессиональных, профессиональных и мощных пилах.

В инструкции к вашей пиле должны быть указаны размеры шин, которые вы можете использовать. Устанавливать шину длинной выше, чем указывает производитель не рекомендуется, потому как это влияет на обороты двигателя. Чем длиннее шина, тем больше тратит силы двигатель на вращение коленвала для разгона цепи, а это влияет на износ двигателя. Это самое важное правило, которого стоит придерживаться.

При выборе шины для бензопилы стоит обратить внимание на форму самой шины.

Для любительских пил используются узкие и плоские (низкопрофильные) шины . Такие шины не дают обратного удара и весьма безопасны, что оценят начинающие пользователи. Существуют также облегченные шины для бензопилы. Эти шины имеют уменьшенный вес, что позволяет работать и управлять бензопилой навесу, а также на крыше дома. Облегченная пильная шина представляет собой 2 стальные пластины, которые скреплены внутри полиамидом.

Есть еще одна группа пильных шин — с заменяемыми головками. Это необходимо для бензопил, работающих в усиленном режиме на валке леса, когда скорость износа механизмов повышается. Для бытовых нужд подобная форма шины не нужна.

Одним из важных параметров пильной шины, является ее хвостовик (крепление). У каждого производителя крепление шины свое. Поэтому, иногда шина от одной пилы может не подойти к другой.

Поскольку шина непосредственно связано с цепью, которая на ней установлена, то необходимо учитывать шаг цепи. Что это такое вы узнаете ниже.

Выбираем цепь для бензопилы (электропилы)

 Для того, чтобы выбрать цепь для бензопилы необходимо знать следующие параметры (они пересекаются с параметрами пильной шины).

Размер цепи должен соответствовать размеру вашей шины. В случае, если вы купили цепь меньше вашей шины, вы ее просто не установите. Если же вы купили цепь размера больше вашей пильной шины — цепь верно не установится и не натянется по вашей шине. Оба варианта приводят к невозможности работы с бензопилой. Размер цепи указывается в дюймах и может быть 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Шаг цепи (на рисунке это расстояние «a») измеряется в дюймах и маркируется 0.325″, 0.375″ и 0.404″. Чтобы не путать похожие цифры шаг цепи 0.375″ чаще всего обозначают 3/8. Почему так? Если поделить 3 на 8 получим 0.375. Нужно понимать, что чем выше шаг цепи, тем более профессиональнее и мощнее пила. Самый используемый и популярный шаг цепи — это 0.325″. Этот шаг цепи используется в любительских и полупрофессиональных пилах. Если вы используете пилу для спиливания сучков и валки нетолстых деревьев или строительных работ, тогда шаг цепи 0,325 дюйма будет более уместен. Цепь с таким шагом сделает вашу работу более плавной, удобной и не будет «рвать» древесину при начале распила. Цепь с шагом 3/8 используется при валке нетолстых деревьев и для разреза древесины средней толщины. А шаг цепи 0.404″ используется только в профессиональных пилах и про него мы не будем рассказывать в этом материале, т. к. он не очень популярен и наши читатели наверняка с ним не столкнуться.

Толщина хвостовика пильной цепи (толщина ведущего звена) — один из важных параметров цепи. Ведущие звенья предназначены под разные шины, поэтому обращайте внимание на этот параметр. Толщина хвостовика может быть следующих размеров: 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм и 2 мм (0,043”, 0,05”, 0,058”, 0,063” и 0,08” соответственно). Цепь 1,1 мм используется в малых пилах и сделать серьезную работу такой цепью невозможно. Цепь с толщиной ведущего звена 1,3 мм — 1,6 мм способна выдержать большие нагрузки. Цепь достаточно популярна и используют ее на любительских и полупрофессиональных пилах. Если толщина хвостовика 2 мм то можно сразу же сказать, что цепь используется в профессиональных пилах. Вывод можно сделать следующий: чем больше толщина ведущего звена, а соответственно, чем шире паз шины бензопилы, тем цепь более высококачественная и способная выдерживать большие нагрузки.

Количество звеньев цепи (хвостиков цепи) — это такой параметр, по которому можно определить длину цепи. Т. е. при выборе можно называть количество звеньев либо размер цепи в дюймах. У некоторых производителей цепей в артикуле товара указывается именно количество звеньев, а не длина цепи.Поэтому лучше, если при покупке вы знаете оба параметра пильной цепи.

Нижеследующие характеристики используются для выбора пильной цепи для профессиональной пилы. Те, кто использует бытовые и полупрофессиональные пилы могут не читать наш материал далее. Мы коснемся остальных параметров вскользь, не уходя в глубь.

Типы режущих звеньев бывают разные, мы коснемся основных — чизельных (на картинке слева) и чипперных (на картинке справа). На рисунке мы видим какую форму несет чизельный профиль. В разрезе такой профиль напоминает цифру семь. В народе такой тип называют «семерка». Считается, что этот профиль предназначен для быстрой и качественной работы пилой. Дело в том, что вся рабочая поверхность строго прямая и равномерно врезается в древесину. Этот тип звена используется в основном на профессиональных пилах. Однако и он имеет минусы. Например, заточить такую цепь достаточно сложно, ведь даже при небольшом отклонении от верного угла работа полностью теряет всё преимущество чизеля. Чипперный тип в разрезе очень похож на форму серпа, от чего данный профиль получил название «серпообразный тип» и «серп». Площадь соприкосновения такого звена больше, что влечет за собой более высокие нагрузки и ухудшает режущие характеристики. Однако, чипперный тип звена намного легче переносит загрязнения, а при заточке, не нужно слишком точно соблюдать углы.

Очень важно знать материал, из которого изготовлены режущие звенья пильной цепи. В основном для пильных цепей, при изготовлении режущих зубьев используется высоколегированная хромоникелевая сталь. Поэтому, при покупке новой цепи необходимо визуально проверить качество изготовления режущих элементов и их заточку. Но для использования инструмента при обработке особо твердых, промерзших или сильно загрязненных материалов, возникает необходимость упрочнения зубьев. Для таких целей предлагаются варианты, на зубьях которых делаются твердосплавные специальные напайки. Они имеют повышенную стойкость к износу. Наличие напаек маркируется на поверхности каждого режущего зуба.

Глубина резания и высота профиля цепи. Глубина резания — это высота профиля, которая указывает на глубину резания пилы (стоит добавить, что и размер по высоте играет роль, но глубина пропила – главный параметр). Чем профиль выше, тем глубже «берет» цепь, а значит выше производительность. Чем профиль меньше, тем стружка снимается тоньше, то есть цепь вгрызается не глубоко в древесину. Эту глубину можно регулировать путем стачивания ограничителей находящихся у каждого резца, но в новой цепи эти размеры уже имеют определенный тип. Существует два вида профиля: 0,025” (0,635 мм) – низкопрофильная цепь и 0,03” (0,762 мм) – высокопрофильная цепь. Данная информация также должна быть прописана в характеристиках пилы (зачастую просто указываются марки цепей, которые подходят, а они уже соответствуют нужному размеру). Выбор тут не велик, эта информация дается больше для ознакомления. Ведь при заточке цепей самостоятельно, надо знать тип профиля, чтобы при сточке ограничителей привести их в соответствующий вид. Но по своей сути, оба типа разделяются на профили профессиональных бензопил и любительских. Правда и тут есть нюансы. Профессиональные бензопилы не всегда имеют высокопрофильные цепи, но бытовые – всегда оснащаются низкопрофильными вариантами. И если с низкопрофильным типов все ясно, то высокий профиль требует разъяснения. Он ведь делает цепь высокопродуктивной, а значит, повышает вибрацию и агрессивность цепи, о чем уже упоминали. А сильная вибрация не даст работать с пилой длительные часы на лесоповале. Вот тут разработчики и сделали некую хитрость, они для сохранения низкой агрессивности, учитывают и шаг цепи. Ведь если шаг будет большим (а это влечет вибрацию) и профиль высоким (это также повышенная вибрация), то в итоге пила хоть и будет резать быстро, но станет просто неудобной для длительных работ. И баланс этот сохраняется путем выбора не двух максимально эффективных параметров, а путем чередования их. То есть, если шаг большой – профиль дают низкий, если шаг поменьше – можно и высокий профиль сделать. Такое уравновешивание позволяет бензопиле работать менее агрессивно и эффективно одновременно. Но вот сказать какая цепь лучше (с большим профилем и малым шагом или малым профилем и максимальным шагом) сложно, это все зависит от древесины, условий работы и к каждому случаю все индивидуально, нужно просто пробовать. Подметим еще, что на высокопрофессиональных пилах при валке больших деревьев используют цепи с большим шагом и высоким профилем, так как скорость тут крайне важна. Бывает, что профиль производят еще больше озвученного, даже 0,07” (1,778 мм), но это крайне редко и зачастую используют на машинных агрегатах для валки. В целом, весь этот пункт можно отнести к профессиональному использованию серьезных бензопил. Для обыденного пользователя этот параметр важен лишь в одном случае, когда идет заточка пилы в домашних условиях. Срезать ограничители глубины можно лишь с озвученными знаниями, иначе ваша бытовая бензопила совсем не будет резать и обязательно уставать от высоких нагрузок.

Продольный и поперечный тип распила. Цепь продольного типа предназначена для распила древесины вдоль волокон, а цепь поперечного типа – для распила поперек. Мастера понимают, что разница сопротивления древесины в двух случаях разные и для работы в поперек – нужен не острый угол, а вот для работы вдоль – инструменты затачиваются очень остро. Для цепных пил эти параметры составляют: 25-35 градусов – для поперечного пиления; 5-15 градусов – для продольного распила. Эти характеристики можно и прочитать на цепи и увидеть даже невооруженным взглядом на самих режущих зубьях. Кстати, каждое дерево тоже любит разные углы, поэтому стоит в этих параметрах отдельно разобраться, если вы профессионально работаете с древесиной.

Все банально, бензопилы зачастую используют для поперечного распила. Если пилить вдоль, то это чаще всего делается циркулярной пилой, которая и эффективнее для этого. И именно поэтому спрос на цепи продольного типа такой мизерный, что и рынок не особо занимается их разработкой. Поэтому даже найти на рынке цепь продольного типа очень-очень тяжело. Большинство выбирают поперечный тип и именно с этих причин мы и отбросили его в самый-самый конец. И это был последний параметр для классификации цепей под бензопилы.

Для бытовой бензопилы (не профессиональной), такой подход будет актуальным, а перечитывать все написанное еще раз, стоит только профессионалам. Итак, начинать выбор цепи для бензопилы стоит из раскрытия инструкции. Если ее нет, ищем модель своей пилы в Интернете и находим там все важные характеристики. И чтобы идти покупать цепь для своего бытового инструмента достаточно записать следующее: марку бензопилы (чтобы покупать цепь того же производителя), количество ведущих звеньев (именно ведущих, а не режущих), ширину паза шины (или ширину ведущего звена, хвостика) и длину шины (если имеем количество ведущих звеньев, это можно отбросить). Зная все эти параметры, мы точно купим нужную цепь. Если знать лишь марку, можно пострадать. Ведь бывают технологические особенности даже известных брендов, где звездочка, шина и цепь с каких-то причин заменены на похожие, но отличимые типы. И особенно важно знать все указанные цифры, если пила у нас дешевого отечественного производства или из Китая (быть может, подделка под бренд), здесь купить цепь совсем другую не составит труда, сами видим, характеристик очень много. Будьте внимательны! А профессионалы пусть обязательно перечитают все сказанное еще несколько раз. Вникнув в суть, каждый научится максимально правильно разбираться во всем изложенном, что в дальнейшем обязательно поможет даже хорошую бензопилу сделать еще более эффективной и надежной.

Последовательность режущих звеньев цепи

Если посмотреть на любую стандартную пильную цепь, то на одно режущее звено всегда будем иметь два хвостика (два ведущих звена). Это стандарт и его придерживаются все производители цепей для бензопил. Однако, на рынке есть цепи, где режущих звеньев меньше, это так называемые цепи с полупропуском и пропуском. В первом случае в каждую вторую пару режущих зубьев вставляют еще одно дополнительное соединительное звено. Во втором случае дополнительное звено установлено уже между каждым режущим зубом. В итоге стандартная цепь на 64 ведущих звена (хвостика) должна иметь 32 режущих зубьев, то есть 50%. Но в случае полупропуска мы получим уже 40% рабочих зубьев, а с пропуском – 37.5%. Кому нужны такие цепи? В цепи ценятся только режущие зубья, они изготавливаются по специальной технологии, имеют напыление и они намного дороже соединительных звеньев. Если сделать цепь короче не получится, то пропуская режущие элементы можно существенно удешевить саму цепь.

В итоге продать ее можно дешевле и одновременно на этом заработать. Но от такой цепи только негатив, она делает пилу более агрессивной, снижает ее производительность и даже увеличивает износ, как всей пильной гарнитуры, так и самой бензопилы. Покупать такую цепь не рекомендуется, ее дешевизна совсем не оправдывает дальнейшего ремонта и эффективности работы. К тому же, такие цепи не делает ни один завод, все складывается в домашних условиях из заводских цепей (в лучшем случае), поэтому ясно, что качество сборки и долговечность самой цепи снижается в несколько раз. И покупая цепь на рынке, внимательно изучаем поочередность звеньев, чтоб случайно не угробить свой новый аппарат таким популярным способом.

Когда необходимо покупать новую цепь и шину бензопилы

Самый простой и основной критерий, который фиксирует износ цепи — это ее растяжение. Если вы не можете провести ее натяжение с помощью винта регулировки натяжения на пиле, необходимо ее заменить. Однако, установка новой цепи на старую изношенную звездочку и шину повлечет еще больший износ. Известно, что цепь изнашивается в 2-3 раза быстрее шины и звездочки, поэтому для увеличения долговечности стоит прибегнуть к хитрости. Например, у вас новая бензопила, вы ею собираетесь много и долго работать (если пила покупается для пятиминутных работ раз в год, то и одной цепи хватит на всю жизнь). И в этом случае покупаем для эффективности сразу три цепи (можно с разным шагом или с разными типами относительно крепости режущими зубьями, если у вас профессиональный инструмент). Дальше, после нескольких часов работы с одной цепью, делаем замену на другую и так постоянно чередуем весь набор (и не забываем переворачивать шину, она также требует равномерности в износе). В итоге все три цепи будут понемногу растягиваться и стачиваться одновременно с шиной и звездочкой, а после невозможности натяжки уже можно смело менять и все цепи, шину, и ведущую звездочку. Поверьте, с таким подходом выигрыш в долговечности будет на порядок выше, чем ставить новую вторую цепь на уже поношенную шину. К тому же, вытянутая почти до предела цепь будет вести себя более спокойно и эффективнее, чем новая на старой шине и звездочке.

mservice.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
