Колка конусом дров – Как сделать конусный дровокол своими руками с чертежами и видео

alexxlab | 06.07.2020 | 0 | Разное

вручную и с помощью механизированного дровокола

Казалось бы, какие секреты могут быть в таком обычном деле, как колка дров. Однако работа эта не такая и простая, как может показаться со стороны на первый взгляд, достаточно опасная, трудоемкая, требующая отработанных навыков и хорошей физически подготовленности, внимательности и соблюдения мер предосторожности.

Процесс колки дров

Прежде чем отправить дрова в дровяник, их необходимо подготовить для хранения. Если были приобретены или заготовлены целые бревна, то их нужно очистить от веток и торчащих сучьев, а затем распилить на чурбачки длиной от 40 сантиметров до полуметра. Очень важно, чтобы чурбачки были примерно одинаковой длины, тогда дрова будут аккуратно лежать в поленнице. От такой ровности и аккуратности будет зависеть, кроме того, и равномерность просыхания дров.

Отмеряют чурбачки деревянной планкой, которая имеет определенную длину и называется меркой. Ее прикладывают к длинному бревну и намечают надпилами с помощью обычной ножовки количество чурбачков, которые могут получиться из данного кругляка. Распиливают бревно двуручной пилой или же с помощью бензопилы, установив его на подставки, называемые «козлами».

Колка дров

Когда чурбачки подготовлены, можно начинать колоть их на полешки. Колоть дрова можно топором, а можно с помощью специально предназначенного для этого дровокола. Это приспособление значительно облегчит и ускорит работу, так как колоть дрова топором — дело нелегкое. Если дом отапливается только с помощью дров и делать заготовки приходится каждый год, то лучше приобрести или сделать самостоятельно именно дровокол. Но, пока он не приобретен, стоит научиться рубить дрова топором правильно, так как это достаточно опасное занятие, особенно если нет опыта и сноровки в этой работе.

Колка топором

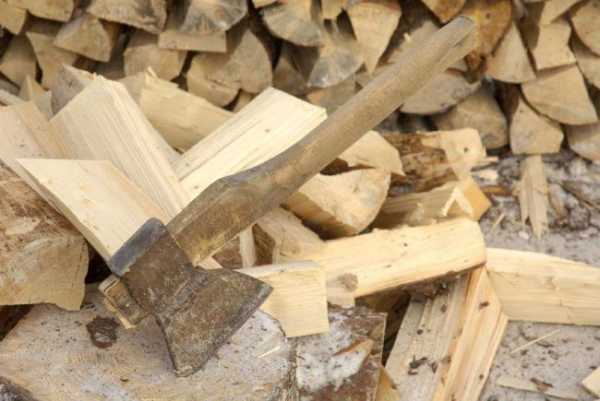

Дрова, по-старинке, можно колоть топором

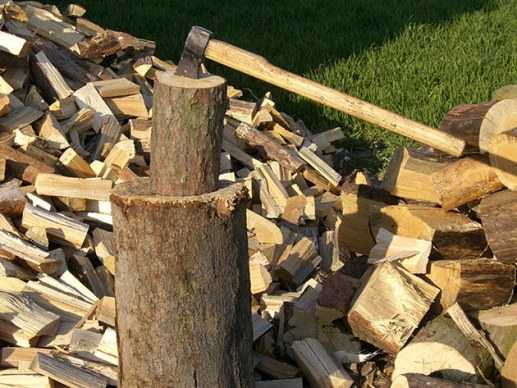

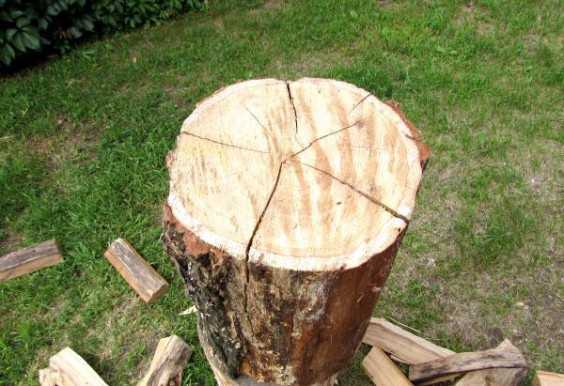

Для удобства колки дров используют большой деревянный чурбак-колоду, диаметром и высотой примерно по полметра. Такой размер необходим для устойчивости этой подставки и возможности поставить сверху нее чурбак примерно такого же или же меньшего диаметра.

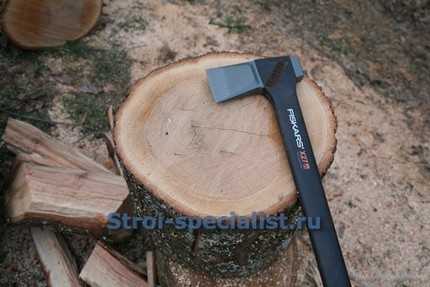

Современный топор на подставке-колоде

Для такой колоды-подставки тщательно выбирают фрагмент из бревна толстого дерева. Он должен иметь как можно больше сучков, которые послужат связкой для остальной древесины в чурбаке, и сделают ее более плотной. Это нужно для того, чтобы ее проблематично было расколоть, так как при колке чурбаков не избежать попадания ударов на колоду. Если из нее наружу выходят сучья достаточно крупных веток, то некоторые из них можно оставить торчащими на длину в 12—15 сантиметров. Они могут послужить ручками во время переноски колоды с одного на другое место.

Кроме физической силы для колки дров нужно иметь понятие, что эффективность отопления зависит от некоторых других факторов, которые нужно учитывать при подготовке топлива. Например, от породы древесины, толщины и длины полешек, а также их формы.

Полешки не должны быть очень толстыми, иначе они будут плохо и медленно гореть, а также, если дрова недостаточно просушены, они просто не прогорят полностью, оставляя после себя ненужные головешки. Поэтому, даже к такому, казалось бы, простому занятию, как колка дров нужно подойти со знанием дела.

Примеряться к удару следует на вытянутых прямых руках – на такой расстоянии и безопасность будет соблюдена, и меньше шансов по неопытности сломать топорище. Гладкие, не сучковатые чурбаки колют вдоль естественных торцевых трещин. Сучковатые – по возможности, мимо сучков. Если же сучков слишком много или они очень большие, то колоть надо со стороны комля вдоль самых крупных сучков.

Нетолстые чурбачки ставят на колоду и раскалывают их топором. Оптимальный диаметр — порядка 12—15 сантиметров, из такого чурбака выйдет четыре полена. Если же чурбак имеет большой диаметр, иногда придется прибегнуть к помощи колуна и клиньев, изготовленных из металла или дерева твердых пород. Дровосеки, имеющие многолетний опыт в этом занятии, обычно справляются с работой одним топором, не прибегая к вспомогательным инструментам.

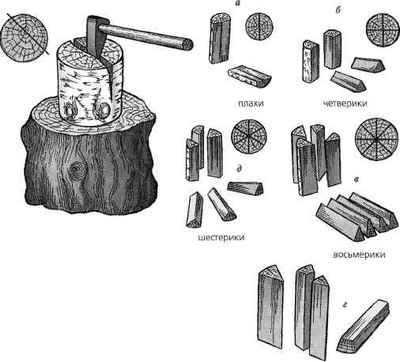

Схемы раскола чурбаков

На рисунке показаны схемы раскола чурбака, в зависимости о его диаметра. Так, можно колоть на плахи, четверики, шестерики, восьмерики.

Видео: советы профессионала по колке дров топором

Колка дров достаточно тяжелая работа, но ее можно использовать для поддержания спортивной формы, так как ее вполне можно сравнить физическими упражнениями. Занимаясь раскалыванием дров с помощью топора ежедневно по 20—40 минут, можно накачать хорошие мышцы.

И еще один совет – гораздо лучше топором колется древесина, прихваченная морозцем.

Колка дровоколом

Сегодня городские, да и сельские владельцы домов частного сектора, которые отапливаются дровами, в основном не занимаются колкой дров самостоятельно, а предпочитают покупать уже нарубленные поленья или приглашают мастера для этой работы.

Колотые дрова стоят на порядок дороже, чем бревна-кругляки, и приглашенный дровосек также захочет получить за свой тяжелый труд приличную сумму, но многие готовы переплачивать, только бы не заниматься этой для некоторых непосильной работой.

Но не все, кто нуждается в дровах, знают, что можно расколоть чурбаки, придерживаясь определенных стандартов и не прилагая при этом особых усилий. Для этого и предназначен специальная механизированная установка — дровокол. Главным рабочим инструментом в нем является специальный конус, на котором нарезана резьба. Вращение на него передается с помощью ременной передачи от электрического или бензинового двигателя.

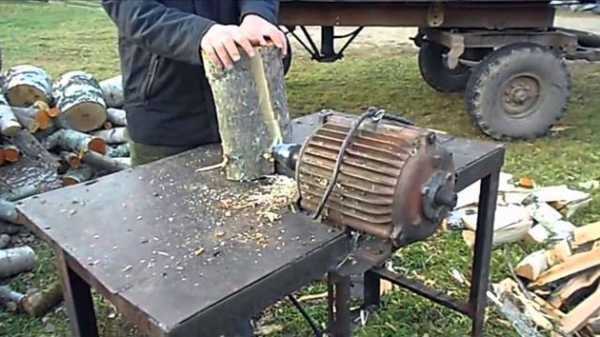

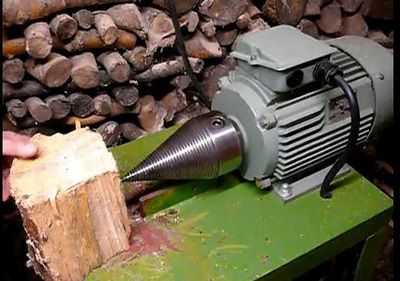

Такой дровокол будет хорошим помощником по хозяйству

Сама по себе эта конструкция очень проста. Главное — найти все необходимые для нее элементы. Обычно такие металлические детали, как конус, заказывают у хорошего токаря. К слову сказать, особая точность в размерах при его заточке не требуется, и поэтому мастер должен изготовить деталь достаточно быстро.

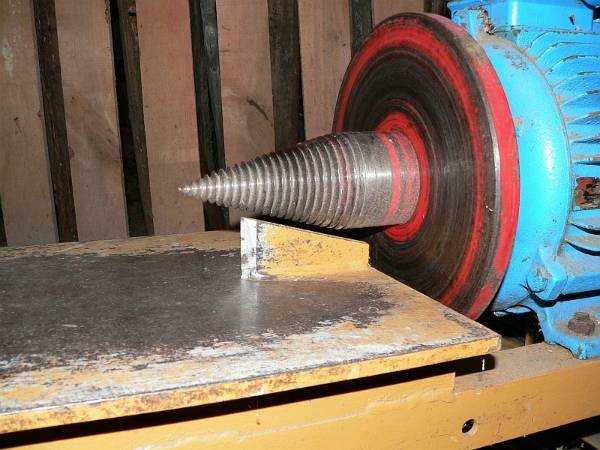

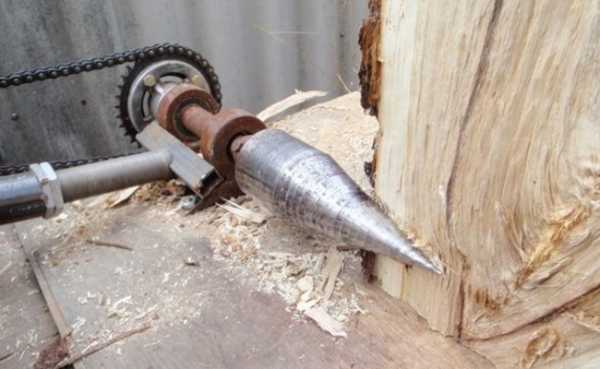

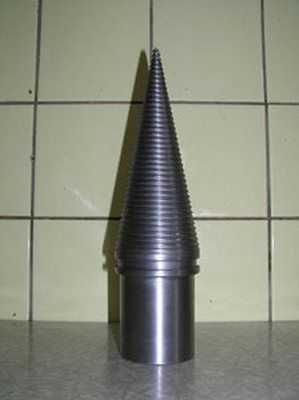

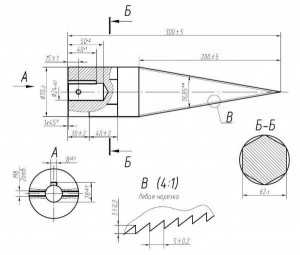

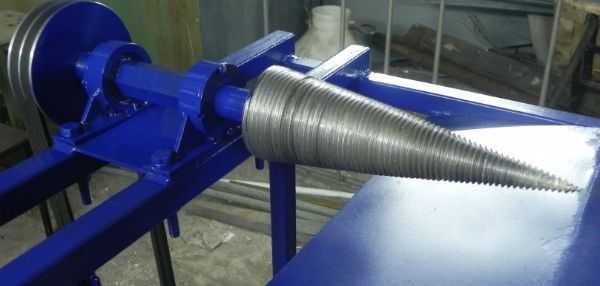

Главный рабочий инструмент механического дровокола — конус или «морковка»

Если есть навыки работы с «болгаркой», то можно попробовать сделать конус самостоятельно. Для этого нужно приготовить подходящую металлическую болванку и снять с нее лишний металл, сводя заготовку к нужной форме. Для удобства такую болванку устанавливают на место, где должен быть установлен конус, т.е. чтобы она вращалась, тогда металл будет сниматься равномерно. Затем на конусе нарезается резьба с шагом пять-семь миллиметров и глубиной в два-три миллиметра.

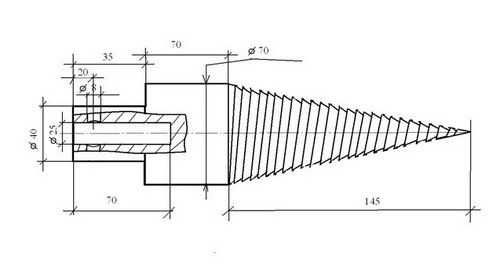

Хороший токарь по этим размерам без труда его изготовит

Для работы такого дровокола используют электрический двигатель или же работающий на бензине. Последний из них, конечно же, экономнее и практичнее, так как не привязан к наличию электроэнергии и может использоваться в любом месте, но вот подбор, установка и отладка его – дело более хлопотное. Мощность двигателя для работы этого прибора должна быть не менее трех киловатт.

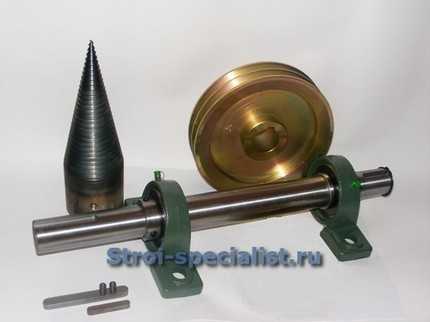

При изготовлении передачи для вращения конуса дровокола, сделанного своими руками, следует учитывать, что оптимальная угловая скорость должна быть от 400 до 600 оборотов в минуту. Если установить чрезмерно маленькие обороты, то работу придется делать гораздо дольше, так как снизится производительность установки. Слишком большая скорость – будет велик риск заклинивания или даже получения травмы. Цепную или ременную передачу (редуктор) в целях безопасности необходимо закрыть металлическим кожухом.

Иногда двигатель размещают и непосредственно на площади верстака

Для устойчивости на панель стола устанавливают опоры от карданного вала отечественных «Жигулей», которые послужат в данном случае опорой для подшипников, в которых установлен и вращается вал конуса.

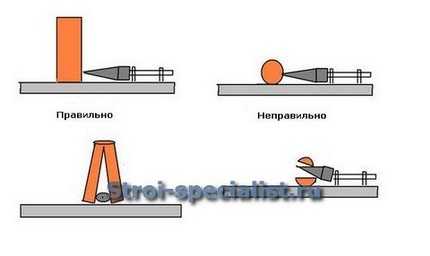

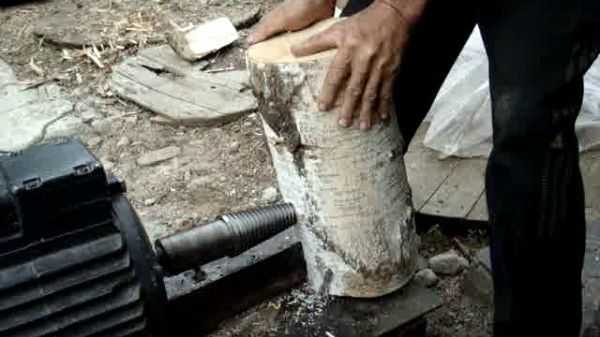

Работает этот механизированный дровокол по простому и понятному принципу. Полено вручную подставляют к вращающемуся конусу, он вворачивается в древесину и расщепляет ее. Если нужно одну из получившихся частей расколоть еще на две или три поленца — это тоже быстро поможет сделать дровокол, только стоит приставить к нему нужное место полена. Процесс работы с этим прибором можно хорошо рассмотреть и изучить на представленном ниже видео.

Лучше всего этот прибор установить рядом с дровяником, чтобы можно было сразу складывать расколотые дрова под крышу.

Видео: работа домашнего механического дровокола

Нужно сказать, что такая установка чувствительно облегчает подготовку к зиме, так как не нужно прикладывать много усилий, для того чтобы заготовить необходимое количество топлива. Нужно просто поставить чурбак на подставку и с достаточно незначительным усилием прижать его к вращающемуся конусу – это практически все, что требуется от «дровосека». За короткий срок таким образом можно переколоть большое количество дров.

И еще одним немаловажным преимуществом этого способа является его безопасность, по сравнению с раскалыванием дров с помощью топора.

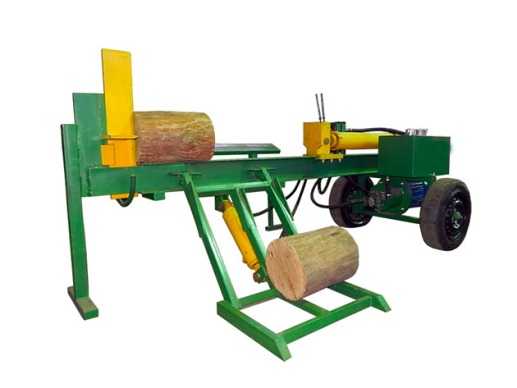

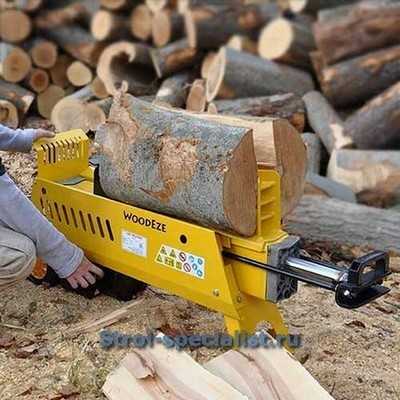

Существуют и более современные мощные дровокольные машины, работающие по иному принципу – механический привод с большой прижимает чурбак к ножам-колунам, которые расщепляют его на готовые поленья. В зависимости от мощности такого агрегата и толщины используемых бревен, на выходе получается 4, 8, 16 и даже более поленьев.

Видео: работа промышленной дровокольной установки

kamin-expert.ru

Как колоть дрова колуном и топором, техника колки, как рубить дрова конусом и винтом

В помощь тем домовладельцам, кто установил у себя твердотопливный котел или построил печь и рассчитывает сжигать в ней древесину, предлагается данный материал. Здесь будет рассказано, как надо правильно колоть дрова, труд этот нелегкий и небезопасный. Работы по заготовке поленьев для топки можно выполнять вручную или с помощью разных механизированных приспособлений.

Подготовительный этап

По сути, работы по заготовке древесного топлива состоят из двух этапов:

• подготовка: сюда входит распиловка веток и бревен на чурбаки требуемой длины и рубка мелочи;
• собственно колка дров ручным или механизированным способом.

Распиловка производится с таким расчетом, чтобы поленья, получившиеся в результате раскалывания чурбаков, могли поместиться в топливник печи или котла. Но не стоит их точно подгонять под размер топки, длина полена должна быть на 20—25% меньше. Кстати, если придется рубить дрова из сухого дуба или других твердых пород, то просто так расколоть длинную колоду вам не удастся. Все равно придете к тому, что пилить бревна лучше на короткие чурбаки.

Совет. Людям, постоянно занимающимся подготовкой твердого топлива собственноручно, стоит приобрести электрическую цепную пилу. Она ощутимо дешевле бензиновой, а пользы принесет немало.

Перед колкой надо подготовить инструмент и рабочее место. Для производства работ лучше всего иметь под рукой комплект инструментов:

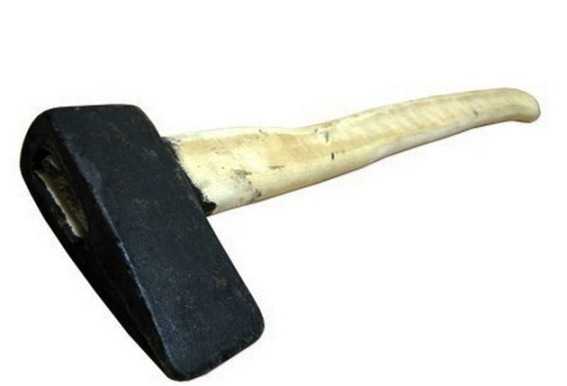

• классический мощный колун;
• тяжелый топор с широким лезвием и длинной рукояткой;
• обычный топор для колки дров;
• стальной клин.

Примечание. Предпочтительнее, когда ручка колуна и прочих инструментов изготовлена из древесины вязких пород, например, клена или березы.

На ровной площадке, что будет служить рабочим местом, в качестве подставки устанавливается самая большая и ровная колодка. По сторонам от нее в радиусе 3 м не должно быть ничего хрупкого или бьющегося. Это касается и людей, чтобы не попасть под удар летящего полена. Для неопытных рубщиков расстояние следует увеличить до 5 м.

Процесс колки

Изначально следует помнить об осторожности, техника колки колуном не терпит легкомысленного отношения и спешки. Новичкам надо работать спокойно и размеренно, чтобы набить руку. Для начала на подставку устанавливается колода малого или среднего размера, не стоит начинать с больших. При установке обратите внимание на срез бревна: если на нем присутствуют мелкие трещины, то удар надо нанести по оси самой большой из них. Поверните колоду так, чтобы верно прицелиться.

Не так уж трудно колоть дрова колуном, когда они без сучков. К сожалению, такое бывает редко, сучки разных размеров есть почти на всех чурбаках. Тут есть своя хитрость: колоду надо установить так, чтобы воображаемая линия раскола не проходила через сук, иначе он не даст вам разрубить чурбак. Если работу выполнять правильно, то в конце сучок останется на одном из поленьев.

Нельзя ставить колоду кое-как и бить куда попало. Вы потратите массу энергии, быстро устанете, а результата не добьетесь. Легче использовать какое-нибудь устройство для колки дров, но об этом будет сказано ниже.

Если никаких трещин на торце нет, то возьмите колун и нанесите сильный удар прямо по центру. Когда эффекта нет и лезвие колуна отскакивает, вам попалась твердая или слишком сухая древесина. Значит, колоть дрова без топора не удастся, бывает и такое. Берем тяжелый топор и пробуем проделать то же самое. Можно действовать 2 путями: разделить чурбак на 2 половинки либо откалывать от него по кусочку, начиная с краю. Обычно сухое дерево подается максимум от 3 ударов тяжелого топора, в зависимости от диаметра колоды.

А если топор застрял? Не стоит заниматься фокусами с перекидыванием его через себя вместе с колодой, чтобы ударить о подставку обухом. Это удел умельцев, да и не каждое бревно удастся поднять таким способом. Просто возьмите клин для колки дров и ударами загоните его рядом в трещину, что образовалась от топора, так вы сможете его освободить. Теперь остается только довести дело до конца, аккуратно ударив по трещине недалеко от клина. Обычно удается хорошо справляться одним колуном, мы же описали ситуацию с неудобными для рубки сортами древесины. Хотя случается и так, что топор удается извлечь только с помощью пилы.

Устройство для колки дров

Значительно облегчить нелегкий труд поможет механизированное приспособление для колки чурбаков. Зная, что предстоит заниматься заготовкой топлива постоянно, стоит таковым обзавестись. В крайнем случае, когда средств на его приобретение недостаточно, можно изготовить механический дровокол своими руками. Благо, конструкция подобных агрегатов несложная и позволяет это сделать в домашних условиях.

Самый распространенный аппарат для колки дров – это электрический винтовой (конусный) колун. Представляет собой столешницу, на которой находится вращаемый электродвигателем стальной конус с резьбой. Операция производится очень просто: колода ставится на столешницу и придвигается к острию конуса вплотную. За счет резьбы последний врезается в древесину, благодаря своей форме ее расширяет и буквально разделяет на части.

Когда выполняется колка дров винтом, то особых усилий прилагать не нужно:

• поставил чурбак;
• подвинул к рабочей части конуса и расколол;
• повернул на 90° и снова расколол;
• убрал поленья в сторону.

Важно. Никогда не работайте с винтовым колуном в рукавицах, их случайно может захватить рабочая часть конуса. Лучше наденьте матерчатые перчатки.

Хотя колка дров конусом выполняется гораздо легче, чем рубка, есть машины, чья производительность и скорость работы еще выше. Речь идет о гидравлической установке, где колода усилием пресса продавливается сквозь специальную форму. На выходе – полешки нужного размера, а машина может за один раз продавить несколько чурбаков, сколько их поместится на станине. Однако, подобные агрегаты достаточно дороги и оттого не всем доступны. Но при желании гидравлический агрегат для раскалывания можно сделать самостоятельно.

Заключение

Ручная рубка дров – это целая наука и ее придется постепенно освоить. Когда набьете руку, то процесс уже не будет отнимать у вас столько сил, как вначале. Хороша и механическая колка дров, она не только облегчает труд, но и экономит массу времени. Но осторожность нужна всегда, при любом способе колки.

cotlix.com

Колка дров ручным и механическим способом, особенности работы

Длительный процесс заготовки дров на зиму неминуемо предполагает колку дров на поленья. С первого взгляда особых трудностей она не предполагает, но на самом деле, для проведения подобной работы требуется недюжинная физическая подготовка, внимательность, аккуратность и соблюдение определенных мер безопасности, поскольку опасность представляет не только инструмент для колки, но и сам лес. Другими словами колка дров имеет свои нюансы и тонкости, о которых мы бы и хотели поговорить.

Заготовка дров из березы

Общие моменты

Для обеспечения нормального хранения дров в дровянике, их следует качественно подготовить. Хранится древесина в виде поленьев, которые получаются из расколотых чурбаков. Если вы закупили лес в виде длинных бревен, что весьма выгодно, то для возможности складирования древесины, их следует очистить от веток и сучков, распилить на чурбаки, а их уже наколоть на более-менее равномерные поленья.

Оптимальной длиной чурбаков считается размер в 40-50 сантиметров. Если работа идет с плотной и твердой древесиной, лучше делать их чуть меньше, для мягких пород деревьев это не так принципиально.

В то же время необходимо распиливать бревна на чурбаки одинаковой длины, чтобы они не только помещались в сарай, печь, но и складывались в аккуратную стопку. В хорошо собранной поленнице древесина лучше сохнет, поскольку хорошо проветривается.

Во время распила проще всего подготовить деревянную палку, ветку и по ней выверять размер следующего чурбака, либо разметить бензопилой для заготовки дров все бревно по рулетке сразу, а потом приступать к распилу. Для удобства распила бревна следует подготовить козлы, подставки оригинального вида, поскольку на земле пилить лес несподручно.

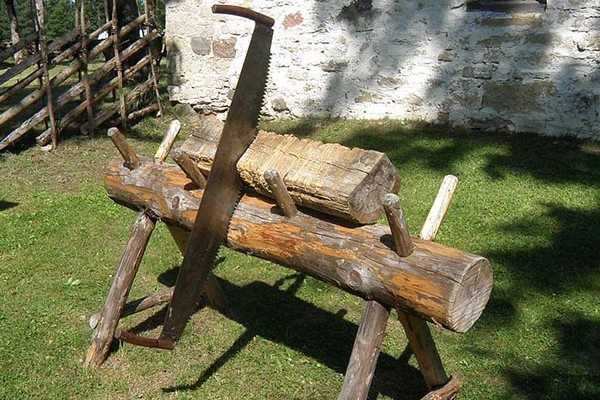

Раньше для распила бревна на козлах использовали двуручные пилы

После того, как чурбаки примерно одного размера подготовлены, можно приступать к их колке. Классическая колка дров предполагает использование топора или колуна, но существует и альтернативный, механический вариант, когда дрова раскалывают специальным станком, дровоколом. Стоит отметить, что работать топором очень трудоемко, поэтому использование специального станка не только ускоряет, но и облегчает работу.

Если вы проживаете в доме, который отапливается исключительно дровами, если у вас есть баня, то для упрощения и облегчения процесса заготовки дров, вам непременно следует рассмотреть возможность приобретения дровокола. Это устройство облегчит ежегодные зимние мероприятия по заготовке древесины на следующий год. Кстати, система настолько простая, что ее вполне можно сделать и самостоятельно.

Если же дровокола нет, придется колоть дрова на поленья при помощи топора. Если опыта и сноровки в этом деле также нет, то занятие это будет для вас весьма опасным, поэтому мы решили дать некоторые рекомендации по подобной работе.

Использование топора

Прежде всего вам стоит подготовить рабочее место и инструмент. В качестве постамента для чурбаков обычно используют так называемую колоду, бревно большего размера, высотой примерно в пол метра. Такая подставка будет устойчиво стоять на земле, а на нее уже легко можно будет водрузить подходящий чурбак аналогичного или меньшего диаметра.

Проведение работ по заготовке леса

По выбору подставки есть некоторые рекомендации от экспертов:

• Выбирать следует часть бревна от крупного дерева с плотной древесиной, например, дуба. Плотная древесина не позволит ее сразу же расколоть при попадании топора, что неминуемо произойдет.
• Желательно, чтобы на колоде присутствовало большое количество сучков. Сучки делают древесину внутри дерева еще более плотной.
• Длинные и крепкие сучки можно не спиливать, за них удобно будет держать колоду-подставку при перестановке с места на место.

Удачная колода позволит вам наколоть весь лес на аккуратные, небольшие полешки. Небольшие поленья сохнут лучше, они хорошо горят и удобно располагаются в печи, а при сгорании не оставляют больших углей. Именно поэтому чурбаки и раскалывают на небольшие части.

Удобная подставка для расколки чурбаков

Установленный на подставку небольшой чурбак раскалывается от удара специального топора-колуна. Обычный топор вам также потребуется, чтобы удалять с бревен сучки. Считается, что лучше всего в работе кованые колуны, хотя они не так сильно уступают по своим характеристикам литым вариантам. Хорошие колуны должны быть закаленными. Проверить это достаточно просто, необходимо щелкнуть по нему и послушать звук. Звонкий говорит о том, что инструмент хороший, а глухой подтверждает недостаточное качество.

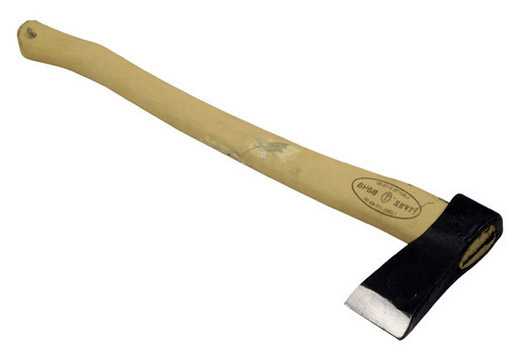

Важным элементом топора является ручка. Для новичков оптимальнее всего выбрать инструмент с деревянной ручкой, поскольку пластиковая предполагает правильное и уверенно обращение с инструментом. При неправильном ударе вы легко можете ее расколоть.

Длина топора-колуна и его вес, а также форма ручки подбирается индивидуально. Критерий очень простой, должно быть удобно держать инструмент в руках, уверенная хватка позволит длительное время качественно работать, ведь колоть нам предстоит огромное количество чурбаков самого разного размера.

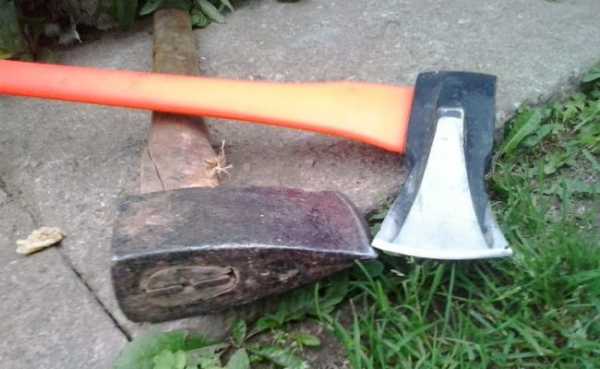

Варианты колунов с деревянной и пластиковой ручкой

Оптимальным для колки считается чурбак с диаметром в 12-15 сантиметров, поскольку из него получится 4 отличных полена. Большие и крепкие чурбаки разбиваются так же колуном, при этом для расщепления древесины применяются колья из дерева или железа. Опытные дровосеки могут колоть дрова одним простым топором, не прибегая к различным ухищрениям.

Для новичков они могут дать следующие рекомендации:

• Чтобы примериться к удару, следует отойти от чурбака на расстояние вытянутых прямых рук. Отсюда будет проще попасть в необходимое место чурбака, при этом не сломать топорище и не нанести себе травму. Ноги следует установить на ширине плеч, и расслабить колени, чтобы можно было пружинить, увеличивая силу удара топора. Затем колун поднимаете перед собой и резким движением опускаете вниз на чурбак.
• Обратите внимание на торцевые трещины гладких чурбаков без сучьев, их следует использовать для упрощения работы, попадая в них топором. Если кусок бревна имеет сучья, старайтесь колоть мимо них. При невозможности игнорировать сучки, выбирайте самые толстые и колите вдоль них.
• Если после удара топор застрял, можно стукнуть по его обуху кувалдой, или поднять колун вместе с чурбаком, перевернуть и ударить обухом по колоде. При этом второй вариант требует определенной физической подготовки, поскольку даже махать топором не так-то просто, а здесь нужно поднять его вместе с куском бревна.
• Большие чурбаки неудобно раскалывать пополам, поэтому стоит откалывать от их краев поленья нужного размера. После того, как вы достаточно обтесали чурбак, рубите его пополам.
• Колка дров достаточно тяжелое занятие, поэтому если объем леса большой, распределите работу на несколько дней. Не стоит продолжать орудовать топором, когда руки уже налились свинцом, и толком контролировать его движения не могут. Кстати, планомерная физическая работа на протяжении некоторого времени позволит вам подтянуть свою форму и общий тонус организма.
• Древесина отлично колется в морозный день.

Оригинальный способ раскалывания большого чурбака

По мере проведения колки дров, вы непременно получите необходимый опыт, раскалывая чурбак на плахи и более мелкие части. После того, как вы расколите весь лес, его следует поместить для сушки в подготовленный дровяник.

Применение дровокола

Заготовкой дров по мере необходимости приходится заниматься не только жителям деревень, но и городским обитателям, который предпочитают проводить время отдыха на даче. Многим занятым людям проще купить готовые дрова и поместить их в свой сарай на хранение, чем самостоятельно заниматься их заготовкой, распилом, колкой. Все таки подобная работа требует большого количества времени, сил, опыта и разрешений, если мы хотим сами вырубать лес. Даже на порядок большая стоимость готовых дров в отличие от бревен не может нивелировать все трудности заготовительных работ.

Однако некоторые люди, следящие за техническим прогрессом знают, что существуют устройства, позволяющие расколоть чурбаки на ровные и красивые поленья меньшими силами. Именно механическое устройство под названием дровокол, способно сэкономить большую часть бюджета, выделенного на дрова.

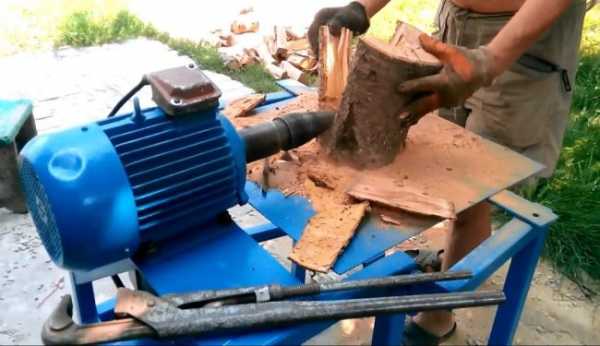

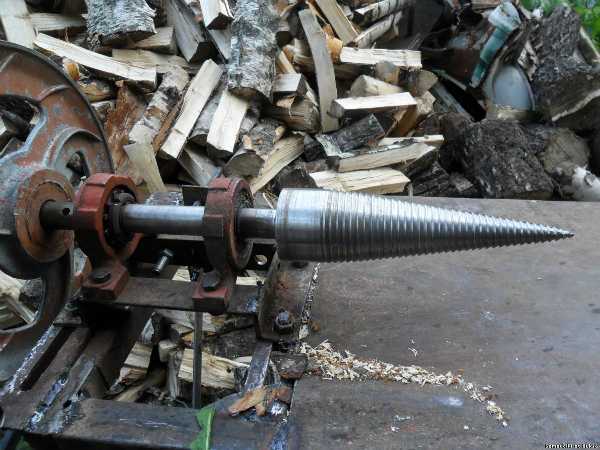

Механический дровокол в работе

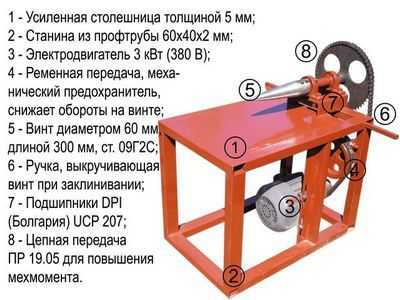

Устройство механического дровокола достаточно простое:

• Главной его деталью является металлический конус с нарезанной резьбой. Такой элемент с легкостью может выточить любой токарь на предприятии, ведь каких-то серьезных ограничений в его форме и резьбе нет.
• Конус подключен к небольшому двигателю, обеспечивающему его вращение. Для двигателя вполне будет достаточно мощности в 2-3 кВт, причем желательно чтобы он работал на бензине, а не на электричестве, чтобы не привязывать установку к конкретному месту. Главная задача двигателя обеспечить вращение конуса со скоростью 300-500 оборотов в минуту.
• Чтобы конструкция была устойчивой, ее выполняют в виде стола, на который собственно и закидывают чурбаки для колки. В процессе работы чурбаки надвигаются на конус, который с легкостью вкручивается в древесину и раскалывает их на части.

Использование для колки механического дровокола

В итоге получается достаточно простая установка, которая во много раз облегчает раскалывание чурбаков на поленья. Работа по расщеплению древесины с помощью дровокола не такая трудозатратная и проводится на порядок быстрее обычной колки при помощи топора. К тому же при таком расщеплении дерева безопасность работника будет соблюдена в большей степени, чем при длительном махании топором.

Другой вариант дровокола изготавливается из гидравлического пресса, где специальный домкрат создает необходимую нагрузку, а металлический элемент в виде пластины раскалывает дерево.

Какой способ колки дров для вас оптимален, решать, конечно же, вам, но мы надеемся, что из нашего материала вы почерпнули достаточно информации о ручном и механическом варианте проведения работы по заготовке леса.

ochg.ru

Конусный дровокол своими руками | Дом32инфо

В наше время, когда дорожают энергоносители, отопление жилья дровами возвращает свою популярность. Многие коттеджи оборудованы каминами, для которых тоже необходимы колотые дрова. Поэтому вполне логично, что  в наш век всеобщей индустриализации потребовался способ механизации процесса колки дров.

Для этой цели созданы очень удобные и практичные дровокольные станки. Работа, которая с помощью топора выполнялась несколько дней, благодаря такому станку, может быть выполнена всего за несколько часов. К тому же не надо забывать о технике  безопасности.

Дровоколы разделены на категории: механические, гидравлические и  винтовые колуны. Немало их делают и народные умельцы (можно посмотреть тут). Мне понравилась конструкция винтового колуна, который ну очень прост в изготовлении и не требует больших финансовых затрат (если есть знакомый токарь). Колун представляет собой конус с  резьбой, который сидит на валу, вал вращается в опорных подшипниках.  Но  вариантов изготовления  масса, все зависит от  бюджета,  средств и от запасов запчастей, хранящихся в гараже,  тут  полет фантазии неограничен.  Если не хватает мощности двигателя  дровокола, можно уменьшить обороты вращения конуса, тем самым, увеличивая мощность аппарата, но не меньше 250 об/мин, так как упадет производительность.













Общие требования к  дровоколу

• Высота от пола до конуса около 80 см
• Острый нос конуса, чтобы сразу входил в  дерево и вкручивался
• Конус изготовить из твердой стали
• Плотная посадка на вал мотора или редуктора
• Для больших оборотов  уменьшить шаг резьбы, чтобы мотору легче было вкручивать
• Мощность двигателя от 2 кВт



 Винтовой дровокол — видео

Еще один вариант с использованием перфоратора, но как видно на видео, мощности, конечно, не хватает.



dom32.info

Колим деревянные поленья всем подряд: от молотка до щебня!

Казалось бы, что может быть проще, чем нарубить дрова для мангала или камина? Но не всегда все по плану. У вас может не оказаться топора под рукой или вдруг попадется колода из дуба или лиственницы – вот здесь трудности и начинаются, потому что обычным приемом не возьмешь, а других не знаешь. Сейчас мы расскажем, как правильно колоть дрова топором, без топора, а также с помощью разных ручных приспособлений, которые можно найти в хозяйстве или сделать своими руками очень быстро. Методик много, но мы выбрали только самые эффективные из них.

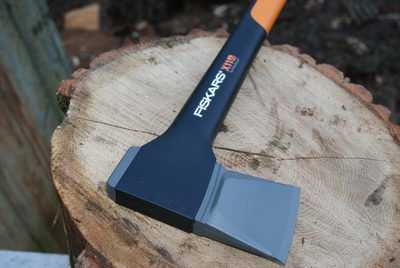

Как правильно колоть дрова топором: используем колун

Разрубить полено можно многими способами и разными инструментами, но существуют специальные приспособления, которые делают жизнь дровосека проще. Лучшим топором для колки дров считается простой таежный топорик, который можно изготовить даже в домашних условиях из старого плотницкого инструмента. Его особенность – наличие постепенного расширения и меньший вес для комфортного и резкого маха. Многие спрашивают, зачем вообще резкий мах с колуном и почему с размаху легче расколоть полено топором. Это элементарно: больше сила удара, за счет чего лезвие сразу заходит до расширения и вся энергия идет на то, чтобы расширить бревно. Таким образом, полено быстро и легко разлетается, а металл не застрянет в древесине.

Такой топор для колки дров позволяет справиться с работой куда быстрее, поскольку очень редко заклинивает в древесине, а малый вес снижает нагрузку на тело, повышая производительность лесоруба. С его помощью очень удобно валить деревья, поэтому инструмент можно назвать универсальным. Никаких ухищрений не требуется при рубке: стандартная колода для колки дров, обычный мах, удар посильнее и все, полено разбито. Если оно не разбито – повторяйте мах и удар пока не разобьете.

Если вам нужен инструмент именно для колки, тогда лучше будет брать его с большим расширением головы, но учтите, что ним будет намного хуже валить деревья и обтачивать бревна. Ним вообще будет очень тяжело работать, поскольку он не предназначен для частых ударов, здесь надо будет брать силой. Лучше посмотреть видео как правильно колоть дрова колуном перед его использованием, поскольку техника сильно отличается от работы таежным или столярным топориком.

Колем дрова клиньями – техника и особенности процесса

Работать топором может каждый, у кого он есть, и имеются силы его поднять, но что делать, если под рукой нет привычного реквизита лесоруба? «Идти домой спать» – скажите вы. А если дома холодно и все же надо наколоть дрова в лесу или кушать хочется, а жарить не на чем? Тогда можно использовать специальные клинья, которые позволят разбить огромные колоды и сделать их пригодными для погрузки на пикап или подброски в топку.

Они представляют собой несколько металлических колышков, заточенных с одной стороны и расширяющихся к другой стороне. Они небольшие, достаточно будет до 10 сантиметров. Но есть 1 важная особенность: каждый клин для колки дров должен быть толще предыдущего, чтобы как бы «распирать» колоду изнутри. Рассмотрим пошагово процесс работы с клиньями.

ШАГ 1: «с почином!». Надо взять самый тонкий и самый острый клин, который у вас есть и поместить его по центру колоды, желательно использовать какую-то небольшую трещину в древесине, чтобы легче было его забить. Ну, понятное дело, забить его тоже надо. Если нет под рукой молотка, можно использовать маленькое полено или камень – усилий надо будет немного совсем.

ШАГ 2: расширение. Колка дров без топора осложняется тем, что нет сильного удара, поэтому брать надо именно техникой. Когда у нас забитый 1 клин, он образует трещину шириной около 0.5 сантиметра. В нее надо вставить другой клин, который толще первого, причем совсем недалеко, через несколько сантиметров. Постепенно забить его тоже до конца. Трещина станет шире, можно вытянуть первый клин.

ШАГ 3: раскалываем полено. Вообще полено должно расколоться уже на втором шаге, но если вы имеете дело с сырой древесиной или гибкими сортами деревьев, тогда необходимо забивать еще третий клин, который в 2 раза шире предыдущего будет. Он уже используется для окончательного расщепления полена. Забивается он легко, главное не вытягивать предыдущий клин.

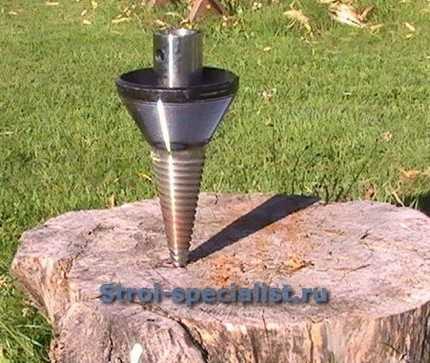

Можно еще колоть при помощи конуса. Изготовить конус для колки дров своими руками не составит проблем. Сделать его можно не только из металла, но даже из подручной древесины. Главное – использовать твердые сорта для его изготовления. Принцип работы точно такой же, как с клиньями: выбираем какую-то трещину и забиваем конус для колки дров, пока полено не расколется вдоль волокон.

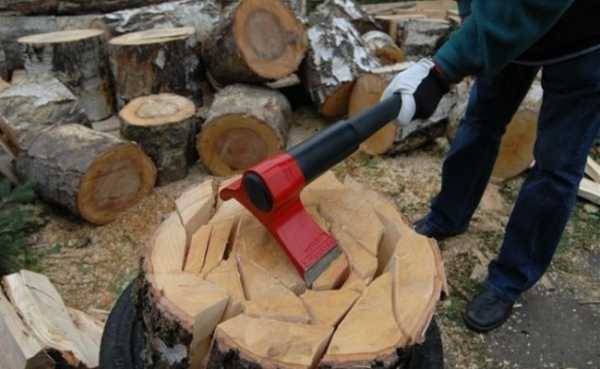

Колка дров с покрышкой – метод для ленивых и осторожных

Напомним, что выполнить эту работу можно при помощи обычного топора или молотка с клиньями, но для экономии времени и сил, предлагаем все же рассмотреть приспособление для колки дров, сделанное из обычной автомобильной покрышки (лучше использовать R16-17 диаметр – больше дров влезет). Рассмотрим все поэтапно.

ШАГ 1: устанавливаем колоду. Надо на ровную поверхность поставить большую колоду. Желательно, чтобы ее диаметр был не менее 70 сантиметров, если больше – лучше.

ШАГ 2: навешиваем покрышки. Рекомендуем положить на колоду 2 покрышки, которые связать между собой веревкой или скрутить металлическими болтами – без разницы. Самодельная колка дров такого типа позволит удерживать все расколотые бревна в куче, их не надо будет собирать и поддерживать 1 рукой. Результат: меньшая усталость организма, работа двумя руками и быстрая колка нескольких поленьев.

ШАГ 3: быстрая колка дров в покрышке. Для начала надо установить несколько поленьев внутрь покрышки, которая лежит на большой колоде (нижнюю покрышку можно прибить к колоде гвоздями или привинтить шурупами). Берем топор-колун или насадку для колки дров, надеваем их на топор и проводим удары по поленьям, которые будут раскалываться и оставаться на месте в покрышке.

Вроде разобрались, как и где колоть дрова, теперь их нужно вытянуть и погрузить на тачку. Вынимаем несколько штук из одной стороны, затем другие будут свободнее и их можно взять пучком и уложить в тачку на колесах, отвезти в нужное место.

Колем дрова без топора: несколько вариантов

Если вы находитесь где-то далеко на природе или поехали на дачу, но забыли с собой топор – не расстраивайтесь, без обогрева не останетесь, потому что можно расколоть бревна и без топора. Сделать это можно несколькими способами.

Вариант 1: камешки + кувалда. Нам необходимо взять гранитный остроконечный камешек (таких предметов полно у реки, возле дорог, даже в посадках) или любой другой твердый минерал и поместить его наиболее острым концом к полену. Чтобы он держался, необходимо взять немного грязи, положить на полено и воткнуть туда камень (так он не упадет). Затем надо взять кувалду побольше и применить метод О.С. Ипатова – хорошенько ипануть по камню. Полено обязательно расколется, поскольку у нас получится эффект колуна.

Вариант 2: перфоратор + лопатка. Почему бы и нет? Еще один метод как колоть дрова без топора. С помощью перфоратора можно не только злить соседей в квартире, но и эффективно, ровненько наколоть дров. Берем самую большую насадку-лопатку и активно загоняем ее в полено. Либо используем насадку «конус». Преимущество метода – скорость и точность реза древесины.

Вариант 3: дрель + конус. Эта техника колки дров немного медленная, но все же применяется, особенно при твердых сортах древесины. Если у вас есть в хозяйстве дрель и насадка в виде строительного конуса (они часто самодельные есть), тогда можно попробовать с ее помощью колоть небольшие полена (только небольшие!). Для предметов с солидными размерами используют уже штатный двигатель на 380В с конусом, где-то 2-3 кВт мощностью и с низкими оборотами.

Вот так вот и происходит колка дров своими руками без топора и с топором, а сейчас на видео мы посмотрим один из лучших способов как это правильно и быстро сделать колуном:

rabotai-sam.ru

изготовление своими руками, видео инструкция и виды дровоколов

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Разновидности приспособлений для колки дров

Все дровоколы можно разделить на два типа:

1. Устройства для домашнего использования , которые применяются только для раскалывания дров.

2. Профессиональные станки, с помощью которых можно обрабатывать целые бревна. Такие устройства, в отличие от домашних, более крупные, мощные и дорогие.

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

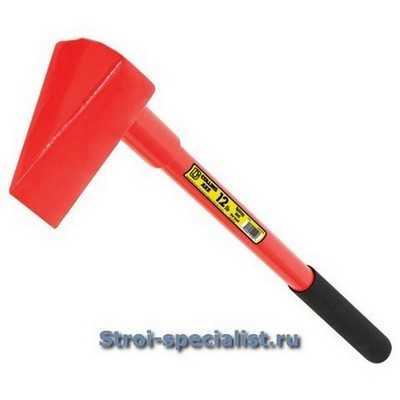

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

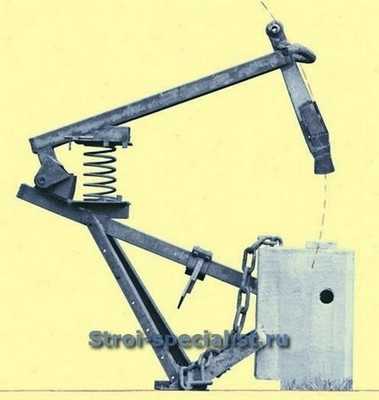

Механические дровоколы

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

• рабочий поршень;
• многолезвийный режущий инструмент;
• направляющие, которые используются для обеспечения прямолинейного передвижения заготовки вдоль станины;
• станина, на которую устанавливается режущий инструмент и по которой передвигается поршень.

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
3. На вал насаживается малого диаметра шкиф.
4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
5. Собранный узел проверить на легкость вращения ручкой.
6. Установить шкиф большого диаметра на второй конец вала.
7. Надеть ремни и опять проверить легкость вращения.
8. На выходной вал надеть винтовой корпус.
9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Колун для дров — виды приспособлений, их сборка своими руками

Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель. Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru
