Штангенциркуль.Измерение деталей штангенциркулем

Здравствуйте! Сегодня мы поговорим с вами про измерение деталей штангенциркулем или как многие его называют «колумбиком». К стати говоря а вы знаете почему штангенциркуль называют колумбиком??? НЕТ? Тогда читайте мою статью и все станет понятно 🙂

Штангенциркуль или колумбик?

Многие из вас на производстве при измерении деталей столкнулись наверное с самым (по моему) популярным видом измерительного инструмента — штангенциркулем или как часто его называют бывалые работники колумбик. Честно я вам скажу когда я пришел на завод в 2004 году я часто слышал как его так называют да и сам стал произносить это название, чтобы не выглядеть неучем среди опытных коллег ИТР 🙂 .

Шли годы и так ни кто и не спросил — А ПОЧЕМУ КОЛУМБИК????

Мне стало интересно узнать про чудное даже немного заморское название штангенциркуля и вот, что я выяснил, оказывается штангенциркуль стал называться колумбиком потому, что в советское время основным поставщиком данного мерителя была американская фирма COLUMBUS вот название и прилипло :).

А еще интересно то, что в авиационной промышленности штангенциркули называли МАУЗЕР, как вы уже догадались это и был поставщик туда измерительного инструмента.

Ну думаю было познавательно и интересно. Ну да ладно отвлеклись немного на историю 🙂 Теперь по теме.

Как устроен штангенциркуль, он же колумбик, все в этом видео:

Измерение деталей штангенциркулем. Как пользоваться?

И так на рисунке выше предоставлен штангенциркуль ШЦ -1 в его классическом исполнении. Разберем его конструкцию подробнее:

  1. Это так называемые губки (но целовать их не стоит) они предназначены для измерения внутренних поверхностей.
  2. Эту часть называют рамка ведь на нее она и похожа 🙂 .
  3. Зажим с помощью которого можно надежно зафиксировать рамку (п.2).
  4. Называют штанга, по ней рамка перемещается и позволяет производить измерения штангенциркулем.
  5. Под номером 5 у нас линейка глубиномера с помощью которого очень удобно измерять глубину фрезеровки или отверстий деталей.
  6. Шкала штанги. Тут вроде все понятно.
  7. Нониус. С помощью него собственно и удается производить измерения с точностью от 0,01 до 0,1 мм (в зависимости от точности вашего штангенциркуля).
  8. И завершают наш список губки для измерения наружных поверхностей. Иногда оснащаются вставками из твердого сплава для меньшего износа при частом использовании.

Как пользоваться штангенциркулем.

Чтобы понять как пользоваться штангенциркулем обратим внимание на рисунок выше. На нем мы видим две шкалы я специально обозначил их разными цветами шкалу штанги салатовым цветом, а шкалу рамки которая по ней перемещается голубым. Если мы видим такую картину то это значит, что измеренная деталь равна 42,7 мм. Как я определил???

Да очень просто. Видите риска рамки под которой находится «0» стоит дальше 42 мм (забыл сказать цена деления штанги 1 мм) но в тоже время не доходит до 43 мм. Это значит наш реальный размер находится между 42 и 43 мм.

Теперь смотрим на шкалу рамки (нониус) его размер от «0» до окончания 19 мм которые разделены на равные 10 частей. Получается цена деления равна 1,9 мм (но по этому поводу не заворачивайтесь 🙂 ). Я и для того пишу этот пост, чтобы все было предельно ясно. И так, целое число миллиметров мы знаем, а для определения дробной части обратите внимание какая риска шкалы рамки штангенциркуля совпадает с рисской штанги.

Как отчетливо видно с рисунка это риска под номером «7» если посчитать от нулевой риски нониуса и это говорит о том, что размер который вы измерили штангенциркулем равен 42 целых и 7 десятых миллиметра. Вот и все 🙂 По моему уже проще объяснить не удастся 🙂 . Да и вроде и так понятно.

Схемы измерения деталей штангенциркулем.

При контроле деталей необходимо правильно держать штангенциркуль для получения наиболее точных результатов. И от того на сколько вы овладеете данным искусством будет зависеть как вы будете измерять детали и получать достоверные данные о качестве получаемой заготовки. Мы рассмотрим четыре наиболее часто применяемые схемы измерения деталей штангенциркулем. На самом деле их намного больше но это как говорится классика жанра.

1. Измерение валов штангенциркулем.



И так как мы видим из предоставленной схемы мы видим, что при помощи штангенциркуля можно измерять наружный диаметр вала и его общую длину.Сразу поясню, линия измерения это прямая между двумя точками касания измеряемой заготовки с губками колумбика. Когда проводите измерение деталей штангенциркулем сконцентрируйтесь и будьте внимательны.

Линия измерения 1 — показывает как необходимо установить штангенциркуль для корректного измерения диаметра вала. То есть линия измерения должна быть перпендикулярна оси измеряемого вала. Хотя в принципе если вы все делаете аккуратно то все получится без особых усилий.

Линия измерения 2 — при таком виде контролируется длина вала. Линия измерения параллельна оси заготовки но в тоже время перпендикулярна губкам штангенциркуля.

 2. Измерение внутреннего отверстия штангенциркулем.

При таком измерении губки штангенциркуля (специально для этого предназначенные) вставляются в отверстия таким образом, чтобы линия измерения проходила через центр  отверстия и в тоже время была перпендикулярна его оси. Вроде ясно, а то как то круто загнул 🙂 .

3. Измерение деталей штангенциркулем, внутренних прямолинейных поверхностей.

При измерение внутренних прямолинейных поверхностей необходимо вставить губки колумбика таким образом, чтобы угол между линией измерения и поверхностью заготовки был равен 90 градусов. Если же вы при измерении будете держать колумбик с перекосом, то не получите достоверных результатов. По этому я рекомендую проводить измерения несколько раз, дабы исключить возможные ошибки.

4.Измерение глубины линейкой глубиномера штангенциркуля.

При таком измерении необходимо установить ваш штангенциркуль таким образом, чтобы линейка глубиномера была строго перпендикулярна двум поверхностям между которыми измеряется расстояние. Можно сказать, что для измерения глубины различных деталей штангенциркуль подходит не совсем идеально и есть другие приборы более точные.

Подробная видео инструкция как пользоваться штангенциркулем (Советую к просмотру):

Пожалуй на сегодня хватит информации :). Подытожим сегодня мы с вами поговорили про измерение деталей штангенциркулем в условиях производства и я надеюсь, что моя статья поможет вам в самообразовании и вы поняли, что проводить измерение деталей штангенциркулем не так уж и сложно. Ожидайте новых постов. ПОКА ДРУЗЬЯ!!!

С вами был Андрей !

MNT-150 Штангенциркуль-колумбик 150 мм точность 0.02

Всем доброго времени суток.
Предлагаю на Ваш суд обзор штангенциркуля от китайской компании MNT с ценой деления 0.02 мм.

Зайдя в очередной раз на рынок увидел я бабушку, божий одуванчик которая торгует всякими старыми железками и лежал у нее на столе старенький колумбик, убитый мама не горюй (между губками для внутренних измерений пару мм просвета) и хотела она за него 15 баксов (по 1$ за 1 см длины штангеля) уверяя что вещь странная, цены не малой. В магазинах цены тоже не радовали за тот же самый штангенциркуль правда уже китайского производства просили от 13$ за упакованный в пакет, до 25$ за вариант «пенал в комплекте».
Так что пришлось удовлетворить потребности в измерительном инструменте за счет не совсем прямых поставок из Китая.
Сначала хотел электронный, но потом подумал и решил остановиться на аналоговом, пользоваться им умею, а батарейки имеют свойство кончатся в самое неудачное время.

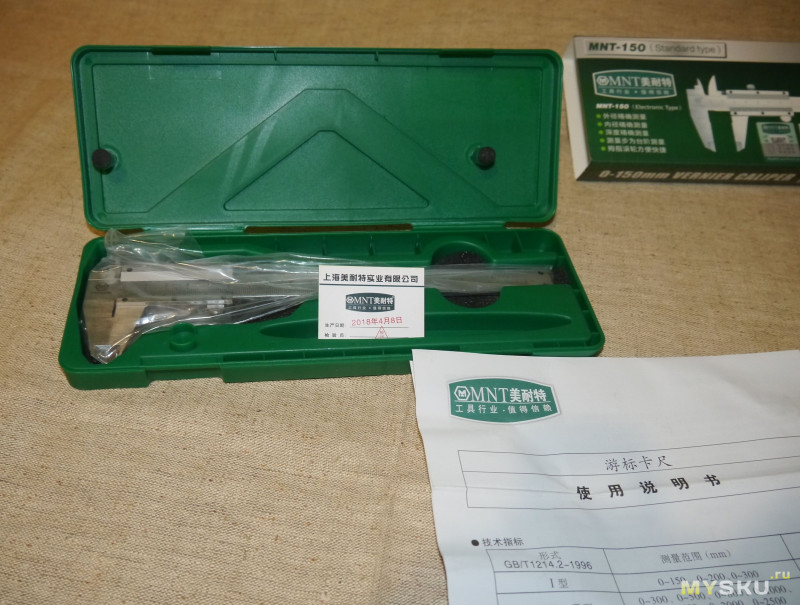

Штангенциркуль поставляется в родном пластиковом пенале поверх которого одета картонка с обозначением того, что внутри.

Поверх обертки наклеен защитный код, для проверки подлинности товара.

Под картонной упаковкой скрывается сам пенал внутри которого нашлось место для самого штангеля, инструкции и картонки с датой производства.

На случай если кому интересно и понимаете китайский.

Инструкция подробно


Производитель не пожалел смазки, все пространство внутри пакета, вся поверхность штангеля и даже поролон под ним обильно пропитаны машинным маслом. Пенал универсальный, ибо внутри помимо углубления для самого штангеля есть еще место для чего-то похожего на пинцет и батарейку.

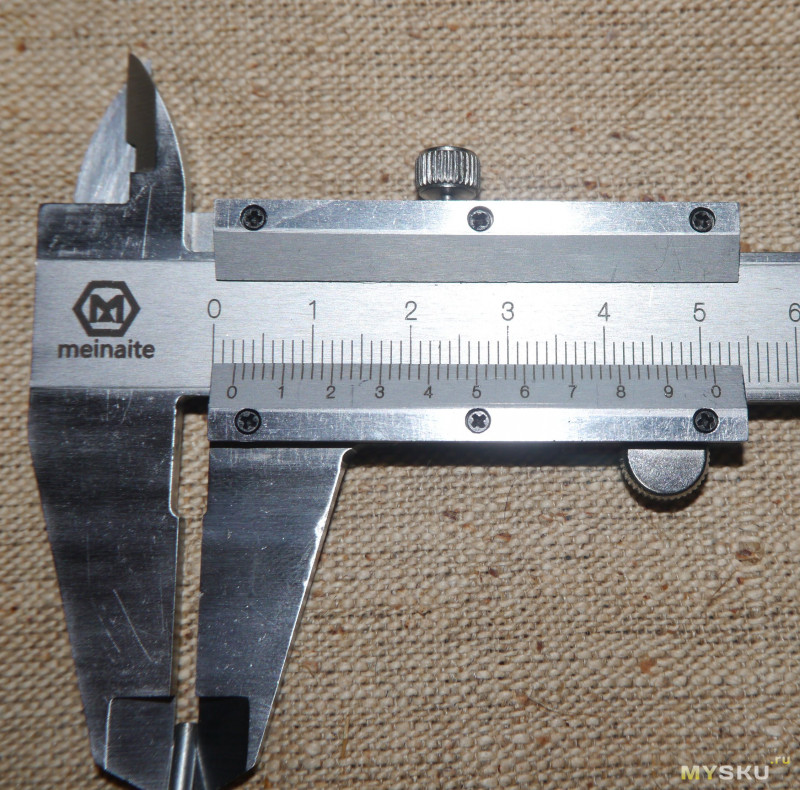

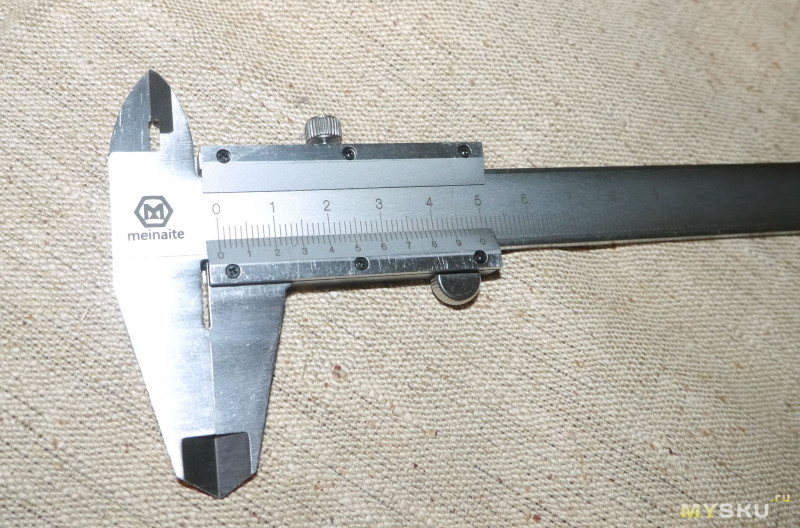

Штангенциркуль сделан полностью из металла, качество обработки поверхностей хорошее, все отшлифовано ничего не болтается.

На конце штанги есть серийный номер.

Губки измерения внешних размеров, в целом обработаны хорошо, и на первый взгляд никаких явных изъянов нет.

К сожалению, при проверке их на просвет обнаружился вот такой не красивый момент в районе ножей.

Я понимаю, что даже при шкале в 0.02 мм. это не очень большая проблема и вряд ли такой просвет когда-то станет преградой для точности измерений, но все равно не приятно.
Губки внутренних размеров внешне тоже обработаны довольно качественно, ножи ровные ничего не цепляется.

А вот так они выглядят на просвет.

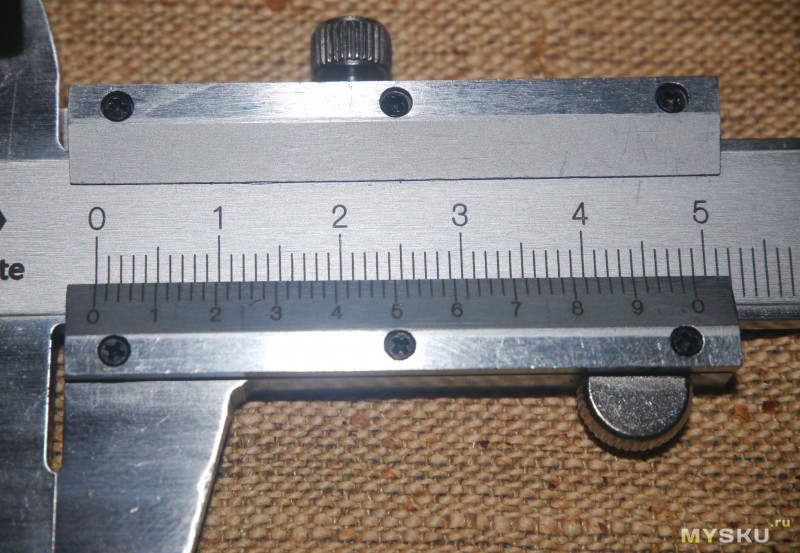

Шкала нониуса гравирована, дополнительно залита краской.

Основная шкала тоже гравирована, так что есть надежда что со временем ничего не сотрется.

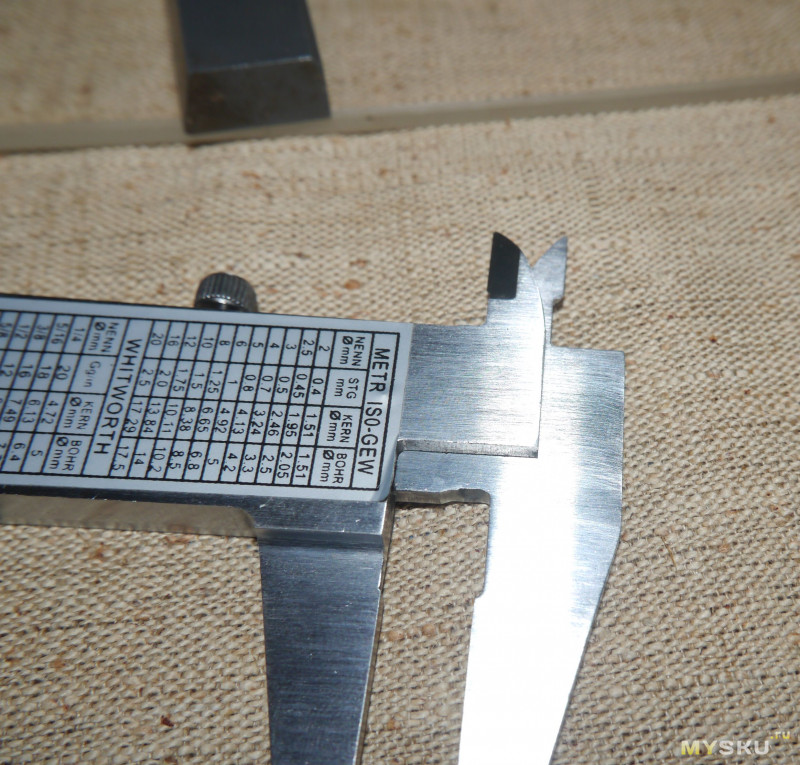

На обратной стороне наклеена справка по соответствию размеров в метрической и дюймовой шкале.

Проба проверить точность
К сожалению, эталонов у меня в хозяйстве нет, так что придется проверять точность по моему старичку микрометру, сразу оговорюсь что последняя проверка ему делалась года четыре назад в метрологии завода и как меня заверили на тот момент он был точен, с тех пор особо его не мучаю, но старость могла взять свое.
Первый замер
В качестве подопытного бор.
Микрометр показывает 2,34 мм.

Пробую измерить его же штангелем и сразу сталкиваюсь с первой проблемой, определить десятую долю по шкале можно легко, а вот с сотками приходиться долго всматриваться и прикидывать. На мой взгляд на штангеле 2.28 мм, но даже на фото видно что понять точно с первого взгляда очень сложно.

Второй замер

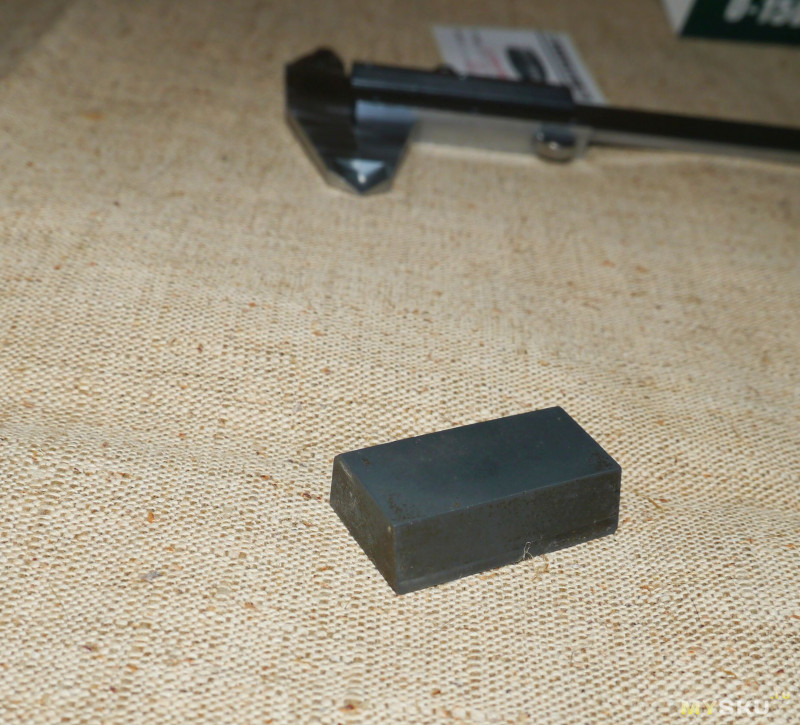

Небольшой брусок шлифованного метала.

Микрометр 9,85 мм.

Штангенциркуль, опять-таки точно понять сложно то ли 9,86 мм, то ли 9,88 мм.

Одним словом, немного разочаровался я в приборе, а вернее в его шкале, очень уж неоднозначная она получилась, с одной стороны это лучше, чем штангель со шкалой до десятых, а с другой получается, что шкала в две сотых это больше игрушка чем инструмент.

Колумбик
Именно под названием колумбик я впервые познакомился со штангелем, так его называл мой преподаватель труда в школе. И до момента написания этого обзора я был уверен, что это название какой-то разновидности или модели штангенциркуля, но делая домашнюю работу перед обзором выяснил что оказывает это название пошло от названия фирмы производителя «Columbus» которая одна из первых начала оснащать свои штангели щупом глубиномера.
На этом штангеле, как у тех самых колумбиках из школы глубиномер тоже есть, щуп выезжает легко, не люфтит.

И теперь можно измерять глубину отсека для батарейки 🙂

Измерение высоты
А вот такой вариант измерения встретил впервые, в инструкции написано, что можно измерять высоту перпендикулярных плоскостей задней частью штангеля, вот этой поверхностью.

При работе это получается примерно вот так.

Как я понимаю такой метод измерения подходит лучше, чем просто использование глубиномера, так как есть довольно большая площадь опоры что позволяет точно установить штангель относительно детали тем самым повысив точность.
Мини разборка
Собственно фото в ответ на вопрос из комментариев.

Покупал через посредника YoyBuy
Посылка весила 1,3 кг доставка обошлась 30$, можно было сэкономить 3$ отказавшись от страховки.

Вес штангенциркуля с упаковкой 308 грамм.
Доставка заняла три недели.

Небольшой вывод
Если говорить совсем кратко, то на мой взгляд штангель стоит своих денег, у него свои минусы, особенно это касается шкалы и если бы я знал заранее то, брал бы штангель не с нониусом, а с циферблатом.
К плюсам однозначно стоит отнести качество изготовления, на которое на мой взгляд даже не влияют те пару огрехов с губками.

Ну и, как всегда, она, традиция.

Заранее приношу свои извинения за орфографию и грамматику текста, все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Штангенциркуль Terma CDA100

Качественный штангенциркуль с точностью 0.01 мм и маленьким потреблением тока. Покупался с купоном $10/30 за 1600р.

Сайт производителя: termatools.com. Надо сказать, что внешний вид, как и технология absolute encoder изрядно напоминают Mitutoyo Series 500.

Миниобзор:

Доставка/упаковка

Подробнее

Пришёл небыстро, почти за месяц — но тут наложились китайские праздники, в начале октября и консолидация посылок. Сработала консолидация, кстати странно — из трёх безтреков из следующего заказа, со штангелем объединили только один.

Упаковано достаточно хорошо — толстый слой пупырки поверх коробки. Сама коробка из довольно толстого пластика и весит 190 грамм. Кроме самого штангеля в пакете, в коробке была инструкция на китайском и бумаги поверки.

Заявленные характеристики


Диапазон: 150 мм (максимум 156 мм)
Разрешение: 0.005 мм
Точность: 0.02 мм
Вес: 160 грамм
IP54
SPC порт

Бумаги китайской поверки:

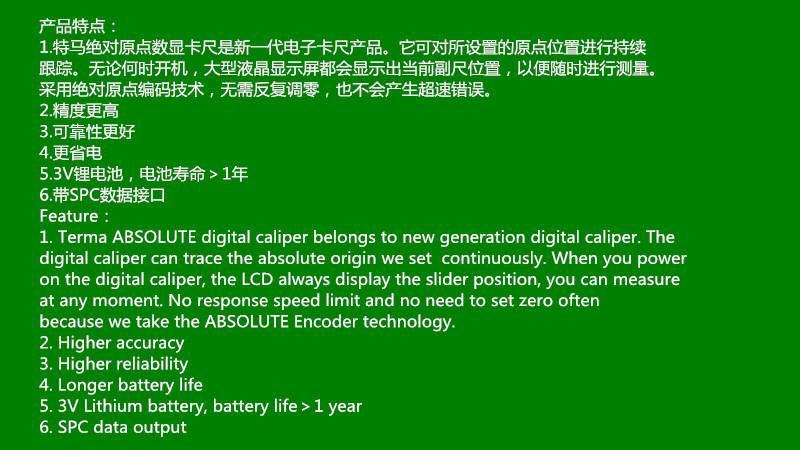

С сайта


Внешний вид


Измерительная часть стальная, сделана качественно, придраться особо не к чему. Просвета между губками не видно.

Измерительная шкала — стекло под накладкой из текстолита (?). Явно более стабильное решение, чем простой текстолит.
Есть пара обычных регулировочных винтиков сверху, для поджима. Стопорный винт развальцован и не вываливается. Сзади есть серийный номер.

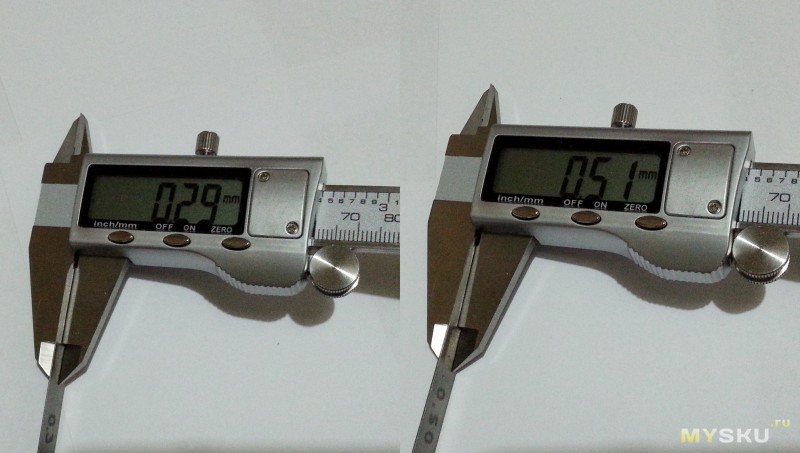

Ноль выставлять не пришлось (кнопка origin) — после установки батарейки, показания сразу были верными. Так что «ABSOLUTE Encode» китайцы скопировали правильно. Срывов тоже не было.

Из замеченных недостатков — колёсико ограничивающее силу прижима заметно болтается, хотя на работу это и не влияет. Последняя цифра на экране принимает значения только 0 и 5 (и не сказать что она сильно нужна).

Измеренные характеристики


Концевых мер у меня нет, так что проверим по фрезе — судя по микрометру её диаметр 3 ±0.002 мм

Как видим, точность даже лучше заявленных 0.02 мм.

Питание


На али написано про использование литиевой батарейки CR2025, но туда нормально входит и обычная CR2032 и в китайской инструкции указана она же.

Потребляемый ток: при работе 25 мкА, в выключенном состоянии 1-2 мкА. Отличный результат.

DANIU 150мм стальной штангенциркуль

$11.99 с купоном кто то успел, больше не работает 🙁
Штангенциркуль будем проверять на точность и повторяемость микрометром. Смотреть на измерительные губки при увеличении. С проверки и начнем. Какая разница как упакован, если врёт?

Проверка точности и повторяемости

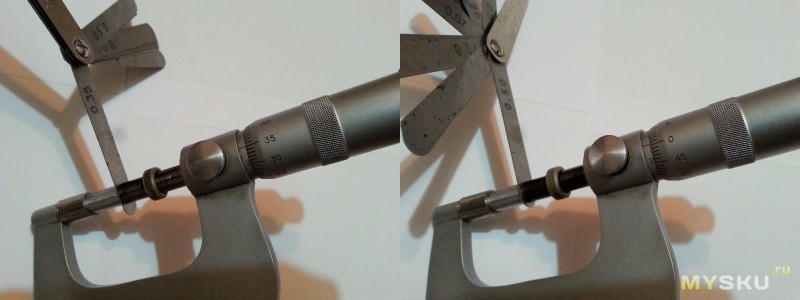

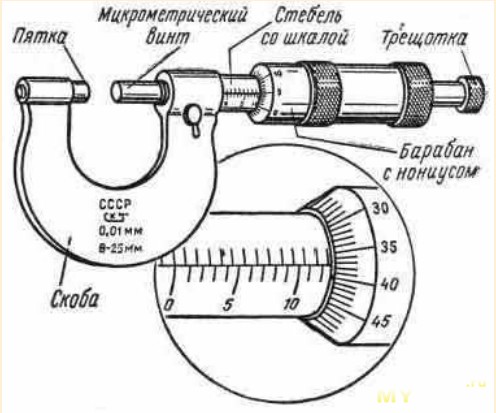

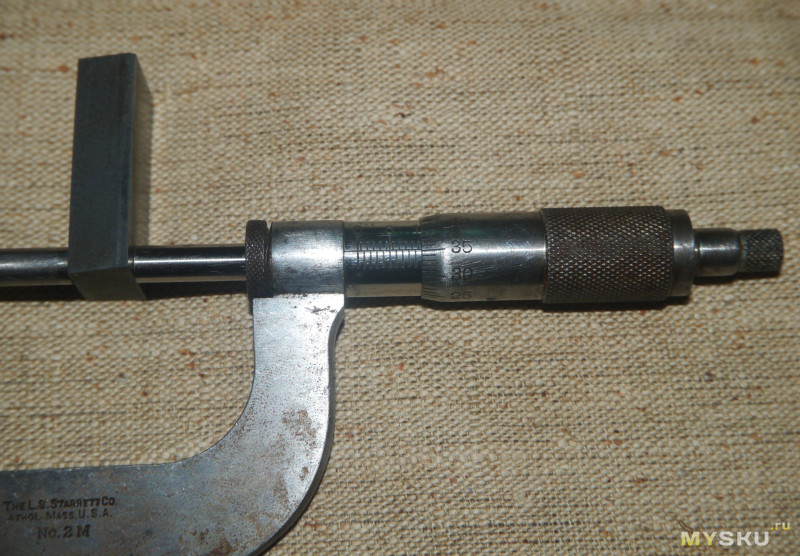

Будем использовать довольно приличный микрометр, обзор и подшипник, внешний диаметр 7.997 Точность полагаю +- 0.001мм

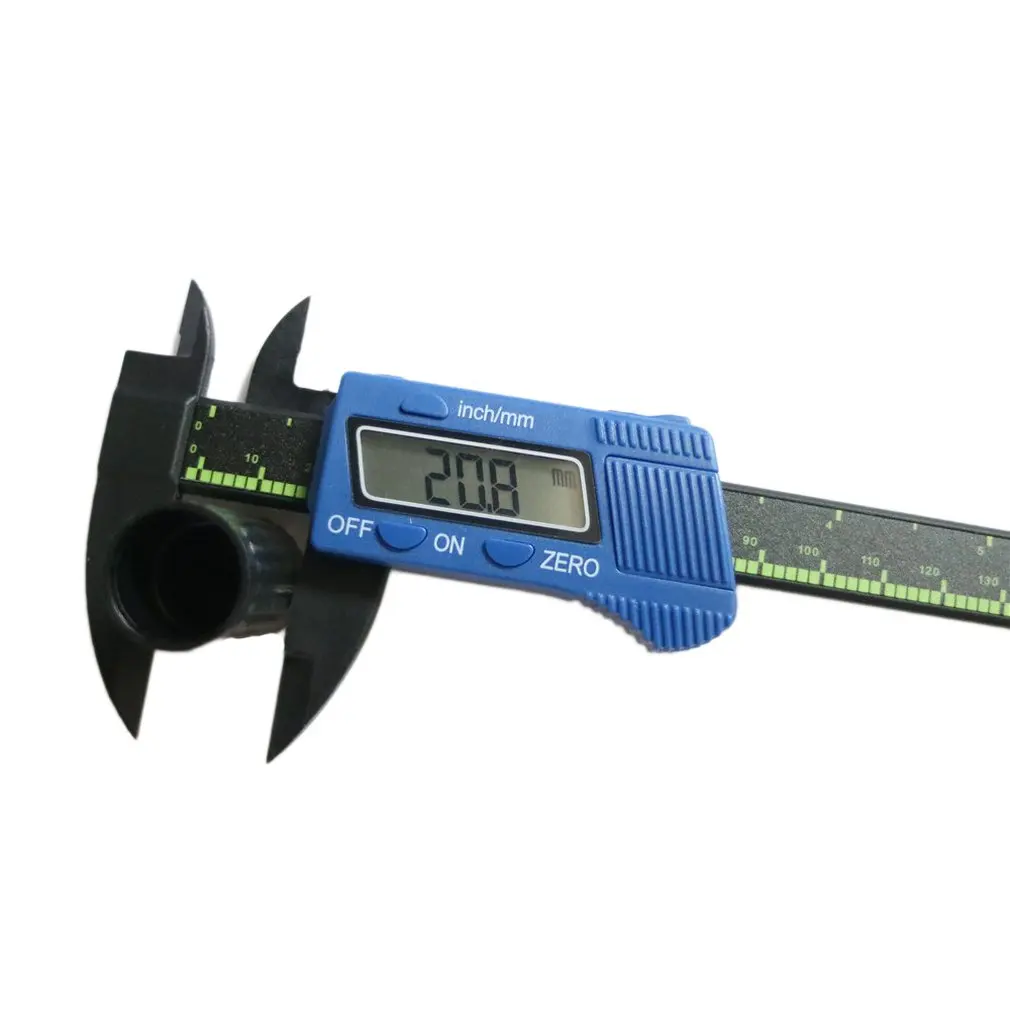

Заодно проверим что там с двумя другими штангенциркулями — пластиковым китайским (0.2 мм точности) и простейшим стальным отечественным (из хозмага) — 0.1 мм

Подшипник при измерениях отечественным и пластиковым штангелями — 8 мм, 5 измерений из 5. Видим, что оба заявленной точности соответствуют. А вот с обозреваемым прибором подробнее.

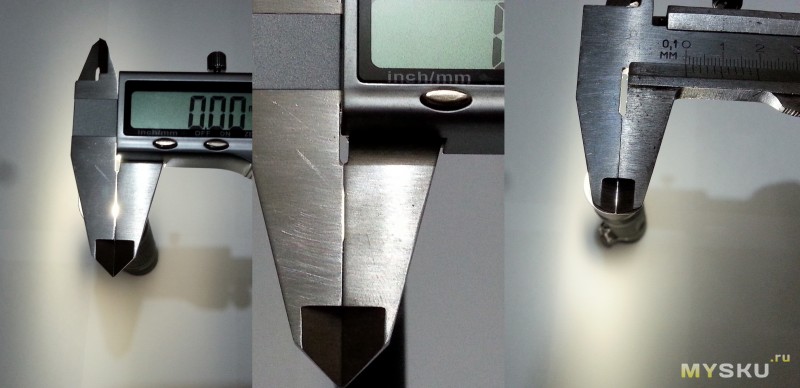

Во-первых, измерять меня учили скошенной, передней частью губок. Не так, как на половине фоток из интернета.

5 последовательных аккуратных измерений. Можно бы и 50 — но сути не изменит 🙂
7.98
7.98
7.97
7.96
7.97

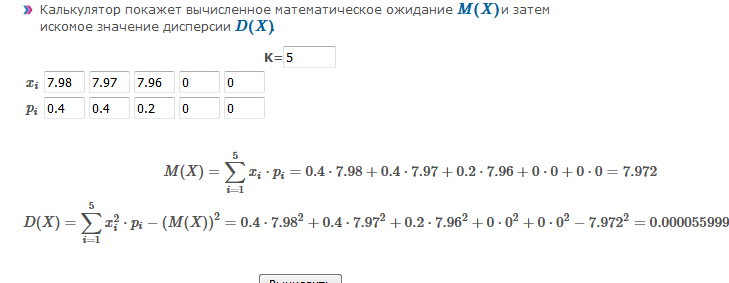

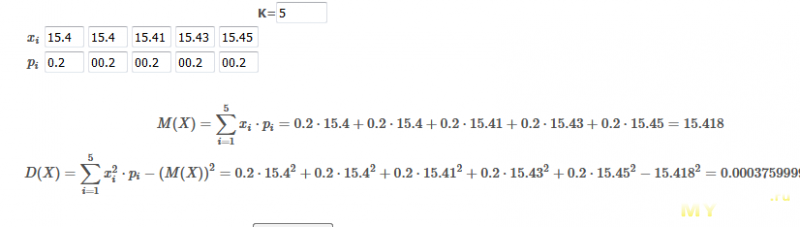

Матожидание и доверительный интервал в наше время руками считать лень, нагуглил онлайн калькулятор

Отсюда
σ(X)=0.0075 мм
Доверительный интервал +-3σ(X) +-0,023

Если не таскать лишних цифр — у нас две сотки погрешности и две сотки возможного отклонения. Ровно столько, сколько обещано в спеках на сайте (в мануале чуть лучше). С другой — очень близко и, если вспомнить, что руки мои дилетантские — я не готов на производителя крошить батон. И считаю испытание пройденным. Просто надо помнить, что цифра сотых — плюс минус лапоть. Как и записано в спеках.

UPD подсказали проверить внутреннее измерение
Камраду bayk респект за идею

(конечно, на фото губки друг друга не касаются — измерил, положил на стол рядом, сфотал)

15.489 на микрометре
Выборка на штангеле
15.40
15.41
15.43
15.40
15.45

σ(X)=0.0194 мм
Доверительный интервал +-3σ(X) +-0,058

Здесь видно, что при измерении внутреннего размера и точность и повторяемость немного похуже и вылазит за спеки. IMHO причину видно на фото губок с увеличением /UPD

Доставка и упаковка

Отгрузка 26 февраля, получено 02 апреля 2019. Полный трек

Транспортная упаковка — серый ПЭ пакет

Коммерческая упаковка, она же чехол для хранения — чёрный пластик. На мой взгляд похож на LDPE — полиэтилен низкой плотности, из него крышки бутылок винтовые делают. Довольно прочный и не хрупкий материал. А чехол для такого прибора нужен обязательно.

Спецификация

Диапазон: 0.01мм до 150 мм
Разрешение: 0.01мм
Точность: ± 0,04 мм * на бумажке написано другое — но эта цифра соответствует моим измерениям
Батарея: 1 х Кнопка LR44 батареи (включена) * и ещё две запасных
Общая длина: 234mm / 9,21″
Материал: нержавеющая сталь
* масса 159 г. Реально тяжёлый — мой отечественный 125 г.

Внешний вид

Традиционный для цифрового штангенциркуля. Губки для внешнего размера, внутреннего размера и шток глубиномера, стопорный винт — всё на месте. Обращу разве внимание на колёсико ролика, позволяющее получать примерно одинаковое усилие сжимания губок от измерения к измерению. Не настолько как в микрометре, но эта деталь свою задачу исполняет. Если ей не пользоваться — разброс получается больше.

Обратная сторона

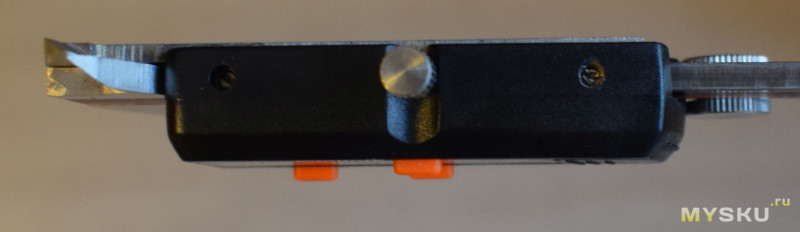

UPD В комментах просили фото сбоку

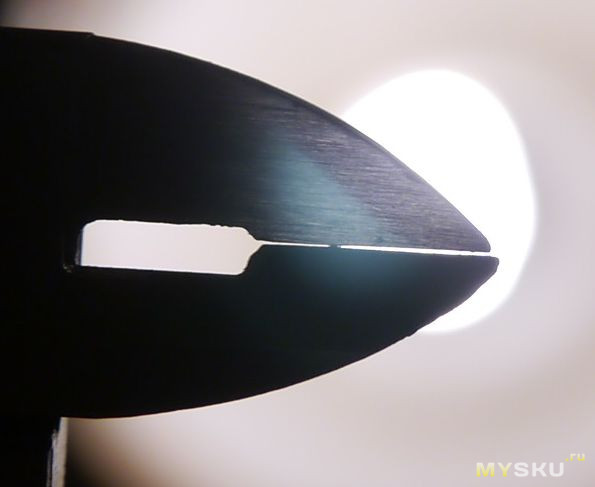

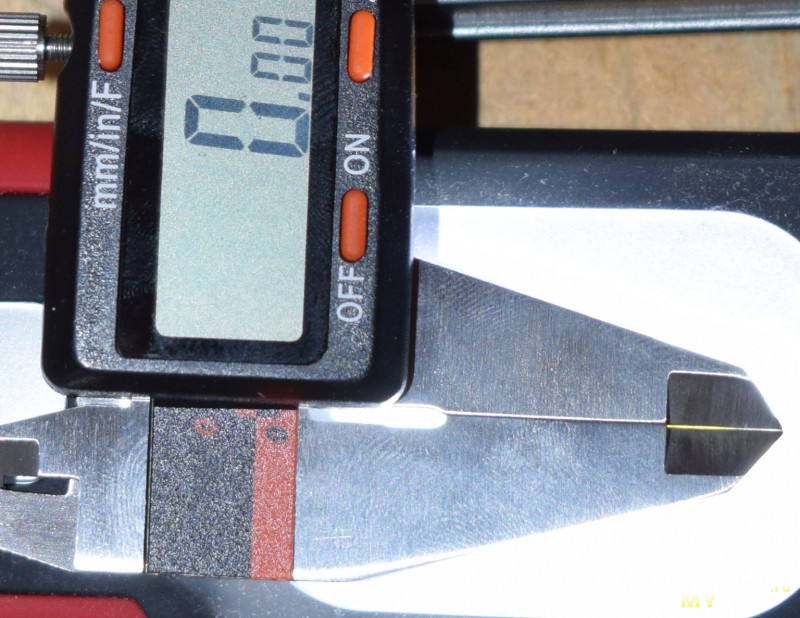

Смыкание губок. Включаю фонарь, кладу на на него обозреваемый инструмент

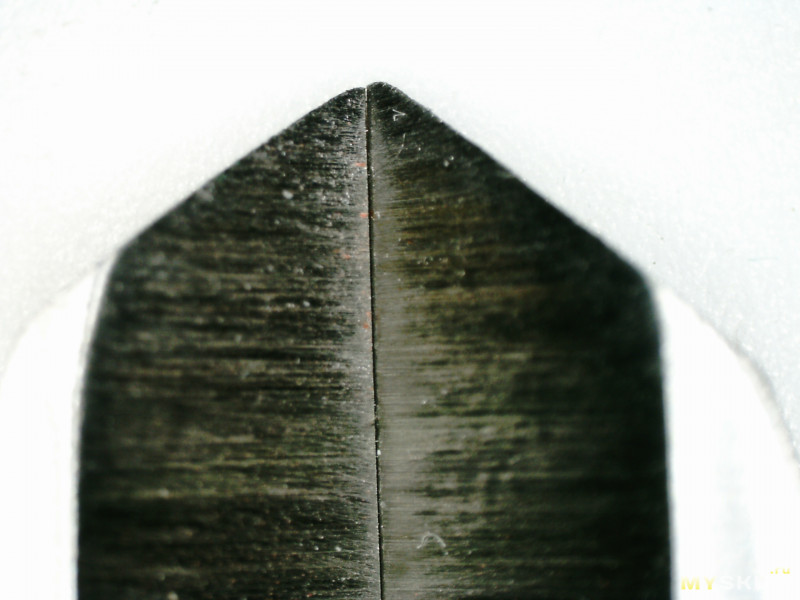

Давайте взглянем в микроскоп (кликабельно)
Главные губки, внешний размер


Губки для внутренних размеров. Тут немного похуже

Шток глубиномера

Инструкция и комплектация

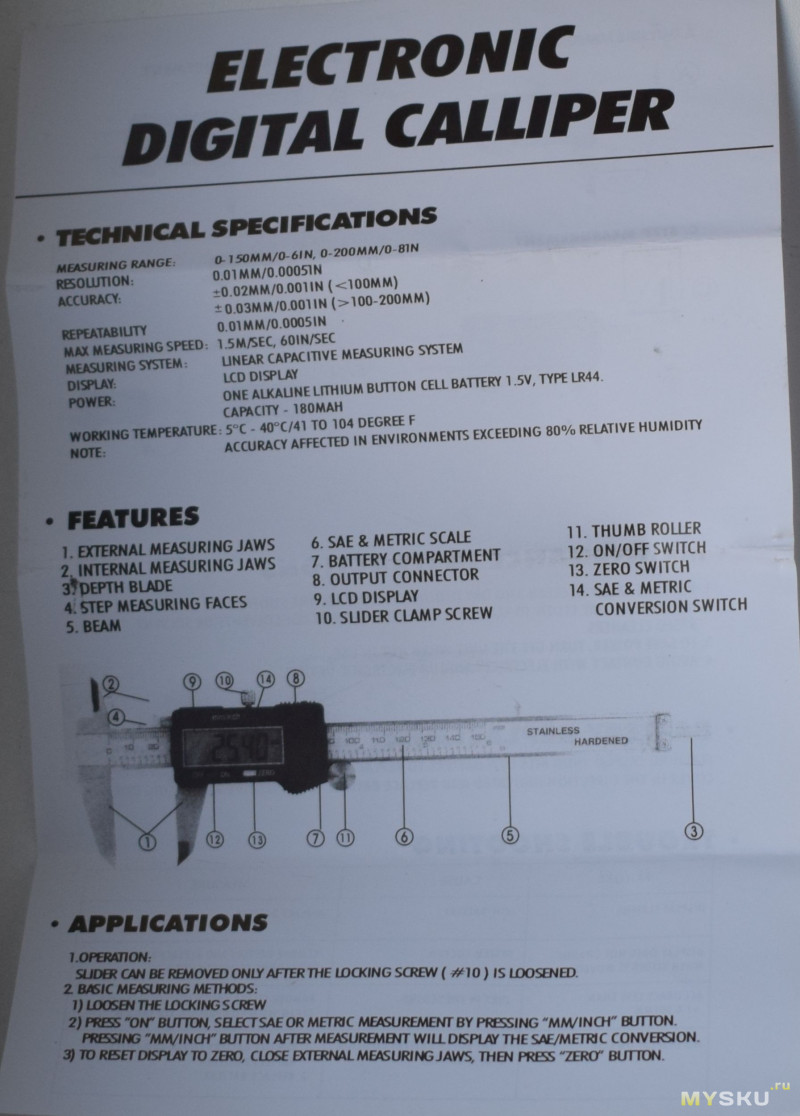

Мануал


Отмечу, что на картинках в мануале изображён чуть отличающийся по внешнему виду инструмент. И, что важнее, в мануале слишком оптимистичные цифры точности.

В комплектацию входят чехол, сам инструмент в ПЭ пакете, две запасных батарейки (ещё одна внутри), мануал и пакетик силикагеля.

Купон

20DNC

Достоинства и недостатки

+ Измерительный инструмент с честными довольно приличными цифрами точности. На порядок точнее пластикового собрата.
+ Ролик, обеспечивающий повторяемость усилия сжатия губок при измерении.
+ Неплохо изготовлен, явных огрехов нет.
+ Стальной, тяжелый
+ Пластиковый чехол для хранения в комплекте

— ЦЕНА. Больше всего меня в ней расстраивает нестабильность и прыжки. Так что ищем и/или ждем.
— Еле ощутимо люфтит, если попытаться провернуть одну губку от другой вокруг продольной оси инструмента. Впрочем, взял отечественный — там также.
— Губки для внутренних размеров сделаны немного похуже основных. Что видно на замерах погрешностей.
— Две запасных батарейки прозрачно намекают, что жрет он и включенный и выключенный. Но, кстати, пластиковый у меня уже скоро год — и пока на первой батарейке.

Итого

По большому счету пластиковый штангенциркуль с +- две десятки для дома сойдет почти везде. Но это точно также, как пластиковая ложка и миска и дешевле и полностью заменяет металлическую с фаянсовой. И что, много народу пластик на кухне предпочитает? У мужчины также с железками. У кого колюще-режущими, у кого с инструментами. При пользовании этим штангенциркулем чувства стыда не возникает совсем. Приятно в руке лежит. Хотя и не Schut, конечно.

Бонус

Самый большой штангенциркуль, на 10 м 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Бюджетный 150мм электронный штангенциркуль

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о безымянном электронном штангенциркуле. Устройство довольно популярное, характеристики очень даже неплохие. Обзоры на муське уже встречались, но у меня немного другая разновидность. Также я постараюсь сравнить его с советским микрометром и простеньким аналоговым штангелем. Кому интересно, милости прошу под кат. (Осторожно, п.18!)

Возможные причины покупки электронного штангенциркуля:
— падение зрения. Не секрет, что с возрастом зрение «садится», либо могут появиться так называемые «близорукость» (хорошо видишь вблизи, но плохо вдали) или «дальнозоркость» (хорошо или плохо видишь вдали, но практически всегда плохо вблизи). Если с близорукостью шкалу нониуса на аналоговых штангелях еще более-менее можно различить, то с дальнозоркостью это доставляет серьезные неудобства. К тому же людям с нормальным зрением все равно приходится напрягать глаза, чтобы посмотреть шкалу. А если еще учесть, что на производстве весь инструмент обычно запачканный и освещение страдает, то приходится задумываться о более простом способе измерения.
— скорость измерения. Даже опытный слесарь измеряет деталь в течение 5-10 секунд, а что уже говорить о новичках. Здесь электронный штангель вне конкуренции.
— в некоторых случаях невозможно использовать аналоговый штангель. В основном это касается людей с ограниченными возможностями, к примеру, со слабым зрением. При подключении к ПК возможно есть программы, проговаривающие измерения голосом.
— неумение или лень пользоваться аналоговым штангенциркулем. Бывают и такие случаи.
— необходимость введения некоторой автоматизации. Некоторые штангели умеют подключаться к ПК и вносить показания в базу данных

Применение:
— измерение наружных размеров деталей
— измерение внутренних размеров деталей
— измерение глубины отверстий, пазов
— использование в качестве циркуля или мощного пинцета для выкручивания утопленных шайб, поскольку металлическая конструкция это позволяет — довольно крепкая (не рекомендуется).

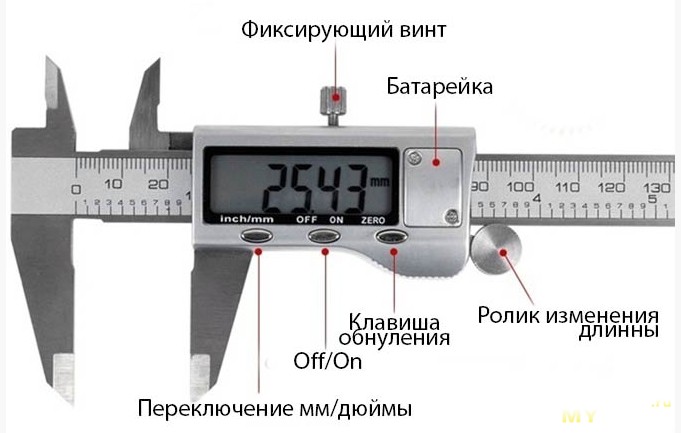

Итак, с назначением разобрались. Теперь переходим непосредственно к электронному штангенциркулю:

ТТХ:
— ЖК дисплей – LCD 1,77″ (высота экрана 18мм)
— Материал корпуса — сталь
— Диапазон измерения — 0 ~ 150мм (0 ~ 6″)
— Единицы измерения – мм и дюйммы
— Разрешение – 0,01мм
— Точность измерения (погрешность) – 0,01мм
— Максимальная скорость измерения — 1,5 м/сек

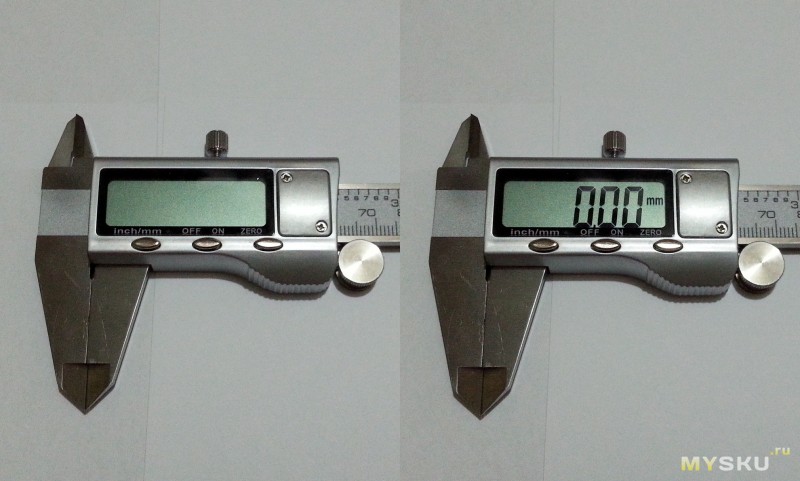

— Настройка в ноль – да (в любой точке шкалы)
— Питание — одна батарейка SR44/LR44 1.5V
— Автовыключение – да (6 минут)
— Наличие доводчика – да
— Наличие интерфейса подключения к ПК — нет
— Рабочая температура: 0 ~ -40°С

Комплектация следующая:
— пластиковый кейс для хранения
— штангенциркуль
— крестовая отвертка
— запасная батарейка
— инструкция на китайском языке
— сертификат на изделие

Пластиковый кейс достаточно жесткий, открывается и закрывается без проблем. Как я понял, он универсальный, т.к. присутствуют пустые отсеки для других моделей:

Инструкция полностью на китайском языке и не представляет ничего интересного:

Имеется даже сертификат качества:

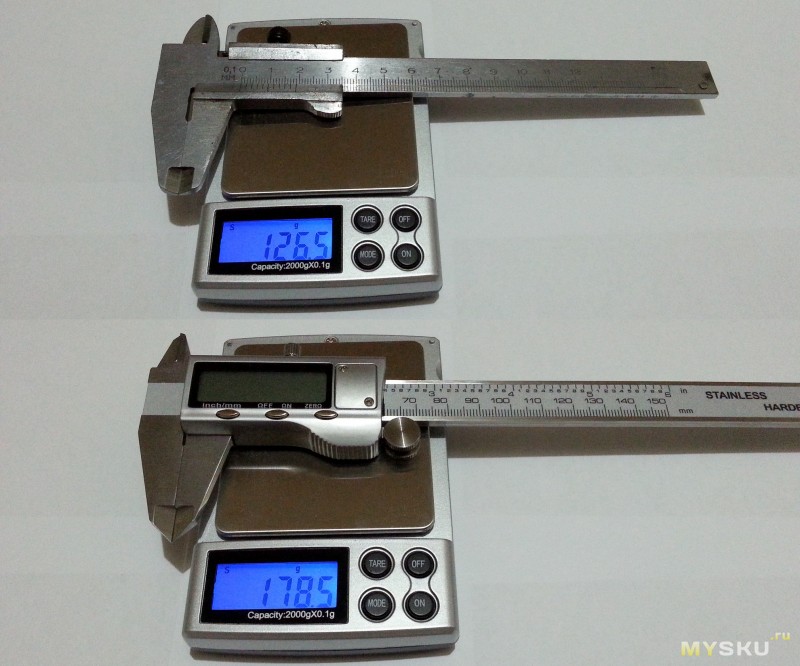

Вес штангеля небольшой, всего 178гр, чуть тяжелее аналогового:

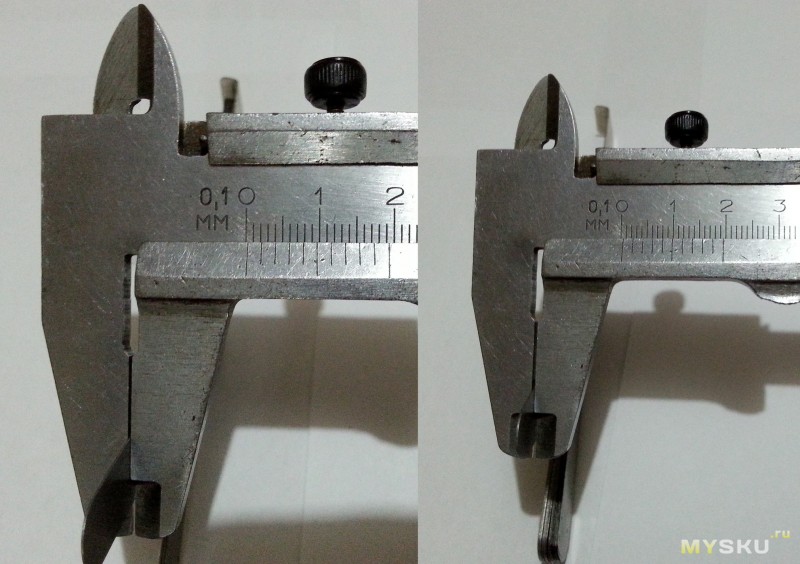

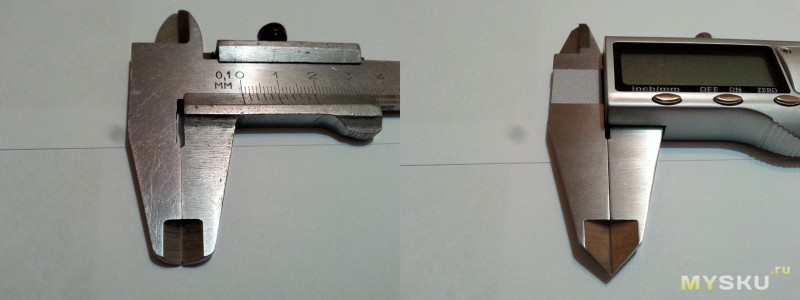

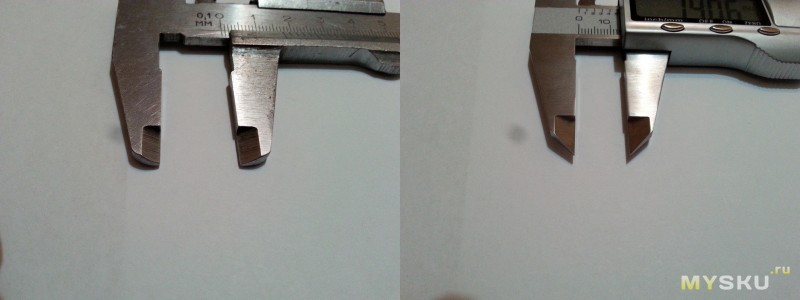

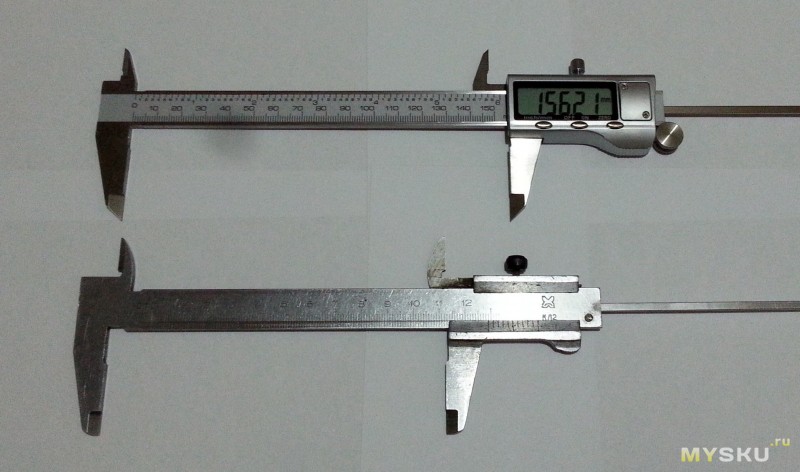

Сравнение с аналоговым штангенциркулем (156мм vs 129мм):

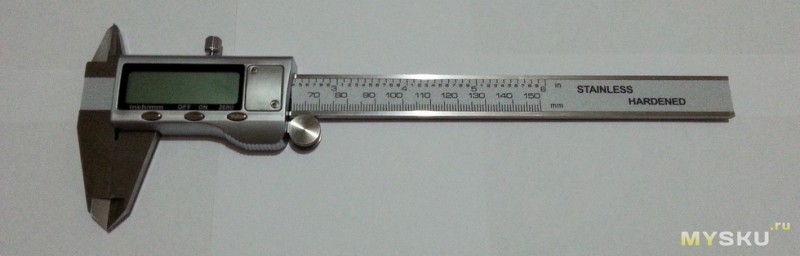

Отличительная особенность штангеля – полностью металлическая конструкция, включая рамку:

На обратной стороне рамки есть небольшая шпаргалка:

Дисплей большой, цифры яркие и четкие, углы обзора очень большие, чуть ли не 150°:

Качество обработки металла – чуть выше среднего, но по сравнению с аналоговым – намного лучше:

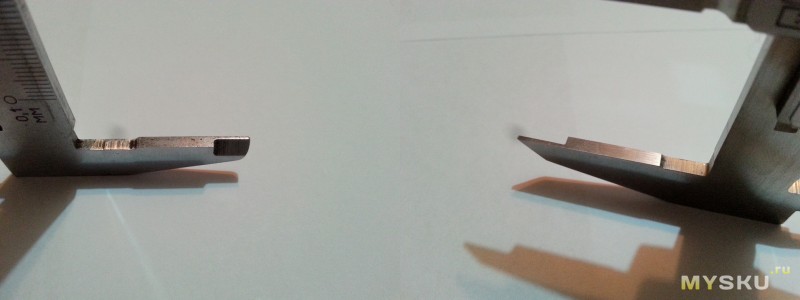

Единственное, что меня озадачило – очень большие зазоры, начиная с середины губок (аналоговый штангель справа):

Губки сведены до упора, но присутствует некоторый зазор по всей длине губок – около 0,1мм, кроме края, где скосы. У аналогового совсем небольшой зазор только с краю. Поэтому замерять нужно самой крайней частью губок!
Тот самый зазор (разница 0,09мм):

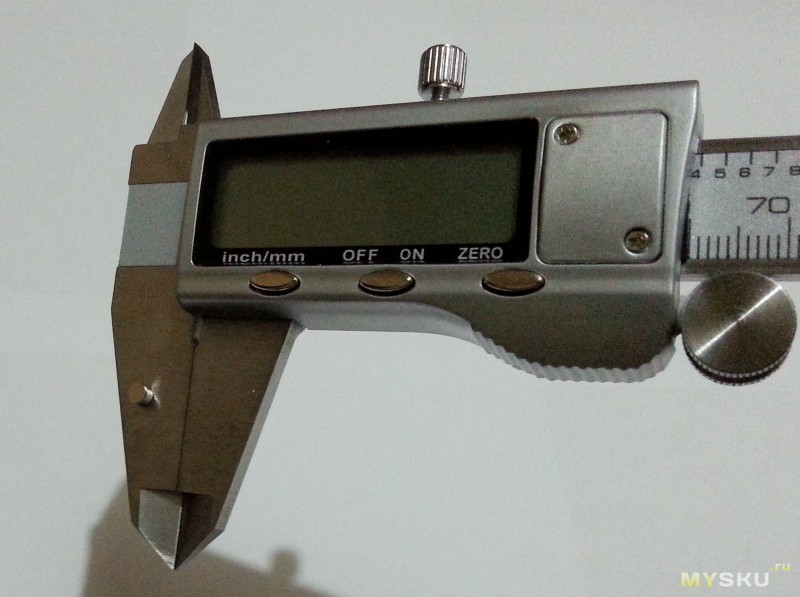

Органы управления:

В основе работы цифрового штангенциркуля используется емкостная матрица — кодер. Подробнее расписано вот здесь.

Поскольку планируется сравнение с аналоговыми приборами, то коротко поясню по способу измерения.
Аналоговый штангенциркуль:

— раздвигаем губки
— зажимаем измеряемую деталь либо основными, либо вспомогательными губками
— смотрим число целых миллиметров на основной (длинной) шкале, которые располагаются с левой стороны от нулевой отметки нониуса
— далее определяется количество долей миллиметра (десятые или сотые, в зависимости от цены деления нониуса). Смотрим на шкалу нониуса под прямым углом и находим штрих, совпадающий с одной из отметок основной шкалы. Если таких штрихов несколько, берут значение, ближайшее к нулю нониуса – именно оно отображает количество десятых долей миллиметра.
— складываем целую часть и десятые доли, в результате получается полный размер детали.

Цифровой штангенциркуль:

— раздвигаем губки
— зажимаем измеряемую деталь либо основными, либо вспомогательными губками
— смотрим результат измерения на экране (:-))

Аналоговый микрометр

1) проверяем микрометр на ноль, путем кручения трещотки (на самом краю справа) до первого щелчка. Если нули совпадают, то зер гуд. Если нет, то смотрим пункт 2.
2) прижимаем винт и пятку микрометра трещоткой, зажимаем стопорный винт и приоткручиваем шляпку на барабане (перед трещоткой). Держим микрометр строго за барабан, совмещаем ноль нониуса с нолем основной шкалы и аккуратно затягиваем шляпку. Затем повторяем пункт 1 и если нули сходятся, то идем дальше
3) раздвигаем микрометр, путем кручения барабана на размер, чуть больший измеряемой детали
4) зажимаем измеряемую деталь путем кручения трещотки (на самом краю) до первого щелчка
5) смотрим основную шкалу на стебле (неподвижная часть) микрометра, сверху цена деления обычно 0,5мм, снизу 1мм.
6) определяем, какой штрих ближе всего к нониусу (крутящийся барабан). Если нижний, то отсчитываем по целым миллиметрам. Если к нониусу ближе верхний штрих, то прибавляем 0,5мм к целым.
7) смотрим но нониусу (на барабане) сотые части миллиметра и прибавляем их к целым.

Сравнение с аналоговыми измерительными приборами:

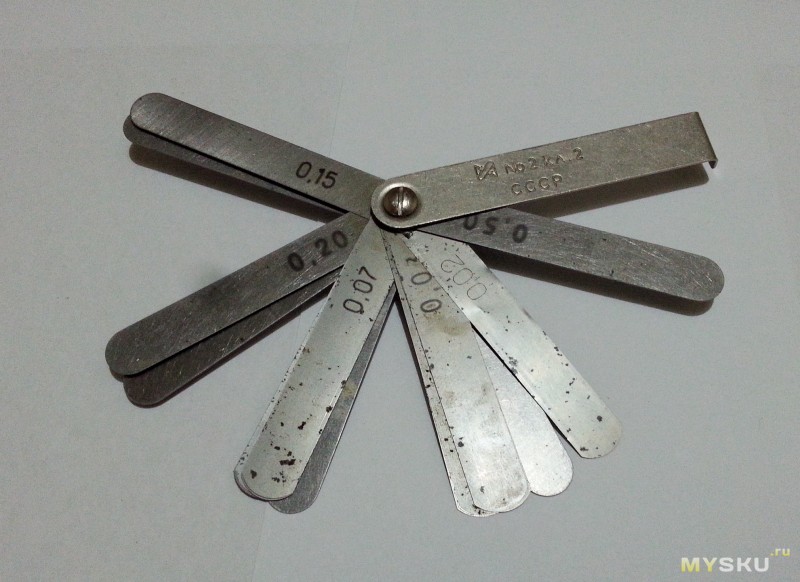

Сравнивать буду с советскими приборами: штангенциркуль с точностью 0,1мм и микрометр с точностью 0,01мм. В качестве образцов – щупы и точный цилиндрик микрометра, длиной 25мм:

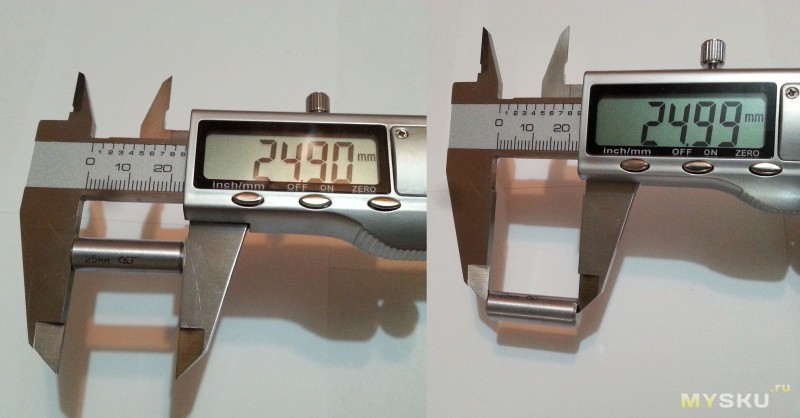

Замер цилиндрика микрометра длиной 25мм аналоговым штангелем (ровно 25мм):

Замер цилиндрика микрометра длиной 25мм цифровым штангелем (ровно 24,99мм):

Как видим, зазоры в разных частях губок «играют», разница 0,09мм (почти 0,1мм, епрст, при заявленной 0,01мм), поэтому для приемлемой точности измеряем на самом краю губок или по всей площади (вдоль губок). Популярный тест на «параллельность» губок – зажатие 3 шариков от подшипников с боков и в центре губок, штангель точно не пройдет, :-(.
Теперь в ход пускаем советский микрометр с точностью 0,01мм. Замер щупов 0,35мм и 0,5мм (0,35мм и 0,5мм):

Замер щупов 0,3мм и 0,5мм цифровым штангелем (0,29мм и 0,51мм):

Замер щупов 0,3мм и 0,5мм аналоговым штангелем (0,3мм и около 0,45мм):

PS, как видим, в погрешность 0,01мм электронный штангель вписывается. Для дома хватит за глаза.

Плюсы:
+ удобный и надежный кейс для хранения (это как-никак точный измерительный прибор, хранить его без коробки в общем ящике с инструментом не рекомендуется)
+ полностью металлическая конструкция – как губок, так и рамки
+ приемлемая точность измерения (± 0,01мм)
+ высокая скорость измерения
+ крупные четкие цифры с хорошими углами обзора
+ автовыключение через 6 минуты простоя
+ настройка на нуль в любой точке шкалы

± отсутствует разъем для подключения к ПК

Минусы:
— не приживаются на производстве (электромагнитный наводки, влажность, грязь очень сильно снижают ресурс прибора). В токарных мастерских в воздухе постоянно витает масляная пыль, поэтому прибор в таких помещениях прослужит недолго
— большой начальный зазор в 0,1мм между губок в основной их части, т.е. нет параллельности губок (замерять только на конце губок или по всей их длине)
— сотые показания разнятся в зависимости от нажатия на губки
— боится влаги
— безымянный Китай (производитель не указан)

Вывод: несмотря на некоторые недостатки, устройство годное для домашнего использования, главное правильно приноровиться. Штангель довольно увесистый, его приятно держать в руках. Как говорится, он производит впечатление качественного товара, но я так и не нашел под каким брендом выпускается данный штангель, скорее всего какая-то копия с известного прибора. Точности в 0,01мм для домашнего использования хватает за глаза. Я в основном использую штангель для замера сверел, т.к. хвостовики у многих сточены и частенько попадаются сверла нестандартных размеров. С данным штангелем данная операция по поиску подходящего сверла занимает считанные минуты. Я остался прибором доволен.

Киска:


Кому интересно, еще обзоры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

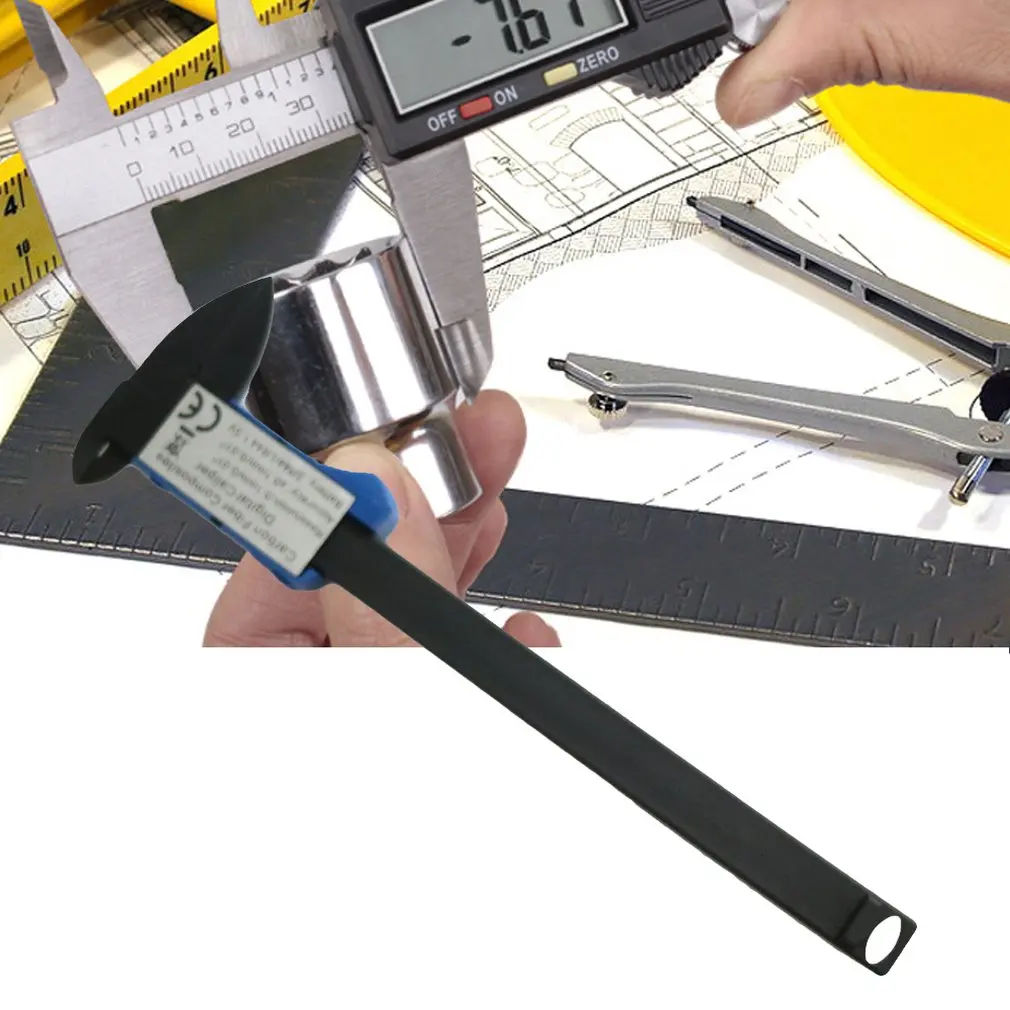

Многофункциональный синий цифровой дисплей Штангенциркуль 0 150мм Пластиковый цифровой дисплей Штангенциркуль Цветная картонная коробка Упаковка | |

Многофункциональный синий цифровой дисплей Штангенциркуль 0-150мм Пластиковый цифровой дисплей Штангенциркуль Цветной картонной коробки Упаковка

Особенности:
Синий цифровой штангенциркуль 0-150мм.
Внутренние и внешние размеры могут быть легко и максимально измерены
Линейная емкостная измерительная система
Установка нуля в любом положении
С небольшим фиксирующим винтом с накатанной головкой, который фиксирует губки на месте
Функция базового измерения: внутри, снаружи
С легко читаемым большим ЖК-дисплеем Разрешение дисплея
: 0.1 мм / 0,01 дюйма
Точность: ± 0,2 мм

Спецификация:
Наименование: Цифровой штангенциркуль
Материал: пластик
Разрешение: 0,1 мм
Ошибка: ± 0,05 мм
Диапазон измерения: 0-150 мм
С выключателем питания (ВКЛ / ВЫКЛ)
Метрический обмен любой дюйм (дюйм / мм)
Очистить в любом месте (ZERO)
Батарея: 1,5 В
Цвет: синий
Размер: 242 * 79 * 17 мм

В пакет включено:
1 x Цифровая электронная линейка суппорта

Примечания:
1.Из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента. Мы гарантируем, что стиль такой же, как показано на картинках.
2. Из-за ручного измерения и различных методов измерения, пожалуйста, позвольте 1-3 см отклонения. Спасибо!

,

Добавить комментарий

Ваш адрес email не будет опубликован.
