Самодельный колун для дров – приспособление для колки своими руками

Необходим ли колун для дров, если в хозяйстве имеется топор? Автономное отопление, использующее древесный материал, до сих пор является приоритетным в тех населенных пунктах, где отсутствует магистральный газ и возникают перепады электроэнергии. Колун для дров отличается от топора функциональной нагрузкой. Если топор способен в значительной степени оттачивать деревянную деталь, то колун – идеальный способ для получения грубого чернового контура.

Примечание: Простыми словами, расколоть полено на несколько крупных частей за один удар гораздо проще, используя такой приспособление, как колун. Его можно изготовить своими руками.

Содержание

• 1 Виды и особенности
• 2 Гидравлика
• 3 Винтовая передача
• 4 Выбор

Виды и особенности

Различаются колуны для дров на два основных типа:

• механический;

Механический колун для дров

• с электроприводом.

Колун с электроприводом для дробления дров

Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.

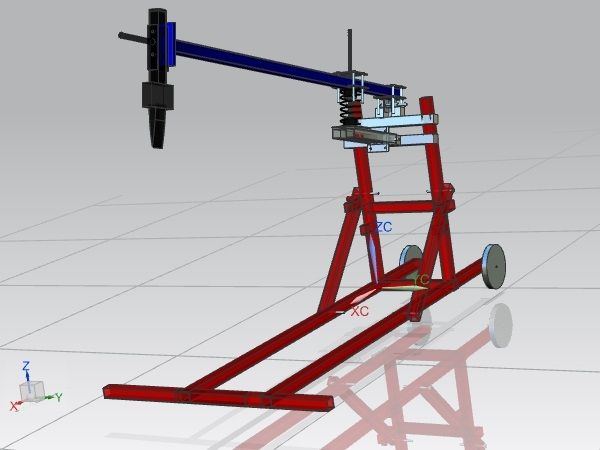

Работа механического колуна с пружиной

Самодельный колун состоит из:

• металлического клина;

Клин для дров

• пружинного механизма.

Механизм для рубки дров

Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.

Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.

Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.

Обычный колун для дров с коротким плечом

Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.

Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.

Электрический колун для дров

Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.

Примечание: В тех случаях, когда возможен перепад напряжения или перебои в поставке электроэнергии, приспособление можно оснастить двигателем внутреннего сгорания с цепной передачей. Очень важно при работе с таким устройством знать, что на конус, при его вращении, поленья можно подавать только вертикально.

Электрический колун с двигателем от стиральной машины в действии

Гидравлика

Еще одним видом механического колуна является гидравлический дровокол. Его принцип работы основан на использовании энергии сжатой жидкости. В этом случае давление передается рабочему поршню через жидкость. Он, в свою очередь, оказывает давление на бревна.

Гидравлический колун в действии

При изготовлении такого колуна своими руками важно обратить внимание на станину. Она должна быть сделана из стального швеллера с толстыми стенками. По ней будет осуществляться ход поршня с режущим элементом. Применение такого механизма позволяет за один ход получить расколотые бревна на несколько частей. Важно при таком способе кола обзавестись дополнительными направляющими.

При выборе гидравлического колуна для дров важно обращать внимание на максимальную длину обрабатываемого полена (она должна быть до 63 см) и усилие давления (до 9 т). При таких параметрах устройство с легкостью за 2 секунды раскалывает полено в 40 см диаметром.

Винтовая передача

Еще один тип устройства, который использует передачу винт-гайка. Принципом работы такого приспособления является преобразование вращательного движения винта в поступательное движение гайки.

Устройства даже небольшого размера дают возможность при минимальном физическом усилии раскалывать поленья на несколько частей.

Винтовой дровокол

Винтовой дровокол может быть нескольких типов:

• бытовые – чаще всего встречаются в частных домах; могут быть мобильными, если каркас снабжен осью с парой колес;
• промышленные – это целые комплексы, которые используются на пилораме и требуют профессионализма в обращении.

По типу установленного привода винтовые устройства делятся на:

• электро;

Электровинтовой колун

• бензиновые.

Бензиновый колун

Электродровокол способен работать от двух типов сетей: одно­- и трехфазной. Так как провести на участок три фазы – достаточно дорогостоящее мероприятие, большинство потребителей выбирает модели на одну фазу.

По типу резьбы винтовой дровокол может быть:

• с метрической резьбой – имеет меньшую надежность, так как данный тип резьбы быстрее истирается, есть риск соскакивания полена;
• с упорной резьбой – благодаря достаточной форме и остроте она хорошо врезается в дерево, является более долговечной.

Колун и топор своими руками

Цены на колуны для дров зависят от их типа. И, естественно, с приводами устройства дороже. Тип двигателя также влияет на стоимость. В среднем колун с двигателем внутреннего сгорания дороже электрического на 15%.

Выбор

Самыми важными нюансами при выборе удобного колуна являются:

1. Материал ножа. Данная деталь должна изготавливаться из закаленной стали. Такой элемент прослужит очень долго.
2. Безопасность. Качественное оборудование должно быть оснащено двухрычажной системой, которая будет осуществлять блокировку. Это минимизирует риски травмирования при использовании колуна. Работник удерживает рычаги руками, отпуская один из них, устройство останавливается.
3. Упор. Самыми удобными агрегатами будут те колуны, в которых установлен регулированный по высоте упор. При изготовлении приспособления своими руками на эту деталь также важно обращать внимание. При такой настройке расколка дров будет происходить с минимальными нагрузками для человека, а значит, с большей производительностью.
4. Удобство. Если колун изготавливается своими руками, работник имеет возможность подогнать все параметры под личный комфорт. Если же оборудование приобретается, стоит обращать внимание на возможность его передвижения и удобство использования.

В заключение остается добавить, что своими руками проще всего сделать устройство для колки дров, используя слегка заостренный стальной клин и деревянную ручку. Но если предстоит значительный объем, например, заготовка на зиму, тогда своими руками либо приобретать устройство для колки дров нужно в полном комплекте и желательно с приводом.

Тестирование колуна в условиях российской зимы
