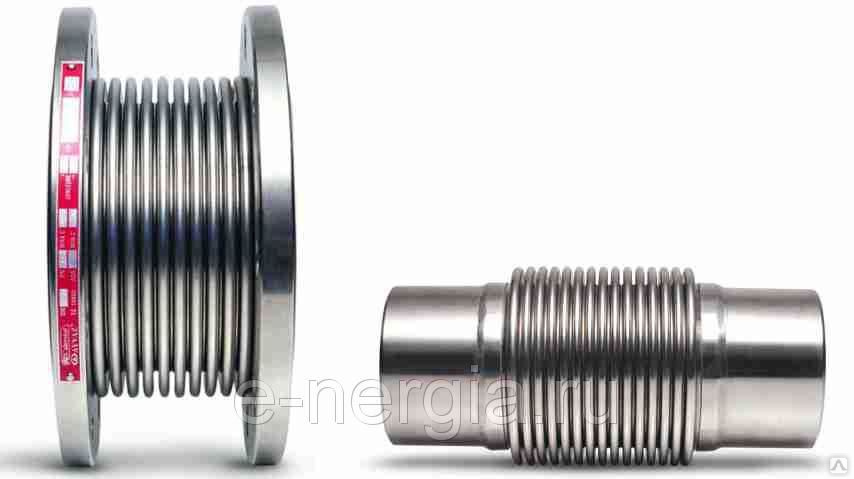

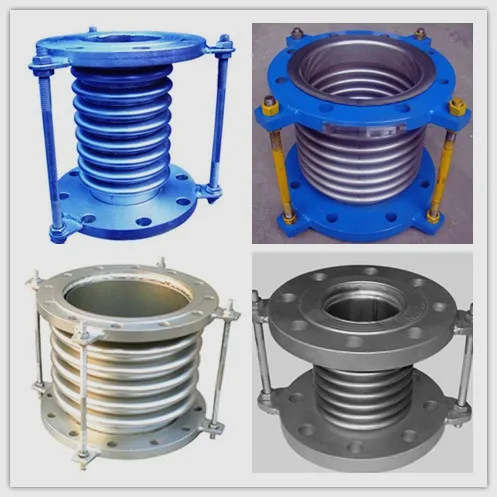

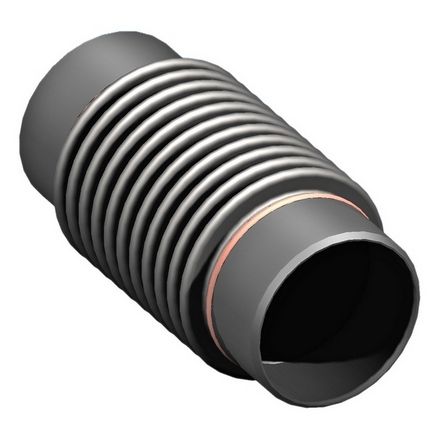

Компенсатор 1КСО, 2КСО

Скачать действующий прайс-лист: (май, 2022 г.)

Компенсаторы сильфонные осевые в жёстком направляющем кожухе по типу 1КСО и 2КСО ООО ГК “Компенсатор” изготавливает по ТУ 3695-002-12479982-2013.

Компенсаторы сильфонные осевые в жестком направляющем кожухе типа 1КСО и 2КСО (далее КСО), предназначенные для компенсации тепловых расширений трубопроводов паровых и водяных сетей (далее трубопроводы), с условным диаметром от 200 мм до 1000 мм, температурой транспортируемой среды до 250°С, работающих под давлением до 2,5 МПа.

Изделия предотвращают разрушение труб при деформации трубопроводов, компенсируют несоосность в трубопроводных системах, возникшую вследствие монтажных работ, изолируют вибрационные нагрузки от работающего оборудования и потока транспортируемой среды, герметизируют трубопроводы, выполняют соединение труб различного типа.

Компенсаторы КСО предназначены для наземной и канальной прокладок трубопроводов. Пример обозначения изделия при его заказе и записи в документацию другой продукции:

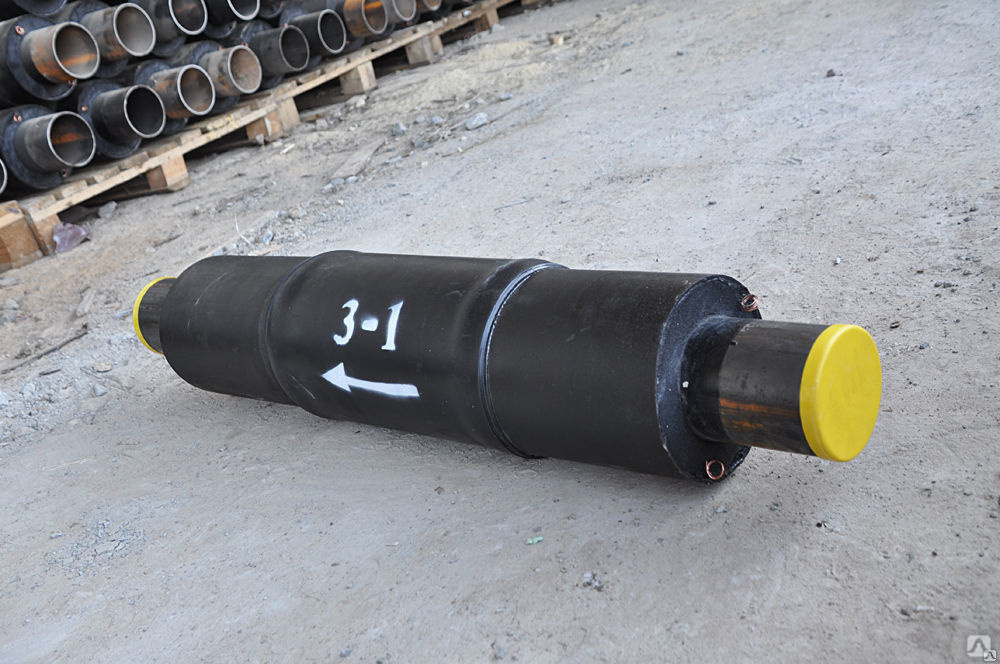

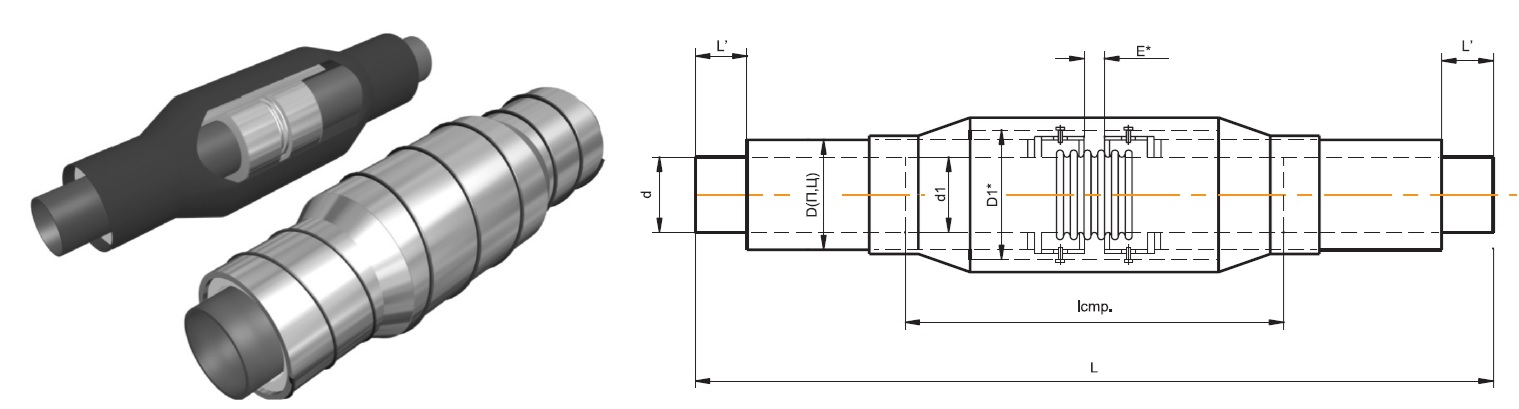

Компенсатор сильфонный осевой в жестком направляющем кожухе односекционный условным диаметром DN 200 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=140 мм:

Компенсатор 1КСО- 200-25-140

Компенсатор сильфонный осевой в жестком направляющем кожухе двухсекционный условным диаметром DN 600 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=400 мм:

Компенсатор 2КСО – 600-25-400

1.2. Основные параметры и характеристики

1.2.1. Условные проходы КСО по ГОСТ Р 51571.

1.2.2. Условные, пробные и рабочие давления по ГОСТ 356.

1.2.3. Присоединение изделий к трубопроводу должно быть под приварку.

1.2.4. Присоединительные размеры патрубков под приварку к трубопроводами по ГОСТ 10704, ГОСТ 8732.

1.2.5. Типы сварных швов присоединительных патрубков по ГОСТ 14771.

1.2.6. Габаритные размеры и масса КСО должны соответствовать требованиям конструкторской документации.

Отклонение наружного диаметра КСО – ± 5 мм;

Допуск на длину – ± 10 мм;

Допустимое отклонение массы ±10%.

Наименование

Компенсирующая способность, мм

Строительная длина, мм

Масса, кг

1КСО-150-25-100

100

700

56

1КСО-200-25-140

140

810

100

1КСО-250-25-160

160

823

106

1КСО-300-25-180

180

854

125

1КСО-350-25-180

180

880

166

1КСО-400-25-190

190

910

189

1КСО-500-25-200

200

934

292

1КСО-600-25-200

200

955

355

1КСО-700-25-210

210

962

408

1КСО-800-25-210

210

995

530

1КСО-900-25-220

220

971

692

1КСО-1000-25-220

220

1000

755

1КСО-1200-25-220

220

1010

977

1КСО-1400-25-220

220

1230

1590

Возможно изготовление компенсаторов по типу

1КСО и 2КСО с увеличенным осевым ходом. Например, 1КСО-25-250-180, 2КСО-25-700-440, 1КСО-25-400-200 и т.д.

При необходимости, после монтажа компенсатора можно нанести поверх кожуха и патрубков теплоизоляционный слой, либо утеплить минеральными матами. Конструкция компенсаторов 1КСО, изготавливаемые нашим предприятием, полностью защищает сильфон от боковых, скручивающих и др. нагрузок, используются также ограничители осевого хода для избежания ситуации с растяжением сильфона на большую длину, чем обусловлено проектной документацией.

Склад готовой продукции

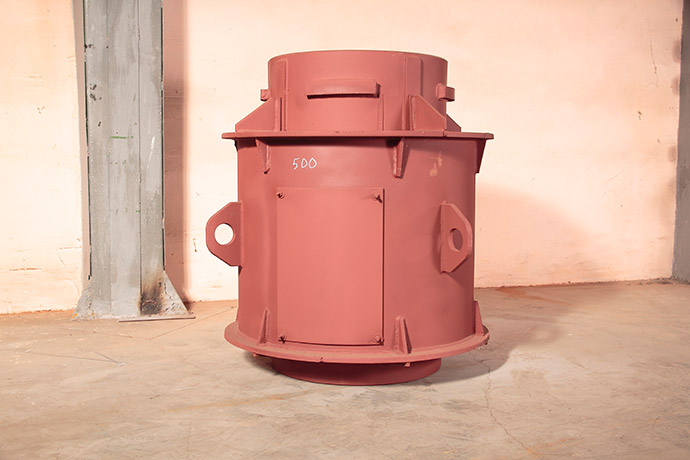

Компенсатор 1КСО

  Поиск по сайту:

  • Сильфоны
  • Компенсаторы
  • Гидравлика
  • Пневматика
  • Насосы
  • Стёкла, трубки
  • Счетчики
  • Фильтры
  • Фитинги
  • Приводная техника
  • Электродвигатели
  • Арматура общепромышленная
  • Арматура вакуумная
  • Арматура газовая
  • Арматура баллонная
  • Отопление, электрообогрев
  • Вентиляция
  • Резервуарное оборудование
  • Пожарное оборудование

новости

Судовые компенсаторы

Судовые сильфонные компенсаторы со склада

Однослойные и многослойные сильфоны.

Новое поступление на склад.

Поступление партии однослойных и многослойных сильфонов, а также сильфонов с концевыми деталями.

Сильфоны ГОСТ 21482-76

Сильфоны однослойные по ГОСТ 21482-76.

Спецпредложение на насос 2НВБМ-160

 Спецпредложение на насос 2НВБМ-160.

Сепараторы магнитные ФММ для СОЖ

Новинка каталога сепараторы магнитные ФММ предназначены для очистки минеральных масел и смазочно-охлаждающих жидкостей (СОЖ – керосин, смесь минеральных масел с керосином) от взвешенных в них магнитных частиц в смеси с немагнитными.

Все новости

Главная / Компенсаторы / Компенсаторы сильфонные / Компенсатор 1КСО

Назначение компенсатора 1КСО

Купить компенсатор 1КСО

Цена и наличие: по запросу

Тип: Компенсатор сильфонный осевой с усиленным наружным защитным кожухом.

Компенсатор 1КСО сильфонный  осевой (блочный, одноблочный) предназначен для компенсации осевых температурных деформаций трубопроводов тепловых сетей внутри помещений, при надземной прокладке, при подземной  прокладке в камерах, каналах, туннелях, а также для использования в качестве основного компенсирующего элемента в сильфонных компенсационных устройствах.

Вид климатического исполнения УХЛ категория размещения 1 в соответствии с ГОСТ 15150.

Для односильфонных компенсаторов типа 1КСО значения амплитуды осевого хода, λ-1 назначенной наработки компенсаторов, N, для трех режимов работы при растяжении, сжатии компенсатора под действием осевого усилия и внутреннего давления, равного PN, приведены в таблице.

Назначенная наработка компенсатора определяется в рамках одного из трёх режимов.

Основные технические данные компенсаторов 1КСО

Наименование:

Компенсатор сильфонный осевой 1КСО (компенсатор блочный 1КСО аналог компенсаторов по альбомам чертежей ТС 627. 00.00.00, ТС 628.00.00.00 Филиала «Тепловые сети» ОАО «Мосэнерго»).

Условный диаметр: 50 – 1400 мм.

Рабочее давление: до 25 кг/см2 (2,5 МПа).

Рабочая среда: вода, пар.

Температура рабочей среды: до 300 оС.

Тип присоединения к трубопроводу: под приварку.

Компенсирующая способность: от 70 до 220 мм.

Осевое перемещение компенсаторов 1КСО:

  • при 100% режиме должно осуществляется от максимально сжатого до максимально растянутого состояния компенсатора и составлять величину 2λ;

  • при 70%, 30% и 20% режимах осуществляется от произвольного состояния компенсатора, при этом предельные перемещения должны находиться в диапазоне амплитуды осевого хода ± λ, установленного для 100% режима.

Габаритные и присоединительные размеры компенсатора 1КСО

Обозначение

Давление Ру, МПа (кгс/см2)

Условный диаметр Ду, мм

Амплитуда осевого хода, ± λ-1, ММ

Размеры, мм

Жесткость осевого хода, Сλ, кН/м (кгс/см)

Масса, кг

D

S

D1

L

1КСО 25-50-70

2,5 (25)

50

35

57

4

235

844

689 (698)

27

1КСО 25-65-70

2,5 (25)

65

35

76

4

235

844

480 (480)

27

1КСО 25-80-70

2,5 (25)

80

35

89

4

260

854

436 (436)

32

1КСО 25-100-80

2,5 (25)

100

40

108

4

320

875

558 (558)

46

1КСО 25-125-90

2,5 (25)

125

45

133

4

320

897

801 (801)

52

1КСО 25-150-100

2,5 (25)

150

50

159

4,5

375

925

885 (885)

71

1КСО 25-200-140

2,5 (25)

200

70

219

6

425

1011

518(518)

101

1КСО 25-250-160

2,5 (25)

250

80

273

7

477

823

546 (546)

103

1КСО 25-300-180

2,5 (25)

300

90

325

8

526

854

592 (592)

129

1КСО 25-350-180

2,5 (25)

350

90

377

9

630

880

560 (560)

180

1КСО 25-400-190

2,5 (25)

400

95

426

9

630

910

723 (723)

202

1КСО 25-500-200

2,5 (25)

500

100

530

8

820

934

763 (763)

287

1КСО 25-600-200

2,5 (25)

600

100

630

8

920

955

885 (885)

348

1КСО 25-700-210

2,5 (25)

700

105

720

8

1020

962

978 (978)

407

1КСО 25-800-210

2,5 (25)

800

105

820

9

1120

995

860 (860)

536

1КСО 25-900-210

2,5 (25)

900

105

920

10

1320

971

1028(1028)

687

1КСО 25-1000-220

2,5 (25)

1000

110

1020

10

1320

1006

1045 (1045)

740

1КСО 25-1200-220

2,5 (25)

1200

110

1220

14

1520

1006

1251 (1251)

986

1КСО 25-1400-220

2,5 (25)

1400

110

1420

14

1700

1215

1616(1616)

1574

Советы по монтажу и эксплуатации компенсаторов 1КСО


Монтаж и эксплуатация сильфонных компенсаторов должны осуществляться по документации проектировщика теплопровода с учетом требований СНиП 41-02-2003 «Тепловые сети», а также РД-З-ВЭП-08.  Компенсаторы сильфонные могут монтироваться в интервале температур, указанных для проведения строительно-монтажных работ, не ниже 223К (минус 50°С).

При монтаже и эксплуатации должны быть приняты меры, предохраняющие компенсаторы от затопления грунтовыми водами. Осевые сильфонные компенсаторы с внутренними направляющими патрубками (типа ОПГ, ОПМ, ОПМР) следует устанавливать на теплопроводах так, чтобы направление стрелки на корпусе компенсатора совпадало с направлением движения теплоносителя.

Во время монтажа и эксплуатации трубопроводов не допускается нагружать компенсатор моментами или силами от массы труб, арматуры, механизмов и других конструкций.

Размещение компенсаторов. Необходимые расчеты.

Расчеты трубопроводов с компенсаторами необходимо выполнять в соответствии с требованиями РД-З-ВЭП-08. Компенсаторы должны размещаться на прямолинейных участках теплопровода между двумя его промежуточными неподвижными опорами. Неподвижные промежуточные опоры должны быть прочными при действии усилия F, рассчитываемого по формуле.



Концевые неподвижные опоры теплопровода должны быть прочными при действии распорного усилия при испытаниях теплопровода на прочность, Fnp, и максимального распорного усилия при эксплуатации теплопровода, Fp, рассчитываемых по формулам.  Максимальная компенсирующая способность компенсатора обеспечивается посредством его предварительного деформирования до величины LMOHT, рассчитываемой по формуле.



При подземной прокладке не допускается установка компенсатора в зоне проезжей части автомагистралей I категории. Компенсаторы типа ОПН и ОПНР могут устанавливаться непосредственно в трубопровод, если исключена возможность механических повреждений сильфона и не требуется его теплоизоляции, а также использовать в сильфонных компенсационных устройствах СКУ и 2СКУ для тепловых сетей.

Компенсаторы типа ОПН могут применяться для изготовления компенсаторов одноблочных и двухблочных по альбомам чертежей ТС 627.00.00.00 и ТС 628.00.00.00, разработанными Филиалом “Тепловые сети” ОАО “Мосэнерго”. Аналогом указанных одноблочных и двухблочных компенсаторов в настоящих технических условиях являются компенсаторы типа КСО, КСОР, 2КСО и 2КСОР.

Компенсаторы типа ОПГ применяются при скоростях воды свыше 8 м/с, а также при скорости пара свыше 40 м/с.

Компенсаторы типа ОПК и ОПМ могут устанавливаться непосредственно в трубопровод в помещениях, на открытом воздухе или в проходных и полупроходных каналах, а также в камерах.

Компенсатор сильфонный типа ОПФН предназначен только для изготовления сильфонных компенсационных устройств по альбому чертежей «Узлы компенсационные» СКФ-3 1-483-1993-00-000, разработанному ЗАО «Трест «Ленгазтеплострой».

Компенсаторы типа КСОР, ОПКР, ОПМР применяются для установки в трубопроводы в проходных и полупроходных каналах, а также в камерах и помещениях.

При применении компенсаторов на теплопроводах при подземной прокладке в каналах, туннелях, камерах, при надземной прокладке и в помещениях компенсаторы могут устанавливаться в любом месте теплопровода. При этом обязательна установка направляющих опор. Первые направляющие опоры должны устанавливаются с двух сторон от компенсатора на расстоянии 2÷4 DN.

Вторые ставятся с каждой стороны от компенсатора 14 ÷ 16 DN. Число и необходимость последующих направляющих опор определяется при проектировании по результатам расчета теплопровода на устойчивость. Направляющие опоры следует применять, охватывающего типа (хомутовые, трубообразные, рамочные), принудительно ограничивающие возможность поперечного или углового сдвига и не препятствующие осевому перемещению.

Для уменьшения силы трения между трубой и опорой предпочтительна установка катков,  фторопластовых  скользящих прокладок и т.п.  Длина направляющей опоры должна быть, как правило, не менее двух диаметров. Зазор между трубой и направляющей конструкцией следует принимать не более 1,6 мм при диаметрах труб DN ≤ 100 мм, и не более 2,0 мм при трубах DN ≥ 125 мм.

При размещении компенсатора у неподвижной опоры расстояние до нее должно быть в пределах 2÷4 DN. В этом случае направляющие опоры устанавливаются только с одной стороны. В случае размещения компенсатора в камерах функции направляющих опор могут выполнять стенки камер со специальной конструкцией обвязки входного и выходного проемов камеры.

Расстояние в свету от ограждающих конструкций камер, тоннелей и каналов до теплоизоляции компенсатора, а также между соседними компенсаторами должно быть не менее:

  • для диаметров теплопроводов до 500 мм – 100 мм,

При невозможности соблюдения указанных расстояний компенсаторы устанавливаются вразбежку со смещением в плане не менее 100 мм.

При установке компенсаторов в камерах, помещениях, при надземной прокладке к ним должен быть обеспечен доступ для проведения контрольных осмотров и текущих ремонтов теплоизоляции, восстановления гидрозащитных и антикоррозионных покрытий. В камерах должны предусматриваться проходы размером не менее:

Кроме того, габариты камер должны обеспечивать возможность перехода через теплопроводы сверху или снизу размером в свету не менее 700 мм.

Схема строповки компенсаторов 1КСО

Основные требования к монтажу компенсаторов 1КСО

После проведения испытаний теплопроводов на прочность и герметичность из смонтированного теплопровода на месте, указанном в проекте, вырезается участок (“катушка”), монтажная длина которой L монт рассчитана.  На место “катушки” устанавливается компенсатор и приваривается к одному из концов теплопровода. При выполнении сварочных работ на трубопроводе сильфон должен быть защищен от попадания брызг расплавленного металла.

С помощью специальных монтажных приспособлений осуществляется растяжка компенсатора и его состыковка (сварка) со свободным концом трубы и последующим контролем сварных швов в соответствии с ПБ 10-573-03.

Не допускается проводить гидравлические испытания теплопровода с установленными компенсаторами до завершения всех работ по изготовлению опор и закрепления на них теплопровода.

После проведения повторных гидравлических испытаний теплопровода и контрольного осмотра на  присоединительные патрубки компенсатора и мест соединения компенсатора с теплопроводом нанести антикоррозионное покрытие и теплоизоляцию. Не допускается заполнение пространства между гофрами сильфона изоляционными и другими материалами.

Основные требования по эксплуатации компенсаторов

Компенсаторы сильфонные 1КСО  являются неремонтируемыми изделиями и обслуживанию не подлежат. Пуск, остановка, текущие и контрольные осмотры и испытания теплопроводов с компенсаторами должны производиться в соответствии с эксплуатационными инструкциями и требованиями ПБ 10-573-03.

В процессе эксплуатации надземно проложенные теплопроводы с компенсаторами должны периодически проверяться на соосность в связи с возможностью просадки отдельных подвижных, направляющих и неподвижных опор, что может привести к потере устойчивости компенсатора.

Во избежание заклинивания (вплоть до деформации и разрушения) направляющих опор следует периодически замерять (и восстанавливать) зазор между теплопроводом и конструкциями опор, ограничивающими его боковые перемещения. Утилизация компенсаторов по окончании срока эксплуатации производится обычным металлургическим процессом.

При необходимости, перед вывозом на пункт приема металлолома, компенсаторы должны быть очищены от остатков тепловой изоляции.

Требования безопасности при использовании компенсаторов 1КСО

Общие требования безопасности компенсаторов 1КСО по ГОСТ 12.2.063.

Компенсатор сильфонный 1КСО должн обеспечивать герметичность относительно внешней среды.

Монтаж сильфонныйх компенсаторов должен выполняться в соответствии с требованиями технических условий и указаний, изложенных в паспорте;

Компенсатор сильфонный должн эксплуатироваться в соответствии с требованиями технических условий и указаний, изложенных в паспорте;

К входному контролю, монтажу и эксплуатации, техническому освидетельствованию сильфонных компенсаторов допускается квалифицированный персонал, изучивший устройство сильфонных компенсаторов, указания по монтажу и эксплуатации  сильфонных компенсаторов,  правила безопасности, нормативную документацию Ростехнадзора по промышленной безопасности и охране окружающей среды, прошедший проверку знаний и допущенный к проведению работ в установленном порядке;

При эксплуатации должен вестись учет наработки, обеспечивающий контроль достижения назначенной наработки и других показателей надежности.

Эксплуатация сильфонных компенсаторов должна быть прекращена при достижении назначенных показателей. Для определения возможности дальнейшей эксплуатации таких сильфонных компенсаторов должно быть проведено освидетельствование с целью принятия решения о возможности дальнейшей эксплуатации.

Для обеспечения безопасной работы ЗАПРЕЩАЕТСЯ:

  • использовать сильфонный компенсатор для работы в условиях, превышающих условия, указанные в паспорте;
  • использовать сильфонный компенсатор в качестве опор для оборудования и трубопроводов.

Установка и крепление сильфонных компенсаторов на транспортном средстве должны исключать возможность механических повреждений.

Транспортирование и хранение коменсаторов  1КСО

  1. В период хранения, транспортирования к месту монтажа и в период монтажа компенсатора 1КСО должны быть приняты меры, исключающие их повреждение. Хранение компенсаторов на открытых площадках запрещается.
  2. Компенсаторы сильфонные допускается транспортировать транспортом всех видов в соответствии с правилами перевозок грузов, действующих на транспорте данного вида.
  3. Условия транспортирования по условиям хранения 2(С)-9(ОЖ1) по ГОСТ 15150, воздействия механических факторов по группе (Ж) ГОСТ 23170.
  4. Условия хранения сильфонных компенсаторов должны соответствовать группе 5 (ОЖ4), тип атмосферы IV ГОСТ 15150. Хранение сильфонных компенсаторов на открытых площадках не допускается.
  5. Строго  запрещается  сбрасывание,   скатывание,   соударения сильфонных  компенсаторов, волочение и качение их по земле.
  6. Для погрузки и разгрузки, а также во время монтажа сильфонных компенсаторов следует применять специальные захваты, траверсы и мягкие полотенца шириной 30 – 50 мм. Не допускается использовать цепи, канаты и другие грузозахватные устройства, вызывающие повреждение сильфона.
  7. Транспортирование и хранение сильфонных компенсаторов должно проводиться с учетом всех требований по безопасности, изложенных в настоящих технических условиях.
  • транспортирование сильфонных  компенсаторов должно проводиться в соответствии с правилами, действующими на конкретных видах транспорта;
  • погрузка, разгрузка, транспортирование и складирование сильфонных  компенсаторов должны проводиться аттестованным персоналом с соблюдением требований безопасности при выполнении данных работ.

Гибкая вставка эластичная Ду025-1200 (1-48″)Ру 10

Гибкая вставка эластичная Ду 025-1200 (1-48″) Ру 10 — (резиновый компенсатор антивибрационный — фланцевый, виброкомпенсатор, вибровставка фланцевая). ГОСТ 12.2.063-81; ГОСТ 356-80

1. ОПИСАНИЕ

Гибкие вставки- виброкомпенсаторы ABRA обладают отличной химической устойчивостью к: — воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п. — стандартным теплоносителям тепловых сетей(систем отопления) на основе воды — стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек. др. — техническому воздуху и т.д.

Основные назначения и области применения таких антивибрационных компенсаторов это: — снижение шума, — снижение вибрации, — поглощение части энергии гидравлических ударов, — компенсация продольных смещений трубопроводов — компенсация поперечных смещений (сдвигов), — компенсация изгибов трубопроводов, — гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии, — компенсация тепловых удлинений (сокращений) трубопроводов, — компенсация несоответствия осей трубопроводов при монтаже, — Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные (ограничительные) стержни Гибкие вставки эластичные — резиновые компенсаторы антивибрационные — виброкомпенсаторы фланцевые предназначены для установки за и перед — насосами, вентиляторами и вентиляционными установками, компрессорами, мешалками и другими устройствами создающими вибрацию или шум в системе. Вставки гибкие (резиновые компенсаторы)используются в системах отопления, тепло-водоснабжения, канализации и системах кондиционирования. Также, данную конструкцию можно использовать на воздух, азот, углекислый газ, другие нейтральные жидкости и газы.

2. Спецификация деталей и материалов вставки гибкой фланцевой

Корпус (1): Жаростойкая синтетическая резина специальной композиции, превосходящая по своим качествам натуральную или хлоропреновую резину, имеющая повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение продолжительного периода времени. Корпус армирован (усилен): нейлоновым шинным кордом (2) и жесткими стальными проволочными кольцами(4). Присоединительные фланцы(фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь



3. Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для вставок гибких NBR фланцевых — антивибрационных компенсаторов

Ду/DN 25 1» 32 1 1/4» 40 1 1/2» 50 2» 65 2 1/2» 80 3» 100 4» 125 5» 150 6» 200 8» 250 10»
Давление максимальное (приборное) 10 бар (1,0 Мпа)
Давление минимальное (абсолютное) 0,5 бар (0, 05 Мпа)
Диапазон рабочих температур,   °C -20/+110°C (указана максимальная температура, температура рабочая максимальная: +95 °C.
Кодтовара ABRA- EJF- 10 25 ABRA- EJF- 10 32 ABRA- EJF- 10 40 ABRA- EJF- 10 50 ABRA- EJF- 10 65 ABRA- EJF- 10 80 ABRA- EJF- 10 100 ABRA- EJF- 10 125 ABRA- EJF- 10 150 ABRA- EJF- 10 200 ABRA- EJF- 10 250
L- строительная длина, мм 95 95 95 105 115 130 135 170 180 205 240
L1- допустимое сжатие, мм 8 8 8 8 12 12 18 18 18 25 25
L2- допустимое растяжение,мм 4 4 4 5 6 6 10 10 10 14 14
L3-допустимое линейное смещение (сдвиг),  мм 8 8 8 8 10 10 12 12 12 22 22
а-допустимое угловое смещение (изгиб), угловых градусов 15°
D1-межосевое  расстояние присоединительных отверстий, мм 85 100 110 125 145 160 180 210 240 295 350
d-диаметр присоединительных отверстий, мм 16 18 22 22 22
КСО-количество сквозных отверстий в 1 фланце 4 8 12
Вес, кг 2 3 4,5 5 6 7,5 9 12 15 20 25
300 350 400 450 500 600 700 800 900 1000 1200
Ду/DN 300 12» 350 14» 400 16» 450 18» 500 20» 600 24» 700 28» 800 32» 900 36» 1000 40» 1200 48»
Давление максимальное (приборное) 10 бар (1,0 Мпа)
Давление минимальное (абсолютное) 0,5 бар (0, 05 Мпа)
Диапазон рабочих температур, °C -20/+110°C (указана максимальная  температура, температура рабочая максимальная:  +95 °C.
L- строительная длина, мм 260 265
L1- допустимое сжатие, мм 25
L2- допустимое растяжение,мм 14 16
L3-допустимое линейное смещение (сдвиг),  мм 22
а-допустимое угловое смещение (изгиб), угловых градусов 15°
D1-межосевое  расстояние присоединительных отверстий, мм 400 460 515 565 620 725 840 950 1050 1160 1380
d-диаметр присоединительных отверстий, мм 22 22 26 26 26 30 30 33 33 36 39
КСО-количество сквозных отверстий в 1 фланце 12 16 16 20 20 20 24 24 28 28 32
Вес, кг 30 33 47 55 63 81 — — — — —

4. Описание присоединительных элементов вставок гибких фланцевых

Тип присоединения ответные фланцы  согласно таблице ниже, установка прокладок не требуется
Требования к ответному крепежу Ду 25 Ду 32 Ду 40 Ду 50 Ду 65 Ду 80 Ду 100 Ду 125 Ду 150 Ду 200 Ду 250 Ду 300 Ду 350 Ду 400 Ду 500 Ду 600
Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 М12х50 М16 х 55 М16 х 55 М16 х 55 М16 х 60 М16 х 60 М16 х 65 М16 х 70 М20 х 70 М20 х 75 М20 х 75 М20 х 80 М20 х 80 М24 х 90 М24 х 90 М27х110
Рекомендуемая длина шпильки (для тех, кто не любит болты) М12х70 М16х70 М16х80 М16х90 М20х100 М24х110 М24х120 М27х130
Размер гайки (!для каждой шпильки — двух гаек) М 1 2 М 1 6 М 2 0 М 2 4 М 2 7

5. Подходящие стандарты ответных фланцев для вставок гибких ANBR

Стандарт Пояснения Подходящие типы по этому стандарту Ру или PN Ду или DN
ответных  фланцев
ГОСТ 12815-80 Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев) Исполнение 1, ряд 1 или ряд 2 для всех Ду (DN), кроме Ду80. В Ду80 следует брать фланец Ряд 1 по ГОСТ, потому, что у него 8 отверстий, как и у нашей гибкой вставки. Если попадется Ряд 2, то у него только 4 отверстия — функционально подходит, но не эстетично. Py 1,0 Мпа  (10 кгс/см2) Выбирать равным Ду (DN) вставки гибкой ABRA-EJF-10
ГОСТ 12820-80 — самые распростаненные Стальные плоские приварные фланцы
ГОСТ 12821-80 — распространенные Стальные приварные встык  (=воротниковые) фланцы
ГОСТ 12822-80 — можно встретить Стальные свободные на приварном кольце фланцы
ГОСТ 12819-80 — очень редко встречается Литые стальные фланцы
ГОСТ 12817-80 — очень редко встречается Литые из серого чугуна фланцы
ГОСТ 12818-80 — очень редко встречается Литые из ковкого чугуна фланцы (максимум Ду 80)
DIN 2501 (DIN 2632 для Ру10/ EN 1092-1) Описывает присоединительные размеры и размеры уплотнительных поверхностей Form A, Form B (B1 и B2) — описывает присоединительную поверхность (обычные «плоские» фланцы ). Type — любой, если форма (Form) = см. выше PN10
DIN 2526 — устарел и заменен на EN 1092-1 Form A, B, C, D, E (обычные «плоские» фланцы )
Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092) Описывают различные типы фланцев Form A, B, C, D, E (обычные «плоские» фланцы )

Kak Industry Compensator-1/2×28

Производится Kak Industries

SKU: Kak-Comp556

MPN: Kak-Comp556

Производится Kak Industries

6 СТАНЦИРОВАЯ

$ 12.00

. Отправка в течение 1 рабочего дня при заказе до 15:30 CST с понедельника по пятницу. Заказы FFL будут отправлены в течение 5 рабочих дней или меньше, если у нас есть информация о пункте назначения перевода.

Чтобы узнать цены для офицеров, спасателей и военнослужащих, убедитесь, что вы вошли в систему. Нажмите здесь, чтобы узнать подробности

Подробная информация

Технические характеристики

Brandkak Industry

Финиш Манганский фосфат

Materialsteel – 4140 Chrome Moly

Suppressor Mounta2 Mount 2

. химические вещества, которые, как известно в штате Калифорния, вызывают рак и репродуктивный вред. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov

Предупреждение 9 законопроекта 65 штата Калифорния.0043

 ВНИМАНИЕ : Этот продукт может подвергать вас воздействию химических веществ, которые, как известно в штате Калифорния, вызывают рак и репродуктивный вред. Для получения дополнительной информации перейдите на www.P65Warnings.ca.gov.

Ratings & Reviews

6 reviews

  • 5 stars
  • 3 reviews
  • 4 stars
  • 1 reviews
  • 3 stars
  • 2 reviews
  • 2 звезды
  • 0 отзывов
  • 1 звезда
  • 0 отзывов

Написать отзыв

Отличный недорогой вариант для тех, кто хочет остаться безликим.

Установил их на все свои ранее снаряженные винтовки A1/2 FH, чтобы они стали безликими. Я использовал старую раздавливающую шайбу, и они правильно синхронизировались без проблем, байонет в порядке для тех, кто интересуется.

Я стрелял из него только из своего 20-дюймового ружья, поэтому трудно оценить его эффективность, так как отдача уже была незначительной. Хотя он определенно не был громким, как некоторые тормоза, поэтому, если есть какое-то демпфирование, не делайте этого. не ожидайте, что это будет на уровне более агрессивных.

Одним недостатком является то, что хотя внешняя отделка кажется хорошей, в крошечных отверстиях появляется немного зелени. Сделка со мной, но ymmv. В нынешнем виде я очень доволен этим как недорогой безликий вариант, который не собирается взорвать ваши (или окружающих вас) барабанные перепонки, хорошо выглядит и имеет те же габаритные размеры, что и оригинал пламегаситель

Странное устройство

Отличный набор. .. но есть недостатки. Этот пункт имеет большое значение и обеспечивает компенсацию вспышки, но он дает слишком большую компенсацию. Имеет сильное обратное давление на стрелка и сбоку, оно буквально толкает пистолет вниз. Хотя это может быть хорошо, к этому тоже можно привыкнуть. Одно из самых странных дульных устройств, которые я тестировал. Стоит попробовать за эти деньги, но доллар за доллар я бы остановился на стандартной клетке для птиц.

Сверхкомпенсация

Я не получил от этого слишком много выстрела, так что это положительно, но он абсолютно точно толкает дуло вниз, и довольно резко. Для меня труднее попасть в цель, чем с помощью старого доброго A2, так что для меня это не очень хорошо. Вероятно, это большая ценность для тех, кто не может иметь злой пламегаситель на ружье, хотя я уверен, что вы могли бы научиться стрелять из него достаточно хорошо с практикой.

Отличный вариант.

Отличная цена и возможность соответствовать требованиям в Калифорнии.



Был обеспокоен гиперкомпенсацией. Стрельба в бенчресте с сумок или сошек не была проблемой. На расстоянии 100 ярдов и большом прицеле удалось сохранить картинку прицела для следующего выстрела.



Не слишком громко, как большие отверстия в боковых дульных тормозах.

до установки на винтовку…..

у меня была та же проблема, что и у другого клиента, которого я видел. Отверстия в компе были частично забиты каким-то металлическим песком. Я почти уверен, что это из-за сверления из отверстий в компе, но никто никогда не знает. Когда я, наконец, установлю его на свою винтовку, я вернусь, чтобы пожаловаться или похвалить этот комп!?! LOL, если бы не песок, который мне пришлось чистить, я бы дал вам, ребята, это 5-я звезда….

Купил, думая, что это будет ужасно… оказывается, это круто!

Когда я купил его, он продавался за 4,99 доллара, и он превзошел все мои ожидания. ЕДИНСТВЕННЫЙ импульс отдачи – это возврат затвора в батарею. Если вы хотите получить представление об отдаче, прижмите затвор к заднему плечу оружия, а затем нажмите на спусковой крючок.



У него также есть крутой огненный шар сверху, поэтому, если вы используете ПНВ или снимаете при слабом освещении / отсутствие света, это повлияет на настройку вашего глаза.

Компенсатор уровня KSPH, G 1/8″ нар., ход 25, невращающийся

Выберите вариант

  • 08.02.901 Компенсатор уровня KSPH, G 1/8″ нар., ход 25, невращающийся
  • 08.02.903 Компенсатор уровня KSPH, G 1/8″ нар., ход 50, невращающийся
  • 08. 02.905 Компенсатор уровня KSPH, G 1/8″ нар., ход 75, невращающийся
  • 08.02.907 Компенсатор уровня KSPH, G 1/8″ внутр., ход 25, невращающийся
  • 08.02.909 Компенсатор уровня KSPH, G 1/8″ внутр., ход 50, невращающийся
  • 08.02.911 Компенсатор уровня KSPH, G 1/8″ внутр., ход 75, невращающийся
  • 08.02.913 Компенсатор уровня KSPH, G 1/4″ внутр. , ход 25, невращающийся
  • 08.02.915 Компенсатор уровня KSPH, G 1/4″ внутр., ход 50, невращающийся
  • 08.02.917 Компенсатор уровня KSPH, G 1/4″ внутр., ход 75, невращающийся
  • 08.02.919 Компенсатор уровня KSPH, G 1/4″ нар., ход 25, невращающийся
  • 08.02.922 Компенсатор уровня KSPH, G 1/4″ нар., ход 50, невращающийся
  • 08. 02.924 Компенсатор уровня KSPH, G 1/4″ нар., ход 75, невращающийся
  • 08.02.926 Компенсатор уровня KSPH, G 3/8″ внутр., ход 25, невращающийся
  • 08.02.928 Компенсатор уровня KSPH, G 3/8″ внутр., ход 50, невращающийся
  • 08.02.930 Компенсатор уровня KSPH, G 3/8″ внутр., ход 75, невращающийся
  • 08.02.932 Компенсатор уровня KSPH, G 3/8″ нар. , ход 25, невращающийся
  • 08.02.934 Компенсатор уровня KSPH, G 3/8″ нар., ход 50, невращающийся
  • 08.02.936 Компенсатор уровня KSPH, G 3/8″ нар., ход 75, невращающийся

  • Описание

  • Особенности

    • Отрегулируйте разницу уровней, например, на подъемных устройствах с несколькими присосками.
    • Меньше требований к точному позиционированию вакуумного манипулятора.
    • Обеспечивает определенную степень поглощения ударов и вибраций.
    • Позволяет мягко размещать чашки на чувствительных или тонких предметах.
    • Невращающаяся конструкция, подходит для использования с овальными присосками.
    • Широкий выбор резьбовых соединений и длин хода.

  • Технические характеристики

    Общие

    Материал

    STEEL, BR, PM

    Temperature

    32 – 176 °F

    Weight

    5.64 oz

    Volume

    0.21 in³

    Mechanical data

    Action range/Stroke

    0.98 in

    Spring constant

    4 фунт-сила/дюйм

    Сила пружины

    1,43–5,37 фунт-сила

    Габаритные чертежи

    Это действие требует входа в систему
    Пожалуйста, войдите или зарегистрируйтесь, чтобы получить все преимущества piab. com.

  • Промышленность

    Автомобильная промышленность

    • Погрузка и разгрузка металлических листов
    • Удаление пластиковых деталей

    Пластик

    • Удаление пластиковых деталей

  • Ресурсы

  • Часто задаваемые вопросы

    Как узнать, какая подъемная сила мне нужна?

    Это зависит от веса продукта, который необходимо поднять, и количества присосок, которые можно использовать для объекта. Рассчитайте вес, который нужно поднять на присоске, а затем умножьте вес на силу тяжести (g = 9). ,81), и у вас есть необходимая подъемная сила в ньютонах (Н).

    Как узнать, какую присоску выбрать?

    Мы рекомендуем начать со списка приложений , чтобы найти продукты, которые мы рекомендуем для различных приложений. Если у вас есть вопросы, пожалуйста, не стесняйтесь обращаться к нашим партнерам, чтобы найти оптимальное решение.

    Как следует хранить присоски Piab?

    См. наши рекомендации по хранению:

    Правила хранения присосок и резинотехнических изделий (pdf)

    У меня есть различное количество объектов, которые нужно поднять – как я могу убедиться, что не уроню их или не потрачу слишком много энергии? Как оптимизировать этот тип системы?

    Все присоски, не соприкасающиеся с объектом (открытые), всасывают много воздуха и требуют более мощного насоса, чем это действительно необходимо. При использовании различных клапанов, таких как piSAVE® sense, в присосках, присоски будут нормально закрыты до тех пор, пока они не соприкоснутся с обрабатываемым объектом. Только чашки, необходимые в конкретном цикле подъема, будут открыты и пропускают воздух. Пожалуйста, посмотрите видео piSAVE® sense.

    Что такое ДЮРАФЛЕКС®?

    DURAFLEX® — это запатентованный материал, специально разработанный для обеспечения эластичности резины и износостойкости полиуретана. Материал DURAFLEX® не оставляет следов.

Не знаете, что вам нужно?

Воспользуйтесь нашим гидом, чтобы получить рекомендации, или оставьте свои данные, и мы свяжемся с вами!

Нельзя сравнивать

Нельзя сравнивать разные типы продуктов. Вы хотите удалить существующие продукты?

Дульные устройства – Адаптер ствольного дульного тормоза Продукты
