КРУ 10 кВ – ячейка и шкаф КРУ 10, цена в Екатеринбурге, Москве, Новосибирске на КРН 10

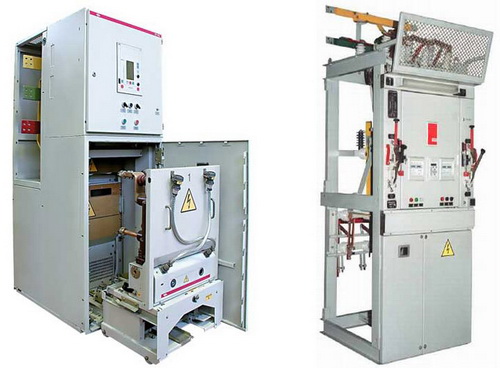

КРУ 10 кВ серии КУ10С Ячейки с вакуумными выключателями КУ10Ц

Описание Тех. документация Сертификаты

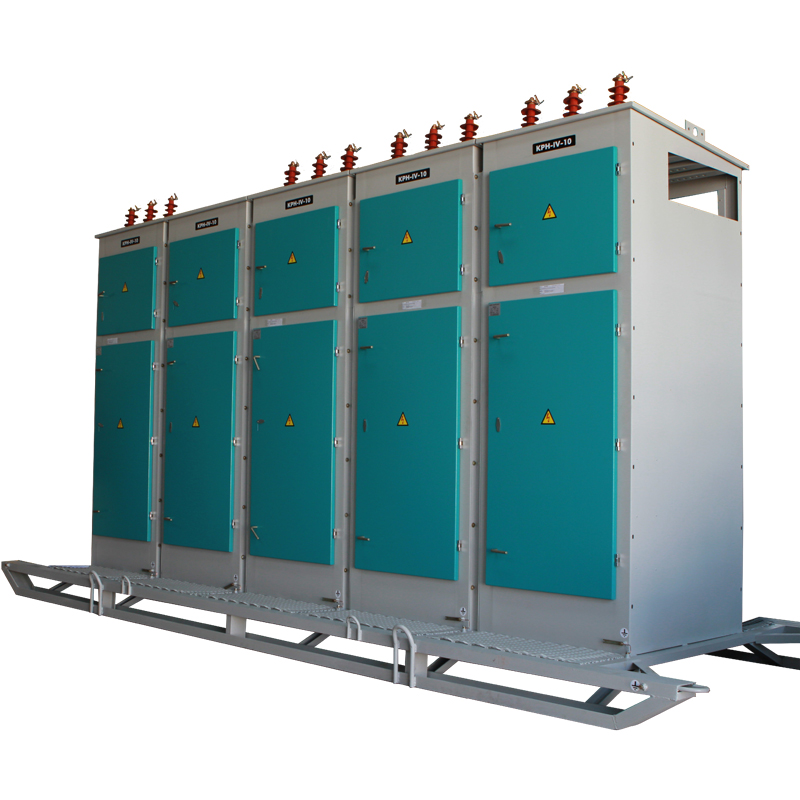

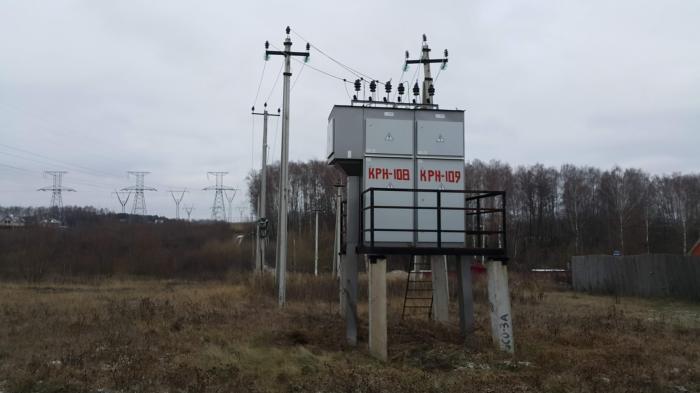

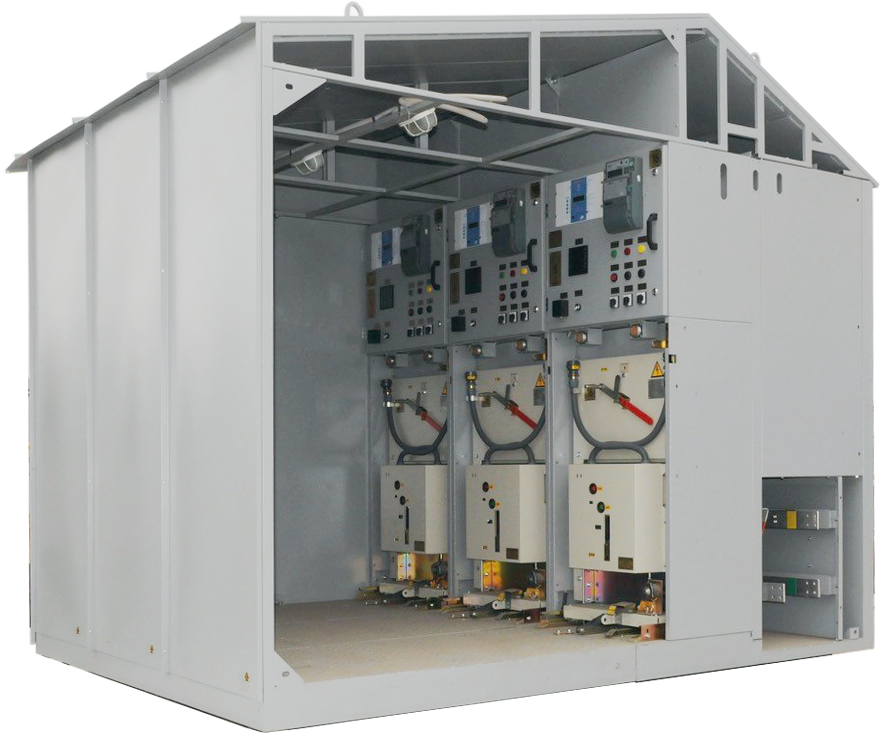

Ячейка КРУ КРН 10кВ предназначена для наружной установки и представляет собой металлоконструкцию, изготовленную из высококачественной стали с алюцинковым покрытием. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Наружные элементы конструкции – двери фасада, боковые панели крайних в ряду ячеек и т.д. окрашены методом порошкового напыления (цвет RAL 7032).

Коммутационные аппараты

Для установки в КУ10С используется серия вакуумных выключателей ВРС, производства концерна “Высоковольтынй союз”, а также выключатели HD4 и VD4. Эти выключатели рассчитаны на работу при номинальных токах до 4 000 А и номинальных токах отключения до 40 кА.

Аппараты ВРС-10 имеют коммутационные ресурсы до 50 000 циклов ВО при номинальных токах, и 100 – при токах отключения.

Основные технические параметры
Параметры	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных соединений, А	630; 1 000; 1 250; 1 600; 2 000; 3 150; 4 000
Номинальный ток сборных шин, А	1 000; 1 600; 2 000; 3 150; 4 000
Номинальный ток отключения выключателей, кА	20; 31,5; 40
Ток термической стойкости, кА (3 с)	20; 31,5; 40
Ток электродинамической стойкости, кА	51; 81; 102
Номинальное напряжение вспомогательных цепей переменного тока, В	220
Номинальное напряжение вспомогательных цепей постоянного (выпрямленного) тока, В	220
Габаритные размеры, мм
– ширина	650*; 750; 900
– глубина	1 400; 1 500
– высота	2 300
Масса, кг	800–1 200

* Шкафы на номинальный ток 630; 1 000; 1 250 А

Описание	Название продукции	Номер редакции	Файл
Устройства комплектные распределительные 10(6) кВ	Серии КУ6С и КУ10С	Редакция 21	pdf, 2 Мб

Описание	Название продукции	Файл
Общий каталог продукции	Вакуумные выключатели, комплектные распределительные устройства, комплектные трансформаторные подстанции, автоматический пункт секционирования 110 кВ, разъединители	pdf, 6. 8 Мб

Сертификаты (декларации) соответствия

Название продукции	Описание	Кому выдан	Срок действия	Файл
КУ10С	Декларация о соответствии	НТЭАЗ Электрик	20.11.2023	pdf, 629.2 Кб

Аттестация в ПАО «Россети»

Срок действия	Кому выдан	Название продукции	Файл
01. 06.2020	НТЭАЗ Электрик	КУ-10С	pdf, 2.6 Мб

Описание	Файл

Сделать запрос

Представьтесь

Название предприятия

Страна

Телефон — напр. +7 495 452-13-64

E-mail — нужен для обратной связи

Содержание заявки

Распечатать

Вакуумные выключатели
Комплектные распределительные устройства (КРУ)
- КРУ 6 кВ
- КРУ 10 кВ
- КРУ 35 кВ
- Рудничные КРУ
- Закрытые распределительные устройства (ЗРУ)
Комплектные трансформаторные подстанции
Автоматический пункт секционирования 35, 110 кВ
Разъединители
Ретрофит ячеек
Запчасти
Пружины
Услуги

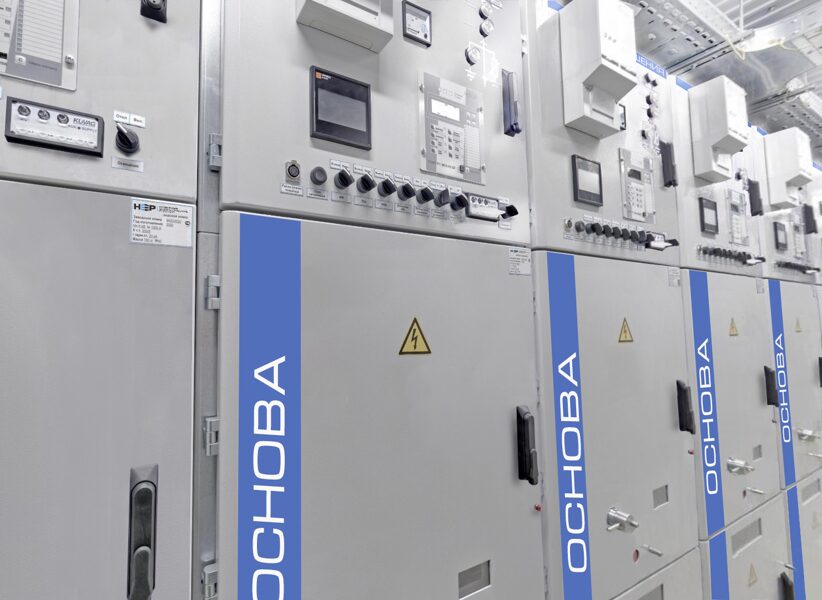

Комплектные распределительные устройства 6 (10) кВ серии “ОСНОВА”

Главная \ Каталог \ НЭР \ Комплектные распределительные устройства \ Комплектные распределительные устройства 6 (10) кВ серии “ОСНОВА”

КРУ серии «ОСНОВА» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 (10) кВ в сетях с изолированной или глухозаземленной нейтралью.

Применяется в качестве распределительных устройств напряжением 6 (10) кВ трансформаторных подстанций напряжением 110/35/6 (10) кВ, 110/6 (10) кВ, 35/6 (10) кВ и 6 (10)/0.4 кВ, а также в качестве распределительных пунктов.

Скачать брошюру ООО “НЭР”

Скачать опросный лист КРУ “ОСНОВА”

КОМПЛЕКТУЮЩИЕ

Дуговая защита

ОВОД — ПРОЭЛ
Дуга — Радиус Автоматика
Vamp — Schneider Electric

Вакуумные силовые выключатели

ВВ-ЧЭАЗ-2-10 / ВВЭ-ЧЭАЗ-2-10
BB\TEL — Таврида Электрик
VD-4 — ABB
HVX, EasyPact EXE — Schneider Electric
Sion — Siemens

Элегазовые выключатели

LF — Schneider Electric
HD-4 — ABB

Релейная защита и автоматика

БЭМП РУ – ЧЭАЗ
БЭ — ЭКРА
Сириус — Радиус Автоматика
БМРЗ — Механотроника
Re — ABB
Sepam — Schneider Electric
Micom — Schneider Electric
Siprotec — Siemens

МОДИФИКАЦИИ

Отсеки КРУ “ОСНОВА” разделяются перегородками, что обеспечивает дополнительную безопасность и локализацию короткого замыкания в одном отсеке. Предусмотрены электромагнитные и механические блокировки, а также возможность удаленной блокировки дверей с диспетчерского пульта.

Предлагаемые модификации КРУ 6(10) кВ серии «ОСНОВА» обеспечивают широкий выбор функциональных возможностей устройства.

КРУ “ОСНОВА”

Среднее расположение
выкатного элемента.
Полное разделение на отсеки.
Одна тележка на секцию.

КРУ “ОСНОВА Light”

Уменьшенные габариты по глубине.
Среднее расположение выкатного элемента. Объединенный отсек выкатного элемента и линейных присоединений.

КРУ “ОСНОВА Pro”

Среднее расположение выкатного элемента. Полное разделение на отсеки. Одновременное извлечение выключателей из всех шкафов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	ОСНОВА	ОСНОВА Light	ОСНОВА Pro
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток сборных шин и главных цепей, А	630; 800; 1 000; 1 250; 1 600
	2 000	–	2 000
	2 500	–	2 500
	3 150*	–	3 150*
	4 000*	–	–
Номинальный ток отключения встроенного выключателя нагрузки, А	400; 630
Мощность силового трансформатора (ТСН), кВА	400; 630
Номинальный ток отключения встроенного силового выключателя, кА	16,0; 20,0; 25,0; 31,5
	40,0	–	40,0
	50,0	–	–
Ток термической стойкости, кА:
– с силовым выключателем	20,0; 25,0; 31,5; 40,0; 50,0	20,0; 25,0; 31,5
– с выключателем нагрузки	12,5; 16,0; 20,0	12,5; 16,0; 20,0
Ток электродинамической стойкости (амплитуда), кА:
– с силовым выключателем	51,0; 64,0; 81,0; 102,0; 128,0	51,0; 64,0; 81,0
– с выключателем нагрузки	32,0; 41,0; 51,0	32,0; 41,0; 51,0
Время протекания тока термической стойкости, с:
– главные цепи	3
– цепи заземления	1
Номинальное напряжение вспомогательных цепей, В:
– постоянный ток	110; 220
– переменный ток	100; 220
Габаритные размеры шкафов КРУ, мм – ширина – глубина – высота	570; 600, 650; 750; 800; 900; 1 000 1 100*; 1 400; 1 500; 1 700 2 100; 2 300; 2 400
Масса, кг	от 480

* Изготавливается с принудительной вентиляцией
** Только для КРУ 6 (10) “ОСНОВА”
*** Только для КРУ 6 (10) “ОСНОВА Light”

ЗАО «ЗЭТО»

Запрос на технико-коммерческое предложениеЗапрос на ТКП

Назначение

Комплектные распределительные устройства серии КРУ ZETO напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор.

Вид климатического исполнения У и УХЛ с ограничениями по температуре, категория размещения 3 и 4 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:

значение температуры окружающего воздуха от минус 25°С до плюс 40°С.
высота над уровнем моря не более 1000 м.
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, в концентрациях, разрушающих металлы и изоляцию.
номинальный режим работы — продолжительный.
рабочее положение в пространстве — вертикальное, допустимое отклонение — не более 2 градусов от вертикали.

Условия обслуживания ячеек — одностороннее (по заказу могут поставляться ячейки с двухсторонним обслуживанием).

Ячейка КРУ представляет собой сборную металлоконструкцию, составные части которой соединены методом клепки из оцинкованных листовых гнутых профилей толщиной 2 мм, внутри которой размещена вся аппаратура схем главных и вспомогательных цепей.

Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками. Ячейка КРУ состоит их четырех основных отсеков — отсека сборных шин A, отсека выключателя B, кабельного отсека С и релейного РЗиА отсека D. Отсеки A, B и C оборудованы клапанами сброса избыточного давления, которые расположены сверху ячейки. По умолчанию клапана комплектуются концевыми выключателями положения. С фасада доступ в отсеки B, C и D ограничен усиленными взрывобезопасными дверьми специальной конструкции, оборудованными ригельными замками. Дверь отсека B так же оборудована системой блокировок связанной с ВЭ.

Двери отсеков В и С оборудованы смотровыми окнами с применением защитного стекла. В ячейках двухстороннего обслуживания с задней стороны шкафа имеется дополнительная панель (дверь) для доступа к кабельному отсеку.

Наименование параметра	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А	200; 400; 630; 1000; 1250; 1600; 2000; 2500; 3150
Номинальный ток сборных шин, А	630; 1000; 1250; 1600; 2000; 2500; 3150
Номинальный ток отключения выключателя, кА	20; 25; 31,5; 40
Ток термической стойкости (главных цепей 3с, заземляющих ножей 1с), кА	20; 25; 31,5; 40
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА	51; 81; 102
Номинальное напряжение вспомогательных цепей, В: при постоянном токе при переменном токе цепей освещения	110; 220 100; 220 12
Испытательное напряжение промышленной частоты, кВ	42
Испытательное напряжение грозового импульса, кВ	75
Электрическое сопротивление главной цепи ячейки, мкОм, не более: для ячеек на номинальный ток до 630 А для ячеек на номинальный ток 1250 А для ячеек на номинальный ток 1600 А для ячеек на номинальный ток 2000 А и выше	210 160 112 98
Электрическое сопротивление изоляции МОм, не менее: главных цепей вторичных цепей	1000 1
Габаритные размеры, мм, не более ширина: Ввода/Линии до 1250 А (до 31,5) Ввода/Линии до 1250 А (свыше 31,5) Ввода/Линии 1600 — 2000 А Ввода/Линии 2000 А и выше глубина высота	650 800 800 1000 1 350 2300
Срок службы до списания, лет, не менее	30

Отрасли промышленности, в которых применяется продукт:

Электроэнергетика

Нефтяная и газовая промышленность

ЖД и метрополитен

Сельское хозяйство

Запрос на технико-коммерческое предложение

Алфавитный указатель

Каталог

Отрасли промышленности

Опросные листы

Сертификаты и декларации

Протоколы продления и ЗАК

Ретрофит

Комплексные решения

Испытательный центр

Горячее цинкование

Литье под низким давлением

Постгарантийное обслуживание

Шеф–монтаж

Услуги детского отдыха

8DA10-8DB10 | Распределительные устройства среднего напряжения | Siemens USA

Распределительные устройства среднего напряжения с элегазовой изоляцией, дугостойкие

Распределительные устройства среднего напряжения (СН) с элегазовой изоляцией (КРУЭ) типов 8DA10 и 8DB10 представляют собой элегазовые вакуумные выключатели с максимальной конструкцией напряжение от 4,16 кВ до 38 кВ (42 кВ по запросу). Имеются модели с номинальным выдерживаемым грозовым импульсом напряжением до 200 кВ BIL и номинальным током отключения до 40 кА.

В КРУЭ типов 8DA10 и 8DB10 СН используются стационарные вакуумные выключатели, подключаемые к главной шине через трехпозиционные переключатели (ВКЛЮЧЕН-ОТКЛЮЧЕН-ЗАЗЕМЛЕН). Положение переключателей указывается надежными индикаторами положения контактов, а также может быть визуально проверено с передней стороны устройства с помощью удобной системы камер и портативного компьютера. Соответствует требованиям NEC к видимому отключению NEC 225.1 и 230.204.

КРУЭ среднего напряжения приблизительно на 75 % меньше, чем обычные распределительные устройства с воздушной изоляцией, в зависимости от номинального напряжения, и подходят для систем, в которых важны небольшой размер, устойчивость к дуге, невосприимчивость к окружающей среде и/или меньшие потребности в техническом обслуживании.

Посмотрите видео ниже, чтобы узнать больше о распределительных устройствах среднего напряжения с элегазовой изоляцией и защитой от дуги.

Обзор элегазовых распределительных устройств 8DA10 и 8DB10 Решения Siemens для распределительных устройств низкого и среднего напряжения Обзор распределительных устройств среднего напряжения с элегазовой изоляцией Комплексные решения Siemens Одноошинное дугостойкое распределительное устройство с элегазовой изоляцией 8DA10

Особенности:

Дугостойкость согласно IEEE C37.20.7, до 40 кА, 0,5 с, тип доступности 2B
Значительное сокращение потребностей в средствах индивидуальной защиты (СИЗ)
Однофазная конструкция исключает межфазные замыкания внутри распределительного устройства
Вакуумный прерыватель – до 30 000 механических операций
SF низкого давления ₆ с элегазовой изоляцией только для изоляции, но не для прерывания
Трансформаторы напряжения с первичной защитой с плавкими предохранителями в соответствии со статьями NEC 240. 15(A) и 450.3(C)
Расширение главной шины без отключения с помощью дополнительного переключателя расширения шины
Компактный — до 75 процентов меньше, чем традиционные распределительные устройства с воздушной изоляцией
Необслуживаемая первичная часть
Хорошо подходит для загрязненных сред
В сочетании с реле защиты Siemens для любого типового применения
Более 130 000 панелей по всему миру, из них более 5 300 установлены в Северной Америке
Соответствует требованиям NEC к видимому отключению
Соответствует последним стандартам IEEE и IEC
UL или C-UL.

Распределительные устройства типов 8DA10 и 8DAB10 доступны как:

Внутреннее исполнение.

Стандартный аксессуар:

Набор инструментов для ручного управления.

Дополнительный аксессуар:

Человеко-машинный интерфейс (ЧМИ).

Рейтинги

Примечания:

¹ По запросу. Проконсультируйтесь с заводом.

² Испытано в соответствии с ANSI/IEEE C37.20.7-2007 для дугостойкости типа 2B при 40 кА в течение 0,5 секунды.

Размеры

В: Может ли автоматический выключатель отключиться, если есть утечка и нет газа SF ₆?

A: Да, вакуумные прерыватели не зависят от SF ₆ и все прерывания происходят внутри вакуумных прерывателей. Газ SF ₆ используется только для изоляции.

Вопрос: Какова вероятность утечки SF ₆?

A: Низкая скорость утечки возможна, поскольку нормальное давление составляет 1,5 бар (22 фунта на кв. дюйм) или меньше, поскольку газ SF ₆ используется только для изоляции, а не для прерывания.

В: Что такое распределительное устройство среднего напряжения с элегазовой изоляцией?

Вакуумная технология отключения с SF ₆ в качестве изолирующей среды
Изготовлено более 1 000 000 вакуумных прерывателей Siemens. Автоматические выключатели стационарно монтируются, что снижает занимаемую площадь и устраняет сложности выдвижной конструкции.
Трехпозиционный селекторный переключатель обеспечивает дополнительную надежность изоляции стороны нагрузки во время технического обслуживания
Однофазная герметизированная, что исключает межфазные замыкания
Корпуса защищены от прикосновения от корпуса сборной шины до первичных кабелей
Емкостные индикаторы напряжения обеспечивают дополнительную безопасность для обнаружения наличия напряжения перед выполнением технического обслуживания
Высоковольтные компоненты заключены в SF ₆
Все низковольтные компоненты устанавливаются вне SF ₆
Трансформаторы тока (ТТ) находятся вне корпуса высоковольтного оборудования и поэтому не подвергаются диэлектрическим или тепловым нагрузкам
Монитор манометров SF ₆ отсеков и контактов для отправки сигналов тревоги в систему SCADA или оповещатель
Утечка газа менее 0,1% на отсек в год
Дугостойкое исполнение
Более компактный, чем обычное распределительное устройство с воздушной изоляцией – до 75 % меньше в зависимости от номинального напряжения
Доступны версии с одинарной (тип 8DA10) и двойной (тип 8DB10) шиной
Сейсмостойкость до зоны UBC 4 (дополнительно).

В: Когда следует использовать распределительные устройства среднего напряжения с элегазовой изоляцией?

Номинальные параметры – до 38 кВ (42 кВ по запросу), 2500 А, 40 кА и 200 кВ BIL
Надежность – практически не требует технического обслуживания, рекомендуемое техническое обслуживание с интервалом в 10 лет и капитальное обслуживание с интервалом в 20 лет. Ресурс вакуумной камеры 30 000 механических операций.
Безопасность персонала – КРУЭ СН имеет дугостойкую конструкцию и защищена от прикосновения от отсека сборных шин до силовых кабелей. Все операции выполняются перед распределительным устройством.
Экономия места — КРУЭ среднего напряжения до 75 % меньше, чем обычные распределительные устройства с воздушной изоляцией, в зависимости от номинального напряжения, что может привести к общей экономии затрат на землю и здания.
Экологические проблемы – MV GIS идеально подходит для установки в местах с пылью, паразитами, солью или загрязненной атмосферой. Возможна установка в открытом центре энергетического оборудования (ЦЭО).
Высота над уровнем моря — КРУЭ среднего напряжения изолированы SF ₆ вместо воздуха, поэтому не требуется снижение номинальных характеристик.
Гибкость — ГИС MV можно настроить в соответствии с вашими потребностями. КРУЭ СН доступны в исполнении с одной шиной (тип 8DA10) и с двумя шинами (тип 8DB10).
Заземление — КРУЭ СН имеет возможность заземления как силовых кабелей (стандартно), так и сборных шин (дополнительно).

КРУЭ | Портфолио | Сименс Энергия Глобальный

С нулевым содержанием фторсодержащих газов и нулевым вредом наши распределительные устройства Blue делают энергосистему более экологичной.

Поскольку энергетический сектор оказывает большее воздействие на выбросы углерода, чем все остальные отрасли вместе взятые, невозможно переоценить настоятельную необходимость декарбонизации для борьбы с изменением климата. Возобновляемые источники энергии — это только часть решения; В Siemens Energy мы понимаем, насколько важно достичь нулевого потенциала глобального потепления (GWP) как при передаче электроэнергии, так и при ее производстве. В большинстве распределительных устройств для изоляции по-прежнему используется SF6 — газ, который в 25 200 раз более неблагоприятен для климата, чем CO2, и остается в атмосфере до 3 200 лет. Даже новые альтернативы фторсодержащим газам при выбросе по-прежнему наносят вред окружающей среде. Это не является устойчивым, как признано в новом регламенте ЕС по фторсодержащим газам. Именно поэтому мы разработали наше портфолио Zero-harm Blue, включая распределительные устройства с элегазовой изоляцией и токопроводы с элегазовой изоляцией.

Когда традиционные технологии все еще необходимы

Хотя мы постоянно стремимся к нулю, это пока невозможно для каждого уровня напряжения. Вот почему мы по-прежнему предлагаем ряд высокопроизводительных традиционных распределительных устройств.

Единственный способ добиться нулевого ПГП и нулевой токсичности — использовать чистый воздух. В распределительных устройствах с элегазовой изоляцией технология вакуумного переключения сочетается с изоляцией из чистого воздуха. Он работает без вредных парниковых газов любого вида, с нулевыми токсичными продуктами разложения и нулевыми требованиями безопасности при обращении и обслуживании.

Включение более высоких уровней напряжения для ветряных турбин. Крайне важно обеспечить переход на живую энергию и повысить эффективность использования ресурсов. Производство ветровой энергии вносит значительный вклад в растущий спрос на электроэнергию, а новое поколение ветряных электростанций требует инновационных технологий. Наше компактное, экологически чистое, высоковольтное ГИС 8VM1 Blue GIS с элегазовой изоляцией для наземных и морских установок до 72,5 кВ является оптимальным вкладом в увеличение мощности ветряных турбин и снижение потерь в кабелях.

Флаер 8VM1 Blue GIS

Blue GIS 8VN1 поддерживает самые высокие стандарты производительности и надежности. Он обеспечивает высокое напряжение с высочайшей производительностью переключения без ухудшения характеристик и способен работать в экстремальных условиях окружающей среды по всему миру. 8ВН1 совместим со всеми ранее установленными традиционными КРУЭ того же уровня напряжения и экономит более 80% эквивалента СО2 на протяжении всего жизненного цикла изделия. Использование нового маломощного приборного трансформатора (LPIT) уменьшает длину отсека на 30 % и вес на 25 %, что способствует еще большему сокращению выбросов CO2.

Флаер 8VN1 Blue GIS

Также при более высоких напряжениях от 245 до 420 кВ возможно снижение содержания SF6. Комбинированное решение обычного КРУЭ вместе с нашим Blue GIB экономит от 30 до 65% SF6. В то же время он соответствует самым высоким стандартам технических характеристик и надежности, а также низким затратам в течение жизненного цикла. Для транспортировки, обработки или эксплуатации GIB чистого воздуха на 420 кВ не требуется специально обученный персонал.

Флаер 8VQ3 Blue GIB

LPIT — это инновационные трансформаторы напряжения и тока, представляющие собой безопасное, надежное и стандартизированное решение для измерения и защиты в ГИС.

Комбинированный: электронный трансформатор напряжения и тока
Резервирование: два датчика тока и один датчик напряжения в каждом отсеке
Многоцелевой: одно устройство для защиты и измерения
Стандартизировано: одно и то же устройство используется для всех номинальных токов
Гибкая установка везде в ГИС

Флаер ЛПИТ

Нулевое воздействие на окружающую среду

Без SF6 и других фторсодержащих газов
Нулевые выбросы парниковых газов
Нулевой ПГП

Нулевое влияние на здоровье и безопасность

Нетоксичные изоляционные газы
Отсутствие токсичных продуктов разложения
Никаких специальных мер безопасности при техническом обслуживании не требуется
Нулевые правила обращения с газом
Не требуется утилизация газов в конце срока службы

Нулевые правила

Нулевая отчетность и учет газов не требуется
Отсутствие проблем с действующим и потенциальным законодательством против фторсодержащих газов

Никаких компромиссов в отношении производительности и надежности

На напряжение от 72,5 до 145 кВ
Большое количество коротких замыканий и отключений номинального тока
Двухтактное прерывание тока
Полная производительность при температуре окружающей среды до -60°C
Блок прерывателей, не требующий обслуживания в течение всего срока службы
Более 10 лет опыта вакуумного переключения высокого напряжения

КРУЭ 8ВН1 Blue 145 кВ — самое экологичное в мире распределительное устройство Синее портфолио становится цифровым КРУЭ 8ВН1 Blue 145 кВ — самое экологичное в мире распределительное устройство Синее портфолио становится цифровым

Наш портфель стандартов ГИС

На номинальное напряжение до 170 кВ
Очень компактная и очень гибкая конфигурация
Подходит для внутренней и наружной установки
Очень низкий уровень шума и полевых излучений (ЭМС), что делает его пригодным для чувствительных сред, таких как жилые районы и центры городов

Для береговых систем напряжением до 245 кВ
Для морских систем напряжением до 300 кВ
Компактная, компактная конструкция
Очень низкий уровень шума и полевых излучений (ЭМС), что делает его пригодным для чувствительных сред, таких как жилые районы и центры городов

На номинальное напряжение до 550 кВ
Высокая степень универсальности благодаря модульной конструкции и активным и пассивным модулям

Информационные материалы о наших распределительных устройствах с элегазовой изоляцией вы можете найти здесь.

Что такое распределительное устройство? | Особенности, компоненты и классификация

Содержание

Что такое распределительное устройство?

Определение распределительного устройства: Устройство, используемое для переключения, управления и защиты электрических цепей и оборудования, известно как распределительное устройство .

Термин «распределительное устройство» является общим термином, который включает в себя широкий спектр коммутационных устройств, таких как автоматические выключатели, выключатели, переключатели с предохранителями, разъединители без нагрузки, предохранители HRC, контакторы, миниатюрные автоматические выключатели, ELCB, GFCI и т. д.

Он также включает комбинацию этих коммутационных устройств с соответствующим контрольным, измерительным, защитным и регулирующим оборудованием. Распределительные устройства и их узлы используются в связи с производством, передачей, распределением и преобразованием электрической энергии.

Все мы знакомы с низковольтными выключателями и сменными предохранителями в наших домах. Выключатели используются для размыкания и замыкания электрической цепи, а предохранители используются для защиты от перегрузки по току и короткого замыкания. Таким образом, каждое электрическое устройство нуждается в коммутационном и защитном устройстве.

Разработаны различные формы коммутационных и защитных устройств. Таким образом, распределительное устройство можно рассматривать как общий термин, охватывающий широкий спектр оборудования, связанного с коммутацией, защитой и управлением различным электрическим оборудованием.

Функция распределительного устройства

Распределительное устройство должно выполнять функции передачи, включения и отключения нормального тока нагрузки, как выключатель.

Кроме того, он должен выполнять функцию отключения тока короткого замыкания, для которого используются датчики, такие как трансформаторы тока, трансформаторы напряжения и различные типы реле, в зависимости от применения.

Также должны быть предусмотрены измерения, управление и данные, при этом для реализации функции переключения используются бесчисленные устройства.

Таким образом, распределительное устройство может включать в себя автоматический выключатель, трансформаторы тока, трансформаторы напряжения, защитные реле, измерительные приборы, переключатели, предохранители, автоматические выключатели, разрядники для защиты от перенапряжений, изоляторы и различные сопутствующие типы оборудования. (Сопутствующие компоненты можно найти у дистрибьютора электронных компонентов)

Теперь давайте подробно рассмотрим компоненты распределительного устройства.

Компоненты распределительного устройства

Распределительное устройство в основном состоит из коммутационных и защитных устройств, таких как переключатели, плавкие предохранители, изоляторы, автоматические выключатели, защитные реле, панели управления, грозовые разрядники, трансформаторы тока, трансформаторы напряжения, автоматические повторные включения и различное сопутствующее оборудование.

(Для получения дополнительной информации см. полный список компонентов распределительного устройства.)

Некоторые типы оборудования предназначены для работы как в нормальных, так и в нештатных условиях. Некоторое оборудование предназначено для переключения, а не обнаружения неисправности.

При нормальной работе распределительное устройство позволяет включать и выключать генераторы, линии передачи, распределители и другое электрооборудование. С другой стороны, , когда отказ (например, короткое замыкание) происходит в любой части энергосистемы, через оборудование протекает сильный ток, что угрожает повреждением оборудования и прерыванием обслуживания клиентов.

Однако распределительное устройство обнаруживает неисправность и отключает неработоспособный участок от системы. (Более подробную информацию см. в разделе Работа автоматического выключателя и защитных реле.)

Точно так же важную роль в современной электрической сети играют коммутационные и токоотключающие устройства, начиная от электростанций, передающих подстанций различного напряжения, распределительных подстанций и центры нагрузки. Коммутационное устройство здесь называется автоматическим выключателем .

Автоматический выключатель вместе с соответствующими устройствами для защиты, измерения и регулирования называется распределительным устройством.

Подробнее о Компоненты распределительного устройства

Эволюция распределительного устройства

Распределительное оборудование в основном связано с коммутацией и отключением токов как в нормальных, так и в ненормальных условиях эксплуатации.

Тумблер с обычным предохранителем представляет собой простейшую форму распределительного устройства и использовался для управления и защиты освещения и другого оборудования в домах, офисах и т. д.

Для цепей более высокого номинала предохранитель большой разрывной способности (H.R.C.) в сочетании с выключателем может служить для управления и защиты цепи. Однако такое распределительное устройство не может быть рентабельно использовано в системе высокого напряжения (33 кВ) по двум причинам.

Во-первых , при перегорании предохранителя требуется некоторое время для его замены и, следовательно, прерывание обслуживания клиентов.
Во-вторых , предохранитель не может успешно прервать большие токи короткого замыкания , возникающие в результате неисправностей в системе высокого напряжения.

С развитием энергосистем линии и другое оборудование работают при высоких напряжениях и больших токах. Когда в системе происходит короткое замыкание, сильный ток, протекающий через оборудование, может привести к значительным повреждениям.

Для отключения таких больших токов короткого замыкания используются автоматические выключатели (или просто автоматические выключатели).

Автоматический выключатель представляет собой одно распределительное устройство , которое может размыкать или замыкать электрическую цепь как в нормальных, так и в нештатных условиях.

Даже в тех случаях, когда предохранителя достаточно, с точки зрения отключающей способности предпочтительнее использовать автоматический выключатель. Это связано с тем, что автоматический выключатель может замыкать цепи, а также разрывать их без замены и, таким образом, имеет более широкий спектр применения, чем предохранитель.

[Для получения дополнительной информации см. Что такое предохранитель и как он работает? и работа автоматического выключателя]

Основные характеристики распределительного устройства

Основные характеристики распределительного устройства:

Полная надежность
Абсолютно определенная дискриминация
Быстрое управление
Возможность ручного управления

1. Абсолютная надежность

В связи с продолжающейся тенденцией к межсетевому соединению и увеличению мощности электростанций потребность в надежном распределительном устройстве приобрела первостепенное значение.

Это неудивительно, ведь он добавляется в систему питания для повышения надежности. Когда в какой-либо части энергосистемы возникает неисправность, они должны срабатывать, чтобы изолировать неисправную часть от остальной цепи.

2. Абсолютно определенная дискриминация

При возникновении неисправности на любом участке энергосистемы распределительное устройство должно иметь возможность различать неисправный участок и исправный участок .

Следует изолировать неисправный раздел от системы, не затрагивая исправный раздел. Это обеспечит непрерывность поставок.

3. Быстрое срабатывание

При возникновении неисправности в любой части энергосистемы распределительное устройство должно срабатывать быстро , чтобы не повредить генераторы, трансформаторы и другое оборудование токами короткого замыкания.

Если неисправность не будет устранена быстро, она может распространиться на здоровые части, создавая опасность полного отключения системы. В случае отказа электрического (или электронного) управления необходимую операцию можно выполнить с помощью ручного управления.

Классификация распределительных устройств

Распределительные устройства могут быть классифицированы на основе уровня напряжения на следующие

Низковольтные (НН) распределительные устройства
Распределительное устройство среднего напряжения (MV)
Распределительное устройство высокого напряжения (ВН)

1. Низковольтное распределительное устройство

Распределительное устройство для низковольтных приложений обычно до 1000 В переменного тока и 1500 В постоянного тока .

Обычно используемые низковольтные устройства включают масляные автоматические выключатели (OCB), воздушные автоматические выключатели (ACB), блоки плавких выключателей (SFU), разъединители без нагрузки, предохранители HRC, автоматические выключатели утечки на землю (ELCB), устройства защиты от остаточного тока (RCCB и RCBO), миниатюрные автоматические выключатели (MCB) и автоматические выключатели в литом корпусе (MCCB) и т. д., то есть все аксессуары, необходимые для защиты системы низкого напряжения.

Чаще всего используется в Распределительный щит низкого напряжения .

Узнайте больше о распределительных устройствах низкого напряжения.

2. Распределительное устройство среднего напряжения

Распределительное устройство среднего напряжения , рассчитанное на напряжение от 3,3 кВ до 33 кВ, класс .

Распределительные устройства среднего напряжения в основном используются для распределения электроэнергии, подключенной к различным электрическим сетям. Они включают в себя большую часть оборудования подстанции, такое как выключатели с минимальным содержанием масла, масляные выключатели, воздушные магнитные, распределительные устройства с элегазовой изоляцией, вакуумные и элегазовые распределительные устройства.

Они могут быть с металлическим корпусом для внутреннего применения, с металлическим корпусом для наружного применения, для наружного применения без металлического корпуса и т. д. В качестве среды прерывания могут использоваться масло, элегаз и вакуум .

Основным требованием к сети среднего напряжения является прерывание тока при неисправности, независимо от того, какой тип выключателя используется в системе. Хотя он может быть способен функционировать и в других условиях.

Распределительное устройство среднего напряжения должно быть способно,

Нормальное переключение ВКЛ/ВЫКЛ.
Прерывание тока короткого замыкания.
Коммутация емкостных токов.
Коммутация индуктивных токов.
Какое-то специальное приложение.

3. Распределительное устройство высокого напряжения

Энергосистема работает с напряжением выше 36 кВ относится к высоковольтному.

Поскольку уровень напряжения высок, искрение, возникающее при переключении, также очень велико. Поэтому при проектировании распределительных устройств высокого напряжения необходимо соблюдать особую осторожность.

Высоковольтные автоматические выключатели (такие как элегазовый автоматический выключатель или вакуумный автоматический выключатель) являются основным компонентом распределительного устройства высокого напряжения. Следовательно, высоковольтный автоматический выключатель должен иметь специальные функции для безопасной и надежной работы.

Неправильное срабатывание и коммутация высоковольтных автоматических выключателей сравнительно редки. Большую часть времени эти автоматические выключатели остаются во включенном состоянии и могут работать после длительного периода времени. Таким образом, автоматические выключатели должны быть достаточно надежными, чтобы обеспечить безопасную работу, когда это необходимо.

Узнайте больше о различных типах высоковольтных автоматических выключателей.

Внутренние и наружные распределительные устройства

Основными компонентами распределительных устройств являются автоматические выключатели, выключатели, сборные шины, приборы и измерительные трансформаторы.

Распределительные устройства на электростанциях и подстанциях необходимо размещать таким образом, чтобы защитить персонал во время эксплуатации и технического обслуживания и гарантировать, что последствия неисправности любой секции устройства ограничены ограниченным участком.

В зависимости от напряжения, с которым нужно работать, распределительные устройства можно разделить на

Распределительные устройства наружного исполнения
Распределительное устройство внутреннего типа

ОРУ

Для напряжения свыше 66 кВ устанавливаем оборудование ОРУ .

Это связано с тем, что при таких напряжениях зазоры между проводниками и пространство, необходимое для выключателей, автоматических выключателей, трансформаторов и другого оборудования, становятся настолько большими, что устанавливать все такое оборудование в помещении нерентабельно.

На рисунке показана типовая подстанция наружной установки с распределительным устройством. Автоматические выключатели, изоляторы, трансформаторы, сборные шины и все другое оборудование подстанции занимают значительное место из-за больших электрических зазоров, связанных с высокими напряжениями.

Закрытое распределительное устройство

При напряжении ниже 66 кВ распределительное устройство обычно устанавливается в помещении по экономическим соображениям.

Как правило, с металлическим покрытием . В этом типе конструкции все токоведущие части полностью заключены в заземленный металлический корпус. Основной целью этой практики является определенная локализация и ограничение любой неисправности местом ее происхождения.

Коммутационное оборудование

Коммутационное оборудование охватывает широкий спектр оборудования, предназначенного для коммутации и отключения токов как в нормальных, так и в ненормальных условиях. Он включает в себя выключатели, предохранители, автоматические выключатели, реле, трансформатор тока и другое оборудование.

Прочтите информацию о распределительном устройстве на подстанции.

Краткое описание этих устройств приведено ниже.

1. Переключатели

Переключатель — это устройство, которое используется для размыкания или замыкания электрической цепи удобным способом. Его можно использовать в условиях полной нагрузки или без нагрузки, но он не может отключать токи короткого замыкания.

Когда контакты выключателя размыкаются, в воздухе между контактами возникает дуга. Это особенно актуально для цепей высокого напряжения и большой токовой емкости.

Выключатели можно разделить на

Воздушные выключатели
масляные переключатели

Контакты первого размыкаются в воздухе, второго – в масле.

Воздушный выключатель – Это воздушный выключатель, предназначенный для размыкания цепи под нагрузкой. Для гашения дуги, возникающей при размыкании такого выключателя, предусмотрены специальные дугогасительные рожки. Ознакомьтесь с различными типами переключателей воздушного прерывания.
Разъединитель или разъединитель . По сути, это рубильник, предназначенный для размыкания цепи без нагрузки.
Масляные переключатели – Как следует из названия, контакты таких переключателей размыкаются под маслом, обычно трансформаторным маслом.

Воздушный выключатель
2. Плавкие предохранители
Плавкий предохранитель представляет собой короткий отрезок провода или тонкой полоски , который плавится, когда через него протекает чрезмерный ток в течение достаточного времени. Он включается последовательно с защищаемой цепью.
При коротком замыкании или перегрузке ток через плавкий элемент превышает его номинальную мощность. При этом повышается температура, и предохранитель плавится (или перегорает), отключая защищаемую им цепь.
Распределительное устройство с электрическими предохранителями
Прочтите: Что такое FUSE и как он работает?
3.
Автоматические выключатели
Автоматический выключатель — это оборудование, которое может размыкать или замыкать цепь при любых условиях, а именно. холостого хода, полной нагрузки и неисправности. Он сконструирован таким образом, что им можно управлять вручную (или с помощью дистанционного управления) в нормальных условиях и автоматически в условиях неисправности. Для последней операции используется релейная схема с автоматическим выключателем.
Низковольтные автоматические выключатели : Миниатюрный автоматический выключатель, Автоматический выключатель в литом корпусе, Автоматический выключатель дифференциального тока, Прерыватель цепи замыкания на землю
Высоковольтные автоматические выключатели : Вакуумный автоматический выключатель, элегазовый автоматический выключатель, масляный автоматический выключатель, воздушный пневматический выключатель
Читать Автоматический выключатель — принцип работы и явление искрения.
4. Реле защиты
Реле защиты являются важными частями распределительного оборудования.
Реле — это устройство, которое обнаруживает неисправность и передает информацию выключателю для прерывания цепи.
Функция защитного реле заключается в подаче сигнала на автоматические выключатели для отключения элементов энергосистемы при возникновении неисправности.
При возникновении неисправности контакты реле замыкаются, и на катушку отключения автоматического выключателя подается питание для размыкания контактов автоматического выключателя.
За последние два десятилетия в технологии ретрансляции произошли быстрые изменения. Наиболее важный прогресс был связан с появлением компьютерных технологий, которые помогли в разработке цифровых реле.
Подробнее Как работают защитные реле?
5. Измерительные трансформаторы
Измерительные трансформаторы (трансформатор тока и трансформатор напряжения) используются в распределительных устройствах для измерения электрических параметров в целях защиты и учета.
Измерительный трансформатор, в котором вторичный ток в основном пропорционален первичному току и отличается от него по фазе примерно на ноль градусов, называется трансформатором тока (ТТ) .
Трансформатор напряжения (ТН) представляет собой измерительный трансформатор, в котором вторичное напряжение в значительной степени пропорционально первичному напряжению и отличается от него по фазе примерно на ноль градусов.
6. Ограничители перенапряжения
Ограничители перенапряжения или разрядники перенапряжения являются очень важными компонентами распределительных устройств и подстанций.
Они используются для защиты оборудования подстанции от временных перенапряжений, коммутационных и грозовых импульсов, а также, в определенной степени, от очень быстрых переходных перенапряжений.
Исторически искровые разрядники с воздушной изоляцией использовались в качестве ограничителей перенапряжений. В прошлом для этой цели использовались грозозащитные разрядники, конденсаторы перенапряжения, реакторы подавления перенапряжения и тиритовые резисторы с последовательными разрядниками.
Инновации в этой области привели к появлению двух широко используемых типов, а именно. разрядники/подавители перенапряжения типа на основе оксида металла (ZnO) и типа C-R.
7. АПВ и секционные устройства
АПВ и секционные устройства применяются в распределительных сетях распределительных устройств среднего напряжения до класса 33 кВ.
Это оборудование полезно для быстрого автоматического восстановления подачи после кратковременных сбоев в системе. Неисправности могут быть связаны с частыми грозовыми перенапряжениями и в местах, где линии электропередач проходят через леса и деревья.
Эти типы оборудования широко используются на континентах Америки и Австралии из-за их явных преимуществ по сравнению с обычными распределительными устройствами.

TOP HEADLINES
