Комплектное распределительное устройство 10 кв – КРУ-10

alexxlab | 05.07.2020 | 0 | Разное

Содержание

Конструкция комплектных распределительных устройств 6—10 кВ

Комплектным распределительным устройством называется распределительное устройство, состоящее из полностью или частично закрытых шкафов или блоков с встроенными в них аппаратами, устройствами защиты и автоматики, поставляемое в собранном или полностью подготовленном для сборки виде. Комплектные распределительные устройства на напряжение 6—10 кВ по способу установки в них аппаратов и приборов разделяют на два типа: КСО и КРУ.
В распределительных устройствах с камерами КСО электрооборудование, аппараты и приборы смонтированы стационарно без выдвижных элементов с частичным ограждением, а в устройствах с камерами КРУ — на выкатной тележке с выдвижными элементами, в шкафах, являющихся одновременно их сплошным защитным ограждением. Шкафы КРУ бывают одностороннего (прислонного типа) и двустороннего (свободностоящие с проходами с обеих сторон) обслуживания. Камеры КСО предназначаются только для одностороннего обслуживания и устанавливаются в электротехнических помещениях.
Большие преимущества КРУ привели к почти полному вытеснению РУ старого типа, оборудование которых поставлялось россыпью и собиралось на месте монтажа.

Камеры КРУ и КСО изготовляют на заводах комплектно, в собранном виде, с необходимой аппаратурой и оборудованием. Поэтому сокращаются и упрощаются проектные работы; упрощается сооружение строительной части; значительно уменьшаются трудозатраты, стоимость и длительность сооружения распределительных устройств.
Надежность работы и безопасность эксплуатации электроустановок, составленных из крупных блоков заводского изготовления, значительно выше, чем у установок, собранных из отдельных аппаратов, приборов и оборудования, полученных россыпью и конструктивно не приспособленных для компактного монтажа и взаимной блокировки.
Монтаж КРУ состоит из установки в подготовленном помещении готовых комплектных камер, соединения их между собой в определенных сочетаниях согласно проектным схемам, выполнения внешних подсоединений. Современный монтаж комплектных РУ и подстанций может служить образцом индустриальных методов монтажа.
Выкатная часть у всех однотипных камер одинаковая, что удобно в эксплуатации, поскольку обеспечивает взаимозаменяемость и позволяет, имея запасной выкатной элемент, быстро производить ревизию, профилактические осмотры, а также при необходимости замену электрооборудования (выключателя, трансформатора напряжения, разрядника) в любой камере.
Комплектные камеры КРУ и КСО выпускают разных серий и типов, перечень конструкций обширный, поэтому ниже рассматриваются только основные принципы их устройства.
Распределительные устройства КРУ предназначаются для приема и распределения электроэнергии между отдельными присоединениями и выполняются в виде шкафов. Шкафы КРУ выпускают в сериях, отличающихся одна от другой габаритами, конструктивными особенностями, типом встраиваемой аппаратуры и ее техническими характеристиками, а также ошиновками и проводками вторичных цепей в пределах каждого шкафа. В шкафы встраивают выключатели высокого напряжения, штепсельные разъединители, трансформаторы тока или напряжения, предохранители высокого напряжения, разрядники, аппараты релейной защиты, приборы учета и измерения электроэнергии.

Шкафы КРУ любого типа состоят из корпуса, выкатной части и релейной камеры (шкафа). Выкатная часть представляет собой тележку, которая вместе с выключателем может выкатываться из камеры для ревизии, регулировки или ремонта. На тележках кроме выключателей устанавливают также трансформаторы напряжения, разрядники, выкатываемые для осмотра и ревизии. Выкатная часть подсоединяется к неподвижной части камеры с помощью разъемных (штепсельных) контактов. Сборные шины монтируют на малогабаритных опорных изоляторах.

Измерительные приборы и приборы управления, релейной защиты и сигнализации размещены в верхней фасадной части камеры, а измерительные трансформаторы тока и кабельные вводы — в задней неподвижной части камеры.
Рассмотрим устройство шкафа КРУ серии K-XII (рис. 1). Шкаф состоит из корпуса 4, выкатной тележки 3, релейного шкафа 2. Корпус шкафа выполнен из стали. Конструктивное исполнение шкафов КРУ для одностороннего и двустороннего обслуживания одинаково.

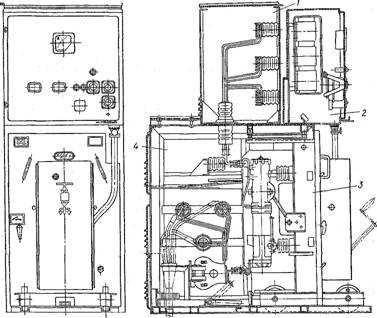

Рис. 1. Шкаф КРУ серии K-XII с масляным выключателем:
1 — шинный отсек, 2 — релейный шкаф, 3 — выкатная тележка, 4 — корпус с аппаратурой

Корпус шкафа разделен металлическими перегородками на отсеки: шинный и шинных разъединителей выкатной тележки, трансформаторов тока и кабельных заделок. В шинном отсеке 7, размещенном в верхней части шкафа, расположены сборные шины с отпайками, окрашенные в цвета, соответствующие фазировке. Для осмотра и ревизии сборных шин и изоляторов в шинном отсеке (при снятом напряжении) имеется съемная или откидывающаяся крышка. Под отсеком сборных шин располагаются шинные разъединители.

Отсек выкатной тележки является основным. На выкатной тележке устанавливают оборудование, подлежащее ревизии без снятия напряжения со сборных шин подстанции, например масляные выключатели с приводами, разрядники, предохранители и др. Соединение аппаратов, смонтированных на тележке, со сборными шинами и другими элементами схемы осуществляется штепсельными контактами втычного исполнения, играющими роль шинного и линейного разъединителей. Выкатная тележка может занимать три положения: рабочее, контрольное (испытательное) и ремонтное.
Рабочим называется такое положение тележки в корпусе шкафа, когда цепи первичных и вторичных соединений включены в схему и обеспечивают нормальную работу шкафа.
При контрольном положении тележки в корпусе шкафа цепи первичных соединений отключены штепсельными разъединителями, а цепи вторичных соединений включены в схему и обеспечивают возможность опробования работы выключателя с приводом.
Ремонтным называется такое положение тележки, когда она находится вне корпуса шкафа и все штепсельные контакты разомкнуты.
Выкатывание тележек из шкафа и вкатывание из ремонтного в контрольное положение осуществляется вручную с помощью ручек на передней стенке тележки. Вкатывание тележки из контрольного положения в рабочее и выкатывание обратно выполняют рычажным механизмом доводки.
Задняя стенка отсека может быть складывающейся или с отверстиями, закрывающимися шторками. При вкатывании тележки автоматически открываются отверстия, а при выкатывании — шторки занимают первоначальное положение. На боковых стенках укреплены отдельные части механизмов открывания и закрывания задней стенки, фиксации положения тележки и доводки, заземления, а также привод заземляющих разъединителей. В нижней части отсека расположены направляющие для колес тележки. Вверху и внизу задней части тележки закреплены подвижные контакты шинных и кабельных разъединяющих устройств, а также штепсельные разъемы цепей вторичных устройств.
В шкафах с выключателями предусмотрены механические блокировки, не допускающие вкатывания тележки в шкаф и выкатывания ее из рабочего положения при включенном выключателе, а также включения выключателя, если тележка находится между рабочими и контрольными положениями. Шкафы с заземляющими ножами снабжены дополнительными блокировочными устройствами, исключающими включение заземляющих ножей в рабочем положении тележки.
Релейный шкаф представляет собой сварную металлическую конструкцию с дверью и съемной верхней крышкой. В релейном шкафу размещены приборы измерения и учета электроэнергии, аппараты управления, защиты и сигнализации. На задней стенке может быть установлено до 15 реле, на переднем поясе размещены блинкеры, ключи управления и сигнальные лампы. На двери релейного шкафа могут быть установлены два счетчика и два измерительных прибора. К нижней части релейного шкафа прикреплены наборные штепсельные контакты (неподвижная часть) для связи с аппаратурой, размещенной на тележке. В нижнем отсеке шкафа размещены неподвижные контакты разъединяющего устройства, трансформаторы тока, в том числе нулевой последовательности, заземляющие ножи, кабельные заделки.
Все части оборудования, расположенного в отсеках шкафа, нормально не находящиеся под напряжением, но могущие оказаться под напряжением из-за нарушения изоляции, заземляют на корпус шкафа, который соединяют сваркой с закладными швеллерами, присоединенными к контуру заземления.
Для осмотра аппаратуры высокого напряжения, установленной в шкафу, без снятия напряжения имеется сетчатая дверь, расположенная за сплошной двухстворчатой дверью.
Комплектные распределительные устройства КРУН-6- 10 предназначены для наружной установки. В них устанавливают масляные выключатели, трансформаторы тока или напряжения, предохранители высокого напряжения, разрядники, разъединители, выключатели нагрузки, а также аппараты релейной защиты и др.

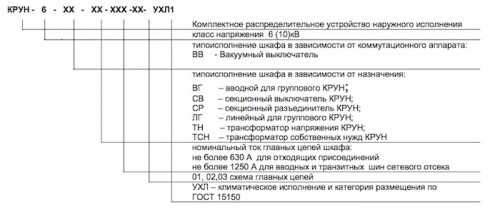

Маркировка устройства КРУН-6 или КРУН-10 расшифровывается так: буква К — комплектное, Р — распределительное, У — устройство, Н — для наружной установки, число 6 или 10 означает номинальное рабочее напряжение в киловольтах.

Рис. 2. Шкаф КРУН с воздушным вводом на 1500 А
:
1 — проходной изолятор, 2 — сборные шины, 3, 4,7,9,11 — отсеки сборных шин, вторичной коммутации, высоковольтной выкатной части, трансформаторов тока и верхнего втычного контакта, 5 — откидной лист приборов, 6 — колодка штепсельного разъема, 8, 12 — нижний и верхний втычные контакты, 10 — трансформатор тока

На рис. 2 показаны общий вид и разрез шкафа КРУН с воздушным вводом на 1500 А. Внутренняя часть шкафа разделена сплошными металлическими перегородками на пять отсеков (камер): сборных шин 3, вторичной коммутации 4, высоковольтной выкатной части 7, трансформаторов тока 9 и втычного контакта 11.
Камеры КСО комплектуют электрооборудованием на номинальное напряжение 6—10 кВ и устанавливают в электротехнических помещениях. Эти камеры представляют собой унифицированный сварной каркас из гнутой листовой стали. Каждая камера делится листовой сталью или асбоцементными плитами на три отсека, в которых соответственно размещены: сборные шины и шинный разъединитель — в верхнем, масляный выключатель (или выключатель нагрузки) и трансформатор тока — в среднем, линейный разъединитель и кабельные заделки —- в нижнем. На фасаде камеры закреплены две двери — верхняя и нижняя, а к средней части приварен стальной пояс из листа толщиной 2—3 мм, на котором монтируют приводы выключателей и разъединителей.

Аппаратура измерения, зашиты и управления размещается на верхней двери, за которой установлено сетчатое ограждение для внутреннего обзора камеры без снятия напряжения. В верхней части камеры проходит световой карниз, служащий одновременно световым табло, внутренним освещением и коробом для контрольных кабелей.
Безопасность обслуживания и последовательность операций обеспечивается устройством в камерах соответствующей механической блокировки, которая не позволяет оперировать с разъединителем при включенном выключателе, включать заземляющие ножи при включенном линейном разъединителе, открывать дверь при включенном шинном разъединителе и др.
Камеры КСО выпускают двух серий: КСО-366 и КСО-272. Камеры КСО-366, изготовляемые по 12 типовым схемам, предназначены для комплектования РУ на напряжение 6—10 кВ по схемам, в которых вместо масляных выключателей используют выключатели нагрузки. Камеры должны устанавливаться только в специальных электротехнических помещениях и обслуживаться обученным персоналом. Маркировка камеры расшифровывается так: К — камера, С — сборная, О — одностороннего обслуживания, 3 — третьей модификации, 66 — год модификации.
Камера КСО-366 (рис. 3) состоит из сварного корпуса и передней сетчатой двери. Корпус камеры унифицирован и является общим для всех типовых схем. Размеры камер в основании 1000Х 1000 мм, а высота 2080 мм. Внутри корпуса на заводе-изготовителе монтируют оборудование по одной из типовых схем.

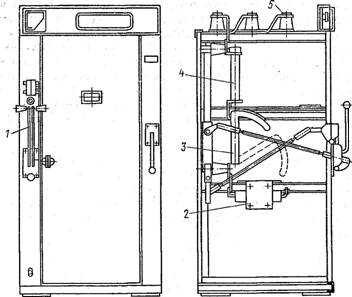

Рис. 3. Камера КСО-366:
1 — привод выключателя нагрузки, 2 — трансформатор тока, 3 — выключатель нагрузки, 4 — предохранитель, 5 — главные шины

Камеры КСО-272 (рис. 4), как и камеры КСО-366, предназначены для комплектования распределяющих устройств и служат для приема и распределения электроэнергии между отдельными присоединениями. В отличие от камер КСО-366 в них устанавливают не выключатели нагрузки, а масляные выключатели 4. Камера КСО-272 представляет собой унифицированный типовой корпус, сваренный из гнутого стального листа толщиной 2,5 мм.
На лицевой стороне камеры имеется панель для установки приборов защиты и измерений, приводов 2 разъединителей и масляного выключателя 4. В средней части по вертикали располагаются два шкафа: верхний — для открытых аппаратов управления и защиты, проводов вторичных цепей, нижний — для наборных зажимов вторичных цепей. На лицевой стороне фасада камеры находятся две сетчатые двери для доступа к выключающим аппаратам и измерительным трансформаторам высокого напряжения. Внутри камеры монтируют аппаратуру, на верхней раме — опорные изоляторы главных шин. Выпускают камеры длиной по фронту 1000 мм, шириной 1200 и высотой 2870 мм.


Рис.  4. Камера КСО-272:
1 — привод масляного выключателя, 2 — приводы разъединителей, 3, 5 — масляный и шинный разъединители, 4 — масляный выключатель
Камеры КСО-272 изготовляют по схеме с двумя заземляющими ножами на шинном и линейном разъединителях. Сетка камер охватывает 27 видов принципиальных схем первичных соединений. Номинальные токи первичных цепей 400, 600 и 1000 А, напряжение 6—10 кВ и ток отключения 20 кА. В качестве шинных используют разъединители фигурного исполнения РВФЗ с заземляющими ножами. Ошиновку камер выполняют шинами из алюминиевого сплава АД31Т1.

Рассмотренные вопросы

  1. Какие КРУ вы знаете и каковы их конструктивные особенности?
  2. Какие требования предъявляют к строительным основаниям для установки на них КРУ и подстанций?
  3. Как выверяют однолинейность и вертикальность установки камер КСО и крепят их к основанию?

leg.co.ua

Комплектные распределительные устройства 6-10 кВ — АБС Электротехника

Назначение и область применения

Устройства комплектные распределительные (КРУ) серии С-410 предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6/10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ С-410 применяются в распределительных устройствах трансформаторных подстанций (в том числе и комплектных), в распределительных устройствах электростанций и подстанций энергосистем, промышленных предприятий, в газовой и нефтедобывающей промышленности, а также на железнодорожном транспорте.

Общие сведения

Шкафы КРУ представляют собой конструкцию, состоящую из четырех отсеков: линейного отсека, отсека сборных шин, отсека выключателя и релейного отсека. В линейном отсеке, расположенном в нижней части шкафа и имеющем доступ как с фасадной, так и с тыловой стороны шкафа, располагаются аппараты и приборы главных цепей. В задней верхней части шкафа расположен отсек сборных шин. В средней части расположен отсек выключателя, устанавливаемого на выкатную тележку. В передней верхней части шкафа, в релейном отсеке, располагаются аппаратура релейной защиты и вторичные цепи.

Корпус шкафа представляет собой сборную металлоконструкцию из листов оцинкованной стали толщиной 2 мм, собранную на болтовых соединениях. Лакокрасочное покрытие дверей шкафов осуществляется краской на основе эпоксидно-полиэфирного порошка «Infralit-ВК8420НК1″ методом напыления. Цвет — RAL7038.

Толщина покрытия — от 50 до 100 мкм. Условия эксплуатации Шкафы КРУ имеют климатическое исполнение «У», «УХЛ», «Т», категория размещения «3», по ГОСТ 15150 и ГОСТ 15543.1.

КРУ предназначено для работы в следующих условиях:
1. Значение температуры окружающего воздуха:

  • верхнее значение — плюс 50 °С;
  • нижнее значение — минус 25 °С (при условии подогрева шкафов допускается эксплуатация КРУ при минус 60 °С).

2. Высота над уровнем моря — до 1000 м.
3. Атмосферное давление — от 86,6 до 106,7 кПа (от 645 до 795 мм рт. ст.).
4. Относительная влажность воздуха — 95% при плюс 25 °С (для У3) и 98% при плюс 35 °С (Т3).
5. Тип атмосферы — II по ГОСТ 15150, окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Отличительные особенности ячеек С-410

1. Надежность и безопасность, универсальность и современный дизайн при оптимальном соотношении цена/качество.
2. Возможность установки широкой гаммы комплектующих изделий.
3. Изготовление несущей конструкции шкафа из оцинкованных сборных элементов позволяет:

  • использовать болтовые и заклепочные соединения вместо сварных, что существенно упрощает и удешевляет процесс сборки;
  • повысить антикоррозионную стойкость за счет цинкового покрытия и отсутствия сварных соединений;
  • обеспечить надежное заземление всех элементов конструкции;
  • обеспечить удобство ремонта конструкции и легкий доступ к отсекам шкафа.

4. Возможность как двухстороннего, так и одностороннего обслуживания ячеек.
5. Применение шкафов меньшей, чем у большинства производителей, ширины (650 мм) на токах до 1250 А позволяет
сократить общие габариты комплектного распределительного устройства и снизить его массу.
6. Среднее расположение выключателя обеспечивает удобство его эксплуатации и ремонта, а также дает возможность установки дополнительного оборудования в линейном отсеке шкафа, доступ в который осуществляется без удаления выключателя из ячейки.
7. Перемещение выключателя из рабочего положения в контрольное и обратно осуществляется при закрытой двери
отсека выключателя.

Основные технические параметры и характеристики

Наименование параметраЗначение параметра
Номинальное напряжение (линейное), кВ6; 10
Наибольшее рабочее напряжение (линейное), кВ7,2; 12
Номинальный ток главных цепей шкафов, АОт 630 до 3150
Номинальный ток сборных шин, не более, А3150
Номинальный ток отключения выключателей, встраиваемых в КРУ, кА20; 25; 31,5; 40
Ток термической стойкости (кратковременный)*, кА20; 25; 31,5; 40
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ и выключателей, встраиваемых в КРУ, кА51; 62; 81; 102
Номинальное напряжение вспомогательных цепей, В:
- постоянного тока
- переменного тока
- цепей освещения
110; 220
220; 50 Гц
12; 36; 220
Уровень изоляции по ГОСТ 1516.3-96Нормальная, уровень «б»
Вид изоляцииВоздушная, комбинированная
Наличие изоляции токоведущих частейС неизолированными шинами
Вид линейных высоковольтных присоединенийКабельные – нижние; верхние.
Шинные – верхние
Система сборных шинС верхним расположением сборных шин
Вид управления коммутационными аппаратамиРучное, дистанционное
Наличие дверей в отсеке выкатного элементаШкафы с дверью
Условия обслуживания**Одностороннее или двухстороннее
Род установкиДля внутренней установки в электропомещениях
Вид поставкиОтдельными шкафами
Масса шкафа КРУ (в зависимости от исполнения), кгОт 600 до 750, от 950 до 1100

* — Время протекания тока термической стойкости для главных цепей – 3 с, для заземляющих ножей – 1 с.
** — Минимальное расстояние между шкафами, установленными в два ряда – 1600 мм. При двухстороннем обслуживании расстояние между шкафами и стеной электропомещения согласно ПУЭ.

Конструктивные особенности КРУ серии С-410

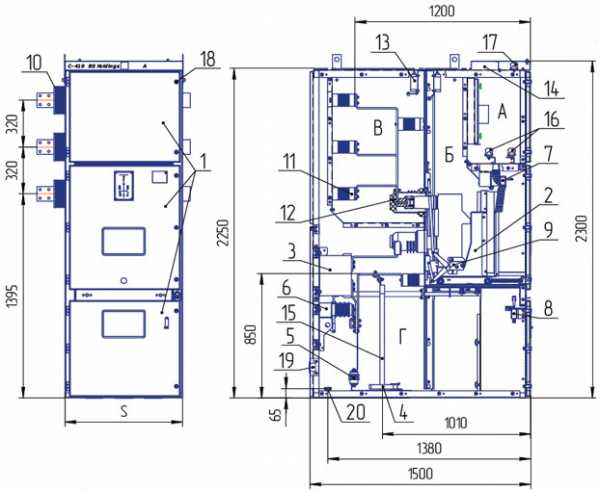

Габаритные размеры шкафов КРУ

Номинальный ток шкафа, АТок отключения, кАШирина S, ммГлубина, ммВысота, мм
630 – 1250до 31,5650,0 ± 2,01500,0 ± 2,02300,0 ± 2,0
630 – 2000до 40800,0 ± 2,01500,0 ± 2,02300,0 ± 2,0
2000 – 3150до 401000,0 ± 2,01500,0 ± 2,02300,0 ± 2,0
Примечание. Глубина шкафов с шинным вводом – 1700 мм.

www.abs-elteh.ru

Комплектные распределительные устройства общепромышленного назначения КРУ 6 (10) кВ

КРУ 6 (10) кВ

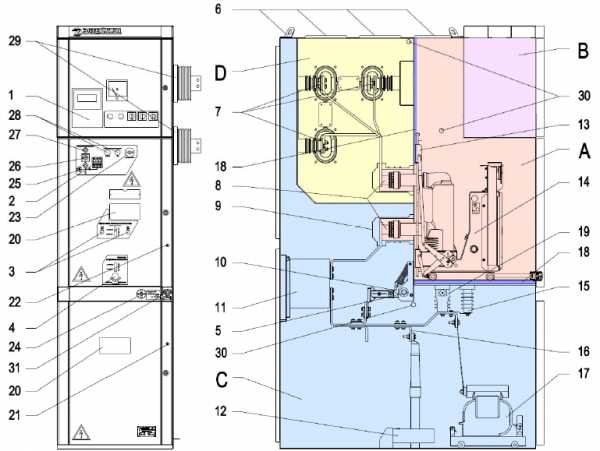

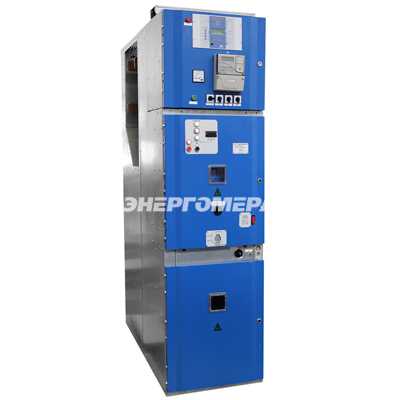

Комплектное распределительное устройство КРУ-ENRG предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью, собранное из типовых унифицированных блоков (ячеек). Используются как для внутренней, так и для наружной установки (в этом случае их называют КРУН-ENRG). КРУ широко применяются в тех случаях, когда необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Габаритные размеры

Конструктивные особенности

  • Корпус и большинство деталей выполнены из оцинкованной стали, обеспечивающей необходимую коррозионную стойкость

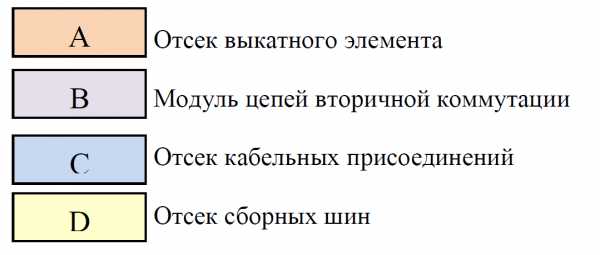

  • Функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками, оснащены сверху отдельными каналами для сброса избыточного давления, что обеспечивает защиту обслуживающего персонала при дуговых коротких замыканиях внутри ячейки
  • В соответствии с требованиями ГОСТ и ПУЭ безопасность эксплуатации КРУ-ENRG обеспечивается системой встроенных механических и электромеханических блокировок
  • Простота монтажа и наладки обеспечиваются удобным доступом к местам крепления шкафов КРУ-ENRG, кабельных и шинных присоединений
  • Высокая надежность конструкции и входящего в состав КРУ-ENRG оборудования сводит к минимуму затраты на ремонт и техническое обслуживание
  • Цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищенность
  • Возможность применения силовых выключателей отечественного и зарубежного производства обеспечивает гибкость решений
  • Смотровые окна и дополнительное освещение отсеков обеспечивают возможность визуального контроля внутреннего пространства КРУ-ENRG

Типы оборудования, применяемого в КРУ-ENRG

  • Вакуумный выключатель ВВ / TEL; SHELL; VF12
  • Микропроцессорные блоки релейной защиты СИРИУС; Sepam; БМРЗ; SPAC; РС-83



Наименование параметра Значение параметра
Номинальный ток сборных шин, А 630 – 3150
Номинальный ток отключения силового выключателя, кА 20; 25; 31,5
Номинальное напряжение, кВ 6 (10)
Номинальное напряжение вспомогательных сетей, В 220
Степень защиты по ГОСТ 14254-96 IP31
Масса камер с выключателем (не более), кг 350
Габаритные размеры (не более), мм:
ширина
высота
глубина

650; 800; 1000
2300
1450
КРУ-ENRG-ХХ-ХХХХ-ХХХ-ХХ-ХХХ «Энергомера»
Климатическое исполнение и категория размещение по ГОСТ 15150-69
Номер схемы главных цепей (см. приложение)
Номинальный ток термической стойкости, кА
Номинальный ток главных цепей, А
Номинальное напряжение, кВ
Отличительный индекс изделия
Устройство
Распределительное
Комплектное

Похожие продукты

www.energomera.ru

КРУ 6-10 кВ «ЭЛТИМА» (кру 6 кв, кру 10 кв, ячейка)

Номинальное напряжение, кВ

6,0; 10,0

Наибольшее рабочее напряжение, кВ

7,2; 12,0

Номинальный ток главных цепей, А

630; 800; 1000; 1250; 1600

2000

-

2000;

2500

-

2500

3150*

-

3150*

4000*

-

-

Номинальный ток сборных шин, А

630; 1000; 1250; 1600

2000

-

2000

2500

-

2500

3150*

-

3150*

4000

-

-

Номинальный ток отключения встроенного силового выключателя, кА

16,0; 20,0; 25,0; 31,5

40,0

-

-

  50,0 - -

Номинальный ток отключения встроенного выключателя нагрузки, А

400; 630

-

1250

-

Ток термической стойкости, кА:





-         с силовым выключателем

20,0; 25,0; 31,5; 40,0; 50,0

20,0; 25,0; 31,5

-         с выключателем нагрузки

12,5; 16,0; 20,0

12,5; 16,0; 20,0

Ток электродинамической стойкости (амплитуда), кА:





-         с силовым выключателем

51,0; 64,0; 81,0; 102,0; 128,0

51,0; 64,0; 81,0

-         с выключателем нагрузки

32,0; 41,0; 51,0

32,0; 41,0; 51,0

Параметры сквозного тока короткого замыкания КРУ с выключателем нагрузки, кА:



-         наибольший пик

20,0; 41,0; 51,0

-         начальное действующее значение периодической составляющей

12,5; 16,0; 20,0

Электрическое сопротивление главной цепи, мкОм, не более:



-         для шкафов на номинальный ток до 630 А

210

-         для шкафов на номинальный ток до 1000 А

160

-         для шкафов на номинальный ток до 1600 А

112

-         для шкафов на номинальный ток до 2000 А и выше

98

Время протекания тока термической стойкости, с:



-         главные цепи

3

-         цепи заземления

1

Мощность силового трансформатора (ТСН), кВА

25, 40

Номинальное напряжение вспомогательных цепей, В:



-         постоянный ток

110; 220

-         переменный ток

100; 220

Габаритные размеры шкафов, мм:
-ширина
-глубина
-высота


570***; 600, 650; 750; 800; 900; 1000
1100**; 1400; 1500
2100 - 2400

Масса, кг

от 480

www.electronmash.ru

КРУ 10 кВ - ячейка и шкаф КРУ 10, цена в Екатеринбурге, Москве, Новосибирске на КРН 10

Комплектное распределительное устройство 10 кВ - конструкция

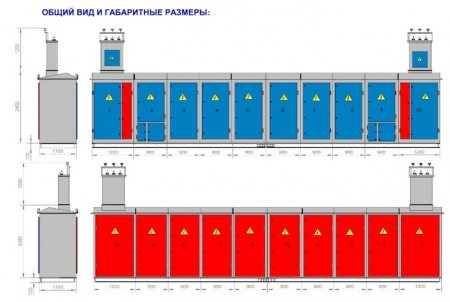

Ячейка КРУ КРН 10кВ предназначена для наружной установки и представляет собой металлоконструкцию, изготовленную из высококачественной стали с алюцинковым покрытием. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Наружные элементы конструкции - двери фасада, боковые панели крайних в ряду ячеек и т.д. окрашены методом порошкового напыления (цвет RAL 7032).

Коммутационные аппараты

Для установки в КУ10С используется серия вакуумных выключателей ВРС, производства концерна "Высоковольтынй союз", а также выключатели HD4 и VD4. Эти выключатели рассчитаны на работу при номинальных токах до 4 000 А и номинальных токах отключения до 40 кА. Аппараты ВРС-10 имеют коммутационные ресурсы до 50 000 циклов ВО при номинальных токах, и 100 - при токах отключения.

Основные технические параметры
Параметры Значение параметра
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных соединений, А 630; 1 000; 1 250; 1 600; 2 000; 3 150; 4 000
Номинальный ток сборных шин, А 1 000; 1 600; 2 000; 3 150; 4 000
Номинальный ток отключения выключателей, кА 20; 31,5; 40
Ток термической стойкости, кА (3 с) 20; 31,5; 40
Ток электродинамической стойкости, кА 51; 81; 102
Номинальное напряжение вспомогательных цепей переменного тока, В 220
Номинальное напряжение вспомогательных цепей постоянного (выпрямленного) тока, В 220
Габаритные размеры, мм
- ширина 650*; 750; 900
- глубина 1 400; 1 500
- высота 2 300
Масса, кг 800–1 200

* Шкафы на номинальный ток 630; 1 000; 1 250 А



www.vsoyuz.com

Комплектные распределительные устройства 10 кВ (КРУ-10) — КиберПедия

Назначение

Распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях, называется комплектным распределительным устройством (КРУ).

Изготовляютв виде шкафов, соединяемых боковыми стенками в общий ряд.

Предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ используются для внутренней или для наружней установки (в этом случае их называют КРУН).

КРУ широко применяются в тех случаях, где необходимо компактное размещение РУ. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.



Классификация.

Вид изоляции

· воздушная

· комбинированная (воздушная и твердая)

Наличие изоляции токоведущих шин главных цепей

· с изолированными шинами

· с неизолированными шинами

· с частично изолированными шинами

Наличие выкатных элементов в шкафах

· с выкатными элементами

· без выкатных элементов

Вид линейных высоковольтных подсоединений

· кабельные

· воздушные линии

· шинные

Условия обслуживания

· с двухсторонним обслуживанием

· с односторонним обслуживанием

Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений

· с выключателями высокого напряжения

· с выключателями нагрузки

· с разъединителлями

· с разъемными контактными соединениями

· с разрядниками или ограничителями перенапряжений

· с трансформаторами напряжения

· с трансформаторами тока

· с кабельными сборками или кабельными перемычками

· с шинными выводами и шинными перемычками

· с силовыми трансформаторами

· комбинированные (например, с трансформаторами напряжения и разрядниками, с выключателями и трансформаторами напряжения)

· с силовыми предохранителями

· со статическими конденсаторами и разрядниками для защиты вращающихся машин

· с вакуумными контакторами и предохранителями; со вспомогательным оборудованием и аппаратурой (например, шкафы с источниками оперативного тока и выпрямительными устройствами, релейной защитой, схемами автоматики управления, сигнализации и связи)

Вид управления

· местное



· дистанционное

· местное и дистанционное





Конструкция

Шкафы КРУ предназначены для установки на фундамент при помощи болтовых соединений.

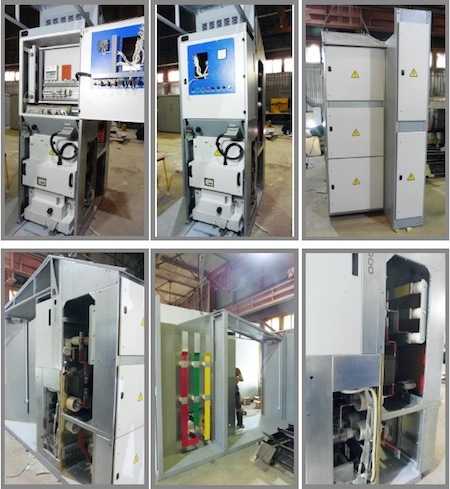

Рисунок 1- общий вид внутреннего устройства шкафа КРУ.

.

Рис. 2. Основные функциональные элементы шкафа КРУ

1 – блок релейной защиты;2 – указатель наличия напряжения для отходящей кабельной линии; 3 – отверстие для ручного оперирования силовым выключателем «ВКЛ/ОТКЛ»; 4 -отверстие для рукоятки привода тележки выкатного элемента; 5 -механический индикатор положения заземлителя; 6 - клапаны сброса давления; 7 - сборные шины; 8 - контактная система; 9 - проходные изоляторы; 10 - заземлитель с возможностью включения на ток КЗ; 11 - измерительные трансформаторы тока; 12 - трансформатор тока нулевой последовательности; 13 - шторочный механизм; 14 - выкатной элемент с вакуумным выключателем VF12; 15 – ограничители перенапряжений; 16 - кабельное присоединение; 17 - измерительный трансформатор напряжения; 18 – съемные перегородки; 19 - опорный изолятор с емкостным делителем; 20 - смотровые окна; 21-деблокировка двери отсека кабельных присоединений; 22- деблокировка двери отсека выкатного элемента; 23 – электромагнитный блок замок выкатного элемента; 24 – электромагнитный блок замок заземлителя; 25 – светодиодная индикация положения заземлителя; 26 - светодиодная индикация положения выключателя; 27 - светодиодная индикация положения выкатного элемента; 28 – кнопки оперирования силовым выключателем «ВКЛ/ОТКЛ»; 29 - проходные изоляторы сборных шин; 30 – датчики дуговой защиты; 31 – привод заземлителя.





Основные типы, обозначения.

Основные типы шкафов КРУ-10 кВ:

− шкаф выключателя ввода;

− шкаф выключателя ПВА;

− шкаф выключателя ТСН;

− шкаф фидера;

− шкаф фидера ПЭ;

− шкаф секционного выключателя;

− шкаф шинной перемычки;

− шкаф секционного разъединителя;



− шкаф фидера с предохранителями;

− шкаф трансформатора напряжения;

− шкаф фидера ЛЭП АБ;

− шкаф кабельного подключения.



cyberpedia.su

КРУН – комплектное распределительное устройство наружной установки

Содержание:

  1. Характеристики основных ячеек КРУН
  2. Виды наружных распределительных устройств
  3. Конструктивное исполнение и расшифровка КРУН
  4. Видео

В трехфазных сетях переменного тока, где имеется изолированная или заземленная нейтраль, широко используются всевозможные распределительные устройства. Их составной частью является КРУН – комплектное распределительное устройство наружной установки, номинальная мощность которого составляет 10 кВ. После приема электрического тока, поступающего от ЛЭП, данная аппаратура выполняет функции преобразования и распределения его конечным потребителям. Кроме того, КРУН обеспечивают защиту электросетей.

Для сборки используются отдельные секции со встроенным оборудованием, автоматикой, устройствами релейной защиты, измерительными и другими приборами. Выпускаемые определенными сериями, они имеют стандартные размеры и одинаковые конструкции основных узлов.

Характеристики основных ячеек КРУН

Существует несколько основных типов наружных распределительных устройств, отличающихся параметрами и техническими характеристиками:

КРУН К-47

Значения номинального (линейного) напряжения составляют 6 и 10 кВ. Максимальное рабочее напряжение находится в пределах 7,2-12,0 кВ. В главных цепях шкафов номинальные токи имеют значения 630, 800, 1000,1250 и 1600 А, а в сборных шинах – 630, 800, 1000, 1250, 1600, 2000 и 2500 А. Показатель номинального отключающего тока – 20 и 31,5 кА. Степень защиты – IP34. Устройство оборудовано воздушной изоляцией, имеет возможность двустороннего обслуживания.

КРУН К-59

Основные технические характеристики такие же, как у предыдущего устройства. Номинальный ток сборных шин начинается от 1000 А, а его максимальное значение составляет 3150 А. Точно так же существуют условия для двустороннего обслуживания. В конструкции используется воздушная или комбинированная система изоляции. Данный вариант выпускается в различных климатических исполнениях. Может работать умеренном, холодном и тропическом климате, а также на буровых установках и нефтенасосных станциях. Эти устройства применяются для наружной и внутренней установки.

В конструкциях для наружного использования внешняя изоляция может быть нормальная или усиленная, соответственно 1 или 2 категории по ГОСТу. Первичная коммутация ячейки представляет собой схему, включающую в себя вводные проходные изоляторы наружного типа, высоковольтный выключатель с приводами, разъединитель, трансформаторы тока и напряжения, а также кабельный трансформатор нулевой последовательности.

Виды наружных распределительных устройств

Классификация распределительных устройств производится в соответствии с их конструктивным исполнением:

  • Стационарные. В этом варианте все виды коммутационной аппаратуры, трансформаторов напряжения и других приборов закрепляются неподвижно в камерах комплектных распределительных устройств.
  • Выкатные. Данные конструкции предполагают установку оборудования на специальные тележки.
  • Моноблоки с элегазом. Выпускаются в виде компактных распределительных устройств, рассчитанных на 3-5 подключений. Они используются в небольших распределительных пунктах и трансформаторных подстанциях на 6-20 кВ. Моноблоки отличаются принципиально новой конструкцией, включающей новейшую аппаратуру и современные технологии.

Конструктивное исполнение и расшифровка КРУН

Типовой КРУН изготавливается в виде металлического сборно-сварного шкафа установленных габаритных размеров с повышенной жесткостью. Внутри размещается вся необходимая аппаратура. Большинство шкафов разделяется перегородкой на два отсека. Один из них выполняет функцию отсека управления, а второй является отсеком высокого напряжения.

Внутри шкафа размещаются коммутирующие устройства, выключатели нагрузки и вакуумные выключатели, сборные и соединительные шины. Комплект дополняется трансформаторами для собственных нужд, приборами учета электроэнергии и другими вспомогательными элементами.

Каждый КРУН имеет собственную маркировку, состоящую из буквенных и цифровых символов. Ее структура выглядит примерно следующим образом: КРУН ХХ 10 ХХ У1. Обычная расшифровка первых четырех символов означает КРУН – комплектное распределительное устройство наружной установки. Буква Х соответствуют высоковольтному вводу, В – воздушному, К – кабельному, Ш – шинному. Этими же символами обозначаются и соответствующие выводы. Цифра 10 обозначает номинальное напряжение (кВ), после него расшифровка Х – соответствует номинальному току главных цепей, следующий Х – номер схемы из общей схемы главных цепей, У1 – означает вариант климатического исполнения, в данном случае – умеренный.

Комплектные распределительные установки широко применяются в энергосистеме, гражданских, промышленных и сельскохозяйственных объектах, а также на нефтегазовых предприятиях, обеспечивая устойчивое функционирование систем электроснабжения.

electric-220.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
