Композитный или металлический газовый баллон – какой лучше?

Не ценой интересен композитный баллон, это ясно. Так почему не смотря на цену, спрос на композитные баллоны неизменно растет?! Давайте разбираться. Для начала нужно разобраться в чем же «Ахиллесова пята» устаревших металлических баллонов.

— Коррозия и механические повреждения

Состояние металлического баллона изнутри сложно выяснить наверняка без поверки. В газовых баллонах образуется конденсат, что с течением времени может привести, к коррозии изнутри. Часто из-за коррозионных отложений забивается вентиль, первый предвестник «усталости» баллона. Более того в некоторых случаях коррозия приводит к деградации прочности несущего лейнера (колбы корпуса) и сварных швов баллона. Более того стальной баллон боится и механических повреждений — падения, запилы, вмятины на корпусе не способствуют его прочности. Как известно, где тонко — там и рвется. Поэтому, для металлических баллонов и необходима обязательная поверка, где баллон разбирают и подвергают гидравлическим испытаниям. Если вы сами этого не делали в срок, ваш баллон темная лошадка, тем более, если ему уже лет за 15. Катализатором взрывоопасности являются условия эксплуатации, условия транспортировки и, да-да, “человеческий фактор”, закрывающий на эти моменты глаза.

— Человеческий фактор

Не делая поверок и относясь халатно к необходимым условиям эксплуатации, пренебрегая техникой безопасности потребитель зачастую стремится еще и сэкономить, загоняя себя глубоко в зону риска. Часто не осознанно. Например, заправил на морозе до краев, занес в теплое помещение. Или оставил, например, на улице под солнцем. От большого перепада температур газ расширяется и ищет «выход». Хорошо, если он (потребитель) избавился от вредных привычек заранее. Когда «выход» газом будет найден, может и обойдётся без взрыва, но летающий как ракета не закрепленный баллон тоже вещь не из безопасных.



— «Общий градус по больнице»

К сожалению, в настоящее время в нашей стране отошли от централизованной системы эксплуатации газобаллонного оборудования в частном секторе, как это было в Советском Союзе. Тогда, как вы, наверное, помните, приезжала машина и меняла баллон на полный. Затем ваш пустой баллон попадал на станцию обслуживания, где с ним производились все необходимые мероприятия по проверке его эксплуатационных характеристик. Не прошедшие проверку баллоны отбраковывались и изымались из эксплуатации. Под таким, системным и централизованным надзором баллон мог пережить не более 8 поверок, что в целом гарантировало его расчетную безопасную эксплуатацию в течении 40 лет.

После развала Союза, обязанность по контролю частично возложили на газозаправочные станции, а необходимость поверки и ее оплату — на самих потребителей. Эти причины еще больше способствовали общему обветшанию всего баллонного парка в масштабах страны. Подавляющее большинство эксплуатируемых баллонов имеют возраст более 15 лет и ни разу не проходили обязательную поверку раз в пять лет. Многие из нас сталкивались с ситуацией, когда баллон отказываются заправлять. И не спешите упрашивать заправщика, чтобы для вас он сделал исключение и закрыл глаза на отсутствующую своевременную отметку в паспорте вашего ржавого «красавца». Задумайтесь. Ведь он первый, видя сложившуюся ситуацию, понимает, что это крайне опасно.

Из-за избыточного давления и ослабленного, выше описанными факторами, корпуса — металлический баллон, подвержен взрывной разгерметизации, а при наличии открытого источника огня и/или искры — взрыву. Который даёт ударную волну, сопровождаемую разбросом осколков корпуса. И если никто не пострадает, то с большой вероятностью пострадает имущество. И если не от осколков, то от сопровождающего, как правило, взрыв пожара. Композитные баллоны от этого избавлены в принципе, не только в открытом огне, но и даже под шквальным огнём из автоматического оружия!

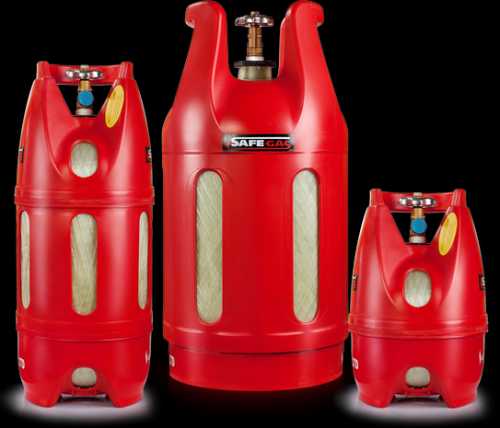

Так в чем же преимущества композитных баллонов?



В первую очередь это — новый уровень безопасности композитного баллона. Недаром полимерно-композитные баллоны называют баллонами нового поколения.

— Композитный баллон в 4 раза прочнее металлического

Корпус баллона — цельный, в нем нет швов, что безусловно способствует прочности. А благодаря используемому в корпусе стекловолокну, прекрасно работающему на растяжение, достигается небывалая прочность корпуса. Композитный баллон прочнее металлического как минимум в 4 раза на разрыв и выдерживает до 130 бар, против 30 предельных у металлического. Даже при больших перепадах температур, лейнер легко справляется с возрастающим давлением внутри. Там, где металлический баллон уже разорвало на куски, у композитного еще даже аварийный клапан не сработал.

— Композитный баллон не подвержен коррозии

Ни изнутри, ни снаружи. Ржавчина не повлияет на прочность корпуса и не испортит внешний вид. «Композит» не надо шкурить, потому что его никогда не возникнет желание красить. Он легко отмоется от грязи на любой мойке, не потеряет внешний вид с годами. А срок эксплуатации, например, у Чешского баллона не ограничен. Не придется выковыривать отвалившиеся куски краски с ржавчиной из ворса багажника, что будет приятным дополнением автолюбителям.

— Вентиль композитного баллона оснащен системой аварийного сброса давления

При превышении порога давления, газ стравливается небольшими порциями. Так, например, у Чешского баллона HPC Research аварийный клапан настроен на 35 Бар. Для понимания, при температуре окружающей среды в 70 градусов, давление даже чистого пропана у «Чеха» не достигнет отметки и в 30 бар. Клапан не сработает.

— Взрывобезопасность

Композитные баллоны не подвержены взрыву. Противодействие взрывной разгерметизации запрограммированно еще на этапе производства композитного баллона. И если с бОльшими, чем у стальных баллонов, перепадами температур, с легкостью справляется прочный композитный корпус. То, срабатывание клапана аварийного сброса давления, с большой долей вероятности свидетельствует о приближении к последнему рубежу обороны. В данной ситуации, уже ясно определенно — открытый источник огня находится в непосредственной близости от баллона. При достижении температуры, окружающей баллон среды, в 200 и более градусов размягчается и начинает выгорать связующая намотку полимерная основа, обнажая сетчатую структуру стекловолокна, через которую и стравливается опасное давление. Таким образом, весь вырывающийся наружу газ выгорает малыми порциями, не давая произойти взрыву. Ни взрыву, ни ударной волне, ни тем более, поражающим все на своем пути, осколкам. Как это все происходит в живую смотрите в этом видео https://www.youtube.com/watch?v=9QN6duEjeIA (полностью заправленный “Чех” в открытом огне).


В защиту металлических баллонов, надо заметить, что в последнее время появляется информация об установке в металлические баллоны вентилей с клапаном аварийного сброса давления. Но, к сожалению, в продаже они пока не замечены. Заявленная цена выше, выше обычных и приближается к уровню композитных. Кроме того, никуда не делся ни вес, ни способность такого баллона ржаветь со временем. Все-таки стальной баллон, это стальной баллон – “прошлый век”, и это надо понимать…

Но, не только одной безопасностью хороши композитные баллоны. Имеется еще пара «побочных» приятных дополнений.


Преимущества композитных баллонов несвязанные с безопасностью

— Малый вес

Конечно же вес. Композитные баллоны от трех до пяти раз легче своих стальных аналогов. Например, заправленный полностью «композит» весит всего 15 кг, его «старший» товарищ (27 л) столько весит пустой! Не нужно, например, искать «напарника» помочь с погрузкой на заправке или изображать из себя мифического Геракла, тягая 44 кг (именно столько весит заправленный полностью 50 литровый баллон) в багажник своего автомобиля, рискуя здоровьем и болями в спине, пояснице. С этой задачей с легкость справится, даже необременённая мечтами о бодибилдинге, девушка.

— Прозрачный корпус

Корпус конечно не прозрачен, как стекло, но на просвет вполне можно оценить, когда приблизительно вновь придется ехать на заправку. Неожиданно для вас газ не закончится.


Итак, резюмируем

Определенно, полимерно-композитные баллоны можно считать новым уровнем безопасности при эксплуатации газа в быту, за счет интегрированных систем защиты. В некотором смысле, факт появления композитных баллонов на рынке можно рассматривать, как системный шаг вперед и на пути решения «проблематики человеческого фактора». Композитные баллоны более «дружелюбны» к ошибкам, что конечно же, ни в коем случае, не избавляет от необходимости знания и соблюдения элементарных правил ТБ и эксплуатации.

Не подлежит сомнению, что делая выбор в предметной области с повышенным риском, человек должен быть уверен, что ознакомился со всеми необходимыми для выбора аспектами, проработал все возможные «случайности», трезво оценил риски, а главное — сделал осознанный выбор. Поговорка о том, что скупой платит дважды, сейчас уже устарела, в наше время скупой платит постоянно. В следующей статье, мы как раз и попробуем посчитать, на сколько дороже выйдет композитный баллон при эксплуатации на дистанции в 10 лет.

Помочь Вам сделать более осознанный выбор и ставилась нами как цель при написании этой статьи, надеемся, что нам это хоть немного удалось.

Подписывайтесь на наши группы в социальных сетях, чтобы не пропустить наши новые статьи и быть в курсе новостей и проводимых нами акций.

compogas.ru

как выбрать баллон из композитных материалов



Для газификации загородного дома или дачи наиболее простым решением является приобретение газового баллона. Сегодня на рынке существует два предложения – стальные и композитные баллоны (евробаллоны). Чтобы понять, на чем лучше остановиться, рассмотрим особенности каждого варианта, также уделив внимание вопросу безопасности при эксплуатации подобных сосудов.

Блок: 1/5 | Кол-во символов: 359
Источник: http://xn--80affkvlgiu5a.xn--p1ai/stalnye-ili-kompozitnye-ballony/

Разделы статьи

Из чего сделан евробаллон?

Рассматривая бытовые емкости для хранения сжиженного газа, виды газовых баллонов по материалу изготовления ограничиваются двумя позициями – металлические и композитные (евробаллоны).

Чтобы сделать пластиковую емкость для газа по европейским стандартам применяют эпоксидную смолу и стекловолокно. В процессе изготовления колбы на специально подготовленную заготовку плотно наматывают нить из стекловолокна высокого качества. Затем данную намотку тщательным образом пропитывают эпоксидкой. Сверху все это обрабатывается отвердителем.

После затвердения колбы в заранее проделанные разъемы вставляются разнообразные клапаны, вентили и прочее регулирующее функционирование сосуда оборудование. Поверх надевается съемный пластиковый кожух с ручками для удобства транспортировки и переноски емкостей. Данную оболочку можно снять или заменить в случае необходимости. На фото решетчатая оболочка пластикового газового баллона:

Полипропиленовый газовый баллон пропан или пропан-бутан абсолютно безопасен для окружающей среды. Композитная емкость легко утилизируется, для этого не требуется специальных дорогостоящих мер. При этом сосуд может быть окрашен в любой цвет с нанесением корпоративных логотипов, какими бы они не были.

Евробаллоны из композита не выгорают, не тускнеют, сохраняя свою однородную полупрозрачность, так как устройство такого газового баллона устойчиво к влиянию ультрафиолета на протяжении долгого периода. Лишь спустя некоторое время с начала использования оборудования (10-15 лет) возможно незначительное изменение оттенка колбы. Однако и в этом случае все функции баллона остаются прежними.

Внимание! Стандартами выпускного отверстия композитного баллона являются типы EN 11363, EN 629 или DIN 477, а входной клапан – тип 25Е.

Газовые баллоны из композитных материалов намного лучше противятся разрыву, чем их металлические аналоги в похожих условиях. Для взрыва пластиковой колбы потребуется внутри нее создать давление, которое в два раза превышает показатель взрыва металлического сосуда. На евробаллонах сразу установлены все предохранители, поэтому дополнительной защиты не требуется.

Пропановый баллон из композита обладает высокой степенью устойчивости к статистической усталости при температурных показателях в 70С. Касаемо теплообменных характеристик, то изделия из композитных материалов при температуре до -15С показывают свойства, аналогичные металлическим приборам. При этом скорость испарения составляет примерно 300 г/ч.

Если же планируется эксплуатировать прибор такого типа при более низких температурных показателях, то стоит тщательным образом изучить рабочие характеристики выбранного устройства. Температура снаружи может оказать существенное влияние на скорость испарения газа, что непременно скажется на эффективности функционирования баллона. В этом случае стоит дополнительно утеплить сосуд, к примеру, как показано на фото:

Блок: 2/6 | Кол-во символов: 2884
Источник: https://SantehnikPortal.ru/otoplenie/kompozitnyj-ballon.html

Технологические отличия

Технология производства полимерно-композитных и металлических резервуаров для хранения и транспортировки газа кардинально отличается, что в первую очередь связано с особенностями материалов, используемых для изготовления сосудов.

Главным компонентом для производства композитных баллонов является фибергласс – стеклопластик, состоящий из стекловолокна и связующего вещества. На первом этапе изготовления нить стекловолокна плотно обматывает форму, после чего заготовка пропитывается эпоксидной смолой. После отверждения колба снабжается запорно-предохранительной арматурой и закрывается полипропиленовым кожухом, защищающим корпус от внешнего механического воздействия.

Можете посмотреть видео по производству композитных баллонов:

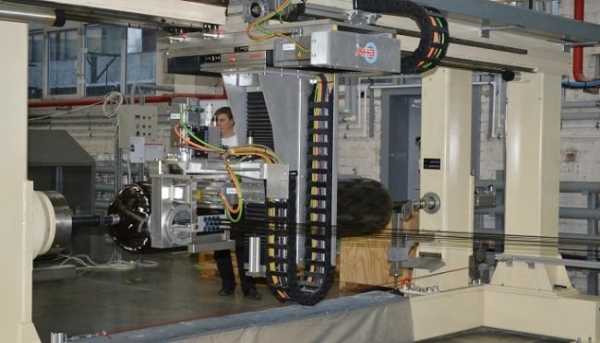

Так выглядит производство композитных баллонов на российских заводах

Для изготовления стальных резервуаров детали баллона: обечайка, днища и подкладные кольца изготавливаются из листовой углеродистой стали марки Ст3сп или Ст3пс. Днища баллона, изготовленные методом холодной штамповки или горячей штамповки при температуре ее окончания ниже 700 °С. Сварка деталей происходит в среде защитных газов о которых можно узнать в статье: сварочные смеси газов – выбираем защитную среду для дуговой сварки.

Также вы можете посмотреть видео по производству металлических баллонов:

Блок: 2/5 | Кол-во символов: 1323
Источник: http://xn--80affkvlgiu5a.xn--p1ai/stalnye-ili-kompozitnye-ballony/

Плюсы и минусы пластиковых емкостей

Полимерные емкости очень эргономичны в хранении. Данные баллоны можно ставить друг на друга в горизонтальном и вертикальном положениях. Изделия из композита подключаются к тем же газовым приборам, которые рассчитаны на обычные агрегаты для подачи сжиженного газа. Пластиковые баллоны можно безопасно транспортировать для использования в быту, длительного хранения или похода на природу.

Внимание! Коррозия сосудам из полимеров не грозит.

Главные преимущества устройств из композита:

  1. Настоятельно рекомендуется один раз в десять лет проводить проверку полимерных изделий, а металлические аналоги нужно проверять чаще – раз в пять лет.
  2. Стенки такой колбы прозрачны, поэтому можно легко оценить на взгляд объем оставшегося газа. С течением времени прозрачность не теряется, количество топлива внутри также на нее не оказывает влияния.
  3. Композитная оболочка не искрит в случае удара или трения друг о друга, поэтому опасность неожиданного взрыва почти исключается.
  4. Вес изделий этого типа на треть меньше массы металлических агрегатов, однако, по прочности они не хуже. Вес обычного баллона – 20 кг, а композитного – всего 7 кг.
  5. У этих емкостей очень богатый ассортимент по объему и формам. Каждый может подобрать привлекательную модель, подходящую для конкретного случая.
  6. Композитное покрытие переносит нагрев до температуры в 100С.
  7. Потребители отмечают, что ручки на корпусе делают эксплуатацию устройства очень удобной при переноске и транспортировке.
  8. Срок службы полимерного баллона составляет 30 лет, но правильное и бережное обращение увеличивает этот срок еще больше.
  9. Колба снаружи надежно защищена специальным пластиковым кожухом, что значительно повышает прочность изделия. В случае падения или удара силовое воздействие придется именно на эту оболочку, даже если она повредится, колба и ее взрывоопасное содержимое будет оставаться в полной сохранности.
  10. Статическое электричество композитному баллону тоже не страшно. Возникновение искр, взрыв и возгорание практически исключены.

Есть у евробаллонов и существенные недостатки – меньший объем, чем у металлического аналога, и высокая стоимость. Цена  сосудов из полипропилена в 3-4 раза выше, чем стоимость устройства из металла. Единственная выгода в этом плане — высокая степень безопасности, красивый внешний вид и удобство при хранении и эксплуатации.

Внимание! Максимальный объем сосуда из композита составляет 33,5 литра.

Блок: 3/6 | Кол-во символов: 2401
Источник: https://SantehnikPortal.ru/otoplenie/kompozitnyj-ballon.html

Преимущества и недостатки перед стальным газовым баллоном

Газовые баллоны из композитных материалов выполняют те же функции и должные удовлетворять тем же требованиям безопасности, что и стальные.

Преимущества композитных баллонов:

  • Вес. Композитная емкость весит примерно вдвое меньше, чем обычный металлический баллон.
  • Удобство обращения. Композитный баллон снабжен удобными ручками, емкость средней вместимости теперь под силу поднять и переместить даже хрупкой домохозяйке или туристке.
  • Прозрачность. Уровень заполнения сжиженным газом можно легко проверить визуально.
  • Удобство хранения. Кольцевая ручка защищает клапан и редуктор сверху, емкости можно ставить один на другой в несколько рядов, можно также и складывать их в штабели на боку.
  • Срок службы. Производители стальных емкостей дают гарантию в 24 месяца. Композитный баллон может служить десятилетиями, не теряя своих эксплуатационных свойств и внешнего вида.
  • Безопасность эксплуатации. Композитная емкость отличается невозможностью образования искр, могущих привести к пожару или взрыву. Во время производства сосуд снабжается обратным предохранительным клапаном и плавкой вставкой, исключающей возможность его взрыва.

Недостаток у композитного баллона только один, но он достаточно серьезный. Это цена, превышающая цену аналогичного по объему стального в 2-3 раза. При покупке одной емкости пользовательские преимущества композитного варианта перевешивают этот недостаток. Однако если предстоит замена баллонов в батарее индивидуального газоснабжения или в 20 тепловых зонтиках на террасе ресторана — такое вложение может не окупиться.

Блок: 3/10 | Кол-во символов: 1590
Источник: http://StankiExpert.ru/spravochnik/svarka/kompozitnyjj-gazovyjj-ballon.html

Особенности безопасной эксплуатации

Каждое устройство обязательно должно быть оборудовано обратным клапаном избыточного давления. При превышении минимально допустимого порога клапан открывается,  и часть газа стравливается для предотвращения разрыва конструкции. Кроме этого, евробаллоны оборудуются таким защитным элементом как плавкая вставка. Когда уровень нагрева превышает допустимый уровень, данный элемент плавится и тем самым предотвращается перегрев конструкции.

Внимание! Предохранительные устройства — обязательный элемент композитного газового  баллона.

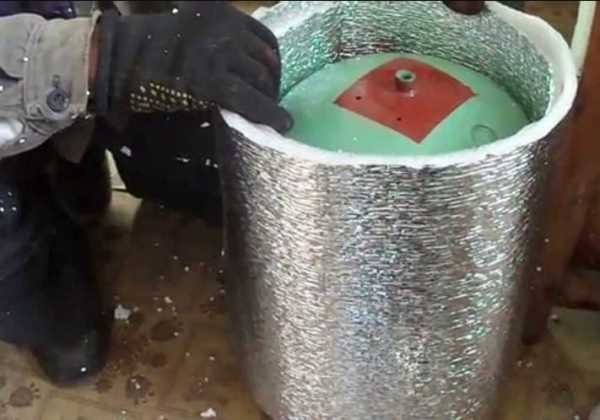

Естественно не надо без крайней на то необходимости нагревать евробаллон до высоких температур. Рабочий спектр диапазон температур находится в рамках от минус 40оС до 60оС.

Может ли композитный баллон взорваться?

Искра не является таким фактором, но при превышении внутреннего давления емкости, то вероятность взрыва заметно увеличивается. Поэтому говорить о том, что баллоны абсолютно взрывобезопасны, не правильно. Фактором, из-за которого может быть повысится внутреннее давление, может быть нагрев корпуса, который способствует довольно быстрому испарению сжиженного газа.

Взрывы, конечно, бывают, об этом свидетельствуют множество фотографий в Сети, но такая неприятность возникает очень в редких случаях. В тоже время при контакте с открытым пламенем срабатывает плавкая вставка, а кроме этого есть вероятность расплавления части корпуса. Газ выходит из емкости через эти отверстия, что предотвращает взрыв емкости. Хотя самостоятельный взрыв композитного баллона маловероятен, причиной взрыва может быть утечка газа через большое отверстие.

На корпусе всех новых конструкций есть надпись, которая напоминает о необходимости и возможности замены конструкции каждые десять лет. Естественно стандартный осмотр и обследование баллона должны производиться намного чаще:

  • перед заполнением сжиженным газом;
  • при такой заправке;
  • после того как емкость заполнена.

В проверку баллона входят следующие требования:

  • соответствие марки топлива и типа баллона между собой;
  • техобслуживание емкости должно проводиться в установленный срок;
  • требуется убедиться в том, что композитная колба целая и на нее нанесена соответствующая маркировка.

В случае если хотя бы один пункт при проверке не соответствует предъявленному выше, емкость должна быть отправлена на внеочередное техническое обследование  для соответствия дальнейшему использованию. В это время баллон проверяется на фактор износа. Корпус проверяется на наличие царапин, вмятин, потертостей и прочих повреждений.

Внимание! Очень опасной и грубой ошибкой считается заправка композитного баллона топливом, для которого он не предназначается.

Разные производители имеют свою маркировку. Она может выглядеть либо как штрих-код, либо как особая заламинированная и надежно закрепленная на корпусе наклейка. В обязательном порядке такие данные как штрих-код и серийный номер изделия. В том случае, когда информация полностью либо частично утрачена, баллон необходимо утилизировать, а его заменить новым.

Важной частью также является проверка целостности клапана. Данная деталь должна ввинчиваться в предназначенное для этого отверстие. Его площадь соприкосновения с материалом колбы строго установлена. Современные композитные баллоны оборудуются запорной арматурой, которая должна подходить под международные стандарты.

Блок: 4/6 | Кол-во символов: 3309
Источник: https://SantehnikPortal.ru/otoplenie/kompozitnyj-ballon.html

Как правильно выбрать композитный газовый баллон?

Чтобы выбрать подходящий композитную газовую емкость, потребителю, прежде всего, необходимо определиться требованиями, которые он предъявляет к планируемой покупке.

Нужно выбрать и записать в табличку, какие параметры являются ключевыми, а какими можно пренебречь.

Назначение. Это ключевой параметр. Он определяет значимость всех остальных.

Объем. Объема должно хватать для того назначения, которое покупатель выбрал. Например, приготовление еды на портативной плитке в течение недели рыбалки, или обогрев террасы кафе в течение рабочей смены. Объема должно хватить, чтобы не пришлось тащить с собой запасную емкость или питаться всухомятку. Возня официантов, подключающих баллоны для обогревателя и волокущих их туда-сюда в разгар торжественного ужина также не добавит репутации заведению.

Вес. Вес важен для сосудов, применяемых в путешествиях, либо если владелец не отличается физической силой.

Габариты. Габариты чрезвычайно важны, если емкость приобретается для установки в уже имеющийся газовый ящик, автономный тепловой зонтик, рундук на катере или в автомобиле.

Внешний вид. Если емкость будет использоваться в походах, на даче или в строительстве- то, скорее всего, внешний вид не имеет критического значения и можно обойтись бюджетным вариантом. Если же баллон будет виден гостям во время приема — тут лучше не экономить на внешнем виде.

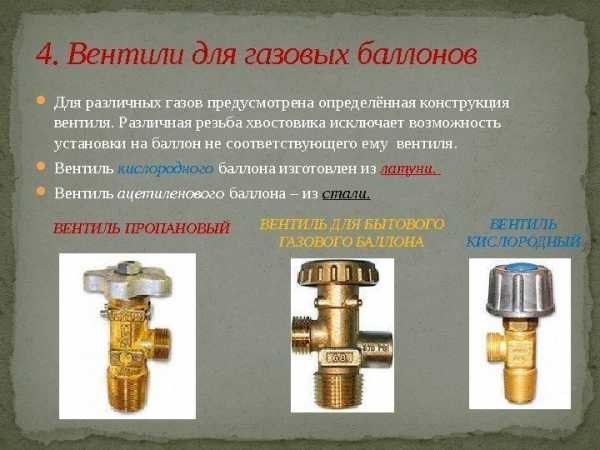

Вентили для газовых баллонов

Тип арматуры и присоединительных разъемов. Сосуды, производимые в Европе, комплектуются клапанами и редукторами, соответствующим европейским стандартам. Индийские изделия могут комплектоваться арматурой различных стандартов. Перед покупкой обязательно надо убедиться в том, какой именно клапан стоит на вашем сосуде и при необходимости сразу же заказать и редуктор. Также нужно уточнить, какие присоединительные разъемы есть у того газового оборудования, которое вы планируете подключать к сосуду. Если они не совпадают — надо озаботиться переходниками или же выбрать другой баллон. Ведь каждый переходник — это лишнее соединение, и, следовательно, потенциальная точка утечки газа.

Переходник-адаптер для газового баллона

Цена

Немаловажный фактор. Анализировать его надо в последнюю очередь, после того, как определились с остальными характеристиками. Если идеально подходящая под ваши требования модель оказалась слишком дорогой, есть два пути. Во-первых, увеличить бюджет. Во-вторых (если «во-первых» не получается) пройти еще раз внимательно по перечню характеристик с карандашом и вычеркнуть те, что не имеют первостепенного значения.

Блок: 4/10 | Кол-во символов: 2552
Источник: http://StankiExpert.ru/spravochnik/svarka/kompozitnyjj-gazovyjj-ballon.html

Какие неисправности могут возникнуть?

У всех существующих газовых баллонов существует два вида неисправностей: которые можно устранить, и которые нельзя. К первому типу неисправностей относятся:

  • неправильная работа манометра и вентиля баллона;
  • смещение или повреждение башмака;
  • повреждение резьбы на соединении;
  • утечка газа.

Ко второму типу неисправностей относятся: существенные повреждения поверхности корпуса, которые могут выглядеть как трещины, вмятины, вздутия, отсутствие маркировки. В таких случаях баллон отбраковывается. Решение о том можно ли отремонтировать баллон или нельзя принимается соответствующим квалифицированным специалистом.

Во время ремонта газовых баллонов производится простая замена дефектных частей. В некоторых случаях может потребоваться внутренняя промывка емкости и внутренняя проверка на наличие коррозии. Данные работы входят в периодическую проверку, после нее

kachestvolife.club

Композитный газовый баллон какой фирмы лучше

Содержание


Что такое композитный газовый баллон

Во-первых, давайте поймем, что же такое – композитный газовый баллон. Композитные газовые баллоны представляют собой сосуд высокого давления, изготовленный из композитно-полимерного материала, помещенный в пластиковый корпус.

Как производят композитные баллоны


Рисунок 1. Преформа

Технология производства современных композитных баллонов – достаточно сложный и высокотехнологичный процесс, чем, собственно, и обусловлена стоимость готового композитного баллона, которая выше стоимости обычного, металлического. Из, так называемой преформы, методом раздува, изготавливают сосуд давления.

Далее, полученный сосуд давления поступает на участок армирования, где, при помощи специальных нитей, пропитанных композитной «смолой», обматывается сосуд давления и приобретает форму колбы.

Далее идет процесс сушки колбы в инфракрасной камере, после чего идет процесс сборки уже готового изделия. Устанавливается клапан (вентиль) и собирается кожух.

Далее, идет тестирование – в готовый баллон подается испытательное давление, проверяется герметичность и проводятся необходимые тесты.

Композитные баллоны абсолютно взрывобезопасны, во-первых, сама технология изготовления предусматривает защиту от повышенного давления.

Так, в частности, баллоны чешского завода HPC Research, тестируются на разрушение при давлении 130 Атм., а если учитывать тот факт, что газ в баллоне находится под давлением 14-16 Атм., разрушение баллона практически невозможно. Более того, рассматривая так же чешский композитный баллон, стоит отметить такой факт, что преформа, используемая при производстве баллона (Рис. 1) изготовлена из материала ПЭТ.

Данный материал имеет самую минимальную газовую проницаемость – менее 3 грамм газа в год (для баллона объемом 24,5 литра).

Преимущества

Рассматривая преимущества композитных баллонов перед старыми, металлическими баллонами стоит отметить следующее:

  1. Взрывобезопасность
  2. Низкий вес
  3. Не требуется чистка и покраска
  4. Виден уровень газа
  5. Эстетичный внешний вид
  6. Высокая надежность

Недостатки

  1. Дороже старых металлических баллонов

Говоря по факту – композитные баллоны объективно лучше металлических баллонов, в частности низкий вес и полная взрывобезопасность, отсутствие дополнительных расходов (чистка-покраска) и возможность контролирования остатков газа делают эту продукцию очень востребованной у всего большего числа потребителей газа в баллонах.

Где используются

  • для дома и дачи, для приготовления пищи, а также для отопления и обогрева загородных домов и коттеджей;
  • для работы – монтаж натяжных потолков, кровельные и сварочные работы и прочее, где требуется легкость использования, низкий вес и удобство транспортировки;
  • для активного отдыха, туризма, рыбалки и охоты;
  • в ресторанах и выездных кухнях, в уличных обогревателях и антимоскитных фонарях;
  • на промышленных предприятиях, в частности, современные вертикальные погрузчики, работающие на сжиженном газе;
  • в прочих сферах жизнедеятельности и хозяйства.

Текущие предложения на рынке

Теперь рассмотрим модели композитных баллонов, продающихся на территории Российской Федерации, с подробным описанием ключевых моментов, как мы надеемся, дающих возможность потребителю выбрать тот или иной композитный газовый баллон для своих нужд.


Композитные газовые баллоны HPC Research (HPCR)


Рисунок 2. Чешский баллон
HPC Research LPGC 24.5l

Баллоны HPC Research, производимые в Чехии на одноименном заводе, по праву, заслужили самую положительную оценку потребителей. В России они продаются с 2014 года, и что на наш взгляд очень важно, полностью адаптированы под государственные стандарты Российской Федерации, т.е. баллон подойдет к любому оборудованию (плиты, обогреватели, тепловые пушки и т.п.), свободно продающемуся на территории Российской Федерации. Баллоны HPC Research, имеют ПЭТ лейнер (сосуд давления), с самой низкой газовой проницаемостью – не более 3 грамм/год. Клапан, устанавливаемый на чешский баллон (вентиль) – стандарта СНГ, к данному клапану подойдет любой, находящийся в свободной продаже на территории Российской Федерации, регулятор давления, или, как его часто называют – газовый редуктор.

Баллон, на сегодняшний день, представлен в единственном, самом популярном объеме – 24,5 литра. Баллоны данного объема оптимальны как для использования для домашних (частных) целей, так и для работы. Стоит отметить, что баллоны HPC Research, самые легкие в своей категории – вес такого баллона – всего 5,1 кг.!

Баллон имеет высококачественный и противоударный пластик кожуха и, действительно, очень привлекательный дизайн. Верх и низ баллона выполнены в сером цвете, и это не только дизайнерская прихоть – баллон не пачкается от рук и от земли при транспортировке.

Стоимость данного баллона, учитывая высокие качественные показатели, несколько ниже баллона аналогичного объема Норвежского производства, и, как пояснили нам в Российском представительстве завода, обусловлена тем фактом, что помимо качественных показателей, есть еще и маркетинговые планы, о которых мы расскажем в наших ближайших статьях.

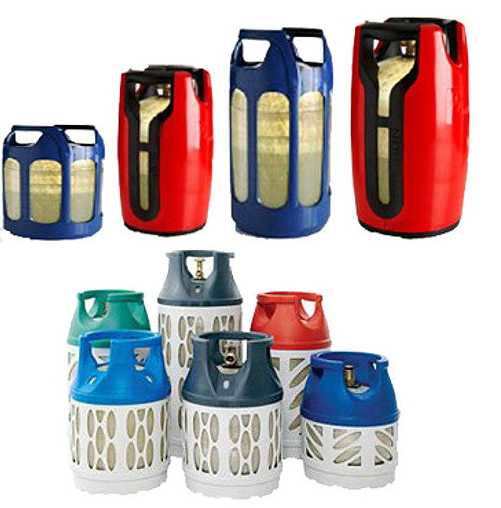

Композитные газовые баллоны Ragasco – Hexagon


Рисунок 3. Вентиль
Европейского стандарта KLF

Баллоны, выпускаемые Норвежским заводом Hexagon, продаваемые в России имеют ассортимент баллонов следующего литража – 12,5 л.; 18,2 л.; 24,5 л. и 33,5 литров. Баллоны изготовлены из качественных материалов, имеют красивый внешний вид. Клапан баллона (вентиль) – европейского стандарта KLF. По факту – прокладка, которая обычно поставляется в комплекте вместе с редуктором, вмонтирована в сам клапан (см. рис. 4).

Для эксплуатации Норвежского баллона, потребуется либо регулятор давления (редуктор), стандарта KLF, либо переходник, со стандарта KLF на стандарт СНГ, и это может стать небольшой сложностью для потребителя. Дополнительный переходник – это, как ни крути, дополнительное соединение в системе газоснабжения, так что, вероятно, покупка регулятора давления стандарта KLF будет оптимальным. Но данный редуктор, к сожалению, в свободной продаже встречается редко и далеко не везде, поэтому, приобретая такой баллон обязательно уточните этот момент, и, мы бы рекомендовали, приобрести два регулятора давления – один на баллон, а другой «про запас».

Композитные газовые баллоны LiteSafe – Индия


Рисунок 4. Модельный ряд
композитных баллонов LiteSafe

Композитные газовые баллоны LiteSafe представлены на Российском рынке в ассортименте объемов от 5 до 47 литров. По данной продукции на сегодня не так много информации, так как данные баллоны появились в России только с декабря 2016 года. Баллоны производятся с соблюдением всех норм. Однако, визуально данные баллоны проигрывают как Чешским, так и Норвежским конкурентам. Пластиковый корпус у баллонов LiteSafe подвержен царапинам, клапан монтируется к сосуду давления при помощи фум-ленты, что негативно отражается на эстетике изделия.

Но, все же, если данные критерии не являются принципиальными, баллон используется, скажем, редко (например, раз в год в течении недели на рыбалке или в туристическом походе), то это вполне добротная продукция. По цене индийские баллоны – на 5-10 процентов дешевле европейских конкурентов. Но, несколько тяжелее Европейских аналогов.

Выбирая композитный баллон, необходимо определиться, для каких целей вы будете использовать данную продукцию. Если баллон подразумевается к использованию в достаточно интенсивном режиме, то стоит обратить внимание на адаптацию данной продукции к специфике Российского рынка и то, как и в каких условиях будет использоваться баллон.

Надеемся, что наша статья поможет вам с выбором, но, если остались вопросы – обращайтесь к нам по форме обратной связи, либо по телефону, и мы с радостью поможем вам с выбором, подскажем, исходя из ваших пожеланий, что подойдет именно вам.

compogas.ru

Стальные или композитные баллоны – что лучше для загородного дома

Для газификации загородного дома или дачи наиболее простым решением является приобретение газового баллона. Сегодня на рынке существует два предложения – стальные и композитные баллоны (евробаллоны). Чтобы понять, на чем лучше остановиться, рассмотрим особенности каждого варианта, также уделив внимание вопросу безопасности при эксплуатации подобных сосудов.



Технологические отличия

Технология производства полимерно-композитных и металлических резервуаров для хранения и транспортировки газа кардинально отличается, что в первую очередь связано с особенностями материалов, используемых для изготовления сосудов.



Главным компонентом для производства композитных баллонов является фибергласс – стеклопластик, состоящий из стекловолокна и связующего вещества. На первом этапе изготовления нить стекловолокна плотно обматывает форму, после чего заготовка пропитывается эпоксидной смолой. После отверждения колба снабжается запорно-предохранительной арматурой и закрывается полипропиленовым кожухом, защищающим корпус от внешнего механического воздействия.



Можете посмотреть видео по производству композитных баллонов:



Так выглядит производство композитных баллонов на российских заводах



Для изготовления стальных резервуаров детали баллона: обечайка, днища и подкладные кольца изготавливаются из листовой углеродистой стали марки Ст3сп или Ст3пс. Днища баллона, изготовленные методом холодной штамповки или горячей штамповки при температуре ее окончания ниже 700 °С. Сварка деталей происходит в среде защитных газов о которых можно узнать в статье: сварочные смеси газов – выбираем защитную среду для дуговой сварки.



Также вы можете посмотреть видео по производству металлических баллонов:



Сравнение по основным параметрам

  • Давление на разрыв

По заявлениям производителей евробаллонов давление на разрыв стеклопластиковых колб практически в два раза выше аналогичного показателя для изделий, изготовленных из металла. Хотя в этом случае правильнее руководствоваться ГОСТом, согласно которому корпус должен выдерживать нагрузку в 50 атмосфер. Прошедшие освидетельствование пропановые резервуары, вне зависимости от типа материала, из которого они сделаны, соответствуют данному критерию, поэтому могут эксплуатироваться в частных хозяйствах.



  • Рабочая температура

Нижняя температурная граница у металлической и полимерно-композитной тары одинакова – 40°C. Верхний предел выше у пластика – +60°C против +45°C.



  • Долговечность

Здесь преимущество на стороне пластиковых изделий. Во-первых, такая емкость не ржавеет. Во-вторых, процесс разрушения стенки композитной колбы происходит гораздо медленнее, поэтому переосвидетельствование выполняется раз в 10 лет, тогда как металлические конструкции проходят плановую проверку каждые 5 лет.



Масса пустой тары из стали объемом 12 л равна 6 кг. Полимерно-композитный резервуар объемом 12,5 л весит 3,4 кг. Помимо практически двукратной разницы в весе, композитные баллоны для удобства оснащены специальными ручками, что делает их транспортировку еще проще.



Металл по своей структуре не относится к прозрачным материалам, в отличие от стеклопластика. Из-за такой особенности уровень содержания пропан-бутановой смеси невозможно определить визуально. В то же время, прозрачные колбы евробаллонов позволяют постоянно контролировать уровень пропана и своевременно осуществлять дозаправку.



  • Запорно-предохранительные устройства

Поскольку полимерно-композитные емкости для хранения газа изготавливаются за рубежом, их запорная арматура соответствует мировым стандартам. Кроме того, все колбы оснащаются обратным предохранительным клапаном и плавкой вставкой. Предохранительный клапан предназначен для сброса избыточного давления, а плавкая вставка срабатывает в случае открытого горения. Стальная тара в нашей стране обычно комплектуется стандартными вентилями ВБ-2 без предохранительных устройств, что делает их менее безопасными. Хотя при желании на металлический сосуд можно установить современный редуктор с предохранительным клапаном, например фирмы GOK, и тем самым, обеспечить аналогичный уровень безопасности. Кстати, компания GOK, помимо запорно-регулирующей арматуры, производит групповые баллонные установки, о которых можно прочитать в статье: баллонные установки GOK – технические особенности и сфера применения.



Почему композитные баллоны уступают в популярности стальным

Казалось бы, преимущества евробаллонов более чем очевидны. Тогда почему на российском рынке за последнее время ситуация кардинально не изменилась, и металлические изделия продолжают пользоваться куда большей популярностью среди рядовых потребителей? Ответ довольно банальный – цена. Стоимость стеклопластиковой емкости сегодня практически в 4 раза выше.



Цена гораздо выше, поэтому в России данный вид баллонов не очень популярен



Настолько большая разница вызвана, во-первых, более затратной технологией производства, а во-вторых, зарубежным производством. Если заводы по изготовлению металлических сосудов есть как в России, так и в странах постсоветского пространства, то композитные изделия поставляются из Чехии, Индии и Норвегии. Соответственно, на цену влияет не только доставка, но и курс рубля по отношению к основным валютам.



Вполне логично, что многие задумываются о целесообразности такой покупки. Зачем переплачивать за пластик, если изделие из металла сможет выполнять точно такую же функцию? И пусть приобретение одного резервуара, например для приготовления пищи, еще можно обосновать более удобной эксплуатацией, то в случае использования групповых баллонных установок, которые состоят из двух и более единиц, разница в цене будет колоссальной и вряд ли сможет когда-нибудь окупиться. Кстати, о работе баллонных установок читайте в статье: эксплуатация баллонных установок в автономной системе газоснабжения.



Видео о евробаллонах на Youtube – мифы или реальность

В интернете есть несколько роликов, якобы доказывающих абсолютную взрывобезопасность полимерно-композитных емкостей. В них стреляют из ружья, бросают с высоты 30 метров, поджигают, – однако взрыва не происходит. Что это – рекламные трюки или такие емкости действительно настолько безопасны? Чтобы разобраться в данном вопросе, нужно понимать, вследствие чего может произойти взрыв.



Давление пропана увеличивается при увеличении температуры газа. В случае значительного нагрева, который может быть вызван открытым огнем, происходит резкое увеличение внутреннего давления, из-за чего стенки корпуса не выдерживают и происходит их разрыв.



Пластиковая тара не взрывается по двум причинам. Во-первых, в процессе сильного нагрева перегорает плавкая вставка, расположенная на вентиле, в результате чего открывается выходной клапан и газ сбрасывается во внешнюю среду. Во-вторых, стекловолоконный корпус под воздействием высокой температуры плавится, и газ начинает выходить через образовавшиеся отверстия, так и не достигнув взрывоопасного состояния.



Таким образом, можно подтвердить способность подобной тары работать в экстремальных условиях. С другой стороны, в частном доме вряд ли кто-то будет стрелять по газовым резервуарам, и уж тем более никто не будет их сбрасывать с большой высоты и подвергать воздействию больших температур.



Вот пример такого видео:



И еще раз о безопасности

Говоря о безопасности того или иного сосуда, необходимо понимать, что работа с газом по умолчанию не может быть полностью безопасной. Пусть полимерно-композитная тара и не взрывается, однако взрыв может быть вызван утечкой газа, особенно если она произошла внутри помещения.



Поэтому очень важно придерживаться основных правил эксплуатации подобных сосудов, а именно:

  • контролировать работоспособность запорно-регулирующей арматуры;
  • периодически осматривать корпус на наличие повреждений и следов коррозии;
  • своевременно производить техническое обслуживание;
  • выполнять заправку в организациях, имеющих соответствующую лицензию.



В случае четкого выполнения этих правил особой разницы между стальными емкостями и евробаллонами вы не заметите.



Купить баллоны для газа и осуществить их заправку можно в компании «Промтехгаз» – одного из наиболее надежных поставщиков газовой продукции на территории РФ.

А больше статей нашего блога об автономной газификации — в этом разделе.

xn--80affkvlgiu5a.xn--p1ai

Композитный газовый баллон: производства Ragasco, LiteSafe

Любой из нас хоть раз в жизни видел газовый баллон. Они применяются там, где трубопроводный газ недоступен — для газификации дачных домов и сельских домов постоянного проживания, для приготовления пищи и обогрева в путешествиях, на охоте и рыбалке.

Газовые баллоны

Газовые горелки, используемые в строительстве и отделке помещений, также питаются от баллонов со сжиженным природным газом. От переносных емкостей также питаются тепловые пушки и зонтичные обогреватели, используемые на открытых верандах ресторанов и кафе, в частных домах и во время событий на открытом воздухе. Традиционно газовые баллоны делали из стали. Они громоздки, тяжелы и подвержены ржавчине. В последнее время на рынке появилась отличная альтернатива – композитные газовые баллоны.

Композитные газовые баллоны

Главные их преимущества — легкость, долговечность и удобство в обращении.

Производство композитного газового баллона

Стальные сосуды давления делают по отработанной десятилетиями технологии. Части емкости, получаемые горячей штамповкой, сваривают между собой, красят и присоединяют клапан. Процесс отработан до мельчайших деталей, поэтому стоимость стальных емкостей относительно невысока.

Конструкция и технологический процесс производства композитного газового баллона кардинально отличается от стального. Прежде всего, используются принципиально другие материалы. Для колбы, в которой, собственно, и будет храниться газ, применяется полиэтилен, реже — другие пластики. Для производства защитного корпуса применяют стекловолокно и эпоксидную смолу

Колба поступает на производство в виде заготовки с толстыми стенками и малого размера. Во время формовки при высокой температуре под давлением колба раздувается, заполняет форму и приобретает конечные размеры. Толщина стенок при этом уменьшается до заданной. Далее колбу помещают в мотальную установку, которая плотно, во много слоев обматывает ее нитями стекловолокна. После стекловолокно пропитывают композитом из эпоксидных смол и отвердителя. По окончании полимеризации и полного затвердевания эпоксидной смолы присоединяют редуктор композитного газового баллона.

Внешний кожух с ручками делают из пластика. Он защищает емкость и газовую арматуру от механических повреждений, стоит недорого и в случае повреждения легко может быть заменен.

Преимущества и недостатки перед стальным газовым баллоном

Газовые баллоны из композитных материалов выполняют те же функции и должные удовлетворять тем же требованиям безопасности, что и стальные.

Преимущества композитных баллонов:

  • Вес. Композитная емкость весит примерно вдвое меньше, чем обычный металлический баллон.
  • Удобство обращения. Композитный баллон снабжен удобными ручками, емкость средней вместимости теперь под силу поднять и переместить даже хрупкой домохозяйке или туристке.
  • Прозрачность. Уровень заполнения сжиженным газом можно легко проверить визуально.
  • Удобство хранения. Кольцевая ручка защищает клапан и редуктор сверху, емкости можно ставить один на другой в несколько рядов, можно также и складывать их в штабели на боку.
  • Срок службы. Производители стальных емкостей дают гарантию в 24 месяца. Композитный баллон может служить десятилетиями, не теряя своих эксплуатационных свойств и внешнего вида.
  • Безопасность эксплуатации. Композитная емкость отличается невозможностью образования искр, могущих привести к пожару или взрыву. Во время производства сосуд снабжается обратным предохранительным клапаном и плавкой вставкой, исключающей возможность его взрыва.

Недостаток у композитного баллона только один, но он достаточно серьезный. Это цена, превышающая цену аналогичного по объему стального в 2-3 раза. При покупке одной емкости пользовательские преимущества композитного варианта перевешивают этот недостаток. Однако если предстоит замена баллонов в батарее индивидуального газоснабжения или в 20 тепловых зонтиках на террасе ресторана — такое вложение может не окупиться.

Как правильно выбрать композитный газовый баллон

Чтобы выбрать подходящий композитную газовую емкость, потребителю, прежде всего, необходимо определиться требованиями, которые он предъявляет к планируемой покупке.

Нужно выбрать и записать в табличку, какие параметры являются ключевыми, а какими можно пренебречь.

Назначение. Это ключевой параметр. Он определяет значимость всех остальных.

Объем. Объема должно хватать для того назначения, которое покупатель выбрал. Например, приготовление еды на портативной плитке в течение недели рыбалки, или обогрев террасы кафе в течение рабочей смены. Объема должно хватить, чтобы не пришлось тащить с собой запасную емкость или питаться всухомятку. Возня официантов, подключающих баллоны для обогревателя и волокущих их туда-сюда в разгар торжественного ужина также не добавит репутации заведению.

Вес. Вес важен для сосудов, применяемых в путешествиях, либо если владелец не отличается физической силой.

Габариты. Габариты чрезвычайно важны, если емкость приобретается для установки в уже имеющийся газовый ящик, автономный тепловой зонтик, рундук на катере или в автомобиле.

Внешний вид. Если емкость будет использоваться в походах, на даче или в строительстве- то, скорее всего, внешний вид не имеет критического значения и можно обойтись бюджетным вариантом. Если же баллон будет виден гостям во время приема — тут лучше не экономить на внешнем виде.

Вентили для газовых баллонов

Тип арматуры и присоединительных разъемов. Сосуды, производимые в Европе, комплектуются клапанами и редукторами, соответствующим европейским стандартам. Индийские изделия могут комплектоваться арматурой различных стандартов. Перед покупкой обязательно надо убедиться в том, какой именно клапан стоит на вашем сосуде и при необходимости сразу же заказать и редуктор. Также нужно уточнить, какие присоединительные разъемы есть у того газового оборудования, которое вы планируете подключать к сосуду. Если они не совпадают — надо озаботиться переходниками или же выбрать другой баллон. Ведь каждый переходник — это лишнее соединение, и, следовательно, потенциальная точка утечки газа.

Переходник-адаптер для газового баллона

Цена

Немаловажный фактор. Анализировать его надо в последнюю очередь, после того, как определились с остальными характеристиками. Если идеально подходящая под ваши требования модель оказалась слишком дорогой, есть два пути. Во-первых, увеличить бюджет. Во-вторых (если «во-первых» не получается) пройти еще раз внимательно по перечню характеристик с карандашом и вычеркнуть те, что не имеют первостепенного значения.

Способ хранения композитного газового баллона

Правила хранения композитных газовых емкостей несложные и практически совпадают с правилами хранения стальных.

Хранение композитных газовых баллонов под навесом

Хранить их нужно в проветриваемом помещении или под навесом. Накопление газа в закрытом объеме может привести к объемному взрыву. Навес необходим для защиты сосуда от атмосферных осадков, снижающих срок службы клапана и редуктора. Сама композитная емкость не подвержена коррозии, под длительным воздействием рассеянного солнечного света не теряет прозрачности, возможно лишь небольшое изменение цвета.

Сосуды обязательно нужно защитить от излишнего нагрева и попадания прямых солнечных лучей.

Вертикальный способ хранения композитных газовых баллонов

Композитные газовые емкости также можно ставить друг на друга в несколько рядов и складывать в штабели на боку. Разумеется, если они подключены к оборудованию, то в обязательном порядке должны располагаться вертикально и на них ничего не должно стоять.

Композитные газовые баллоны HPC Research (HPCR)

Эти композитные емкости производятся в Чехословакии и соответствуют европейским стандартам.

Одну из самых важных технических характеристик композитного баллона — газовую проницаемость чешским производителям удалось довести до самых низких на рынке значений, а именно — не более 3 грамм/год. Это означает, что за год через стенки сосуда возможна утечка не более 3 граммов сжиженного газа в год.

Изделия сразу комплектуются клапанами, соответствующими ГОСТ и стандартам стран СНГ, поэтому, приобретая такой сосуд, покупатель может быть уверен в том, что он подойдет к его оборудованию местного производства. Сейчас HPC Research поставляет в Россию изделия только одной, наиболее востребованной, емкости 24.5 л. Еще один чешский рекорд — сосуд получился самым легким среди однообъемников и весит только 5.1 кг. Пластик защитного кожуха приятен на ощупь и весьма прочен. Он устойчив как к ударам, так и к царапинам и истиранию. Цветовое решение отличается особой продуманностью — контактирующий с полом низ и касающийся рук верх сделан из немаркого серого пластика, а боковая поверхность — из нарядного красного. Изделие относится к средней ценовой категории.

Композитные газовые баллоны Ragasco – Hexagon

Норвежские производители применяют в производстве своих емкостей только самые качественные материалы и проверенные конструктивные решения. На российский рынок поставляют сосуды объемом от 12.5 до 22.5 литров. Клапан соответствует европейскому стандарту для газовой аппаратуры KLF.

Его отличительная особенность — прокладка не приобретается отдельно, а является конструктивной частью клапана. Для использования изделия совместно с отечественными потребителями газа покупателю придется дополнительно приобрести переходник. Соответственно, если вы собрались применять газовое оборудование, импортированное из стран Евросоюза, то подключать его сможете напрямую через редуктор стандарта KLF.

Композитные газовые баллоны LiteSafe – Индия

Индийские производители предлагают самую широкую линейку объемов — от 5 до 47 литров. Они еще не успели завоевать высокую репутацию, как их европейские коллеги, поскольку присутствуют на рынке с 2016 года. Емкости производятся с соблюдением всех обязательных для газовых сосудов норм качества, но на вид выглядят простоватыми из-за бюджетных материалов. Защитный кожух обладает меньшей прочностью и подвержен царапинам и ссадинам.

Уступает азиатская продукция и по весу — баллоны равного объема тяжелее на 7-10 %

LiteSafe — отличный выбор для рыбалки или дачи, ведь цена на 4-12% ниже, чем у европейцев.

Необходимые сведения о безопасном применении

Композитные газовые емкости обладают большей конструктивной безопасностью, чем их стальные предшественники. У них отсутствует коррозия, прочность корпуса выше в 2 раза. Стальные сосуды испытываются на максимальное давление 50 атмосфер, а композитные — до 100 атмосфер. Кроме того, композитные сосуды уже на заводе комплектуются предохранительным клапаном, стравливающим избыточное давление газа в атмосферу и плавкой вставкой, которая в случае чрезмерного нагрева изделия расплавляется и предотвращает, таким образом, взрыв баллона.

Разумеется, все эти технические преимущества никоим образом не отменяют правил безопасного обращения с газовыми сосудами. Нужно избегать их нагрева, контакта с открытым огнем и агрессивными средами, ничего не ставить на изделие и использовать только исправную арматуру и газовое оборудование.

Контроль состояния и техническое обслуживание евробаллона

Для любого газового оборудования законодательством предусмотрен периодический контроль внешнего вида и рабочих качеств изделия. У евробаллонов и здесь есть преимущество перед стальными конкурентами — периодичность такой проверки у них в два раза реже: десять лет против пяти. Но это касается плановой технической проверки, включая подачу максимального давления в 50 атмосфер на специально оборудованном стенде.

Техническое обслуживание евробаллона

Текущая проверка должны проводиться при каждой каждом подключении или отключении емкости и одинаковы для композитных и для стальных сосудов. Она включает в себя:

  • Визуальный осмотр корпуса на предмет отсутствия повреждений
  • Соответствие маркировки на емкости качеству и количеству заправляемой жидкости
  • Исправность арматуры.

Несомненно, будущее-за композитными газовыми емкостями.

Их единственный недостаток — высокая цена может быть побежден, если отечественные или зарубежные производители развернут их производство на территории России.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГАЗОВЫХ БАЛЛОНОВ ИЗ КОМПОЗИТНЫХ МАТЕРИАЛОВ

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГАЗОВЫХ БАЛЛОНОВ ИЗ КОМПОЗИТНЫХ МАТЕРИАЛОВ

Газ – один из самых востребованных и перспективных видов природного топлива на многие поколения. Наиболее часто его применяют в сжиженном виде. Для его хранения применяют различные емкости, наиболее удобными и безопасными из которых являются композитные газовые баллоны. Они легки, так что их с радостью берут на вооружение рыбаки, охотники и просто туристы.

Композитные газовые баллоны очень просто хранить. Их можно складывать друг на друга, в том числе штабелями.Полимерный баллон совместим с грилями и плитами всех типов. Он может использоваться дома и на природе, применяться как для хранения, так и для транспортировки горючего. Композитный газовый баллон на 30% легче своих металлических аналогов.

Кроме того, сегодня на рынке доступен широкий спектр типоразмеров изделий нового поколения. Например, чаще всего для выездов на природу применяются емкости объемом 15–20 литров, обычно их вес не превышает 7 кг.

Преимущества композитной емкости перед металлической:

малый вес;

прозрачность;

взрывобезопасность;

стойкость к коррозии;

привлекательный внешний вид;

исключение образования искр.

Композитный газовый баллон взрывобезопасен даже под действием открытого огня и температур выше 100 °C.

Большинство производителей дают на них двухлетнюю гарантию и обещают, что срок их службы превысит 30 лет.

ПРЕИМУЩЕСТВА ПЕРЕД СТАНДАРТНЫМ РЕШЕНИЕМ

Важным преимуществом емкостей нового типа перед металлическими является то, что их колба надежно защищена пластиковым кожухом. Именно он при ударе выходит из строя в первую очередь и именно он подлежит в таком случае замене, которая не требует больших затрат времени и денег.

Одним из негативных качеств обычных металлических газовых емкостей является то, что они непрозрачны и навскидку определяется лишь два его состояния – «пустой» и «полный».Композитный газовый баллон прозрачен, а его корпус спроектирован таким образом, чтобы можно было быстро контролировать уровень топлива на том месте, где используется емкость. Прозрачность баллона не меняется с ростом срока его эксплуатации и не зависит от количества газа внутри.

Сравнение металлического и композитного баллонов

Актуальным нюансом при использовании сжиженного газа является статическое электричество. Оно образуется в силу различных причин и при определенных условиях может стать причиной возгорания природного топлива. Одно из необходимых условий возникновения такой опасности – образование искры в непосредственной близости к горючему.

Многократные исследования и полевые испытания показали, что материал, из которого изготавливаются современные композитные баллоны, не способствует искрообразованию, а значит, такие емкости абсолютно безопасны по отношению к статическому электричеству.

Что касается наполнения, то тут новые композитные и старые металлические баллоны практически ничем не отличаются. Разница лишь в том, что уровень топлива прозрачного баллона можно контролировать не только с помощью весов, но и визуально.

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

Взрывобезопасный газовый баллон изготавливается из стекловолокна и эпоксидной смолы. Сама колба прозрачна, но для удобства дополнительно ее помещают в кожух из пластиковых материалов, который, при необходимости легко снимается.

В производстве корпусов полимерных баллонов применяется полипропилен различных марок.

Он довольно крепок, долговечен, поддается простой утилизации, а кроме того, может быть практически любых фактуры и цвета. Это значит, что вы можете заказать партию полимерных емкостей в тон вашему корпоративному логотипу.

Баллоны изготавливается из стекловолокна и эпоксидной смолы

К полимерам, используемым в производстве колб, предъявляются самые высокие требования. Они касаются не только прочности и удобства эксплуатации, но и экологичности. Например, в обычное стекловолокно добавляют бор, что улучшает некоторые его свойства, но негативно сказывается на окружающей среде. В стекловолокне композитного баллона бор заменен на более дружественный природе элемент.

Известно, что пластик меняет свою структуру под действием окружающей среды, особенно – УФ-излучения, то есть солнечного света. Тем не менее, скорость, с которой это происходит, сильно разнится и зависит от марки и состава конкретного полимера.

Композитные баллоны призваны изменить взгляд на безопасность и долговечность газовых емкостей, а потому для их производства применяются только высококачественные материалы, такие как стекловолокно, лишенное бора, и виниловый эфир. Их стойкость действию УФ-излучения измеряется десятками лет, а возможное изменение цвета колбы не влияет ни на безопасность, ни на прозрачность баллона.

ЗАПОРНАЯ АРМАТУРА И БЕЗОПАСНОСТЬ

Для выпускного отверстия применяются международные стандарты DIN 477, EN 629 и EN 11363. В любом случае на баллон устанавливается клапан с входом 25Е.

В зависимости от требований различных стран, баллоны снабжаются различными клапанами. Тем не менее, все они оборудованы общими предохранительными устройствами нового поколения – обратным клапаном избыточного давления и плавкой вставкой. Первая равномерно стравливает излишки расширяющегося под действием повышенной температуры газа, не нарушая работоспособности изделия.

Вторая же разрушается под действием экстремально высоких температур, высвобождая при этом природный газ в управляемом режиме. Плавкая вставка пришла на замену обычным пружинным предохранителям и, в отличие от них, срабатывает необратимо.

ТЕМПЕРАТУРНЫЙ РЕЖИМ

Рабочий диапазон безопасных газовых баллонов -40 °C +60 °C, но во время испытаний на полигоне они выдерживают более сильные перепады. Помимо этого новые изделия проходят такие испытания, как циклическая проверка на статическую усталость при +70 °C!

Одной из важных технических характеристик композитного баллона для пропана является способность к теплообмену, то есть скорость изменения температуры внутреннего содержимого в зависимости от внешних условий. Разумеется, эта величина напрямую зависит материалов, применяемых при изготовлении емкостей.

Сжиженный природный газ непосредственно перед сжиганием испаряется, этот процесс характеризует паспортный показатель горючего – скорость испарения, который прямо зависит от температуры. Важно учитывать, что в холодное время года различные баллоны с одинаковым содержимым будут вести себя по-разному.

Тем не менее, опытным путем установлено, что при -15 °C и при скорости потреблении газа 300 г/час, явных отличий между композитным и металлическим баллонами нет. Если условия, в которых вы планируете использовать баллон, жестче этих, рекомендуем рассмотреть возможность дополнительного утепления емкости.

КОНТРОЛЬ СОСТОЯНИЯ БАЛЛОНОВ

Как любое газовое оборудование, полимерные баллоны подлежат плановому периодическому техническому осмотру. В России он выполняется 1 раз в 10 лет, о чем говорит обязательная надпись на колбе нового баллона. Тем не менее, изделия подлежат и регулярной проверке, которая должна выполняться перед, во время и после каждого наполнения его сжатым топливом.

Визуальный контроль пригодности газового баллона включает проверку:

соответствия марки топлива типу данного баллона;

своевременного прохождения периодического ТО;

целостности маркировки емкости;

целостности самой колбы;

Годной для дальнейшего использования считается емкость, успешно прошедшая все пункты осмотра.

Если ответ хотя бы на один из этих вопросов вызывает сомнения и обеспокоенность, дальнейшее использование баллона приостанавливается, и он направляется на внеочередное ТО.

Периодическое техническое обслуживание состоит из следующих мероприятий:

1.Анализ износа. В результате использования баллона на его корпусе появляются естественные признаки износа – царапины, вмятины, потертости и др. Какие-то из них опасны, а какие-то не представляют опасности. В любом случае важно контролировать появление и наличие таких дефектов;

2.Проверка маркировки. Крайне важно соблюдать соответствие марки топлива типу баллона. Основным источником информации о баллоне является маркировка на его колбе. В зависимости от производителя и страны использования, эти маркировки имеют разный вид, например, ламинированной наклейки с текстом и штрих-кодом. Износ или другие причины могут вызвать полную или частичную утрату этой информации. Изделие можно использовать до тех пор, пока на его колбе сохранились серийный номер и штрих-код.

3.Контроль целостности клапана. В настоящее время во всех композитных газовых баллонах используется запорная арматура, соответствующая международным стандартам. Используемый клапан должен быть плотно ввинчен в отверстие, а площадь его соприкосновения с колбой – соответствовать требованиям стандартов.

ЗАКЛЮЧЕНИЕ

Композитные баллоны пока только завоевывают наше доверие, но уже сейчас, очевидно, металл все реже используется в производстве емкостей для сжиженного газа. Материалы нового поколения превосходят его почти по всем параметрам и позволяют обеспечить беспрецедентную безопасность в хранении бытового топлива.

gaztech.pro

Безопасный композитный газовый баллон для бытового применения

Газ является одним из наиболее востребованных типов природного горючего. Чаще всего его применяют в виде жидкости. Композитный газовый баллон – современный сосуд для хранения и эксплуатации сжиженного газа. Это современное приспособление, позволяющее безопасно хранить топливо. Бытовые композитные баллоны для сжиженного газа очень легкие по весу, поэтому их предпочитают туристы, охотники, дачники, рыбаки. Помимо этого, такие емкости очень удобны в процессе эксплуатации.

Из чего сделан евробаллон?

Рассматривая бытовые емкости для хранения сжиженного газа, виды газовых баллонов по материалу изготовления ограничиваются двумя позициями – металлические и композитные (евробаллоны).

Чтобы сделать пластиковую емкость для газа по европейским стандартам применяют эпоксидную смолу и стекловолокно. В процессе изготовления колбы на специально подготовленную заготовку плотно наматывают нить из стекловолокна высокого качества. Затем данную намотку тщательным образом пропитывают эпоксидкой. Сверху все это обрабатывается отвердителем.

После затвердения колбы в заранее проделанные разъемы вставляются разнообразные клапаны, вентили и прочее регулирующее функционирование сосуда оборудование. Поверх надевается съемный пластиковый кожух с ручками для удобства транспортировки и переноски емкостей. Данную оболочку можно снять или заменить в случае необходимости. На фото решетчатая оболочка пластикового газового баллона:

Полипропиленовый газовый баллон пропан или пропан-бутан абсолютно безопасен для окружающей среды. Композитная емкость легко утилизируется, для этого не требуется специальных дорогостоящих мер. При этом сосуд может быть окрашен в любой цвет с нанесением корпоративных логотипов, какими бы они не были.

Евробаллоны из композита не выгорают, не тускнеют, сохраняя свою однородную полупрозрачность, так как устройство такого газового баллона устойчиво к влиянию ультрафиолета на протяжении долгого периода. Лишь спустя некоторое время с начала использования оборудования (10-15 лет) возможно незначительное изменение оттенка колбы. Однако и в этом случае все функции баллона остаются прежними.

Внимание! Стандартами выпускного отверстия композитного баллона являются типы EN 11363, EN 629 или DIN 477, а входной клапан – тип 25Е.

Газовые баллоны из композитных материалов намного лучше противятся разрыву, чем их металлические аналоги в похожих условиях. Для взрыва пластиковой колбы потребуется внутри нее создать давление, которое в два раза превышает показатель взрыва металлического сосуда. На евробаллонах сразу установлены все предохранители, поэтому дополнительной защиты не требуется.

Пропановый баллон из композита обладает высокой степенью устойчивости к статистической усталости при температурных показателях в 70С. Касаемо теплообменных характеристик, то изделия из композитных материалов при температуре до -15С показывают свойства, аналогичные металлическим приборам. При этом скорость испарения составляет примерно 300 г/ч.

Если же планируется эксплуатировать прибор такого типа при более низких температурных показателях, то стоит тщательным образом изучить рабочие характеристики выбранного устройства. Температура снаружи может оказать существенное влияние на скорость испарения газа, что непременно скажется на эффективности функционирования баллона. В этом случае стоит дополнительно утеплить сосуд, к примеру, как показано на фото:

Плюсы и минусы пластиковых емкостей

Полимерные емкости очень эргономичны в хранении. Данные баллоны можно ставить друг на друга в горизонтальном и вертикальном положениях. Изделия из композита подключаются к тем же газовым приборам, которые рассчитаны на обычные агрегаты для подачи сжиженного газа. Пластиковые баллоны можно безопасно транспортировать для использования в быту, длительного хранения или похода на природу.

Внимание! Коррозия сосудам из полимеров не грозит.

Главные преимущества устройств из композита:

  1. Настоятельно рекомендуется один раз в десять лет проводить проверку полимерных изделий, а металлические аналоги нужно проверять чаще – раз в пять лет.
  2. Стенки такой колбы прозрачны, поэтому можно легко оценить на взгляд объем оставшегося газа. С течением времени прозрачность не теряется, количество топлива внутри также на нее не оказывает влияния.
  3. Композитная оболочка не искрит в случае удара или трения друг о друга, поэтому опасность неожиданного взрыва почти исключается.
  4. Вес изделий этого типа на треть меньше массы металлических агрегатов, однако, по прочности они не хуже. Вес обычного баллона – 20 кг, а композитного – всего 7 кг.
  5. У этих емкостей очень богатый ассортимент по объему и формам. Каждый может подобрать привлекательную модель, подходящую для конкретного случая.
  6. Композитное покрытие переносит нагрев до температуры в 100С.
  7. Потребители отмечают, что ручки на корпусе делают эксплуатацию устройства очень удобной при переноске и транспортировке.
  8. Срок службы полимерного баллона составляет 30 лет, но правильное и бережное обращение увеличивает этот срок еще больше.
  9. Колба снаружи надежно защищена специальным пластиковым кожухом, что значительно повышает прочность изделия. В случае падения или удара силовое воздействие придется именно на эту оболочку, даже если она повредится, колба и ее взрывоопасное содержимое будет оставаться в полной сохранности.
  10. Статическое электричество композитному баллону тоже не страшно. Возникновение искр, взрыв и возгорание практически исключены.

Есть у евробаллонов и существенные недостатки – меньший объем, чем у металлического аналога, и высокая стоимость. Цена  сосудов из полипропилена в 3-4 раза выше, чем стоимость устройства из металла. Единственная выгода в этом плане — высокая степень безопасности, красивый внешний вид и удобство при хранении и эксплуатации.

Внимание! Максимальный объем сосуда из композита составляет 33,5 литра.

Особенности безопасной эксплуатации

Каждое устройство обязательно должно быть оборудовано обратным клапаном избыточного давления. При превышении минимально допустимого порога клапан открывается,  и часть газа стравливается для предотвращения разрыва конструкции. Кроме этого, евробаллоны оборудуются таким защитным элементом как плавкая вставка. Когда уровень нагрева превышает допустимый уровень, данный элемент плавится и тем самым предотвращается перегрев конструкции.

Внимание! Предохранительные устройства — обязательный элемент композитного газового  баллона.

Естественно не надо без крайней на то необходимости нагревать евробаллон до высоких температур. Рабочий спектр диапазон температур находится в рамках от минус 40оС до 60оС.

Может ли композитный баллон взорваться?

Искра не является таким фактором, но при превышении внутреннего давления емкости, то вероятность взрыва заметно увеличивается. Поэтому говорить о том, что баллоны абсолютно взрывобезопасны, не правильно. Фактором, из-за которого может быть повысится внутреннее давление, может быть нагрев корпуса, который способствует довольно быстрому испарению сжиженного газа.

Взрывы, конечно, бывают, об этом свидетельствуют множество фотографий в Сети, но такая неприятность возникает очень в редких случаях. В тоже время при контакте с открытым пламенем срабатывает плавкая вставка, а кроме этого есть вероятность расплавления части корпуса. Газ выходит из емкости через эти отверстия, что предотвращает взрыв емкости. Хотя самостоятельный взрыв композитного баллона маловероятен, причиной взрыва может быть утечка газа через большое отверстие.

На корпусе всех новых конструкций есть надпись, которая напоминает о необходимости и возможности замены конструкции каждые десять лет. Естественно стандартный осмотр и обследование баллона должны производиться намного чаще:

  • перед заполнением сжиженным газом;
  • при такой заправке;
  • после того как емкость заполнена.

В проверку баллона входят следующие требования:

  • соответствие марки топлива и типа баллона между собой;
  • техобслуживание емкости должно проводиться в установленный срок;
  • требуется убедиться в том, что композитная колба целая и на нее нанесена соответствующая маркировка.

В случае если хотя бы один пункт при проверке не соответствует предъявленному выше, емкость должна быть отправлена на внеочередное техническое обследование  для соответствия дальнейшему использованию. В это время баллон проверяется на фактор износа. Корпус проверяется на наличие царапин, вмятин, потертостей и прочих повреждений.

Внимание! Очень опасной и грубой ошибкой считается заправка композитного баллона топливом, для которого он не предназначается.

Разные производители имеют свою маркировку. Она может выглядеть либо как штрих-код, либо как особая заламинированная и надежно закрепленная на корпусе наклейка. В обязательном порядке такие данные как штрих-код и серийный номер изделия. В том случае, когда информация полностью либо частично утрачена, баллон необходимо утилизировать, а его заменить новым.

Важной частью также является проверка целостности клапана. Данная деталь должна ввинчиваться в предназначенное для этого отверстие. Его площадь соприкосновения с материалом колбы строго установлена. Современные композитные баллоны оборудуются запорной арматурой, которая должна подходить под международные стандарты.

Какие неисправности могут возникнуть?

У всех существующих газовых баллонов существует два вида неисправностей: которые можно устранить, и которые нельзя. К первому типу неисправностей относятся:

  • неправильная работа манометра и вентиля баллона;
  • смещение или повреждение башмака;
  • повреждение резьбы на соединении;
  • утечка газа.

Ко второму типу неисправностей относятся: существенные повреждения поверхности корпуса, которые могут выглядеть как трещины, вмятины, вздутия, отсутствие маркировки. В таких случаях баллон отбраковывается. Решение о том можно ли отремонтировать баллон или нельзя принимается соответствующим квалифицированным специалистом.

Во время ремонта газовых баллонов производится простая замена дефектных частей. В некоторых случаях может потребоваться внутренняя промывка емкости и внутренняя проверка на наличие коррозии. Данные работы входят в периодическую проверку, после нее выдается сертификат.

Дома своими руками делать этого не нужно. Все что можно сделать самостоятельно – это покраска корпуса баллона. Это должно производится с крайней осторожностью и аккуратностью для того чтобы случайно не повредить маркировку и не закрасить надписи. Прочие неисправности устраняются квалифицированными специалистами.

Вывод: композит или металл?

Подводя итоги, еще раз перечислим преимущества композитного сосуда перед металлическим устройством:

  • безопасность возгорания и взрыва;
  • небольшой вес;
  • прозрачность;
  • устойчивость к коррозийным процессам;
  • исключение возникновения искр.

Но потребителей отпугивает высокая стоимость подобных устройств и меньший максимальный объем резервуара.

Таким образом, композитный газовый баллон – это сравнительно новое устройство для хранения сжиженного газа, но полимерные резервуары постепенно выталкивают свои металлические аналоги с рынка. Это объясняется удобством и безопасностью эксплуатации. При грамотном использовании и своевременном обслуживании емкость для газа из композита безупречно прослужит много лет.

santehnikportal.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
