Компрессионное соединение металлических труб: Безрезьбовое соединение стальных труб – компрессионное и зажимное
alexxlab | 10.07.2023 | 0 | Разное

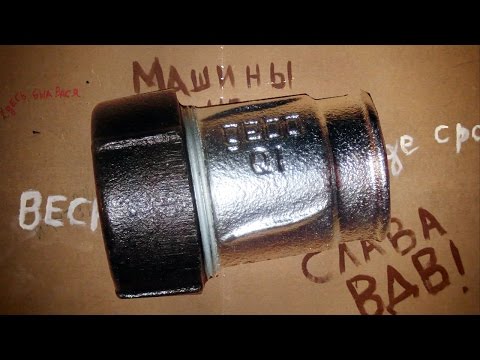

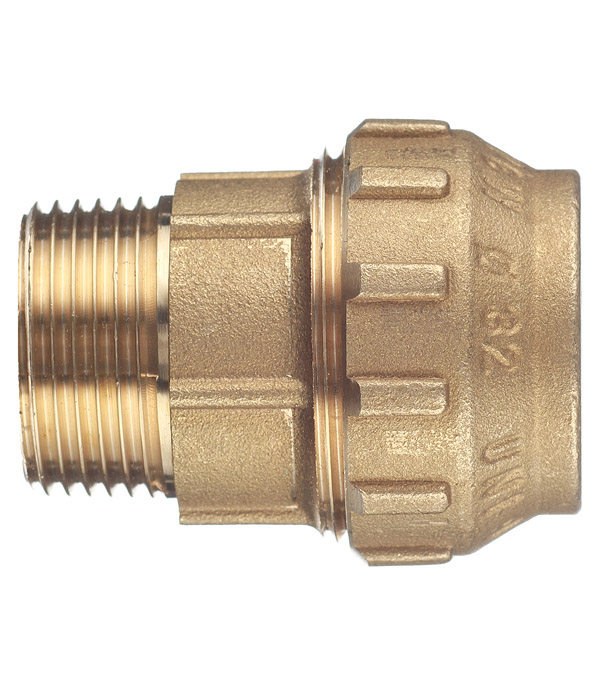

Фитинги Гебо для металлических труб
Наилучшим и быстрым на данный момент решением для ремонта поврежденного участка трубопровода или выполнения дополнительного подхода является использование чугунных компрессионных фитингов Gebo и зажимов Gebo. Фитинги Gebo предназначены для ремонта, модернизации и удлинения трубопроводов. Они оснащены запатентованным стальным зажимным механизмом, который в сочетании с резиновым уплотнительным кольцом позволяет просто, быстро и дешево соединить любую трубу (сталь, черная сталь, ПЭ).
Принцип работы
Необходимо использовать резьбовые компрессионные или вставные фитинги Гебо. Резьбовые компрессионные фитинги Гебо для металлических труб на 100 % обеспечивают герметичное разъемное соединение, которое можно легко разобрать и снова подключить. Конструкция этого соединения основана на зажиме кольца вокруг оголенного конца трубы путем скручивания резьбовых частей корпуса муфты вместе.
Металлическая вставка жесткости или специальный наконечник вставляется в оголенный конец трубы.
Этот наконечник имеет зазубренный конец, вставленный в трубу, и буртик с прокладкой. Зажимное кольцо фитинга может быть полным или неполным. Этот тип соединения не требует расширения трубы. При этом вставные фитинги с зажимными кольцами неразделимы. Идея соединения основана на вставке соединителя с выемкой в расширяющийся конец трубы, а затем прижиме кольца к концу соединителя с помощью специального устройства – ручного или механического.
Важно: соединение, предлагаемое Гебо, состоит в использовании фитинга с пазом, в котором имеется прокладка и вставка с надрезом, расположенная в трубе, а сам фитинг обжат зажимным устройством, которое герметизирует соединение.
Другие производители используют так называемое холодно расширяемое соединение. Принцип его действия состоит в том, чтобы разрезать трубу перпендикулярно ножницами, а затем установить кольцо PEX. В течение нескольких секунд труба и кольцо (изготовленные из одного материала) сжимаются, создавая надежное и плотное соединение.
Разъем готов к опрессовке уже через 30 минут.
Фитинги Гебо: инструкция по монтажу
Поскольку труба подвергается давлению, рекомендуется затянуть соединение примерно через 15 минут.
- Сварка осуществляется с помощью сварочного аппарата, который постоянно соединяет трубу с помощью специального фитинга. Под воздействием температуры материал плавится, и оба элемента связываются.
- Скручивание – это еще один метод, используемый при соединении трубопровода с фитингами Гебо и устройствами из другого материала. Этот метод является обратимым, то есть отдельные элементы могут быть отсоединены и повторно собраны много раз.

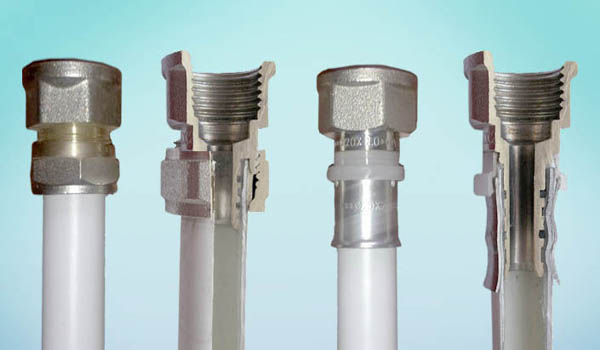

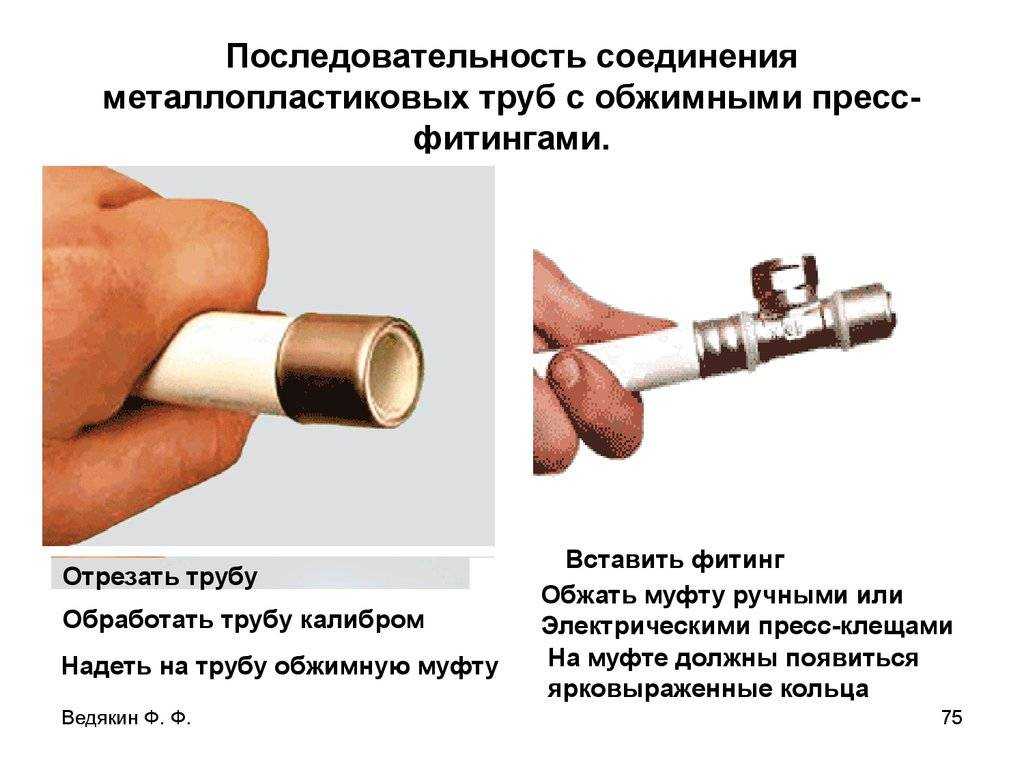

- Обжим – другой популярный метод в случае многослойных труб, таких как PEX-AL-PEX, но также применяется в системах из меди или стали. Используя специальные устройства, трубы и фитинги, оснащенные резиной, постоянно соединены.
Примечание: смазывая две трубы (внутри чашки одной и внешней поверхности другой), мы получаем прочное и полностью герметичное соединение.
Особенности фитингов Гебо, плюсы и минусы
Из-за материала, из которого сделаны водопроводные фитинги, мы можем разделить их на две группы: металлические и пластиковые.
Важно: для производства труб для наружных сетей водоснабжения используются металлы, такие как сталь, серый чугун и ковкий чугун. Из-за подверженности этих материалов коррозии (кроме серого чугуна) трубы защищены защитными покрытиями внутри и снаружи. Металлические соединения Gebo герметичны, они не пропускают химические вещества и газы, поэтому их можно использовать, например, в сильно загрязненных почвах.
Стальные водопроводные фитинги Гебо имеют хорошие механические свойства (высокая прочность на растяжение, изгиб и сжатие). Однако сварные соединения должны выполняться квалифицированным персоналом.
Недостатком продукции Gebo является низкая стойкость к ударам и изгибу.
При этом механические свойства гебо фитингов для металлических труб едва ли не лучше, чем у стали:
- большая прочность на сжатие и растяжение;
- хорошая твердость и устойчивость к динамическим нагрузкам;
- они тяжелые, хотя легче серого железа.
Они не так устойчивы к коррозии как серый чугун, поэтому необходимо использовать защитные покрытия:
- внешние – цинк + битум + ПЭ,
- внутренние – цементный раствор.
Проверка герметичности должна быть проведена до ввода трубопровода в эксплуатацию. Подробные требования к герметичности трубопровода включены в стандарт водоснабжения.
Требования и испытания: этот тест проводится после нанесения защитного слоя.
Это слой, покрывающий кабель толщиной 30 см и защищающий его от движения во время испытания на герметичность. Трубные соединения должны быть открыты, чтобы помочь обнаружить утечки. Во время испытания на герметичность система водоснабжения должна быть заполнена водой и вентилироваться. Тогда давление на 50% выше самого высокого рабочего давления.
Если укрытие превышает 4 м, боковая засыпка должна быть уплотнена до 90% и до 85% в других случаях. Это позволяет трубе передавать давление сверху и предотвращает локальные нагрузки. Засыпку можно производить из нативного грунта, если максимальный размер частиц не превышает 300 мм. Вы не можете использовать большие камни и ошибочные валуны.

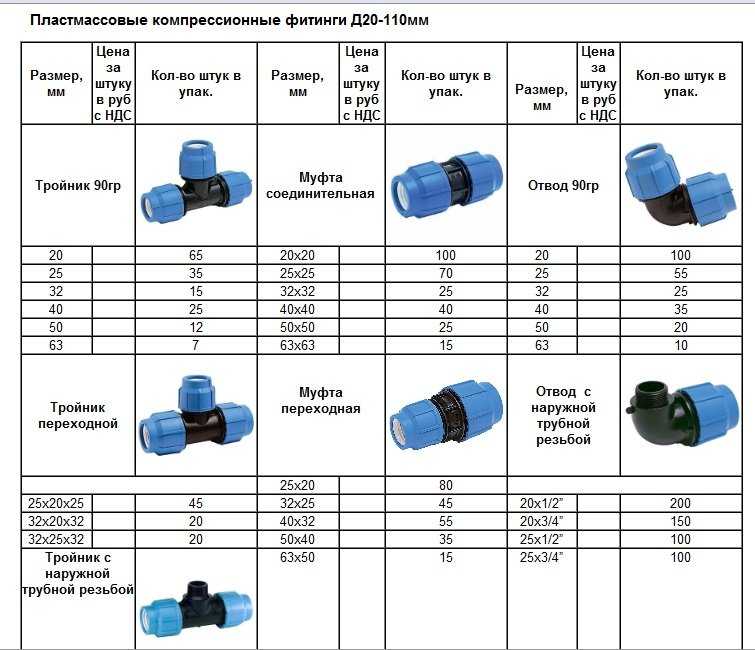

В нашем магазине большой выбор фитингов Gebo Quick и других видов соединений Gebo по хорошим ценам, посмотрите!

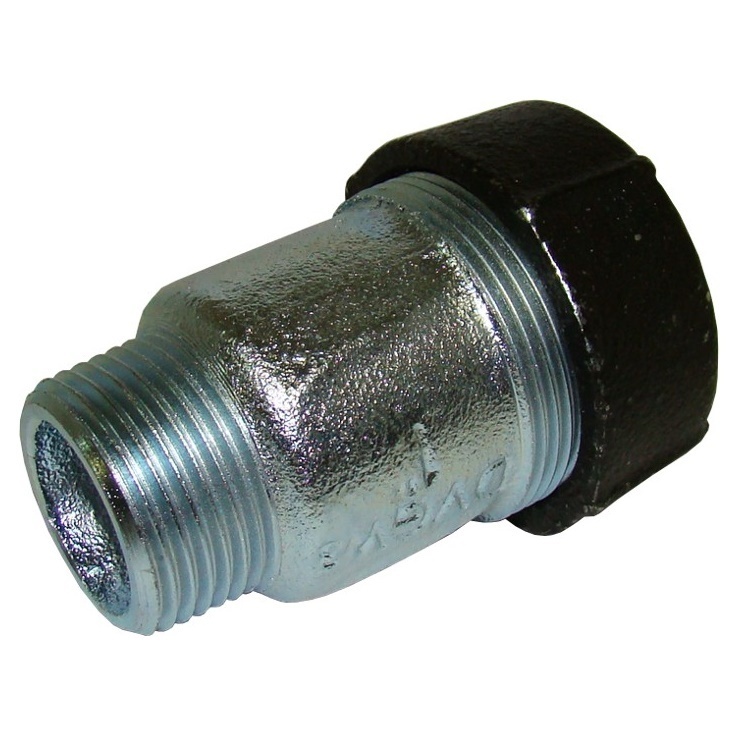

Соединение Гебо.
Уважаемые покупатели! Нередко возникают ситуации, когда применение сварки или резьбового соединения по какой-либо причине затруднительно.
Например, в квартире необходимо отремонтировать трубную разводку отопления или водоснабжения, которая проходит вплотную к стене или к другой трубе. Выполнить круговую сварку стыка такой трубы или нарезать на ней резьбу невозможно. В этом случае остро встаёт задача, как произвести соединение труб без сварки и резьбы. И решение этой задачи имеется. В нашей сети магазинов Вы можете приобрести фитинги для таких соединений.

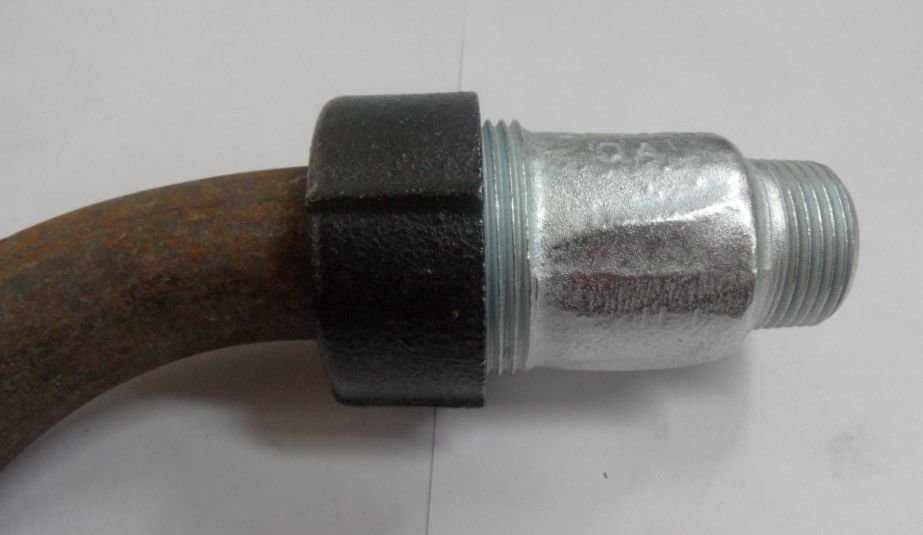

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. ФитингиГебопредставляют собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.
• Подготовка торцов предусматривает:
— выравнивание среза;
— зачистку заусениц;
— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (фитинг предохраняет соединение от окисления).

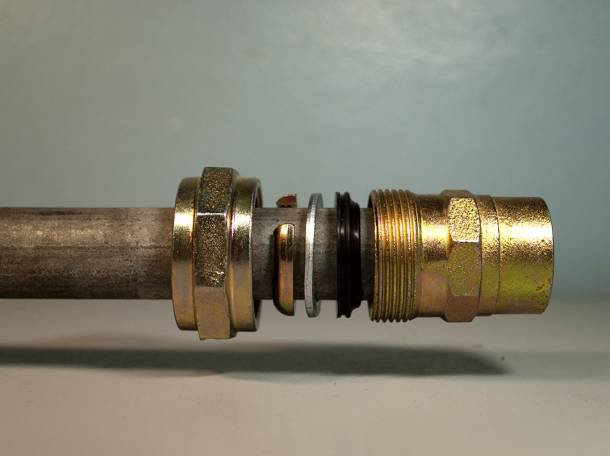

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку фитинга Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Фитинг сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.Использование фитингов Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.
Изделия отличаются:
• абсолютной герметичностью;
• надежностью. Благодаря зубцам, изделие врезается в соединяемый стояк, в результате чего создается требуемая жесткость и герметичность;
• оперативностью и простотой монтажа. Применяя безрезьбовое соединение, значительно облегчается и ускоряется устранение течи.
Выполнить работы по установке зажимного элемента может человек без особых знаний, навыков в данной отрасли;
• оригинальностью конструкции, благодаря чему в системе отсутствует напряжение, а металл «не устает»;
Из чего производят
В качестве материалов, для производства изделий используют оцинкованную сталь, ковкий чугун, нержавейку. Благодаря высокой прочности, твердости, антикоррозионной стойкости, иным положительным свойствам указанных материалов, элементы для стыковки служат надежно на протяжении длительного промежутка времени.
Сферы применения
С помощью муфт обжимного типа легко устраняются любые течи, которые могут образоваться в результате замерзания жидкости в трубе, под воздействием коррозии, или типичного повреждения механического характера. Детали монтируют на промышленных трубах, а также стояках отопительных систем, водопроводов, газопроводов, диаметром от 15 до 50мм.
Касательно конструкции отопления, существует 2 мнения специалистов: одни считают, что изделия нельзя использовать для ремонта, поскольку они рассчитаны на функционирование при температурах до +80℃. Мнение других: обжимные элементы качественно выполняют свою функцию и при более высоких температурных показателях.
Основы работы с компрессионными фитингами
Введение в компрессионные фитинги
Компрессионные фитинги являются одним из наиболее распространенных и универсальных методов соединения металлических или жестких пластиковых труб. Компрессионные фитинги, особенно полезные из-за их способности работать при экстремальных температурах и давлении, а также совместимости с агрессивными жидкостями, можно увидеть в различных системах, от газопроводов на нефтеперерабатывающих заводах до сантехники под раковиной.
Миниатюрные компрессионные фитинги используются в различных областях, от хроматографии и приборов для обнаружения взрывных устройств до медицинских устройств и струйной печати.
Будь то водонагреватель в вашем доме или труба, по которой транспортируются опасные химические вещества, все применения компрессионных фитингов имеют несколько общих черт: они требуют простой сборки, длительного срока службы и абсолютного отсутствия утечек.
Узлы компрессионных фитингов различаются по конструкции от производителя к производителю, но все они состоят из одних и тех же трех основных элементов: компрессионной гайки или винта, одного или нескольких обжимных колец и корпуса компрессионного фитинга. Принцип функционирования каждого компонента также остается более или менее одинаковым в разных конструкциях: трубка вставляется в конец фитинга, а гайка/винт затягивается, вдавливая обжимное кольцо (феррулы) в корпус фитинга. По мере того как втулка (феррулы) перемещается в осевом направлении в корпус фитинга, угловая форма корпуса радиально прижимает конец втулки к внешнему диаметру трубки. Именно это радиальное сжатие создает герметичное уплотнение между фитингом, феррулой и трубкой и дает название компрессионному фитингу.
Успех компрессионных фитингов в конкретном случае может зависеть от ряда факторов. Главными среди них являются конструкция фитингов и наконечников, выбор трубок и процедура установки.
Обжимные кольца
Обжимное кольцо является основным уплотняющим компонентом узла компрессионного фитинга, и они могут быть изготовлены из самых разных материалов, от нержавеющей стали до графита. Однако большинство наконечников на рынке изготавливаются из металлов. Металлические наконечники привлекательны тем, что они стабильны в широком диапазоне температур и могут выдерживать сжимающие нагрузки без ослабления. Обычно уплотнения «металл-металл» считаются негерметичными (например, резьбу металлических труб часто армируют трубной лентой). Втулки, однако, специально разработаны для обеспечения оптимального прилегания как к трубке, так и к корпусу фитинга. Некоторые из ключевых факторов конструкции наконечника включают в себя:
Форма втулки
Форма втулки и угол сопряжения корпуса фитинга являются критическими факторами надежности компрессионного уплотнения.
Оба компонента должны быть скошены таким образом, чтобы феррула правильно сжималась при затягивании гайки, сохраняя при этом осевое совмещение с трубкой. Кроме того, относительные углы обжимного кольца и корпуса фитинга будут определять, насколько линейное движение преобразуется в радиальное сжатие и какой уровень контакта («линейный контакт» или «поверхностный контакт») достигается с трубкой. Равномерное сжатие «линейного контакта» по всей окружности феррулы создаст наиболее надежное уплотнение. С этой целью также важно, чтобы наконечник имел острую переднюю кромку.
Цельные и двухкомпонентные феррулы
Большинство основных компрессионных фитингов имеют одинарную феррулу. Конструкции с одним наконечником сводят к минимуму общее количество компонентов и надежно работают при изготовлении из более мягких материалов (например, из пластика или латуни). Однако в случае более твердых материалов, таких как сталь, крутящий момент часто передается от нажимной гайки к ферруле при затягивании гайки.
Результирующее вращение может привести к асимметричному сжатию наконечника или к смещению во времени из-за остаточного крутящего момента. В нержавеющих сталях вращение ферулы также может привести к заеданию и стать причиной постоянных утечек. Добавление дополнительного свободно вращающегося заднего феррула может отсоединить гайку от переднего феррула, препятствуя передаче крутящего момента.
Асимметричные и симметричные наконечники
Цельные наконечники часто бывают асимметричными или симметричными. Обе версии симметричны в радиальном направлении, чтобы обеспечить равномерное уплотнение по наружному диаметру трубки. Вместо этого симметрия/асимметрия относится к ориентации относительно гайки.
Асимметричный наконечник имеет форму конуса и может быть помещен в корпус фитинга только в одном направлении (обычно кончиком конуса обращен к корпусу фитинга). Симметричные наконечники выглядят как два конуса, расположенные спиной к спине, и их можно вставлять в корпус фитинга в любом направлении.
Это упрощает сборку в приложениях, где используется много фитингов, а время сборки имеет решающее значение.
Недостатком симметричных обжимных колец является то, что они с большей вероятностью будут смещаться относительно оси трубки, создавая небольшие утечки. Это особенно верно при использовании в сочетании с жесткими пластиковыми трубками. По этой причине асимметричные наконечники обычно предпочтительны для высокотехнологичных приложений. Асимметричные наконечники также позволяют использовать двухкомпонентные конструкции наконечников, как описано выше.
Трубка
Компрессионные фитинги чаще всего используются с жесткими трубками, поскольку стенка трубки должна быть достаточно жесткой, чтобы выдерживать сжимающие усилия, создаваемые обжимным кольцом. Обычно используются металлические трубки (например, из нержавеющей стали или меди) и жесткие пластиковые трубки (например, из PEEK, нейлона, Teflon®, Kynar® или полиэтилена).
Использование более мягких трубок (таких как полиуретановые или виниловые) обычно не рекомендуется с компрессионными фитингами, поскольку стенка трубки может разрушиться или отойти от феррулы.
Это сводит на нет удерживающую способность феррулы, а также может помешать ферруле создать герметичное уплотнение по всему диаметру трубки. Если есть конкретная конструктивная проблема (например, малый радиус изгиба), которая требует более мягких трубок, важно укрепить стенку трубки. Некоторые производители предлагают для этой цели вставки для трубок. Вставка трубки, обычно изготовленная из металла, вдавливается в мягкую трубку и поддерживает стенку трубки, чтобы она не схлопывалась при сжатии обжимной втулки.
При выборе наилучших трубок для конкретного применения необходимо учитывать физические и химические характеристики различных материалов трубок. Хорошей практикой является обращение за технической поддержкой к поставщику труб при работе над новой конструкцией. К ключевым факторам относятся: экстремальные значения давления и температуры, условия окружающей среды, условия вибрации, совместимость с жидкостями и минимальный радиус изгиба. Помимо этих общих соображений, при сборке компрессионных фитингов следует учитывать еще несколько конкретных факторов, таких как:
Трубка из тефлона (ПТФЭ)
Трубка из ПТФЭ является популярным материалом для изготовления трубок, поскольку она устойчива к большинству химических веществ, выдерживает относительно высокое давление, имеет низкое газовыделение и более гибкая, чем металлические трубки.
Одним из ключевых конструктивных факторов при использовании такого типа трубок является их склонность к «холодному течению» или деформация под действием сжимающей нагрузки. Это может привести к возникновению утечек с течением времени, так как стенка трубки начинает сползать (холодный поток) от феррулы. Проблема текучести на холоде усугубляется, когда трубка подвергается воздействию высоких температур, и может возникать, даже если фитинги правильно установлены и изначально не имеют утечек.
Одним из решений этой распространенной проблемы является встраивание в корпус фитинга избыточного уплотнения, такого как внутреннее уплотнительное кольцо. Этот вторичный уплотнительный элемент создает радиальное уплотнение по внешнему диаметру трубки, независимо от уплотнения, создаваемого обжимным кольцом. Это конструктивный подход «пояс и подтяжки», но он доказал свою высокую эффективность в решении проблемы утечки холодного потока.
Металлические трубы
Способ изготовления металлических труб может существенно повлиять на их характеристики при использовании компрессионных фитингов.
Трубка должна быть гладкой и не иметь шероховатостей или линий экструзии, которые могут создать путь утечки через феррулу. Кроме того, трубки, которые хранились в бухтах, часто могут иметь асимметричный диаметр, что препятствует даже сжатию. В то время как эластомерное уплотнение может деформироваться, чтобы соответствовать этим небольшим изменениям, уплотнение металл-металл компрессионного фитинга менее щадящее. Также важно, чтобы конец каждой секции был обрезан под прямым углом, чтобы трубка располагалась симметрично в корпусе фитинга.
Установка
Инструкции по установке компрессионных фитингов различаются в зависимости от производителя и конкретной конструкции фитинга. Следует внимательно следовать процедурам сборки, рекомендованным производителем. Однако в процедуре установки почти всех компрессионных фитингов есть несколько общих элементов:
Расстояние в зависимости от крутящего момента
Обычно процедура затяжки компрессионного фитинга указывается с использованием вращения гайки в качестве ключевого показателя, а не крутящего момента.
Компрессионные гайки имеют резьбу, а это означает, что количество оборотов гайки напрямую связано с линейным сжатием наконечника в зависимости от шага резьбы. С другой стороны, крутящий момент может сильно различаться в зависимости от материала фитинга и втулки, смазки, степени истирания (для фитингов из нержавеющей стали) и других факторов.
Плотнее не значит «лучше»
Часто при сборке фитингов монтажники и инженеры исходят из того, что «чем плотнее, тем лучше». Это не относится к компрессионным фитингам. Как описано выше в разделе «Феррулы», оптимальное уплотнение создается линейным контактом между феррулой и трубкой. Недостаточное затягивание нажимной гайки не деформирует обойму в достаточной степени, чтобы создать этот контакт, но чрезмерное затягивание приведет к чрезмерной деформации обоймы, создавая поверхностный контакт. Поверхностный контакт ослабляет уплотнение и часто приводит к утечкам
Разборка и повторная сборка
Простота сборки и разборки является одной из причин, почему компрессионные фитинги так широко используются.
Разборка заключается в простом ослаблении нажимной гайки или винта. Повторная сборка может быть выполнена так же, как и первоначальная сборка, хотя обычно требуется меньше оборотов гайки, поскольку феррула уже прижата к трубке. Однако важно отметить, что компрессионные фитинги могут быть разобраны и собраны только несколько раз, прежде чем следует заменить обжимные кольца и/или корпус фитинга, чтобы обеспечить герметичное уплотнение.
Смешивание и сопоставление компонентов
Даже если компоненты двух разных производителей выглядят одинаково внешне, они часто будут различаться по основным внутренним размерам, таким как конусность втулки/корпуса, длина втулки, размер и шаг резьбы. Таким образом, смешивание и сопоставление компонентов от разных производителей может в лучшем случае дать разные результаты и обычно не рекомендуется.
Соображения по применению
Компрессионные фитинги часто выбирают по причинам, выходящим за рамки простого уплотнения и простоты использования.
Во многих случаях высокое давление и температура требуют использования жестких трубок, которые несовместимы со многими другими типами фитингов. В других областях применения, таких как лабораторные инструменты, опасения по поводу загрязнения делают привлекательными свойства трубок и компрессионных фитингов из нержавеющей стали в отношении стерильности и низкого газовыделения. Существуют и более специализированные приложения; модифицированные компрессионные фитинги могут быть идеальным способом добавить термопару в систему под давлением, чтобы получить больше данных о процессе.
Некоторые особенности применения включают:
Применения высокого давления
Компрессионные фитинги являются идеальным выбором для применений высокого давления. В сочетании с материалом труб высокого давления, таким как сталь, большие компрессионные фитинги часто можно использовать при давлении, превышающем 10 000 фунтов на квадратный дюйм. Номинальное давление уменьшается в миниатюрной сфере из-за более компактных размеров, но компрессионные фитинги Beswick из нержавеющей стали, например, по-прежнему рассчитаны на 3000–5000 фунтов на квадратный дюйм в зависимости от модели.
Этого более чем достаточно для использования в приложениях с CO2 в баллонах под высоким давлением, в водородных топливных элементах, в аэрокосмической технике и т. д.
Ключом к использованию компрессионных фитингов при высоком давлении, особенно с газами, является целостность уплотнения ферулы. В то время как более простые конструкции (например, цельная обжимная втулка или нетермообработанные обжимные втулки) могут быть достаточными при более низких давлениях, для применений с высоким давлением требуются прочные компоненты, обеспечивающие более надежное уплотнение.
Применения с высокой чистотой
Многие применения в таких отраслях, как медицина, полупроводники и приборостроение, требуют, чтобы все компоненты были как можно более инертными и свободными от загрязнений. Компрессионные фитинги значительно облегчают эти задачи. Использование трубок из нержавеющей стали или инертного пластика (например, ПТФЭ) позволяет инженерам избежать загрязняющих веществ, образующихся из материалов трубок с высоким газовыделением.
Кроме того, компрессионные гайки и обжимные кольца часто полностью металлические, и их легче обрабатывать в автоклаве, чистить или стерилизовать, чем фитинги, содержащие пластик или внутренние эластомеры.
Одним из факторов, который следует учитывать при использовании в этих областях высокой чистоты, является истирание. Заедание на компрессионных фитингах может произойти между резьбой гайки и корпуса или между корпусом и феррулой. Заедание обычно наиболее распространено, когда фитинги подверглись тщательной очистке, в результате которой удаляются все остатки масла. Легкие случаи истирания могут проявляться в виде небольших царапин или зазубрин, в то время как в более серьезных случаях компоненты могут склеиваться или сдираться с корпуса фитинга.
В этих случаях крайне важно использовать наконечники, устойчивые к истиранию. Также может быть полезно использовать летучую смазку, такую как изопропиловый спирт, для временной смазки сопрягаемых поверхностей во время затягивания накидной гайки.
Спирт смазывает поверхности из нержавеющей стали во время сборки, а затем полностью испаряется, не оставляя следов или загрязнений.
Заключение
Компрессионные фитинги широко используются в ряде отраслей промышленности и могут использоваться практически в любой гидродинамической конструкции. Среди их многочисленных преимуществ — возможность соединения с металлическими и твердыми пластиковыми трубками, высокие номинальные значения давления и температуры, коррозионная стойкость и простота соединения. Несмотря на то, что с компрессионными фитингами также связано множество проблем, существуют «специальные хитрости», которые могут помочь обеспечить успешную конструкцию. Нет двух одинаковых приложений! Чтобы узнать больше о компрессионных фитингах или определить, подходят ли компрессионные фитинги для вашей конструкции, обратитесь к инженеру Beswick по применению.
Использование компрессионных фитингов для установки сантехнических приборов
Компрессионный фитинг — это сантехнический эквивалент застежки.
галстук… если кто-то не дернет его, никто не станет мудрее! Компрессионные фитинги
имеют схожие характеристики… они легко сочетаются друг с другом, но склонны к некоторым
проблемы, связанные со стрессом, если вы не выбираете их применение
мудро!
Что такое компрессионный фитинг?
Компрессионный фитинг — это тип соединения, используемый для соединения двух труб или труба к приспособлению или клапану. Он состоит из трех частей… компрессионная гайка, компрессионное кольцо и компрессионное седло. Как и ты на схеме слева видно, что гайка надевается на трубу, затем компрессионное кольцо.
Труба вставляется в фитинг (в данном случае запорный вентиль унитаза) и гайка затягивается. По мере затягивания гайки сжатие кольцо вдавливается в седло, заставляя его прижиматься к трубе и накидная гайка, обеспечивающая водонепроницаемое соединение. Обычно, то есть.
Каковы преимущества и недостатки компрессионных фитингов, и как насчет перечисления некоторых основных руководства по их установке и использованию, основанные на здравом смысле?
Хотя может показаться, что основное преимущество компрессионных фитингов заключается в их
простота сборки, их реальное преимущество в простоте разборки !
Если вы посмотрите по всему дому, вы увидите, что использование компрессионных
фурнитура обычно ограничивается приборами и приспособлениями, которые.
В настоящее время повсеместное использование компрессионных фитингов в домах удобно соответствует появлению самодельных, удобных в использовании приспособлений и Техника. В конце концов, если вы хотите продавать краны людям с ограниченными навыками, вы хотите сделать их установку максимально безболезненной. Следовательно, сжатие арматура!
Но компрессионные фитинги имеют темную сторону и могут протекать при неправильном использовании. Вот мои правила использования компрессионных фитингов. Если ты им не следуешь, можешь пожалеть!
Компрессионные фитинги должны использоваться на стационарных только соединения…
Если вы критически относитесь к компрессионным фитингам,
очевидно одно.
Обычно компрессионный фитинг используется для соединения медных трубок с машина, которая делает лед. Чтобы тонкая трубка 1/4 дюйма не перекручивалась и не изгибалась при холодильник отодвинут к стене, избыток труб обычно «свернутый» за холодильником. Это действует как пружина, расширяя когда холодильник выдвигают, и сжимают, когда холодильник толкают назад.
Проблема возникает, если трубка не закреплена прочно на задней части
холодильник. Без этого зажима трубка создает вращательное напряжение на
компрессионный фитинг при перемещении холодильника и со временем может вызвать
трубки вращаться внутри фитинга или даже ослабить компрессионную гайку, что приведет к
“невидимая” утечка за холодильником. Это может быть особенно
неприятная утечка, потому что она может пропитать пол без улик, пока ущерб не будет
суровым.
.. или пока дружелюбные семейные муравьи-плотники не найдут хороший, влажный
древесина!
Двойные компрессионные фитинги для удлинения труб…
Еще одно применение компрессионных фитингов, сертифицированное как НЕТ, — это удлинение. труб с помощью прямого или углового двойного компрессионного фитинга (слева). О единственный раз, когда это приемлемо под раковиной, где нет движения или стресса. Если есть даже вероятность того, что компрессионное соединение будет подвергаться вращательному движению или воздействия любого рода, лучше использовать припой или “пот”, вместо этого подключение.
Компрессионные фитинги предназначены для однократного использования. но тебе может повезти…
Каждый компрессионный фитинг немного
различается тем, как он ориентируется при затягивании… но иногда
фитинг можно использовать повторно. Подключение льдогенератора холодильника и посудомоечной машины
связи два, которые приходят на ум. Если вы решили попробовать установить связь
используя имеющиеся несъемные кольцо и гайку, обязательно смажьте
кольцо и резьбу на накидной гайке.
Вы улучшите свои шансы на
удачная печать..
Компрессионное кольцо нельзя снимать с трубки после того, как оно было использовано. Если вы не можете получить герметичное соединение, трубка за кольцом должна быть вырезал и поставил новое кольцо. Хотя компрессионные гайки часто можно использовать повторно, Я бы не рекомендовал этого делать, потому что старая гайка может быть слегка деформирована и ухудшить качество нового соединения.
Всегда смазывайте резьбу компрессионной гайки перед установка…
Нет, я не лишний. Это просто хорошая практика для смазки новых компрессионных фитингов, поэтому я подумал, что упомяну об этом… Для записи!
Не затягивайте фитинг слишком сильно, особенно при с помощью пластиковой трубы…
Существует точка, за которой затягивание
компрессионная гайка больше не даст никакого усиления. Как только вы встретите сопротивление в
поворачивая, затяните не более чем на пол-оборота. Проверьте соединение с помощью
слегка включив воду.
Если есть утечка, выключите воду и
затягивайте нажимную гайку не более чем на четверть оборота за один раз, пока все
течь прекращается. Это один из тех «обидчивых» навыков, которые вы
развиваться со временем, поэтому не ожидайте идеального соединения без утечек с первого раза.
пытаться. Даже нам, измученным старым профессионалам, приходится иногда настраивать соединения, чтобы получить
они правы!
Если старый компрессионный фитинг начинает протекать, может получится спасти!
Просто слегка ослабьте накидную гайку, затем затяните ее немного выше исходного положения. Ослабление в первую очередь – это старый трюк слесаря-трубопровода… он разрушает сопротивление времени и коррозию на резьбе компрессионной гайки, облегчая затяжку. Если это не сработает или если накидная гайка не будет затягиваться, ослабьте ее, нанесите на резьбу немного сантехнической смазки и повторите попытку.
Если вы соединяете пластиковые трубки с компрессионный фитинг, не используйте металлическое компрессионное кольцо.
