Воздушный компрессор: назначение, принцип работы, виды

Редко какое предприятие обходится без использования сжатого воздуха. На одних предприятиях его применяют для нанесения покрытий на различные поверхности, на других для обеспечения работы штамповочного оборудования. Для получения сжатого воздуха используют компрессор.

Назначение и принцип действия

Что такое компрессор? Официальное определение звучит следующим образом — устройство, предназначенное для сжатия газов и перекачивания их к потребителям, называют воздушным компрессором. Как он работает? Принцип действия устройства довольно прост, атмосферный воздух поступает в механизм, который выполняет его сжатие. Для этого могут быть использованы разные методы, о них речь пойдёт ниже. Механизм, сжимающий воздух, определяет устройство и принципы работы компрессора. Для эффективной работы оборудования его необходимо подключить к электрической сети и воздушной сети, по которой будет передаваться сжатый воздух. Схема подключения электродвигателя, как правило, указывается в инструкции по эксплуатации.

Виды компрессоров

На рынке промышленного оборудования существует множество предложений по поставкам этих устройств. Его можно разделить на те, которые применяют в промышленности, и которые используют в быту, например, для накачивания автомобильных колес. Все эти устройства могут работать от разных типов привода. Компрессор воздушный электрический 220 В, как понятно из названия работает от электрического силового агрегата с напряжением 220 В. Но, существуют и устройства, работающие от напряжения 380 В.

Дизельный компрессор, работает от двигателя внутреннего сгорания, работающего на дизельном топливе. Использование такого оборудования довольно популярно среди строителей, оно используется тогда, когда отсутствует возможность подключения установок на электроприводе. Установки, работающие на дизельном топливе, обеспечивают эксплуатацию на удаленных строительных площадках.

Атмосферный воздух подается в головку блока цилиндров, в котором установлены поршни. Силовая установка, в свою очередь передаёт крутящий момента на вал, обеспечивающий движение поршней в цилиндре. Именно там и происходит сжатие воздуха до необходимых параметров. После сжатия он направляется в воздушную систему предприятия. Поршневые компрессоры различают на масляные и безмасляные. Масляный отличается тем, что для его эффективной работы в него заливают специальное масло, снижающее силу трения между трущимися деталями и узлами устройства. Это повышает его эксплуатационный ресурс.

Существует множество способов передачи крутящего момента от двигателя на исполнительный механизм. При изготовлении компрессоров чаще все применяют муфты или ременные передачи. Устройство, на котором установлен последний тип, называют ременный компрессор.

Перечисленные виды оборудования, применяют практически во всех отраслях промышленности, они отличаются друг от друга производительностью, размерами и рядом других параметров. Но, конечно, главная характеристика — это размер давления, которое может создать компрессор.

Компрессоры воздушные различают по принципу работы, об этом ниже.

Поршневые агрегаты

Поршневые компрессоры — это один из самых распространённых типов этого оборудования. Как уже отмечалось выше сжатие воздуха, происходит под действием поршней, перемещающихся внутри гильз. Для обеспечения нужд промышленности применяют поршневые компрессоры высокого давления. Они могут работать как от двигателя внутреннего сгорания, так и от электрического двигателя. Промышленный компрессор высокого давления создаёт от 40 до 500 бар. Компрессоры этого типа отличаются высоким КПД и моторесурсом до 2000 часов. Поршневые компрессоры производят как в стационарном, так и в мобильном исполнениях. Для их перемещения используют шасси на колесном или гусеничном ходу.

Это довольно сложное устройство, в его конструкции предусмотрены маслосъемные кольца, фильтры для очистки масла и воздуха, управляющая автоматика и это обуславливает то, что для поддержания этого устройства в работоспособном состоянии требуется квалифицированный персонал и специальный инструмент и приспособления.

Мембранный компрессор

Газ сжимается в таком устройстве под действием мембраны, которая выполняет возвратно — поступательное движение. Мембрану приводит в движение шток, который закреплён на коленвале.

Мембранная пластина фиксируется к рабочей камере и таким образом отпадает необходимость использования дополнительных деталей, например, поршневых колец, уплотнительных устройств и пр.

Воздушный компрессор мембранного типа отличается следующими параметрами:

  • герметичностью;
  • стойкостью к действию коррозии;
  • высоким уровнем компрессии;
  • надежностью конструкция;
  • безопасностью в эксплуатации и простотой обслуживания.

Компрессор с ременным приводом мембранного типа отличается тем, что рабочая среда вступает в контакт только с мембраной и внутренними полостями камеры. При этом она не вступает в контакт с атмосферой. Такое устройство применяют для перекачки вредных и токсичных веществ.

Еще одно достоинство мембранного изделия заключается в том, его нет необходимости смазывать, это снижает риск загрязнения транспортируемой рабочей среды.

Объемные компрессоры

Устройство, в котором процесс получения сжатого воздуха происходит путем уменьшения его объема, называют объемным компрессором. К ним относят следующие типы оборудования:

  • безмасляные винтовые компрессоры;
  • дизельные поршневые компрессоры;
  • воздушные компрессоры бытовые.

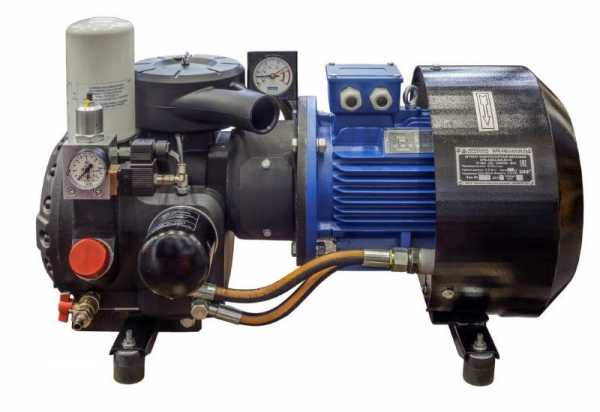

Винтовые компрессоры

История этого оборудования началась в 1934 году. Винтовые компрессоры отличает высокая надежность, небольшие габариты, низкая металлоемкость обусловили высокий потребительский спрос на оборудование этого класса. Применение этого оборудования позволяет снизить расходы на электрическую энергию до 30%. Установки этого типа устанавливают на мобильных компрессорных станциях, судовых и других холодильных установках.

В качестве рабочего органа использованы винтовые роторы, на которых нанесены впадины. Их устанавливают в корпус, который может быть разобран по нескольким плоскостям. В нем проделаны отверстия и выточки для установки и подшипников. Кроме того, в корпусе сформированы камеры всасывания и нагнетания воздуха. Насосы этого типа отличаются производительностью.

Эти изделия могут развивать давление от 8 и до 13 атм., при этом расход воздуха может быть от 220 до 12400 литров в минуту.

Довольно часто одна единица такого оборудования, может заменить собой несколько единиц компрессоров, устанавливаемых в производственных цехах.

При установке и запуске в промышленную эксплуатацию подобных компрессоров целесообразно на входе установить устройство для очистки воздуха от излишней влаги. Некоторые производители комплектуют свои изделия такими фильтрами.

Пластинчато-роторные компрессоры

Компрессоры этого класса работают на том же, что и поршневые, то есть, на вытеснении. Передача энергии осуществляется во время сжатия. Рабочая среда во время засасывания попадает в рабочую камеру, ею объем уменьшается при перемещении ротора. Это сжатие и приводит к увеличению давления и уходу сжатого воздуха через патрубок.

Компрессоры этого типа могут создавать давление до 0,3 МПа, носят название воздуходувками, и те, которые нагнетают более высокое давление, называют компрессорами.

Устройства этого типа отличают следующие достоинства:

Более стабильный, уравновешенный ход, обеспечивает отсутствие возвратно — поступательного движения. Конструкция этого оборудование предусматривает возможность прямого соединения в электрическим силовым агрегатом. Вес ротационного компрессора будет ниже, чем поршневого с аналогичными характеристиками. В конструкции не предусмотрено использование клапанов. То есть уменьшается количество деталей трущихся друг о друга.

Динамические компрессоры

Компрессоры этой группы подразделяют на два типа — центробежные и осевые. У первых, воздух под воздействие центробежной силы отбрасывается к внешней части рабочего колеса. Таким образом, с всасывающей стороны образуется разреженное пространство. Газ постоянно попадает в рабочую камеру, после прохождения колеса, воздух направляется в диффузор (устройство гашения скорости потока), где, собственно, и повышается его давление.

У оборудования осевого типа воздух продвигается вдоль ротора, а сжатие осуществляется в результате изменения скорости его продвижения между лопатками ротора и направляющего устройства.

Эти компрессоры можно классифицировать по следующим свойствам:

  1. Давлению на выходе, те, которые обеспечивают давление в пределах 0,015 МПа, называют вентиляторами или воздуходувками.
  2. По количеству ступеней сжатия.
  3. По ходу движения воздуха. Если он двигается вдоль оси ротора, то это центробежные, если поперёк, то осевые. Существуют устройства, где воздух движется по диагонали.
  4. По типу привода — он может быть электрическим, паровым или газотурбинным.

Роторные компрессоры применяют в авиационных  двигателях. С его помощью нагнетают воздух для подачи в камеру сгорания.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — мв минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды равной 20 градусам Цельсия.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации. Они обладают малыми габаритно-весовыми параметрами. Плавностью подачи воздуха и они не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но, вместе с этим, у них КПД, несколько ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

За многие годы эксплуатации подобного оборудования спроектировано и введено в эксплуатацию множество устройств с различными характеристиками, в частности современные машины способны обеспечить производительность до 200 мв минуту, при скорости вращения колеса 250 оборотов в секунду. И все это при малых габаритно-весовых параметрах.

Агрегатирование компрессоров

Процесс монтажа компрессора и силовой установки на раму, называют агрегатирование. В связи с тем, что устройства поршневого типа обладают вибрацией, необходимо проектировать и изготавливать фундамент с учетом этих характеристик.

Особенность безмасляных приборов

Эти устройства нашли свое применения там, где необходимо обеспечить высокие требования к чистоте воздуха. Их устанавливают в медицинских учреждениях, предприятиях фармацевтической и химической промышленности. Справедливости ради надо сказать, что эти устройства относят к наиболее доступным устройствам в части их стоимости. Эти компрессоры отличаются простотой в эксплуатации и обслуживании. Это говорит о том, что нет необходимости в подготовленном персонале, и при установке их на рабочее место не предъявляются какие-то особые требования.

Но безмасляные компрессоры обладают некоторыми недостатками, например, излишним шумом, который возникает во время работы. Но, производители смогли решить эту проблему, устанавливая на эти изделия звукозащитные кожухи.

Выбирая безмаслянный компрессор необходимо обратить внимание на мощность устройства, их производительность и параметры рабочего давления, которые показывают приборы, устанавливаемые на компрессор. Нельзя забывать и об объеме ресивера. Как правило, в устройство компрессора устанавливают емкости объемом 50 литров.

Преимущества масляных агрегатов

Самый распространенный метод снижения трения, возникающего при работе различных деталей и узлов, является их смазывание. Это позволяет снизить нагрузку на изделие в целом, в частности, на его ключевую деталь — двигатель.

Для решения, этой задачи применяют специальные, компрессорные масла, которые можно использовать в различных условиях эксплуатации.

Компрессоры такого типа в производстве обходятся дешевле. Поэтому, стоимость такого оборудования существенно дешевле, чем безмасляные аналоги. Но в эксплуатации, они обходятся дороже. Это вызвано тем, что в процессе эксплуатации вместе удалением воздуха из рабочей зоны, происходит выброс масла. Кстати, его необходимо заменять через каждые 2 000–3 000 часов эксплуатации.

Так как в сжатом воздухе присутствуют микрочастицы масла, в систему приходится устанавливать маслоулавливающие элементы, например, фильтры. Через определенное количество времени их так же необходимо заменять, а это усложняет обслуживание, и требует дополнительных расходов на приобретение заменяемых фильтров.

Тем не менее, несмотря на принимаемые меры, воздух, прошедший через масляный компрессор полностью очистить не представляется возможным. Например, после обработки воздуха на винтовом устройстве его загрязнение равно 3 мг на один кубометр. Чистота воздуха после его обработки на поршневом компрессоре, напрямую зависит от уровня износа его деталей и узлов.

Это привело к тому, что в отдельных технологических процессах использование масляных компрессоров запрещено.

Особенности эксплуатации

Штатная работа компрессора прежде зависит от работы всех его узлов и деталей. В частности, впускных и выпускных клапанов. Внутри компрессора, где происходит распределение воздуха, устанавливается определенное количество золотников, распределителей и клапанов. В компрессорах устанавливают клапана следующих типов — тарельчатые, пластинчатые, шпиндельные и пр.

Для того чтобы оборудование не снижало показатели мощности и не расходовал лишнюю мощность, клапаны, которые установлены в компрессоре, должны быть притерты и не должны пропускать воздух. При их выработке клапанов их необходимо срочно заменить. Повышенный расход воздуха может рано или поздно привести к сокращению срока эксплуатации оборудования.

Запаздывание срабатывания клапана приводит к появлению стуков, стук говорит о том, что происходит износ посадочного места. Ко всему прочему, стук может говорить о том, что произошло защемление верхней его части в корпусе.

Бесшумность работы компрессора — это, своего рода показатель качества настройки и соответственно работы устройства в целом.

Правила безопасности

На строительных площадках и производстве широко применяют компрессорные установки различного принципа действия и назначения. Компрессоры могут быть стационарно установлены на бетонные фундаменты или мобильными, то есть, установленными на шасси.

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

  1. На компрессоре должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращают превышение допустимого рабочего предела.
  2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
  3. На этом оборудовании должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
  4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
  5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
  6. Кроме этого, в компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

За установленным оборудованием, должен быть установлен соответствующий надзор и техническое обслуживание. При этом надо помнить, что обслуживание и регламентные работы должен проводить подготовленный персонал. То оборудование, которое стоит на гарантии поставщика, должны обслуживать специалисты из соответствующих сервисных центров.



В частности, при промывке узлов и деталей компрессора, должны быть использованы только те жидкости и составы, которые рекомендованы производителем этого оборудования. Емкости для хранения, сжатого воздуха должны быть установлены предохранительные клапаны, сливной кран, манометр. В соответствии с требованиями эксплуатационной документацией, эти емкости (ресиверы) должны проходить регламентное обслуживание и испытания. Об их результатах должны быть сделаны записи в журнале обслуживания.

При организации эксплуатации компрессорного и сопутствующего оборудования необходимо пользоваться руководящими и другими нормативными документами, обнародованными контрольными органами, например, Ростехнадзора.

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

  1. Расход воздуха (производительность).
  2. Рабочее давление.
  3. Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

  1. Расчёт количества воздуха при непрерывной эксплуатации.
  2. Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Системы управления компрессорного оборудования

Для обеспечения того, чтобы воздух находился под постоянным давлением в компрессорных системах, устанавливают регулирующее оборудование. Самая простая система состоит из датчика давления и простейшей системы настройки.  Она позволяет поддерживать в ресивере постоянное давление. При превышении заданных параметров происходит отключение компрессора, а после того, как давление упало до определенного минимума, срабатывает автоматика и включает компрессор. Такие, или почти такие системы, устанавливают практически на всех компрессорных установках. Их наличие обеспечивает безопасную эксплуатацию оборудования.

Бытовые устройства

Для выполнения определенных работ, которые выполняют дома или в гараже применяют бытовые компрессоры. Как правило, это небольшие по размеру поршневые компрессоры с электроприводом. Мощность такого изделия составляет 2,2 кВт. Такие компрессоры в состоянии нагнетать воздух до 8 атм.

По большей части они могут спокойно обеспечивать давление 10 атм. Для хранения сжатого воздуха используют ресиверы емкостью до 100 литров.

Как правило, их используют при выполнении окрасочных работ, внутренних и наружных.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Компрессор - это... Что такое Компрессор?

        устройство для сжатия и подачи воздуха или другого газа под давлением. Степень повышения давления в К. более 3. Для подачи воздуха с повышением его давления менее чем в 2—3 раза применяют воздуходувки (См. Воздуходувка), а при напорах до 10 кн/м2 (1000 мм вод. cm.)Вентиляторы. К. впервые стали применяться в середине 19 в., в России строятся с начала 20 в.          Основы теории центробежных машин были заложены Л. Эйлером, теория осевых К. и вентиляторов создавалась благодаря трудам Н. Е. Жуковского (См. Жуковский), С. А. Чаплыгина и других учёных.

         По принципу действия и основным конструктивным особенностям различают К. поршневые, ротационные, центробежные, осевые и струйные. К. также подразделяют по роду сжимаемого газа (воздушные, кислородные и др.), по создаваемому давлению рн (низкого давления — от 0,3 до 1 Мн/м2, среднего — до 10 Мн/м2 и высокого — выше 10 Мн/м2), по производительности, то есть объёму всасываемого Vвс (или сжатого) газа в единицу времени (обычно в м3/мин) и другим признакам. К. также характеризуются частотой оборотов n и потребляемой мощностью N.

         Поршневой К. в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Для сообщения поршню возвратно-поступательного движения в большинстве поршневых К. имеется кривошипно-шатунный механизм с коленчатым валом. Поршневые К. бывают одно- и многоцилиндровые, с вертикальным, горизонтальным, V- или W-oбразным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия. Действие одноступенчатого воздушного поршневого К. заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения. При этом в рабочем цилиндре 4 из-за, увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр. При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в К. его температура значительно повышается. Для предотвращения самовозгорания смазки К. оборудуются водяным (труба 10 для подвода воды) или воздушным охлаждением. При этом процесс сжатия воздуха будет приближаться к изотермическому (с постоянной температурой), который является теоретически наивыгоднейшим (см. Термодинамика). Одноступенчатый К., исходя из условий безопасности и экономичности его работы, целесообразно применять со степенью повышения давления при сжатии до β = 7—8. При больших сжатиях применяются многоступенчатые К., в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений — выше 10 Мн/м2. В поршневых К. обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования. Простейший из них — регулирование изменением частоты вращения вала.

         Ротационные К. имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые К., имеющие ротор 2 с пазами, в которые свободно входят пластины 3. Ротор расположен в цилиндре корпуса 4 эксцентрично. При его вращении по часовой стрелке пространства, ограниченные пластинами, а также поверхностями ротора и цилиндра корпуса, в левой части К. будут возрастать, что обеспечит всасывание газа через отверстие 1. В правой части К. объёмы этих пространств уменьшаются, находящийся в них газ сжимается и затем подаётся из К. в холодильник 5 или непосредственно в нагнетательный трубопровод. Корпус ротационного К. охлаждается водой, для подвода и отвода которой предусмотрены трубы 6 и 7. Степень повышения давления в одной ступени пластинчатого ротационного К. обычно бывает от 3 до 6. Двухступенчатые пластинчатые ротационного К. с промежуточным охлаждением газа обеспечивают давление до 1,5 Мн/м2.

         Принципы действия ротационного и поршневого К. в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном К. всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора. Известны другие конструкции ротационного К., в том числе винтовые, с двумя роторами в виде винтов. Для удаления воздуха с целью создания разрежения в каком-либо пространстве применяют роторные водокольцевые вакуум-насосы. Регулирование производительности ротационного К. осуществляется обычно изменением частоты вращения их ротора.

         Центробежный К. в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый К. разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного К. частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси К. к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень К. и т.д.

         Получение больших степеней повышения давления газа в одной ступени (более 25—30, а у промышленных К. — 8—12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280—500 м/сек. Важной особенностью центробежных К. (а также осевых) является зависимость давления сжатого газа, потребляемой мощности, а также кпд от его производительности. Характер этой зависимости для каждой марки К. отражается на графиках, называемых рабочими характеристиками.

         Регулирование работы центробежных К. осуществляется различными способами, в том числе изменением частоты вращения ротора, дросселированием газа на стороне всасывания и др.

         Осевой К. имеет ротор 4, состоящий обычно из нескольких рядов рабочих лопаток 6. На внутренней стенке корпуса 2 располагаются ряды направляющих лопаток 5. Всасывание газа происходит через канал 3, а нагнетание через канал 1. Одну ступень осевого К. составляет ряд рабочих и ряд направляющих лопаток. При работе осевого К. вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси К. (откуда его название) и вращаться. Решётка из неподвижных направляющих лопаток обеспечивает главным образом изменение направления скорости частиц газа, необходимое для эффективного действия следующей ступени. В некоторых конструкциях осевых К. между направляющими лопатками происходит и дополнительное повышение давления за счёт уменьшения скорости газа. Степень повышения давления для одной ступени осевого К. обычно равна 1,2—1,3, т. е. значительно ниже, чем у центробежных К., но кпд у них достигнут самый высокий из всех разновидностей К.

         Зависимость давления, потребляемой мощности и кпд от производительности для нескольких постоянных частот вращения ротора при одинаковой температуре всасываемого газа представляют в виде рабочих характеристик. Регулирование осевых К. осуществляется так же, как и центробежных. Осевые К. применяют в составе газотурбинных установок (см. Газотурбинный двигатель).

         Техническое совершенство осевых, а также ротационных, центробежных и поршневых К. оценивают по их механическому кпд и некоторым относительным параметрам, показывающим, в какой мере действительный процесс сжатия газа приближается к теоретически наивыгоднейшему в данных условиях.

         Струйные К. по устройству и принципу действия аналогичны струйным Насосам. К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные К. обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар.

         Основные типы К., их параметры и области применения показаны в табл.

         Типы компрессоров и их характеристика

        --------------------------------------------------------------------------------------------------------------------------------------------------

        | Тип компрессора                    | Предельные параметры          | Область применения               |

        |------------------------------------------------------------------------------------------------------------------------------------------------|

        | Поршневой                             VВС = 2—5 м3/мин                   | Химическая                            |

        |                                               РН = 0,3—200 Мн/м2               | промышленность,                    |

        |                                               | (лабораторно до 7000 Мн/м2)  | холодильные установки,         |

        |                                               n = 60—1000 об/мин               | питание пневматических         |

        |                                               N до 5500 квт                         | систем, гаражное хозяйство.   |

        |------------------------------------------------------------------------------------------------------------------------------------------------|

        | Ротационный                          VВС = 0,5—300 м3/мин            | Химическая                            |

        |                                               РН = 0,3—1,5 Мн/м2                | промышленность, дутье в       |

        |                                               n = 300—3000 об/мин             | некоторых металлургических  |

        |                                               N до 1100 квт                         | печах и др.                             |

        |------------------------------------------------------------------------------------------------------------------------------------------------|

        | Центробежный                       VВС = 10—2000 м3/мин            | Центральные компрессорные  |

        |                                               РН = 0,2—1,2 Мн/м2                | станции в металлургической,  |

        |                                               n = 1500—10000 (до 30000)     | машиностроительной,             |

        |                                               об/мин                                    | горнорудной,                           |

        |                                               N до 4400 квт (для                  | нефтеперерабатывающей       |

        |                                               | авиационных — до десятков  | промышленности                     |

        |                                               | тысяч квт)                              |                                                |

        |------------------------------------------------------------------------------------------------------------------------------------------------|

        | Осевой                                   | VВС = 100—20000 м3/мин        | Доменные и сталелитейные     |

        |                                               РН = 0,2—0,6 Мн/м2                | заводы, наддув поршневых     |

        |                                               n = 2500—20000 об/мин          | двигателей, газотурбинных     |

        |                                               N до 4400 квт (для                  | установок, авиационных          |

        |                                               | авиационных — до 70000 квт) | реактивных двигателей и др.   |

        --------------------------------------------------------------------------------------------------------------------------------------------------



         Лит.: Шерстюк А. Н., Компрессоры, М.—Л., 1959; Рис В. Ф., Центробежные компрессорные машины, 2 изд., М.— Л., 1964; Френкель М. И., Поршневые компрессоры, 3 изд., Л., 1969: Центробежные компрессорные машины, М., 1969.

         Е. А. Квитковская.



        Рис. 1. Поршневой компрессор: 1 — коленчатый вал; 2 — шатун; 3 — поршень; 4 — рабочий цилиндр; 5 — крышка цилиндра; 6 — нагнетательный трубопровод; 7 — нагнетательный клапан; 9 — воздухозаборник; 9 — всасывающий клапан; 10 — труба для подвода охлаждающей воды.



        Рис. 2. Ротационный пластинчатый компрессор: 1 — отверстие для всасывания воздуха; 2 — ротор; 3 — пластина; 4 — корпус; 5 — холодильник; 6 и 7 — трубы для отвода и подвода охлаждающей воды.



        Рис. 3. Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колёса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников;14 — канал для всасывания газа.



        Рис. 4. Осевой компрессор: 1 — канал для подачи сжатого газа; 2 — корпус; 3 — канал для всасывания газа; 4 — ротор; 5 — направляющие лопатки; 6 — рабочие лопатки.

dic.academic.ru

Компрессор - это... Что такое Компрессор?

Компрессор (от лат. compressio — сжатие) — устройство для сжатия и подачи газов под давлением (воздуха, паров хладагента и т. д.).

Компрессорный агрегат Corcen для перекачки паровой фазы СНГ

Компрессорная установка — совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).

Компрессоры называются дожимающими, если давление всасываемого газа существенно превышает атмосферное. Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом. При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.

Классификация

Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора.

Объёмные компрессоры

Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора. Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые, мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные) компрессоры.

Поршневые компрессоры

Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).

Роторные компрессоры

К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.

Лопастные компрессоры

Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. Характерной особенностью лопастных машин является отсутствие пульсации развиваемого ими давления. К лопастным относятся осерадиальные, осевые и вихревые машины, лопастные компрессоры также называют турбокомпрессорами.

Прочая классификация

По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т. д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).

По способу отвода теплоты — с жидкостным или воздушным охлаждением.

По типу приводного двигателя  — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.

По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.

По конечному давлению различают:

  • Вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,1..1 атм.), в некоторых специальных исполнениях - до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума[1].
  • Компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа.
  • Компрессоры среднего давления — от 1,2 до 10 МПа.
  • Компрессоры высокого давления — от 10 до 100 МПа.
  • Компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.

Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день

  • ЗАО «Невский Завод», год основания: 1857[2]
  • ОАО «Компрессор» основан в 1877 году.
  • ОАО «Полтавский турбомеханический завод» (Украина) год основания: 1885.
  • ООО "Московский компрессорный завод «Борец» год основания: 1897.
  • ОАО Бежецкий завод «АСО» год основания: 1917.
  • ПАО «Мелком» год основания: 1930.[3]
  • ОАО «Пензкомпрессормаш» год основания: 1933.
  • ОАО «Уральский компрессорный завод» год основания: 1933. [4]
  • ОАО «Казанский завод компрессорного машиностроения» год основания: 1951.
  • ОАО «Компрессорный завод» (г. Краснодар) год основания 1952.
  • ОАО НПАО «ВНИИкомпрессормаш» год основания: 1967
  • СП ООО «Орёлкомпрессормаш» год основания: 1994

Литература

  • Абдурашитов С. А. Насосы и компрессоры. — М.: Недра, 1974.
  • Михайлов А. К., Ворошилов В. П. Компрессорные машины. — М.: Энергоатомиздат, 1989. — 288 с. — ISBN 5-283-00090-7.
  • Воронецкий А. В. Современные центробежные компрессоры. — М.: Премиум Инжиниринг, 2007. — 140 с.
  • Шерстюк А. Н., Компрессоры, М.—Л., 1959

Ссылки

См. также

Примечания

dic.academic.ru

КОМПРЕССОР - это... Что такое КОМПРЕССОР?

  • КОМПРЕССОР — (ново лат., от лат. comprimere сжимать, сдавливать). 1) хирургический инструмент, употребляемый для сжатия жил и нервов, чтобы остановить кровотечение и ослабить чувствительность. 2) название всякого прибора, служащего для сжимания мягких частей …   Словарь иностранных слов русского языка

  • компрессор — уплотнитель, очиститель, нагнетатель Словарь русских синонимов. компрессор сущ., кол во синонимов: 18 • автокомпрессор (1) • …   Словарь синонимов

  • КОМПРЕССОР — устройство для сжатия и подачи какого либо газа под давлением не ниже 115 кПа. По принципу действия компрессоры аналогичны соответствующим насосам (напр., центробежный компрессор) …   Большой Энциклопедический словарь

  • Компрессор — Компрессор: машина или ее часть, которая увеличивает давление газообразной рабочей среды. Примечание Компрессор может включать в себя один или несколько каскадов повышения давления... Источник: ДИАГНОСТИРОВАНИЕ МАШИН ПО РАБОЧИМ ХАРАКТЕРИСТИКАМ.… …   Официальная терминология

  • компрессор — Ндп. нагнетатель воздуходувка газодувка эксгаустер Энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды). [ГОСТ 28567 90] Недопустимые, нерекомендуемые… …   Справочник технического переводчика

  • КОМПРЕССОР — (от латинского compressio сжатие), машина для сжатия (компрессии) воздуха или газа до избыточного давления не ниже 0,015 МПа. По устройству различают объемные (поршневые и ротационные), в которых сжатие происходит при уменьшении объема,… …   Современная энциклопедия

  • КОМПРЕССОР — КОМПРЕССОР, устройство, которое нагнетает газ или воздух под давлением. Компрессоры используют в доменных печах, вентиляционных и холодильных системах, в пневматических механизмах, а также для надувания автомобильных шин. Основными типами… …   Научно-технический энциклопедический словарь

  • КОМПРЕССОР — КОМПРЕССОР, компрессора, муж. (лат. compressor). 1. Машина для сжатия воздуха или другого газа (тех.). 2. Инструмент, которым зажимают кровеносный сосуд во время операции (мед.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • КОМПРЕССОР — КОМПРЕССОР, а, муж. Машина для сжатия воздуха, газов, паров до избыточного давления. Воздушный, кислородный к. Поршневой, ротационный к. | прил. компрессорный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • КОМПРЕССОР — (Air compressor) машина для получения сжатого воздуха. Состоит из цилиндра, внутри которого движется поршень. При переменно возвратном движении поршня воздух то засасывается через впускные клапаны, то сжимается и выталкивается через выпускные… …   Морской словарь

  • КОМПРЕССОР — машина для получения сжатого воздуха. Различают два основных типа К.: поршневые и турбинные. В зависимости от установки К. бывают стационарные и передвижные. Все конструкции К. в общем сходны с конструкциями водяных насосов, однако сжимаемость… …   Технический железнодорожный словарь

  • dic.academic.ru

    Компрессор Википедия

    Компрессорный агрегат для перекачки паровой фазы СУГ

    Компрессор (от лат. compressio — сжатие) — энергетическая машина или устройство для повышения давления (сжатия) и перемещения газообразных веществ.

    Классификация по принципу действия[ | ]

    Классификация компрессоров по принципу действия в общем и целом совпадает с таковой для насосов вообще и определяется способом перекачки газа. Таковых способов всего два: порциями фиксированного объёма и постоянным потоком. В первом случае компрессоры являются объёмными, во втором — динамическими (лопастными).

    Объёмные компрессоры[ | ]

    В объёмных компрессорах газ перекачивается порциями расчётного фиксированного объёма. Механическая основа подобных компрессоров может быть весьма различна: компрессоры могут быть поршневыми, спиральными и роторными. Роторные компрессоры, в свою очередь, бывают кулачковые, винтовые и шиберные. Также возможны прочие уникальные конструкции. В любом случае идея перекачки основана на попеременном заполнении газом некоего объёма с последующим вытеснением его далее. Производительность объёмных компрессоров определяется количеством перекачанных порций за любой интересующий период времени и линейно зависит от частоты рабочих ходов. Основное применение — накачка газа в любые ресиверы/хранилища.

    Поршневой компрессор[ | ]
    Поршневой компрессор

    Компрессор объёмного типа, в котором перемещение объёма газа происходит посредством возвратно-поступательного движения поршня в цилиндре по двухтактному принципу впуск/выпуск без какого-либо сжатия, то есть засасывание газа происходит при движени

    ru-wiki.ru

    компрессор - это... Что такое компрессор?

    КОМПРЕ́ССОР -а; м. [от лат. compressus - сжимание] Машина для сжатия и подачи газов или воздуха под давлением.

    Компре́ссорный, -ая, -ое. К-ая установка.

    устройство для сжатия и подачи какого-либо газа под давлением; степень повышения давления в компрессоре более 3,5. По принципу сжатия различают компрессоры объёмные (компримирование вследствие уменьшения объёма газа) и динамические (вследствие ускорения потока газа).

    КОМПРЕ́ССОР, устройство для сжатия и подачи воздуха или другого газа под давлением. По принципу действия и основным конструктивным особенностям различают компрессоры поршневые, ротационные, центробежные, осевые и струйные. Компрессоры также подразделяют по роду сжимаемого газа (воздушные, кислородные и др.), по создаваемому давлению (низкого давления — от 0,3 до 1 МПа, среднего — до 10 МПа и высокого — выше 10 МПа) и другим признакам.
    Поршневой компрессор в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Поршневые компрессоры бывают одно- и многоцилиндровые, с вертикальным, горизонтальным, V- или W-oбразным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия. Принцип действия одноступенчатого воздушного поршневого компрессора: во время возвратных движений поршня в рабочем цилиндре из-за увеличения объёма, заключённого между днищем поршня и крышкой цилиндра, возникает разрежение и атмосферный воздух открывает всасывающий клапан и поступает в рабочий цилиндр. При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет достаточно большим, чтобы преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан, воздух открывает последний и поступает в трубопровод. При сжатии газа в компрессоре его температура значительно повышается. Для предотвращения самовозгорания смазки компрессоры оборудуются водяным (труба для подвода воды) или воздушным охлаждением. Поршневые компрессоры используются в химической промышленности, холодильных установках, питании пневматических систем и др.
    Ротационные компрессоры имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые компрессоры, имеющие ротор с пазами, в которые свободно входят пластины. Корпус ротационного компрессора охлаждается водой, для подвода и отвода которой предусмотрены трубы. Ротационные компрессоры используются в химической промышленности, дутье в некоторых металлургических печах и др.
    Принципы действия ротационного и поршневого компрессоров в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном компрессоре всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора.
    Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал с симметрично расположенными рабочими колесами. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. Центробежные компрессоры используются в центральных компрессорных станциях в металлургической, машиностроительной, горнорудной, нефтеперерабатывающей промышленности.
    Осевой компрессор имеет ротор, состоящий обычно из нескольких рядов рабочих лопаток. При работе осевого компрессора вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси компрессора (откуда его название) и вращаться. У осевых компрессоров самый высокий КПД из всех разновидностей компрессоров. Осевые компрессоры применяют в составе газотурбинных установок, авиационных реактивных двигателей, на сталелитейных заводах и др.
    Струйные компрессоры по устройству и принципу действия аналогичны струйным насосам (см. СТРУЙНЫЙ НАСОС). К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные компрессоры обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар.
    Компрессоры впервые стали применяться в середине 19 веке, в России строятся с начала 20 века.

    dic.academic.ru

    КОМПРЕССОР - это... Что такое КОМПРЕССОР?

  • компрессор — уплотнитель, очиститель, нагнетатель Словарь русских синонимов. компрессор сущ., кол во синонимов: 18 • автокомпрессор (1) • …   Словарь синонимов

  • КОМПРЕССОР — устройство для сжатия и подачи какого либо газа под давлением не ниже 115 кПа. По принципу действия компрессоры аналогичны соответствующим насосам (напр., центробежный компрессор) …   Большой Энциклопедический словарь

  • Компрессор — Компрессор: машина или ее часть, которая увеличивает давление газообразной рабочей среды. Примечание Компрессор может включать в себя один или несколько каскадов повышения давления... Источник: ДИАГНОСТИРОВАНИЕ МАШИН ПО РАБОЧИМ ХАРАКТЕРИСТИКАМ.… …   Официальная терминология

  • компрессор — Ндп. нагнетатель воздуходувка газодувка эксгаустер Энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды). [ГОСТ 28567 90] Недопустимые, нерекомендуемые… …   Справочник технического переводчика

  • КОМПРЕССОР — (от латинского compressio сжатие), машина для сжатия (компрессии) воздуха или газа до избыточного давления не ниже 0,015 МПа. По устройству различают объемные (поршневые и ротационные), в которых сжатие происходит при уменьшении объема,… …   Современная энциклопедия

  • КОМПРЕССОР — КОМПРЕССОР, устройство, которое нагнетает газ или воздух под давлением. Компрессоры используют в доменных печах, вентиляционных и холодильных системах, в пневматических механизмах, а также для надувания автомобильных шин. Основными типами… …   Научно-технический энциклопедический словарь

  • КОМПРЕССОР — КОМПРЕССОР, компрессора, муж. (лат. compressor). 1. Машина для сжатия воздуха или другого газа (тех.). 2. Инструмент, которым зажимают кровеносный сосуд во время операции (мед.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • КОМПРЕССОР — КОМПРЕССОР, а, муж. Машина для сжатия воздуха, газов, паров до избыточного давления. Воздушный, кислородный к. Поршневой, ротационный к. | прил. компрессорный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • КОМПРЕССОР — (Air compressor) машина для получения сжатого воздуха. Состоит из цилиндра, внутри которого движется поршень. При переменно возвратном движении поршня воздух то засасывается через впускные клапаны, то сжимается и выталкивается через выпускные… …   Морской словарь

  • КОМПРЕССОР — машина для получения сжатого воздуха. Различают два основных типа К.: поршневые и турбинные. В зависимости от установки К. бывают стационарные и передвижные. Все конструкции К. в общем сходны с конструкциями водяных насосов, однако сжимаемость… …   Технический железнодорожный словарь

  • dic.academic.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
