Как выбрать бесшумный компрессор для аэрографа или собрать его своими руками

Даже начинающий художник или моделист, который пожелал воспользоваться плодами технического прогресса и купить эффективный, производительный инструмент, понимает: для аэрографа нужен компрессор. К нему предъявляются определенные требования. Можно купить специализированное устройство, соответствующее ряду критериев. А те, кто не имеет такой возможности или не нашел модели с необходимыми характеристиками собирают компрессор для аэрографа из подручных материалов и узлов.

Требования к компрессору для аэрографа

Показатель шума выступает главным для большинства потребителей. Даже те, кто нуждается в значительной производительности, предпочитают приобретать как можно более бесшумный компрессор для аэрографа.

Второй важный показатель — массогабаритные характеристики. Чем меньше устройство — тем его удобнее разместить с соблюдением всех требований вентиляции и охлаждения. Играет роль и напряжение питания. Есть и другие немаловажные критерии, по которым выбирается источник сжатого воздуха.

Максимальное давление

Практика работы огромного количества художников и моделистов показывает, что минимальное давление, достаточное для работы с жидкими красками, составляет 2 бара. Но выбирать мини компрессор для аэрографа с таким показателем, по крайней мере, нерационально. Устройство будет работать практически без перерыва. Это может привести как к его поломке, так и неприятным случаям в ходе работы. Например, к срабатыванию теплового реле и останову подачи воздуха непосредственно во время окрашивания или нанесения мелких деталей с высокой точностью. Поэтому выбирать компрессор нужно с техническим пределом создаваемого давления около 5-6 бар.

Совет! Чтобы получить максимум возможностей управления, следует обратить внимание на модели с дополнительными узлами регулирования.

Производительность

Разные типы аэрографов характеризуются собственными ступенями протока воздуха, которые необходимы для их эффективной работы. Примерная картина выглядит следующим образом:

• модели с внешним смешиванием с регулировкой только потока воздуха потребляют 10-12 л/минуту;
• модели внутреннего смешивания, с двойным зависимым регулированием требуют 12-17 л/мин;
• самый популярный среди профессионалов тип аэрографов с раздельным двойным управлением может потребовать проточности до 20 л/мин.

Исходя из вышеизложенного, рекомендации по выбору компрессора выглядят так: запас производительности до 20-25 литров в минуту, давление до 5-6 бар. Если купить подходящее специализированное устройство не получается, можно использовать более мощное. Производительность и максимальное давление при этом регулируется обвязкой.

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

1. Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
2. Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
3. В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение

. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Важно! Ресивер для аэрографа должен выдерживать давление, значительно (желательно — в разы) превышающее максимальный показатель компрессора.

Схема построения магистрали выглядит следующим образом:

• компрессор;
• ресивер, подключенный к его выходному патрубку;
• реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
• выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

1. Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
2. Редуктор формирует оптимальную параметрику выходного потока.
3. При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Виды применяемых компрессоров

Главное, что стоит понимать — все компрессоры делятся на масляные и безмасляные. Первые представляют собой самый большой сегмент предложений рынка. Это поршневые компрессоры, другие для работы с аэрографом не представляют интереса, поскольку обладают либо огромными габаритами и шумом, либо чрезмерной минимальной производительностью.

Важно! Опасность масляного компрессора — попадание нежелательных примесей в красочно-воздушную смесь. Это может вызвать самые разнообразные нарушения слоя: от брызг и клякс до отставания краски от поверхности вследствие слабой адгезии.

Масло, которое в поршневых компрессорах попадает в воздух — нежелательный элемент. Поэтому стоит выбрать устройство, у которого установлен масляный фильтр, или приобрести такой узел отдельно, если компрессор в целом удовлетворяет все потребности.

Безмасляные модели — это чаще всего мембранные компрессоры. Они обладают достаточно высокой выносливостью, производительностью. И главное, в большинстве случаев, мембранный — это тихий компрессор, что немаловажно для художников, работающих подолгу, в небольшой мастерской или собственной квартире со спящими за стенкой родственниками.

Масляные модели не пользуются большой популярностью у художников и моделистов. Тихие и небольшие не могут обеспечить нужных параметров давления и производительности. Более мощные выделяют тепло, останавливаются автоматикой — их весьма трудно использовать без элементов обвязки, если хочется долго работать аэрографом.

Мембранные безмасляные насосы весьма востребованы. Они способны:

• действовать без передышки длительное время;
• шуметь зачастую не громче блока питания персонального компьютера;
• обеспечить удобную установку благодаря компактным размерам;
• сформировать требуемую параметрику воздушного потока.

Сегодня на рынке представлены специализированные мембранные модели для работы с аэрографом от Sparmax и JAS. Последний бренд имеет своего своеобразного клона. Компрессоры Miol отличаются от JAS только страной-производителем. Первый — Украина, второй — Россия. Других отличий в конструктивных особенностях и параметрике изделий не обнаружено.

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

1. Из огнетушителя выпускается остаток газа под давлением.
2. Снимаются все пусковые и подводящие устройства.

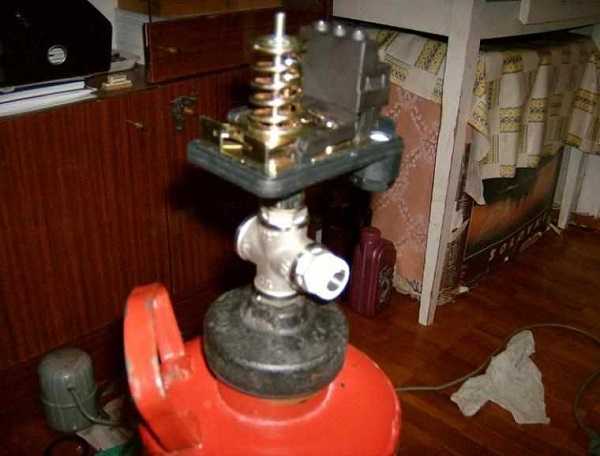

3. Устанавливается крестовина и реле давления.

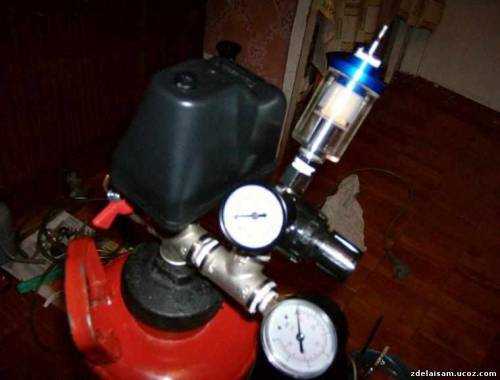

4. Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.

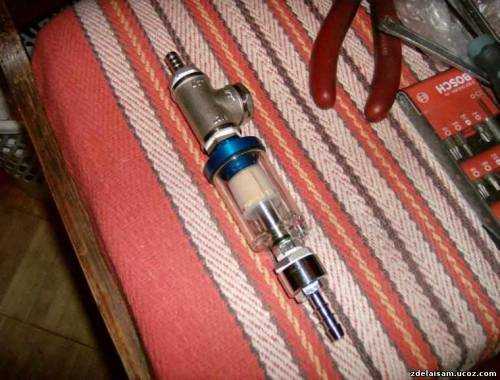

5. Собирается входной влагофильтр и подключается через шланг ко входу ресивера.


Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

• демонтировать компрессор холодильника и его систему электропитания, защиты;
• осуществить необходимые работы по созданию электропроводки;
• разместить ресивер и компрессор на одной платформе;
• установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

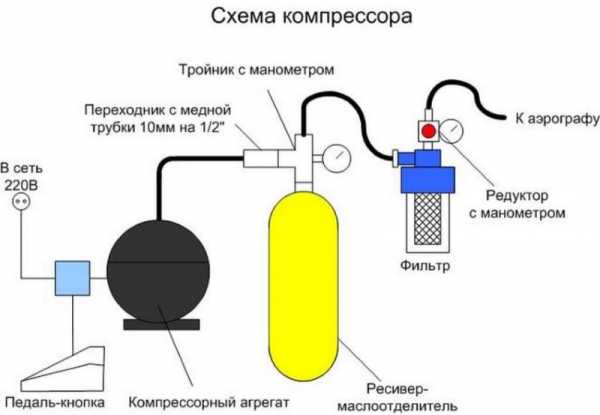

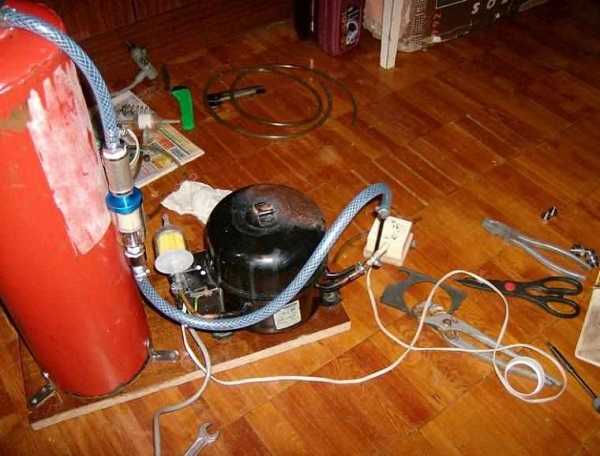

Система в сборе выглядит следующим образом:

Совет! Перед сбором конструкции стоит заменить масло в компрессоре. Для этого срезается запаянная трубка (одна из трех), выходящая из его корпуса. Старое масло сливается, вместо него в соответствующем объеме заливается автомобильное, которое практически не впитывает влагу и гораздо лучше защищает нагнетатель от износа.

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

1. Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.

2. Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.




Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

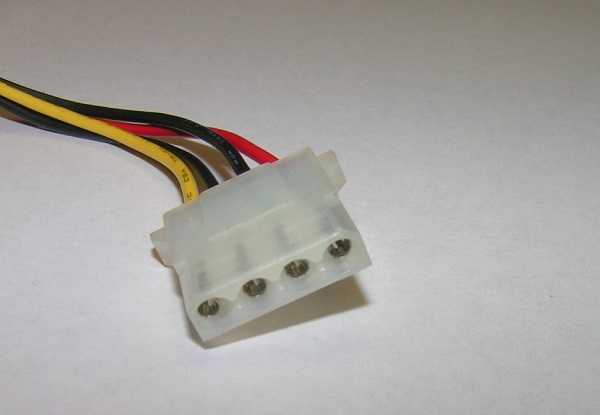

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Заключение

Чтобы получать полное удовольствие от работы с аэрографом, достаточно правильно выбрать компрессор системы. Это нетрудно сделать, анализируя ряд параметров. А если уделить внимание обвязке, легко гарантировать даже непрерывную работу на протяжении часов без перегрузки нагнетателя. Станцию подачи воздуха можно собрать и самостоятельно, используя подручное оборудование. Одним словом — сегодня ничто не способно помешать энтузиасту или профессионалу учиться и повышать свои навыки работы аэрографом, создавая прекрасно выглядящие картины или уникальные модели.

tehnika.expert

Какой компрессор выбрать для аэрографии?

Аэро­гра­фия не воз­мож­на без над­ле­жа­ще­го источ­ни­ка воз­ду­ха. Для нор­маль­ной рабо­ты нам нужен воз­дух с опре­де­лён­ным дав­ле­ни­ем. Каж­дый аэро­граф име­ет раз­ные тре­бо­ва­ния к дав­ле­нию воз­ду­ха. Таким обра­зом, если у вас уже есть аэро­граф, то нуж­но выби­рать ком­прес­сор, учи­ты­вая его тре­бо­ва­ния.

В этой ста­тье мы рас­смот­рим подроб­но все харак­те­ри­сти­ки ком­прес­со­ров. Это помо­жет Вам опре­де­лить­ся с выбо­ром.

Один из очень важ­ных пара­мет­ров при выбо­ре ком­прес­со­ра – это про­из­во­ди­тель­ность воз­ду­ха (изме­ря­ет­ся в лит­рах в мину­ту).  Вто­рым по зна­чи­мо­сти пара­мет­ром явля­ет­ся дав­ле­ние, кото­рое может выдать ком­прес­сор. Этот пара­метр обыч­но не явля­ет­ся про­бле­мой, так как для аэро­гра­фа тре­бу­ет­ся не высо­кое дав­ле­ние, кото­рое спо­со­бен обн­спе­чить любой ком­прес­сор.

В инструк­ции к аэро­гра­фу обыч­но ука­за­но, какая про­из­во­ди­тель­ность воз­ду­ха (лит­ров в мину­ту) ему тре­бу­ет­ся для нор­маль­но­го рас­пы­ле­ния крас­ки.

Нуж­но выби­рать ком­прес­сор с такой же про­из­во­ди­тель­но­стью воз­ду­ха, какую тре­бу­ет аэро­граф или выше.

Есть и дру­гие вещи, на кото­рые нуж­но обра­щать вни­ма­ние при выбо­ре ком­прес­со­ра.

Крас­ка

Здесь всё про­сто, чем более жид­кую крас­ку Вы буде­те исполь­зо­вать, тем мень­ше дав­ле­ние потре­бу­ет­ся.

– Жид­кие крас­ки (со сла­бой вяз­ко­стью) будут рас­пы­лять­ся с 0.6–1.3 атм (Golden Airbrush Colors, Comart, House of Kolor, DR PH martins)

– Густые крас­ки (с высо­кой вяз­ко­стью) тре­бу­ют 2–4 атм (Createx, textile airbrush colors, Auto Air)

Аэро­граф

Инстру­мен­ты с боль­шой иглой и изме­ня­ю­щим­ся соплом тре­бу­ют боль­ше дав­ле­ния (Paasche VL).

Аэро­граф с заво­ра­чи­ва­ю­щим­ся соплом будет хоро­шо рабо­тать с низ­ким дав­ле­ни­ем (Iwata HP-CH).

В целом, нуж­но пом­нить, что каж­дый аэро­граф име­ет своё назна­че­ние. Таким обра­зом, если Вы соби­ра­е­тесь рисо­вать мел­кие дета­ли, в тоже вре­мя пла­ни­ру­е­те рабо­тать с чем-то более мас­штаб­ным и хоти­те исполь­зо­вать несколь­ко типов аэро­гра­фов, то Вам пона­до­бит­ся хоро­ший про­из­во­ди­тель­ный ком­прес­сор. Так как нович­ки обыч­но хотят попро­бо­вать и понять что им нуж­но, то не целе­со­об­раз­но будет поку­пать слиш­ком доро­гой ком­прес­сор.

Конеч­ное реше­ние по выбо­ру ком­прес­со­ра в ито­ге будет опи­рать­ся на то, каким аэро­гра­фом Вы буде­те рисо­вать.

Более про­дви­ну­тые масте­ра аэро­гра­фии, не имея на покуп­ку доро­го­го ком­прес­со­ра доста­точ­но средств, вооб­ще изго­тав­ли­ва­ют его сво­и­ми рука­ми.

Шум

Очень важ­ный фак­тор, заслу­жи­ва­ю­щий вни­ма­ния. Шум­ный ком­прес­сор может сде­лать ваше увле­че­ние невы­но­си­мым. Нуж­но выби­рать ком­прес­сор с допу­сти­мы­ми нор­ма­ми шума.

Нуж­но пони­мать, что ком­прес­со­ры с низ­кой ценой очень шум­ные. Очень слож­но скон­цен­три­ро­вать­ся на изго­тов­ле­нии нуж­но­го оттен­ка цве­та и рисо­ва­нии, когда гром­ко рабо­та­ет ком­прес­сор.

Мож­но, конеч­но, постро­ить спе­ци­аль­ный шумо­изо­ля­ци­он­ный бокс, но тогда при­дёт­ся ещё решать допол­ни­тель­ные про­бле­мы с охла­жде­ни­ем ком­прес­со­ра. Всё это потре­бу­ет допол­ни­тель­ных трат денеж­ных средств. Поэто­му, воз­мож­но, будет разум­ным не слиш­ком эко­но­мить, выби­рая ком­прес­сор.

Вода

Все ком­прес­со­ры обра­зу­ют воду и пар. Вне зави­си­мо­сти от того, какой ком­прес­сор Вы при­об­ре­ли, вода, рас­пы­лён­ная через сопло аэро­гра­фа может испор­тить Ваш рису­нок. Для этих целей нуж­но исполь­зо­вать спе­ци­аль­ный фильтр, кото­рый уста­нав­ли­ва­ет­ся на ком­прес­со­ре.

Регу­ля­то­ры

регу­ля­тор и осу­ши­тель воз­ду­ха для ком­прес­со­ра

Неза­ви­си­мо от того, какой Вы ком­прес­сор поку­па­е­те или сде­ла­е­те сво­и­ми рука­ми, вам необ­хо­дим будет точ­ный регу­ля­тор. Им мож­но выстав­лять дав­ле­ние воз­ду­ха, под­хо­дя­щее для Ваше­го аэро­гра­фа. Обыч­но точ­ный регу­ля­тор и точеч­ный осу­ши­тель воз­ду­ха идут вме­сте, как один модуль, выпол­ня­ю­щий несколь­ко функ­ций.

Рабо­чий цикл

Эти дан­ные про­ин­фор­ми­ру­ют Вас о том, сколь­ко ком­прес­сор может непре­рыв­но рабо­тать без неже­ла­тель­ных послед­ствий. Нуж­но учи­ты­вать, какой реси­вер (бал­лон для сжа­то­го воз­ду­ха) име­ет ком­прес­сор. Запас воз­ду­ха в реси­ве­ре поз­во­ля­ет «отды­хать» ком­прес­со­ру и, таким обра­зом, про­дле­ва­ет рабо­чий ресурс.

Чаще все­го, рабо­чий цикл выра­жа­ет­ся про­цен­та­ми от опре­де­лён­но­го про­ме­жут­ка вре­ме­ни.

Рабо­чий цикл 50 про­цен­тов будет озна­чать, что ком­прес­сор может бес­пре­рыв­но рабо­тать 30 минут, а потом дол­жен 30 минут «отды­хать» до сле­ду­ю­ще­го запус­ка.

Доро­гие про­фес­си­о­наль­ные ком­прес­со­ры име­ют 100 про­цент­ный рабо­чий цикл. Это озна­ча­ет, что они могут рабо­тать без пере­ры­ва дли­тель­ное вре­мя.

Типы ком­прес­со­ров

Вот основ­ные типы ком­прес­со­ров:

• порш­не­вые
• пла­стин­ча­то-ротор­ные
• вин­то­вые
• пор­та­тив­ные (пере­нос­ные)
• спе­ци­аль­но для аэро­гра­фии
• само­дель­ные

Давай­те рас­смот­рим эти типы ком­прес­со­ров, не вда­ва­ясь в подроб­но­сти, и оста­но­вим­ся на том, что инте­рес­но имен­но худож­ни­ку аэро­гра­фи­сту.

Порш­не­вые

порш­не­вой ком­прес­сор

Порш­не­вые ком­прес­со­ры – это «рабо­чие лошад­ки», с кото­ры­ми Вы, ско­рее все­го, боль­ше все­го зна­ко­мы. Такой тип ком­прес­со­ра очень рас­про­стра­нён. Вы може­те уви­деть их в част­ных гара­жах, мастер­ских, где при­ме­ня­ют сжа­тый воз­дух.

Такие ком­прес­со­ры обыч­но име­ют невы­со­кую сто­и­мость, но доста­точ­но высо­кие экс­плу­а­та­ци­он­ные рас­хо­ды. Это каса­ет­ся тех слу­ча­ев, когда такой ком­прес­сор рабо­та­ет мно­го и на износ. В таких слу­ча­ях, воз­мож­но, луч­ше пред­по­честь дру­гой вари­ант.

Пла­стин­ча­то-ротор­ные, вин­то­вые

Эти типы ком­прес­со­ров в основ­ном исполь­зу­ет­ся в про­мыш­лен­но­сти

Пор­та­тив­ные (пере­нос­ные)

Удоб­ные в тех слу­ча­ях, когда нуж­но выпол­нить неболь­шой объ­ём работ там, где нет бес­пре­рыв­но­го источ­ни­ка сжа­то­го воз­ду­ха и элек­три­че­ства.

Ком­прес­со­ры, спе­ци­аль­но про­из­ве­дён­ные для исполь­зо­ва­ния в аэро­гра­фии

Ком­прес­сор для аэро­гра­фии Iwata-ninja

Это имен­но тот тип ком­прес­со­ра, кото­рый нам инте­ре­сен

Само­дель­ные

само­дель­ный ком­прес­сор

Само­дель­ный ком­прес­сор может оси­лить чело­век, под­ко­ван­ный тех­ни­че­ски и раз­би­ра­ю­щий­ся в устрой­стве ком­прес­со­ра. Так­же мож­но при­об­ре­сти такой ком­прес­сор, но здесь не будет ника­ких гаран­тий дол­го­веч­но­сти устрой­ства.

Ком­прес­со­ры, спе­ци­аль­но про­из­ве­дён­ные для исполь­зо­ва­ния в аэро­гра­фии

Теперь давай­те рас­смот­рим подроб­нее какие ком­прес­со­ры пред­ла­га­ют про­из­во­ди­те­ли спе­ци­аль­но для заня­тий аэро­гра­фи­ей.

Без­мас­лен­ные

Ком­прес­со­ры, рабо­та­ю­щие без мас­ла. Неко­то­рые выде­ля­ют имен­но этот тип ком­прес­со­ров, кото­рые созда­ны спе­ци­аль­но для аэро­гра­фии. Глав­ный плюс состо­ит в том, что даже не при­ме­няя филь­тров и мас­ло­от­де­ли­те­лей нет опас­но­сти, что Вы може­те испор­тить рису­нок, попа­да­ни­ем на него рас­пы­лён­ной кап­ли мас­ла. Это конеч­но прав­да, но у тако­го устрой­ства есть и свои мину­сы. Они шум­ные и очень быст­ро пере­гре­ва­ют­ся. Пере­гре­тый ком­прес­сор, кото­рым про­дол­жа­ют рабо­тать, будет быст­ро изна­ши­вать­ся и, в ито­ге, сло­ма­ет­ся.

Диа­фраг­мен­ные

диа­фраг­мен­ный ком­прес­сор

Неко­то­рые ком­прес­со­ры тако­го типа не дают ста­биль­но­го воз­душ­но­го пото­ка. Это, обыч­но, ком­пен­си­ру­ет­ся реси­ве­ром (баком для сжа­то­го воз­ду­ха). Если Ваш аэро­граф име­ет гра­ви­та­ци­он­ную пода­чу крас­ки и крас­ка доста­точ­но жид­кая, то такой ком­прес­сор вполне подой­дет.

Порш­не­вые

Такие ком­прес­со­ры хоро­ши для аэро­гра­фов с гра­ви­та­ци­он­ной пода­чей крас­ки, фик­си­ро­ван­ным соплом и при исполь­зо­ва­нии жид­кой крас­ки.

Малень­кий или боль­шой ком­прес­сор?

Како­го раз­ме­ра ком­прес­сор Вы може­те себе поз­во­лить купить? Кро­ме оче­вид­но­го отли­чия в раз­ме­ре, чем боль­ше ком­прес­сор и реси­вер, тем он более про­из­во­ди­тель­ный и боль­шие пока­за­те­ли выда­ёт.

Малень­кие ком­прес­со­ры име­ют огра­ни­чен­ный рабо­чий цикл. Таким обра­зом, если Вам потре­бу­ет­ся исполь­зо­вать в рабо­те боль­шой объ­ём сжа­то­го воз­ду­ха, то малень­кий ком­прес­сор будет рабо­тать без пере­ры­ва, пре­вы­шая допу­сти­мый рабо­чий цикл, пока не сло­ма­ет­ся. Если же соблю­дать рабо­чий цикл, то, рисуя мас­штаб­ные изоб­ра­же­ния, Вы буде­те посто­ян­но пре­ры­вать­ся. Чем боль­ше ком­прес­сор, тем он быст­рее нака­ча­ет нуж­ный объ­ём воз­ду­ха, и доль­ше будет выда­вать поток без рабо­ты дви­га­те­ля. Поэто­му с раз­ме­ром ком­прес­со­ра нуж­но опре­де­лить­ся, учи­ты­вая объ­ё­мы Ваших буду­щих работ.

В заклю­че­ние мож­но дать ещё один совет. Пер­вым делом нуж­но опре­де­лить­ся с выбо­ром аэро­гра­фа, а потом, под нуж­ды и тре­бо­ва­ния про­из­во­ди­те­ля к аэро­гра­фу под­би­рать ком­прес­сор, конеч­но же, учи­ты­вая опи­сан­ные выше пара­мет­ры и харак­те­ри­сти­ки. Так­же, сами про­из­во­ди­те­ли реко­мен­ду­ют опре­де­лён­ные ком­прес­со­ры (вплоть до кон­крет­ной моде­ли) к их аэро­гра­фам .

Поде­лить­ся “Какой ком­прес­сор выбрать для аэро­гра­фии?”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Аэрограф с компрессором (бюджетный набор для быта)

Давно хотел приобрести простой «краскопульт» для мелких подкрасок авто и рисования — личные впечатления от покупки ниже
Сразу оговорюсь — с аэрографами как таковыми ранее почти не сталкивался, поэтому хоть и перечитал некоторых особенностей с ними связанных (перед покупкой) в тонкостях я полный дилетант + после изучения материалов прошел год. Все описанное ниже личные ощущения и только мое мнение.

Пролог

Очень долгое время собирался приобрести что-нибудь «бюджетное» с компрессором для бытовой подкраски мелких деталей (в свое время весьма часто приходилось «на коленке» под навесом убирать дефекты лакокрасочного на разных авто).
На тот момент компрессор с ресивером+ набор краскопульта стоил запредельно дорого (лет 20 назад), денег я с этого напрямую не зарабатывал, да и хранить его особо негде было. Потому приходилось придумывать варианты… Электрический краскопульт попадавшийся нахаляву был отправлен «куда подальше» из-за качества покраски (пытался даже такой хренью задувать).

Удобны были баллончики, но подбор цвета с ними невозможен был. Потому в основном пользовался стеклянным аэрографом одинарного действия, когда одна стеклянная трубка была опущена в жидкость а вторая сдувает с нее воздухом жидкость, подымающуюся за счет разряжения (подобным образом в школе делали из стержней пульверизаторы в детстве). Все бы ничего, но из за отсутствия ресивера, в начальный и конечный момент очень заметно менялось давление, и как следствие «побрызгивало» выше окрашиваемого (приходилось это учитывать). До изготовления ресивера из камеры как то и не добрался из-за подбора переходников и системы регулировки воздуха. Короче мечталось приобрести (или изготовить) более качественное…
Когда то так же появилась идея свой летный шлем попробовать разрисовать, а тут появилась еще одна «жертва» — была куплена б/у малолитражка…
Ну и захотелось попробовать «поиздеваться» над этой популярной в моих обзорах «желтой машинкой» (сочувствующие- подтягивайтесь 😉
Но для начала, после покупки, машинку надо было привести в порядок. Потому было сделано окончательное решение — необходим был какой-либо (скорее всего на один раз) краскопульт для ремонта, ну и если получиться заодно и порисовать.
Сколько помню выбирал по критериям относительно заметного создаваемого давления компрессора, т.к. автокраску прогонять собирался относительно «густую», по типу аэрографа и относительно большой емкостью под краску.

Все приехало целым и работоспособным.
Фотографии делаю через год, и использования неоднократного, поэтому аэрограф уже не торт не новый.

На коробке указано несколько модификаций аэрографов

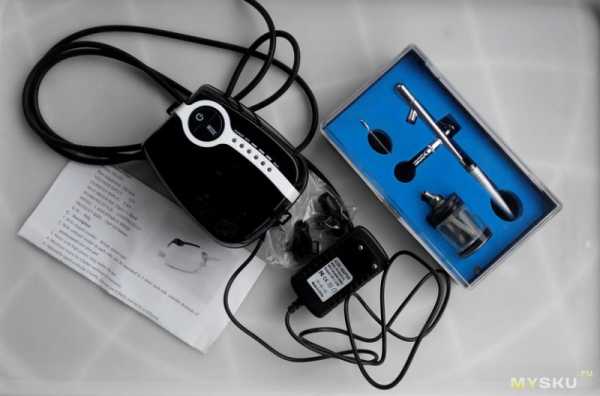

Комплектация: Компрессор, сетевой адаптер, гибкий шланг подачи воздуха, крепления какие то -подставка для аэрографа, инструкция на английском.
В отдельной коробочке сам аэрограф, емкость для краски и ключ для разборки аэрографа.

Частично разобранный автомат аэрограф…

Ладно, пожалуй еще сопло снимем и вставим иглу, чтобы было нагляднее видно.

управляется все иглой (самое важное место наконечник иглы -ее нужно беречь и лелеять полировать) которая приоткрывает канал с краской. Кстати одна из «болячек» данного аэрографа -уплотнительные резинки этой самой иглы, которые (если не ошибаюсь) можно вставить от карбюратора из ремкомплекта. У меня впрочем они пока «живые».
Теперь соберем все «для работы» и закроем колпачком.

Компрессор предназначен ТОЛЬКО для аэрографов с постоянной подачей воздуха, т.е. нельзя перекрывать выход воздуха чтобы не испортить компрессор.

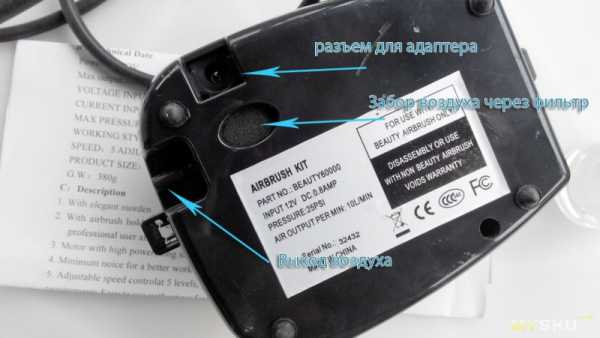

Снизу имеет разъем для подключения 12в адаптера питания (удобное напряжение, можно задействовать от автомобильного аккумулятора или напрямую в прикуриватель), выход воздуха и забор воздуха, через фильтрующий элемент.

Включаем компрессор левой половинкой кнопки (разделена на двое)
Компрессор имеет несколько режимов производительности, которые выбираются правой половинкой кнопкой «MODE» но не запоминаются, после включения компрессор всегда включается на максимальную.

Продавец позиционирует данный набор как (на ломанном русском, специально не стал исправлять:)

Художественная роспись, красота, макияж, ногтевой живопись, аэрография татуировки, художественных промыслов,
Модели решений, торт украшения, керамика patinting, коммерческое искусство, графика,
Фото дизайн и некоторые другие отрасли.

Спецификации набора…
компрессор:

Максимальная мощность/мин: 10л/мин
Входной ток: 0.8A
Максимальное давление: 25psi/1.5bar
Стиль работы: постоянный
Производительность: 5 уровней
Размер: 136x102x66 мм

аэрограф:
Аэрограф одинарного действия (воздух подается постоянно)
Длина: 150 мм
Насадки: Диаметр. 0.35 мм
Воздушный шланг пвх: 6FT
Управления: кнопочный
Стеклянные банки: 1X22CC
Гаечный ключ: 1 шт.
Рабочее давление: 15-50PSI

Что сказать про работу устройства (с точки зрения обывателя)?
1.Краску конечно разбавлять ВЕСЬМА сильно приходиться для работы на аэрографе, значительно сильнее чем при работах на всякого рода краскопультах, что добавляет особенностей и при работе.
2. Краска ложиться ОЧЕНЬ тонким слоем и весьма узкой струей, даже при максимальном отнесении от поверхности. Если сильно относить — добавляется много «пыли» и матовость, т.к. частицы краски попадают на поверхность слегка «подсохшими». Общее впечатление при окраске аэрографом, как вроде лист бумаги ручкой пытаешься заретушировать в один тон. Долго и нудно 🙂
3.Нет особой необходимости делать большие перерывы после нанесения слоя, сохнет «на ходу» практически. С другой стороны если сделать незначительный даже перерыв начинаются проблемы с застыванием краски на игле и других частях аэрографа, что не дает работать дальше. Приходиться все сливать, разбирать, промывать… и начинать сначала с «пристрелки». Не всегда (после промывки автоэмали) удается промыть качественно с первого раза, бывают всякого рода заедания и плевки. Уж не знаю как работают профи, возможно для рисования на автомобилях применяют иную краску и (что даже наверняка) более качественные инструменты.
4. За счет тонкого наносимого слоя сложнее перелить и получить «подтек» и легче делать переходы (если забыть что переход делаешь «ручкой на листе бумаги» 🙂

Если написать совсем кратко, то рекомендовать для «покраски» авто не могу — жуткий геморр 🙂 Весьма капризная вещь при покраске автоэмалью, постоянно густеет, начинает плеваться или плохо открываться канал с краской и т.п. неприятности. Но подкрасить «точку» а не ТОЧКУ в широком применении (как принято в авто считать -деталь кузова) вполне возможно, как минимум сэкономив на стоимости, количестве краски и нюансах подкраски с сушкой, боксом и пр.

Я все подкрасил в солнечный безветренный день просто около дома.

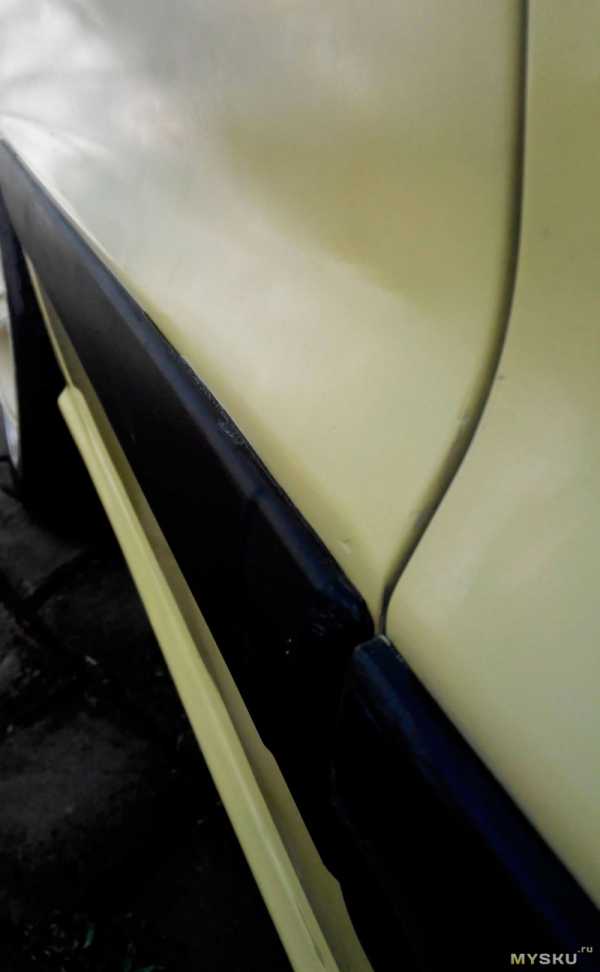

Как получилось — ниже пара фото результата без заполировывания даже. Можно было сделать ГОРАЗДО качественнее (лениво было выводить шпатлевку), хотя и так, если не показать пальцем и не рассказать ЧТО там было, внимания не обратишь 🙂 Уж скорее разницу цвета «плохо подобранной краски» заметишь. Мне например пришлось повторно ездить на подбор, т.к. на полтона «не угадали» по крышке бензобака, я предполагаю что авто местами уже «задувалось» и поэтому цвет стал отличаться с разных сторон авто, хотя внешне это незаметно.

Я не собирался писать обзоры на момент ремонта авто и покупки аэрографа, поэтому и фотографий сравнения «как было — как стало» я не могу выложить. Могу лишь в общих чертах рассказать о повреждениях: (притерлись) дверцей пассажира к чему то с небольшим проминанием металла в нескольких неудобных местах (на глубину до 2 см примерно), по карнизу некоторые повреждения ну и так, по мелочевке по кругу… «Вылизывать» особо не собирался (это будет и видно на конечных результатах), но сделать более-менее приемлемым хотелось. Ну и была первоначально мысль «чего-нибудь» нарисовать, от которой позже (от лени в основном) отказался. Ограничился оклейкой пленкой выложенным ранее обзором.

Естественно сначала были первоначальные работы с зачистками, шпатлевка и т.п. описывать нет смысла… Получилось примерно вот так, схематично нарисую повреждение и область покраски купленным аэрографом.
розовым выделил вмятины, зеленым примерную область покраски с переходом

Вроде более-менее нормально получилось

ну и поближе обе части


Как выше писал, даже не заполировывал (руки не дошли как то), потому на блеск естественно видно места подкраски

ну и некоторые дефекты (подготовки), которые от лени не стал доводить 🙂

При покраске авто довольно долго «гонял» аэрограф (ну не менее 10-15 минут однозначно за раз, до использования полной чашки краски), даже с забитым воздушным каналом (компрессор явно по звуку с нагрузкой работал) — не было значительного нагрева. Т.е имеется некоторый запас у компрессора. Шумит не слишком громко — тише автомобильного насоса заметно.
короткое видео -как шумит и как красит

Я считаю своих денег стоит, хотя я не совсем по назначению (вероятно) применял, и работал практически первый раз таким устройством — результат вполне приемлемый. Даже не обязательны специальные навыки, можно на ходу «насобачиться» 🙂
Из минусов — весьма капризная вещь, нужны промывки, разборки (первый раз боялся что обратно не соберу) — что наверное свойственно всем аэрографам, а не конкретно этому.

В планах добраться попробовать порисовать на чем либо, но глядя на уроки рисования на ютубе энтузиазм частично пропадает 🙂

mysku.ru

советы по выбору + инструкция по сборке

Вас заинтересовала аэрография? Для реализации творческих идей придется обзавестись аэрографом и подходящим для него компрессором. Как выбрать правильный компрессор в магазине или собрать компрессор для аэрографа своими руками, рассмотрим далее.

При выполнении аэрографии воздух в аэрограф поступает от компрессора через присоединенный шланг.

Какой компрессор выбрать? Его технические характеристики должны варьироваться в зависимости от условий, где вы будете работать с аэрографом. Для выполнения небольших проектов в домашних условиях сойдет и маленький, более тихий компрессор, а для гаража можно приобрести более мощную модель. Выбирая правильный компрессор, смотрите на такие характеристики, как производительность и поступающее в работу давление.

Типы компрессоров

Определившись с тем, где и для каких целей будет применяться аэрограф, следует подобрать правильный тип компрессора. На рынке их представлено великое множество, так что выбрать компрессор для аэрографа не так и просто: у каждой модели есть свои сильные и слабые стороны. Какие существуют виды компрессоров?

На видео: компрессор и аэрограф.

Мембранные

Мембранный компрессор имеет один очень важный положительный момент – невысокую цену. Мембрана колеблется, тем самым обеспечивая приток воздуха. Такой аэрограф с компрессором подойдет для выполнения небольших по площади работ в домашних условиях. Давление воздуха в нем не превышает 2-3,5 А. выхода воздуха хватит только на один подключенный аэрограф. Стабильного давления от такого компрессора не ждите, оно может скакать, идти по нарастающей, что несомненно скажется на качестве работы.

Поршневые

Этот тип компрессоров обладает наилучшей для аэрографии производительностью. За счет движения поршней в цилиндре создается давление. Такие аппараты достаточно небольшого размера, удобны и просты в управлении. Мощности такого компрессора хватит на несколько аэрографов.

Среди поршневых компрессоров встречаются масляные и безмасляные. Вторые избавят владельца от обязательного ухода, операций по регулярной замене масла. Выдаваемый компрессором воздух не будет содержать масляных паров.

Масляный поршневой компрессор достаточно мощный, в состоянии обеспечить одновременную работу нескольких аппаратов. Очень долговечный, но требует регулярного ухода и замены масла.

Определившись с типом подходящего для ваших нужд компрессора, необходимо обеспечить стабильное давление. Создать его может надежный ресивер – резервуар, в котором накапливается и нагнетается воздух.

Необходимые фильтры

Воздух, подаваемый в аэрограф, обязательно должен быть очищен, иначе крупинки пыли, грязи, капли масла попадут в распыляемую краску, тем самым испортив работу. От подобных неудач поможет специальный воздушный фильтр. Также немаловажным приобретением станет влагоуловитель. Он нужен чтобы собирать образовавшиеся капельки конденсата, который появляется во время работы компрессора.

Полезным будет и аппарат по регулированию давления выпускаемого воздуха и система автоотключения при достижении максимального уровня давления.

Компактный вариант

Безмасляный и безресиверный мини компрессор – самый компактный из всех компрессоров для аэрографа. Он тихий, работает от обычной розетки, но выдаваемое им давление не будет выше 1,6 А. Мини аппарат прекрасно справится с миниатюрными работами, не превышающими размеры листа. Он идеален для художников, которые выполняют работы на природе, в ограниченном пространстве или на ограниченной поверхности.

Маленький агрегат работает практически бесшумно. У него только один режим давления, перегревается «малыш» тоже достаточно быстро. Это вынуждает делать паузы в ходе работы, давать ему остыть. Но маленький размер все равно делает эту модель очень популярной у творческих людей. Шланг у нее более компактный, на большой размер не растягиваются.

Что почем?

Практически в любом специализированном магазине можно найти аэрографы на любой вкус и кошелек. В зависимости от технических характеристик и фирмы-производителя, цены на модели варьируются от 3 000 до 40 000 р.

Многие умельцы достаточно успешно умудряются собрать необходимое оборудование своими руками у себя дома. Если вы готовы немного попотеть, то, следуя ниже приложенной инструкции, вы сможете собрать самодельный компрессор для аэрографа.

Компрессор своими руками

Сделать в домашних условиях компрессор можно, используя запчасти от старого не работающего холодильника. Если сам он сломался, а агрегат в рабочем состоянии, он подходит. В идеале брать холодильник зарубежного производства – он более экономичный и бесшумный, чем отечественные экземпляры. Приложив немного усилий и обойдясь без сварки, у вас получится добротный компрессор:

1. Подготовка деталей. Извлеките компрессор из холодильника, непременно сохраните его родные трубки, не отпиливайте их, чтобы стружка не попала в агрегат. Открутите реле, если оно рабочее, нет – купите новое.

Совет! Ресиверу необходима емкость. Идеально подходит гидроаккумулятор от насоса для воды емкостью не менее 24 л.

Также пригодится и аварийный клапан с реле давления до 2,8 бар. Клапан поможет при аварийном отключении системы. Настроить реле можно будет потом поворотом ручки.

2. Сборка. Штуцерами и различными переходниками скрепите составные часты конструкции воедино. Перед установкой мотора с ресивером смонтируйте клапан обратного давления. Закрепите стыки хомутами, замажьте герметиком, поставьте фильтры для масла. Перед окончанием сборки поменяйте старое масло в компрессоре.

На фанерную основу приделайте емкость, используемую в качестве ресивера, установите компрессор, маслоотводитель и реле для запуска. У вас должно получиться два фильтра – на выходной трубе и на соединении ресивера с компрессором. Реле подключите строго согласно инструкции. Не забудьте подключить шланг. Все, ваш домашний компрессор готов к использованию.

Такой компрессор прекрасно подойдет для аэрографии, однако с эстетической точки зрения данный вариант значительно проигрывает магазинным аналогам.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Совет! Хорошим вариантом будет огнетушитель объемом в 15-20 л. Можно использовать один или два, в зависимости от желаемого объема.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

Внешнюю краску баллона необходимо смыть, можно специальной жидкостью или спреем. Смывку удобнее использовать в аэрозоле.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую.

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Важно! Не забудьте установить обратный клапан для снижения нагнетаемого насосом давления (иначе система может лопнуть).

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией. Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи.

Безмасляные компрессоры для аэрографии (1 видео)

Разные виды агрегата (17 фото)

gidpokraske.ru

характеристики, типы, создание своими руками

При наличии художественных навыков провести покраску автомобиля можно самостоятельно. Для этого требуется специальное оборудование, называемое аэрографом. За счет равномерной подачи воздуха без примесей и пузырей лакокрасочное покрытие ложиться равномерно. Кроме этого, нужно уделить внимание возможности изменения давления на момент подачи вещества, за счет чего у художника появляется больше возможностей. Для накачивания воздуха в систему проводится установка компрессора. Существует довольно большое количество вариантов исполнения компрессоров, все они характеризуются определенными эксплуатационными особенностями.

Что такое аэрограф и из чего состоит?

Аэрограф представлен устройством с пневматическим принципом работы. Стоит учитывать, что классификация проводится по тому, как именно проводится смешивание красящего вещества с воздухом. По этому признаку выделяют внутренние и наружные устройства.

Компрессор для аэрографа требуется для создания давления в системе. В большинстве случаев этот элемент устанавливается отдельно. Классический аэрограф состоит из следующих элементов:

1. Сопло для непосредственного распыления пигмента.
2. Емкость для краски или другого наносимого вещества.
3. Игла, которая регулирует подачу вещества.
4. Спусковой клапан. Этот элемент запускает подачу воздуха с краской.
5. Воздушный клапан предназначен для непосредственной передачи воздуха в сопло.
6. Ручка существенно упрощает управление устройством.



Устройство работает достаточно просто. Для начала нужно нажать на рукоятку, после чего воздух от компрессора подается под большим давлением и захватывает частички краски, распадающиеся при прохождении через сопло. Сжатие воздуха проводит компрессор, который характеризуется довольно большим количеством особенностей.

Основные характеристики компрессоров

Рассматриваемое оборудование обладает достаточно большим количеством особенностей, которые должны учитываться. Наиболее важными можно назвать:

1. Производительность воздуха. Как и многое подобное оборудование, рассматриваемое характеризуется пропускной способностью и производительностью. Измеряется подобный показатель в литрах, которые могут генерироваться в течение одной минуты.
2. Следующим наиболее важным показателем можно назвать давление, которое может оборудование создать в системе. Измеряется показатель в барах.
3. Мощность установленного электрического двигателя также имеет значение. Больше всего распространены именно подобные варианты исполнения, дизельные и бензиновые установки также характеризуются этим показателем.

Масло в компрессоре позволяет существенно повысить длительность его применения и другие свойства. Стоит учитывать, что подобное вещество не должно поступать в магистраль, так как оно может снизить качество полученной поверхности.

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

1. Мембранные.
2. Поршневые.
3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения. Это можно связать со следующими их преимуществами:

1. Относительно невысокая цена.
2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

1. Подобные аппараты характеризуются небольшими размерами.
2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
3. Устройство просто в управлении.

Поршневые конструкции могут быть масляными и безмасляными.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

На что обратить внимание при выборе компрессора

Выбор компрессора можно назвать весьма сложной задачей, так как в продаже встречается просто огромное количество различных моделей. При выборе следует уделять внимание следующим моментам:

1. Популярности бренда. Встречается довольно много компрессоров для аэрографа или универсального типа, они производятся различными компаниями. Популярность бренда определяет надежность конструкции и длительность эксплуатации.
2. Для обеспечения наиболее благоприятных условий при работе должны устанавливаться различные фильтры, предназначенные для отделения воздуха и масла, а также песка. Если подобные вещества будут поступать в систему, то есть вероятность существенного снижения качества получаемой поверхности.
3. Должны учитываться основные характеристики, к примеру, мощность, производительность и другие параметры.

Кроме этого, можно изучить отзывы, которые оставляют покупатели. Очень часто достоинства и недостатки конкретных моделей проявляются именно на момент эксплуатации.

Сборка компрессора для аэрографа своими руками

Изготовить компрессор для аэрографа своими руками можно для того, чтобы существенно снизить затраты. Для работы требуются следующие элементы:

1. Насос.
2. Соединительные шланги и трубки.
3. Хомуты и крепежные элементы.
4. Непосредственно сам компрессор от другого устройства, к примеру, холодильника.
5. Манометр, который требуется для определения давления в системе.

При необходимости собрать самодельный компрессор для аэрографа можно из элементов, которые не потребуется приобретать в магазине. К примеру, сам компрессор снимается со старого холодильника.

Создание ресивера

Для обеспечения надежной работы конструкции проводится создание ресивера. В его качестве может применяться пластиковая посуда, а также другие емкости. Необходимые элементы заключаются в отверстиях, которые позволяют подключать трубки.

Ресивер рекомендуется создавать из пластиковой посуды по причине того, что подобный материал существенно снижает вес всей установки.

Станция на базе компрессора от холодильника

Часто рассматриваемая установка создается именно из холодильника. Установленный компрессор в этом бытовом приборе идеально подходит для создания самодельного аэрографа. Пошаговая инструкция выглядит следующим образом:

1. Медные трубки очищаются от налета и ржавчины. В качестве гибких трубок используются элементы от капельниц.
2. В крышке банки делается отверстие, куда вставляется стержень от обычной ручки. Фиксация этого элемента проводится при помощи клея.
3. Свободный край ручки соединяется с трубкой капельницы и с установленным компрессором от холодильника.
4. Последовательность соединений выглядит следующим образом: насос, манометр, ресивер и компрессор. Все стыки зажимаются хомутами и другими элементами.

Последний этап предусматривает подключение электричества. Этому следует уделять больше внимания, так как допущенные ошибки могут привести к поражению электрическим током и многим другим проблемам.

Автомобильный компрессор

Стоит учитывать тот момент, что самодельный компрессор для аэрографа во многом уступает покупному варианту исполнения. Это можно связать со следующими моментами:

1. Отсутствие возможности проведения регулировки.
2. Все соединения могут пропускать воздух.
3. Надежность существенно ниже.

Профессиональный автомобильный компрессор может применяться для проведения самых различных работ. При этом аэрограф обладает требуемой функциональностью для получения сложных изображений на поверхности транспортного средства. Выбрав правильно наиболее подходящую модель можно расширить свои возможности.

Стоит учитывать, что компрессор может применяться не только в качестве нагнетателя для аэрографа, но и обеспечения условий работы другого оборудования, устанавливаемого в домашней мастерской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Узнай, как собрать компрессор для аэрографии своими руками: мембранный, мини

Аэрограф – это устройство, принцип действия которого основан на распылении краски воздушной струей. Его начали использовать еще в 19 веке, когда аэрография только начала использоваться мастерами для создания живописных картин. Сейчас этот пневматический инструмент используют как в творчестве, так и в строительстве или дизайне, для проведения малярных работ и окраски поверхностей разной площади.

Отличный прибор для аэрографии автомобиля

[contents h3]

Собираем аэрограф самостоятельно

Конструкция данного устройства достаточно проста, поэтому собрать аэрограф своими руками для человека, имеющего какое-то представление о его принципе действия, совсем не затруднительно. Для организации такого агрегата, как самодельный аэрограф внешнего смешения, понадобятся следующие элементы:

• корпус и стержень от шариковой ручки;
• маленькая емкость, плотно закрывающаяся крышкой;
• трубка от больничной капельницы;
• воздушный насос.

Головку стержня удаляем, а сам стержень промываем до полного удаления чернил. Далее переходим к емкости: в ее крышке необходимо сделать отверстие, чтобы подготовленный стержень четко входил в него. Вставляем стержень, не доводя его до дна емкости приблизительно на 5 сантиметров, и фиксируем при помощи термоклея либо эпоксидного клея. Свободный край стержня закрепляем под углом 90 градусов к корпусу ручки: наша задача – обеспечить направление воздуха, который будет выходить из корпуса ручки со стороны узкого отверстия, в сторону конца стержня.

Обратный конец ручки подсоединяется к насосу при помощи трубки от медицинской капельницы. Сборка аэрографа закончена и теперь можно проверить, как он работает. Емкость заполняем краской или раствором, которым предполагается обрабатывать поверхность. В корпус ручки нагнетается воздух, в результате чего на выходе образуется зона с пониженным давлением. За счет такого давления краска двигается вверх по стержню, где ее встречает воздушный поток, происходит распыление. Размер красящего факела изменяется, если изменять расстояние между стержнем и выходным отверстием ручки. Такой аэрограф нельзя использовать для тонкой работы, но для приобретения общих навыков и ознакомления с принципом работы, а также выполнения каких-то несложных работ, вполне сгодится.

Простейшая конструкция, не для профессионального окрашивания

Насос в работе с аэрографом играет очень важную роль. Необходимо подобрать соответствующий компрессор, если поставлена цель достичь хорошего окрашивания. Кроме того, это устройство выбирается с учетом вида краскопульта и его предназначения.

Для работы с предметами небольшого размера можно взять автокомпрессор, а если объем работ большой, как, к примеру, покраска стен или автомобильного кузова – необходим компрессор высокого давления.

Смонтировать такое устройство легко. При достаточном багаже знаний достаточно качественный компрессор для аэрографии своими руками можно сделать даже в своем гараже. Самодельный компрессор высокого давления дает до 10 атмосфер и способен обеспечить работу любому пневматическому инструменту. Но емкость выбирается такая, которая может выдержать соответствующее давление – огнетушитель или заваренный фрагмент трубы.

Делаем компрессор для аэрографа

Прежде всего, понадобится исправный компрессор от поломанного холодильника.

Если есть возможность, лучше взять это устройство, изготовленное за рубежом: такой компрессор, в отличие от агрегата отечественного производства, издает меньше шума и отличается большей экономичностью.

Скорее всего, вместе с компрессором можно будет взять реле давления, также пригодится и ресивер.

Это довольно простой способ сделать компрессор – так вам не придется проводить токарные работы, соединять определенные элементы при помощи сварки. Еще один, иногда решающий, фактор, который подталкивает умельца организовать самодельный компрессор – это минимальные затраты.

Итак, извлекаем агрегат из холодильника и одновременно демонтируем реле, если оно также в исправном состоянии. Следите, чтобы в компрессор не попадали загрязнения или мелкий мусор. Далее нужно обзавестись емкостью для ресивера. Лучше всего для этой цели подойдет гидроаккумулятор от водяного 24-х литрового насоса. Вместе с ним надо будет приобрести в хозяйственном магазине реле давления РДМ-5. Также понадобится и аварийный клапан с датчиком давления. Несмотря на то, что реле рассчитано на работу при давлении до 2,8 бар, оно сохраняет бесперебойную работу до 6 бар. Аварийный клапан устанавливается на случай отказа автоматики.

Клапаны аврийного сброса давления обязательно должны быть в конструкции нагнетателя воздуха

Для того, чтобы собрать компрессор для аэрографии воедино, понадобятся дополнительно переходники, штуцеры. Также нужны и некоторые вспомогательные детали:

1. Хомуты.
2. Герметики.
3. Шланги.
4. Фильтры.
5. Масловлагоотделитель.

Обратный клапан необходимо установить перед ресивером. Его присоединяют к фанере. Туда же прикрепляют регулятор масловлагоотделитель, а также компрессор с пусковым реле. Установите два фильтра: один на входной трубке, второй – между компрессором и ресивером. Внизу конструкции должно находиться реле включения, а на входе – обратный клапан. В местах, где это необходимо, используйте герметик.

Компрессор на базе мембранного насоса

Мини компрессор для аэрографа можно без особых затрат соорудить из автомобильного насоса. Конечно, он будет уступать профессиональным аппаратам по производительности, но вполне сгодится для обработки деталей небольшого размера.

Аэрограф с компрессором мембранного типа имеет меньшую стоимость, и выбор такого агрегата оправдан при необходимости выполнения работ небольшого объема, которые не занимают продолжительное время.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Мембранный компрессор осуществляет подачу воздуха за счет колебаний мембраны и может подавать давление до 3,5 атм. В самом общем случае аэрограф подключается к мембранному компрессору посредством шланга. Систему надо дополнить ресивером, чтобы избежать пульсаций потока воздуха, из-за которых краска может распределяться неравномерно. Для этой цели можно использовать обычную пятилитровую канистру из пластика. Также подойдет автомобильный расширительный бачок, за счет наличия выходных патрубков его монтаж будет намного проще. Шланги надевают на патрубки, фиксируют при помощи хомутов и компрессор можно использовать по назначению.

krasimavtomobil.ru

Самодельный компрессор для аэрографа | Мастер-класс своими руками

В качестве рессивера был добыт огнетушитель ОХП-10 заявленным объемом 8,7 литра, на деле измеренным и составляющим 10,5 литров. Огнетушитель добыл проходя практику на предприятии. Просто подошел к начальнику отдела пожарной безопасности или хз как его называют, и спросил, есть ли списанный огнетушитель. Дали его.

Сразу скажу, не вздумайте освобождать его содержимое в ванной. Я пока тащил его до дому, зашел за гаражи и выпустил там (доставит немало ребяческого удовольствия ;). так же было закуплено реле давления РМ5, предназначеное для воды, но подходящее и для воздуха. Так же купил два фильтра влагоотделителя, и один автомобильный топливный, тонкой отчистки (его я сразу поставил на вход в компрессор.

Купил всяких переходников, крестовин, так же армированный шланг из ПВХ внутренним диаметром 10 мм. Все что входило в набор, смотрите на фото. Так же приобрел вентиль (по началу думал что им регулировать давление буду, и что он ничем от редуктора не отличается (наивный).

После того как разобрался что вентиль и редуктор всетаки несколько разные вещи, купил редуктор с манометром, и отдельно манометр, для замера давления внутри рессивера. Были так же прикуплены шланг тонкий хз какого диаметра, в зоомагазине, стоимостью аж целых 10 руб/метр :))). Он то ли силиконовый, то ли хз какой, но очень гибкий, легкий и прочный, ничего нет лучше для подвода к аэрографу.

Ну и конечно-же куда без ленты ФУМ, что продается в любом сантехническом магазине.

Первым делом прикручиваем балон к основанию (я думаю это сами придумаете как, тут никаких хитростей нет). Из крышки вынимаем все добро, и из нутри огнетушителя, оставляем только сам балон и крышку.

В отверстии в чугунной крышке нарезаем резьбу трубную, 1/4 дюйма. Так же на широкую резьбу на балоне наматываем ленту ФУМ, делаем резиновую прокладку (по идее она должна быть, была и у меня, но я ее куда то дел, и в итоге вырезал сам из камеры для авто, после постройки нашел родную))) ) и навинчиваем чугунную крышку.

Ввинчиваем в отврстие крышки переходник с 1/4НР на 1/2НР дюйма.

Далее навинчиваем крестовину 1/2 дюйма (далее просто буду писать 1/2), естественно все соединения с лентой ФУМ, об этом больше упоминать не буду.

В крестовину через переходник 1/2НР-1/4НР привинчиваем реле давления, с боку ввинчиваем переходник 1/2НР-1/2НР.

Далее сбоку привинчиваем тройник.

К нему с одной стороны прикручиваем через переходник 1/2НР-1/4ВР редуктор, у которого резьба 1/4НР.

С другого конца так же через переходник 1/2НР-1/4ВН привинчиваем манометр, у которого резьба 1/4НР. С противоположной стороны крестовины ввинчиваем вентиль (для спуска воздуха из балона), который имеет резьбу 1/2НР.

К редуктору привинчиваем фильтр-влагоотделитель, который имеет резьбу 1/4НР и потходит прям к редуктору. Ньюанс здесь в том чо фильтр должен правильно стоять (соблюсти верх и низ), и сделать так чтоб в самой нижней точке оказалось сливное отверстие.

Далее составляем линию еще одного фильтра, со стороны входного отверстия идет штуцер 1/2ВР, который присоединяется через переходник 1/2НР-1/4ВР, навинчиваем его на фильтр имеющий резьбу 1/4НР. С выходного отверстия я немного набудрил, ибо были лишние детали, и небыло некоторых нужных, в итоге получилось так.

В отверстие в фильтре 1/4ВР ввинчивается переходник 1/4НР-1/2НР, к нему привинчивается тройник (вот он то у меня лишний был), с одной стороны которого привинчивается пробка с 1/2НР, с другой стороны тройника противоположной фильтру ввинчивается штуцер 1/2НР.

ВНИМАНИЕ: я сделал так мудрено потому что были лишние детали, чтоб вы не допустили этой ошибки, сделайте так, в выходное отверстие ввинчивается переходник 1/4НР-1/2НР, и на него навинчивается штуцер под шланг с резьбой 1/2ВР. Раскладка снизу будет дана именно для этого варианта.

Далее, к отверстию с наружной резьбой непонятного сечения и шага (так и не смог найти), что выходит из огнетушителя в качестве выходного сопла, идеально подходит шланг армированный, который сверху мы закрепляем хомутом.

С другого конца шланга вставляем штуцер от фильтра и так же закрепляем хомутом.

Далее с входящего штуцера фильтра опять вставляем армированный шлнг и подводим уже к выходной трубке компрессора. как там закрепить это добро, я думаю придумаете. У меня там хитрая система из нескольких прокладок и сверху все зажато хомутом.

В заключение в выходное отверстие фильтра 1/4ВР ввинчиваем штуцер 1/4НР, на который садим силиконовую трубку которая практически идеально садится на него, и даже не требует обжатия хомутом, второй конец трубки уже к аэрографу.

Так как после редуктора давление небольшое по сравнению с рессивером, то трубка вполне выыдерживает его без всяких усилий. На входе в компрессор как я уже и говорил ставится автомобильный фильтр для отчистки воздуха. Масло…

По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная- и есть для долива масла. Вот ее мы раздербаниваем ( я просто перекусил плоскогубцами), но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.

Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350грамм. ИМХО автомобильное масло лучше тем, что во первых имееет кучу присадок защищающих от всякого гумна, во вторых в отличии от веретенного масла оно не “впитывает” влагу.

Автор: Ветров Роман

Источники: SdelayKompressor.ru

sdelaysam-svoimirukami.ru
