Для чего нужен ресивер в компрессоре — Полезные материалы от компании на сайте

Пневматические приводы встречаются в металлорежущих станках и торговом оборудовании, поэтому установки для производства сжатого воздуха используются практически повсеместно. Большинство компрессоров работает в паре с особым устройством — ресивером. Эту емкость монтируют между напорным оборудованием (компрессором) и точкой потребления (пневматическим приводом). Объем ресивера подбирают, исходя из производительности напорного узла и потребности пользователей привода.

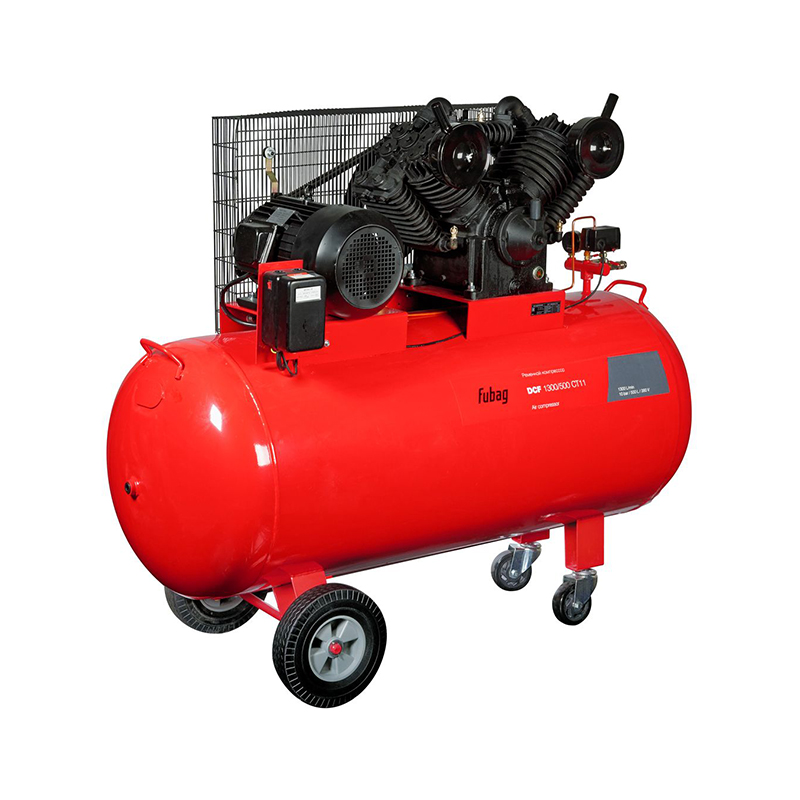

Зачем компрессору ресивер

Чтобы ответить на этот вопрос, нужно углубиться в конструкционные особенности напорного оборудования, рассмотрев два типа компрессоров:

• поршневые установки — генерируют давление вследствие возвратно-поступательного движения головки в цилиндре;
• винтовые установки — генерируют напор вследствие вращательного движения винта в цилиндре.

В обоих случаях для получения избыточного давления в рабочей камере используется механическое усилие (движение поршня или вращение винта). Поэтому величина напора имеет нестабильное значение, поскольку в цилиндре наблюдаются участки попеременного сжатия и разрежения воздуха. Итогом чередования является пульсация давления воздушного потока.

Ресивер нивелирует пульсацию давления, что продлевает сроки эксплуатации подключенного к компрессору оборудования. При этом функционал воздухосборников не ограничивается выравниванием давления.

Дополнительные функции

Современные ресиверы решают сразу несколько задач, поэтому в список функций воздухосборников можно включить:

• Аккумулирование сжатого воздуха — если на входе/выходе ресивера поставить клапаны обратного давления, воздухосборник превратится в аккумулятор, который будет экономить рабочий ресурс напорного оборудования.
• Охлаждение потока — резкое нагнетание давление в условиях стабильного объема приводит к разогреву воздуха, причем охладить рабочую среду до подачи в пневмопривод может только воздухозаборник.
• Очистку воздуха от конденсата — во время охлаждения из разогретого компрессором воздуха выделяется конденсат, который собирается на дне ресивера и удаляется с помощью сливного крана.
• Подавление шума двигателя — помимо поглощения биения потока (помпажа) ресивер емкостью от 500 литров впитывает звуки работающего двигателя, снижая шумовое загрязнение в компрессорной комнате.
• Очистку потока от пыли и других загрязнений — ресивер фильтрует воздух до подачи в трубопровод, убирая большую часть абразивных примесей.

Что случится при отказе от использования ресивера

При отказе от использования ресивера владельцы компрессора столкнутся с преждевременным износом пневматического привода или инструмента.

Причиной износа будет разрушительное биение давления, множественные повреждения гибкой арматуры абразивными частицами, коррозия деталей из черного металла. Кроме того, вследствие частого пуска двигателя выйдет из строя сам компрессор, эксплуатируемый в максимально жестком режиме, практически без перерыва. Поэтому на использовании ресиверов настаивает любой производитель компрессорного оборудования, а игнорирование этого требования может привести к отказу в гарантийном обслуживании.

Возврат к списку

Подбор ресивера для компрессора, как выбрать ресивер

Ресивер для компрессора — это один из видов дополнительного оборудования. Он является важным элементом в производстве сжатого воздуха и присутствует на большинстве предприятий, где используется сжатый воздух. В этой статье вы узнаете, зачем же компрессору нужен ресивер и как не ошибиться с его выбором.





Устройство воздушного ресивера

Ресивер (воздухосборник) — это сосуд, в котором находится воздух под давлением. Конструкция ресивера довольно проста — он представляет собой отдельную герметичную емкость, расположенную горизонтально или вертикально. Ресиверы для компрессора бывают смонтированы либо на раме, либо на ножках. Данное оборудование является довольно универсальным и его выбор не привязан к бренду и модели компрессора.

В стандартной комплектации ресивера присутствуют манометры, клапаны для слива конденсата и предохранительные клапаны.



Для чего нужен компрессорный ресивер?

Кроме накопления воздуха ресивер, включенный в пневмолинию с компрессором, выполняет другие важнейшие функции:

• Выравнивает давление и устраняет пиковые нагрузки, возникающие при одновременном подключении к компрессору нескольких потребителей сжатого воздуха;
• Нейтрализует пульсации, которые негативно сказываются на работе компрессорного оборудования, Наличие пульсаций более актуально для поршневых, чем для винтовых компрессоров. Это обусловлено принципом работы поршневых установок и их конструкцией;
• Охлаждает сжатый воздух и удаляет из него конденсат, который вредит оборудованию и приводит к коррозии внутренних компонентов.



Как подобрать ресивер для компрессора?

Главные критерии, по которому выбирают ресивер для компрессора — это его объем и максимально допустимое давление. По всем остальным параметрам воздухосборники достаточно универсальны. Это значит, что необязательно покупать ресивер точно такой же фирмы, как ваш компрессор.



Что касается объема, то он является таким параметром, на котором экономить недопустимо. Правильный расчет необходимого объема ресивера влияет на качество конечного продукта и обеспечивает долговечную работу компрессорной техники.



Так как же правильно рассчитать необходимый объем? Есть два способа: приблизительный и точный:

1. Правила приблизительного расчета гласят: объем ресивера должен равняться одной трети производительности компрессора. Это значит, что если у вас компрессор производит 3000 л/мин сжатого воздуха, то ресивера с емкостью 1000 литров должно хватить.
2. Второй способ является более точным и учитывает все параметры компрессора, и сжатого воздуха. Расчет производится по формуле:



Важно! Если в результате расчета получится, что ресиверы необходимого объема не производятся — берите ресивер большего объема.



Особенности эксплуатации ресивера и возможные опасности

Ресивер является потенциально опасным оборудованием из-за того, что предназначен для хранения сжатого воздуха под высоким давлением. По этой причине обслуживание и ремонт должны проводить только сертифицированные специалисты. Пользователи воздухосборников должны обращать внимание на целостность швов и соединений для исключения утечек сжатого воздуха, а также на исправность измерительных датчиков. Руководствуясь техникой безопасности, следует прекратить работу компрессорного оборудования, если манометр показывает слишком высокое значение давления.



Если вы затрудняетесь в расчетах необходимой емкости ресивера для компрессора и боитесь ошибиться — доверьте этот вопрос профессионалам. Инженеры компании «Волгаремсервис» подберут ресивер, который точно будет отвечать требованиям вашего компрессора. Также ознакомьтесь с большим выбором ресиверов для сжатого воздуха в нашем каталоге.

Предыдущая статья
Устройство винтового компрессора: принцип работыСледующая статья
Выбор магистрального фильтра для компрессора

Поделиться:

Ресиверы для сжатого воздуха

Ресивер необходим для каждой системы сжатого воздуха, поскольку он действует как буфер и накопитель между компрессором и системой потребления. В системе сжатого воздуха в принципе есть два разных воздушных ресивера:

• ПЕРВИЧНЫЙ ресивер – расположен рядом с компрессором, после доохладителя, но перед фильтрующим и осушительным оборудованием

Максимальная производительность компрессора в хорошо спроектированных системах всегда превышает максимальное среднее потребление воздуха системы (максимальное среднее потребление воздуха — это среднее потребление воздуха за некоторое разумное время).

Поскольку максимальная производительность воздушного компрессора также всегда превышает минимальное потребление воздуха в системе, компрессор должен модулировать свою производительность во время нормальной работы, часто используя примитивные стратегии, такие как модуляция вкл/выкл, или более сложные стратегии, такие как частотные приводы и инверторы . Примитивные стратегии регулирования вызывают больше колебаний давления в системах сжатого воздуха, чем более продвинутые стратегии.

Кроме того, расход воздуха зависит от поддерживаемого процесса. В более короткие периоды потребность в сжатом воздухе может даже превышать максимальную производительность компрессора. На самом деле, в хорошо спроектированных системах компрессор не рассчитан на максимальные пиковые нагрузки.

Воздушные ресиверы в системах сжатого воздуха служат важным целям

• выравнивания колебаний давления при пуске/остановке и последовательности регулирования компрессора
• аккумулирование объема воздуха выравнивание колебаний расхода и потребности системы

Кроме того, ресивер служит для

• сбора конденсата и воды в воздухе после компрессора

Калибровка воздуха Ресивер

Размер воздушного ресивера должен соответствовать

• изменению потребления потребности
• размеру компрессора и стратегия модуляции

Как правило, максимальное потребление в системе можно рассчитать путем суммирования потребления каждого потребителя. Суммарное потребление необходимо умножить на коэффициент использования

• в диапазоне 0,1 – 1

в зависимости от системы. На практике часто производители используют стандартные ресиверы для конкретных моделей компрессоров, основываясь на своих ноу-хау.

Для расчета приемника обратите внимание, что необходимо с полоса давления для того, чтобы ресивер работал эффективно. Если процесс потребления требует 100 фунтов на кв. дюйм (6,9 бар) , а компрессор настроен на 100 фунтов на кв. дюйм , хранения и буфера нет. Любое повышенное потребление приведет к падению давления ниже 100 фунтов на кв. дюйм изб. до тех пор, пока компрессор не отреагирует увеличением объема сжатого воздуха.

Если компрессоры работают при давлении 110 фунтов/кв. дюйм , разница между 110 фунтов/кв. дюйм и 100 фунтов/кв. Если спрос возрастет, давление может упасть 10 фунтов/кв. дюйм изб. до выполнения минимального требования. Контроллеры давления и расхода можно использовать после ресивера для стабилизации давления ниже по потоку до 100 фунтов на кв. дюйм изб. и сглаживания пиков нагрузки. Обратите внимание, что в системе сжатого воздуха трубопровод также служит буферным объемом.

Общепринятого метода определения размеров воздухосборников не существует, но широко используемая формула основана на балансе масс

C p _a T = V (стр. ₁ – стр. ) / C P _A (1B)

, где

V = объем бака приемника (Cu ft)

T = время для приемника, чтобы перейти от верхнего до нижнего давления (мин. )

C = необходимый бесплатный воздух (SCFM)

P _A = давление в атмосфере (14,7 фунтов на кв. = минимальное давление в резервуаре (фунт/кв.дюйм абс.)

Пример – выбор размера воздушного ресивера

Для системы воздушного компрессора со средним потреблением воздуха 1000 кубических футов в минуту , максимальное давление в резервуаре 110 фунтов на кв. 0092 100 фунтов на кв. дюйм и 5 с время перехода ресивера с верхнего давления на нижнее – объем ресивера можно рассчитать, изменив (1) на

V = t C p _a / (p ₁ – p ₂ )

   = (5 сек) (1/60 мин/сек) (1000 куб.

   = 122 фута ³

Размеры приемников также распространены

от
• до 1 галлон на каждый ACFM (фактический кубический фут в минуту) или
• 4 галлона на компрессор л.с. (лошадиная сила)

3 9!

Ресиверы ненадежной или сомнительной конструкции могут быть очень опасны.

Вместимость воздушных ресиверов

Вместимость воздушных ресиверов (куб. футов)
Размер бака	0227	Gauge Pressure on Tank (psig)
(inches)	(gallons)	0	100	150	200
12 x 24	10	1. 3	11	15	19
14 x 36	20	2.7	21	30	39
16 x 36	30	4.0	31	45	59
20 x 48	60	8.0	62	90	117
20 x 63	80	11	83	120	156
24 x 68	120	16	125	180	234
30 x 84	240	32	250	360	467

• 1 ft ³ = 0.02832 m ³
• 1 inch = 25.4 mm
• 1 psig = 6.9 kPa = 0.069 bar
• 1 Gallon (U.S.) = 3.785×10 ^-3 m ³ = 3. 785 dm ³ (liter) = 231 in ³

Compressed air tanks | Ресиверные баки

Воздушные ресиверы

Воздушные ресиверы выполняют жизненно важные функции. Во многих случаях достаточно одного бака в компрессорной. В более крупных системах размещение резервуаров в нескольких точках вашей воздушной системы может быть недорогим вариантом для улучшения производительности воздушной системы и работы предприятия в целом.

Влажные баки, расположенные после компрессора и перед осушителем, уменьшают пуски и цикличность. Это экономит энергию и снижает износ двигателей, стартеров и клапанов. Влажные резервуары обеспечивают зону охлаждения, которая способствует отделению влаги. Автоматический дренаж надлежащего размера будет удалять жидкости и поддерживать объем резервуара для хранения.

Сухие баки, расположенные после осушителей и фильтров, будут хранить чистый сухой воздух. В нормальных условиях в них практически не будет влаги, но слив — это недорогая страховка. Сухие резервуары — хорошее место для крепления датчиков для управления системой.

Встроенные резервуары, стратегически расположенные вокруг установки, могут помочь снизить колебания давления, особенно при наличии длинных участков трубопровода. Это может быть недорогим способом помочь системам, которые переросли свои трубопроводы. Это происходит с течением времени, поскольку в компрессорном помещении увеличивается мощность, но размер трубопровода не изменяется, чтобы обеспечить больший поток.

Резервуары в месте использования, размещенные в приложениях с прерывистым потреблением большого объема, обеспечивают правильную работу и уменьшают воздействие больших потоков на других находящихся поблизости пользователей воздуха.

Резервуары-ресиверы

обеспечивают большие преимущества и требуют лишь незначительного обслуживания и периодических проверок. Специалисты по экспертным системам Kaeser помогут вам выбрать правильные резервуары и найти лучшие места для установки, чтобы улучшить качество воздуха, поддерживать постоянное давление и экономить энергию.
