Для чего нужен ресивер в воздушном компрессоре

Компрессорный ресивер — это герметичная емкость, которая предназначена для хранения сжатого воздуха, а также стабилизации давления в пневмосистеме. Воздухосборники не являются обязательными и относятся к категории дополнительного оборудования. Однако практика показывает, что их применение оправдано как для бытовых, так и для промышленных агрегатов.

Конструкция и принцип действия

Чтобы ответить на вопрос о том, зачем нужен ресивер в компрессоре, следует подробнее рассмотреть особенности этого устройства и принцип его работы. Основными конструкционными элементами воздухосборника являются:

• герметичная емкость, в которой находится сжатый воздух;
• предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
• манометр, с помощью которого контролируют давление в воздухосборнике;
• кран, используемый для удаления конденсата;
• входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Принцип действия оборудования состоит в следующем. По входному патрубку рабочая среда сжатая компрессором, поступает в емкость, где достигает нужного давления. Одновременно излишки влаги оседают на стенках в виде конденсата, что способствует дополнительному осушению воздуха. После этого сжатый газ через выходной патрубок подают в пневмосистему предприятия или на сопряженный с ресивером пневмоинструмент. Ресивер можно использовать с любым видом компрессоров: поршевыми, спиральными и винтовыми компрессорами.

Так для чего нужен ресивер в компрессоре?

Одну из задач, решаемых с помощью воздухосборника, мы обозначили выше. Это удаление конденсата из сжатого воздуха, благодаря чему снижается коррозия пневмосистемы. Но осушение — это не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Применение воздухосборника позволяет решить и другие задачи.

Накопление сжатого воздуха

При одновременной работе всех потребителей, производительности компрессорного оборудования может быть недостаточно. Использование накопителя обеспечивает стабильную подачу рабочей среды в период пиковых нагрузок.

Сокращение циклов включения/выключения компрессора

Работая в автоматическом режиме, агрегаты выключаются при достижении заданного давления в системе и вновь включаются при его падении. Как правило, эта разница составляет всего 2 бар. Без использования ресивера количество циклов включения заметно возрастает, что ведет к увеличению износа и сокращению срока службы компрессора.

Компенсация пульсаций в пневмосистеме

При работе поршневого оборудования сжатый воздух поступает в систему не равномерно, а импульсно. Чтобы решить эту проблему, установку оснащают воздухонакопителем, который устраняет пульсацию.

Итак, с вопросом о том, зачем нужен ресивер в компрессоре, мы разобрались. Теперь предлагаем вам ознакомиться с основными разновидностями воздухосборников и особенностями их монтажа.

Виды оборудования

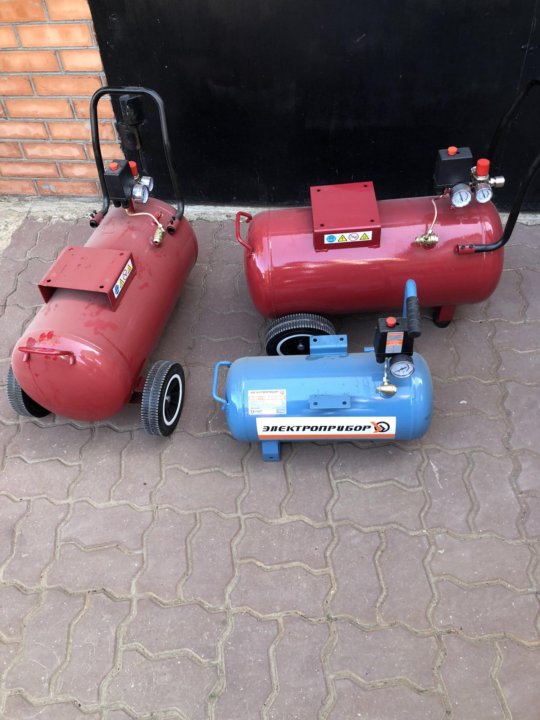

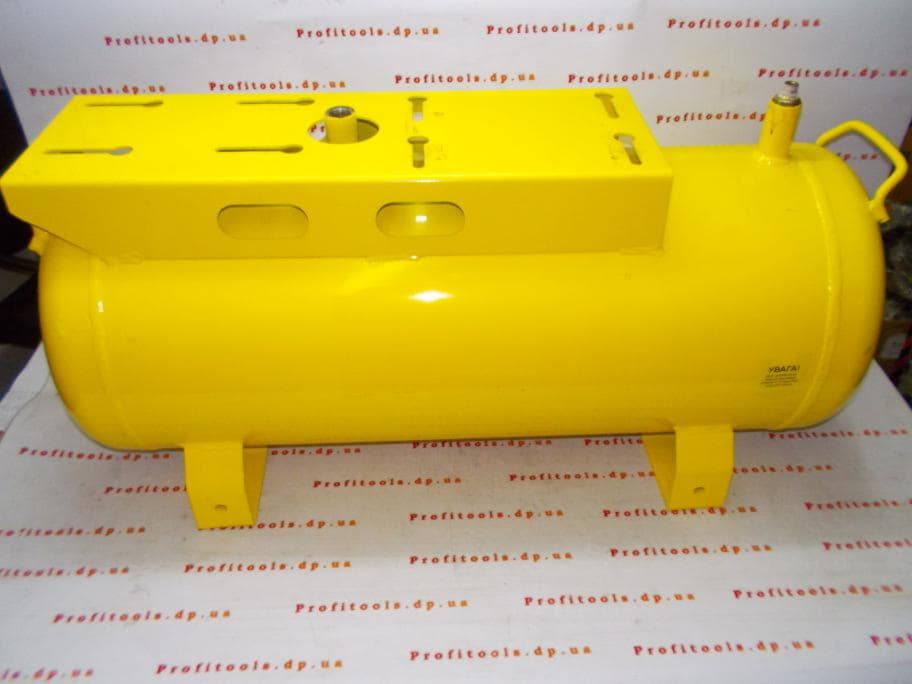

Ресиверы компрессоров могут быть вертикальными или горизонтальными. Емкости первого типа более востребованы, поскольку обладают компактными размерами и позволяют рационально использовать площадь производственного помещения.

Примеры оборудования

Все модели

Все воздухосборники, вне зависимости от конфигурации, при необходимости не трудно объединить в общую сеть. Причем монтаж можно выполнить двумя методами — параллельно и последовательно. Каждый способ имеет свои плюсы и минусы.

Примеры оборудования

Все модели

Параллельное соединение

Преимущество этого метода монтажа состоит в высокой ремонтопригодности системы. В случае выхода из строя одного из ресиверов, его просто отключают от общей системы и выполняют ремонт либо замену. Кроме того, данный способ обеспечивает максимальную пропускную способность накопителей.

Последовательное соединение

Главным плюсом этого варианта монтажа является дополнительная очистка рабочей среды от влаги и примесей масла. Сжатый воздух последовательно проходит через все емкости в сети и попутно очищается. Что касается минусов такого соединения, то к их числу стоит отнести суммарное сопротивление ресиверов, снижающее их пропускную способность.

Основные критерии выбора воздухосборников

Ознакомившись с данной статьей, вы узнали, зачем нужен ресивер в компрессоре, какие типы емкостей бывают, как выполнить монтаж двух и более накопителей. В завершение предлагаем вам изучить основные параметры, требующие внимания при покупке оборудования.

• Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
• Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
• Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Ориентируясь на данные критерии выбора, вы сможете подобрать оборудование, оптимально подходящее для заданных условий эксплуатации.

Начиная эту статью, мы планировали ответить на распространенный вопрос о том, для чего нужен ресивер в компрессоре. Но не смогли не затронуть тему выбора и применения накопителей сжатого воздуха. Надеемся, что наши советы будут полезными. Если же у вас остались вопросы, приглашаем воспользоваться профессиональной помощью в подборе компрессорного ресивера. Чтобы проконсультироваться со специалистом ГК «Энергопроф», свяжитесь с нами по бесплатному телефонному номеру, указанному на сайте.

Подбор ресивера для компрессора, как выбрать ресивер

Ресивер для компрессора — это один из видов дополнительного оборудования. Он является важным элементом в производстве сжатого воздуха и присутствует на большинстве предприятий, где используется сжатый воздух. В этой статье вы узнаете, зачем же компрессору нужен ресивер и как не ошибиться с его выбором.





Устройство воздушного ресивера

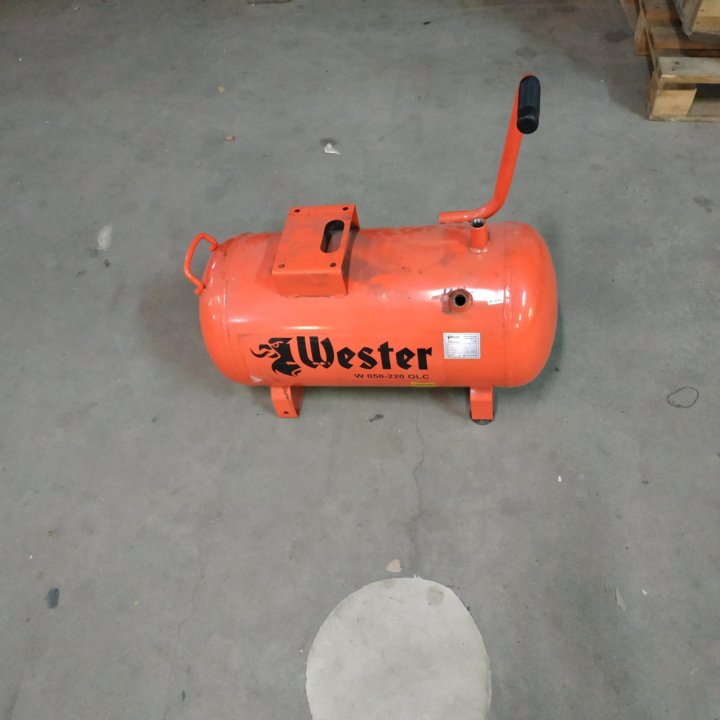

Ресивер (воздухосборник) — это сосуд, в котором находится воздух под давлением. Конструкция ресивера довольно проста — он представляет собой отдельную герметичную емкость, расположенную горизонтально или вертикально. Ресиверы для компрессора бывают смонтированы либо на раме, либо на ножках. Данное оборудование является довольно универсальным и его выбор не привязан к бренду и модели компрессора.

В стандартной комплектации ресивера присутствуют манометры, клапаны для слива конденсата и предохранительные клапаны.



Для чего нужен компрессорный ресивер?

Кроме накопления воздуха ресивер, включенный в пневмолинию с компрессором, выполняет другие важнейшие функции:

• Выравнивает давление и устраняет пиковые нагрузки, возникающие при одновременном подключении к компрессору нескольких потребителей сжатого воздуха;
• Нейтрализует пульсации, которые негативно сказываются на работе компрессорного оборудования, Наличие пульсаций более актуально для поршневых, чем для винтовых компрессоров.
  Это обусловлено принципом работы поршневых установок и их конструкцией;
• Охлаждает сжатый воздух и удаляет из него конденсат, который вредит оборудованию и приводит к коррозии внутренних компонентов.



Как подобрать ресивер для компрессора?

Главные критерии, по которому выбирают ресивер для компрессора — это его объем и максимально допустимое давление. По всем остальным параметрам воздухосборники достаточно универсальны. Это значит, что необязательно покупать ресивер точно такой же фирмы, как ваш компрессор.



Что касается объема, то он является таким параметром, на котором экономить недопустимо. Правильный расчет необходимого объема ресивера влияет на качество конечного продукта и обеспечивает долговечную работу компрессорной техники.



Так как же правильно рассчитать необходимый объем? Есть два способа: приблизительный и точный:

1. Правила приблизительного расчета гласят: объем ресивера должен равняться одной трети производительности компрессора. Это значит, что если у вас компрессор производит 3000 л/мин сжатого воздуха, то ресивера с емкостью 1000 литров должно хватить.
2. Второй способ является более точным и учитывает все параметры компрессора, и сжатого воздуха. Расчет производится по формуле:



Важно! Если в результате расчета получится, что ресиверы необходимого объема не производятся — берите ресивер большего объема.



Особенности эксплуатации ресивера и возможные опасности

Ресивер является потенциально опасным оборудованием из-за того, что предназначен для хранения сжатого воздуха под высоким давлением. По этой причине обслуживание и ремонт должны проводить только сертифицированные специалисты. Пользователи воздухосборников должны обращать внимание на целостность швов и соединений для исключения утечек сжатого воздуха, а также на исправность измерительных датчиков. Руководствуясь техникой безопасности, следует прекратить работу компрессорного оборудования, если манометр показывает слишком высокое значение давления.



Если вы затрудняетесь в расчетах необходимой емкости ресивера для компрессора и боитесь ошибиться — доверьте этот вопрос профессионалам. Инженеры компании «Волгаремсервис» подберут ресивер, который точно будет отвечать требованиям вашего компрессора. Также ознакомьтесь с большим выбором ресиверов для сжатого воздуха в нашем каталоге.

Предыдущая статья
Устройство винтового компрессора: принцип работыСледующая статья
Выбор магистрального фильтра для компрессора

Поделиться:

Что такое воздушный ресивер?

Поиск по Compressed Air Wiki

• Основная теория
• Компрессоры
• Очистка воздуха
• Владение
• Тенденции

Очистка воздуха Воздушные компрессоры Вспомогательное оборудование Сжатый воздух вики Воздушные ресиверы

Воздушный ресивер, иногда называемый ресивером для сжатого воздуха, является неотъемлемой частью любой системы сжатого воздуха. Основная цель этого — служить временным хранилищем для удовлетворения пиковых потребностей вашей системы и оптимизации эффективности работы вашего предприятия.

Зачем нужен воздушный ресивер?

Ваша установка воздушного компрессора теоретически может работать без ресивера, но отсутствие ресивера в вашей воздушной системе может увеличить количество циклов загрузки и разгрузки компрессора, что усложнит работу компрессора. Важно помнить, что циклы загрузки/разгрузки будут зависеть от колебаний спроса на вашем объекте. Ресиверы, обычно называемые сосудами или резервуарами, используются для хранения сжатого воздуха до того, как он попадет в систему трубопроводов и/или оборудование. Проще говоря, воздушные ресиверы действуют как буферный механизм между компрессором и колебаниями давления, вызванными изменяющейся потребностью.

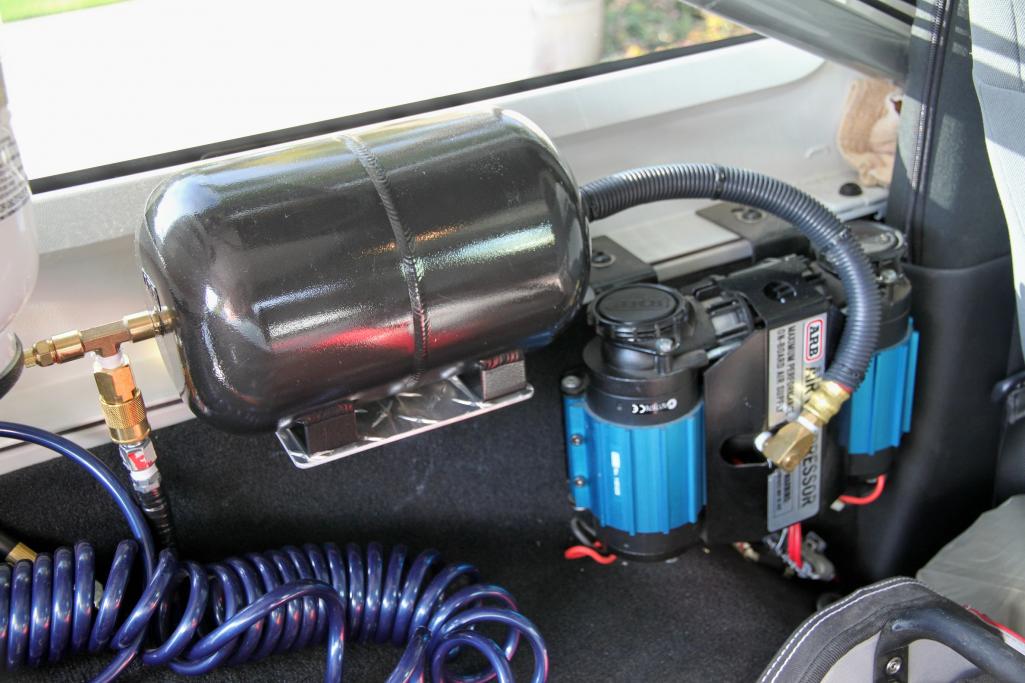

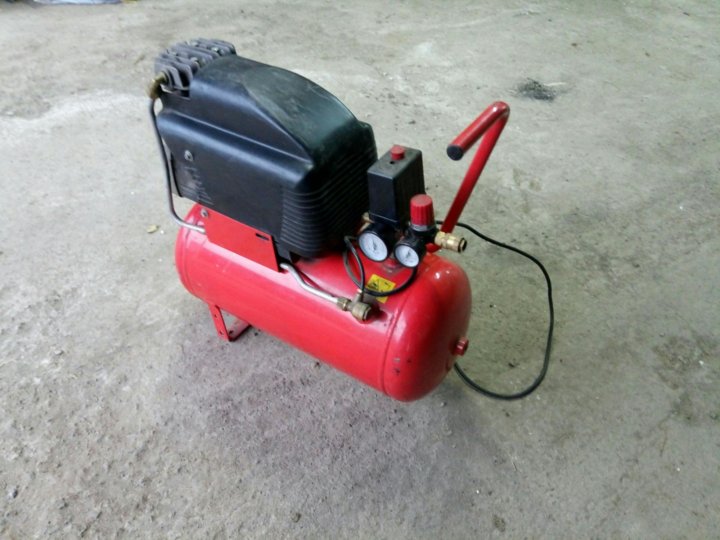

Некоторые воздушные компрессоры могут быть «установлены на баке», что означает, что они поставляются в комплекте и устанавливаются на верхней части воздушного ресивера. Этот тип установки очень предпочтителен на объектах, где пространство имеет большое значение. Наличие компрессора, установленного на баке, может сэкономить как пространство, так и первоначальные затраты на установку, связанные с вводом в эксплуатацию автономной осушителя. Это чаще всего наблюдается с компрессорами меньшего диапазона, в основном до 26 кВт или 35 л.с. Воздушные компрессоры большего размера не подходят для установки на бак, так как они становятся слишком тяжелыми и могут представлять угрозу безопасности.

Ресиверы влажного и сухого воздуха

Как правильно подобрать размер воздушных ресиверов?

В предыдущих статьях мы обсудили передовой опыт по «определению размера воздушного компрессора», поскольку правильный размер важен для удовлетворения потребностей вашего предприятия. Когда дело доходит до размера воздушного ресивера, следует помнить хорошее эмпирическое правило: 3-4 галлона на каждый кубический фут в минуту или 10-15 литров на каждый литр сжатого воздуха в секунду в зависимости от типа используемого воздушного компрессора и приложение. Как и в случае с размером воздушного компрессора, существует ряд факторов, которые следует учитывать при определении правильного размера воздушного ресивера для вашей установки. Настоятельно рекомендуется учитывать следующие факторы:

1. Сведение к минимуму колебаний/падений давления: Воздушный ресивер можно использовать для сведения к минимуму колебаний давления, которые могут повлиять на производственный процесс и качество конечного продукта. При выборе правильного ресивера для вашего компрессора вы должны помнить о двух параметрах: выходном давлении вашего компрессора и о том, что требуется вашему приложению в точке использования. Обратите внимание, что сжатый воздух, хранящийся в вашем воздушном ресивере, полезен только до тех пор, пока его давление достаточно для процесса, в котором он используется. Вот почему важно учитывать продолжительность (в минутах), в течение которой воздушный ресивер может подавать воздух под необходимым давлением для вашего конечного пользователя/оборудования.

2. Удовлетворение краткосрочных пиковых потребностей в воздухе: Если потребность в сжатом воздухе резко меняется в течение дня, важно учитывать скачки потребности, чтобы гарантировать, что давление в системе не упадет ниже допустимого уровня. Воздушный ресивер обеспечивает хранение для удовлетворения краткосрочных пиковых потребностей в воздухе, которые не может удовлетворить компрессор. В зависимости от времени суток, графика смен или даже необычного спроса (например, периодического использования пескоструйного аппарата или абразивно-струйного аппарата) потребность в воздухе может меняться. Важно полностью понимать область применения и требуемое количество кубических футов в минуту или литров/секунду воздуха, а также ожидаемые пиковые нагрузки вашей системы, поскольку от этого зависит, какой поток сжатого воздуха необходим, чтобы избежать нехватки на любой части вашего процесса. .

3. Вопросы энергопотребления: Использование воздушного ресивера может помочь снизить энергопотребление вашей системы сжатого воздуха, позволяя компрессорам нагрузки/разгрузки (с фиксированной скоростью) работать в более длительном цикле и с более узкими диапазонами давления. Наличие резервуара подходящего размера и большего количества воздуха, чем требуется, снизит вероятность запуска триммерного компрессора для удовлетворения возросшей потребности в расходе, что может значительно сократить потребление энергии. Это также предотвратит колебания давления и частые запуски двигателя, обеспечивая при этом стабильное давление и продлевая срок службы компрессора.

4. Соображения безопасности: При необходимости воздухоприемник обеспечит подачу воздуха для безопасного отключения производственных процессов и систем в аварийной ситуации.

Как часто я должен опорожнять воздушный резервуар?

В компрессорах без встроенных осушителей или без осушителя в системе ресивер может оказаться влажным. Необработанный и влажный сжатый воздух может привести к повреждению оборудования и ухудшению качества вашего продукта, а также может повлиять на воздушный ресивер. Конденсат или вода будут скапливаться в воздушном ресивере и, если их не слить, могут привести к коррозии, которая может поставить под угрозу целостность вашего воздушного ресивера и привести к преждевременному износу сосуда. Рекомендуется опорожнять воздушный ресивер не реже одного раза в день и чаще, если компрессор работает с полной нагрузкой в ​​течение дня. Простой способ гарантировать, что вы никогда не забудете, – это инвестировать в поплавковый слив, слив по таймеру или электронный сливной клапан. Для достижения наилучших результатов и для того, чтобы убедиться, что ваша система сжатого воздуха подходит для вашего применения, обратитесь к специалисту по сжатому воздуху для получения дополнительной помощи в ваших потребностях.

Какое давление должно быть в моем воздушном ресивере и важно ли это?

Возможно, вы уже слышали это: более высокое давление в вашем воздушном ресивере будет означать больше воздуха для вашего процесса и инструментов, поэтому вам не нужно будет покупать более крупный компрессор, даже если ваш спрос со временем увеличится. Это утверждение неверно, и давление в вашем баке должно быть связано с выходным давлением вашего компрессора. Большинство стандартных приводных компрессоров с фиксированной и регулируемой скоростью могут подавать сжатый воздух под давлением до 175 фунтов на кв. дюйм (12 бар), однако большинство промышленных предприятий работают под давлением 100–125 фунтов на кв. дюйм (7–8 бар). В зависимости от потребностей вашего объекта максимальное давление воздушного ресивера должно быть соответствующим образом рассчитано. Например, если ваш компрессор с фиксированной скоростью рассчитан на максимальное давление 125 фунтов на кв. дюйм (8 бар), воздушный ресивер должен быть рассчитан на минимальное давление 150 фунтов на кв. дюйм (10 бар). Большинство воздушных компрессоров с приводом с регулируемой скоростью (VSD) рассчитаны на давление до 175 фунтов на кв. дюйм (12 бар), поэтому для этого типа системы сжатого воздуха больше подходит воздушный ресивер на 200 фунтов на кв. дюйм (14 бар). Каждый воздушный ресивер должен быть оборудован предохранительным клапаном, который предназначен для сброса давления из резервуара в случае достижения в резервуаре максимально допустимого давления внутри сосуда. Важно помнить, что более высокое давление не означает больший расход (куб. фут/мин или л/с), а как раз наоборот, при повышении давления расход уменьшается. Очень важно понимать настройки минимального и максимального давления для машин, использующих сжатый воздух, и, если возможно, использовать регуляторы давления вне воздушного ресивера и/или в месте использования. Следует помнить хорошее практическое правило: каждые 2 фунта на кв. в дальнейшем энергосбережении.

Воздушный ресивер своими руками?

Хотя у некоторых может возникнуть соблазн заняться изготовлением собственного воздушного ресивера своими руками, это не товар, который следует собирать самостоятельно. Из-за чрезвычайного потенциала рисков безопасности и правовых норм. Воздушные ресиверы всегда следует приобретать у известного производителя воздушных компрессоров или у профессионального строителя сосудов под давлением. Лучше всего обратиться к местному эксперту по сжатому воздуху за советом и подходящим решением для ваших потребностей в сжатом воздухе.

Рассчитайте размер необходимого воздушного резервуара

Статьи по теме

Как выбрать идеальный промышленный воздушный компрессор

30 июня 2022 г.

При выборе воздушного компрессора для своего бизнеса необходимо учитывать множество факторов. В этой статье мы объясним, какой компрессор лучше всего подходит для вас, исходя из вашего применения и потребностей.

Читать далее

Установка компрессора

1 июня 2022 г.

Установка компрессорной системы стала проще, чем раньше. Тем не менее, есть еще несколько вещей, о которых следует помнить, самое главное, где разместить компрессор и как организовать комнату вокруг компрессора. Узнайте больше здесь.

Читать далее

Распределение сжатого воздуха

20 декабря 2022 г.

При проектировании и определении размеров сети распределения сжатого воздуха необходимо принять ряд решений. Узнай больше об этом здесь.

Читать далее

Ресиверы для сжатого воздуха

Ресивер необходим для каждой системы сжатого воздуха, поскольку он действует как буфер и накопитель между компрессором и системой потребления. В системе сжатого воздуха в принципе есть два разных ресивера:

• ОСНОВНОЙ ресивер – расположен рядом с компрессором, после доохладителя, но перед оборудованием для фильтрации и сушки
• ВТОРИЧНЫЕ ресиверы – расположены вблизи точек большего периодического потребления воздуха

Максимальная мощность компрессора в хорошо спроектированных системах всегда превышает максимальное среднее потребление воздуха системы (максимальное среднее потребление воздуха – это среднее расход воздуха в течение некоторого разумного времени).

Поскольку максимальная производительность воздушного компрессора также всегда превышает минимальное потребление воздуха в системе, компрессор должен модулировать свою производительность во время нормальной работы, часто используя примитивные стратегии, такие как модуляция вкл/выкл, или более сложные стратегии, такие как частотные приводы и инверторы. . Примитивные стратегии регулирования вызывают больше колебаний давления в системах сжатого воздуха, чем более продвинутые стратегии.

Кроме того, расход воздуха зависит от поддерживаемого процесса. В более короткие периоды потребность в сжатом воздухе может даже превышать максимальную производительность компрессора. На самом деле, в хорошо спроектированных системах компрессор не рассчитан на максимальные пиковые нагрузки.

Воздушные ресиверы в системах сжатого воздуха служат важным целям

• выравнивания колебаний давления при пуске/остановке и последовательности регулирования компрессора
• аккумулирование объема воздуха выравнивание колебаний расхода и потребности системы

Кроме того, ресивер служит для

• сбора конденсата и воды в воздухе после компрессора

Калибровка воздуха Ресивер

Воздушный ресивер должен быть рассчитан в соответствии с

• изменением потребления спросом
• размером компрессора и стратегия модуляции

Как правило, максимальное потребление в системе можно рассчитать путем суммирования потребления каждого потребителя. Суммарное потребление необходимо умножить на коэффициент использования

• в диапазоне 0,1 – 1

в зависимости от системы. На практике часто производители используют стандартные ресиверы для конкретных моделей компрессоров, основываясь на своих ноу-хау.

При расчете приемника учтите, что необходимо с полоса давления для того, чтобы ресивер работал эффективно. Если процесс потребления требует 100 фунтов на кв. дюйм (6,9 бар) , а компрессор настроен на 100 фунтов на кв. дюйм , хранения и буфера нет. Любое повышенное потребление приведет к падению давления ниже 100 фунтов на кв. дюйм изб. до тех пор, пока компрессор не отреагирует увеличением объема сжатого воздуха.

Если компрессоры работают при 110 фунтов на кв. дюйм разница между 110 фунтов на кв. дюйм и 100 фунтов на кв.учитывает воздух, хранящийся в ресивере. Если потребление увеличивается, давление может упасть на 10 psig до того, как будет выполнено минимальное требование. После ресивера можно использовать регуляторы давления и расхода для стабилизации давления ниже по потоку до 100 фунтов/кв. дюйм изб. и сглаживания пиков нагрузки. Обратите внимание, что в системе сжатого воздуха трубопровод также служит буферным объемом.

Общепринятого метода определения размеров воздухосборников не существует, но широко используемая формула основана на балансе массы

C p _a t = V (p ₁ – p ₂ )                                      (1)

, которые можно преобразовать в

t = V (p ₁ – p ₂ ) / C p _a                                                                     (1b) 6

900 0005

В = объем ресивера (куб. фут)

t = время перехода ресивера от верхнего предела давления к нижнему (мин)

C = необходимый свободный воздух (куб. футов в минуту)

p ₁ = максимальное давление в ресивере (фунт/кв. дюйм абс.)

p ₂ = минимальное давление ресивера (фунт/кв. дюйм абс.)

Пример.0200 1000 кубических футов в минуту

, максимальное давление в резервуаре 110 фунтов на квадратный дюйм , минимальное давление в резервуаре 100 фунтов на квадратный дюйм и 5 секунд время перехода ресивера от верхнего к нижнему давлению – объем резервуара ресивера можно рассчитать, изменив ( 1) до

V = T C P _A /(P ₁ – P ₂ )

= (5 с) (1/60 мин/с) (1000 СМО). (14,7 фунтов на кв. дюйм) / ((110 фунтов на кв. дюйм) – (100 фунтов на кв. дюйм))

   = 122 фута ³

Размер ресиверов также является общим для размеров

• – 1 галлон на каждый ACFM (фактический кубический фут в минуту) или
• 4
  л. с. лошадиная сила)

  Внимание! Ресиверы ненадежной или сомнительной конструкции могут быть очень опасны.

  Вместимость воздушных ресиверов

  8 4 31 3 699368 3 1596 903 0368 24 x 68 6

  Вместимость воздушных ресиверов (куб. футов)
  Размер бака	Размер бака	Манометрическое давление в баке (psig)
  5 90933 (дюймы) 9031 168 (галлонов)	0	100	150	200
  12 x 24	10	1,3	6 11 9	9
  14 x 36	20	2,7	21	30	39
  16 x 36	30	4,0	9 0368 59
  20 x 48	60	8,0	62	90	117
  20 x 63	80	11	83	120	120	16	125	180	234
  30 x 84	240	32	250	3690 4 369

  • 1 фут ³ = 0,02832 м ³
  • 1 дюйм = 25,4 мм
  • 1 фунт/кв.
