Содержание

Как выбрать воздушный компрессор: виды, особенности, критерии выбора

Воздушный компрессор – это универсальное и экономичное устройство, которое служит источником питания для пневматического оборудования и применяется при ремонтных, плотницких и строительных работах.

Наиболее популярны воздушные поршневые компрессоры среднего размера, способные обеспечить достаточную мощность и которые без труда можно взять с собой на рабочее место. Сегодня рассмотрим виды воздушных компрессоров, а также поговорим об особенностях их выбора.

Виды воздушных компрессоров

Различают устройства двух типов – масляные и безмасляные. Рассмотрим отличительные характеристики каждого вида.

Особенности безмасляных компрессоров

  • Используются для несложных работ;
  • Имеют небольшую мощность и меньший ресурс поршневой группы;
  • Снабжены пластиково-графитными поршневыми кольцами, не нуждающимися в  смазке.

Особенности масляных воздушных компрессоров

  • Предназначены для больших нагрузок;
  • Имеют большую производительность и ресурс;
  • Оснащены чугунными поршневыми кольцами, которые требуют смазки в ходе работы;
  • Нуждаются время от времени в техническом обслуживании.

Кроме того, воздушные компрессоры различают по типу привода. Бывают агрегаты с коаксиальным (прямым) приводом, которые имеют меньший ресурс, также выпускаются компрессоры с ременной передачей – они характеризуются большим ресурсом и легкостью запуска в холодное время года.

Преимущества компрессора с ременной передачей

  • Больший ресурс;
  • Поршневая группа работает с меньшим числом оборотов;
  • Меньше нагревается;
  • Легче запускается при низких температурах;
  • Емкость бака (ресивера) варьируется от 24 до 50 литров.

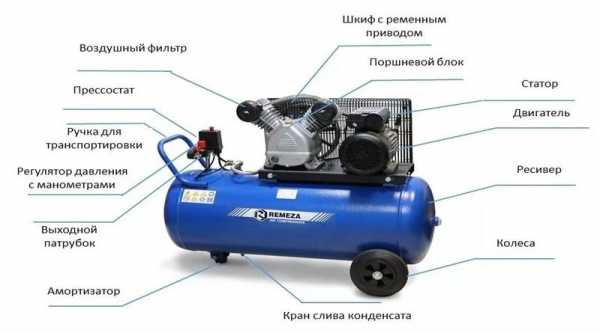

Устройство и принцип работы воздушного поршневого компрессора

Агрегат являет собой корпус, изготовленный из чугуна либо алюминия, внутри которого находится цилиндр. Основную подвижную и рабочую часть устройства составляет собственно сам поршень и два клапана. Каждый клапан имеет свое назначение: один из них выполняет всасывающие функции, второй – нагнетающие.

Принцип работы воздушного поршневого компрессора заключается в нагнетании воздуха в баллон до некоторого порога давления, в ходе работы давление в баллоне ресивера снижается. Когда давление падает ниже критического порога, включается компрессор и возмещает потери давления в баллоне.

Как выбрать воздушный компрессор

Мощность

Основной критерий, по которому следует выбирать воздушный компрессор – его мощность. Мощность (производительность) воздушного компрессора изменяется в литрах в минуту, что прямо сказывается на его размере.

Для того чтобы понять, какой компрессор выбрать, сначала подумайте, для выполнения каких работ он вам понадобится. Определите инструмент, потребляющий максимальную мощность, именно он определит размер вашего будущего компрессора. Далее вам необходимо умножить эту мощность в полтора раза. К примеру, если вы планируете применять ударный шуруповерт, потребляющий 141,58 л/мин, то вам необходимо приобрести компрессор мощностью 212,37 л/мин. Если вы планируете использовать несколько инструментов одновременно, то сложите показатели всех инструментов, затем умножьте эту сумму на 1,5.

Объем бака (ресивера)

Если вы планируете использовать инструменты, которые будут потреблять большой объем воздуха, такие как, например, пневматическая шлифовальная машина, то вам потребуется бак большего размера. Если вы будете применять инструменты изредка, то ваш компрессор может иметь ресивер с небольшим объемом. При редком использовании вы можете сэкономить, выбрав себе устройство с уменьшенным насосом или двигателем малой мощности (эта часть самая дорогая в агрегате), но увеличенным баком. Большой бак с насосом, подходящим по мощности к вашим инструментам, позволит компрессору охлаждаться между циклами. Инструменты, которым требуется лишь кратковременная подача воздуха, к примеру, такие как электрический степлер или гвоздезабиватель, медленно опустошают бак, поэтому вам подойдет бак объемом от 9 до 27 литров.

Посмотрите видео «Выбираем компрессор»

        Поделиться:

Рекомендуем прочитать:

nastroike.com

как выбрать оптимальный экземпляр (80 фото)

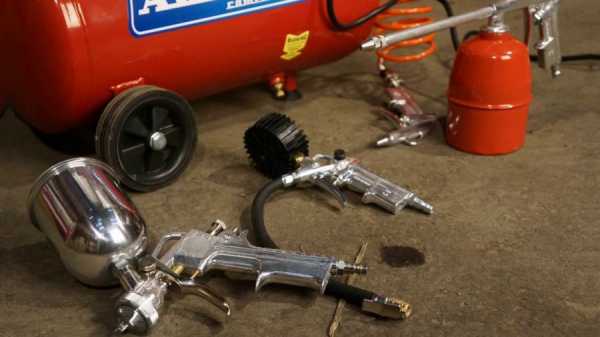

Для эффективного использования пневмоинструмента потребуется обзавестись качественным воздушным компрессором. Этот аппарат станет незаменимым помощником в доме, на даче, в гараже. А как правильно его выбрать, мы расскажем в нашей статье.

Назначение и принцип действия

Компрессор представляет собой аппарат, который поглощает воздух или газ с последующим его сжатием. Воздух нагнетается под давлением. Бытовые воздушные компрессоры используются совместно с разнообразным пневмоинструментом.

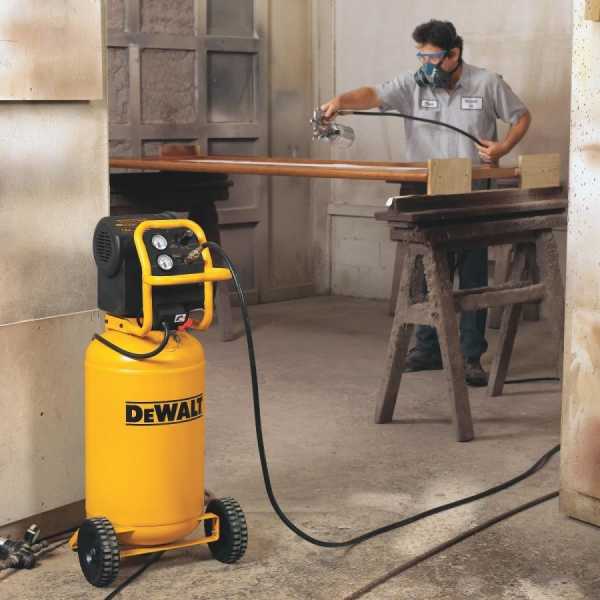

Они применяются при:

  • покраске автомобиля краскопультом;
  • продувке;
  • покрытии поверхностей специальными защитными антикоррозийными составами;
  • эксплуатации шлифовальных и полировальных устройств;
  • операциях с использованием гайковерта.

Все имеющиеся компрессоры подразделяются на объемные и динамические. К первому типу относят агрегаты поршневой, мембранной и роторной конструкции. Их действие основано на сжатии воздуха после его вхождения в специальную камеру. Ее размер уменьшается, но обратного выхода не происходит в связи с действием клапанов.

К динамическому типу относят струйные и турбокомпрессорные приборы. При их работе газ действует на роторные лопатки.

Виды компрессоров

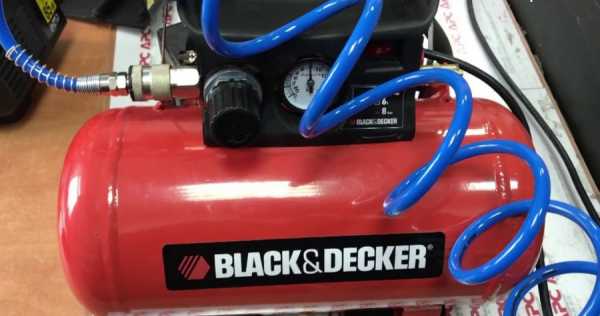

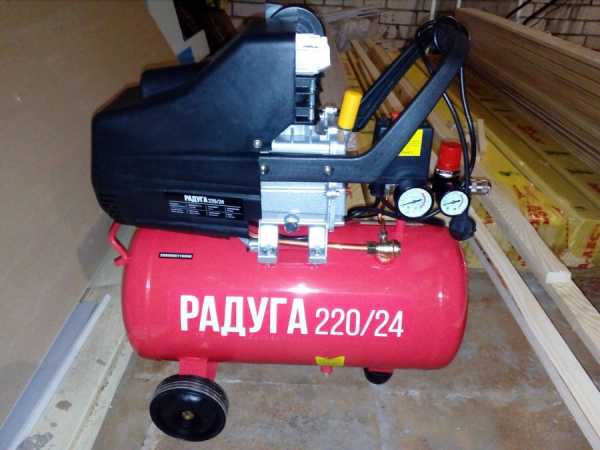

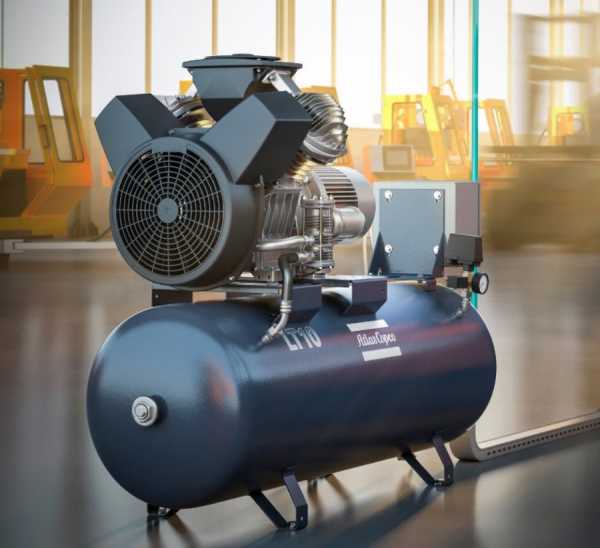

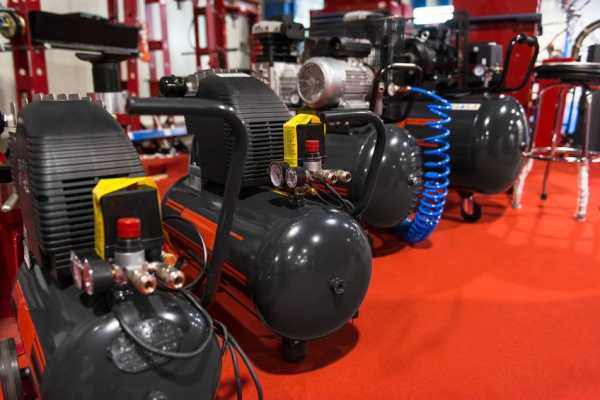

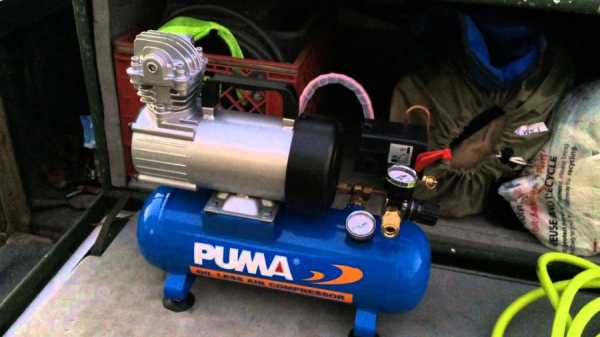

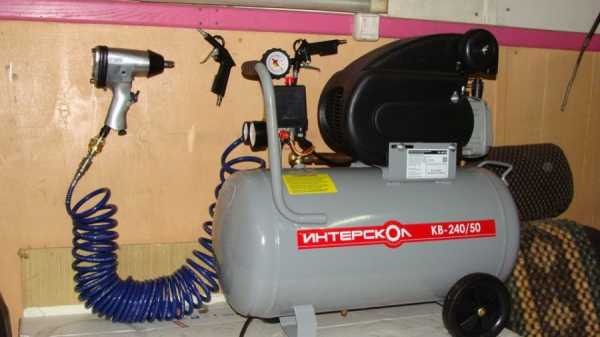

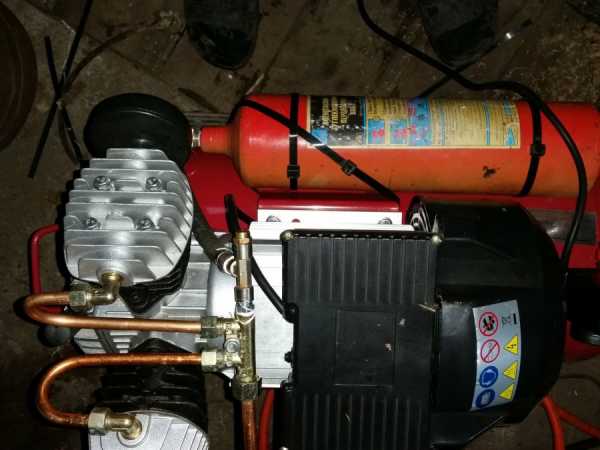

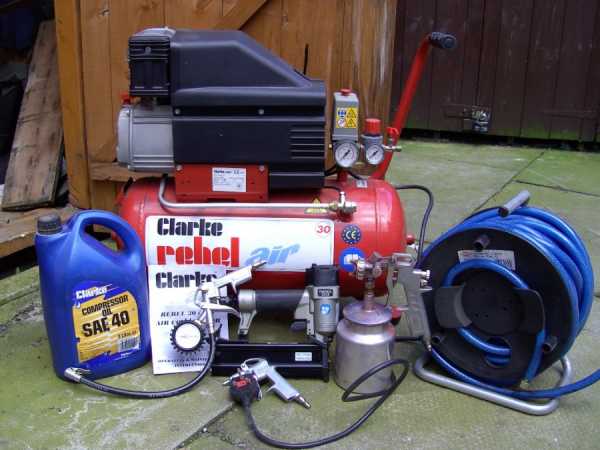

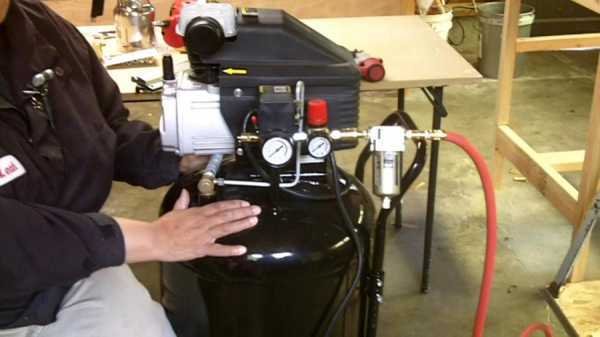

На фото воздушных компрессоров можно увидеть разновидности этого оборудования. Каждый вариант обладает своими преимуществами и предпочтительной сферой применения.

Поршневые агрегаты

Это простой, но очень универсальный вид оборудования. Его можно использовать как в быту, так и в профессиональных и промышленных целях. Конструктивно агрегат состоит из ресивера, рабочего блока и двигателя. Мотор может работать на бензиновом или дизельном топливе, электричестве.

Отдельные модификации данного оборудования используются для закачки чистого воздуха и могут эксплуатироваться в экстремальных условиях.

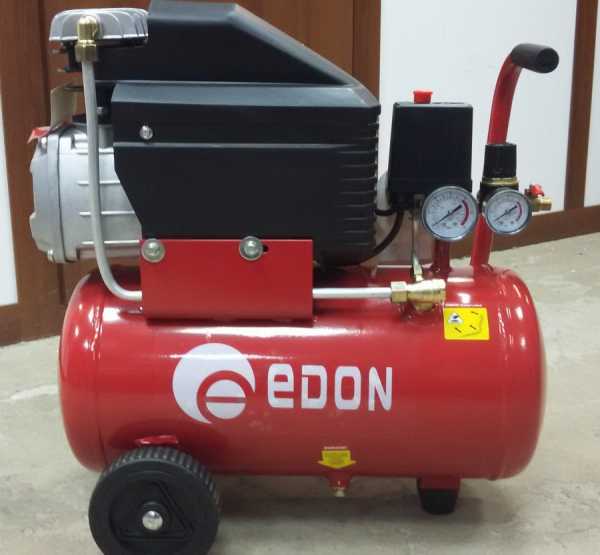

Доступные по цене поршневые устройства подразделяются на масляные и безмасляные. В работе оборудования первого вида применяется специальное масло, которое обеспечивает снижение трения отдельных элементов.

Скорость нагревания сокращается, что приводит к росту КПД и увеличению сроков полезной эксплуатации. Такой агрегат доступен по цене и его можно непрерывно использовать до 20 мин/ч.

К преимуществам масляных компрессоров относят:

  • увеличенный ресурс до 3 тыс. ч. при емкости ресивера до 500 л;
  • производительность в пределах 80-3400 л/мин. с рабочим давлением 80 бар;
  • антикоррозийное действие применяемого масла.

В то же время это шумные модели, требующие регулярного отключения в процессе работы.

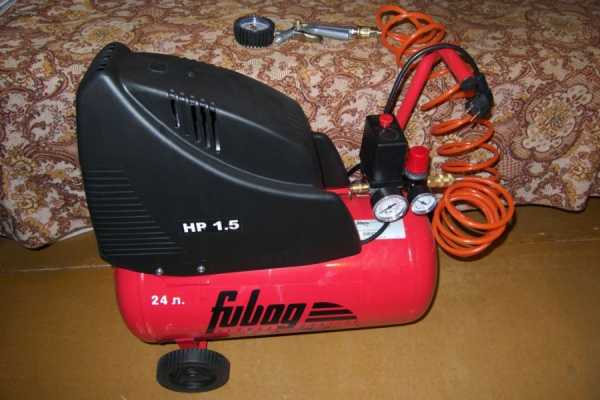

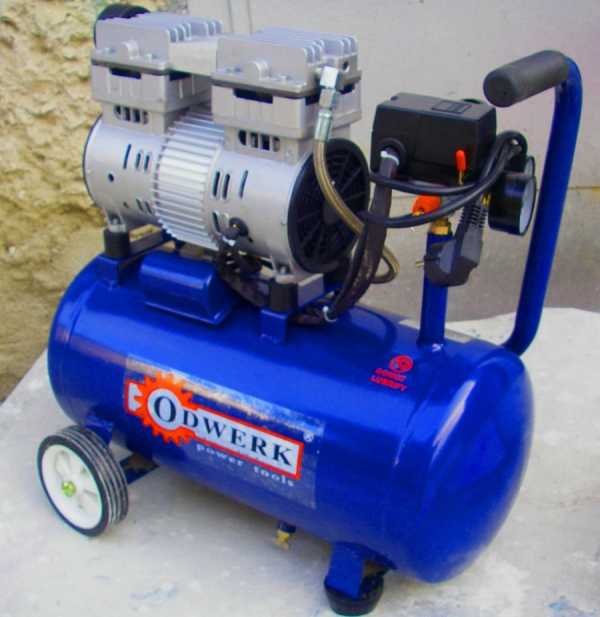

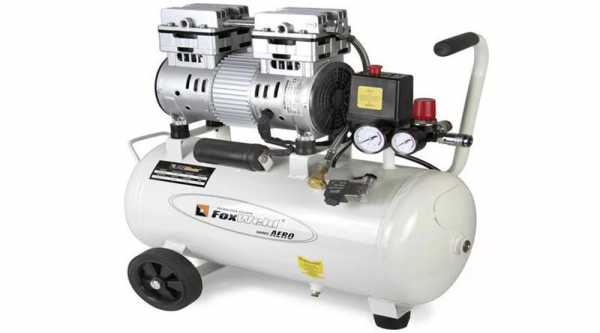

Компрессор поршневой воздушный на безмасляной основе не требует специальных составов. Но при этом необходимо использование износостойких материалов, которые компенсировали бы силу трения.

Оптимальный ресурс по сравнению с предыдущей модификацией меньше – 1 тыс. часов при таком же объеме ресивера и давлении в 80 бар. А вот производительность находится в пределах 20-3,5 тыс. л/мин.

Наряду с выгодной ценой имеются и следующие преимущества:

  • нагнетается чистый воздух;
  • простота в обслуживании;
  • компактность и низкий вес.

В то же время срок эксплуатации агрегата пониженный, также требуется регулярное отключение – длительность непрерывной работы не более 10 мин.

Роторные модели

Среди оборудования данного вида выделят винтовые компрессоры, нагнетающие воздух специальными винтами.

Они выпускаются в сложной комплектации, имеют несколько режимов работы. Допускается эксплуатация без масла или с его заливкой. Используется прямой или ременный привод.

Несмотря на высокую стоимость и тяжелый вес, к преимуществам агрегатов относятся:

  • высокая производительность;
  • длительный моторесурс;
  • надежность и бесшумность работы;
  • экономичность по потреблению масла и электроэнергии;
  • возможность задействования выделяемого тепла.

В спиральных устройствах работа обеспечивается действием спиралей, размещенных под углом. Оборудование имеет сложное строение, но меньший вес. За счет этого цена компрессора будет выше. В целом роторное оборудование предпочтительно в условиях непрерывной работы оборудования.

Мембранный компрессор

В диафрагменном оборудовании нагнетание воздуха производится при помощи мембраны из фольгированного металла. Часто применяется и резиновая конструкция мембраны. Такое оборудование работает при низком давлении, что обусловливает пониженную производительность.

В воздухе, обработанном таким компрессором, отсутствуют масляные пары. Оборудование просто в обслуживании и ремонте, обладает значительным моторесурсом.

Как правильно выбрать компрессор

При выборе эффективного оборудования нужно учитывать технические характеристики компрессоров. Их нужно рассматривать в комплексе применительно к имеющемуся в наличии инструменту.

Рабочее давление

Этот параметр задает силу сжатия воздуха в атмосферах или барах. Это важно знать при подборе наилучшего сочетания с обслуживаемыми инструментами. Выбирать нужно с небольшим запасом, поскольку в процессе эксплуатации давление может падать.

Мощность

Это характеристика потенциала оборудования, описывающая его возможность справиться с поставленной задачей. Более мощный двигатель выдает большее давление и производительность.

При выборе нужно также учитывать запас до 30%, поскольку номинальные параметры компрессора будут меньше расчетных. Обусловлено это тратами энергии, например, на трение.

Производительность

Задается объемом сжатого воздуха, который нагнетается за 1 мин. Паспортные данные обычно соответствуют уровню на входе при стандартной температуре 20 градусов.

В реальных условиях эксплуатации мощность будет меняться. В связи с этим рекомендуется выбирать модели с запасом производительности 30-40%.

Топливо

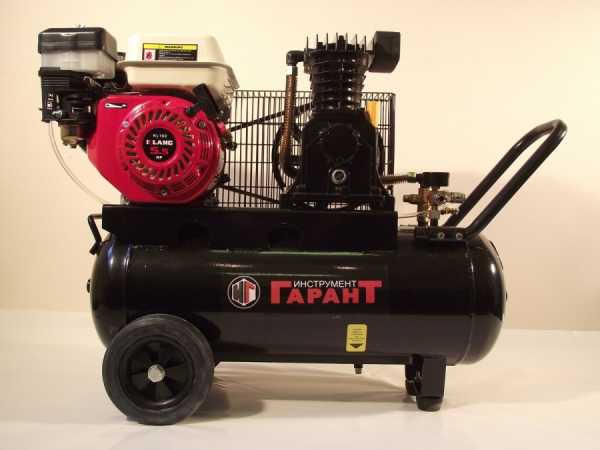

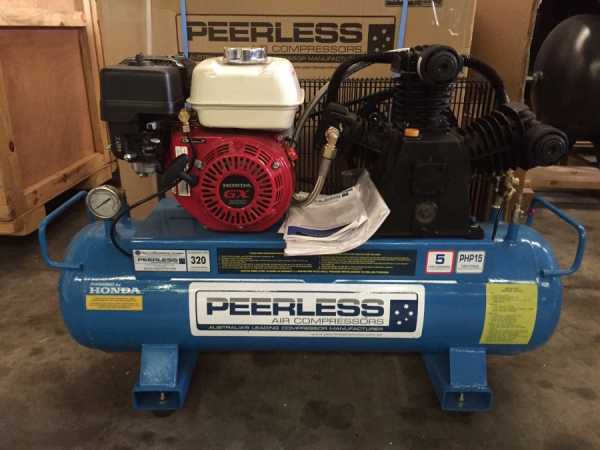

Различаются модели на бензине, дизельном топливе, электричестве. Электрический воздушный компрессор может быть однофазным и трехфазным, а поэтому рассчитывается на напряжение 220 В, 380 В.

Возможен и смешанный тип 220/380 В. Подбирать агрегат нужно в соответствии с напряжением и частотой в доме или гараже.

Ресивер

Объем емкости, куда подается воздух после сжатия, задается в литрах. Для большего объема ресивера частота отключения инструмента будет ниже. Но при этом для наполнения бака потребуется больше времени. Стандартная емкость колеблется в пределах 5-500 л.

Уровень шума

В обычных моделях данный параметр может составлять 85 дБ, хотя при наличии специальной шумоизолирующей обработки уровень снижается до 68 дБ. Чтобы работа с инструментом была комфортной, учитывайте роль этого фактора.

Дополнительные параметры выбора

При покупке нужно также учитывать вес устройства и габариты. Важное значение имеет производитель и наличие гарантийных обязательств. Популярностью и спросом пользуются агрегаты Fubag, Abac, Metabo, Elitech, Patriot.

Работа с пневмоинструментом будет более комфортной и эффективной, если удачно выбрать воздушный компрессор. Это недешевое оборудование, поэтому к покупке нужно подойти взвешенно, оценив важность всех технических параметров.

Фото воздушных компрессоров


Также рекомендуем посетить:

strojka-gid.ru

Какой тип компрессора выбрать?



На современном рынке представлен достаточно широкий спектр компрессорного оборудования. Но как выбрать именно такой вариант, который работал бы достаточно эффективно и соответствовал всем требованиям потребителя? Существует несколько типов компрессоров, наиболее популярными из которых считаются винтовые и поршневые.





Если потребность в воздухе большая, то лучше всего делать свой выбор в пользу винтовых компрессоров. Если же данное оборудование будет использоваться не периодически, можно использовать поршневые компрессоры.

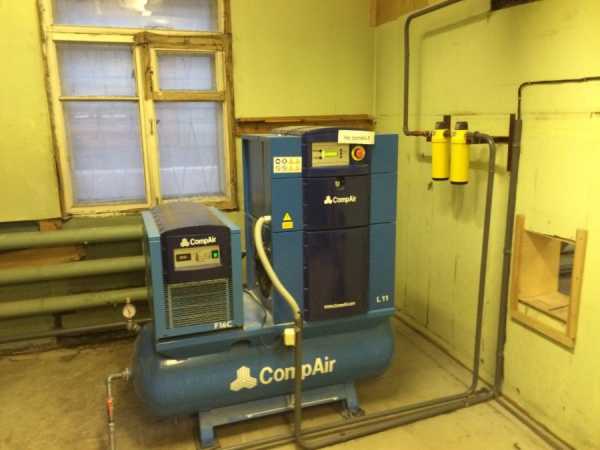

Винтовые компрессоры






Данный тип компрессорного оборудования считается наиболее распространенным в производстве. Здесь нагнетание воздуха происходит последовательно благодаря винтовой паре, вращающейся в резервуаре с маслом. Перечислим основные достоинства компрессоров этого типа:





  • Они отличаются средней или большой массой и габаритами;
  • Имеют низкий уровень шума;
  • Обладают высокой производительностью;
  • Обеспечивают круглосуточный режим работы;
  • Имеют повышенный эксплуатационный срок;
  • Позволяют сэкономить на электрической энергии.

При работе винтов между ними образуется масляный клин - тонкая пленка масла, исключающая быстрый износ винтов. Благодаря ей достигается низкий уровень трения и увеличивается отвод тепла от рабочей зоны.

Если говорить о недостатках компрессорного оборудования винтового типа, то можно перечислить то, что воздух на выходе имеет примеси масляной эмульсии. Чтобы избавиться от этих примесей, необходимо будет приобретать соответствующие фильтры.

Поршневые безмасляные коаксиальные компрессоры


Все поршни в них изготавливаются из специальных антикоррозионных материалов, которые уменьшают коэффициент трения и повышают срок годности деталей. Оборудование данного типа имеет одно преимущество – это идеальный вариант для покрасочных работ и для работ с помощью пневмоинструмента, дающий на выходе чистый воздух. Благодаря достаточно простой конструкции прямого привода обеспечивается низкая стоимость компрессоров.
Однако такое оборудование не достаточно эффективно и его нельзя использовать в течение длительного периода времени. Поэтому его чаще всего используют не в промышленных условиях, а в быту.

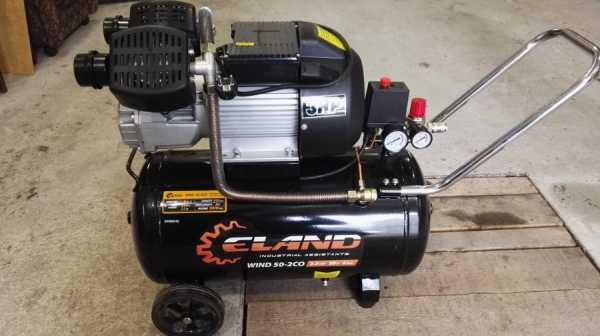

Поршневые масляные коаксиальные компрессоры


В данном оборудовании каждая деталь поршневой группы смазывается поступающим маслом. Между движущимися частями образуется масляная пленка, предотвращающая трение металла о металл.

К числу преимуществ таких коаксиальных компрессоров относится более высокая производительность, легкость в управлении и обслуживании. Только их нельзя использовать в течение длительного периода работы. К тому же, в них необходимо регулярно поддерживать достаточный уровень масла.

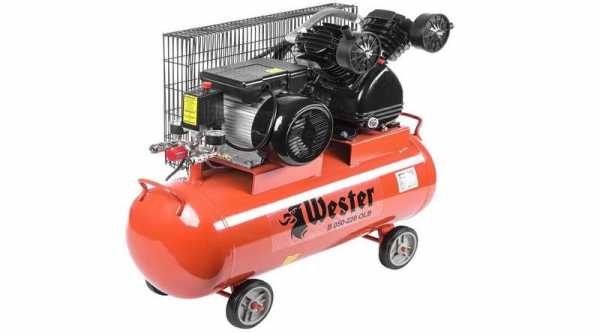

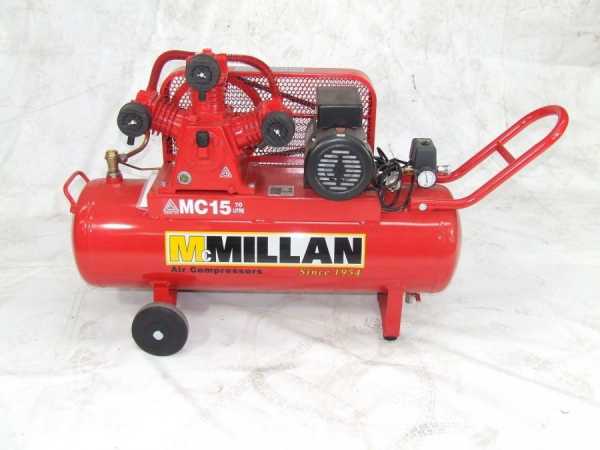

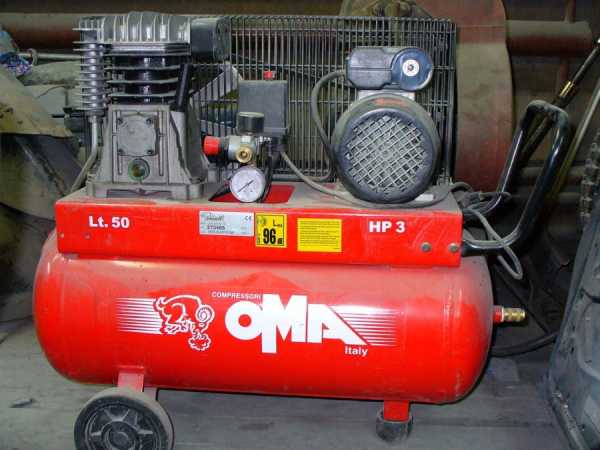

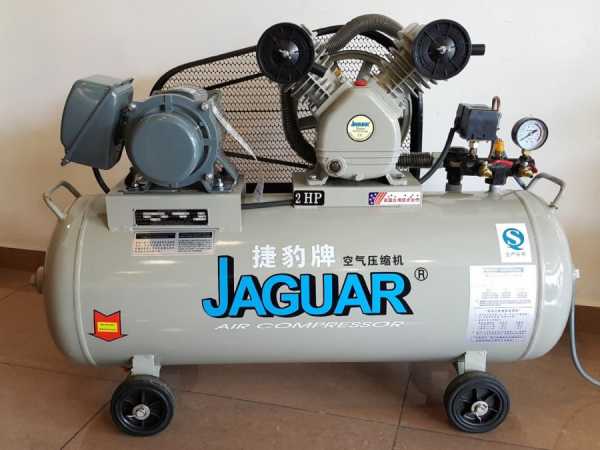

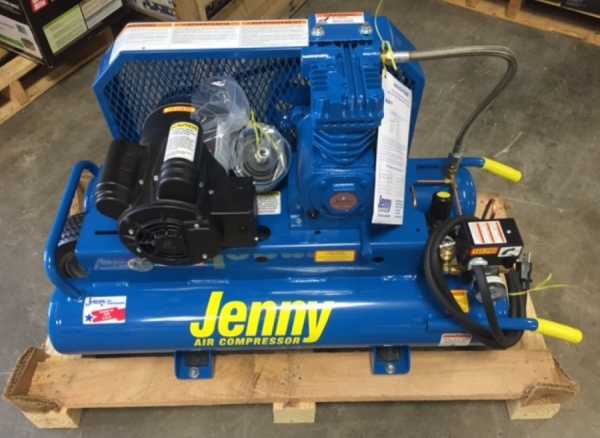

Ременные компрессоры


Ременные компрессоры предназначены для профессионального использования в тяжелых условиях эксплуатации. Они являются износостойкими, обладают повышенным ресурсом, не капризны и прекрасно работают при высокой температуре, благодаря маховику компрессорной головки.  Из недостатков можно упомянуть высокий уровень шума.

В компрессорном оборудовании данного типа используется ременной привод, благодаря которому осуществляется передача крутящего момента от двигателя к шкиву, вращающему маховик компрессорной головки. За счет маховика уменьшается частота работы головки и, соответственно, увеличивается ее ресурс.

Схема расчета производительности


Расчет производительности компрессоров следует осуществлять по следующему принципу:



  • Вначале нужно определиться с инструментами, которыми будут производиться работы;
  • Затем ознакомиться с их паспортными данными и выяснить, какова максимальная паспортная производительность;
  • К имеющемуся результату следует прибавить 20% необходимых запасов.

Как правило, в паспортной документации имеется информация о производительности компрессоров на выходе, которое следует умножить на коэффициент полезного действия:

  • Для оборудования винтового типа он составит ~ 0,95;
  • Для коаксиального оборудования поршневого типа - ~ 0,65;
  • Для ременного оборудования поршневого типа -  ~0.75.




Как определяется рабочее давление



Давление, требуемое для эффективной работы компрессора, также указывается в паспортной документации. Само оборудование по достижении максимального давления (Pmax)отключается. В этот момент давление падает. После того, как будет достигнут уровень включения Pmin, осуществляется повторный запуск. Разница между минимальным и максимальным давлением 2 бара. Соответственно, если компрессор имеет Pmax, равную 10 бар или 8 бар, то Pmin будет 8 и 6 бар.




Выбирая то или иное компрессорное оборудование, важно помнить, что его Pmin должно быть больше необходимого.

Как определиться с размером ресивера


Воздухосборник (ресивер) является неотъемлемой частью компрессора, так как в нем накапливается и охлаждается сжатый воздух. Также ресивер используется и по другому назначению, в том числе слива влаги.

Теперь разберемся с объемом воздухосборника (в литрах):

• Для коаксиальных компрессоров – от 24 до 50;
• Для ременных компрессоров – от 50 до 100;
• Для ременных компрессоров, применяемых в производственных целях – от 270 до 500.







Рекомендуется выбирать объемные воздухосборники, так как в этом случае эффективнее будет снижаться пульсация давления воздуха. Если оборудование оснащено воздухосборниками такого объема, то оно способно выдержать высокую нагрузку. Система подачи воздуха у таких компрессоров более гибкая и способна выдержать любой рабочий режим.



mycompressor.by

Виды компрессоров, классификация компрессоров

Что такое Компрессор это специальный агрегат, предназначенный для сжатия воздуха/газа и его последующей подачи на различные пневматические инструменты и приборы другого назначения. Компрессорная техника применяется весьма широко во многих областях – в строительной и промышленно-производственной сфере, в медицине и др.
Все компрессорное оборудование классифицируется в зависимости от типа конструкции, мощности/производительности и функциональности; а также – по типу рабочей среды, уровню давления и по критерию эксплуатации при соответствующих условиях внешней среды.

Классификация компрессоров по типу рабочей среды

1. Обычные воздушные компрессоры. Этот вид является самым распространенным. Данные агрегаты применяют для сжатия воздуха, который полается на пневмоинструмент, предназначенный для проведения целого ряда строительных работ. Оснащается воздушными компрессорами и медицинское оборудование.

2. Газовые компрессоры. Их назначение – это сжатие разных газов и газовых смесей. Наибольшей востребованностью пользуется компрессорное оборудование для сжатия водорода и кислорода.

3. Циркуляционные компрессоры обеспечивают циркуляцию воздуха/газа в непрерывном режиме по замкнутому рабочему контуру.

4. Специальные компрессорные установки многослужебного типа применяются для сжатия сразу нескольких видов газов одновременно.

5. Специальные многоцелевые компрессоры предназначены для сжатия газов по попеременной схеме.

Классификация компрессоров в зависимости от особенностей конструкции

1. Мембранные компрессоры. Они работают практически по такому же принципу, что и стандартные поршневые агрегаты. Только в качестве рабочего элемента, который отвечает за нагнетание воздуха, здесь выступает специальная поршневая мембрана, рассчитанная на функционирование при многократном цикле возвратно-поступательных движений. Нагнетание воздуха происходит в результате колебания мембраны. Для повышения рабочего ресурса и прочности данной детали ее изготавливают «в несколько слоев». По характеристикам производительности компрессоры мембранного типа уступают поршневым моделям, зато позволяют получать на выходе более качественный воздух/газ – без присутствия посторонних примесей.

2. Поршневые компрессоры известны каждому. Их изобрели раньше других модификаций. До сих пор данная разновидность компрессорных установок остается самой востребованной. Все поршневые модели компрессоров оснащены моторами внутреннего сгорания со стандартной для таких двигателей поршневой группой. Воздух сжимается рабочей поверхностью поршня. На современном рынке поршневое компрессорное оборудование представлено в широком ассортименте – по мощности, производительности, количеству цилиндров, габаритным размерам и др. Наиболее доступны по цене модификации средней и малой мощности, укомплектованные одним цилиндром.

3. Роторно-винтовые компрессоры также пользуются хорошим спросом. Особенность их конструкции заключается в отсутствии клапанов, что дает возможность максимально увеличить обороты винта-нагнетателя. Из-за этого требуемое давление воздуха способны обеспечить только модели с большими рабочими камерами. Роторно-винтовые модификации обладают показателями мощности 4/250 кВт. Они способны создавать давление 5/13 бар. Такие рабочие характеристики позволяют использовать данный вид компрессорного оборудования для решения различных задач.

4. Роторно-пластинчатые установки для сжатия воздуха оборудованы прямым приводным механизмом. Из преимущества – это высокий уровень надежности и высокая производительность, а также – долговечность и стабильность работы. Скорость вращения роторно-пластинчатого вала сравнительно небольшая. Характеристики мощности – 1/75 кВт. Рабочее давление – до 10 бар.

Классификация компрессоров по другим параметрам

Все без исключения компрессорные установки подразделяются на стационарные и мобильные. Высокомощные стационарные модификации чаще всего используются для обслуживания различных объектов в области промышленности и производства. Передвижные модели компрессоров наиболее часто закупают компании строительного сектора. Такое оборудование удобно транспортировать и перемещать по территории стройплощадки.
В зависимости от энергоисточника компрессоры разделяются на жидкотопливные (дизельные/бензиновые) и оборудованные электродвигателями. Агрегаты, работающие на жидком топливе, отличаются автономностью и высокой мобильностью. Они просто незаменимы для объектов, где нет источника тока.

Что необходимо учитывать при выборе компрессора

Как уже отмечалось, без компрессорных установок не обойтись в очень многих отраслях строительной сферы. «Лидерами продаж» являются передвижные электрические и жидкотопливные компрессоры. Профессиональные компрессорные станции наилучшим образом подходят для работы в стационарных условиях. Существуют модели многофункциональных компрессорных станций, которые рассчитаны на сжатие как воздуха, так и газа по попеременной/одновременной схеме.

Для эксплуатации на производстве, когда техника используется регулярно и долго работает в беспрерывном режиме, лучше всего подойдут «выносливые» винтовые модификации компрессоров, имеющие значительный рабочий ресурс и отличающиеся повышенным уровнем надежности. Поршневые компрессоры широко используют как в строительстве и производстве, так и в медицине и быту. Их преимущества это: простота конструкции, хорошая ремонтопригодность и наличие доступных по цене запчастей. Кроме того, оборудование поршневого типа представлено на рынке в широчайшем ассортименте. Дыхательные аппараты, предназначенные для медучреждений, производятся исключительно на основе поршневых компрессоров.

При выборе компрессора отдельно следует изучить такой важный его элемент, как ресивер. Ведь именно он обеспечивает подачу воздуха «на выход». Помимо стандартных технических характеристик, важное значение имеет вместимость ресиверного модуля. Чем больше сжатого воздуха/газа он способен вместить, тем дольше можно будет работать в случае того, если компрессор по каким-либо причинам остановится. Также от рабочего объема воздухозаборной камеры зависит и показатель качества сглаживания пульсации во время процесса подачи сжатого воздуха. Это одни из главных параметров, от которого напрямую зависит стабильность работы любого вида компрессорного оборудования.

Само собой, что следует учитывать мощность конкретной модели и тип рабочей среды. Не последнее значение имеет и производитель – лучше выбрать из компрессоров солидных марок, которое уже успели должным образом себя зарекомендовать.

tex-servis.ru

Компрессоры: виды, назначение, применение

Компрессор – устройство, обеспечивающее функционирование пневмоинструмента, что достигается посредством сжатия воздуха. Отличается распространенностью: промышленное производство, медицина и стоматология, включая бытовое применение.

С точки зрения конструкции под компрессорными агрегатами понимаются устройства, работа которых приводит к повышению давления воздуха до требуемых значений. Тип аппарата определяет его мощность. К популярным относят такие компрессоры:

  • поршневые;
  • роторно-винтовые;
  • роторно-пластинчатые.

В зависимости от сделанного выбора потребитель получает агрегат с характеристиками, соотносящимися со сферой его будущего применения.

Виды компрессоров

Соответствующий аппарат сжимает рабочую среду, определяющую вид этого оборудования:

  1. Газовое – газ или смесь на основе некоторого числа газов, исключая воздух.
  2. Воздушное – воздух, давление которого нагнетается до 1,5 МПа.
  3. Многоцелевое – использование нескольких газов с учетом того, что сжатие происходит попеременно с переходом от одного газа к другому.
  4. Многослужебное – одновременное сжатие более, чем одного газа.
  5. Циркуляционное – поддержание процесса циркуляции в замкнутом контуре.

Как работают воздушные компрессоры

Такое оборудование имеет много общего с тем, как функционирует двигатель, что находит применение в автомобилях. Последний обеспечивает вращение коленвала, который толкает поршни. Что касается воздушного компрессора, то здесь действует тот же принцип. Воздух сжимается поршнями. В простых конструкциях компрессорного оборудования цилиндр один, что не позволяет надеяться на большие значения создаваемого давления.

Еще популярностью пользуются компрессоры, характеризуемые как роторно-винтовые. Отсутствие в них клапанов дает возможность увеличить число винтовых оборотов до максимума. В связи с этим подобные механизмы отличаются относительно небольшими размерами. Их мощность находится в диапазоне 4–250 киловатт, а давление – 5–13 бар.

Оборудование роторно-пластинчатого типа с прямым приводом отличается высокой производительностью, достаточной надежностью и длительным сроком эксплуатации. Рабочий режим этих аппаратов соотносится с незначительной скоростью вращения, мощностью в пределах 75 киловатт и давлением не более 10 бар. При выходе техники из строя понадобится ремонт компрессоров, для восстановления технических характеристик эксплуатируемой техники.

Конструкция мембранных компрессоров перекликается с тем, как устроены поршневые агрегаты. Особенность такого оборудования – использование мембраны в качестве поверхности, создающей давление. Этот элемент изготавливают из особо прочных материалов. Для улучшения характеристик прочности зачастую устанавливают многослойную мембрану. Ее колебания приводят к увеличению давления воздуха (газа). По сравнению с поршневым типом оборудования производительность ниже.

Характеристики компрессоров

При выборе подобных устройств надо обращать внимание на следующие параметры:

  • производительность;
  • давление;
  • рабочая среда;
  • тип;
  • конструкция;
  • стабильность функционирования в соответствии с конкретной средой.

Условия работы определяют вид рассматриваемого оборудования: стационарное, передвижное. На основе рабочего элемента компрессорные агрегаты подразделяют на поршневые и винтовые. Дизельные и электрические – это классификация компрессоров в зависимости от потребляемой энергии.

Какой компрессор лучше

Специфика работ обусловливает выбор конкретного вида компрессорного оборудования. Если требуется круглосуточное функционирование, что соотносится с длительными перерывами на техобслуживание, то лучший выбор – винтовые агрегаты. Это обеспечит необходимую надежность и производительность. В случае с промышленностью и бытовым применением остановите свой выбор на поршневых компрессорах.

Назначение компрессоров

Устройства для сжатия воздуха или другой среды применяют в медицине, промышленности и быту. Но в большей мере это оборудование востребовано при работах, когда возникает необходимость восстановления дорожного полотна или прокладки нового. Для этого применяют компрессорные станции и другие виды компрессоров, способных подать воздух под давлением, что необходимо для работы пневмоинструментов.

Важный элемент компрессорной станции – ресивер. Это устройство контролирует подачу сжатого воздуха. Его технические характеристики влияют на эффективность проводимых работ.

Выбор компрессора надо соотносить с вместительностью ресивера. Если он вмещает в себя достаточно много воздуха, то это продлевает время работы пневмоинструмента, когда компрессорный агрегат дает сбой. Еще один положительный момент, зависящий от величины этой характеристики, – гашение пульсации, которая наблюдается при подаче сжатого воздуха к оборудованию.

Применение компрессоров

Компрессорные агрегаты применяют в зависимости от профиля ожидаемых работ, что предполагает выбор соответствующего вида подобного оборудования. Необходимо соотносить технические возможности компрессоров и особенности их функционирования в заданных условиях.

Если аппарат нацелен на постоянное использование с перерывом лишь на техобслуживание, что может быть длительным по времени, то винтовые компрессоры станут лучшим решением. Такие устройства оптимально сочетают в себе характеристики надежности и производительности. В промышленности, что в той же мере относится и к бытовому использованию, распространены компрессоры поршневого вида как аппараты для сжатия воздуха, необходимого для работы пневмоинструмента.

Строительство и ремонтные работы – сферы, где широко применяются компрессоры, в которых рабочая среда представляет собой воздух. Преимущественно под таким оборудованием понимаются компрессорные станции или отдельные виды компрессоров с техническими характеристиками, соответствующими специфике подобных работ.

Поршневые компрессоры – простота конструкции на фоне других подобных агрегатов, что определяет их широкое распространение не только в промышленности, но и в быту. Также на это влияют такие факторы, как высокая производительность и разнообразие моделей компрессорных устройств этого типа. Например, компрессоры поршневого вида используют в дыхательных аппаратах, к которым предъявляют серьезные требования безопасности.

Вывод

На рынке представлено значительное число производителей, предлагающих компрессорные установки с максимально широким спектром возможностей. Здесь и многообразие модификаций, и разнообразие задач, с которыми могут справиться такие компрессоры вне зависимости от сферы их применения.

Перечисленные выше компрессоры – это несколько видов, где каждый отличается наличием своих минусов и плюсов. В связи с этим надо заранее побеспокоиться о том, чтобы получить правильную информацию о компрессорном оборудовании от специалистов. Именно это позволит избежать проблем в будущем: будет приобретен аппарат для решения тех задач, что актуальны для потребителя. Только профессионалы способны на дельный совет, связанный с выбором компрессорной установки применительно к ожидаемым условиям эксплуатации.

www.stroysmi.ru

Типы компрессоров | НПП Ковинт

В данном разделе я привожу общую информацию с описанием типов (или видов) компрессоров для понимания, какие типы компрессоров существуют и применяются в промышленности.

Также прокомментирую некоторые термины и определения.

Типы компрессоров

Итак, все компрессоры можно разделить на две большие группы по принципу действия. Это компрессоры объемного действия и динамического действия.

Компрессоры объемного действия — это компрессоры, в которых сжатие газа происходит за счет изменения объема камеры сжатия. К таким компрессорам относятся поршневые, поршне-мембранные, мембранные и роторные (роторные винтовые, роторно-пластинчатые и другие).

Этот тип компрессоров является одним из самых распространенных на промышленных предприятиях и научно-исследовательских центрах.

Компрессоры динамического действия — это компрессоры, в которых сжатие происходит за счет перевода кинетической энергии газа в потенциальную энергию.

В основном в промышленности используются центробежные компрессоры в тех случаях, когда требуются большие потоки (более 150 — 200 м3/мин) сжатого газа. Также данные компрессоры используются в составе станций на газоперекачивающих трубопроводах.

Подробную классификацию компрессоров можно увидеть на картинке ниже:

Типы (виды) компрессоров



В рамках своей работы я сталкиваюсь только с компрессорами объемного действия. На данном сайте публикуется информация о поршневых и мембранных компрессорах среднего, высокого и сверх-высокого давления.

Термины и определения

Несколько слов о применяемых терминах:

Компрессор — энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды)

Компрессорная станция — комплекс, включающий в себя одну или более компрессорных установок, здание, в котором они размещены, шасси, кузов, платформу, навес, систему управления и необходимое вспомогательное оборудование.

Компрессор низкого давления  компрессор с конечным давлением до 1.5 МПа.

Компрессор среднего давления — компрессор с конечным давлением от 1.5 до 10 МПа.

Компрессор высокого давления — компрессор с конечным давлением от 10 до 100 МПа.

Компрессор сверхвысокого давления — компрессор с конечным давлением от 100 МПа.

Дожимающий компрессор — компрессор, у которого начальное давление не ниже 0.1 МПа.

Газовый компрессор — компрессор для сжатия газа или смеси газов, кроме воздуха.

Маслозаполненный компрессор — жидкостнозаполненный компрессор, в котором в качестве впрыскиваемой жидкости используется масло.

Горизонтальный компрессор — компрессор с горизонтальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Вертикальный компрессор — компрессор с вертикальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Оппозитный компрессор — поршневой компрессор, оси цилиндров которого расположены в двух противоположных от коленчатого вала направлениях и лежат в горизонтальной плоскости.

V-образный компрессор — поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, составляющих одинаковые, меньше 90° углы с вертикальной плоскостью.

Прямоугольный компрессор — поршневой или мембранный компрессор, оси цилиндров или мембранных блоков которых в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, одно из которых совпадает с вертикальной плоскостью, а другое — с горизонтальной.

W-образный компрессор  поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в трех направлениях, одно из которых совпадает с вертикальной плоскостью, а два другие образуют одинаковые углы с вертикальной плоскостью меньше 90 градусов.

Звездообразный компрессор — поршневой компрессор, оси цилиндра которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены звездообразно в четырех и более направлениях.

Механизм движения поршневого (мембранного) компрессора  совокупность элементов поршневого (мембранного) компрессора, предназначенная для преобразования и передачи движения от привода к поршням (мембранам).

База поршневого (мембранного) компрессора — совокупность сборочных единиц, объединяющая кривошипно-шатунные механизмы и включающая станину с коренными подшипниками и направляющими крейцкопфов, коленчатый вал, шатуны, крейцкопфы, элементы системы смазки кривошипно-шатунных механизмов, предназначенная для использования в различных компрессорах.

Рабочая камера компрессора объемного действия — полость компрессора объемного действия, в которой происходит сжатие газа.

Основные расчетные параметры компрессоров объемного действия

Начальное давление компрессора — давление газа на входе в компрессор (секцию, ступени). Этот параметр часто необходим для определения конструкции узла всасывания компрессора или компрессорной станции.

При подборе компрессора необходимо понимать минимально и максимально возможное давление на всасывании компрессора для настройки параметров при аварийной ситуации.

Конечное давление компрессора (секции, ступени) — давление газа на выходе из компрессора (секции, ступени).

Этот параметр является одним из определяющих при выборе компрессора. Причем нужно учитывать не только рабочее давление, но и минимально-максимально допустимые значения.

Объемная производительность компрессора (секции, ступени) — объемный расход газа на выходе из компрессора (секции, ступени). Как правило в документации обычно применяют объемную производительность компрессора, приведенную к начальным условиям всасывания.

Предыдущие три параметра (начальное давление, конечное давление и объемная производительность компрессора) являются определяющими параметрами компрессора или компрессорной станции, от которых зависит тип компрессора и его стоимость.

Начальная температура компрессора (секции, ступени) — температура газа на входе в компрессор (секцию, ступень).

Конечная температура компрессора (секции, ступени) — температура газа на выходе из компрессора (секции, ступени).

Мощность на валу компрессора — сумма мощности компрессора и вспомогательной мощности компрессора.

Мощность на валу приводного двигателя — сумма мощности на валу компрессора и мощности, теряемой в устройствах передачи движения от приводного двигателя к компрессору

Мощность компрессорного агрегата — мощность, потребляемая приводным двигателем компрессора.

Мощность компрессорной установки — сумма мощности компрессорного агрегата и мощностей дополнительных систем, обеспечивающих работу компрессорного агрегата.

Более полный список терминов и определений можно найти, изучив ГОСТ 28567-90 «Компрессоры. Термины и определения». Скачать документ можно по ссылке ГОСТ-28567-90 Компрессоры. Термины и определения

Если у вас есть какие-либо вопросы, то их можно задать мне, отправив сообщение по электронной почте:

[email protected]

или через форму ниже. Я отвечу в течение одного рабочего дня.



С уважением,

Константин Широких



Вернуться в раздел Полезная информация



covint.ru

Типы (виды) компрессоров | Компрессорный блог



В данном разделе я привожу общую информацию с описанием типов (или видов) компрессоров для понимания, какие типы компрессоров существуют и применяются в промышленности.



Типы компрессоров



Все компрессоры можно разделить на две большие группы по принципу действия. Это компрессоры объемного действия и динамического действия.



Компрессоры объемного действия — это компрессоры, в которых сжатие газа происходит за счет изменения объема камеры сжатия. К таким компрессорам относятся поршневые, поршне-мембранные, мембранные и роторные (роторные винтовые, роторно-пластинчатые и другие).



Этот тип компрессоров является одним из самых распространенных на промышленных предприятиях и научно-исследовательских центрах.



Компрессоры динамического действия — это компрессоры, в которых сжатие происходит за счет перевода кинетической энергии газа в потенциальную энергию.



В основном в промышленности используются центробежные компрессоры в тех случаях, когда требуются большие потоки (более 150 — 200 нм3/мин) сжатого газа. Также данные компрессоры используются в составе станций на газоперекачивающих трубопроводах.



Подробную классификацию компрессоров можно увидеть на картинке ниже:



Типы (виды) компрессоров



В рамках своей работы я сталкиваюсь только с компрессорами объемного действия. На данном сайте публикуется информация о винтовых, поршневых и мембранных компрессорах среднего, высокого и сверх-высокого давления.



Оставить комментарий или задать вопрос можно в форме ниже.



С уважением,

Константин Широких

Вернуться в раздел Все статьи

compressorblog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
