    Кабельные муфты концевые, Кабельные муфты концевые термоусадочные,

                  Обеспечим выгодные цены  на данные муфты .        Пишите   [email protected]



    3КВТп (КНТп) -1 ,  4КВТп (КНТп) -1 с наконечниками и без

    Применение:

    Муфты кабельные концевые внутренней и наружной установки 4КВТп (КНТп)-1 и 3КВТп (КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

    Технические показатели:

    Муфты кабельные концевые внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.



    Наименование муфты

    Тип установки

    Рабочее напряжение, кВ

    Число жил кабеля

    Сечение жил кабеля, ммІ

    Тип изоляции кабеля

    концевая кабельная муфта 4КВТп(КНТп) 1-25/50

    внутренняя/ наружная

    1

    4

    25, 35, 50

    бумажная
    маслопропитанная, пластмассовая

    концевая кабельная муфта 4КВТп(КНТп) 1-70/120

    внутренняя/ наружная

    1

    4

    70, 95, 120

    концевая кабельная муфта 4КВТп(КНТп) 1-150/240

    внутренняя/ наружная

    1

    4

    150, 185, 240

    концевая кабельная муфта 3КВТп(КНТп) 1-25/50

    внутренняя/ наружная

    1

    3

    25, 35, 50

    концевая кабельная муфта 3КВТп(КНТп) 1-70/120

    внутренняя/ наружная

    1

    3

    70, 95, 120

    концевая кабельная муфта 3КВТп(КНТп) 1-150/240

    внутренняя/ наружная

    1

    3

    150, 185, 240

    Базовая комплектация муфты:

    Типы:

    • муфты 4КВТп (КНТп)-1 (для внутренней и наружной установки)

    • муфты 3КВТп (КНТп)-1 (для внутренней и наружной установки)

    Муфты кабельные концевые внутренней и наружной установки 4КВТп (КНТп)-1 и 3КВТп (КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

    Кабельные муфты 4КВТп (КНТп)-1, 3КВТп (КНТп)-1 могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.

    Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов.

    Описание конструкции концевой муфты:

    На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета.

    Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям.

    Для кабелей с броней используется комбинированная система заземления.

    Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.

    Крепеж на бронелентах кабеля осуществляется методом пайки.

    Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета.

    Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля.

    Корень разделки кабеля герметизируется изолирующей перчаткой.

    На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей.

    После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея.

    Для идентификации фаз используются цветные маркировочные трубки.

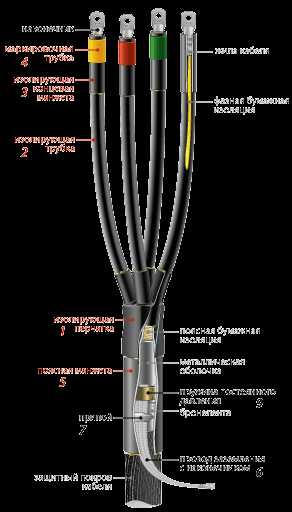

    1. Изолирующая перчатка*

    2. Изолирующие трубки*

    3. Манжеты изолирующие концевые*

    4. Маркировочные трубки*

    5. Поясная манжета*

    6. Провод заземления с наконечником

    7. Припой

    8. Паяльный жир

    9. Пружина постоянного давления

    10. Бандажная медная проволока

    11. Изоляционная лента (ПВХ)

    12. Наждачная бумага

    13. Салфетки обтирочные (х/б)

    14. Перчатки монтажника

    15. Инструкция по монтажу

    16. КОМПЛЕКТОВОЧНАЯ ВЕДОМОСТЬ

    17. Упаковочная коробка
      *-термоусаживаемые компоненты



    Муфты кабельные концевые 3КВТп-10, 3КНТп-10

    Производственное описание:

    Концевые термоусаживаемые муфты

    Муфты кабельные концевые 3КВТп-10, 3КНТп-10 внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6 и 10 кВ

    Применение:

    Концевые муфты внутренней установки 3 КВТп-10 и наружной установки 3 КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ: например, ААБл, АСБ, ААШв, АСШв, СБ и др.



    Концевые термоусаживаемые муфты



    внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6 и 10 кВ

    Типы:

    3 КВТп-10 - для внутренней установки

    3 КНТп-10 - для наружной установки

    Концевые муфты

    Муфты кабельные концевые внутренней установки 3 КВТп-10 и наружной установки 3 КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ: например, ААБл, АСБ, ААШв, АСШв, СБ и др.

    Описание конструкции

    На разделанные жилы кабеля поверх бумажной маслопропитанной изоляции устанавливаются внутренние изолирующие трубки черного цвета.

    Монтаж узла заземления производится комбинированным методом.

    Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.

    Крепеж на бронелентах кабеля осуществляется методом пайки.

    После монтажа заземляющего провода область узла заземления подматывается высокоадгезивным герметиком заполнителем белого цвета.

    Полная герметизация стволовой части муфты достигается установкой поясной манжеты с клеевым подслоем.

    Корень разделки кабеля заполняется желтой маслостойкой мастикой и герметизируется изолирующей антитрекинговой перчаткой.

    На внутреннюю поверхность перчатки нанесен термоплавкий клей.

    Пальцы перчатки усаживаются на внутренние изолирующие трубки, а корпус — на поясную манжету.

    Для усиления фазной изоляции и эффективной защиты от воздействия окружающей среды на жилы кабеля дополнительно устанавливаются трекингостойкие трубки кирпично-красного цвета.

    Муфты наружной установки 3КНТп 10 оснащены антитрекинговыми жильными изоляторами (по два на каждую фазу).

    После монтажа наконечников узлы "жила наконечник" герметизируются отдельными концевыми антитрекинговыми манжетами с нанесенным слоем термоплавкого клея.

    Для идентификации фаз используются цветные маркировочные трубки.





    наименованиетип установкирабочее напряжение, квчисло жил кабелясечение жил кабеля, мм2тип изоляции кабеля
    концевая кабельная муфта 3 КВТп-10-25/50внутренняя6 и 10325, 35, 50бумажная маслопропитанная
    концевая кабельная муфта 3 КВТп-10-70/120внутренняя6 и 10370, 95, 120
    концевая кабельная муфта 3 КВТп-10-150/240внутренняя6 и 103150,185, 240
    концевая кабельная муфта 3 КНТп-10-25/50наружная6 и 10325, 35, 50
    концевая кабельная муфта 3 КНТп-10-70/120наружная6 и 10
    3
    70, 95, 120
    концевая кабельная муфта 3 КНТп-10-150/240наружная6 и 103150,185, 240



    1ПКВТ-10, 1ПКНТ-10

    Производственное описание:

    Муфты кабельные концевые внутренней и наружной установки на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена.

    Конструкция:

    Материал антитрекинговой трубки внешней изоляции не поддерживает горение, устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.

    Применение:

    Муфты кабельные концевые предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ.

    Технические показатели:

    Муфты кабельные концевые внутренней и наружной установки на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена.

    Тип: муфты кабельные концевые 1ПКВТ-10, 1ПКНТ-10

    • Предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ
    • Типы кабелей: АПвПу-10, ПвПу-10, АПвПуг-10, ПвПуг-10, АПвВ-10, ПвВ-10, АПВП2г-10, ПвП2г-10, АПвПу2г-10, ПвПу2г-10
    • Наличие трубки выравнивания напряженности электрического поля решает проблему надежного функционирования высоковольтных муфт, равномерного распределения напряженности электрического поля в области среза полупроводящего экрана
    • Материал антитрекинговой трубки внешней изоляции не поддерживает горение, устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
    • Муфты наружной установки оснащены антитрекинговыми жильными «юбками»-изоляторами, увеличивающими длину путей утечки и создающими сухие зоны на поверхности муфты
    • Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
    • Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
    • Высокое качество комплектующих и используемых композиционных материалов.





    для кабеля из сшитого полиэтилена

    наименование муфтычисло жил кабелярабочее напр. (кВ)сечение жил кабеля (ммІ)
    комплектация без болтовых наконечниковкомплектация с болтовыми наконечниками

    внутренней установки:

    концевая кабельная муфта 1ПКВТ-10-70/120концевая кабельная муфта 1ПКВТ-10-70/120(Б)11070, 95, 120
    концевая кабельная муфта 1ПКВТ-10-150/240концевая кабельная муфта 1ПКВТ-10-150/240(Б)110150, 185, 240
    концевая кабельная муфта 1ПКВТ-10-300/400концевая кабельная муфта 1ПКВТ-10-300/400(Б)110300, 400

    наружной установки:

    концевая кабельная муфта 1ПКНТ-10-70/120концевая кабельная муфта 1ПКНТ-10-70/120(Б)11070, 95, 120
    концевая кабельная муфта 1ПКНТ-10-150/240концевая кабельная муфта 1ПКНТ-10-150/240(Б)110150, 185, 240
    концевая кабельная муфта 1ПКНТ-10-300/400концевая кабельная муфта 1ПКНТ-10-300/400(Б)110300, 400



    5ПКТп-1, 5 ПКТп(б)-1

    Производственное описание:

    Муфты кабельные концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией.

    Конструкция:

    Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.

    Применение:

    Муфты кабельные концевые предназначены для оконцевания 4-х и 5-ти жильных кабелей с пластмассовой изоляцией без брони (5ПКТп-1, 4ПКТп-1), с броней (5ПКТп(б)-1, 4ПКТп(б)-1), на напряжение до 1 кВ.

    Технические показатели:


    Муфты концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией

    Тип: 4ПКТп-1, 4ПКТп(б)-1, 5ПКТп-1, 5ПКТп(б)-1

    • Предназначены для оконцевания 4-х и 5-ти жильных кабелей с пластмассовой изоляцией без брони (5ПКТп-1, 4ПКТп-1), с броней (5ПКТп(б)-1, 4ПКТп(б)-1), на напряжение до 1 кВ
    • Типы кабелей без брони: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1
      Типы кабелей с броней: АВБбШв-1, ВБбШв-1, АВБВ-1, ВБВ-1, АВВБ-1, АВВБГ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, АПвБбШп-1, ПвБбШп-1
    • Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
    • Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
    • Для кабелей с броней используется непаянная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
    • Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям





    для кабеля с пластмассовой изоляцией.

    наименование муфтычисло жил кабелярабочее напр. (кВ)сечение жил кабеля (ммІ)
    комплектация без болтовых наконечниковкомплектация с болтовыми наконечниками

    для кабелей без брони:

    концевая кабельная муфта 4ПКТп-1-25/50концевая кабельная муфта 4ПКТп-1-25/50(Б)4125, 35, 50
    концевая кабельная муфта 4ПКТп-1-70/120концевая кабельная муфта 4ПКТп-1-70/120(Б)4170, 95, 120
    концевая кабельная муфта 4ПКТп-1-150/240концевая кабельная муфта 4ПКТп-1-150/240(Б)41150, 185, 240
    концевая кабельная муфта 5ПКТп-1-16/355116, 25, 35
    концевая кабельная муфта 5ПКТп-1-50/705150, 70
    концевая кабельная муфта 5ПКТп-1-95/1505195, 120, 150

    для кабелей с броней:

    концевая кабельная муфта 4ПКТп(б)-1-25/50концевая кабельная муфта 4ПКТп(б)-1-25/50(Б)4125, 35, 50
    концевая кабельная муфта 4ПКТп(б)-1-70/120концевая кабельная муфта 4ПКТп(б)-1-70/120(Б)4170, 95, 120
    концевая кабельная муфта 4ПКТп(б)-1-150/240концевая кабельная муфта
    4ПКТп(б)-1-150/240(Б)
    41150, 185, 240
    концевая кабельная муфта 5ПКТп(б)-1-16/355116, 25, 35
    концевая кабельная муфта 5ПКТп(б)-1-50/705150, 70
    концевая кабельная муфта 5ПКТп(б)-1-95/1505195, 120, 150



    Наша компания предлагает широчайший ассортимент кабельных муфт.
    Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
    (495)  973-16-54,  740-42-64, 973-65-17
    E-mail для заказа продукции: [email protected]



    zao-tehnolog.ru

    виды, марки, конструкция, применение (соединительные, концевые, )

    Для оконцевания кабелей, а также для соединения строительных длин кабелей применяются соответственно концевые и соединительные муфты. Разновидностью соединительных муфт можно считать ответвительные муфты, которые применяются для соединения и ответвления силовых кабелей напряжением до 1 кВ.

    Конструкции муфт очень разнообразны и определяются типом силовых кабелей и их изоляции, значением рабочего напряжения, условиями установки и размещения муфт и т. п.

    Для изоляции муфт кабелей с бумажной изоляцией применяются пропитанные рулоны кабельной бумаги. Такая изоляция накладывается вручную на месте монтажа, что усложняет процесс монтажа. Кроме того, пониженная электрическая прочность бумажной подмотки приводит к увеличению габаритов муфт.

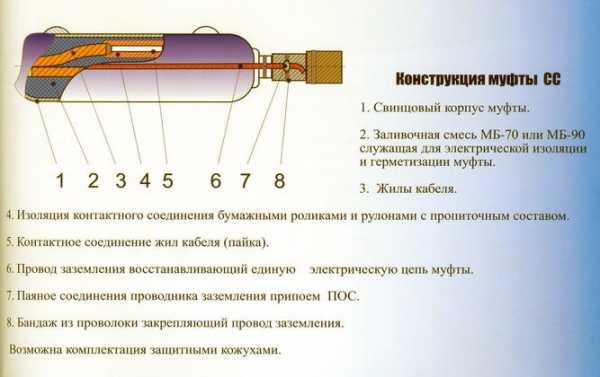

    Рис. 10. Элементы конструкции соединительной свинцовой муфты марки СС для кабелей 6-10 кВ с бумажной изоляцией

    Для соединения трехжильных кабелей с бумажной пропитанной изоляцией в общей оболочке на напряжение 6 и 10 кВ широкое распространение получили соединительные свинцовые муфты типа марки СС (см. рис. 10).

    Соединительные муфты для кабелей на напряжение 1 кВ имеют корпус из чугуна. Соединительные муфты для кабелей на напряжение 20 и 35 кВ имеют латунный корпус, который при прокладке в земле помещается в общий чугунный, стальной кожух или кожух из стеклопластика. Металлический корпус муфт заливается маслоканифольным компаундом или заливочной смесью.

    Конструкция и монтаж кабельных муфт значительно упрощаются при использовании для их монтажа предварительно изготовленных деталей. Для этих целей используются, например, эпоксидные компаунды. Изоляция, изготовленная из эпоксидных компаундов, обладает достаточной механической прочностью, хорошей адгезией к металлу и различным материалам. Кроме того, эпоксидные компаунды обладают способность затвердевать при температуре окружающей среды или при незначительном подогреве.

    Для кабелей с бумажной изоляцией применяются, в частности, эпоксидные соединительные муфты марки СЭФ (см. рис. 11), эпоксидные концевые муфты внутренней установки марки КВЭл (см. рис. 12) и наружной установки марки КНЭ (см. рис. 13).

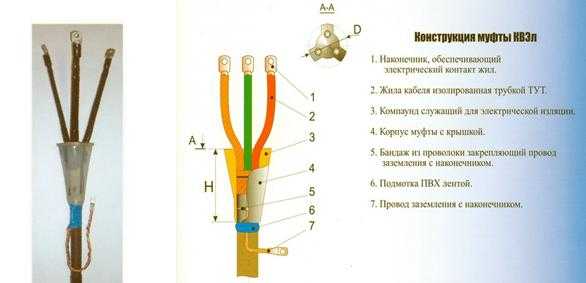

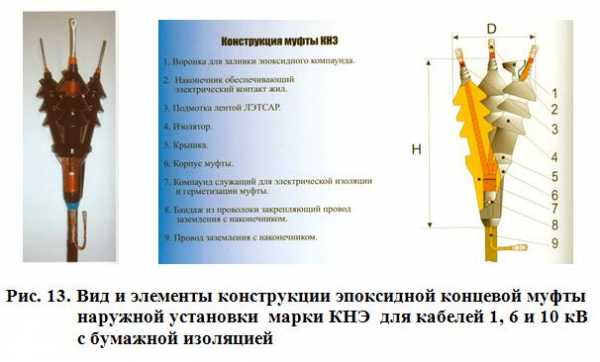

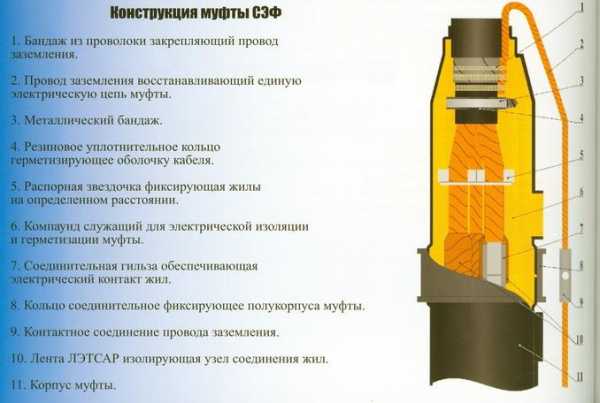

    Рис. 11. Вид и элементы конструкции соединительной эпоксидной муфты марки СЭФ для кабелей 6-10 кВ с бумажной изоляци-ейРис. 12. Вид и элементы конструкции эпоксидной концевой муфты внутренней установки марки КВЭл для кабелей 6-10 кВ с бумажной изоляциейРис. 13. Вид и элементы конструкции эпоксидной концевой муфты наружной установки марки КНЭ для кабелей 1, 6 и 10 кВс бумажной изоляцией.

    Недостатком литой эпоксидной изоляции является ее сравнительно невысокая электрическая прочность по сравнению с бумажной пропитанной изоляцией. Однако применение совершенных методов литья, обеспечивающих достаточно однородный состав отливки, позволяет использовать эпоксидные компаунды в качестве изоляции для муфт кабелей напряжением до 35 кВ включительно.

    В настоящее время в электроэнергетике России для силовых кабелей низких и средних классов напряжения все более широкое распространение получают термоусаживаемые кабельные муфты, которые имеют существенные преимущества по сравнению с муфтами на основе заливочных компаундов и изоляционных обмоточных материалов. Применение технологии монтажа концевых и соединительных муфт на базе конструктивных элементов термоусаживающихся сшитых полимеров (полиэтилена, поливинилхлорида), обладающих способностью к значительной усадке при их нагревании, позволяет обеспечить полную герметизацию кабелей и хорошие изоляционные свойства муфт, а также значительно сократить время монтажа муфт. Широкий диапазон термоусаживаемости конструктивных деталей и элементов муфт позволяет значительно унифицировать типоразмеры муфт и использовать один типоразмер для нескольких типов кабелей и сечений их жил.

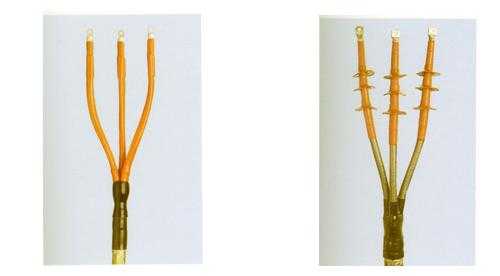

    Рис. 14. Термоусаживаемые концевые муфты внутренней и наружной установки фирмы “Райхем” для кабелей 6, 10, 20 и 35 кВ.для кабелей 6–35 кВ для соединения кабелей 6–35 кВ с бумажной изоляцией с бумажной и с пластмассовой изоляцией

    В начале 90-х годов на российский рынок были предложены термоусаживаемые кабельные муфты фирмы “Райхем”, которая является одной из ведущих фирм по производству термоусаживаемой кабельной арматуры. Эти муфты могут использоваться как для кабелей с бумажной изоляцией, так и для кабелей с пластмассовой изоляцией (см. рис. 14 и 15).

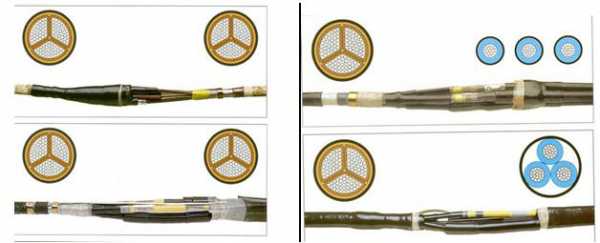

    Рис. 15. Термоусаживаемые соединительные муфты фирмы “Райхем”Рис. 16. Термоусаживаемая соединительная муфта фирмы “Термо-фит” для одножильных кабелей 10 кВ марки 10СТпОМ.Рис. 17. Термоусаживаемая переходная соединительная муфта фирмы “Термофит” для соединения трехжильных кабелей с бумажной изоляцией и трех одножильных кабелей с пластмассовой изоляцией на напряжение 10 кВ марки 10СТпП.

    Из отечественных производителей и поставщиков термоусаживаемой кабельной арматуры можно выделить фирмы ЗАО «Термофит», ОАО “Михневский завод электроизделий”, ЗАО “Подольский завод электромонтажных изделий” и ряд других фирм (см. рис. 16–18).

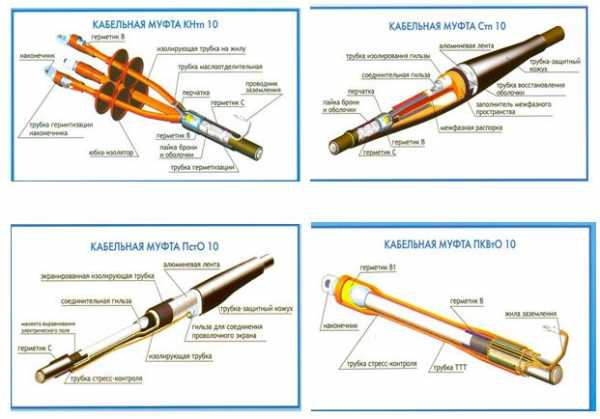

    Рис. 18. Термоусаживаемые муфты фирмы “Подольский заводэлектромонтажных изделий”

    Необходимо отметить, что термоусаживаемые кабельные муфты отечественных фирм, не уступая по основным характеристикам и удобству монтажа муфтам фирмы “Райхем”, имеют значительное преимущество в цене, которая существенно ниже, чем у зарубежных аналогов.

    Широкое внедрение термоусаживаемой кабельной арматуры новой технологии при сооружении, реконструкции и ремонте кабельных линий будет способствовать повышению надежности работы и технологичности монтажа кабельных линий, сокращению времени монтажа, повышению экологической безопасности для персонала и окружающей среды.

    pue8.ru

    КНТп-10, КВТп-10 Концевые кабельные термоусаживаемые муфты с бумажной изоляцией напряжением до 10 кВ

    Тип КНТп-10 Концевые кабельные термоусаживаемые муфты наружной установки с бумажной изоляцией напряжением до 10 кВ



    1 - наконечник
    2 - манжета концевая
    3 - изолятор
    4 - жильная изоляционная трубка
    5 - перчатка
    6 - лента-регулятор
    7 - комплект заземления
    8 - манжета поясная

    Тип КВТп-10 Концевые кабельные термоусаживаемые муфты внутренней установки с бумажной изоляцией напряжением до 10кВ



    1 - наконечник
    2 - манжета концевая
    3 - жильная трубка
    4 - перчатка
    5 - лента-регулятор
    6 - комплект заземления
    7 - манжета поясная

    Назначение:

    • Предназначены для оконцевания 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.
    • Устанавливаются на открытом воздухе, либо внутри, в зависимости от типа.
    • Диапазон температур ОС от -50 до +50С

    Применение:

    Применяются для кабелей типа:

    АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10, СБ-10, СБ2л-10, СБ2лГ-10, СБГ-10, СБл-10,СГ-10

    ААШвУ-10, ААГУ-10, ААШпУ-10,ААБлУ-10, ААБ2лШвУ-10, ФФБ2лШпУ-10, ААБлГУ-10, ААБлГУ-10, ААБ2лУ-10, ЦАСБ-10, ЦФСБл-10, ЦАСБГ-10, ЦСБ2л-10, ЦСБ-10, ЦСБГ-10(6) и др.

    Комплектация:

    Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.

    муфты комплектуются болтовыми наконечниками
    могут быть укомплектованы наконечниками под опрессовку

    Концевые муфты для наружной установки напряжением до 10 кВ:

    Основная комплектацияКомплектация с болтовыми наконечникамиЧисло жилСечение кабеля, мм2
    3КНТп-10-16…253КНТпН-10-16…25316-25
    3КНТп-10-35...503КНТпН-10-35...50335-50
    3КНТп-10-70...1203КНТпН-10-70...120370-120
    3КНТп-10-150...2403КНТпН-10-150...2403150-240



    Концевые муфты для внутренней установки напряжением до 10 кВ:

    Основная комплектацияКомплектация с болтовыми наконечникамиЧисло жилСечение кабеля, мм2
    3КВТп-1-16…253КВТп-1-16…25316-25
    3КВТп-1-35...503КВТп-1-35...50335-50
    3КВТп-1-70...1203КВТп-1-70...120370-120
    3КВТп-1-150...2403КВТп-1-150...2403150-240

    Продукция соответствует: ГОСТ 13781.0-86, ТУ 3599-001-31912781-2005



    Прочие материалы:

    Концевые кабельные муфты

    Соединительные кабельные муфты

    Наконечники и соединители

    Термоусаживаемые трубки, ленты, оконцеватели

    Кабельная арматура RAYCHEM

    Арматура для СИП

    Инструменты для монтажа

    pro100stroyka.ru

    ПК Термолинк / Концевые муфты на напряжение 6-10 кВ



    • Концевые муфты внутренней и наружной установки на основе термоусаживаемых изделий предназначены для оконцевания кабелей с бумажной, пропитанной изоляцией на переменное напряжение 10 (6) кВ, частотой 50 Гц. Климатическое исполнение муфт УХЛ, категория размещения 2-5 по ГОСТ 15150-69.

    Тип: КВтп-10, КНтп-10

    Кабель: АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10; СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10; ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, ААБ2лУ-10;  ЦАСБ-10, ЦАСБ2л-10, АСБл-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6) или их аналоги

    Особенности комплектации:

    Муфты комплектуется наконечниками на диапазон сечений (25/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами сосрывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

    По требованию заказчика муфта может поставляться:

    · без наконечников, пример для заказа КВтп-10-70/120-бн;

    · с не паяным узлом заземления, пример для заказа КВтп-10-70/120-02;

    · с наконечниками под опрессовку по ГОСТ 7386-80 или ГОСТ 9581-80 следующих сечений 25, 35, 50, 70, 95, 120, 150, 185, 240;

    · в исполнении нг LS, на основе термоусаживаемых изделий не поддерживающих горение.

    • Концевые муфты внутренней и наружной установки на основе термоусаживаемых изделий предназначены для оконцевания кабелей с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 или 10 кВ, частотой 50 Гц. Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

    Тип: ПКВт(п)(Б)-10, ПКНт(п)(Б)-10

    Кабель: ПвВ-10, ПвП-10, ПвПг-10, ПвПуг-10, АПвВ-10, АПвП-10, АПвПг-10, АПвПуг-10, или их аналоги

    Особенности комплектации:

    Муфты комплектуются наконечниками типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактные соединения соответствующие требованиям ГОСТ 10434-82.,

    По требованию Заказчика муфта может поставляться:

    · без наконечника, пример для заказа - 3ПКНтп10-70-бн;

    · с наконечниками на диапазон сечений

    · с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп10-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп10-70-Пр-Al;

    · с узлом заземления для ленточного экрана;

    · в исполнении нг LS, на основе термоусаживаемых изделий не поддерживающих горение.



    thermolink.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
