КВТ Концевые и соединительные муфты на напряжение до 10 кВ
- Товарные позиции
Подробнее
тип: 3РКТп-6Концевые муфты для кабелей с резиновой изоляцией до 6кВ
Подробнее
тип: 3ПКТп-6Концевые муфты для кабелей с пластмассовой изоляцией до 6 кВ
Подробнее
тип: 1ПКВТ-10Концевые муфты внутренней установки для кабелей с изоляцией из сшитого полиэтилена до 10кВ
нг-LS
Подробнее
тип: 1ПКВТ-10 нг-LSКонцевые муфты внутренней установки для кабелей «нг-LS» с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 1ПКНТ-10Концевые муфты наружной установки для кабелей с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 3ПКВТп-10Концевые муфты внутренней установки для кабелей с изоляцией из сшитого полиэтилена до 10кВ
нг-LS
Подробнее
тип: 3ПКВТп-10 нг-LSКонцевые муфты внутренней установки для кабелей с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 3ПКНТп-10Концевые муфты наружной установки для кабелей с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 3КВТп-10Концевые муфты внутренней установки для кабелей с бумажной изоляцией до 10кВ
нг-LS
Подробнее
тип: 3КВТп-10 нг-LSКонцевые муфты внутренней установки для кабелей с бумажной изоляцией до 10кВ
Подробнее
тип: 3КНТп-10Концевые муфты наружной установки для кабелей с бумажной изоляцией до 10кВ
Подробнее
тип: 3ПСТ-6Соединительные муфты для кабелей с пластмассовой изоляцией до 6 кВ
Подробнее
тип: 1ПСТ-10Соединительные муфты для кабелей с изоляцией из сшитого полиэтилена до 10кВ
нг-LS
Подробнее
тип: 1ПСТ-10 нг-LSСоединительные муфты для кабелей «нг-LS» с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 3ПСТ-10Соединительные муфты для кабелей с изоляцией из сшитого полиэтилена до 10кВ
нг-LS
Подробнее
тип: 3ПСТ-10 нг-LSСоединительные муфты для кабелей с изоляцией из сшитого полиэтилена до 10кВ
Подробнее
тип: 3СТп-10Соединительные муфты для кабелей с бумажной изоляцией до 10кВ
нг-LS
Подробнее
тип: 3СТп-10 нг-LSСоединительные муфты для кабелей с бумажной изоляцией до 10кВ
Подробнее
тип: 3ССТп-10Соединительные муфты с составным кожухом для кабелей с бумажной изоляцией до 10кВ
Подробнее
тип: 3СТпР-10Соединительные ремонтные термоусаживаемые муфты для кабелей с бумажной изоляцией до 10кВ
Подробнее
тип: (1П+3Б)СПТ-10Переходные муфты для кабелей с изоляцией из сшитого полиэтилена и с бумажной изоляцией до 10кВ
Подробнее
тип: (3П+3Б)СПТ-10Переходные муфты для кабелей с изоляцией из сшитого полиэтилена и с бумажной изоляцией до 10кВ
Подробнее
тип: (1П+3П)СПТ-10Переходные муфты для кабелей с изоляцией из сшитого полиэтилена и с бумажной изоляцией до 10кВ
Подробнее
Болтовые наконечники и соединители 10-240мм
Подробнее
Болтовые наконечники и соединители 300-800мм
О заводеПродукцияТехподдержка
Печатные Каталоги
Концевые кабельные муфты для кабеля с бумажной изоляцией на напряжение 10 кВ
Продукция и Услуги | Контакты | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кабельные муфты Прогресс
Износостойкая кабельная арматура Tyco Electronics Raychem от производителя Кабельная арматура Tyco Electronics Raychem
|

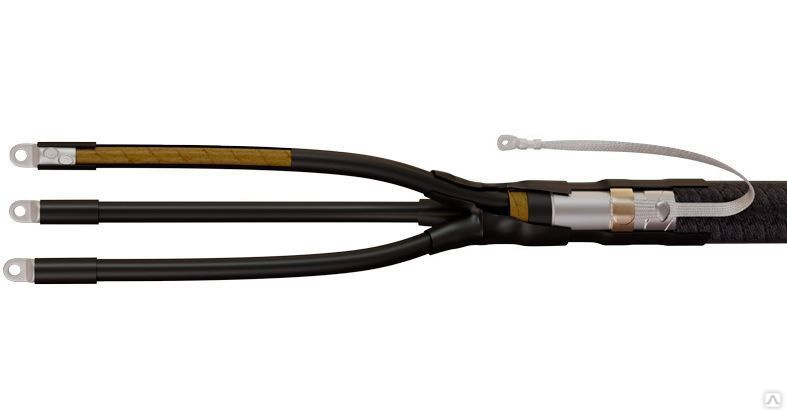

КабельМуфты марки КТп10 (квт муфты) предназначены для оконцевания многожильных силовых кабелей с пропитанной бумажной изоляцией на напряжение до 10 кВ. Например: СБ, АСБУ, ААБУ, ААШв, АСБв и др. Таблица выбора квт муфтыконцевых муфт внутренней установки для кабеля с пропитанной бумажной изоляцией на напряжение до 10 кв.
концевых муфт наружной установки для кабеля с пропитанной бумажной изоляцией на напряжение до 10 кв.
Варианты комплектации квт муфты
Где: X — тип установки
ХX — количество жил кабеля
ХХХХX — тип присоединения нейтрали
Например: КВТп10-150/240 – концевая муфта внутренней установки, на кабель с пропитанной бумажной изоляцией напряжением до 10кВ, сечением 150-240 мм2, с болтовыми наконечниками и комплектом пайки для присоединения заземления. КНТп4-70/120 опр.95 нп/з — концевая муфта наружной установки, на кабель с пропитанной бумажной изоляцией напряжением до 10кВ, сечением 70-120 мм2, с наконечниками под опрессовку сечением 95 мм2 и комплектом для непаянного присоединения заземления. Габаритные размеры и вес 1 шт
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
{сечение}
Обращайтесь:| Mon Oct 24 01:21:43 2022 |
Подбор оборудования
Заказать звонок
+7 (499) 265-2890
Проектирование, производство кабельных заделок и соединений для кабельных проектов 10 кВ
1 Область применения
Подходит для установки 10 кВ XLPE кабельных заделок холодной усадки и соединений в проектах распределительных сетей.
2 Требования к конструкции 2.1 Технологические требования к готовой продукции Имеется хорошее электрическое соединение между жилой кабельной головки и окончанием.
Внутренняя оболочка, экранирующий слой, изолирующий слой и проводник после зачистки не повреждаются. Заземляющий провод надежно подключен. Кабельная арматура устанавливается с идеальной и надежной герметизацией и фиксацией. Золото кабеля имеет достаточную механическую прочность.
(1) Кабельная муфта 10 кВ должна соответствовать следующим требованиям:
большой.
b) При использовании внутри помещений выбирайте кабельные муфты для помещений.
c) Принадлежности для заделки кабеля используют класс напряжения 15 кВ.
d) Диаметр трубы кабельных аксессуаров должен соответствовать сечению жилы кабеля.
(2) Для заделки кабеля в местах, где не допускается возгорание горючих и взрывоопасных сред, следует использовать аксессуары для заделки кабеля холодной усадкой.
(3) Концевая заделка кабеля должна иметь такие меры, как усиленная изоляция, влагонепроницаемая герметизация, механическая защита и т.
д. И она должна иметь эффективные меры для улучшения концентрации электрического поля на конце экрана кабеля и обеспечения расстояния между внешними изоляция и земля.
(1) Металлический слой силового кабеля должен быть непосредственно заземлен. Металлический слой трехжильного кабеля в системе переменного тока должен быть заземлен в местах заделки и стыков кабельных линий.
(2) Если линия не длинная, ее следует заземлить непосредственно на одном конце линии.
(3) Если линия длинная, ее можно напрямую заземлить с обоих концов кабеля.
2.4 Кабельный наконечник(1) Конструкция клеммной скобы должна способствовать прокладке кабелей и их компонентов: когда рабочий ток превышает 1500 А, конструкция скобы должна иметь дополнительные меры по нагреву, такие как предотвращение замыкания поперечная магнитная цепь.
(2) Расстояние между металлическими частями кабельной муфты (включая экранирующую оболочку) между проводниками разных фаз и между проводниками каждой фазы до земли соответствует безопасному зазору внутренние и наружные устройства распределения электроэнергии .
(3) Кронштейн концевой заделки должен иметь достаточную механическую прочность, чтобы выдерживать полную нагрузку заделки и временную дополнительную нагрузку во время установки и обслуживания (рассматривается как 2 кН).
(4) Наружные концевые скобы из профилей должны быть оцинкованы методом горячего погружения.
(5) Оконечная скоба должна быть надежно соединена с заземляющей сеткой.
(6) Медные наконечники обычно используются для проводных наконечников, которые выбираются в соответствии с поперечным сечением жилы кабеля.
2.5 Контрольные точки для монтажа кабельной заделки Требования к проектированиюПроцесс: Контрольная точка требований к проектированию
Соединение жилы кабеля: Когда жила обжата, после обжатия пресс-формы удерживайте давление в течение 10–15 секунд
Металлическая оболочка Установка заземляющего провода: Соединение между медным экранирующим заземляющим проводом и стальным заземляющим проводом должно располагаться в шахматном порядке, чтобы два заземляющих провода не касались друг друга.
(1) Трёхжильный силовой кабель расположен на конце кабеля, а броня кабеля и металлический экранирующий слой должны быть выведены отдельно заземляющими проводами и должны быть хорошо заземлены . Внешнее соединение заземляющего провода армированного и металлического экранирующего слоя должно располагаться в шахматном порядке под углом, при этом два заземляющих провода не должны касаться друг друга.
(2) При выполнении кабельных вводов напряжением 6 кВ и выше на открытом воздухе относительная влажность воздуха должна быть 70% и ниже. При высокой влажности можно повысить температуру окружающей среды или нагреть кабель.
(3) При выполнении заделки силового кабеля с пластиковой изоляцией необходимо предотвратить попадание пыли и мусора в изоляцию. Строительство в туман или дождь строго запрещено.
(4) В фитингах для соединения жил кабеля должны использоваться стандартные соединительные трубки и наконечники, внутренний диаметр должен соответствовать диаметру жилы кабеля, а зазор не должен быть слишком большим.
Сечение должно быть в 1,2-1,5 раза больше сечения жилы. При опрессовке обжимные клещи и матрицы должны соответствовать спецификациям.
(5) Перед выполнением кабельных соединений вы должны ознакомиться с данными процесса установки, хорошо провести осмотр и выполнить следующие требования:
а) Изоляция кабеля находится в хорошем состоянии и не содержит влаги. Вода не должна попадать в пластиковый кабель . Если обнаружено, что внутри кабеля сырость и вода, монтаж следует прекратить, а монтаж можно продолжить после высыхания.
b) Характеристики аксессуаров должны соответствовать кабелям. Детали должны быть целыми, без повреждений. Изоляционный материал не должен быть влажным. Уплотнительный материал не должен разрушаться.
c) Строительное оборудование укомплектовано, простое в эксплуатации, чистое, расходные материалы в наличии. Растворитель для очистки пластиковой изоляционной поверхности должен быть приготовлен в соответствии с технологическими инструкциями.
(6) В качестве заземляющего провода силового кабеля следует использовать многожильный медный провод или луженый медный плетеный провод для соединения с экранирующим слоем кабеля. Если сечение жилы кабеля меньше 150 мм2, сечение медного многожильного провода или луженой медной оплетки должно составлять 16 мм2. Если сечение жилы кабеля превышает 150 мм2, используйте медную многопроволочную проволоку сечением 25 мм2 или луженую медную оплетку.
(7) При выполнении кабельных соединений он должен работать непрерывно с начала зачистки и резки кабеля до его завершения, чтобы сократить время воздействия на изоляцию. Жилы жилы и оставшаяся изоляция не должны быть повреждены при зачистке кабеля. Обертка, подгонка, усадка и т. д. дополнительной изоляции должны быть очищены.
(8) При соединении жилы кабеля необходимо удалить масляное пятно и оксидный слой с внутренней стенки жилы и соединительной трубы. Обжимная матрица и фитинги должны быть правильно подобраны. Степень сжатия должна соответствовать требованиям процесса сжатия.
После опрессовки неровности на наконечнике или соединительной трубке должны быть отремонтированы и сглажены, не должно оставаться заусенцев.
(9) Металлическая оболочка на конце трехжильного силового кабеля должна быть хорошо заземлена. Медный экран и стальной провод каждой фазы пластикового кабеля должны быть надежно заземлены. При прохождении кабеля через трансформатор тока нулевой последовательности металлическая оболочка кабеля и заземляющий провод изолированы от земли. Когда точка заземления кабеля находится над трансформатором, заземляющий провод должен быть заземлен через трансформатор.
(10) При сборке и сборке кабельных наконечников должны быть приняты меры по герметизации, влагонепроницаемости и герметизации для взаимодействия или нахлеста между компонентами. Пластиковые кабели следует герметизировать самоклеящимися лентами, клейкими лентами, клеями и т. д. Поверхность пластиковой оболочки должна быть шероховатой, поверхность склеивания должна быть очищена растворителем для удаления масляных пятен, а склеивание должно быть хорошим.
Не должно быть утечек из-под кабельного наконечника.
(11) На кабельных наконечниках должны быть очевидные метки цвета фазы, которые должны соответствовать фазе системы.
(12) Отслаивание слоя оболочки и армирующего слоя
a) В соответствии с оборудованием и условиями на месте обрежьте кабели надлежащим образом, очистите и выпрямите кабели на месте установки. Затем снимите внешнюю оболочку кабеля в соответствии с требованиями установочных чертежей, не повреждая другие внутренние конструкции.
b) Если имеется армированный кабель, сначала установите большую пружину постоянной силы в месте зачистки армирующего слоя, чтобы предотвратить ослабление стальной армированной ленты. Используйте пилу для трепанации металлической брони вдоль одной стороны пружины постоянной силы на глубину 2/3 толщины брони, сломайте ее и обработайте острие. Требуется, чтобы стальная ленточная броня не была пропилена, а внутренний слой оболочки, металлический экранирующий слой и другие внутренние конструкции не были повреждены.
c) При отслаивании внутренней оболочки лезвие ножа должно быть срезано вдоль положения наполнителя прокладки, а медный экранирующий слой и другие внутренние структуры не должны быть повреждены.
(13) Установка армированного заземляющего провода и экранированного заземляющего провода
а) Перед установкой бронированного заземляющего провода необходимо частично отполировать армирование наждачной бумагой. Чтобы обеспечить хороший контакт, конец заземляющего провода следует ослабить, прежде чем использовать пружину постоянного усилия для фиксации армированного заземляющего провода, и следует выполнить рефлекторную операцию. Накройте пружину постоянной силы и защитный слой изоляционной лентой.
b) Также используйте пружину постоянной силы для установки и фиксации медного экранированного заземляющего провода, а затем оберните вторую пружину постоянной силы изоляционной лентой. Угол между стальным бронированным заземляющим проводом и экранированным заземляющим проводом должен располагаться в шахматном порядке.
c) Установите трехзубчатые перчатки и прямую трубку холодной усадки
d) Слегка усадите сердечник «пальцевой» части трехзубчатой перчатки, чтобы трехзубая перчатка могла быть полностью вставлена в корень кабеля, затем извлеките основной канат против часовой стрелки, сначала сожмите шейку, а затем таким же образом сожмите трехжильные «пальцы».
e) Затем наденьте муфту на прямые трубы холодной усадки соответственно, перекройте не менее 15 мм «пальцевой» частью трехзубчатой перчатки, извлеките основной трос против часовой стрелки для его усадки и последовательно завершите трехэтапную установку. .
(14) Проверка длины от конца до прямой трубы
Проверьте, соответствует ли длина от конца кабеля до порта холодной усадки прямой трубы требованиям к установке заделки. Если она меньше требуемой длины, прямую трубу холодной усадки необходимо укоротить. Если он соответствует требованиям, перейдите к следующим шагам. При укорачивании прямой трубы холодной усадки ее необходимо сначала обрезать, а затем разрезать по оси, при этом нельзя повредить медный защитный слой и другие внутренние конструкции.
(15) Зачистка металлического защитного слоя
Используйте ленту из ПВХ, чтобы временно зафиксировать и определить место отслаивания медного защитного слоя, оторвите медную ленту по краю ленты из ПВХ и откиньте ее назад с постоянным усилием пружина, если имеется экран из медного провода. Внешний полупроводящий экранирующий слой и изолирующий слой не должны быть повреждены. Излом медного экрана должен быть равномерным и аккуратным, без острых углов и быстрых отверстий, не допускается проникновение острых углов медной ленты во внешний полупроводящий слой.
(16) Зачистка внешнего полупроводящего слоя и изолирующего слоя
При обработке внешнего полупроводящего слоя сначала разрежьте кольцо, а затем продольно. Глубина реза составляет 2/3 толщины полупроводящего слоя. Снимите полупроводящий слой с концов соответственно. Соскребите стекло. При кольцевом и продольном разрезе внешнего полупроводящего слоя нижний нож не должен быть слишком глубоким, чтобы не повредить основную изоляцию кабеля.
Требуется, чтобы излом внешнего полупроводникового слоя после зачистки был аккуратным и ровным, без острых углов и заусенцев. При снятии верхней изоляции не повредите жилы кабеля.
(17) Обмоточная полупроводящая лента
Полуперехлест и обмоточная полупроводящая лента, начиная с 5 мм на медной экранирующей ленте, наматывая до 5 мм на основную изоляцию, а затем наматывая обратно к началу. Полупроводящая лента должна быть полностью натянута при намотке, чтобы избежать воздушных зазоров между перекрывающимися слоями. Намотка порта полупроводниковой лентой на основную изоляцию должна быть очень аккуратной и гладкой.
(18) Обжимной терминал для подачи документов
В соответствии с требованиями процесса изготовления принадлежностей выберите круговое ограничивающее давление, шестиугольное ограничивающее давление или метод точечного давления для обжима. Перед опрессовкой проверьте, соответствует ли Размер наконечника кабельного наконечника и проводник кабеля совпадают, выберите кабельный наконечник с соответствующим поперечным сечением и выберите обжимные клещи и форму соответствующего тоннажа в соответствии с поперечным сечением.
После того, как обжатие достигает определенного давления или пресс-форма закрыта, удерживайте давление в течение 10–15 с, а затем отпустите пресс-форму, и клеммы не могут быть значительно согнуты после обжима. После завершения опрессовки, если на клеммах и проводниках имеются острые углы, заусенцы и кромки, их необходимо удалить напильником и зашлифовать наждачной бумагой, зачистить. При шлифовке клемм накройте основную изоляцию кабеля газетой или тканью, чтобы металлическая стружка не попала на основную изоляцию. Последовательность обжима форсунок должна быть сверху вниз.
(19) Шлифовка и очистка основной изоляционной поверхности
Отшлифуйте основную изоляционную поверхность кабеля, сначала используйте наждачную бумагу 120# для грубой шлифовки, а затем используйте наждачную бумагу 240# для тонкой шлифовки. После шлифовки на поверхности основной изоляции кабеля не должно быть следов ножей или полупроводящих частиц. Основная изоляционная поверхность кабеля должна быть очищена безводным растворителем, протерта от изоляционной части в направлении полупроводящего слоя, не должна протираться вперед и назад и не должна использоваться повторно.
Первичную изолирующую поверхность необходимо высушить и при необходимости протереть чистой безворсовой тканью, прежде чем переходить к следующему шагу.
(20) Нанесите силиконовую смазку
Нанесите силиконовую смазку на стык оберточной части полупроводящей ленты и основной изоляции, а затем равномерно нанесите остаток средства на поверхность основной изоляции.
(21) Установите муфту холодной усадки
a) Перед установкой муфты холодной усадки заполните зазор между муфтой и основной изоляцией кабеля изоляционной водонепроницаемой лентой. Очистите внутреннюю часть основного корпуса муфты холодной усадки, определите начальную установочную метку усадки в соответствии с требованиями установки, совместите установочную метку и потяните сердечник назад против часовой стрелки, чтобы сжать муфту. Не толкайте его вперед во время процесса усадки, чтобы предотвратить скручивание.
b) Оберните ленту из силиконового каучука или установите торцевую уплотнительную трубку
c) Начиная с соединительной трубки, оберните ленту из силиконового каучука наполовину внахлест до заделки, а затем снова оберните ее в один слой.
Нет необходимости сильно растягиваться при наматывании ленты из силиконовой резины, просто намотайте ее естественным образом.
d) Если торцевое уплотнение достигается с помощью трубки холодной усадки, вытяните основной трос соответственно против часовой стрелки, чтобы усадить запаянную трубку до заданного положения.
(22) Приемка качества
a) Проводить качественную проверку качества на месте и своевременно заполнять отчеты, а также усиливать контроль процесса и отбор проб качества. Совместное строительство является скрытым проектом, и приемка должна осуществляться в процессе строительства. Включая приемку работ по подготовке швов, обработку изоляции, соединение проводников, установку швов холодной усадкой, обработку заземления и герметизации, идентификацию конструкции и другие элементы.
b) Окончательная приемка навесного оборудования обычно включает два аспекта: данные и физический осмотр на месте.
c) Данные включают записи о совместной установке и записи об оценке качества, сертификаты квалификации продукта, предоставленные производителем, сертификаты испытаний и монтажные чертежи, а также другие технические документы.
d) Физический осмотр на месте включает визуальный осмотр, фиксацию стыка, отклонение уровня стыка и т. д.0001
Главная › Продукция для энергетики › Raychem Energy › Наконечники и аксессуары для кабельных головок среднего напряжения › Холодные приложения. Предварительно расширенная › Головка кабельной заделки Raychem, установка в холодном состоянии (DIN 46235) 6-10-15 KV
277×359
Головка кабельной заделки Raychem,
Холодное применение (DIN 46235) 6-10-15 кВ
- Торговая марка: RAYCHEM | Отопление – Энергетика – Волоконная оптика – Термоусадка – Кабели
НДС: €0.00 + НДС
Цена вкл. НДС:0.000.00€EUR
Поперечное сечение (мм²):1×25 – 35 – 501×70 – 95 – 120 – 1501×185-2401x3001x4003x25 – 35 – 503×70 – 95 – 120 – 150 – 185 – 90 Можно заказать по электронной почте 90 Код: E120301
Терминации для гибких кабелей до 36 кВ
Особенности
.
Масштаб и скорость современного добычи требует универсального и надежного источника электротехники, которые могут быть быстро расширены и оборудованными и основными. . Мы вносим свой вклад в высокий уровень эффективности в отрасли с помощью гибкой системы кабельной муфты до 36 кВ, специально разработанной для горнодобывающей промышленности.
Проверенная эффективность
Гибкие наконечники Raychem имеют ряд функций, которые значительно сокращают время простоя. Тонкий дизайн упрощает подключение в ограниченном пространстве. Свободное перемещение и легкая транспортировка гибких кабелей с наконечниками обеспечиваются благодаря использованию очень гибких материалов. Пользователи также выбирают эту систему, потому что она доказала свою надежность в исчерпывающих программах испытаний и за более чем 20 лет успешной работы в полевых условиях, даже в тяжелых условиях добычи.
Устанавливается на месте при напряжении до 36 кВ
Практические преимущества системы вытекают из термоусаживаемых компонентов концевой заделки Raychem, что позволяет монтажному персоналу на кабелях до 36 кВ.
