Проверка и замена пускового конденсатора

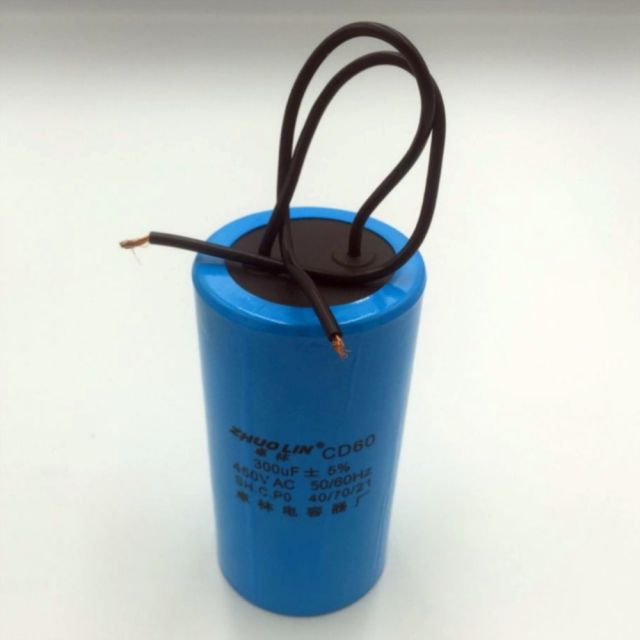

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки – между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В – 10000 часов
450 В – 5000 часов
500 В – 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх. Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором – менее одной секунды, вторым – более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс “+” и минус “-” и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

С_общ=С₁+С₂+…С_п

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

C I E L a b . X Y Z • Емкость конденсаторов для трехфазного асинхронного двигателя в бытовой однофазной сети

Сражаясь неустанно,
доживём мы, Санчо,
до Золотого века!

Расчет емкости фазосдвигающего конденсатора

для трехфазного асинхронного двигателя в бытовой однофазной сети

Треугольник Звезда Соединение обмоток двигателя, Δ/Y

Мощность двигателя, Вт

Напряжение в сети, В

Коэффициент мощности, cosφ

КПД двигателя, %

Нагрузка: Низкая Средняя Высокая

Емкость рабочего конденсатора, мкФ

Емкость пускового конденсатора (Ср×2. 5), мкФ

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора (в 2-3 раза выше емкости рабочего).

Двигатель, имеющий маркировку 220/380 и Δ/Y включается в однофазную сеть 220В по схеме треугольник, по схеме звезда в сети 220В такой двигатель будет терять в мощности троекратно и сильно греться.

При соединении конденсаторов параллельно их емкость суммируется. При соединении конденсаторов последовательно, рабочее напряжение в цепи будет равняться сумме напряжений всех конденсаторов, а емкость вычисляется по формуле: 1/C = 1/C1 + 1/C2 + … + 1/Cn. Рабочее напряжение в цепи конденсаторов должно быть минимум в полтора раза выше напряжения сети (то есть не менее 330В в сети 220В). Таким образом, два конденсатора на 200 мкф с рабочим напряжением 200В дадут при последовательном соединении емкость 100 мкф и допустимое рабочее напряжение 400В. При параллельном соединении емкость будет 400 мкф и рабочее напряжение 200В (самое низкое значение допустимого напряжения из всего набора конденсаторов в цепи). Необходимые конденсаторы представлены в сетевых магазинах в разделе пусковых конденсаторов (не ищите по старинке бумажные – их практически перестали выпускать).

Видеопримеры работы двигателя 2.2 кВт и 1.1 кВт с одной и той же нагрузкой и правильно подобранными рабочими и пусковыми конденсаторами, разница в скорости пуска 3 и 20 секунд. И сборка на 3.3 кВт весело крутится (пильный диск 350 мм в диаметре). Еще распиловка дров на 2.2 кВт: ракурс 1 и ракурс 2.

Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B1 — Переключатель направления вращения (реверс), В2 — Выключатель пусковой ёмкости; Ср — рабочий конденсатор; Cп — пусковой конденсатор; АД — асинхронный электродвигатель.

На схеме представлено последовательное (сверху) и параллельное (снизу) соединение конденсаторов.

На рисунке представлена схема соединения обмоток двигателя “Звезда”.

На рисунке представлена схема соединения обмоток двигателя “Треугольник”.
