Конденсаторы типа КЭП для судовых электроустановок
Каталог силовых конденсаторов Купить конденсатор
Назначение:
- * для повышения коэффициента мощности судовых электроустановок переменного тока напряжением 0,4 кВ частоты 50 Гц. На конденсаторах расположен съемный брызгозащитный кожух с крышкой, обеспечивающей доступ к выводам без съема кожуха, и сальник на одной из стенок для вывода кабеля;
- ** для комплектации конденсаторных установок компенсации реактивной мощности и снижения нелинейных искажений форм токов и напряжений автономных бортовых энергосистем морских буровых установок с тиристорной нагрузкой, входящих в состав фильтрокомпенсирующих устройств;
- *** для реакторно-конденсаторного пуска электродвигателей и повышения коэффициента мощности электроустановок бурового судна. На конденсаторе расположен съемный брызгозащитный кожух с крышкой, обеспечивающей доступ к выводам без съема кожуха, и сальники на торцевых стенках для ввода/вывода кабеля.
По требованию заказчика могут быть изготовлены конденсаторы с другими значениями параметров
Типономинал | Напря-жение, кВ | Мощность, квар | Емкость между выводами, мкФ | Кол-во | Размеры корпуса (длина х ширина х высота), мм | Высота с кожухом, мм | Масса, кг | |
---|---|---|---|---|---|---|---|---|
фаз | изол-ных выводов | |||||||
КЭП1-1-0,4-30 ОМ4* | 0,4 | 30 | 527 | 3 | 3 | 380 х 120 х 350 | 455 | 32 |
КЭП1-2-0,4-30 ОМ4* | ||||||||
КЭП1-1-0,4-33,3 ОМ4* | 33,3 | 663 | 380 х 150 х 350 | 38 | ||||
КЭП1-2-0,4-33,3 ОМ4* | ||||||||
КЭП2-1-0,4-60 ОМ4* | 60 | 1194 | 380 х 120 х 650 | 755 | 55 | |||
КЭП2-2-0,4-60 ОМ4* | ||||||||
КЭП2-1-0,4-67 ОМ4* | 67 | 1333 | 380 х 150 х 650 | 67 | ||||
КЭП2-2-0,4-67 ОМ4* | ||||||||
КЭП-0,75-80 ОМ4** | 0,75 | 80 | 453 | 1 | 2 | 380 х 120 х 650 | 7491 | 50 |
КЭП1-6,3-80 ОМ3*** | 6,3 | 6,42 | 380 х 120 х 350 | 620 | 30 |
1 — высота с выводами.

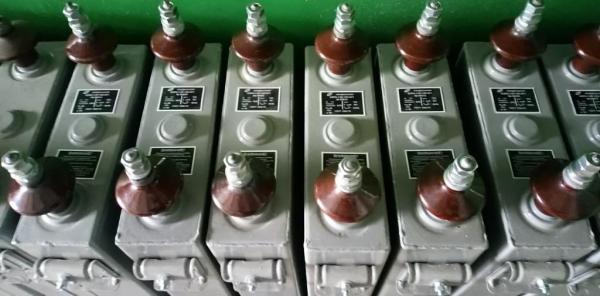

Отечественные косинусные конденсаторы КЭП

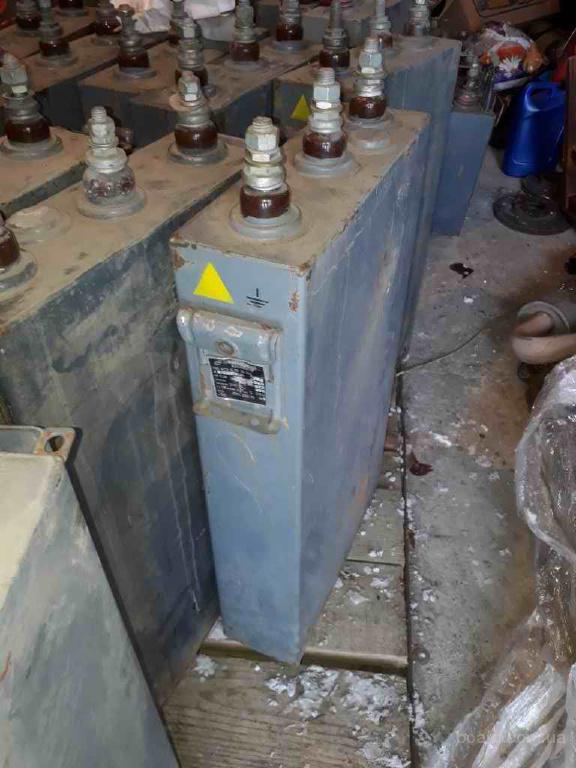

Косинусный конденсатор КЭП2-0,66-80-3У3
Серия: КЭП
Номинальное напряжение, кВ: 0.66
Мощность, кВАр: 80
Емкость между выводами, мкФ: 292.3
Количество фаз: 3
Высота с выводами, мм: 743
Код товара: 34688
Косинусный конденсатор КЭП2-0,66-80-2У3
Серия: КЭП
Номинальное напряжение, кВ:
0. 66
Мощность, кВАр: 80
Емкость между выводами, мкФ: 585
Количество фаз: 1
Высота с выводами, мм: 749
Код товара: 34687
Косинусный конденсатор КЭП2-0,66-80-3У1
Серия: КЭП
Номинальное напряжение, кВ:
0. 66
Мощность, кВАр: 80
Емкость между выводами, мкФ: 292.3
Количество фаз: 3
Высота с выводами, мм: 791
Код товара: 34686
Косинусный конденсатор КЭП2-0,66-80-2У1
Серия: КЭП
Номинальное напряжение, кВ:
0. 66
Мощность, кВАр: 80
Емкость между выводами, мкФ: 585
Количество фаз: 1
Высота с выводами, мм: 797
Код товара: 34685
Косинусный конденсатор КЭП2-0,66-80-1У1
Серия: КЭП
Номинальное напряжение, кВ:
0. 66
Мощность, кВАр: 80
Емкость между выводами, мкФ: 585
Количество фаз: 1
Высота с выводами, мм: 797
Код товара: 34684
Косинусный конденсатор КЭП2-0,66-60-3У3
Серия: КЭП
Номинальное напряжение, кВ:
0.
Мощность, кВАр: 60
Емкость между выводами, мкФ: 219.2
Количество фаз: 3
Высота с выводами, мм: 743
Код товара: 34683
Анонс: Силовые косинусные конденсаторы КЭП, как альтернатива КЭК, КЭ, КС, КМ, КЭБ, КЭС. Силовые пленочные металлизированные конденсаторы КПС компании «МИРКОН».
Силовые косинусные конденсаторы КЭП сегодня нередко позиционируются, как современная альтернатива «советским» КЭК, КЭС КС и др. для повышения коэффициента мощности в сетях, но сам факт наличия жидкой фазы пропитки в межслойном пространстве и диэлектрике свидетельствует об изготовлении по морально устаревшей технологии. Т.е. после достаточно дорогой замены КЭК, КЭ, КС, КМ, КЭБ, КЭС на «современные» КЭП проблемы de facto останутся прежними, а их решение отложится еще на несколько лет, причем этот период будет определяться реальным сроком службы (см. о сроке службы, классификации и сертификации пленочных конденсаторов здесь). Поэтому всем, ответственным за состояние силовой сети, энергопотребление объекта, качество распределяемой электроэнергии, компания «МИРКОН» предлагает действительно прогрессивные разработки «сухих» металлизированных конденсаторов, а также установки повышения коэффициента мощности для сетей никого и среднего напряжения.
Силовые косинусные конденсаторы КЭП, как альтернатива КЭК, КЭ, КС, КМ, КЭБ, КЭС.
На отечественном электротехническом рынке в сегменте силовых конденсаторов аббревиатура КЭП используется для обозначения конденсаторных единиц, а иногда и блоков на базе пропитанного маслами или синтетическими жидкостями многослойного диэлектрика (в терминологии ГОСТ IEC 60050-436-2014 и ГОСТ Р 57437-2017).
Вместе с тем, некоторые отечественные конденсаторные заводы вводят обозначение КЭП в своих ТУ с расшифровкой, которую сложно признать технически информативной: К – для повышения коэффициента мощности, Э – с пропиткой экологически безопасной синтетической жидкостью, П – с пленочным диэлектриком. Т.е. если принять, что это силовой (шунтовой или серийный) пленочный конденсатор по терминологии ГОСТ IEC 60050-436-2014, то практически полностью отсутствует информация о том:
- какой именно материал диэлектрика использован для пленки, а это по факту определяет границы режимов эксплуатации и стабильность свойств всей сборки конденсатора;
- что является электродом – фольга в виде пленки или металлизированное покрытие слое диэлектрика, ведь формально в пленочные конденсаторы входят и металлизированные, и фольгово-металлизированные, а эффект самовосстановления буквально невозможен даже для пленочных с металлизацией слоя диэлектрика при пропитке жидкими составами;
- какая синтетическая жидкость используется для пропитки.
Так, сегодня в качестве «экологически» безопасной альтернативы хлордифенилов применяют полярные (диоктилфталат – ДОФ, диизононилфталат – ДИНФ, хлорированный дифенилоксид – АХДО и пр.), неполярные (фенилксилилэтан – ФКЭ и др.), слабополярные (бензилнеокапринат – БНК, изопропилдифенил – ИПД , дитолилэфир – ДТЭ) синтетические масла и их смеси. Однако практически все эти пропитки – горючие, сомнительно безопасные в экологическом аспекте (класс опасности воздействия на организм 3 и даже 2 по ГОСТ 12.1.007-76), а отличаются друг от друга различным допустимым интервалом температур эксплуатации, газостойкостью (стойкостью к выделению водорода при воздействии электрических разрядов), пороговыми температурами полимеризации, интенсивностью деструкции (старения), по сути, определяющей надежность и срок службы конденсаторов.
Силовые пленочные металлизированные конденсаторы КПС компании «МИРКОН».
Компания «МИРКОН» предлагает современные решения металлизированных конденсаторов – «сухих» с заполнением твердеющим компаундом на базе пленки из полипропилена с хорошим пакетом электрических свойств и эффектом самовосстановления. Для металлизации полипропиленовой пленки, превентивно подвергаемой обработке под напряжением для нивелирования рисков разнотолщинности, используется 99,5—99,7% сплав алюминия, который:
- имеет небольшое удельное сопротивление, высокую теплопроводность и дешевле сплавов на основе кадмия, цинка, серебра, олова, что снижает себестоимость и, соответственно, конечную цену конденсаторов;
- вызывает эффект электрохимического упрочнения локальных участков изоляции с малым сопротивлением за счет окисления кислородом с образованием оксида Аl2О3 при протекании больших токов, что повышает сопротивление и снижает ток утечек;
- саммопассивируется с образованием токонепроводящих оксидов, что способствует интенсивному самовосстановлению изоляции после пробоя и исключает риски коррозии слоя электрода.
Все конденсаторы компании сертифицируются и испытываются по действующим ГОСТ 1282-88, ГОСТ IEC 60931-2/3-2013, ГОСТ IEC 60252-2-2011, ГОСТ IEC 61921-2013 и могут быть поставлены в течение 2-3 дней прямо со склада или изготавливаться по запросу с требуемыми электрическими параметрами и в корпусах нужного размера.
