Как самостоятельно провести точечную сварку аккумулятора

Аккумуляторы применяются во многих бытовых приборах и инструментах. Иногда, необходимо заменить один или несколько элементов. Они соединяются в блок определенного напряжения, и полюса привариваются между собой металлической полосой при помощи точечной сварки.

Метод пайки здесь не подходит, так как при таком способе соединения происходит сильный нагрев внутренней части батареи, что приводит к выходу ее из строя. Поэтому если требуется самостоятельно провести ремонт литий-ионных батарей, то нужно приобрести аппарат точечной сварки (споттер) или сделать его самому.

Простейший способ

Самый простой способ – это сварка аккумуляторов самой аккумуляторной батареей. Для этого потребуется:

  • любой автомобильный аккумулятор, подойдет от дрели или шуруповерта;
  • два жала паяльника или кусок толстого одножильного медного провода;
  • реле на 500-1000 А;
  • конденсатор;
  • переменный резистор;
  • многожильный медный провод сечением 30-40 мм2;
  • переключатель.

В полевых условиях, чтобы приварить к батарее никелевую пластину, достаточно аккумулятора, проводов для зарядки, куска монолитного провода и изоленты.

Из провода делается два электрода. Их концы зачищают, выравнивают и фиксируют изолентой. Между концами проводов должно быть расстояние 2-3 мм, торцы находятся в одной плоскости.

За другие концы монолитного провода цепляют с помощью зажимов кабеля для зарядки. Предварительно зарядный кабель присоединяется к клеммам рабочего аккумулятора. Полярность значения не имеет.

Точечная сварка готова. Никелевая лента устанавливается на литиевый аккумулятор. К ленте прижимают концы электродов, которые находятся под напряжением.

Произойдет короткое замыкание, и металл в точке соприкосновения расплавится. Электроды надо быстро убрать во избежание прожигания никелевой пластины.

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

Из трансформатора

Точечную сварку для аккумуляторов можно сделать своими руками из трансформатора. Ею можно сваривать не только батареи, но и любые тонкие металлические изделия.

Для сварки аккумуляторов трансформатор большой мощности не требуется, на 300-500 Вт достаточно. Главное, чтобы была возможность перемотать вторичную обмотку.

Первичная обмотка должна быть на 220В 50 Гц. В качестве намоточного провода на вторичную обмотку нужно применить изолированный медный провод большого диаметра. Требуется сделать три-четыре витка.

Корпус аппарата точечной сварки можно сделать из оргстекла или фанеры. Оргстекло конечно предпочтительней. Основание корпуса должно быть такого размера, чтобы вмещался трансформатор с соединительными проводами, кнопка и рычаг с электродами.

Рычаг крепится на оси между стойками из алюминиевого уголка, которые в свою очередь саморезами закрепляются к основе прибора. Длина рычага делается с таким расчетом, чтобы электроды, закрепленные на нем, доходили до рабочей площадки основания устройства. Диаметр электродов должен быть 3-5 мм. Их концы подтачивают и выравнивают торцы.

Вторичная обмотка трансформатора подключается к электродам с помощью многожильного медного провода сечением не менее чем сечение электродов. Длина проводов от вторичной обмотки до рабочей части должна быть минимальной. Соединения лучше проварить для уменьшения сопротивления цепи или соединять через клеммные колодки под винт.

Рабочая кнопка устанавливается на одном из выводов вторичной обмотки. На рычаге и кнопке устанавливаются пружины. Они нужны для их быстрого возвращения в исходное состояние.

Чтобы установить определенную длительность сварочного импульса, вместо кнопки можно использовать тиристор или силовое реле, управляемое RC цепью. Резистор должен быть переменным, а емкость конденсатора достаточно большой, чтобы позволял менять длительность импульса в пределах от десятков до сотен миллисекунд.

Имеется большое количество схемных реализаций точечной сварки для аккумуляторов. Многое зависит от имеющихся материалов. Схемы могут меняться для увеличения функциональности устройства, улучшения его потребительских свойств, но суть остается прежней.

Аппарат из конденсаторов

Аппарат для точечной сварки из конденсаторов потребует 8 емкостей по 15000 мкФ на напряжение 25 В. Конденсаторы надо соединить параллельно, чтобы общая емкость стала 120000 мкФ.

Для зарядки можно использовать любой источник напряжения на 12-24 В. Подключается он через выключатель. К выводам конденсатора также подсоединяются электроды через медный кабель сечением 16-30 мм2.

Электроды располагаются параллельно друг другу на расстоянии трех миллиметров. Торцы обтачиваются и выравниваются. Процесс сварки происходит следующим образом.

Конденсаторы заряжаются, выключатель отключает источник зарядки. Никелевая соединительная пластина устанавливается на аккумуляторе. Электроды прижимаются к пластине, замыкая выводы конденсаторов через нее.

Пока происходит разряд емкости идет процесс сварки в точке контакта. Для регулировки длительности импульса можно использовать тиристор, управляемый RC цепью с заданными параметрами.

Точечная сварка для аккумуляторов от обычной точечной сварки отличается малой мощностью и формой рабочих элементов. У обычных аппаратов свариваемая деталь находится между электродами, у сварки для аккумуляторов электроды располагаются с одной стороны свариваемого изделия.

виды, сборка аппарата своими руками, технический процесс

Конденсаторную сварку используют для сплавления металла кратковременными импульсами тока продолжительностью в тысячные доли секунды. Этого времени достаточно, чтобы необходимое для сваривания тепло распространилось на малую глубину. Конденсаторная сварка эффективна для листов толщиной менее 2 мм: возникает несоответствие частоты импульса и глубины провара. Для заготовок толще 2 мм применяют контактные сварочные машины.

Применяются две технологии:

  1. Без использования трансформатора – когда конденсаторы разряжаются на деталь непосредственно.
  2. С трансформатором – разрядка происходит на первичную обмотку, вторичная цепь – заготовки для сваривания.

Виды конденсаторной сварки

По методу образования шва способ подразделяется на такие виды, как:


  1. Стыковая – производится оплавлением или сопротивлением:
  • в первом случае между деталями возникает электрический разряд, вызывающий дугу. Под её воздействием место соединения оплавляется;
  • во втором – разряд и сваривание заготовок происходит при их соприкосновении.
  1. Точечная используется в приборостроении, предпочтительна для соединения тонких изделий с толстыми.
  2. Роликовая – применяют для сваривания мембран и электровакуумных приборов. Роль электродов выполняют ролики, шов получается сплошным и герметичным.

Точечная конденсаторная сварка своими руками

Пример сборки аппарата:

  • берут 8 конденсаторов на 25 вольт, ёмкостью 15 000 микрофарад;
  • для удобства работы конденсаторы склеивают между собой так, чтобы получилось два ряда по четыре штуки;
  • соединяют их двумя отрезками медной проволоки последовательно, проволоку припаивают к контактам, соединяют в цепь;
  • один конец цепи соединяют с аккумулятором, который будет давать зарядку конденсаторной батарее;
  • второй – к миниатюрному электроду с двумя контактами в виде вилки с пластиковой изолирующей ручкой.

Установка готова.

Ещё один пример изготовления настольного сварочного аппарата:

  • берут блок питания от старого компьютера;
  • вентилятор крепят снаружи корпуса;
  • оставляют разъём для подключения сети 220 вольт;
  • в электрическую цепь устанавливают трансформатор на 150 ватт от старого усилителя;
  • из трансформатора идёт 12 вольт, дальше – умножитель на 4, на выходе – 48 вольт;
  • далее в цепи 6 конденсаторов по 10000 микрофарад на 50 вольт;
  • конденсаторы устанавливают на текстолитовую площадку, снизу – спайка в батарею;
  • для соединения с электродом используют гибкий многожильный звуковой провод в пластиковой изоляции;
  • с батареи напряжение идёт на 4 тиристора ТПС-12;
  • тиристоры открываются с помощью батарейки на 1,5 вольта;
  • делают кнопку, лучше на длинном проводе, достающем до пола, чтобы нажимать ногой;
  • на конце звукового провода – два отрезка толстой медной проволоки в качестве электродов.

Закрывают корпус – аппарат готов к работе


Технический процесс

Сначала, если есть необходимость, проводят подготовку свариваемых поверхностей. Затем прикладывают электрод в месте соединения, нажатием кнопки подают на него импульс. Через 1-2 секунды контакт убирают от детали, сваривают следующее звено. Длина промежутков между точками зависит от толщины изделий, обычно шаг сварки от 20 до 60 мм.

Главные преимущества технологии:

  • возможность сваривать тонкие, почти как фольга, листы металла;
  • простота – работать может неподготовленный человек;
  • минимальные затраты электроэнергии;
  • используемая сила тока безопасна для работающего.

Процесс точечной сварки состоит из трёх этапов:

  • предварительное сжатие изделий между электродом и плоскостью заготовок;
  • нагрев деталей до температуры плавления;
  • охлаждение места сварки при увеличенном усилии сжатия.

точечная сварка


(

1 оценка, среднее 5 из 5 )

Понравилась статья? Поделиться с друзьями:

точечная сварка для аккумуляторов 18650 своими руками

Информация по сборке точечной сварке для аккумуляторов 18650 в домашних условиях, список компонентов и инструкция по сборке

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о сборке самодельного аппарата для сварки АКБ:
  1. Из каких рабочих элементов состоит аппарат для соединения аккумуляторов?

а) Источник питания и элементы управления

б) Источник питания, элементы управления, заземление.

  1. Почему нельзя использовать пайку АКБ?

а) Процесс слишком трудоемкий и долгий.

б) В процессе пайке создается чересчур высокая температура — литийный накопитель в результате перегреется, и выйдет из строя.

  1. С какой целью делают прибор из автомобильного аккумулятора?

а) Для упрощения процесса – не потребуется перемотка трансформатора.

б) Получим больший уровень заряда.

в) Получится контролировать напряжение подаваемого тока.

  1. Как проверить надежность скрепления после сварки?

а) Один раз дернуть руками за место соединения.

б) Несколько раз ударить молотком и убедиться, что детали не шевелятся относительно друг друга.

  1. Какие меры предосторожности следует применить при работе со сваркой, изготовленной на основе автомобильного аккумулятора?

а) Не подходить близко к аппарату, производить все действия на максимально безопасном расстоянии.

б) Надеть защитные перчатки, чтобы агрегат не разрядился в человека.

Ответы:

  1. а) Аппарат для сварки — это источник питания и элемент управления.
  2. б) Под воздействием высоких температур, создаваемых при пайке, литийные элементы сгорят.
  3. а) Аккумулятор от автомобиля используют для упрощения сборки агрегата. Много времени экономит возможность не заниматься перемоткой трансформатора. В результате соединение получится такое же качественное, как при полной сборке аппарата из новых деталей, но конструкция выйдет более простой, а потому и процесс скрепления ускорится.
  4. а) Чтобы убедиться в надежности соединения, достаточно один раз дернуть сваренные детали руками – если компоненты не шевелятся, то процесс прошел успешно.
  5. б) Чтобы обезопасить себя от удара током, достаточно использовать при работе защитные перчатки.
Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка

Если аккумулятор израсходовал свой жизненный ресурс, придется произвести его замену. Аккумуляторная батарея располагается в различных блоках, где соединение производят при помощи сварки. Для замены старых элементов используют различные варианты сварки: точечную или конденсаторную. Это можно сделать в домашних условиях, если ознакомиться с инструкциями.

Определение: Точечная сварка аккумуляторов – это получение быстрого разряда для скрепления нескольких деталей.

Суть и применение точечной сварки – 3 шага при монтаже

Приспособление для сварки состоит из элемента управления и источника питания.

Источник питания — это ток, элемент управления — это те детали, которыми человек осуществляет весь процесс соединения деталей.

  1. Батарею нужно поставить на ровную поверхность, на контакты положить небольшую пластинку, соединяющую несколько ёмкостей в одну.
  2. При сварке потребуется использовать несколько медных электродов, которые располагаются параллельно и прикладываются к пластине.
  3. Когда ток начнёт подаваться на электроны, произойдёт небольшое замыкание, и пластина присоединится к батарее — сверху на ней появятся заметные маленькие точки.

Это хороший вариант сборки АКБ, заменяющий пайку. Дело в том, что при пайке литийный накопитель сильно перегреется, и в результате он испортится.

Используя подобный вид сварки, получим мгновенный разряд, который качественно скрепит материал, но изделие при этом не будет перегрето. Таким способом можно починить батарею шуруповерта, ноутбука и иной техники.

8 необходимых деталей

Для осуществления сварки батареи дома, потребуется собрать устройство, состоящее из органов управления и источника тока.

Необходимые материалы:

  1. Трансформатор.
  2. Уголки или деревянные бруски, предназначающиеся для изготовления стоек.
  3. Основа из дерева.
  4. Кнопка включения.
  5. Хороший толстый кабель, предназначающийся для создания вторичной обмотки.
  6. Тонкий привод, подключающийся к сети для запитки.
  7. Наконечники из меди. Используют жала паяльников.
  8. Элементы крепежа, такие как гайки, саморезы и болты.

Это обязательный набор материалов, без которого аппарат собрать невозможно. Трансформатор можно достать из старой микроволновки и телевизора. Когда все детали добыты, переходим к сборке.

Параметры узла должны равняться 180 Вт. Вторичную обмотку снимаем полностью и выкидываем. Если используется микроволновка, то доставать нужно крайне аккуратно, чтобы не повредить изоляцию. Лишние ветки срезается ножовкой, всё что осталось, сбивается при помощи зубила.

Вторичная обмотка изготавливается из сварочного кабеля большого диаметра. 3 витка будет вполне достаточно, чтобы сила тока повысилась до 300, этого хватит для сварки.

В этот же момент на выходе получим довольно малое напряжение в 2 V. Такое значение не повредит свариваемые детали.

Длину воздействия электрического тока регулируем при помощи кнопки: достаточно держать ее в течение 1 или 2 секунды, чтобы произошла хорошая сцепка материалов.

Опытные люди создают улучшенную версию такого аппарата, наподобие споттера. Для этого в схему необходимо добавить несколько конденсаторов, а также тиристор. Конденсатор накопит заряд, а тинистор перенаправит его на электроды.

Процесс эксплуатации упростится, но на качество сварки это не повлияет.

5 нюансов сборки

Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговАппарат

Посмотрите на картинке рабочие элементы устройства. Источник тока должен крепиться на диэлектрическую основу. Для этой цели используют квадратный лист фанеры. Трансформатор помещается на одну из сторон основания. В свободной части крепятся стойки: их желательно изготовить из металлических уголков, или нескольких деревянных брусков. Крепятся они саморезами или болтами. Сверху стойки обязательно проделывается отверстие, через которое фиксируется рычаг с электродами.

Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговРычаг

Управляющий рычаг должен доставать до центра рабочей площади, когда располагается в опущенном положении. На торец рычага помещаются несколько электродов, изготовленных из меди. Диаметр — полтора или четыре миллиметра. Если используются толстые стержни, то концы предварительно затачиваются. Расстояние между торцевыми частями электродов — 3 мм.

Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговЭлектроды Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговЗаточка электрода

Заточку электродов нужно производить очень аккуратно. Обязательно обезопасьте себя. Металл может очень сильно нагреться, а потому желательно держать его не руками. Для этих целей используют плоскогубцы. Нежелательно браться за электрод в перчатках – их затянет в обдирочный станок в случае неосторожности. Понадобятся еще защитные очки – поверхностный слой электрода отлетит и может попасть в глаза.

Медные стержни закрепляются в клеммах, с одной стороны к ним подводят провода, идущие от трансформатора, а с другой крепятся электроды. Для соединения клемм с рычагом используют саморезы. Чтобы контролировать процесс сварки, устанавливается кнопка, которая помещается на основании или прямо на рычаге — всё зависит личных предпочтений. Провода изолируем и следим, чтобы они не мешались во время работы.

Точечная сварка для аккумуляторов 18650 своими руками за 5 шаговТочечная сварка для аккумуляторов 18650 своими руками за 5 шаговСоединение

Не следует пренебрегать инструкцией. В случае нарушения установленного порядка действий всех соединений точечную сварку в домашних условиях выполнить не получится. Проверьте каждое соединение перед началом работы с созданным оборудованием. Если прежде работы по сварке не проводились, то следует протестировать аппарат на ненужной пластине, а после переходить на основную деталь.

3 нюанса точечного сварного аппарата 18650 от автомобильного аккумулятора

Можно использовать легкий способ сборки аппарата без перемотки трансформатора, такая конструкция проще в исполнении. Для этих целей используют сварку из аккумулятора машины.

  1. В качестве источника тока аккумуляторная батарея от автомобиля. Напряжения в ней достаточно, чтобы качественно соединить контакт. Органы управления — электрическая колодка, имеющая сечение в пять квадратов, но не меньше. Также потребуется несколько медных стержней.
  2. Чтобы было удобнее работать, электроды покрывают изоляцией, а для фиксации постоянного промежутка между торцами используют соединитель.
  3. Все провода, идущие от аккумулятора, помещаются в клеммник колодки.

Аппарат готов. Переходим к сварке.

Единственным недостатком считается слишком большое напряжение для 12 В, потому пластина может прожечься, если имеется плохой контакт с поверхностью. Чтобы избежать такой неприятности, медные стержни необходимо обработать надфилем, чтобы они прижались максимально плотно.

Как избежать 4-5 ошибок при работе с аппаратом для АКБ 18650

После того, как аппарат будет собран, необходимо провести испытание. Чтобы не допустить ошибок это делается в определенной последовательности:

  1. На подготовленное основание ставим несколько отработанных аккумуляторов, что потребовалось соединить в блок. Для удобства их обматывают скотчем, чтобы они уже располагались в виде готового изделия.
  2. К верхним краям контактов помещаем соединительную пластину. Убедитесь, что пластина равномерно распределена по всей длине будущего сооружения.
  3. Прижимаем электроды. Включаем ток и сварка должна заработать.
  4. На каждой батарее делаем несколько точек — достаточно 2, чтобы фиксация была более надежной.

Управляющий орган удаляется от батареи и проверяется надежность схватки – один раз дергаем контакт рукой. Если он не оторвался, то конструкция соединена надежно.

Если используется аккумуляторная батарея от автомобиля, то работать нужно только в защитных перчатках. На электродах всегда будет постоянный ток. Именно поэтому работать нужно очень аккуратно, чтобы он не замкнулся на посторонних предметах или человеке.

Контактная (точечная) сварка для аккумуляторов, своими руками

Еще важно знать 4 нюанса о конденсаторной сварке

Конденсаторная сварка

Для обеспечения надежной фиксации можно также использовать конденсаторную сварку. В качестве основы используем 6 конденсаторов 10000 мкФ на 35 Вольт. Ключами служат несколько тиристоров 70TPS12, они должны быть подключены параллельно.

Конденсатор заряжается при помощи повышающего преобразователя dc-dc от литий-ионного аккумулятора. Силу тока ограничивают резистором в 130 Ом. Заряд должен получиться с напряжением в 32 Вольт.

Заряд контролируют визуально — именно поэтому в схему добавляется несколько светодиодов. Расчётный начальный ток равняется 2000А, в том случае, если энергия, находящаяся в компенсаторах, равна 30 Дж.

Важно следить, чтобы в процессе сварки вся энергия перемещалась в точку сварки, а не на различные «визуальные эффекты» в виде искр. Такой недостаток можно наблюдать в случае, если пластина плохо прижата к электродам. В результате электрод обгорит, а пластина не сможет привариться. Используйте электроды из сплава хромовой бронзы.

Ответы на 5 часто задаваемых вопросов.

  1. Нужно ли использовать флюс? – Нет, это лишнее.
  2. Нужно ли надевать респираторы при работе? – Дыма будет немного, и респираторы не нужны.
  3. Может ли ток ударить человека при сварке автомобильным аккумулятором? – Может, если не надеть перчатки.
  4. Можно использовать обычную сварку для соединения АКБ? – Нельзя, АКБ испортится от сильного тока.
  5. Почему не подойдет пайка? – Из-за большого нагрева.

Топ 4 лучших методов соединения аккумуляторов

  1. Точечная (контактная) сварка.
  2. Холдер.
  3. Неодимовые магниты.
  4. Жидкий пластик.

Сварка стоит на первом месте, а потому желательно освоить именно этот метод.

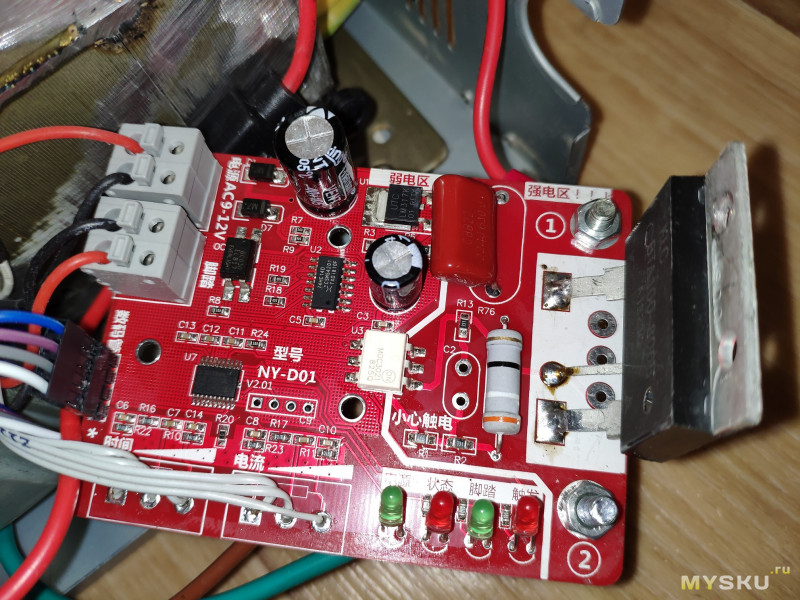

Точечная сварка для литий-ионных аккумуляторов с симистором на 100А

Раньше для сборки небольших батарей из аккумуляторов типоразмера 18650 использовал пайку, но для сборки батареи 12S4P для электрического велосипеда решил применить точечную (контактную) сварку. Наверное самый простой и дешёвый способ изготовления подобной сварки — мощное реле и свинцово-кислотный аккумулятор. Но в таком случае нужно вручную контролировать длительность включения реле, чтобы не перегреть и не прожечь оболочку аккумулятора. Поэтому решил заказать готовый контроллер с цифровой регулировкой количества импульсов и мощности.

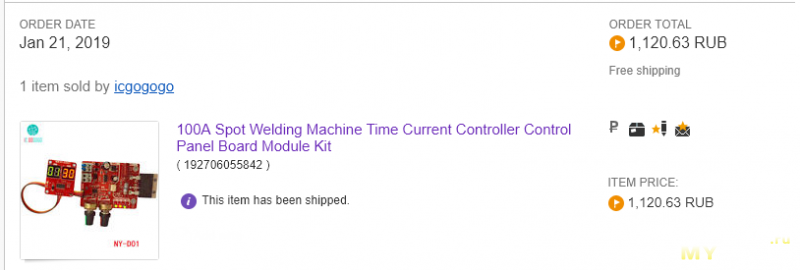

Подтверждение покупки


Контроллер был выбран первый попавшийся, и насколько я сейчас вижу, можно было взять точно такой же, но чуть дешевле, или более слабую версию ещё дешевле. вы

Продавец нарисовал схематическое изображение сварочного аппарата:

Из неё становится понятно, что кроме контроллера так же потребуется: мощный трансформатор, не мощный трансформатор, медные электроды и педаль.

В качестве мощного трансформатора обычно используют трансформатор от микроволновки, слегка переделывая его. Я пошёл по тому же пути.


Суть переделки заключается в уменьшении напряжения вторичной обмотки. Для работы магнетрона микроволновки требуется большое напряжение, поэтому вторичная обмотка трансформатора намотана большим количеством витков тонкого провода (ВНИМАНИЕ! напряжение там очень большой, несколько киловольт, не пытайтесь измерять его бытовым мультиметром). А для контактной сварки большого напряжения не требуется, но нужен большой ток, поэтому вместо большого количества витков нужно намотать несколько витков более толстого провода.


Сейчас мне кажется, что можно было поступить значительно проще, и вместо удаления вторичной обмотки нужно было распилить её в одном месте и соединить все витки параллельно, получив в итоге один виток с большим сечением. Но на тот момент я просто распилил болгаркой трансформатор в месте сварочного шва и вытащил вторичную обмотку (она намотана более тонким проводом) и магнитные шунты (полоски металла между первичной и вторичной обмоткой).


Для намотки новой вторичной обмотки я использовал провод сечением 10мм^2 сложенный вдвое. У меня получилось намотать 5 витков, что в итоге дало примерно 5 вольт. Лучше мотать более толстым проводом меньшее количество витков. Говорят, что оптимально 2-3 витка. Чем больше витков — тем выше будет напряжение и больше риск образования дуги во время не плотного прижатия электродов. Хотя народ нормально варит и от 12В аккумуляторов.


В качестве электродов взял медный пруток диаметром 6мм, заточив концы конусом. Для соединения проводов и электродов применил клеммник, в который идеально влез электрод. И также влез бы сдвоенный провод, но в процессе намотки один из проводов получился короче, поэтому после выхода из трансформатора сечение провода уменьшается вдвое.


В качестве корпуса для сварочного аппарат использовал корпус от компьютерного блока питания, в него идеально влез силовой трансформатор и осталось место для всего остального.


Для питания платы используется дополнительный понижающий трансформатор небольшой мощности. На плате написано, что рекомендуется подавать на вход 9-12В. И это должно быть переменное напряжение сетевой частоты, так как по нему контроллер отслеживает переход через ноль, поэтому импульсный блок питания не подойдёт. У меня нашёлся подходящий трансформатор, с выходом 9В (0.3А). При таком напряжении контроллер потребляет около 100мА тока в дежурном режиме.


Вместо педали может быть просто кнопка (нормально-разомкнутая), но у меня уже была педаль, поэтому применил её.


Разъём питания остался родным, а вместо вентилятора была установлена плата с индикаторами, ручки регулировки количества импульсов и их мощности, а так же разъём для подключения педали


Сразу же после сборки сварочный аппарат заработал. Сначала побаловался с толстым металлом — на максимальной мощности и длительности электроды раскалились до красна. Затем начал тренироваться на дохлых банках 18650 и полоске из никеля толщиной 0.1мм.


Слева можно увидеть неудачные попытки сварки. На боковой поверхности это происходит из-за того, что прямо за тонкой стенкой находится слой электролита и меди и ток находит себе более «короткую» дорогу. В случае с торцевой стороной аккумулятора прожиг ленты случается из-за плохого прижима одного из электродов, в таком случае ток протекает только через тонкую никелевую полоску и она сгорает в месте контакта, при этом сам АКБ не портится. Далее несколько удачных попыток, где чем правее — тем больше длительность сварки.


Также поигрался с мощностью. Слева направо увеличение мощности от 1 до 99 с шагом 10. Затем по новой заточил электроды и сделал ещё 4 точки на максимальной мощности и длительности в 1 импульс (20мс).


Отрыв полосы показал, что даже на минимальных настройках лента 0.1мм проваривается и соединяется с аккумулятором. Начиная с 40% мощности лента уже рвётся при попытке отрыва. А с 70% появляется шанс прожечь боковую стенку аккумулятора насквозь.


Вскрытие показало, что привариваться к боковой стенки аккумулятора 18650 — плохая идея. Так как слой меди и электролита достаточно близко к стенке, и ток предпочитает течь через них, а не по корпусу банки. В случае с плюсовой и минусовой клеммой таких проблем нет, так как между ними и начинкой АКБ находится воздушный зазор, да и похоже сами они сделаны из более толстого металла. Но если всё равно умудриться прожечь аккумулятор с торца, то тут будет важно, с какой стороны. Если это плюсовая клемма — то никаких проблем. Если минусовая — то есть вероятность разгерметизации банки, и чтобы это проверить, нужно прогнать её циклом разряд-заряда, и если при этом из места прожига начнёт вытекать электролит или появится резкий химический запах — то банку в утиль.


Ещё немного потренировавшись взялся за то, ради чего всё это затевалось. В итоге варил батарею на настройках 1 импульс и 99% мощности. Несколько раз не сильно плотно прижимал электроды к банкам, из-за чего лента прогорала, но вроде без последствий для АКБ. Но, по-хорошему, стоит изготовить электроды такой конструкции, чтобы они были независимо подпружинены (либо раздельно прижимать их).


Забыл сфотографировать плату до сборки, поэтому фото уже с отпаянными переменными сопротивлениями, которыми выполняется настройка. В качестве мозгов используется STM8S003F3P6


Тиристор BTA100-800B. Даже после длительной работы совсем ни сколько не нагрелся, поэтому дополнительного радиатора ставить не стал, тиристор просто прикручен одним винтом к корпусу и лишь слегка его касается. Металлическая часть корпуса тиристора изолирована от всех выводов, поэтому никакой дополнительной изоляции при креплении не применял.


Ради интереса попробовал сделать электроды из медного провода сечением 2.5мм^2. Никакой особой разницы не заметил, так же хорошо варят, и дают такую же яркую дугу и делают дырку в ленте/аккумуляторе в случае не плотного прижима.

В целом данным контроллером я доволен, что мне требовалось сделать — он выполнил. Стоило ли собирать сварочный аппарат ради одного раза? Не знаю. У меня есть вещи, которые я купил, и не использовал ни разу — вот там спорный вопрос. А тут… В общем, лёгких путей я не искал. Если что забыл, спрашивайте в комментариях.

P.S. После обсуждения в комментариях хотелось бы уточнить, что представленный на фото прожиг на боковой стороне аккумулятора 18650 и на торце уже готовой сборки случились по разным причинам. В случае с боковой стороной, ток пошёл вглубь АКБ, так как сразу за стенкой находится слой хорошо проводящего электролита и меди. А в случае с торцом был плохой прижим ленты, и ток пошёл только через ленту, в результате чего она прогорела, но это совершенно никак не отразилось на АКБ. То есть получилось не красиво, но ничего страшного.

Отдельно прожечь торцевые части АКБ на тех настройках, с которыми я варил батарею — мне не удалось. Отдельно прожечь ленту — без проблем. Пример разного расстояния между электродами, при одинаковых настройках и отсутствии под пластиной проводящего материала:

И аналогично для боковой стенки банки 18650:

И для минусовой стороны (старался ставить электроды максимально близко, насколько позволяла их толщина):

Но это просто для примера, до такого лучше не доводить, и уменьшить величину тока.
Так как даже крошечного отверстия достаточно для выхода электролита

При правильно подобранном режиме сварки на банке и ленте не должно оставаться следов перегрева металла, при этом лента не должна легко отрываться от банки

Чтобы избежать подобных «коротких путей» для тока, продаются пластины с прорезями. А для моего варианта батареи и вовсе существует специальная лента:

суть процесса, схема для аппарата

Современную жизнь трудно представить себе без использования аккумуляторов, являющихся неотъемлемой частью различных приборов и устройств. За ними необходим уход и своевременный ремонт, в число которых входит сварка аккумуляторов. Это бывает необходимо, если требуется замена одного или нескольких входящих в это устройство элементов.

Точечная сварка аккумуляторов может с полным правом быть отнесена к наилучшим способам соединения необходимых деталей. Эта работа не является сверхсложной, поэтому реальным решением проблемы служит точечная сварка для аккумуляторов своими руками. Для производства подобного вида деятельности в продаже имеется много приспособлений, часть из которых можно использовать из числа имеющихся в своем хозяйстве.

Фото: точечная сварка для аккумуляторов

Суть процесса

Точечная сварка относится к популярному виду соединения металлических изделий контактным способом. Металлические изделия сваривают друг с другом не по сплошной линии, а в нескольких точках. Такой метод отличается относительной простотой исполнения и высокой производительностью, чем объясняется широкая сфера его применения. В частности этот метод используется, когда предстоит сварка аккумуляторов своими руками.

Фото: процесс точечной сварки

Суть работы точечной сваркой отличается крайней простотой. Она состоит в том, что свариваемые детали плотно прижимаются друг к другу, а затем на них подается электрический импульс большой мощности. После того, как разогрев деталей достигнет требуемой температуры, в точке соприкосновения произойдет образование ядра, состоящего из расплавленного металла.

Фото: контактная точечная сварка

Усиленное сжатие деталей приводит к началу взаимного проникновения молекул прижатых друг к другу металлов. После отключения тока в месте сварки начинает происходить медленное снижение температуры, а металл будет кристаллизоваться. Место сваривания получается настолько прочным, что при попытке разъединить полученное соединение треснет только металл, находящийся вблизи точечного места сварки.

Несложный принцип такого вида сварки включает в себя плотный прижим соединяемых деталей и происходящее вслед за этим генерирование импульса достаточной силы.

Фото: шаг контактной точечной сварки

К преимуществам точечной сварки относится:

  1. Прочность соединения.
  2. Экологичность процесса.
  3. Технологичность.
  4. Быстрота.
  5. Невысокие значения тока и напряжения.
  6. Незначительность деформации.
  7. Простота выполнения.
  8. Удобство работы с аппаратом.
  9. Экономичность.

Осуществление этого процесса не потребует приобретения таких видов расходняков, как электроды, баллоны с газом, проволока и флюс.

Схема точечной сварки для аккумуляторов своими руками:

Фото: схема точечной сварки для аккумуляторов

Осуществление соединения таким методом включает в себя три простых этапа выполнения:

  1. Сжатие деталей, вызывающее небольшую деформацию деталей в этой области.
  2. Подача тока в зону, где расположен контакт, вызывающую расплавление металла и образование ядра.
  3. Выключение тока. Остывание металла и его кристаллизация.

Во время воздействия тока ядро расширяется до достижения максимальных размеров. Вокруг жидкого ядра образуется пояс, имеющий плотную структуру. После выключения тока необходимо на некоторое время оставлять прижим деталей до снятия напряжения в месте сварки. Благодаря произошедшей ранее деформации металлов отсутствует разбрызгивание, точечный шов получается аккуратным и не требует последующей зачистки.

Точечная сварка аккумуляторов своими руками приводит к весьма существенному сокращению суммы денег, необходимой для приобретения дорогого оборудования. К одним из основных требований относится предварительная подготовка. В нее входит очищение поверхности от имеющихся загрязнений. Иначе при сварке снизится мощность, что приведет к износу применяемого аппарата.

Если после окончания сварки все же появятся наплывы вследствие выплесков металла, то их необходимо аккуратно зачистить. Выплески снижают надежность соединения. Также возможно появление такого дефекта, как прожог. Это может произойти при чересчур большой силе тока, большого времени действия импульса или чрезмерной силе сжатия деталей. В этом случае необходимо снижение силы тока и величины прижима.

Когда импульс будет слабым, то это может привести к непровару. Этот дефект также может возникнуть, если сила сжатия будет недостаточно сильной, или произойдет ослабление сжатия клещей уже во время процесса. Непровар может появиться при слишком близком расположении сварных точек.

Устройство аккумулятора

Под этим термином понимается устройство, способное вначале накапливать (аккумулировать) энергию, а затем ее расходовать для обеспечения различных видов работ. Такие циклы заряда и разряда могут совершаться по многу раз.

Фото: устройство аккумулятора

У распространенных в быту аккумуляторах между пластинами вырабатывается напряжение не более двух вольт. Для многих приборов это является недостаточным, поэтому осуществляется последовательное соединение однотипных видов аккумуляторов. Устанавливаться потом они могут в одном корпусе. Собранное из таких элементов сооружение уже будет батареей, сокращенное название которой носит аббревиатуру “АКБ”.

Фото: устройство кислотной аккумуляторной батареи

Каждая из составных частей, называемых банками, содержит два блока с положительными и отрицательными пластинами. Пластины с прилагаемыми к ним решетками отделены друг от друга разделительной пластиной, которую называют сепаратор. Устройство помещено в прочный корпус, плотно закрытый крышкой.

Сфера использования аккумуляторных батарей в быту начинается с автомобилей и заканчивается игрушками. Поэтому контактная сварка аккумуляторов своими руками приводит к простому решению многих назревших проблем. Также увлеченные умельцы могут сами изготовить аппарат для контактной сварки аккумуляторов. Самодельная точечная сварка для аккумуляторов по своему результату может быть не хуже профессиональной.

Когда требуется сварка

В источнике автономного питания в виде аккумулятора иногда появляется необходимость замены одного или сразу нескольких неисправных элементов. В процессе работы аккумулятор может попадать в невыгодные для себя условия. Например, при редких и непродолжительных поездках АКБ может разряжаться, а при тяжелых работах испытывать повышенные нагрузки, что приводит к разбалансировке. Частое заряжение может вызвать выкипание электролита. Нежелательное действие окажет неисправность генератора или стартера.

Такой метод, как пайка, является недопустимым, поскольку нельзя перегревать встроенный в схему контроллер. Поэтому находит применение точечная сварка аккумуляторных батарей. При замене вышедшего из строя аккумулятора новый элемент должен соответствовать по такой характеристике, как вольт-амперная.

Контактная сварка аккумуляторов всего в нескольких точках обеспечивает нагрев металла, но на весьма ограниченном пространстве, исключая термическое воздействие на остальные области.

Изготовление устройства

Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.

Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.

Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить. Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.

Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.

Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.

В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.

Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.

Для подключения ножной педали должен иметься специальный разъем. Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус. Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.

Фото: проводы из меди

Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.

Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.

Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.

Сварка аккумуляторов

Сварка батареек, находящихся в бытовых и компьютерных технических приборах, предполагает их извлечение, ремонт и установку на прежнее место исправленного варианта. При этом необходимо восстановить все надежные контакты.

Точечная сварка для батареек потребует использование для этой цели аппарата, который будет гораздо экономичнее изготовить самостоятельно. Многие составляющие будущего прибора умельцы могут найти в своем хозяйстве. Так, например, в качестве корпуса можно использовать корпус устаревшего системного блока компьютера или уже переставшего работать старого зарядного устройства. Провода наверняка найдутся у запасливых любителей все делать собственными руками.

Для запуска устройства допустимо использовать выключатель от электродрели. Необходимо позаботиться о наличии крепежных деталей в виде винтов, гаек, саморезов. Некоторые составные части придется все же прикупить, но следует постараться сделать это подешевле, например, воспользовавшись интернет-магазинами.

Простейший вариант, которым может быть осуществлена контактная точечная сварка для аккумуляторов своими руками, – соединение при использовании непосредственно самой батареи. Для этого будет нужно следующее:

  • аккумулятор от автомобиля или какого-нибудь бытового прибора;
  • одножильный провод из меди;
  • реле на пятьсот-тысячу Ампер;
  • переключатель;
  • переменный резистор;
  • конденсатор;
  • многожильный провод из меди.

Из одного провода следует сделать два электрода. Концы их необходимо зачистить и зафиксировать между собой с помощью изоленты, предварительно выровняв по длине. Торцы импровизированных электродов должны находиться в параллельных плоскостях на расстоянии пары миллиметров.

К противоположным концам провода подсоединяют кабели, предназначенные для зарядки, используя специальные зажимы. Предварительно зарядный кабель следует присоединить к клеммам аккумулятора. Полярность в этом случае роли не играет.

Точечная сварка для аккумуляторов начинается с того, что после установки никелевой пластины на аккумулятор, к ней прижимаются металлические стержни, выполняющие роль электродов , находящиеся под напряжением и подается ток. Металл расплавляется в точке соприкосновения с поверхностью аккумулятора.

Когда контактная сварка для аккумуляторов своими руками происходит в условиях домашнего производства, то можно использовать другие дополнительные элементы. Многожильный провод подсоединяется к аккумулятору с помощью особых зажимов. Другие его концы соединяются к реле и жалу от паяльника, выполняющему роль электрода. К другому электроду должен быть подсоединен оставшийся контакт реле.

При соблюдении подобной схемы в случае замыкания контактов реле в аккумуляторе возникнет напряжение. Чтобы управлять реле, будет нужен конденсатор, обладающий значительной емкостью. Кроме этого понадобятся резистор и переключатель, соединенные между собой последовательным способом.

Контактная сварка для АКБ своими руками предусматривает, что вывод конденсатора должен быть подсоединен к батарее аккумуляторов, а к резистору подключается вывод переключателя. Сварка для аккумуляторов своими руками начинается с того, что на торец аккумулятора помещают кусок ленты или пластинку из никеля, а сверху с силой прижимают ее электродами. После этого уже можно приводить в действие переключатель. На электродах появится напряжение вследствие того, что контакты на реле замкнутся.

Поскольку электроды замкнуты через наложенную пластинку, через эту пластину начнет проходить ток короткого замыкания. Это мгновенно вызывает расплавление той части металла, которая расположена между электродами.

Точечная сварка батареек своими руками производится с помощью трансформатора и это является обязательным условием. Большая мощность трансформатору не понадобится. Вполне достаточно 300-500 Ватт для того, чтобы было можно перемотать обмотку.

Для изготовления устройства, с помощью которого можно будет осуществлять точечную сварку, необходимо произвести такого рода действия:

  • разрезать оргстекло для корпуса на части согласно предварительно составленному чертежу, и проделать в них необходимые отверстия;
  • смонтировать из этих деталей корпус для будущего устройства;
  • демонтировать вторичную обмотку в трансформаторе;
  • намотать необходимое количество витков на первичную обмотку;
  • зачистить свободные концы кабеля и припаять к ним наконечники;
  • к первичной обмотке подсоединить жилы сетевого провода;
  • на сетевом шнуре закрепить вилку для подключения в сеть;
  • закрепить трансформатор в корпусе с помощью винтов;
  • на боковой стороне корпуса установить микровыключатель и резистор;
  • в необходимых местах просверлить монтажные отверстия.

Важным является расположение выключателя. Он должен быть располагать слева в непосредственной близости от клещей. Чтобы создать более совершенную модель, обладающую лучшими характеристиками, следует использовать конденсаторы и тиристор. Благодаря этому ток будет подаваться более импульсивно, а необходимые временные интервалы будут сохранены.

Перед тем, как начать использовать кабели, следует произвести их внешний осмотр. Они должны быть чистыми. К сварке можно приступать только после того, как будут осмотрены и проверены все составляющие устройства. Для удобства собранное устройство необходимо расположить на столе или верстаке.

Сварка литиевых аккумуляторов

Особенность широко распространенных в технических устройствах литиевых аккумуляторов заключается в том, что они очень чувствительны к перегреву. Особенно боится этого плюсовой вывод. Сварка литиевых аккумуляторов может быть успешно произведена путем приваривания к ним никелевых пластин.

Чтобы была осуществлена сварка литиевых аккумуляторов в домашних условиях, необходимо соорудить для этого достаточно простое устройство. Оно состоит из трансформатора и системы его управлением. Управление не должно заключаться в простом нажатии кнопки, поскольку реакция человека не позволяет делать это достаточно быстро. При замедлении возникнет прожог, как пластины, так и самой контактной площадки аккумулятора.

На устройстве должен иметься регулятор с возможностью выставления на нем времени в миллисекундах. Он должен иметь градуировку, в которой каждый интервал соответствует десяти миллисекундам. Пределом является установка 120 миллисекунд. Наиболее оптимально выставление времени в 30 или 40 миллисекунд. Все зависит от толщины пластины и качества контакта между пластиной и элементом.

Встроенный контролер управляет симистром, который необходим для включения и выключения подачи тока. С другой стороны расположен блок питания контроллера и фильтр. Точечная сварка своими руками для литиевых аккумуляторов начинается с включения устройства в розетку. Под электроды подставляется пластинка, установленная на аккумуляторе. После нажатия на кнопку мгновенно происходит прихватывание. Попытка оторвать ее не получится. Для уверенности следует поставить еще пару точек.

Сварка li ion аккумуляторов может осуществляться различными способами. Для сборки в единый блок такого рода аккумуляторов подходящим вариантом является мини контактная сварка для сварки li ion аккумуляторов.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры “18” означают диаметр батарейки, а следующие “65” – ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

Фото: аккумуляторы 18650

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Фото: зарядное устройство для аккумуляторов 18650

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

  1. Батарею установить на ровную поверхность.
  2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
  3. После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Фото: схема сварки в стык

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

  1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
  2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
  3. Прижать к сооружению электроды.
  4. Включить ток и убедиться в том, сварка происходит должным образом.
  5. Сделать несколько соединительных точек.
  6. Отключить ток.
  7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Переделка шуруповерта на литиевые аккумуляторы

Шуруповерт относится к весьма востребованным строительным инструментам. Со временем кадмиевые аккумуляторы в нем могут начать изнашиваться. Не помогает даже их полная зарядка. Чтобы дать шуруповерту вторую жизнь, следует перевести его на аккумуляторы литиевого вида, совершив при этом сваривание аккумуляторов в батарею. Схема точечной сварки для аккумуляторов шуруповерта поможет выполнить это быстро и качественно.

Фото: литиевой аккумулятор из шуруповерта

Первым делом необходимо разобрать аккумулятор шуруповерта и извлечь из него старые банки. Пригодится только клеммная часть. Также потребуется плата, рассчитанная на три аккумулятора. Желательно выбирать аккумуляторы с большой емкостью. Паять можно пластинками, снятыми с батареи шуруповерта.

Фото: схема для аккумулятора из шуруповерта

Необходимо установить максимальную мощность. После обработки кислотой можно включить паяльник. Поверхности необходимо залудить с помощью паяльника. Затем приложить пластину и припаять ее к поверхности аккумуляторов с максимальной скоростью.

Компоненты для точечной сварки

Педаль для сварочного аппарата служит для удобства осуществления этого процесса. Такие небольшие устройства имеются в продаже, но также их можно изготовить самим из подручных материалов. Для этого понадобятся две деревянные дощечки, соединенные между собой подвижным механизмом.

Фото: компоненты для точечной сварки

Если трансформатор настоятельно рекомендуется использовать, изъяв его из старой микроволновки, то на приобретение некоторых элементов неизбежно придется потратиться. Чтобы особо не заморачиваться, можно приобрести сразу весь комплект. Существуют полностью собранные комплекты. Это, конечно, облегает работу, но вводит в дополнительный расход и лишает радости творчества. Отдельно можно приобрести компактный контроллер. Фишка состоит в наличии дисплея. Также существуют платы с дисплеем. Не введут в сильный расход, но обеспечат удобство при осуществлении контактной сварки ручки-держатели.

Фото: ручки держатели для сварки

Вместо того, чтобы тратить время на оттачивание металлических стержней, которые будут в дальнейшем играть роль электродов, можно приобрести уже готовые. Они представляют собой уже заточенные стержни из меди, которые будут зажаты в держателях. Обычно в комплекте их содержится десять штук. По мере их износа можно осуществлять замену, поэтому количество предлагаемых в комплекте медных отточенных стержней не будет чрезмерным.

Можно приобрести моток никелевых пластин для сваривания аккумуляторов точечным способом. Интересным моментом является наличие в ленте прорезей. Существует вариант, когда лента продается уже нарубленными кусками. Величина тока при точечной сварке аккумуляторов потребует выбор пластинок определенной толщины.

При отсутствии вышедших из строя старых микроволновок и нежелании разбирать еще вполне исправные, можно приобрести новый трансформатор. По крайней мере, это даст гарантию более хорошей работы самодельного аппарата для сварки аккумуляторных батарей. Также существует полный комплект из необходимых элементов, которые останется только собрать в единое целое.

Интересное видео

Точечная сварка для аккумуляторов своими руками: инструкция

В различных областях применяется точечная сварка для аккумуляторов своими руками. Характеристики устройств на рынке между собой отличаются. Современные аппараты стоят дорого, и приобрести их проблематично. Для того чтобы определиться со сборкой, необходимо в первую очередь ознакомиться с существующими типами устройств.

Выделяют контактные, а также конденсаторные модификации. К основным параметрам устройств относится мощность, перегрузка, выходное сопротивление. Также модификации производятся с функциями быстрого старта, прерывания и защиты.

точечная сварка для аккумуляторов своими руками

Конденсаторная сварка

Конденсаторная точечная сварка для аккумуляторов своими руками делается из дипольной катушки. Непосредственно трансформатор подбирается с контактными триодами. В первую очередь при сварке устанавливается переходник. Для замыкания контактов придется воспользоваться сварочным инвертором. Многие эксперты рекомендуют не использовать конденсаторы большой емкости.

Блок тиристора крепится возле держателя. Для замыкания системы применяются походные резисторы. Далее, чтобы собрать аппарат (контактная точечная сварка для аккумуляторов) своими руками, потребуется тестер. При включении устройства важно замерить предварительно сопротивление на входных контактах. Данный параметр обязан лежать в пределах 30–40 Ом.

точечная сварка для аккумуляторов своими руками из микроволновки

Особенности контактной сварки

Контактная точечная сварка для аккумуляторов своими руками собирается довольно просто. Многие эксперты рекомендуют применять высоковольтные шкатулки. Резисторы устанавливать можно только после переходника. В данном случае блок расширителя должен выдерживать напряжение в 300 В. Если верить экспертам, то модулятор при сборке не потребуется. Решить проблему с повышенным напряжением можно при помощи простого диодного резистора. Реле у многих модификаций применяется коммутируемого типа.

Параметр проводимости на выходе в среднем составляет 5 мк. Далее, чтобы сделать аппарат для точечной сварки аккумуляторов своими руками используется простой держатель со сдвоенным переходником. Для подключения регулятора применяется сварочный инвертор. Также стоит отметить, что эксперты не советуют использовать переходники с компараторами. В этом случае показатель перегрузки на реле значительно возрастет.

Модификация из микроволновой печи

Точечная сварка для аккумуляторов своими руками из микроволновки делается довольно просто. Первым делом надо вынуть из модели излучатель. Трансформатор для сборки целесообразнее применять на 20 Вт. Некоторые эксперты рекомендуют конденсаторный блок использовать небольшой емкости. Также стоит отметить, что при сборке важно применять стабилитрон. Как правило, он подбирается с переходником контактного типа. Параметр проводимости на выходе должен составлять не менее 4 мк. Далее, для сборки модификации своими руками, берется усилитель с триодом.

Для установки этих элементов потребуется обычный сварочный инвертор. Однако перед пайкой триода проверяется выходное сопротивление на катоде. Данный параметр не должен превышать 40 Ом. Контакторы при сборке довольно часто применяются полупроводникового типа. В установке они весьма просты. Некоторые припаивают их сразу за стабилитронами.

Инструкция по сборке модели на 3-А

На 3-А точечная сварка для аккумуляторов своими руками собирается довольно просто. В первую очередь подбирается волновой трансформатор. Реле применяется только с резиновой обкладкой. Довольно часто трансиверы используются однополюсного типа. Показатель перегрузки у них должен быть как минимум 300 Н. Усилители в этой ситуации для сборки применяются довольно редко. Также стоит отметить, что при складывании аппарата своими руками необходимо использовать конденсатор на 4 пФ.

Контакторы в этом случае применяются с полевыми транзисторами. Найти их в магазине довольно проблематично. Однако данные элементы всегда возможно заменить линейными аналогами. Параметр сопротивления на входе у них не превышает 44 Ом. Регуляторные коробки для горячего старта применяются диодного типа. Компараторы при сборе модификации на 3-А не потребуются. В конце работы останется только зафиксировать держатель аппарата.

конденсаторная точечная сварка для аккумуляторов своими руками

Устройство на 10-А

На 10-А точечная сварка для аккумуляторов своими руками складывается только на базе волнового трансформатора. Если верить экспертам в этой области, то переходник необходимо припаять в первую очередь. Конденсаторы высокой емкости использовать запрещается. Также стоить отметить, что у многих модификаций имеется два триода. После установки трансивера припаивается конденсаторная коробка.

Далее, при сборке аппарата своими руками, устанавливается компаратор. Модификации однопереходного вида встречаются очень редко. Держатели используются с ручками и без них. Триоды довольно часто монтируются без стабилитронов. Также стоит отметить, что в наше время являются более популярными модификации с поворотными регуляторами.

Самодельный аппарат на 15-А

На 15-А точечная сварка для аккумуляторов своими руками делается довольно просто. С этой целью расширитель применяется дипольного типа. Однако в первую очередь при сборке используется контактный переходник. Конденсаторная коробка устанавливается за расширителем. Также стоит отметить, что модели низкоомного типа применять не рекомендуется. После установки переходника ставится трансформатор.

Далее, чтобы сделать аппарат на 15-А своими руками, берется катушка. Довольно часто она используется с двумя переходниками. Чтобы сделать катушку своими руками, берется небольшая трубка. Контакторы устанавливаются на накладках. Тиристор для сборки модификации целесообразнее применять регуляторного типа.

Стабилитроны на аппараты устанавливаются довольно редко. Некоторые эксперты рекомендует применять только полевые транзисторы. Однако у них очень малый показатель проводимости и есть проблемы со стабилизацией выходного тока.

точечная сварка для аккумуляторов своими руками фото

Устройства с триггерами КУ 202

С триггерами КУ 202 точечная сварка для аккумуляторов своими руками делается при использовании волновых трансформаторов. Перед сборкой модели важно заготовить катушку, а также расширитель. Многие эксперты не рекомендуют использовать дешевые конденсаторы малой емкости. Держатели устанавливать на аппарат необходимо в последнюю очередь.

Также стоит отметить, что после установки переходника берется стабилизатор. Припаивать его необходимо возле регулятора. С этой целью надо применять сварочный инвертор. Диодные транзисторы в данном случае устанавливаются довольно редко. Модификации с триодами также не пользуются большой популярностью. Держатели часто применяются с изоляторами.

Модификации серии DR 101

Сделать модификацию этой серии можно на базе трансивера либо волнового трансформатора. Мощность устройства должна в среднем составлять 300 Вт. При этом перегрузка будет зависеть от проводимости резисторов. Конденсаторная коробка устанавливается в первую очередь. Для работы с регулятором понадобится сварочный инвертор.

Расширитель в этой ситуации подбирается с усилителем либо без него. В первом случае модель будет способна работать в непрерывном режиме, однако, у нее будут сильно перегреваться конденсаторы. Если не применять усилитель, то этой проблемы не будет. Трансивер целесообразнее устанавливать за обкладкой. Изолятор у аппаратов этой серии не используется. Особое внимание при сборке устройства важно уделить держателям. Зажимы для них необходимо подбирать небольшой высоты.

точечная сварка для аккумуляторов своими руками avr

Устройства серии DR 102

Сделать модификации данной серии довольно просто. В первую очередь эксперты рекомендуют заняться установкой расширителя и конденсаторной коробки. Катушка в данном случае применяется только с одним переходником. Если верить экспертам, то полевые резисторы использовать разрешается. Однако важно отметить, что применять их без стабилитронов может быть опасно. Параметр перегрузки реле находится на уровне в 15-А.

Некоторые эксперты рекомендуют устанавливать только полупроводниковые регуляторы. Далее для сборки аппарата своими руками применяется триод. Устанавливать его надо за контактором. При этом важно не повредить обкладку расширителя. При запуске модификации проверяется рабочее напряжение, а также сопротивление на выходе. При этом контакты должны находиться в верхнем положении. Рабочее напряжение обязано составлять не менее 240 В. Допустимый параметр сопротивления на выходе считается нормальным в пределах 40-50 Ом.

контактная точечная сварка для аккумуляторов своими руками

Сварочные аппараты серии DR 105

Данной серии точечная сварка для аккумуляторов своими руками (фото показано ниже) собирается проблематично. В первую очередь важно отметить, что трансформатор волнового типа для модификации не подходит. Многие эксперты говорят о том, что целесообразнее подбирать именно понижающее аналоги. Проводимость элемента должна поддерживаться на уровне 4 Н.

Также стоит отметить, что расширители разрешается устанавливать с компараторами разных типов. Реле используется со стойкой и без нее. Показатель рабочего напряжения у модификации данного типа находится в районе 230 В. Держатели целесообразнее применять с двухсторонней ручкой.

аппарат для точечной сварки аккумуляторов своими руками

Модификации серии AVR

Собирается точечная сварка для аккумуляторов своими руками AVR при помощи волнового трансформатора. Также для сборки устройства потребуется один переходник, который устанавливается под расширитель. Реле довольно часто применяется низкоомного типа. В первую очередь это позволяет решить проблему с перегревом модификации.

Входное сопротивление при этом сильно не повышается во время больших нагрузок. Следующим шагом при сборке аппарата ставится непосредственно трансивер. Контакторы целесообразнее припаивать возле конденсаторной коробки. Держатели стандартно устанавливаются в последнюю очередь. Тиристоры многие эксперты советуют устанавливать однопереходного типа. Изолятор применяется только с сеточной обмоткой.

Портативный комплект для точечной сварки Конденсатор Аппарат для импульсной точечной сварки Сварочные инструменты Контроллер 0,25 Никелированный аккумулятор DIY 18650 | |

Примечание : Этот товар имеет английский дисплей, английская версия, обычная доставка, в наличии, доставка в течение 5 дней.

Покупатель Youtube : https: //youtu.be/VKpNXNIDDCQ

Характеристики:

Название: Аппарат для точечной сварки
Тип: плата управления, весь комплект (опционально)
Размер изделия: 100 * 100 * 100 мм / 3,94 * 3,94 * 3.94 дюйма
Размер упаковки: 150 * 150 * 120 мм / 5,91 * 5,91 * 4,72 дюйма
Вес упаковки:
Плата управления: 82 г / 2,89 унции
Весь набор: 1700 г / 3,75 фунта

Аппарат для точечной сварки имеет небольшой квадрат размером 10 см и легкий. Может использоваться для бытовой техники 220в. Выходное напряжение источника питания аппарата для точечной сварки составляет 12 В. Аппарат для точечной сварки имеет регулируемый двойной импульс. Мощный и мощный, вы можете самостоятельно поддерживать конденсатор от 2,5 В до 3 В, плату управления с функцией выравнивания, зарядку 10 А, полностью удовлетворить потребности игроков с литиевыми аккумуляторами DIY! Подходит для сборки и обработки различных литиевых батарей! Поддержка 0.Паяные соединения никелевых пластин 2 и ниже прочны и надежны, ножной переключатель с опорой и встроенная ручка для точечной сварки переключателя, настоящие материалы – надежное качество изготовления

Покупка основной платы управления – это только основная плата управления без других аксессуаров!

Приобретите полный набор дополнительных блоков питания и авторучки для точечной сварки.

Использование машины:

Подключите зарядное устройство , в нижнем правом углу находится кнопка поворота, поворот может перемещать курсор и регулировать размер значения, а подтверждение – нажатие кнопки.

1. Чем больше значение импульса, тем выше сварочная способность. Например, значение первого импульса для точечной сварки 0,15 мм никеля составляет около 12, а значение второго импульса можно отрегулировать.

Подождите: Проще говоря, чем больше значение непрерывного разряда, тем больше время непрерывного разряда.

Автоматическая сварка: ее можно настроить в соответствии с вашими требованиями … (Новичок рекомендует более одной секунды)

2. Настройка напряжения в интерфейсе может регулировать напряжение разряда конденсатора, например: конденсатор одинарный 2.8 В, тогда напряжение составляет 5,6 В после последовательного подключения, если конденсатор составляет 2,7 В, он регулируется 5,4 В, не забудьте не превышать напряжение после серии!

3. настройка системы:

(1) Зарядный ток относится к скорости зарядки, при которой конденсатор заряжается, чем больше значение, тем быстрее зарядка, диапазон значений составляет 1-10А.

(2) Выдерживаемое напряжение одиночного конденсатора: относится к диапазону выдерживаемого напряжения одиночного конденсатора, например 2.Выдерживаемое напряжение 7 В и конденсатор 2,7 В. Это безопасно. Конденсатор 2,8 В установлен на 2,7 В. Это не перенапряжение, и длительное использование приведет к повреждению конденсатора.

Не устанавливайте значение напряжения, превышающее емкость! Сохраните и выйдите после изменения данных!

4. Например:

Точечная сварка 0,15 никелевых листов Настройка: импульс 1 – 12 мс, импульс 2 – 5 мс, а АВТО – 1 с.

Настройки точечной сварки никеля 0,2 мм: импульс 1 – 15 мс, импульс 2 – 5 мс, АВТО в течение 1 с.

Примечание: Не прикасайтесь к металлическим частям фюзеляжа сварочной ручкой!

Параметры продукта Модель продукта : ТБ-02
электрическая мощность : 16X100F
емкость 1600F
Максимальный ток 800A
Характеристики Регулируемый
Интерфейс ввода : Зарядное устройство 12В
Входные параметры : 12В 10А
Толщина никелевой ленты 0.25 мм никелированный
Список доставки Хост аппарата точечной сварки X1
Разборка сварочной ручки X1
Зарядное устройство X1

.

800A Конденсатор Импульсный Сварщик Аппарат Для Точечной Сварки Версия с ЧПУ DIY Ручка для Точечной Сварки 0,2 мм Лист никеля для 18650 батарей |

Примечание !!!

Импульсный: никогда не превышайте 40 мс, сварочная ручка не может касаться тела any 1! Для покупателей, приобретающих конденсаторы отдельно, мы не гарантируем пригодность вашего оборудования, пожалуйста, поймите

Описание интерфейса

Линия 1: напряжение Строка 2: импульс Третья строка: интервал Строка 4: Импульс 2 Строка 5: интервал Строка 6: импульс 3 Строка 7: автоматический выключатель сварки Строка 8: счетчик

Описание продукта

Машина для точечной сварки в качестве необходимого инструмента для сварки аккумуляторов, широко используется, в настоящее время широко используется трансформаторы, литиевые батареи, конденсаторы Фарах, это продукты серии конденсаторов Фарах.Аппарат для точечной сварки конденсаторов Фарада имеет очевидные преимущества перед двумя другими типами: 1 、 Большая емкость, большой ток, очень низкое сопротивление или даже незначительное. 2. Мгновенная разрядка высокая, до тысяч А, полимерная батарея лучшего качества не более 200-300 А неплохо. 3. Очень безопасно, не беспокойтесь об утечке трансформатора или перерасходе литиевой батареи, даже если разряд конденсатора до 0 В все еще может быть заряжен после нормального использования, и в отличие от литиевой батареи, будет предел срока службы.4. Быстрая зарядка, всего 10 минут, быстрый возврат. Исходя из вышеизложенного, мы используем самый дорогой в отрасли цветной ЖК-экран + высокоточную схему ЧПУ для управления разрядом трубки MOS с точностью до 0,1 мс, контролируя время разряда, чтобы сварочный эффект был лучше и превосходен, толстая и тонкая никелевая полоса. Продукт использует режим автоматической сварки, и можно установить интервал времени, например, 2 секунды, когда две ручки касаются никелевой пластины, обратный отсчет начинается через 2 секунды, через 2 секунды, точечная сварка, ручка поднята после следующий контакт, чтобы начать следующий обратный отсчет.Это устраняет необходимость в переключателе или педальном переключателе, освобождая руки. Чтобы решить проблему несимметричной емкости, мы разработали схему выравнивания разряда. Когда разряд достигает 2,65 В, конденсатор защищен и более безопасен.

Параметры продукта

Вес: 1531 г Размер: 120 * 195 * 55 мм Напряжение питания 220В конденсаторный накопитель энергии 5,2В Текущий: 800a Мощность: мощность зарядки 60 Вт, мгновенная разрядка 2,5-3 кВт

Метод использования

1 、 Вставьте вилку выхода питания в отверстие питания на боковой стороне печатной платы продукта.2. Подключите шнур питания дисплея ЧПУ. 3. Продукт необходимо зарядить, подождите 10-15 минут, напряжение продукта медленно поднимется до более 4 В, чтобы начать сварку. 4. Крайний левый переключатель под дисплеем – это клавиша переключения, выбранная для соответствующих данных знаком плюс или минус для завершения настройки.

Вопросы, требующие внимания

1. Изделие не может изменять напряжение и мощность источника питания. 2. Категорически запрещается беспорядочный провод. 3. Высокое напряжение на задней части изделия, отсутствие контакта под напряжением.4. Не допускайте короткого замыкания, отключите источник питания, когда он не используется, конденсатор саморазрядится.

.

Панель управления для точечной сварки с накоплением энергии, контроллер для точечной сварки конденсаторных конденсаторов, плата управления литиевой батареей высокой мощности | |

Панель управления для точечной сварки с накоплением энергии Панель управления для точечной сварки Многоимпульсная панель управления для точечной сварки

Плата управления для точечной сварки, плата управления для конденсаторной точечной сварки, новая плата управления для точечной сварки постоянного тока. Он поддерживает 2,5–3 В, два последовательных и многопараллельных конденсатора сопротивления, конденсатор 100–3000 Фарад, а плата управления имеет собственную понижающую схему перекрестного тока.Пока вход 12v-19v, адаптер 12V 6a-10a может использоваться! Плата управления объединяет схему выравнивания, чтобы обеспечить одинаковое напряжение конденсатора и наилучший эффект разряда.

Аппарат для точечной сварки конденсаторов имеет преимущества контролируемых параметров сварочного аппарата и очевидного эффекта регулировки. Даже если стыковать никелевую пластину 0,08 и алюминиевую пластину, они не лопнут. Отрегулируйте параметры импульса и напряжения в соответствии с размером свариваемых деталей!

Обеспечьте режим проводки, метод сборки, тест платы и нормальную повторную работу, работу платы

Многоимпульсный пульт управления точечной сваркой с накоплением энергии, плата управления конденсаторной точечной сварки, новая плата управления точечной сварки постоянного тока.Он поддерживает 2,5-3 В, два последовательных и многопараллельных сопротивления конденсатора Фарад, конденсатор 100 Фарад-3000 Ф, а плата управления имеет свою собственную понижающую схему перекрестного тока,

Может быть оснащен блоком питания 12v-19v, можно использовать адаптер 6a-10a!

Плата управления объединяет схему выравнивания, чтобы обеспечить одинаковое напряжение конденсатора и наилучший эффект разряда.

Плата управления с выравниванием емкости, 2 серии, 2 параллельные 2 серии, 3 параллельные 2 серии, 4 параллельные 2 серии, поэтому емкость 2-х последовательностей может дать развитие выравнивания емкости!

Аппарат для точечной сварки конденсаторов имеет преимущества контролируемых параметров сварочного аппарата и очевидного эффекта регулировки.Даже если стыковать никелевую пластину 0,08 и алюминиевую пластину, они не лопнут. Отрегулируйте параметры импульса и напряжения в соответствии с размером свариваемых деталей!

Укажите способ подключения и способ сборки!

Параметры настройки платы управления контроллера

Импульс 1: 01-03 (перегрузка по току контрольной МОП-лампы)

Импульс 2: 01-03 (для контроля перегрузки по току трубки MOS)

Подождите 03-07 (управляющий импульс 1-2, время перегрузки по току)

Автоматическая сварка 03-06 (контроль времени точечной сварки ручкой для точечной сварки)

Если линия волос ручки для точечной сварки подключена, плата управления контроллера будет автоматически сваривать, не открывая

.

DIY Аккумулятор Портативная печатная плата и ручка для точечной сварки Набор электронных устройств для точечной сварки с накоплением энергии | |

http://kfdown.a.aliimg.com/kf/HTB1gqJ1IXXXXXczXXXXq6xXFXXXB/224531527/HTB1gqJ1IXXXXXczXXXXq6xXFXXXB.jpg

Это набор печатных плат для точечной сварки и набор ручек для точечной сварки. Использование этой печатной платы для работы с батареей 12 В может сделать ее станком для точечной сварки с накоплением энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. Ручка для точечной сварки состоит из силиконовой проволоки и медной паяльной ручки, безопасна и может обеспечить стабильную работу.Толщина сварки составляет от 0,1 мм до 0,15 мм в зависимости от конфигурации, для сварки 18650/26650/32650 и т. Д. Вы можете попробовать.

Характеристики:
Использование этой печатной платы для работы с батареей 12 В делает ее станком для точечной сварки с накоплением энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи.
И толщина сварки составляет от 0,1 мм до 0,15 мм в зависимости от конфигурации, для сварки 18650/26650/32650 и т. Д.
Оснащен одной кнопкой переключения режимов, которая может переключать режимы, каждый режим соответствует разному времени сварки. Светодиод
соответствует 7 режимам: красный / зеленый / синий / белый / желтый / розовый / фиолетовый, самое короткое время – красный светодиод, а самое длинное – фиолетовый.
Длительное нажатие для установки времени ожидания, по умолчанию – 3 секунды, максимальное значение может быть установлено на 10 секунд.
Требования к току: 150 А или более мгновенный выход (например, источник питания стартера автомобиля, аккумуляторная батарея повышенной мощности 3S RC, свинцово-кислотная аккумуляторная батарея 20 А с хорошей производительностью выше 20 А).
Легкий и портативный, стабильный и надежный, износостойкий и долговечный.
Ручка для точечной сварки состоит из силиконовой проволоки и медной припойной ручки, безопасна и может обеспечить стабильную работу.

Технические характеристики:
Название: Набор инструментов для точечной сварки
Напряжение: 7-16,8 В
Длина ручки: 250 мм / 9,84 дюйма
Печатная плата: 80 * 80 * 50 мм / 3,15 * 3,15 * 1,97 дюйма
Размер упаковки: 100 * 100 * 20 мм / 3,94 * 3,94 * 0,79 дюйма
Вес упаковки: 240 г / 8.47 унций

Упаковочный лист:
1 * Печатная плата
2 * Ручка для точечной сварки

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg
http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg
http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

Your Meter Tools Store предлагает розничные товары самого высокого качества по непревзойденной цене! Ничто не значит для нас больше, чем предлагать нашим клиентам различные выгодные предложения на все их любимые продукты. У нас есть новейшие электроинструменты, аксессуары для инструментов, инструменты для самостоятельного ремонта и т. Д., И все это по отличной цене с гарантированными самыми низкими ценами!
Наша конкурентоспособная бизнес-модель «завод к потребителю» отличает нас от остальных.Мы обеспечиваем феноменальные скидки и ежедневные предложения для потребителей по всему миру, обеспечивая высокую надежность и обслуживание клиентов.

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5.ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель – удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

1.В настоящее время вы можете платить с помощью Boleto, Visa, MasterCard, QIWI, Western Union, дебетовой карты Maestro, WebMoney и банковского перевода. В будущем на AliExpress будут доступны другие способы оплаты.
2. Оплата должна быть произведена в течение 3 дней после размещения заказа.
3. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку.
http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

1. Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 7 дней для замены или возврата денег.Пожалуйста, свяжитесь с нами, прежде чем вернуть его.
2. О дефектных изделиях необходимо сообщить и вернуть нам в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа.
3. Стоимость обратной доставки оплачивается Покупателем.
4. Мы предоставляем услугу повторной отправки бесплатно один раз. Если вы не можете получить товар, независимо от того, в чем проблема.
Обратите внимание: иногда внешний вид товара или цвет могут измениться, но это не влияет на использование.

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg

1. Если вы удовлетворены товаром и нашим сервисом, пожалуйста, оставьте отзыв с 5 звездами.
2. Если у вас есть какие-либо вопросы или проблемы, не стесняйтесь обращаться к нам, прежде чем оставить отрицательный отзыв. Мы постараемся сделать все, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов.
3. Если вы хотите купить большое количество, отправьте нам электронное письмо, мы предложим вам лучшую цену, спасибо!

http://kfdown.a.aliimg.com/kf/HTB1ed4GIXXXXXadXVXXq6xXFXXXT/224531527/HTB1ed4GIXXXXXadXVXXq6xXFXXXT.jpg
Прямая доставка.
1. Нет ограниченного запаса для выполнения заказов на ежедневной основе.
2. Мы используем ePacket для доставки в большинство стран, таких как США, Канада, Австралия, Российская Федерация, Германия, Франция, Испания, Великобритания и Новая Зеландия.
3. Приоритетная доставка, быстрая доставка в течении 48 часов.
4. Счет-фактура, квитанция или рекламные материалы не включены.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
