Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое.

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

Разметка.
Кернение (точечные углубления в материале под сверло).
Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

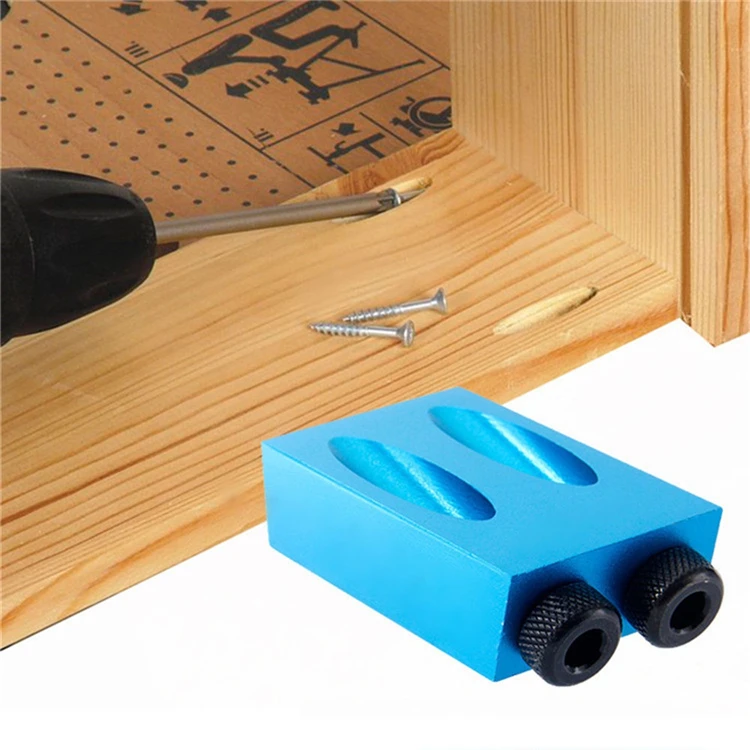

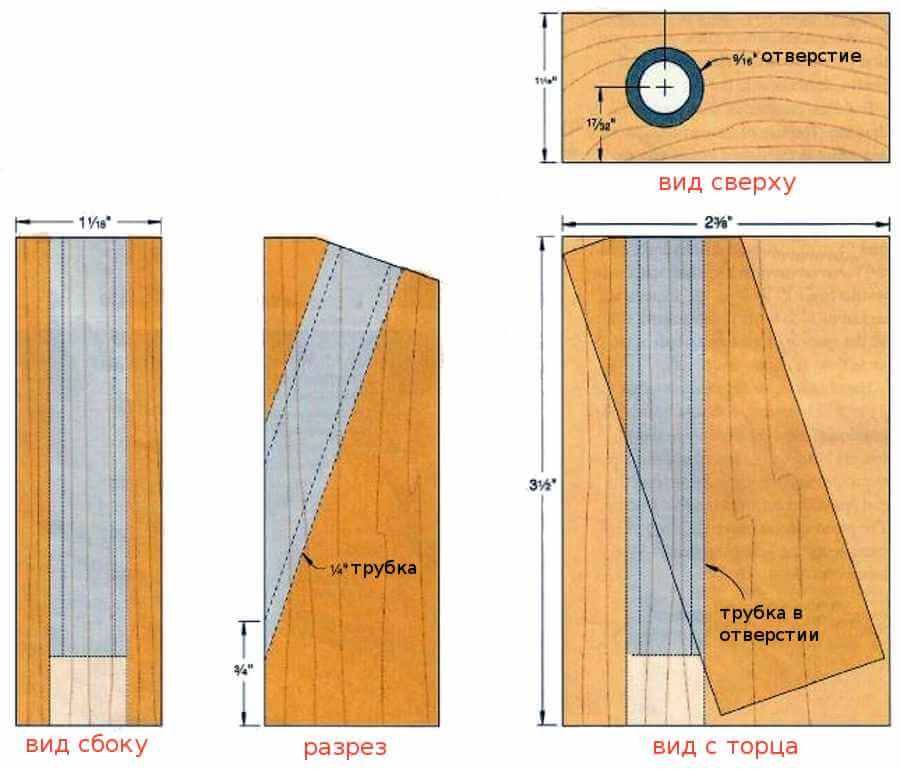

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

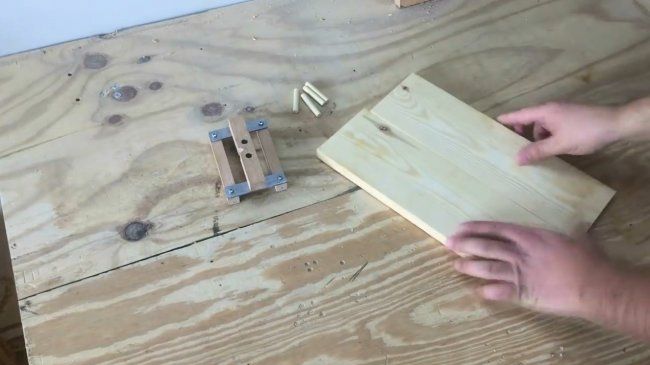

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

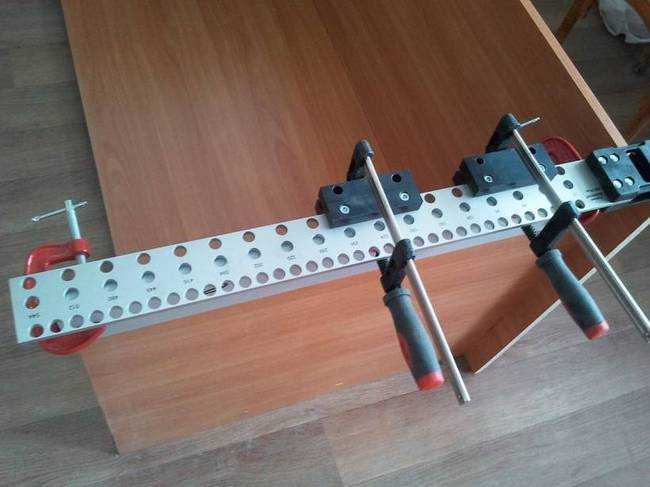

Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.

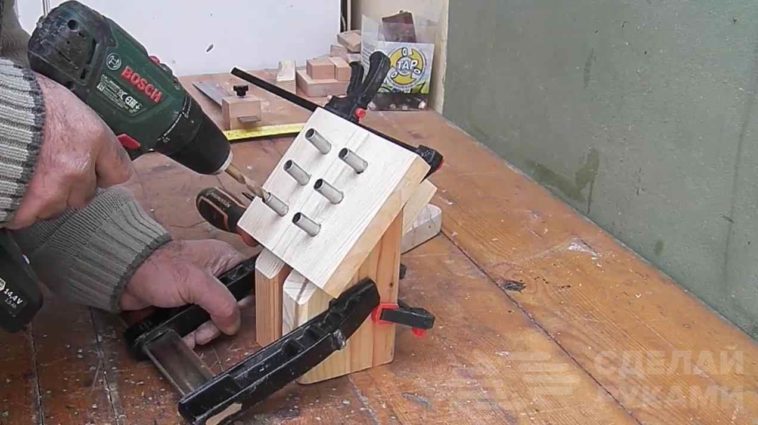

Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°.
Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

Приспособление фиксируют на обрабатываемой детали.
Гильзу вставляют в отверстие.
Сверлят через гильзу.

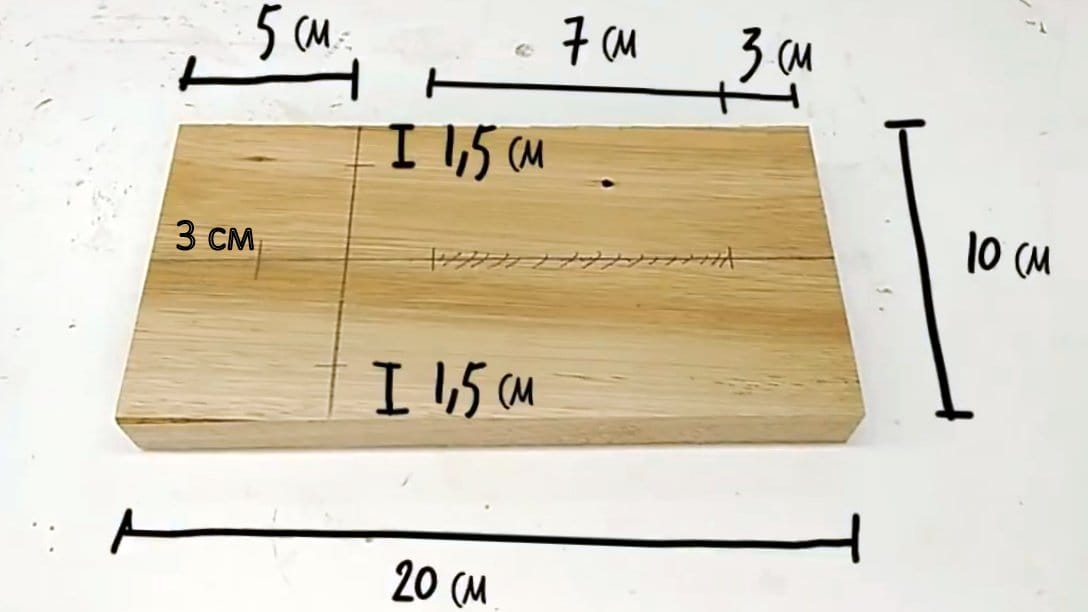

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
Втулки направляющие. Через них будет входить сверло.
Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно.

Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе. Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм.
Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении.

А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

Материалы:

Фанера.
Текстолит или стеклотекстолит — желательно толстый.
Дерево твёрдых пород.
Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Успехов вам в работе!

Кондуктор для сверления отверстий – виды, особенност применения

Иногда в домашних условиях нужно сделать отверстия в заготовках по дереву, металлу, ДСП или другом материале.
И наличие шуроповерта не спасает и не позволяет сделать отверстия строго под углом 90, мы уже не говорим о косых отверстиях под различными углами.

Для облегчения обработки материалов используют кондуктор для сверления.

Широкое применение данные аппараты получили в мебельной отрасли.

[contents]

Что такое кондуктор для отверстий?

В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.

Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

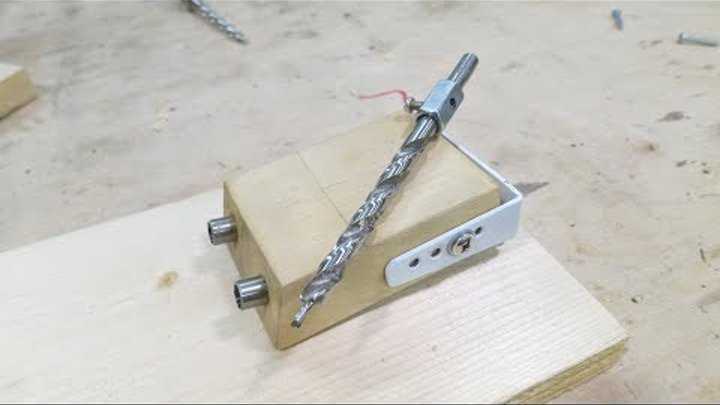

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

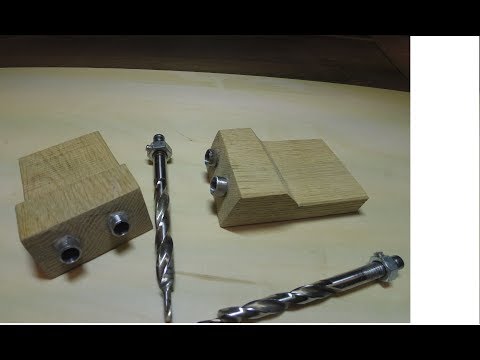

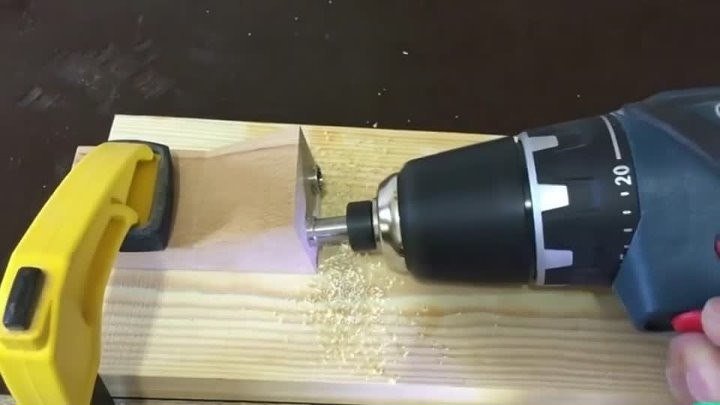

Выглядит вот так, смотрите фото:

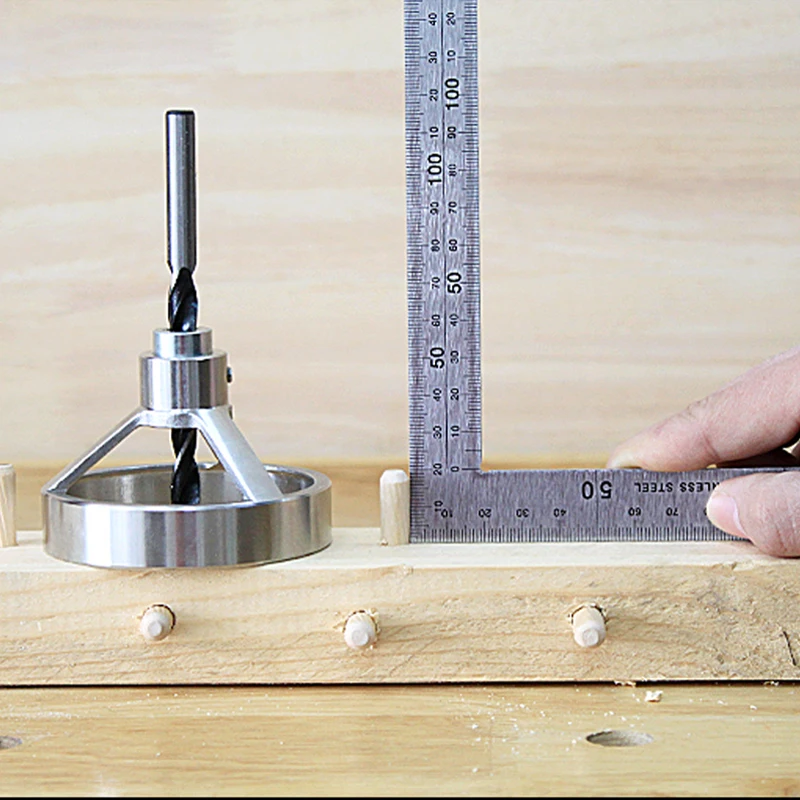

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Конструкция и виды

Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.

Выделяют два вида кондукторов:

Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.

Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.

Накладные

Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

Поворотные

Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.

Универсальные

Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.

Скользящие

Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).

Закрепляемые

В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.

Опрокидываемые

И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.

Материалы, из которых изготавливают кондукторы

Существует множество кондукторов, которые делают из совершенно разных материалов. Есть даже пластиковые и стеклянные кондукторы.

Однако, общепринятое мнение заключается в том, что лучшими являются устройства из металла (оптимальный вариант — из нержавеющей стали).

Это и неудивительно, ведь металлический сверлильный кондуктор способен обеспечить ряд преимуществ. В основном среди них стоит выделить максимально четкую направленность сверла, практически отсутствие деформаций, а также то, что металлические кондукторы не нагреваются при эксплуатации.

Преимущества и недостатки

Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).

Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как

трудоемкость, так и время работы.

Можно выделить следующие преимущества применения подобного типа приспособлений:

Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
Ускорение сборки частей мебели, прочих конструкций.
Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.

Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.

Дополнительные аксессуары

Для работы с подобной системой Вам могут понадобиться различные сверла стоимость примерно по $4

Если кого заинтересуют, заглушки и саморезы 100 комплектов, различный цвет — $7.99

или отдельно саморезы 100шт за $3.48

Кроме того, бывают и сверла, позволяющие вырезать заглушки самостоятельно, правда на Али таких не встречал

поэтому ссылку не могу предложить. Но если Вам попадется такое сверло с приемлемой ценой и Вы ею поделитесь — выложу здесь, для общей пользы

На этом пожалуй и все!

Всем удачи и хорошего настроения! ☕

Сфера применения

Кондукторы, предназначенные для сверления отверстий, повсеместно используются при производстве мебели, но их использование отнюдь не ограничивается данной отраслью.

Разберем детальнее, где используют это полезное устройство.

Производство мебели

При производстве мебели постоянно необходимо просверливать отверстия под фурнитуру, крепеж, а также фитинги. Ведь достаточно ошибиться с отверстием буквально на пару миллиметров, и шкаф или тумбочка получатся перекошенными при сборке. Готовое изделие придется выбрасывать или его вряд ли получится продать.

Поэтому кондукторы просто необходимы при производстве мебели, ведь они «исправляют» неправильный угол вхождения сверла в деталь. Также при сборке мебели прекрасно себя зарекомендовал кондуктор для сверления отверстий под шканты или шаблон для сверления отверстий под конфирмат.

Машиностроение

Здесь кондукторы применяют для сверления отверстий в разнообразных заготовках из различных материалов. Поскольку в данной отрасли все стандартизировано, малейшее несовпадение размеров приводит к отбраковке детали. Поэтому без кондукторов в данной сфере попросту никак не обойтись.

Строительство

При любых строительных работах всегда приходится проделывать отверстия в стенах, потолках, крепить различные детали. Если не использовать шаблоны, то процесс сверления затянется, поскольку дырки в стенах или потолке строго под нужным углом делать намного сложнее. Поэтому строители часто используют приспособление для сверления отверстий под углом.

Серийное или массовое производство

При массовом производстве требуется унификация компонентов. Соответственно и здесь пригодятся кондукторы. При использовании данных инструментов появляется уверенность, что все отверстия получатся одинаковыми.

Использование в быту

У всех дома периодически возникает необходимость ремонта. При этом зачастую приходится брать в руки сверло и проделывать отверстия в стенах или мебели, и здесь также как воздух будут нужны кондукторы.

Для чего используется

При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

Сверловочный кондуктор под конфирматы

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

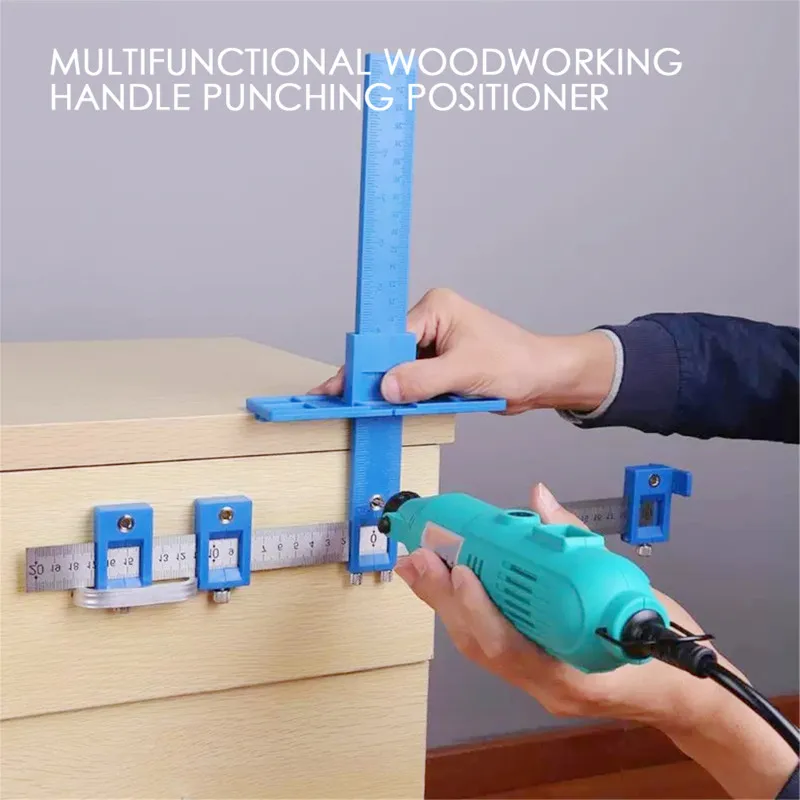

Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

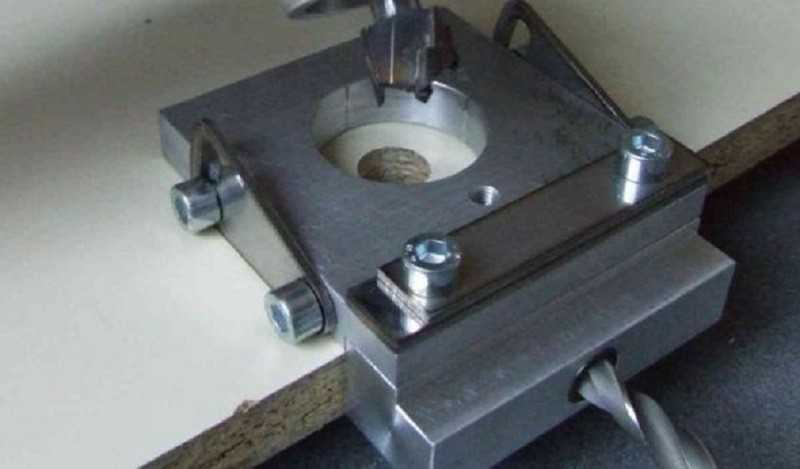

По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока

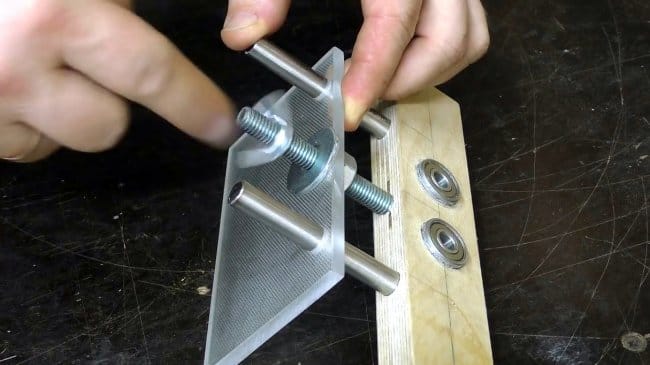

Самодельные кондукторы

Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.

Для того, чтобы сделать кондуктор, вам потребуются:

чертеж или схема устройства;
дрель;
аппарат для сварки;
болгарка;
слесарные инструменты;
«заготовка» под будущий кондуктор (хорошо подойдет арматура квадратного сечения 10х10 миллиметров).

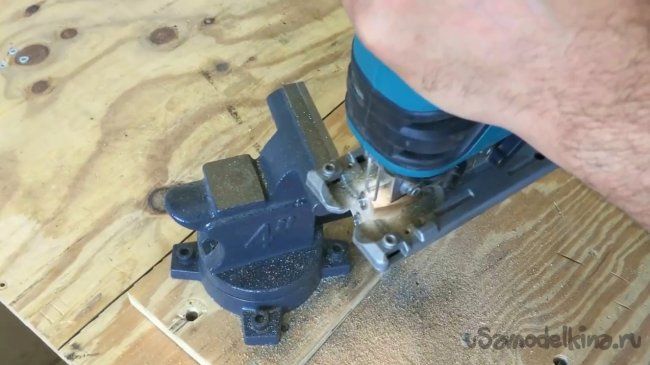

Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.

В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.

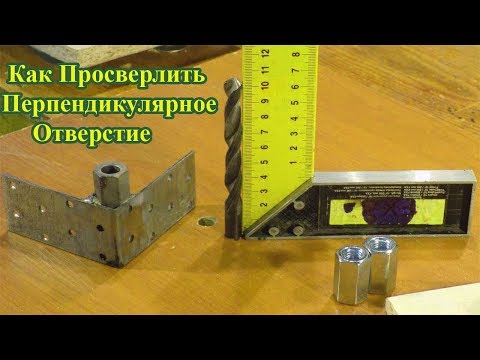

Самодельный шаблон для сверления перпендикулярных отверстий

Поиск

Главная страница Инструкции Видеоинструкции Самодельный шаблон для сверления перпендикулярных отверстий

Воспроизведение видео не поддерживается

Сверление отверстия самодельным сверлильным приспособлением.

Вот как сделать простое приспособление, позволяющее сверлить идеально перпендикулярные отверстия одинаковой глубины каждый раз.

Шаблон для сверления перпендикулярных отверстий:

Отрежьте два куска бруса 1 × 4 одинаковой длины и квадратной формы на каждом конце, чтобы, когда сверлильный патрон удерживается на блоке, сверло выступало на желаемую глубину отверстия под зажимным приспособлением.
Соедините два деревянных бруска в форме буквы «Т».
Поместите сверло на ложу и держите кондуктор рядом с ним.
Совместите сверло с внутренним углом блоков и просверлите отверстие.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

Как увеличить отверстие (видео)
Предотвращение выкрашивания при сверлении (видео)
Приспособление для сверления ручек шкафа своими руками (видео)
Как предотвратить блуждание сверла по металлу (видео)

ВИДЕО ТЕХНОЛОГИЯ
Джо Труини: Одна из проблем при сверлении аккумуляторной дрелью заключается в том, как определить, что долото стоит идеально прямо, чтобы получить идеально прямое отверстие?

Возможно, вы уже видели этот трюк, когда вы можете взять любой квадратный брусок дерева — в данном случае два на четыре — и удерживать его на месте. И вы прикладываете трензель к нему — вы выравниваете трензель с блоком — и теперь вы знаете, что вы совершенно прямо. Правильно?

Отличный совет, но как насчет этого направления? Это не поможет вам в этом направлении, только в одном направлении. Так что вот идея получше.

Я только что взял пару маленьких кусочков один на четыре. Я скрутил их вместе, чтобы получился этот внутренний угол — вот что вам нужно, этот внутренний угол. И теперь, когда вы ставите сверло на место — сверло — и прижимаете к нему приспособление, вы ставите сверло прямо в угол.

А теперь, как вы видите, он держится в обоих направлениях — идеально прямоугольно — и вы просто просверливаете свою дырку.

А если отрезать блок нужной длины, что я сделал здесь нарочно. И видите, у меня торчит три четверти дюйма, а это как раз то, что мне нужно — дырка глубиной в три четверти дюйма.

Так что я могу просто развернуть. И когда патрон попадает в верхнюю часть зажимного приспособления, ваше отверстие готово.

Предыдущая статья3 быстрых способа подготовить дом к зиме и сэкономить деньги

Следующая статьяМагнитная рулетка Milwaukee

ДЖО ТРУИНИ

https://todayshomeowner. com/team/joe-truini/

Джо Труини — опытный подрядчик, опытный автор и ведущий программы «Простые решения» на канале Today’s Homeowner TV. Он также каждую неделю появляется в эфире вместе с Дэнни Липфордом в качестве соведущего Today’s Homeowner Radio. Джо — удобный парень, который всегда ищет способы сделать работу по благоустройству дома проще и эффективнее.

Оставайтесь с нами!

Подпишитесь сегодня, чтобы получать эксклюзивный контент и советы на свой почтовый ящик!

Кондуктор для сверления с регулируемым углом наклона

С помощью этого шаблона для сверления с регулируемым углом больше никогда не изменяйте точную настройку стола сверлильного станка под углом 90 градусов.

Многие цеховые станки со столами с регулируемым углом наклона выполняют большую часть своей работы со столом, установленным для достижения результата под углом 90 градусов. Такие инструменты, как ленточные пилы, дисковые шлифовальные машины и сверлильные станки, обычно имеют регулировочные шкалы, позволяющие наклонять столы для работы под углом, но такие задачи встречаются не так часто. Я очень забочусь о том, чтобы мои таблицы инструментов были на идеальной отметке 90 градусов, и как только я доберусь до них, я не хочу их перемещать. И хотя большинство угловых работ на ленточной пиле и шлифовальном станке лучше всего выполнять, заменив стол, это не относится к сверлильному станку. Для сверления серии отверстий под одним и тем же углом простое приспособление, сделанное из металлолома, творит чудеса. А после того, как вы изготовите кондуктор, вы можете быстро отрегулировать его для будущих задач углового сверления — и оставить главный стол станка все время под углом 90 градусов. Это потому, что вместо того, чтобы наклонять стол, мы наклоняем саму заготовку. Чтобы проиллюстрировать процесс, мы сделаем простое подвесное дерево из кружек.

ШАГ 1: Это приспособление состоит всего из трех частей: куска фанеры, который действует как наклонный стол, распорки для нижней части и упора для выравнивания вашей работы. Размер вашего фанерного стола в соответствии с вашими потребностями; тот, что здесь, имеет размеры около 10 дюймов на 12 дюймов. Прикрепите кусок обрезков к верхней поверхности перпендикулярно переднему краю. Длина этой детали не имеет решающего значения, но она должна проходить от переднего края шаблона, по крайней мере, до того места, где опускается патрон сверлильного станка. Забор должен быть достаточно высоким, чтобы вместить работу, которую вы бурите.

ШАГ 2: Чтобы наклонить приспособление, отрежьте кусок обрезков такой ширины, чтобы, оказавшись на задней части приспособления, он удерживал приспособление под нужным углом, под которым вы хотите сверлить. Угол, который я хотел для своего дерева для кружки, составлял около 10 градусов, но вы можете отрезать его по мере необходимости и прикрутить скобу к задней части зажимного приспособления. Если хотите, слегка отшлифуйте приспособление по краям, чтобы устранить любые острые углы.

ШАГ 3: Вы не хотите, чтобы приспособление скользило по столу сверлильного станка, и вы хотите, чтобы оно располагалось перпендикулярно передней части сверла. Этого легко добиться, зажав ограничитель ширины стола сзади стола. Расположите упор так, чтобы приспособление выровнялось под прямым углом к передней части станка, а затем зажмите его по краям стола сверлильного станка.

ШАГ 4: Поместите шаблон на стол сверлильного станка вплотную к упору, который вы зажали сзади, а затем поместите заготовку на направляющую шаблона. Опять же, вы не хотите, чтобы во время сверления что-то двигалось — круглая дюбель, используемая здесь для стойки дерева кружки, может катиться повсюду — поэтому, как только вы выровняете заготовку спереди назад с помощью сверла, прижмите его к джиг-забору. Когда заготовка закреплена на месте, вы можете перемещать все приспособление из стороны в сторону как единое целое. Сделайте это сейчас, чтобы заготовка оказалась сбоку от сверла, а затем опустите сверло на желаемую глубину сверления. Установите и зафиксируйте ограничитель глубины на сверлильном станке.

ШАГ 5: Совместите приспособление и заготовку под сверлом и просверлите первое отверстие по намеченной отметке. Теперь просто разжимаем заготовку, поворачиваем ее до следующей отметки, снова зажимаем и сверлим каждое из оставшихся отверстий по очереди. Обратите внимание, что зажимать дюбели для сверления всегда полезно, но для плоских или прямоугольных заготовок это может не понадобиться. Пусть индивидуальный проект будет вашим ориентиром — если есть риск смещения заготовки во время сверления, закрепите ее на шаблоне.

ШАГ 6: Хотя приспособление, показанное здесь, было сделано для того, чтобы просверлить эти 10-градусные отверстия для моего дерева, нет необходимости снимать его, как только работа будет сделана. Чтобы отрегулировать приспособление для более высоких углов, просто закрепите плоский кусок лома на распорке, чтобы поднять заднюю часть стола по мере необходимости. Я установил свой измеритель угла наклона на новый угол и использовал его в качестве ориентира, чтобы прижать полосу фанеры толщиной 1/4 дюйма к задней части. Эти маленькие 4-дюймовые зажимы хорошо удерживают эту полосу на месте, но не мешают стойке сверлильного станка.
