Кондуктор для сверления своими руками: изготовление по чертежам. Как сделать самоцентрирующийся кондуктор для ЛДСП самостоятельно?

alexxlab | 18.10.1988 | 0 | Разное

Содержание

как сделать приспособление для сверления отверстий в мебели с помощью дрели

Очень часто при ремонте мебели или её сборке нужно точно просверлить отверстия для комфирмата, нагеля и других крепежей. Если сверлить лист ДСП, то простым сверлом сделать это практически невозможно, поскольку отверстие разбивается и не всегда получается сделать прямой угол. Поэтому для таких работ обязательно нужно иметь инструмент, который называется кондуктор.

Классификация кондукторов

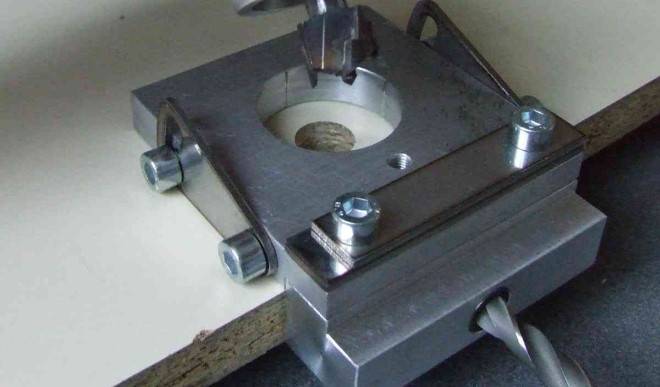

Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

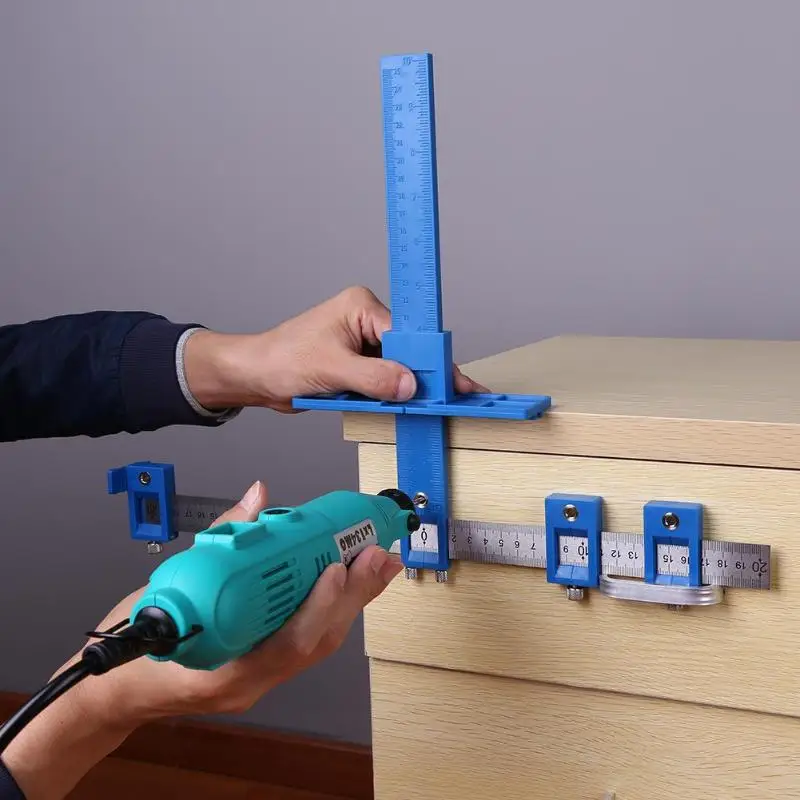

Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Применение

Используют сверлильный кондуктор во многих сферах деятельности. Чаще всего в строительстве. Но помимо этого выделяют еще несколько важных отраслей.

Мебель

Во время сборки многие мастера сталкиваются с такой проблемой, как нехватка отверстий. В этом случае приходится делать новые самостоятельно. Чтобы сделать это с легкостью рекомендуется применять кондуктор. С его помощью вся работа сделается быстро, качественно и точно. Также прибегать к помощи подобного приспособления нужно мастерам, не имеющим специального станка.

Современная сборка отличается широким выбором мебельной фурнитуры и различных крепежей. Все это требует точной установки без смещений. Именно в этом и поможет кондуктор.

Трубы

Сделать отверстия правильной формы на цилиндрических поверхностях достаточно сложно. Применять сверло в этом случае бесполезно. Оно будет постоянно соскальзывать, а значит все они получатся неправильной формы. Для этого рекомендовано использовать кондуктор.

Дополнительно с ним можно использовать приспособления, которые помогают делать перпендикулярные отверстия. Также оно поможет обработать скругленные элементы и кромки.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Конструкция под конфирматы и шканты

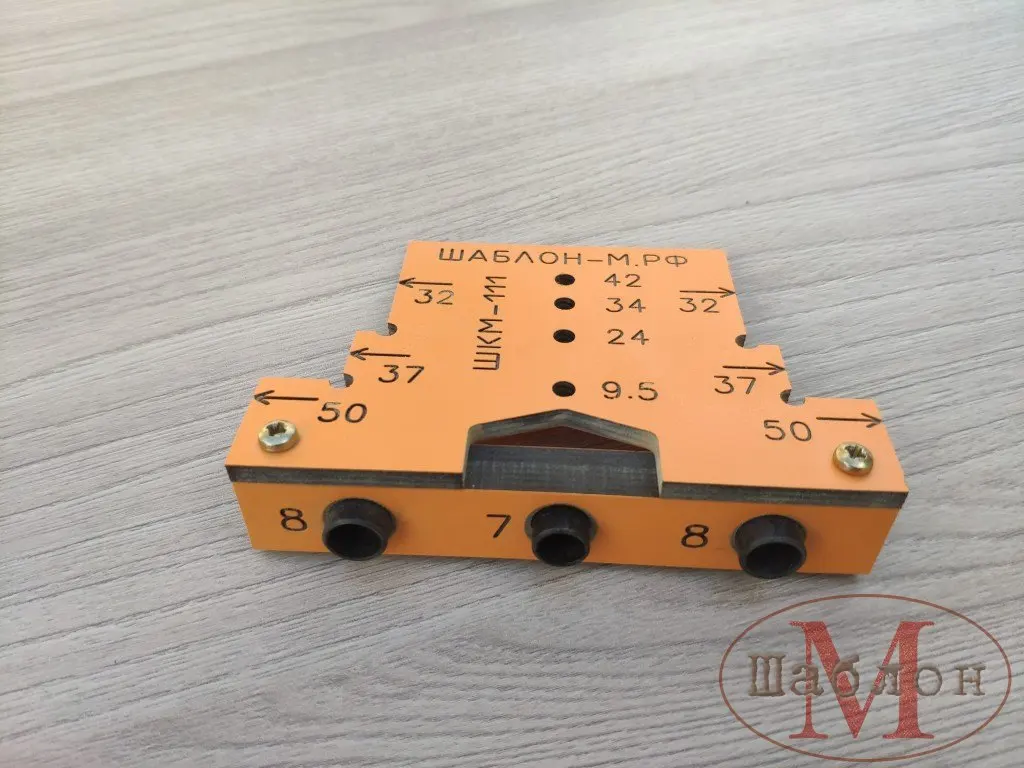

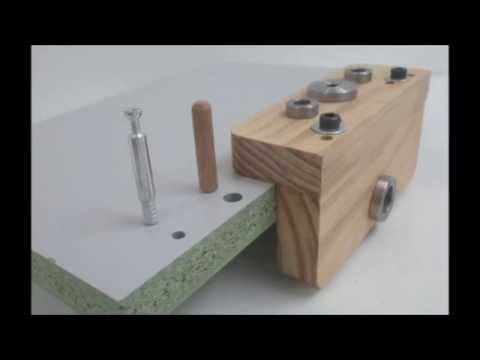

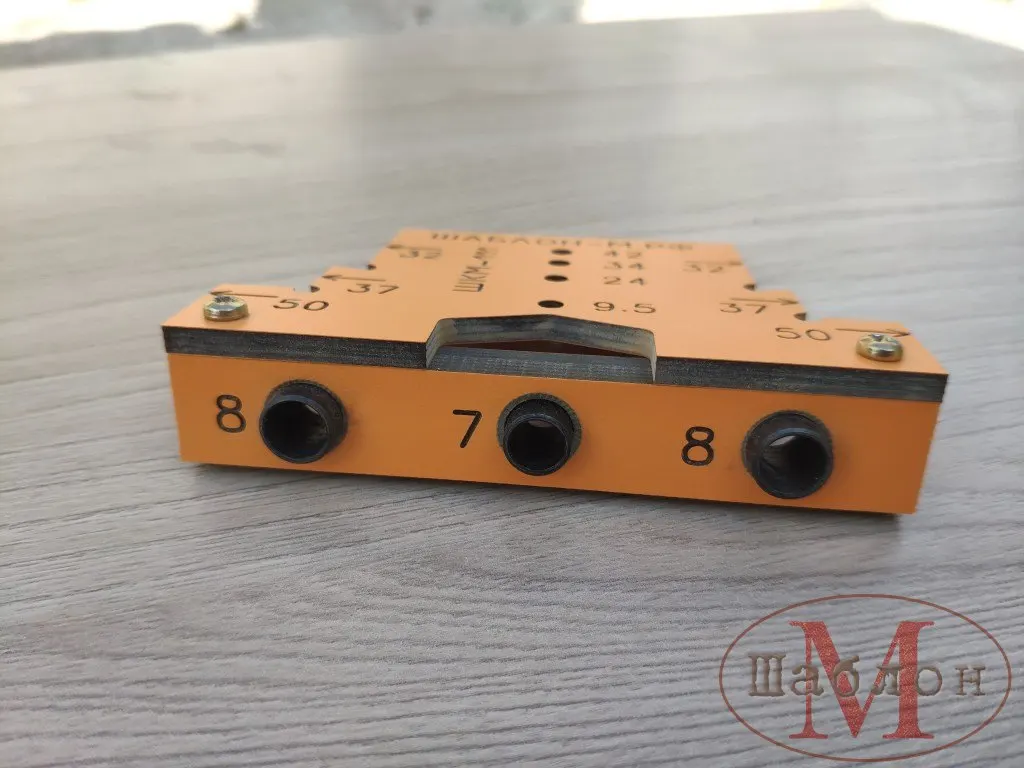

Мебельный кондуктор для сверления отверстий под шкант и конфирмат — очень необходимое приспособление для мебельщиков. Особенно если используется ДСП материал.

Для этих целей используют два вида кондуктора:

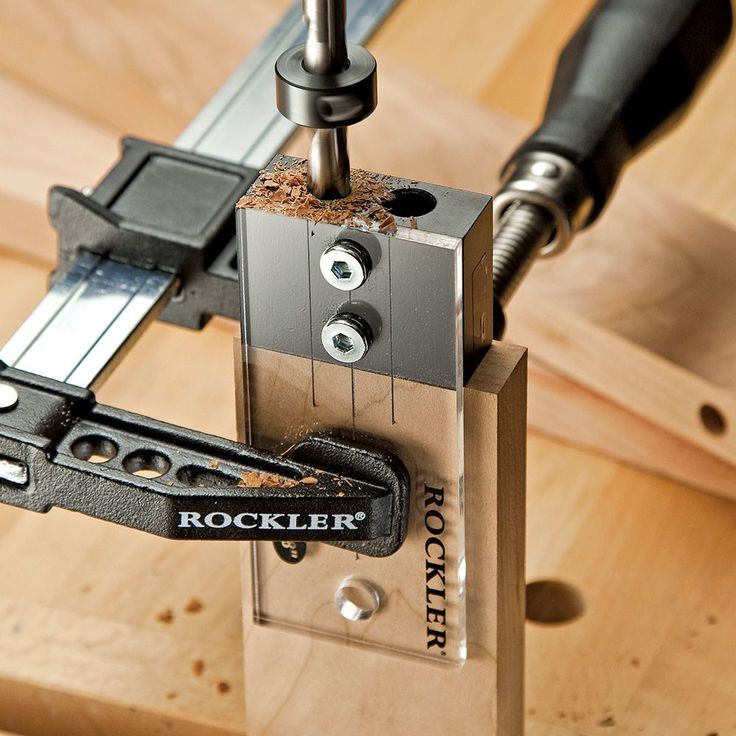

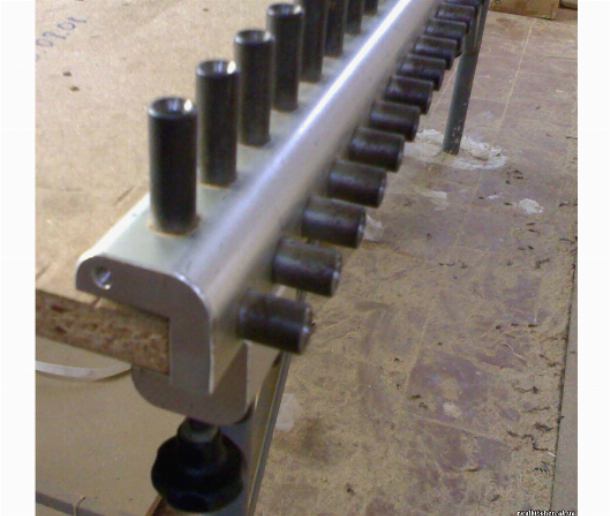

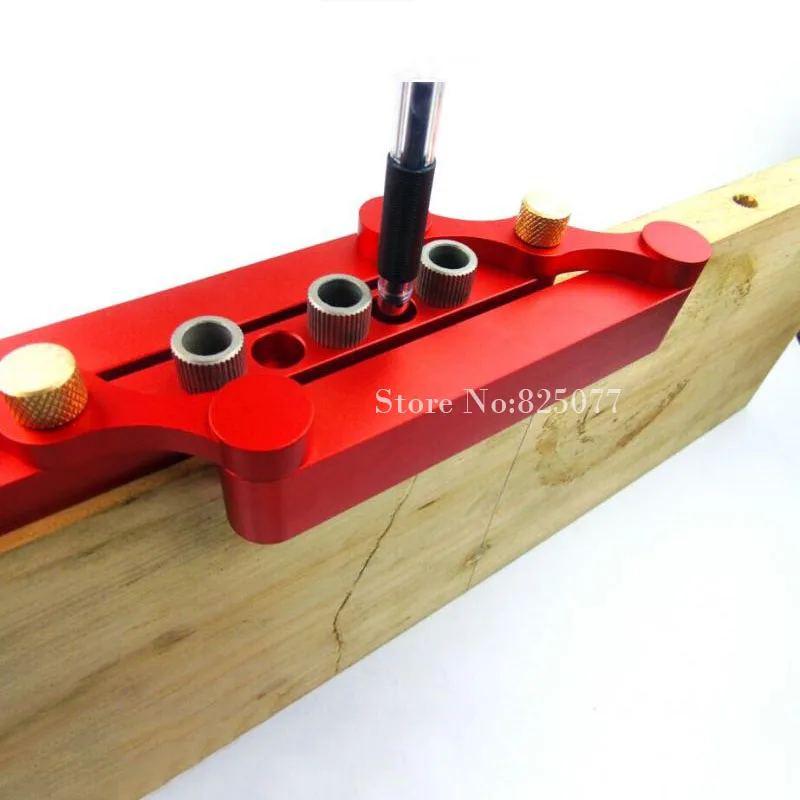

Кондуктор для шкантов со струбцинным креплением с множеством функций. Основой такой конструкции является уголок из толстого алюминия. Так как приспособление довольно длинное, посередине есть дополнительное крепление. При поворачивании уголка на девяносто градусов хорошо помогает увеличенная толщина приспособления. Втулки на конструкции располагаются на расстоянии наиболее часто использованному для конфирматов и шкантов при производстве мебели.
Двухползунковый кондуктор, который применяется для проделки отверстия в двух скреплённых между собой деталях. Конструкция состоит из двух планок, которые соединяются крепежом. Имеет несколько отверстий, благодаря чему можно устанавливать приспособления на различной ширине.

Техническая сторона

Стоит подробно ознакомиться с несколькими техниками сверления.

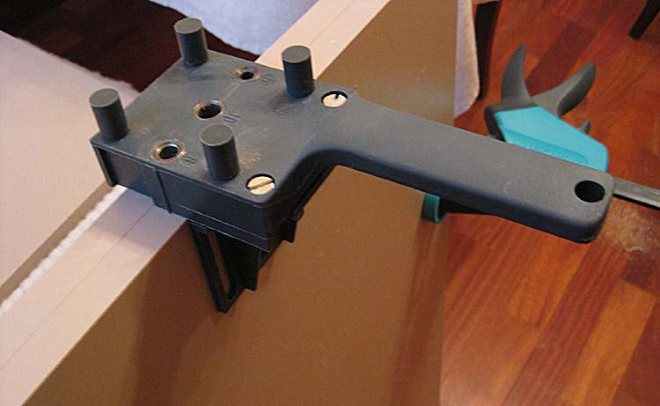

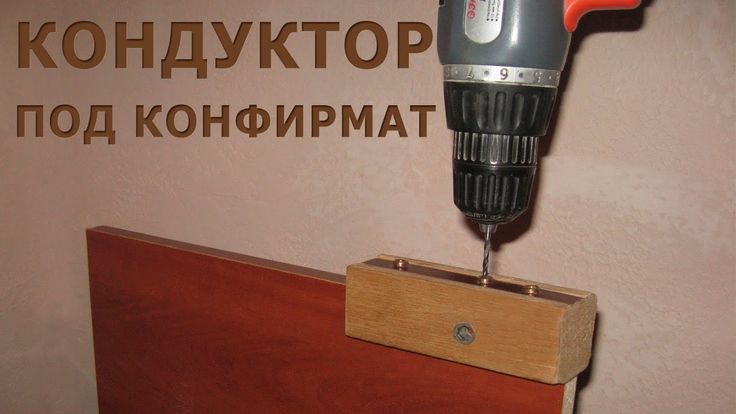

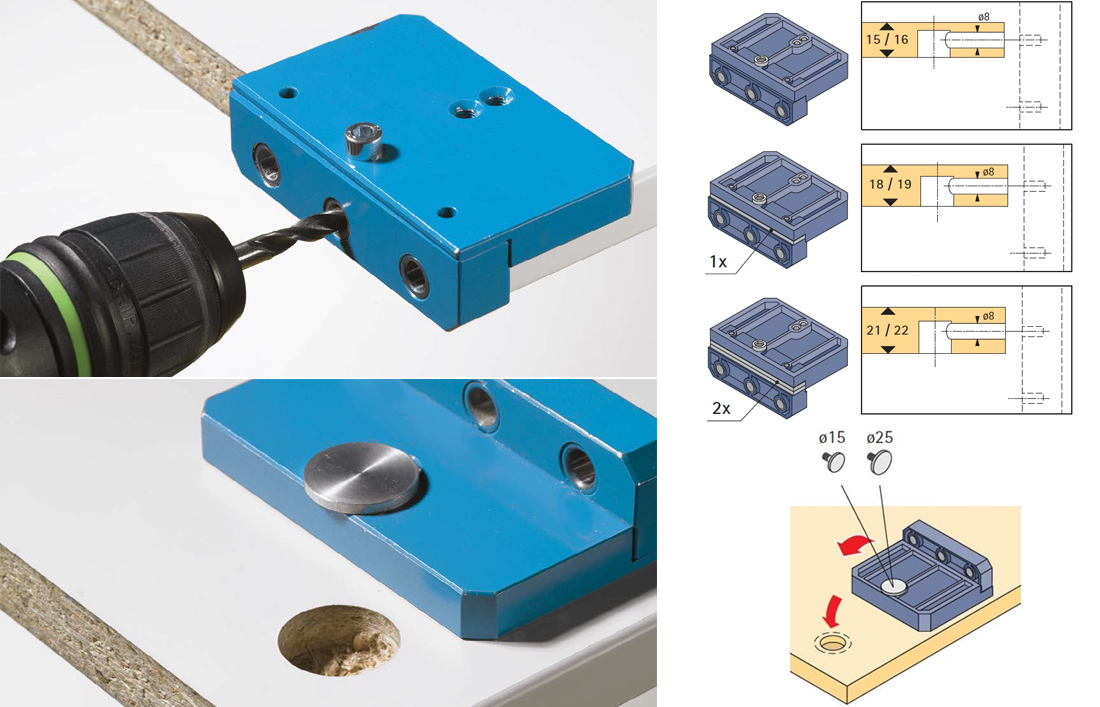

Под конфирмат

При самостоятельном изготовлении мебели часто используются конфирматы. Для такого сверления используют специальные сверла с размером 4,5 мм. Его легко узнать по дополнительной головке.

Торцевая сверловка

Это самая сложная техника. Сверло должно расположиться перпендикулярно торцу. В этом случае дрель нужно держать крепко и ровно. Очень удобно использовать специальное оборудование.

Сверловка в двух деталях одновременно

Это самый точный и быстрый способ. Для такого метода необходимо подготовить специальные зажимы (струбцины). Фиксирование должно быть качественным, чтобы детали не шатались.

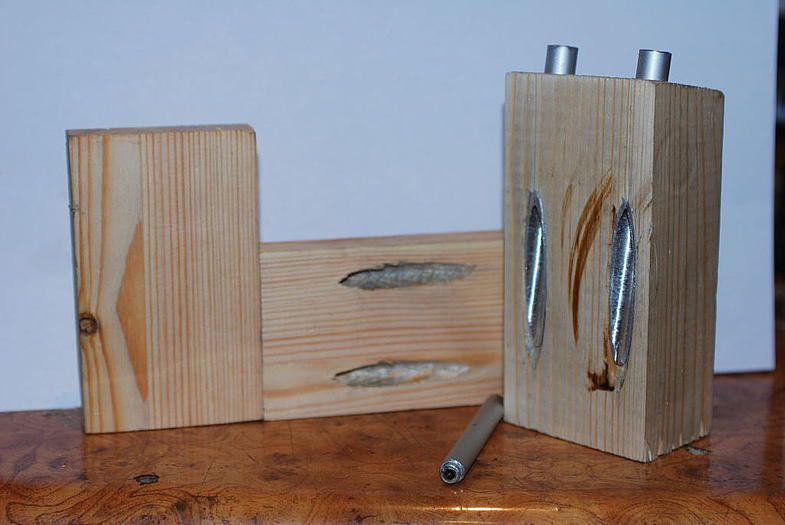

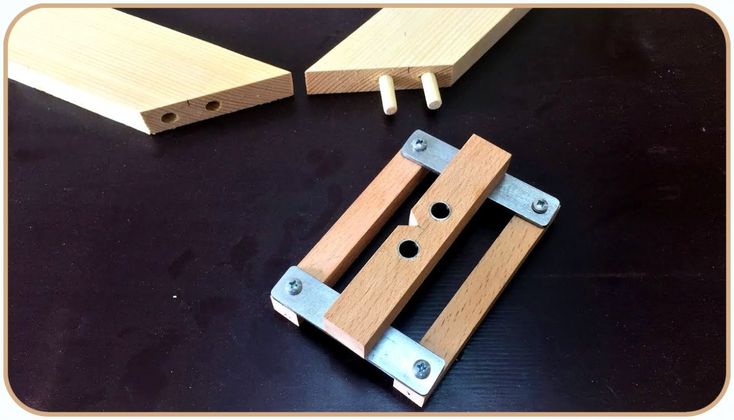

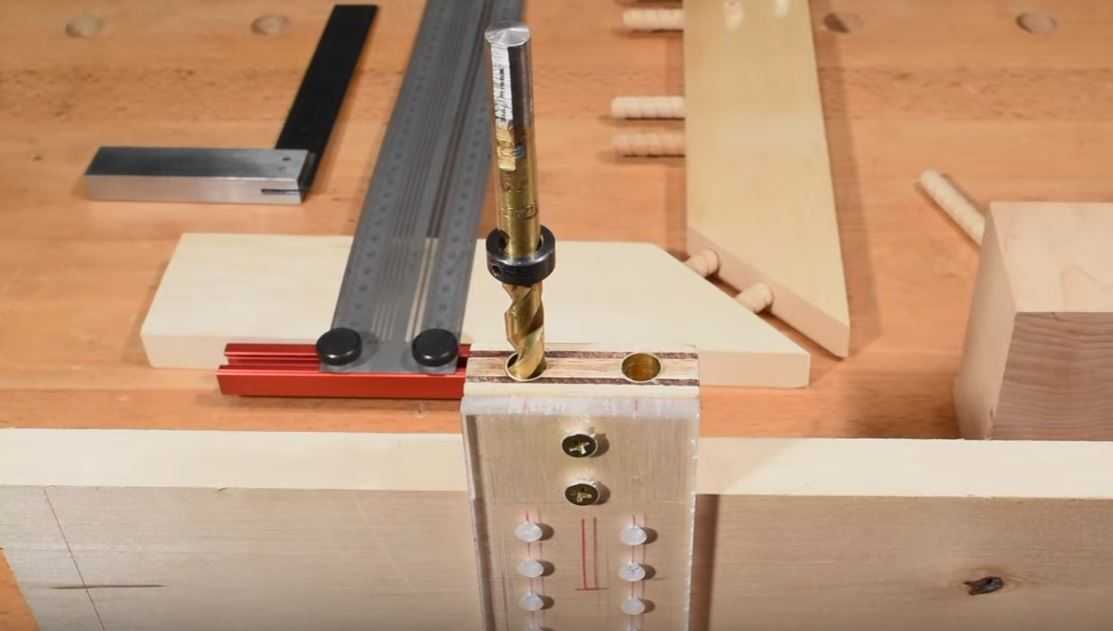

Сверловка под шканты

Для этого используют сверло размером примерно 8 мм. Чтобы на детали не получились сквозные отверстия необходимо установить специальный ограничитель глубины. Для торца рекомендовано использовать тоже сверло, а глубина не должна превышать 20 мм.

Сфера использования

Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).

Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно. Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами).

При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.

В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.

Назначение

Данное приспособление требуется чтобы направить сверло с высокой точностью в заданное место, обеспечив при этом прямоту и точность его прохождения по всей глубине просверливания отверстия. Работая с ручной дрелью, довольно сложно выдерживать заданное направление. При необходимости выполнять ряд отверстий на определенном расстоянии друг от друга приходится делать разметку для каждого из них. В шаблоне для мебели имеются сквозные отверстия для вхождения сверла, места которых соответствуют чертежу изделия.

При отсутствии кондуктора приходится прибегать к более трудоемкому способу – накерниванию разметочных линий. Керн – это углубление на поверхности при ударе молотком по специальному конусу, называемому кернером. При установке кондуктора над заданной точкой начинать работать можно без накернивания. Сверло попадет в нужную точку точно и не отклоняется от заданного направления.

Кондуктор применяют на стадии сборки, крепежа фурнитуры и при иных технологических операциях. При необходимости выполнения нескольких рядов отверстий по шаблону кондуктор значительно экономит время. Практически незаменимым кондуктор бывает, когда отверстия планируются в закругленной форме. Конец сверла при нажатии соскакивает с обозначенного чертежом места. Кондуктор фиксируется на детали и точно выполняет работу.

Практически для любой мебели кроме деревянной используют металлические конструкции. Часто они представляют собой трубы, сквозь которые необходимо просверлить ряд отверстий

В этом случае при изготовлении кондуктора особое внимание следует уделить надежному креплению его на металлической трубе. Как правило, угол при сверлении должен составлять 90˚

Более редкий и трудный вариант – сверление «наискось». При этом следует делать регулировку длины фиксирующих элементов. Сверлить по касательной невозможно, просто держа дрель в руках. Работа с использованием кондуктора для мебели делает этот процесс несложным. Следует выставить высоту. При этом заготовку плотно прижимают к упору. Отверстия получаются точными и под требуемым углом.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными. При применении проводника отпадает необходимость делать расчет и размечать места для отверстий. Это понижает трудоемкость и уменьшает время работы.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

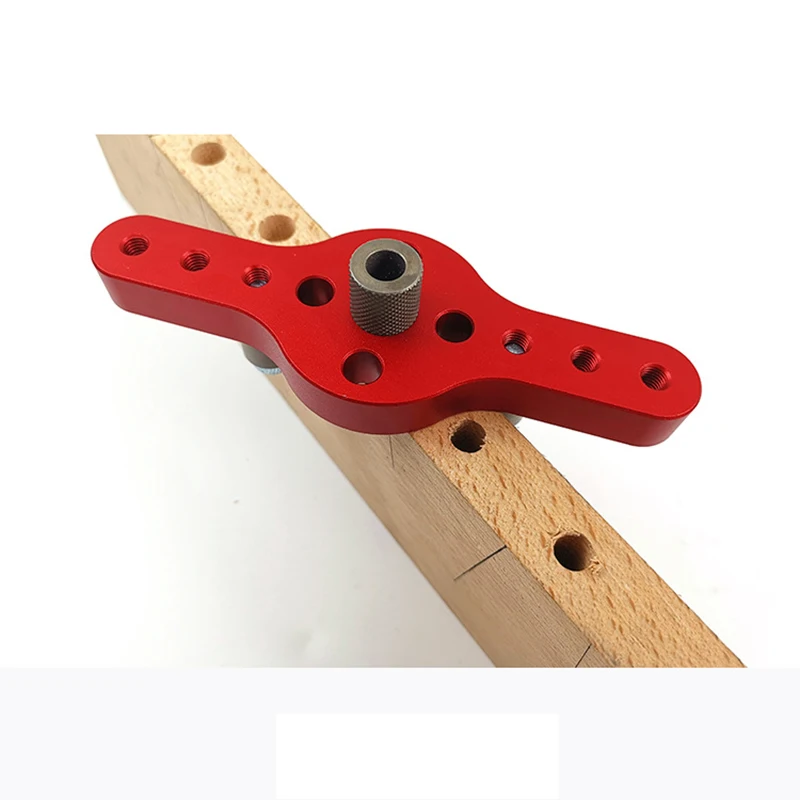

Кондуктор под шканты: виды, изготовление своими руками

При изготовлении корпусной мебели, возникает необходимость иметь возможность точно и быстро производить засверливание в торец деталей. Как правило, эта необходимость обусловлена использованием евровинтов (конфирматов), при которых в торец деталей сверлятся отверстия диаметров 4,5-5,0 мм (зависит от плотности плиты) на глубину от 35-55мм (зависит от длины евровинтов).

Конечно, для таких целей существуют специальные сверлильно-присадочные станки, но они малодоступны частным мебельщикам или небольшим организациям по причине своей высокой цены, плюс к этому, станки не удобны по причине исключительно стационарного использования.

Для упрощения работы мебельщика, были придуманы кондукторы – небольшие приспособления для точного сверления обычной ручной электродрелью. Сегодня на рынке существует несколько производителей, заплатив не малую цену, можно купить готовый кондуктор.

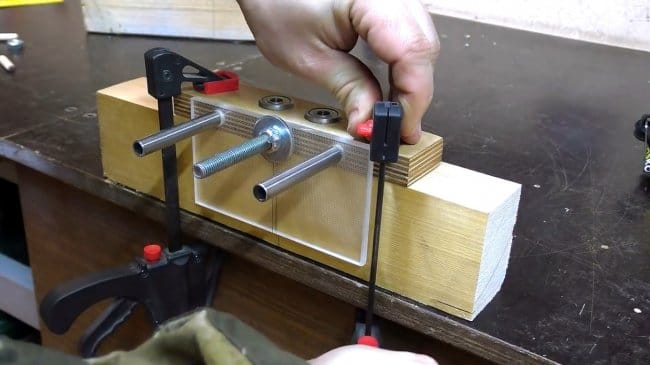

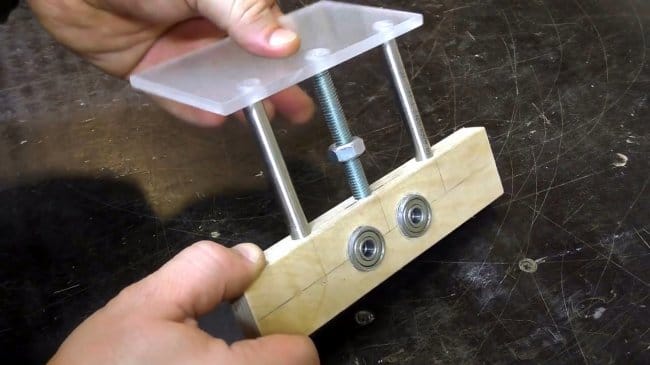

В этой статье пойдет речь о том, как из подручного и легкодоступного материала за пару часов можно изготовить хороший самодельный кондуктор. В качестве направляющих сверло втулок, используем шариковые подшипники. Подшипники изготовлены из прочной стали, будут служить долго.

Для того, чтобы сверло было хорошо сориентировано в кондукторе, для каждого рабочего расстояния применяются по два подшипника (подшипники расположены соосно другой под другом).

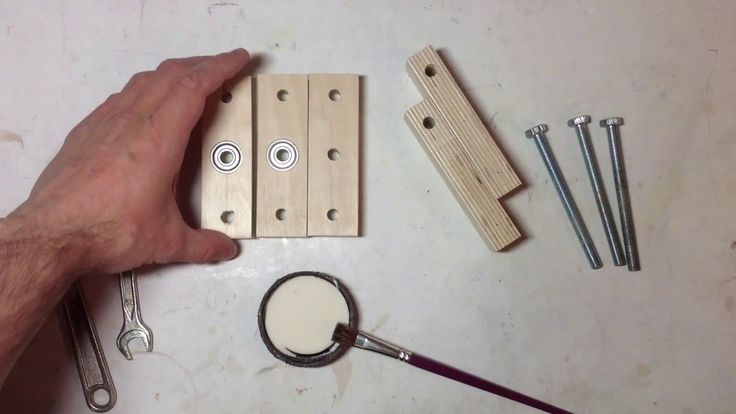

Для изготовления кондуктора (на три рабочих фиксированных расстояния) нам понадобится:

Кусочек плиты МДФ толщиной 16мм.
Кусочек плиты МДФ толщиной 10мм.

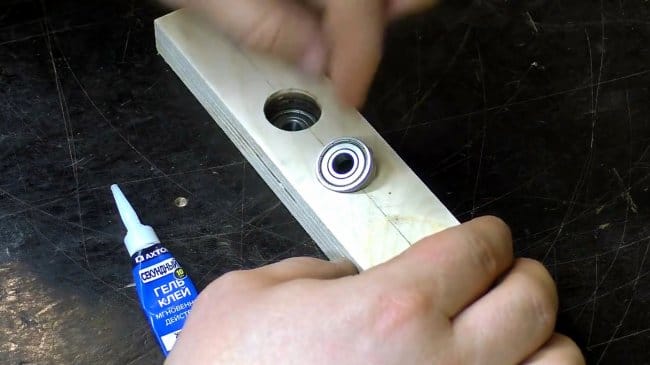

Шесть штук (по паре для каждого рабочего расстояния) любых шарикоподшипников с внутренним диаметром 5,0 мм, внешним диаметром не более 16 мм. Высота подшипника должна быть, по возможности, как можно меньше и не более 8мм.
Десяток саморезов 4×25 мм.
Клей ПВА, «Суперклей».
Футорка мебельная с внутренней резьбой M6 (см. фото).
Винт M6x50. Гайка M6. Шайба Гровера 6мм.

Кондуктор для сверления отверстий

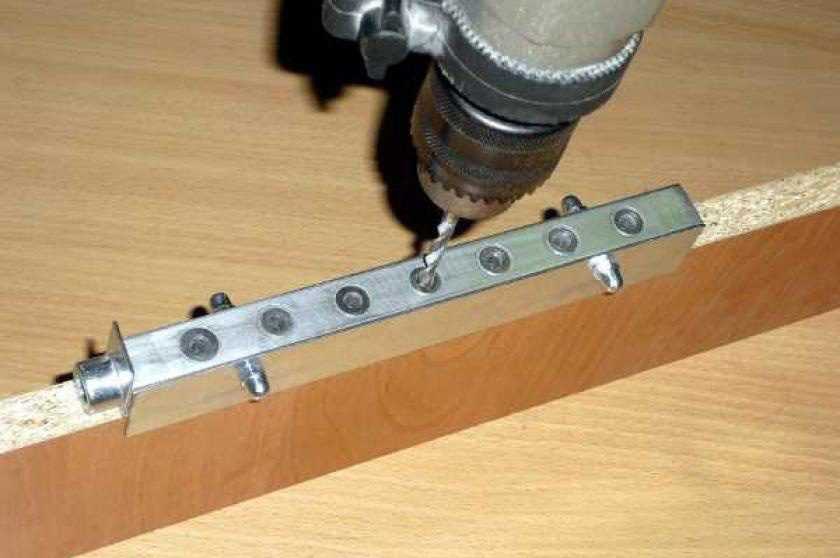

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

Разметка.
Кернение (точечные углубления в материале под сверло).
Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Кондукторы для сверления отверстий для мебели: как сделать своими руками удобное приспособление

Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое.

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Кондуктор для сверления отверстий

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

Разметка.
Кернение (точечные углубления в материале под сверло).
Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.
Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.
С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

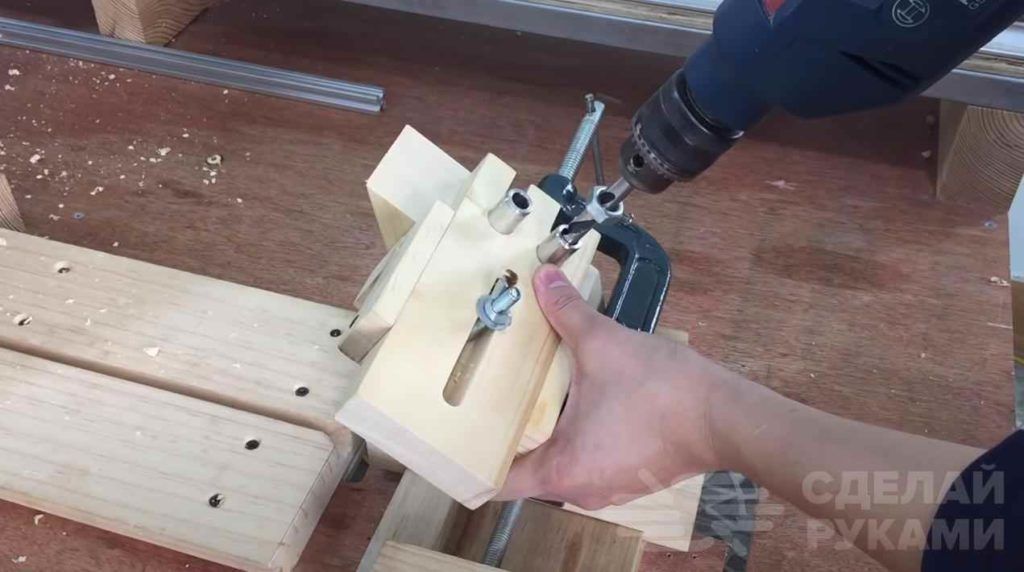

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной.

В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык.

Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Виды: выбираем нужный

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Применение

Данные изделия издавна применяются и обширно распространены в металлообработке. Так, кондукторами комплектуют многие станки. Нужда в шаблонах для шкантов в сфере деревообработки обусловлена распространенностью закрытых мебельных соединений. В данной отрасли промышленности рассматриваемые приспособления применяют как в серийном производстве, так и при сборке. В последнем случае мебельные кондукторы служат для сверления отверстий под шканты.

особенности, виды и способы применения

Содержание:

Что это такое?
Преимущества
Разновидность
Применение
Мебель
Трубы
Покупной или самодельный: что лучше
Самостоятельное изготовление
Техническая сторона
Под конфирмат
Торцевая сверловка
Сверловка в двух деталях одновременно
Сверловка под шканты
Видео

Если вы изготавливаете мебель своими руками, то знаете, что все изделия должны соединяться встык. В связи с этим возникает потребность высверливать множество отверстий. Для этого все мастера применяют специальный инструмент. Речь пойдет о кондукторе для сверления отверстий.

Что это такое?

Кондуктор – это пластинка, на которой расположены отверстия и гильзы. Воспользоваться таким оборудованием может даже новичок. Достаточно сделать всего лишь несколько шагов:

оборудование фиксируется в нужном месте;
в гильзу вставляется сверло;
аккуратно делается отверстие.

Чтобы скрепить две детали понадобится всего лишь один кондуктор.

Преимущества

Такое приспособление применяют не только при изготовлении мебели и строительстве, но и в машиностроении. С его помощью выполняется сверловка отверстий на любых поверхностях. Отмечают еще несколько преимуществ:

наивысшая точность;
легкость использования.

Разновидность

Все модели независимо от своего применения в той или иной мере делятся на несколько основных групп. Рассмотрим их более подробно:

Накладные. Это название они получили благодаря особому применению. На выбранную заготовку накладывают оборудование. Фиксируют или оставляют без зажима. Идеально подходит для применения в таких материалах как ДСП.
Поворотные. Если необходимо сделать проход на цилиндрической поверхности, то обязательно стоит воспользоваться именно таким видом оборудования. Такой вид имеет несколько осей поворота: вертикальная, горизонтальная, наклонная. Для последнего в корпусе имеется направляющая втулка.
Опрокидываемые. Если необходимо просверлить одновременно на нескольких плоскостях, то стоит воспользоваться этим видом кондукторов.
Скользящие. Последняя группа не пользуется спросом, так как считается самой неудобной. Перед сверлением необходимо приводить приспособление в рабочее положение. Такой вид невозможно закрепить на поверхности.

Применение

Мебель

Трубы

Покупной или самодельный: что лучше

При сборке мебели использование такого приспособления обязательно. Кто-то предпочитает купить готовый вариант в магазине, а многие изготавливают их самостоятельно.

Что касается продажи, то их можно найти практически в каждом строительном магазине. Однако здесь может оказаться, что купленное оборудование может не подойти под ваши запросы.

На стоимость изделий влияют следующие факторы:

способ использования;
размерный ряд;
изготовитель.

Простое оборудование имеет невысокую стоимость, а вот изделия с дополнительными функциями будут стоить подороже.

Имея немного представления о кондукторе и некоторые инструменты можно изготовить его своими руками.

Самостоятельное изготовление

Для работы необходимо подготовить следующие материалы и инструменты:

лист из металла или деревянная доска;
сварочный аппарат;
углошлифовальная машинка;
дрель;
отвертки;
кусачки;
наждачная бумага;
плоскогубцы;
арматура размером 10*10 мм.

Далее придерживайтесь следующей инструкции:

Сделайте заготовку. Ее необходимо зачистить наждачной бумагой. Сделайте разметку будущих отверстий. Для этого существует стандарт, который говорит, что расстояние между центрами должно составлять 32 мм.
Выполняем сверление.
Следующим шагом вам необходимо сделать опору из металлической пластины. Ее толщина должна быть 1 мм. Ее необходимо согнуть и разметить место для резьбы.
Соедините две детали между собой.

Техническая сторона

Стоит подробно ознакомиться с несколькими техниками сверления.

Под конфирмат

Торцевая сверловка

Сверловка в двух деталях одновременно

Сверловка под шканты

Видео

Из ролика вы узнаете, как правильно использовать кондуктор для сверления отверстий в ЛДСП.
