Приспособления для закрепления и выверки строительных конструкций
Приспособления для закрепления и выверки строительных конструкцийСервер бесплатной информации, нормативно-технической и популярной литературы для специалистов строительной и смежных отраслей, студентов ВУЗов и колледжей строительных специальностей, частных застройщиков. |
Организационные, контрольно-распорядительные и инженерно-технические услуги
в сфере жилой, коммерческой и иной недвижимости. Московский регион. Официально.
При монтаже стальных и железобетонных конструкций
используют приспособления, позволяющие временно удерживать
установленный на место элемент и регулировать его положение при
выверке и приведении в проектное положение. Одиночные приспособления предназначены для удержания одного элемента, групповые – одного элемента или нескольких. Комплекты таких приспособлений называют монтажной оснасткой. Применяют в основном два вида монтажной оснастки. Первый вид обеспечивает свободную установку элемента и последующую выверку регулирующими винтовыми или другими устройствами. Второй вид непосредственно фиксирует элемент в пределах заданного допуска. Расчалки (см. схему ниже, поз. а) – гибкие (из канатов)
монтажные приспособления, работающие только на растяжение.
Расчалками временно закрепляют колонны, чаще всего металлические,
при высоте их более 12 м, а также другие конструкции, например
первую ферму, монтируемую в пролете. Расчалки 3 закрепляют за ранее
установленные колонны либо фундаменты, если это разрешено проектом
производства работ, или за инвентарные якоря. Для выверки колонн
расчалки снабжают винтовыми стяжками 4, которыми придают расчалкам
необходимое натяжение. Непосредственно в стакане фундамента колонны временно закрепляют клиньями или клиновыми вкладышами 5, позволяющими перемещать низ колонны в стакане фундамента 1. Подкосы – жесткие монтажные приспособления, работающие на сжатие и растяжение, предназначены для удержания элементов конструкций в заданном положении. Подкосы (см. схему ниже, поз. б) – наиболее универсальные и широко

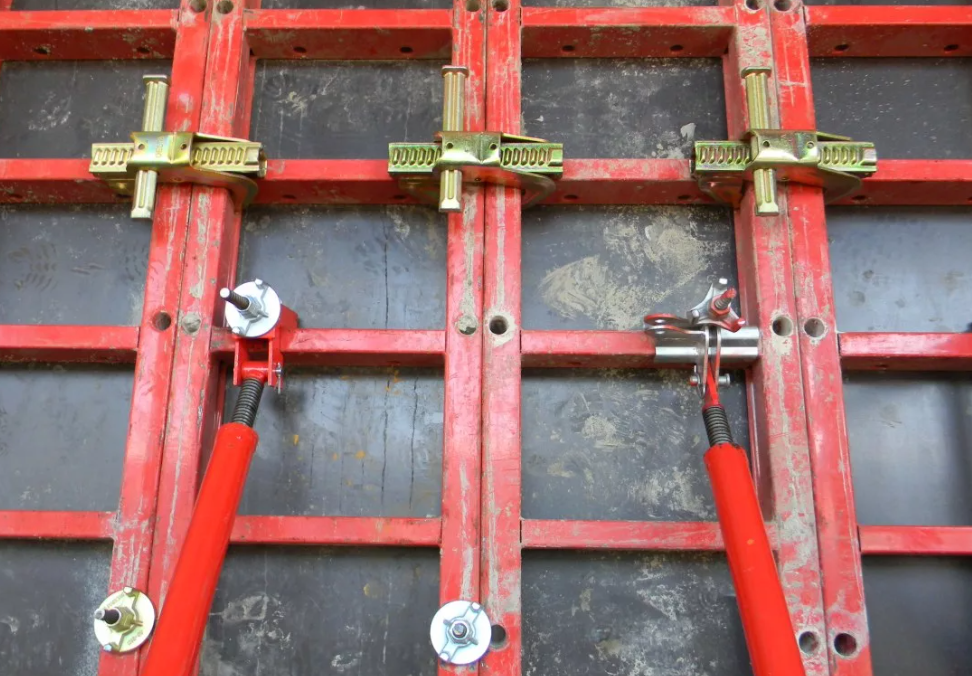

применяемые приспособления для временного закрепления и выверки
панелей стен, перегородок, колонн высотой до 12 м. Подкосы имеют
телескопическую конструкцию, что обеспечивает изменение их длины. Их
снабжают фаркопфами, захватными замками или крюками с надвижными
муфтами 6, струбцинами 8. Конструктивные особенности таких подкосов
и их захватных устройств зависят от строповочных элементов
конструкций. Наличие в них фаркопфов позволяет плавно изменять длину
подкоса на 500 мм и за счет этого наклонять в нужную сторону
выверяемую конструкцию. |
Приспособления для временного закрепления и выверки строительных конструкций
а – расчалка, б – подкос, в – кондуктор для установки колонны в
стакан фундамента, г – кондуктор для установки колонн на оголовки
ранее смонтированных колонн; 1 – фундамент, 2 – колонна, 3 –
расчалка, 4 – винтовая стяжка, 5 – клиновой зажим, 6 – крюк с
надвижной муфтой, 7 – телескопическая штанга, 8 – струбцина, 9 –
панель, 10 – стяжные болты, 11 – рамы, 12 – распорный домкрат, 13 –
запорный шкворень, 14 – винты для выверки колонны, 15 – винты для
закрепления кондуктора на оголовке колонны, 16 – поворотная балка,
17 – оголовок колонны. Распорки – жесткое линейно-монтажное, обычно телескопически
удлиняемое приспособление. По основным конструктивным элементам оно
аналогично подкосу. Распорки ставят между смонтированной и
устанавливаемой конструкциями, например между соседними фермами,
панелями перегородок (стен). Для закрепления на конструкции распорки
снабжены струбцинами или иными захватными устройствами.Связи – линейные монтажные приспособления, не обладающие собственной устойчивостью (работают на растяжение), предназначенные лишь для временного крепления в заданном положении монтируемых элементов. Связи закрепляют на конструкциях струбцинами. Кондукторы – универсальные каркасные приспособления пространственного типа. Их устанавливают на фундаментах или других конструкциях и временно прикрепляют к ним. В кондукторах закрепляют железобетонные колонны, нередко кондукторы используют как подмости для монтажа ригелей и других элементов сборного каркаса зданий. Одиночные кондукторы (см. схему выше, поз. в) применяют для
установки железобетонных колонн высотой до 12 м в стаканы
фундаментов. Кондуктор собирают из двух рам 11, стягиваемых болтами
10, колонны перемещают при выверке распорными домкратами 12. Другой
тип одиночного кондуктора, например из Г-образных полурам, –
уголкообразный или неразъемный из П-образной полурамы (см. Групповые кондукторы на четыре-шесть колонн используют при монтаже многоэтажных зданий с регулярной сеткой колонн и достаточном объеме работ для установки колонн и ригелей каркаса. Кондукторы размещают на перекрытии и крепят нижними хомутами к оголовкам колонн нижнего яруса. Устанавливаемую колонну заводят в хомуты кондуктора, закрепляют и регулируют ее положение с помощью винтовых упоров в хомутах. |
схему
выше, поз. г) с откидными (поворотными) балками 16, предназначен для
установки колонны 1 на оголовки 17 ранее смонтированных колонн.
Управление недвижимостью: сдача в аренду, работа с арендаторами и поставщиками услуг.
Технический надзор за подрядчиками (мастерами, специалистами), ведение документации.
2007-2021 © remstroyinfo.ru
При цитировании материалов в сети обратная ссылка строго обязательна
технология возведения зданий и сооружений
1 | 2 | 3 | 4 | 5 | 6 |
|
| 1190 (1380) |
|
|
|
|
| 640 (700) |
|
|
|
|
|
|
|
| Для |
Захват |
| 1,5 | 115 |
| монтажа |
| __ | лестни- | |||
|
| 1,5 | 126 | ||
|
|
| чных | ||
|
|
|
|
| |
|
|
|
|
| маршей |
|
|
|
|
| Для |
Захват |
| 0,6 | 16,94 | 0,36 | монтажа |
|
|
|
|
| балкон- |
|
|
|
|
| ных плит |
1 | 2 | 3 | 4 | 5 | 6 |
|
|
|
|
| Для |
Траверса |
|
|
|
| монтажа |
| 7,0 | 260 | 5,638 | панелей | |
|
| ||||
|
|
|
|
| перего- |
|
|
|
|
| родок |
6 | Для подъема и перемещения стальных труб диаметром 500…1420 мм |
5 | 4,495 |
4 | 1048 |
3 | 12,5 |
| 4495 |
| 2108 |
2 | 0 ma x |
| 13 7 2200 |
| Ø50Ø…01420 |
1 | Траверса |
1 | 2 | 3 | 4 | 5 | 6 |
Траверса |
|
| Для | |
11,0 | 670 | 1,85 монтажа | ||
| ||||
|
|
| рам |
1 | 2 | 3 | 4 | 5 | 6 |
|
|
|
| Для | |
|
|
|
| монтажа | |
Траверса |
|
|
| наружных | |
6,0 | 275 | 2,3 | стеновых | ||
| |||||
|
|
|
| панелей с | |
|
|
|
| четырьмя | |
|
|
|
| петлями |
1 | 2 | 3 | 4 | 5 | 6 |
| 10000 |
|
|
| Для |
|
|
|
|
| |
|
|
|
|
| разгрузки |
| 2077 |
|
|
| метал- |
Траверса | 8,0 | 691 | 2,077 | лических | |
|
| труб | |||
|
|
|
|
| диаметро |
|
|
|
|
| м 1420 мм |
|
|
|
|
| длиной |
| 11000 |
|
|
| 11м |
|
|
|
|
|
2.
ПРИСПОСОБЛЕНИЯ ДЛЯ УСТАНОВКИ, ВЫВЕРКИ И ВРЕМЕННОГО ЗАКРЕПЛЕНИЯ КОНСТРУКЦИЙ
При монтаже сборных строительных конструкций применяют специальные монтажные приспособления для временного закрепления
ивыверки монтируемых элементов (таблица 2). По функциональному назначению эти приспособления подразделяют на три группы: удерживающие, ограничивающие и удерживающе-ограничивающие.
Удерживающие приспособления применяют при свободной установке элементов. К ним относятся подкосы, растяжки, кондукторы, торцевые опоры, распорки, струбцины и т.п. Эти приспособления, как правило, имеют регулирующие винтовые устройства, которые обеспечивают приведение монтируемого элемента в момент выверки в проектное положение, а также устройства для временного закрепления элемента в этом положении. Контроль за точностью приведения элементов в проектное положение осуществляется геодезическими приборами – отвесами, уровнем и т.п.
Ограничивающие монтажные приспособления служат для ограниченно свободной установки элементов конструкций.
К ним относятся шаблоны, фиксаторы, линейные или угловые опоры, позволяющие в последней стадии установки элемента ограничить его движение в пределах заданного допуска.
Удерживающе-ограничивающие приспособления представляют собой связевые кондукторные системы. Они одновременно обеспечивают ограничение положения элементов конструкций в стадии установки в пределах допусков и временное закрепление их в этом положении.
Монтажные приспособления должны обеспечивать: быстрое и свободное выполнение операций, связанных с их установкой (снятием)
ивыверкой элементов конструкций; устойчивость конструкций до момента их капитального закрепления, надёжность в работе и ремонтируемость; точность выверки конструкций; иметь ограниченную массу, если их установка предусмотрена вручную.
Для выверки и временного крепления колонн применяют клинья, расчалки, домкраты и кондукторы. Деревянные клинья изготавливают длиной 50—70 см из сухой древесины твердых пород. Крепят колонны в стакане фундамента с помощью 4—8 клиньев, забиваемых между гранью монтируемой колонны и стенкой стакана.
Недостатком применения деревянных клиньев для закрепления колонн является неудобство при заделке стыка колонны с фундаментом, а также большие затраты времени на их удаление после твердения бетона. Деревометаллические клинья представляют собой деревянные клинья,
56
обитые со всех сторон кровельным железом, что облегчает их удаление из стыка после твердения бетона.
Применение железобетонных клиньев для временного закрепления колонн позволяет избежать недостатков, присущих деревянным и деревометаллическим клиньям. Однако железобетонные клинья не пружинят при их забивке, что является недостатком по сравнению с деревянными. Длина клиньев принимается 40—45 см. При заполнении стыка бетоном железобетонный клин оставляют в стакане фундамента. Металлические клинья изготавливают длиной 30—45 см коробчатого или сплошного сечения из листовой стали толщиной 4—6 мм при помощи сварки. При забивке металлических клиньев возможны разрушения стенки стакана фундамента. Удаление их после бетонирования стыка трудоемко, а оставление в стыке нецелесообразно из-за большого расхода металла.
Для выверки колонн в зазоры между стенками стакана фундамента и колонной устанавливают инвентарные клиновые вкладыши. Одновременно закрепляют два клиновых вкладыша, располагая их на противоположных гранях колонны. При использовании вкладышей сокращается время цикла установки колонн
иповышается точность монтажа по сравнению с закреплением клиньями.
Для временного закрепления колонн высотой более 8 метров применяют расчалки из стального каната. На одну колонну устанавливают не менее трех расчалок. Расчалки с винтовыми стяжками крепят к колонне до её подъема при помощи специального хомута. Расчалка имеет на конце крюк, с помощью которого ее крепят за петлю якоря и фундаментного блока. Вертикальное положение колонне придают с помощью винтовых стяжек, которыми можно изменять длину расчалки до 400 мм.

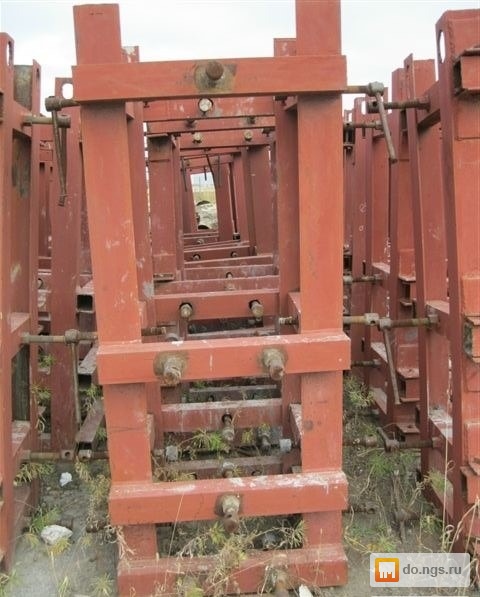

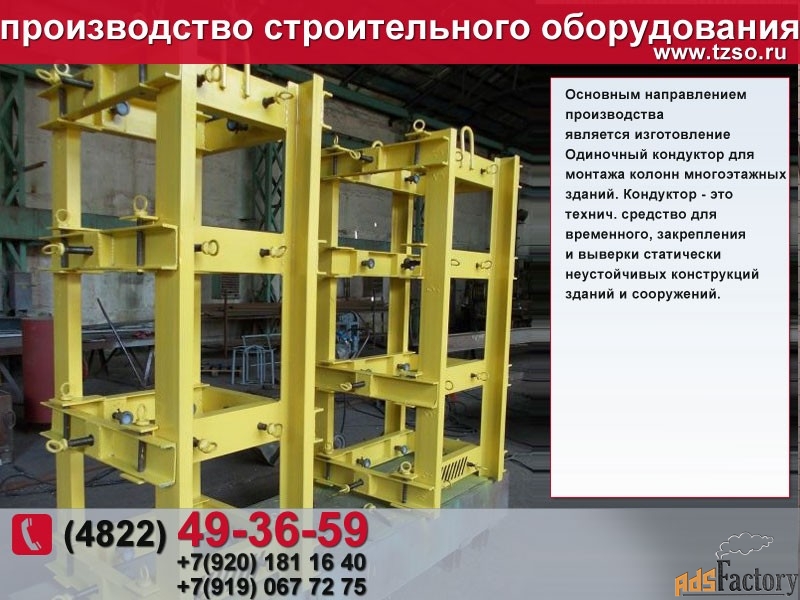

Временное крепление и выверку колонн осуществляют с помощью одиночных кондукторов: свободно опираемых на фундамент
изакрепленных к фундаменту. Кондукторы, свободно опираемые на фундамент, не воспринимают нагрузки от массы колонн.
Они обеспечивают устойчивость колонны от опрокидывания при свободном опирании на фундамент. Для выверки колонн применяют горизонтальные домкраты, закрепляемые на верхней части стакана фундамента. Такие кондукторы применяют для крепления колонн массой до 5 т.
Одиночные кондукторы, закрепляемые к фундаменту, воспринимают массу колонн и снабжены приспособлениями для
57
выверки. Кондуктор закрепляется на фундаменте четырьмя винтами и воспринимает массу колонны через опорные цапфы двух вертикальных винтов, для чего в колонну при её изготовлении закладывается стальной валик в точно выверенном положении. Установив колонну на дно стакана фундамента, её приподнимают на 10…15 мм с целью легкого вращения в цапфах. Затем выверяют положение колонны в поперечном и продольном направлениях. С помощью такого кондуктора устанавливают железобетонные колонны массой 10…20 т.
Для временного крепления и выверки высоких колонн применяют групповые кондукторы, прикрепляемые к фундаментам винтами.

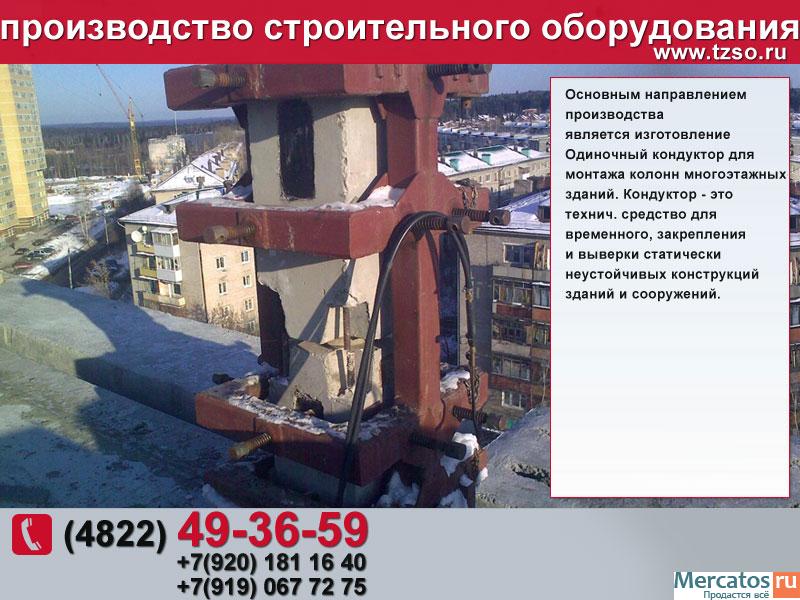

Временное крепление и выверку колонн многоэтажных зданий осуществляют с помощью одиночных и групповых кондукторов. Для колонн, стыкуемых выше перекрытий, применяют одиночный кондуктор с закреплением колонны в проектном положении с помощью упорных винтов. Кондуктор имеет уголковые стойки, зажимное и регулировочные приспособления. Нижним зажимным приспособлением кондуктор крепится к оголовку ранее установленной колонны. Регулировочные приспособления дают возможность поворачивать колонну вокруг её вертикальной оси.

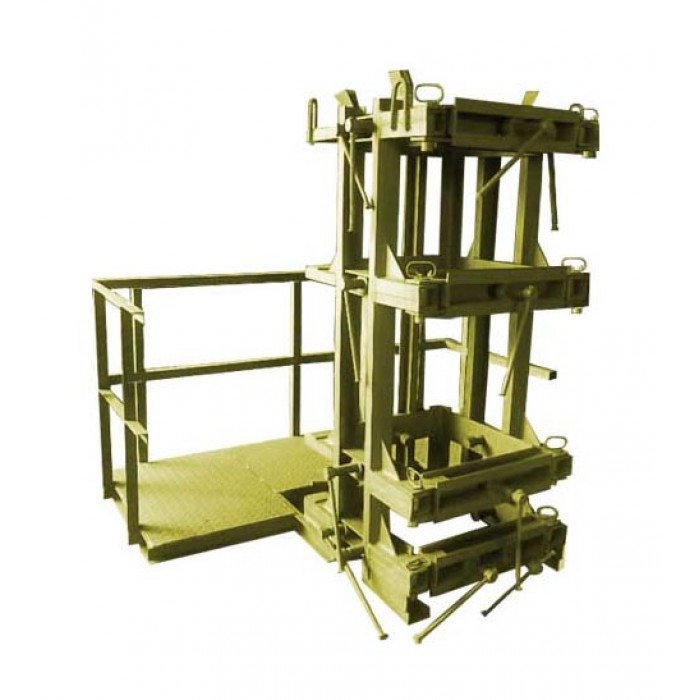

Более совершенной конструкцией является одиночный кондуктор с автоматическими рычажными захватами. Кондуктор устанавливают на смонтированную ранее колонну нижнего яруса. При монтаже колонны рычажные захваты кондуктора совместно с прижимными каретками обеспечивают центровку и надёжный захват колонны. Выверку монтируемой колонны осуществляют с помощью вертикальных и горизонтальных винтовых домкратов. После окончательной выверки и закрепления сопрягаемых частей колонны кондуктор переставляют краном на следующий сборный элемент.
Для монтажа четырёх сборных железобетонных колонн многоэтажных зданий применяют групповой плоский кондуктор в комплекте с двумя одиночными, которые закрепляют на оголовках двух колонн. В одиночные кондукторы устанавливают колонны и выверяют их с помощью теодолита. Затем временно закрепляют следующие две колонны. Для их выверки на верхушки четырёх колонн устанавливают групповой пространственный кондуктор (жёсткая металлическая сварная рама из уголков и газовых труб). Рама в плане соответствует размерам одной ячейки колонн 6х6 м. По углам расположены колпаки–наколонники, каждый из которых имеет четыре регулировочных прижимных винта. В верхних стенках наколонников находятся отверстия–окна с вмонтированными визирными осями. На
58
уровне нижнего пояса рамы имеется деревянный настил, на котором работают монтажники. По периметру рамы расположено ограждение из троса. К верхним поясам раскосных ферм приварены четыре строповочные петли для перемещения кондуктора краном на новое рабочее место.
Рамно–шарнирный индикатор (РШИ), применяемый для монтажа колонн многоэтажных зданий, состоит из пространственных решетчатых подмостей, на которых установлена шарнирная рама с угловыми упорами для крепления четырёх колонн. РШИ изготовлены на одну (4 колонны), две (8 колонн), три (12 колонн) ячейки, на один или два этажа по высоте. РШИ устанавливают через ячейку здания и связывают тягами. Масса РШИ на одну ячейку здания, оборудованного выдвижными и поворотными люльками для монтажников и сварщиков, составляет 4…5т. РШИ устанавливают краном и выверяют теодолитом. Затем устанавливают колонны, закрепляя их угловыми упорами. При этом отсутствует выверка колонн. После укладки ригелей, сварки закладных деталей и замоноличивания конструкций РШИ переставляют краном вдоль фронта работ.
Для закрепления балок и ферм, устанавливаемых на оголовки колонн, применяют приспособления в виде специальных кондукторов или тяг со стяжными муфтами.
Железобетонные балки при отношении их высоты к ширине до 4:1 укладывают на горизонтальные опоры без временного крепления, при большем отношении – временно крепят распорками и стяжками к ранее установленным конструкциям.
В процессе монтажа временное крепление первой фермы (балки) производят расчалками или подкосами за узлы верхнего пояса к неподвижным частям здания или к специальным якорям. Последующие соединяют с ранее установленными с помощью двух горизонтальных винтовых распорок, скрепляющих элементы по коньку. Приспособления для временного закрепления конструкций (расчалки, оттяжки, распорки) прикрепляют к верхнему поясу фермы до начала монтажа. Временное крепление снимают после создания жёсткой системы из ферм (балок) и укладки на них элементов покрытия. Для более быстрой и безопасной фиксации ферм вместо распорок рекомендуется применять крышевой кондуктор, перемещаемый по плитам покрытия. Временные крепления сборных железобетонных конструкций (клинья, подкосы, расчалки, распорки, кондукторы) разрешается снимать после приобретения бетоном в стыках 70% проектной прочности.
59
