Кондукторы и шаблоны для сверления отверстий Недорого в Е-1
Скользящие мебельные шаблоны.
При сверлении большого количества отверстий даже точно выполненная разметка не гарантирует, что сверло будет установлено четко по линии или, а тем более, что оно выйдет с противоположной стороны в нужном месте.
Четко позиционировать сверло и, каждый раз задавать ему правильное направление помогут скользящие кондукторы типа Yato YT-39700, KWB 757900 или Wolfcraft 4685000.
Обычно, они представляют собой пластиковый корпус в который запрессованы стальные направляющие втулки. Втулки из стали прошедшей термообработку, необходимый элемент таких устройств, поскольку берегут мягкий пластик от контакта с режущей кромкой. Обычно они имеют внутренний диаметр от 4 до 12 мм, соответствующий инструменту, который будет устанавливаться и высоту не менее 25 мм для лучшего задания направления. Причем направление может быть не только перпендикулярным базовой плоскости, но и под 45°, 75° и т.
д. к ней.
Поскольку область сверления при работе со скользящим мебельным шаблоном всегда закрыта его корпусом, на его краях есть риски или выточки, центры которых точно совмещены с центром втулок.
Поскольку гладкий пластик имеет склонность к смещению с установленного положения на кондукторах имеется четыре или более накладки для противодействия скольжения и лучшей фиксации на месте.
Прямоугольный вырез с обратной стороны корпуса скользящего столярного шаблона поможет выполнять косые отверстия в грань, то есть в то место, где сходятся две плоскости доски или бруса. Кроме этого он будет эффективен при сверлении металлических труб малого диаметра, например для Yato YT-39700 максимальным является 32 мм. Жесткой фиксации при этом добиться невозможно, устройство необходимо прижимать рукой или струбцинами, а избежать проскальзывания режущих кромок сверла поможет кернение.
Кондуктор под косой шуруп.
При выборе типа соединения деревянных заготовок учитывают множество факторов, начиная от того как оно будет сопротивляться нагрузке и заканчивая толщиной досок и видимостью крепежа.
Сверление под “косой шуруп” применяют при сборке угловых соединений; каркасной и корпусной мебели; картинных рам; при сборке наборных сегментных конструкций с вогнутыми и выпуклыми поверхностями и т.д. Выполнить его точно, быстро и с минимальным отклонением сверла и отсутствием выступающих шляпок саморезов поможет кондуктор для получения отверстий под углом .
Обычно это целый набор, в который входит пластиковый или металлический корпус, специальные сверла по дереву, ограничительные кольца.
Чтобы начать им пользоваться измеряют толщину заготовки, в которой планируется выполнять отверстие.
Затем, в зависимости от конструкции базовой части ее устанавливают на соответствующем расстоянии от края доски или выдвигают упор на полученный размер и зажимают фиксаторами.
Посадочные места выполняют стандартными спиральными сверлами по дереву или двухступенчатыми Twist, у которых основная часть имеет диаметр 8 мм, а кончик 4-5 мм. Преимуществом такой конструкции является то, что основная часть выполняет углубление под головку самореза, а направляющая часть, для его тела с нарезкой.
Если кондуктор под косой шуруп комплектуется переходниками под 6, 8, 10 или 12 мм, то в торец корпуса нужно вкрутить вставку соответствующего диаметра.
Глубину погружения регулируют положением ограничительного кольца на хвостовике.
Минимальная ширина доски, в зависимости от модели устройства может начинаться от 35 мм. Если заготовки широкие, то выполняют отверстия, отступив 14 мм от каждого края, и через каждые 50-100 мм, но не более 150 мм.
Саморезы, для соединения двух частей, обязательно должны иметь плоскую внутреннюю часть головки. Причем для твердых пород древесины они должны иметь мелкий шаг, а для мягких крупный, что позволит снизить риск расщепления материала.
Шаблоны для сверления отверстий под шканты при сборке мебели из ДСП.
Чаще всего для удержания двух соединяемых щитов в неподвижном состоянии и выполнения скрытого соединения с помощью шкантов используют устройства, типа Wolfcraft 4640000.
Такой кондуктор состоит из основной корпусной пластиковой детали с рукояткой, прижимного винта и подвижной пластины.
В корпус запрессованы три стальных направляющих втулки для сверл диаметром 6, 8 и 10 миллиметров. Wolfcraft 4640000 можно устанавливать на листы ДСП и доски толщиной от 12 до 30 мм. Для 6 мм сверла диапазон толщин составляет 12-14 мм; для 8 мм 15-18 мм, для 10 мм 19-30 мм.
Шаблон устанавливается на торец заготовки и прижимается рукой. Пользователь выбирает одно из трех установочных положений при котором центр сверления, без всяких измерений, пройдет четко по центру. В зависимости от длины шканта на сверло по дереву надевают и закручивают ограничительное кольцо.
Теперь кладем на верстак ответную заготовку, а сверху на нее первую, со штифтами. Выравниваем их по краям, упираем кондуктор в верхнюю деталь и сдвигаем ее на выставленный размер.
Прижимаем струбцинами, чтобы исключить смещение и, после того как штифт зайдет в соответствующий паз Wolfcraft 4640000, сверлим отверстие.
Остается только собрать конструкцию.
Кондукторы для сверления | Инструменты
- для обычного сверления стандартных отверстий под любые соединители Rexroth
- опорные базовые поверхности и кромки для точного позиционирования отверстий
- фиксируемые
Кондукторы для сверления – паз 6 мм
- для сверления сквозных отверстий (ø5,8) для отвертки и винтов с внутренним шестигранником T25
- для сверления посадочных отверстий (ø8) для быстрозажимных соединителей
| Кондуктор для сверления | FS | № | Артикул |
| Паз 6 мм | FS1 | 3 842 537 556 | 3842537556 |
Материал: алюминий
Комплектность поставки: включая крепежные элементы (FS)
Кондукторы для сверления – паз 8 мм
- для сверления сквозных отверстий (ø7,8) для отвертки и винтов с внутренним шестигранником T40
- для сверления посадочных отверстий (ø11) для быстрозажимных соединителей
| Кондуктор для сверления | FS | № | Артикул |
| Паз 8 мм | FS2 | 3 842 528 577 | 3842528577 |
Материал: оцинкованная сталь с прозрачным хроматированием
Комплектность поставки: включая крепежные элементы (FS)
Кондукторы для сверления – паз 10 мм, модульный размер 45, 60
- для сверления посадочных отверстий (ø17) под болтовые соединители, быстрозажимные соединители и резьбовые втулки
- для сверления сквозных отверстий (ø9,8) для отвертки и винтов с внутренним шестигранником T50
- для зенкования (ø21) под пневматические соединения
| Кондуктор для сверления | FS | № | Артикул |
Паз 10 мм, мод. размер 45, 60 |
FS3 | 3 842 528 574 | 3842528574 |
Материал: оцинкованная сталь с прозрачным хроматированием
Комплектность поставки: включая крепежные элементы (FS)
Кондукторы для сверления – паз 10 мм, модульный размер 40, 50
- для сверления сквозных отверстий (ø9,8) для отвертки и винтов с внутренним шестигранником T50
- для сверления посадочных отверстий (ø17) под болтовые соединители, быстрозажимные соединители и резьбовые втулки
| Кондуктор для сверления | FS | № | Артикул |
| Паз 10 мм, мод. размер 40, 50 | FS3 | 3 842 530 400 |
Материал: оцинкованная сталь с прозрачным хроматированием
Комплектность поставки: включая крепежные элементы (FS)
Кондукторы для сверления профиля, отпиленного по диагонали – паз 8 мм
- для посадочных отверстий (ø11) под изгибаемые быстрозажимные соединители
| Кондуктор для сверления | FS | № | Артикул |
Паз 8 мм – профиль, отпил. под углом |
FS2 | 3 842 516 729 | 3842516729 |
Материал: оцинкованная сталь с прозрачным хроматированием
Комплектность поставки: включая крепежные элементы (FS)
Кондукторы для сверления профиля, отпиленного под углом – паз 10 мм
- для посадочных отверстий (ø17) под изгибаемые быстрозажимные соединители
| Кондуктор для сверления | FS | № | Артикул |
| Паз 10 мм – профиль, отпил. под углом | FS4 | 3 842 516 731 | 3842516731 |
Материал: оцинкованная сталь с прозрачным хроматированием
Комплектность поставки: включая крепежные элементы (FS)
буровых кондукторов | МИСУМИ | МИСУМИ
- Компоненты автоматизации>
- Алюминиевые профили и аксессуары>
- Приспособления и запасные части для алюминиевых профилей>
- Кондукторы для бурения
org/ListItem”> МИСУМИ Главная>Щелкните это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение для увеличения
MISUMI
MISUMI
Приспособления для сверления алюминиевых профилей.
- Быстрое проектирование
・Материалы
Основной корпус, установочная пластина
[ M ] Материал: углеродистая сталь 1018
[ S ] Обработка поверхности: черный оксид
Технические характеристики
| Номер детали |
| HFSJG6 |
| ХФСЖГ | 5 | 100 | 25 | 10 | 10 | 7,3 | 7. 1 | ХФС5 | КЛДМ5-20-И | 1 | ХНТЦН5-5 | 1 | ЧОБ5-8 | 1 | |
| 6 | 100 | 30 | 15 | 15 | 8 | 11.1 | ХФС6 | КЛДМ6-20-М | HNTFSN6-6 | 2 | |||||
| 8 | 110 | 40 | 20 | 20 | 8 | 13,1 | ХФС8 | КЛДМ8-25-Б | HNTFSN8-8 | ||||||
| 8-45 | 120 | 45 | 22,5 | 22,5 | 8 | 15,1 | HFS8-45 | КЛДМ8-25-С | HNTFSN8-8 |
Номер детали.
Предварительно просмотр:Загрузка …
Плагин требуется для 3D Предварительный просмотр
CAD.0043
| Part Number | Volume Discount | Days to Ship | RoHS | Extrusion No. |
|---|---|---|---|---|
Тот же день Наличие на складе | 10 | 5 | ||
Тот же день Наличие на складе | 10 | 6 | ||
Тот же день Наличие на складе | 10 | 8 | ||
Тот же день Запасы | 10 | 8-45 |
Загрузка .
..
Время лидера
Дополнительная информация
Пример
Настройка
. Дополнительные продукты. СЛЕДУЕТСЯ
ИЗОБРАЖЕНИЯ. Кто просматривал этот товар Также просматривали
Kreg Сверлильные приспособления – sautershop
Чтобы иметь возможность использовать sautershop.com в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.
НОВЫЙ. ИННОВАЦИОННЫЙ. ПРОФЕССИОНАЛЬНО.
ГОРЯЧАЯ ЛИНИЯ ДЛЯ ПРОФЕССИОНАЛЬНОЙ КОНСУЛЬТАЦИИ +49 (0) 8143 99129-0
MO. – Фр. 08:30 – 12:30 / 14:00 – 17:30

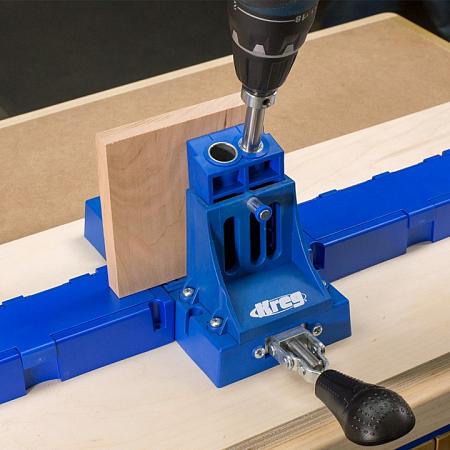

Как работают карманные отверстия с системой Kreg Jig?
Кондукторы Kreg представляют собой приспособление для сверления карманных отверстий. Соединения Kreg можно выполнить в три простых шага:
1. Зажмите заготовку A, выберите глубину сверления для каждой толщины материала с помощью специального ступенчатого сверла, установите шаблон для сверления и сверло до упора. Правильный угол сверления гарантируется Kreg Jig.
2. Вкрутите соответствующие саморезы в зависимости от породы дерева и толщины заготовки и прочно соедините заготовки A и B вместе.
3. Готово! Благодаря сверлильному кондуктору Kreg Jig вам не нужно ничего подгонять, склеивать или зажимать. Так что больше нет времени ожидания. Наконец, отверстие карманного сверла можно закрыть крышками и закрасить, если отверстие кармана не видно.
Семейство станков для сверления карманных отверстий Kreg Jig
Kreg Jig 720 и 720 Pro (замена Kreg Jig K5) особенно подходят для эффективной работы над крупными проектами.
Kreg Jig 520 Pro (замена Kreg Jig K4) особенно универсален и идеально подходит как для работы в мастерской, так и в дороге.
Новый Kreg Jig серии 300 для небольших и средних мебельных проектов.
Kreg Jig R3, также называемый Junior, для быстрого и мобильного использования.
И комплект HD, Heavy Duty для еще более устойчивых деревянных конструкций.
Какая система сверления карманов Kreg Jig мне подходит?
The flexible pocket hole template
Kreg® Jig 720 / 720 PRO
Kreg® Jig 520 PRO
Kreg® Jig 310 / 320
Kreg® Jig R3
Мобильность
Настольный
Портативный или конвертируемый в настольный
Portable
Material Clamping
Integrated Automaxx® Clamping
Integrated 360° rotating Handle
External Clamp Required
Material Thickness Setting
Автоматическая регулировка с помощью
технологии Automaxx®
Ручная предустановка
Manuelle Einstellung des Pressdrucks
On-board Storage
Built in, the Pro-Version additionally has a Docking Station for filing and storage
Extendable with
Docking Station
Нет в наличии
Сбор пыли
2-позиционный пылесборник
Недоступно
Материал
Руководство по упражнению из закаленной стали, базовое тело, изготовленное из непостоянного пластика, для материала от 12 мм до 38 мл.
Kreg® Jig 720 / 720 PRO
Kreg® Jig 520 PRO
Kreg® Jig 310 / 320
Kreg® Jig R3
Мобильность
Настольный
Портативный или конвертируемый в настольный
Portable
Material Clamping
Integrated Automaxx® Clamping
Integrated 360° rotating Handle
External Clamp Required
Material Thickness Setting
Автоматическая регулировка с помощью
технологии Automaxx®
Ручная предустановка
Manuelle Einstellung des Pressdrucks
On-board Storage
Built in, the Pro-Version additionally has a Docking Station for filing and storage
Extendable with
Docking Station
Нет в наличии
Сбор пыли
2-позиционный пылесборник
Недоступно
Материал
Руководство по упражнению из закаленной стали, базовое тело, изготовленное из непостоянного пластика, для материала от 12 мм до 38 мл.
