4.3 Резьба трубная коническая
Трубная коническая резьба по ГОСТ 6211-81 используется в соединениях труб при больших давлениях и температуре (например – горловина газовых баллонов). Профиль показан на рис. 4.6. Угол профиля- 55 , конусность 1:16.
Так как у конической резьбы диаметр непрерывно изменяется, то её размер относят к сечению в основной плоскости, положение которой берётся из стандартов (рис. 4.7).
Совпадения в основной плоскости размеров трубной конической и трубной цилиндрической резьбы позволяет соединять внутреннюю трубную цилиндрическую резьбу с наружной трубной конической. Тогда условное обозначения такого соединения записывают:
, или
Примеры обозначений трубной конической резьбы показаны на рис.4.8.
Рис 4.6 Профиль трубной конической резьбы
Рис. 4.7 Основные плоскости трубной конической резьбы
Рис.
4.8 Обозначения трубной конической
резьбы
4.4 Дюймовая резьба
Дюймовая резьба используется в основном при ремонте импортного оборудования. Профиль дюймовой резьбы по ОСТ НКТП 1260, показан на рис. 4.9.
Рис. 4.9 Профиль дюймовой резьбы
Дюймовая резьба помимо наружного диаметра (в дюймах) и шага Р (в мм) характеризуется количеством витков резьбы на длину, равную 1 дюйму. (рис. 4.10).
Между вершинами витков болта и впадинами гайки (и наоборот) оставляется радиальный зазор, предотвращающий заклинивание.
Рис. 4.10 Болт с дюймовой резьбой
4.5 Резьба коническая дюймовая
Резьба
коническая дюймовая по ГОСТ 6111-52*
применяется в соединениях топливных,
масляных, водных или воздушных
трубопроводах при небольших давлениях.
Резьба имеет угол профиля 60 ,
конусность 1:16 (рис.
Рис. 4.11 Профиль конической дюймовой резьбы
В условное обозначение резьбы входит буква К и диаметр в основной плоскости в дюймах, как у трубной резьбы., например:

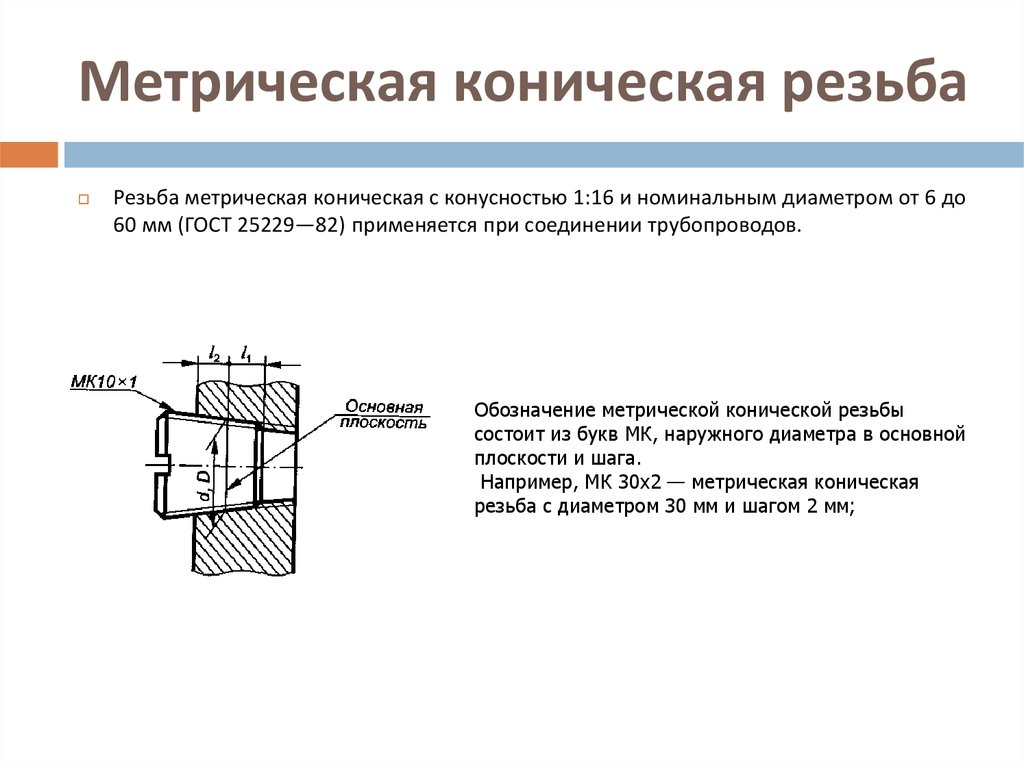

4.6 Резьба метрическая коническая
Резьба метрическая коническая по ГОСТ 25229-82 применяется в соединениях трубопроводов с повышенным давлениям. Угол профиля 60 , конусность 1:16 (рис. 4.12).
В условное обозначение входят: буквы МК, значение диаметра резьбы в основной плоскости с указанием при необходимости шага и направления: МК20×1,5; МК20×1,5LH.
Резьба имеет в основной плоскости общие размеры с метрической резьбой ГОСТ 9150-81, поэтому может образовывать соединения наружной конической резьбы с внутренней цилиндрической.
Рис. 4.12 Профиль метрической конической резьбы
4.7 Круглая резьба
Круглую резьбу Эдиссона применяют, например, для цоколей и патронов электрических ламп по ГОСТ 6042-83.
Профиль определён этим нормативным документом и имеет вид, изображенный на рис. 4.13.
Рис. 4.13 Профиль круглой резьбы по ГОСТ 6042-83
В обозначение входит буква Е и диаметр резьбы: Е14.
Круглая резьба для санитарно-технической арматуры (шпиндели вентилей смесителей, туалетных и водопроводных кранов) определяется ГОСТом 13536-68. В обозначения входят буквы Кр. Пример обозначения: Кр. 12×2,54 ГОСТ 13536-68, где диаметр резьбы 12 мм, шаг 2,54 мм.
Круглая
резьба для
диаметров от 8…200
мм. определена
СТ СЭВ 3293-81. Профиль круглой резьбы
показан на рис.
4.14.
Рис. 4.14 Профиль круглой резьбы по ГОСТ 13536-68
Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком Р6М5, HSS ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком HSSCo5 (Р6М5К5) ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком длинные ГОСТ 886-77, DIN-340»»» Сверла с цилиндрическим хвостовиком длинные HSSCo5 DIN-340»»» Cвёрла с цилиндрическим хвостовиком сверхдлинные для металла и нержавеющей стали»»» Сверла с цилиндрическим проточенным хвостовиком»»» Сверла для сварных точек с центральной вставкой по DIN-1897»»» Центровочные сверла тип "А" ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Центровочные сверла тип "NC" для станков с ЧПУ»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла двухсторонние»» Метчики»»» Метчики с метрической (М) резьбой»»»» Метчики гаечные прямые и изогнутые»»»» Метчики машинно-ручные ГОСТ 3266-81»»»» Метчики ручные»»» Метчики с трубной цилиндрической (G) резьбой»»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»»» Метчики с дюймовой резьбой»»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80»» Развертки»»» Развертки ручные»»» Развертки машинные»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Круглые плашки»»» М- метрическая резьба с основным ( крупным) шагом»»» Mf – метрическая резьба с мелким шагом»»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»»» G – трубная цилиндрическая резьба»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
5 мм)»»» Сверла c ц/х по металлу серия "FURIUS"»»» Сверла c ц/х по металлу серия "T"»»» Сверла с ц/х проточенным хвостовиком»» Сверла по металлу экстрадлинной серии»» Метчики машинные HSS»» Метчики сверхдлинной серии»» Зенковки с цилиндрическим хвостовиком»» Воротки для плашек» ZPS-FN – осевой металлорежущий инструмент»» Метчики машинные»»» Метчики машинные P-K-N»»» Метчики машинные серия UNI P-M-K-N»»» Метчики машинные серия -M- ( для нержавеющей стали)»» Сверла»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSS»»» Сверла спиральные с цилиндрическим хвостовиком с направляющей (для сварных точек)»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSSCo5»»» Сверла спиральные с коническим хвостовиком HSS, DIN 345»»» Сверла спиральные с коническим хвостовиком HSSCo5, DIN 345»»» Центровочные сверла тип "А"»»» Центровочные сверла тип "NC"»» Плашки круглые»»» Плашки круглые HSS метрическая резьба P-K-N»»» Плашки круглые HSSCo5 метрическая резьба P-K-M-N»» Фрезы»»» Фрезы концевые быстрорежущие HSSCo8»»» Фрезы концевые твёрдосплавные VHM»» Зенковки конические с цилиндрическим хвостовиком» NAREX Zdanice»» Метчики»»» M, Mf- метчики для метрической резьбы»»»» Машинные метчики»»»» Ручные метчики»»»» Гаечные метчики»»» G- метчики для трубной цилиндрической резьбы»»» UNC – метчики для дюймовой резьбы с крупным шагом»»» UNF – метчики для дюймовой резьбы с мелким шагом
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNAREX ZdaniceNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Штуцеры из нержавеющей стали с коническим седлом ASME 3000 фунтов с резьбой NPT F/F
Обратите внимание: компания heco gmbh прекратит поддержку Internet Explorer в начале 2021 года.
Мы рекомендуем Microsoft Edge, который уже установлен в Windows 10, а также Google Хром или Мозилла Фаерфокс.
Узнать больше
Контакты
О нас
Новости
Интересные факты
de • en • cz
Резьбовые соединения
штуцеры
коническое седло
ASME 3000 фунтов
с резьбой NPT
В/В
Diesen Artikel aus der Anfrageliste entfernen?
Ja
Nein
Подсказка
Нажав на эту строку, вы вернетесь к просмотру таблицы.
Больше не показывать эту подсказку!
меры и ценности
развитие запасов
список запросов
сопутствующие товары
F/F
F/M
Трубная резьба NPT ANSI/ASME B1.20.1
Резьба NPT (национальная трубная резьба) в соответствии с ANSI/ASME B1.20.1 является стандартом резьбы США
для самоуплотняющихся соединений.
Герметичность достигается за счет того, что внутренняя и внешняя резьбы расположены конусообразно (конически).
При свинчивании используется уплотнительный материал (например, пенька или тефлоновая лента).
| NPT | Øнаружный | ØОтверстие | Резьба на дюйм | Резьба per inch |
|---|---|---|---|---|
| 1/8″ | 10,242 | 8,25 | 27 | 0,941 |
| 1/4″ | 13,616 | 10,70 | 18 | 1,411 |
| 3/8″ | 17,055 | 14,10 | 18 | 1,411 |
| 17,40 | 14 | 1,814 | ||
| 3/4″ | 26,568 | 22,60 | 14 | 1,814 |
| 1″ | 33,228 | 28,50 | 11 ,5 | 2,209 |
| 1 1/4″ | 41,985 | 37,00 | 11,5 | 2,209 |
| 1 1/2″ | 48,054 | 43,50 | 11 ,5 | 2 209 |
| 2″ | 60,092 | 55,00 | 11,5 | 2,209 |
| 2 1/2″ | 72,699 | 65,50 | 8,0 | 3,175 |
| 3″ | 88,608 | 81,50 | 8,0 | 3,175 |
| 3 1/2″ | 101,316 | 94,30 | 8,0 | 3,175 |
| 4″ | 113,973 | 107,00 | 8,0 | 3,175 |
В Европе трубная резьба Whitworth и BSP более распространена, чем трубная резьба NPT.
Из-за разного количества витков резьбы на дюйм и незначительных различий в диаметрах резьба BSP
и NPT не может быть полностью свинчена. Это можно заметить, когда резьба
не может или может быть закручена только на несколько оборотов.
Технический паспорт
MSS-SP83, коническое седло
Наличие и прейскурант
MSS-SP83, Conical Seat
Брошюра
Union, Коническая сварка сокетов
Подгонка высокого давления 3000 фунтов
Телефон
+49 (7232) 3655-44
чат
СТАРТ
для технических вопросов. о наших продуктах или инструкциях по работе с нашим сайтом обращайтесь к специалистам в нашем чате.
офлайн
Мы онлайн с понедельника по пятницу с 8:00 до 17:00.
Электронная почта
Business card
download
- EN
- DE
- CZ
- Contact
- About us
- News
- Interesting facts
union F/F, 3000 lbs
MSS-SP83, conical seat
Трубная резьба NPT ANSI/ASME B1.
20.1
Резьба NPT (национальная трубная резьба) в соответствии с ANSI/ASME B1.20.1 является стандартом резьбы США
для самоуплотняющихся соединений.
Герметичность достигается за счет того, что внутренняя и внешняя резьбы расположены конусообразно (конически).
При свинчивании используется уплотнительный материал (например, пенька или тефлоновая лента).
| NPT | Øouter | OCORE HOLE | ТРУКИ на дюйм | THRD. per inch |
|---|---|---|---|---|
| 1/8″ | 10,242 | 8,25 | 27 | 0,941 |
| 1/4″ | 13,616 | 10,70 | 18 | 1,411 |
| 3/8″ | 17,055 | 14,10 | 18 | 1,411 |
| 1/2″ | 21,223 | 17,40 | 14 | 1,814 |
| 3/4″ | 26,568 | 22,60 | 14 | 1,814 |
| 1″ | 33,228 | 28,50 | 11,5 | 2,209 |
| 1 1 /4″ | 41,985 | 37,00 | 11,5 | 2,209 |
| 1 1/2″ | 48,054 | 43,50 | 11,5 | 2,209 |
| 2″ | 60,092 | 55,00 | 11,5 | 2,209 |
| 2 1/2″ | 72,699 | 65,50 | 8,0 | 3,175 |
| 3″ | 88,608 | 81,50 | 8,0 | 3,175 |
| 3 1/2″ | 101,316 | 94,30 | 8,0 | 3,175 |
| 4″ | 113,973 | 107,00 | 8,0 | 3,175 |
В Европе трубная резьба Whitworth и BSP более распространена, чем трубная резьба NPT.
Из-за разного количества витков резьбы на дюйм и незначительных различий в диаметрах резьба BSP
и NPT не может быть полностью свинчена. Это можно заметить, когда нить
нельзя или можно закрутить только на несколько оборотов.
Этот вид не оптимизирован для мобильных устройств.
Вы можете вернуться к рабочему столу.
Этот вид не оптимизирован для мобильных устройств.
Вы можете вернуться к рабочему столу.
Технический паспорт
MSS-SP83, коническое седло
Ассортимент и прайс-лист
MSS-SP83, коническое седло
Брошюра
Муфта, коническая раструбная сварка
9 фунтов 0высокого давления0003
телефон
+49 (7232) 3655-44
Чат
начало
По техническим вопросам о наших продуктах или инструкциям по работе с нашим сайтом обращайтесь к специалистам в нашем чате.
офлайн
Мы онлайн с понедельника по пятницу с 8:00 до 17:00.
Электронная почта
va@heco.
de
Визитная карточка
загрузить
Краткий обзор 4 самых известных типов трубной резьбы ( NPT | NPTF | BSP | BSPT ) – Руководство по инструментам для нарезания резьбы
Трубная резьба представляет собой резьбовые соединения, которые особенно используются в газовых и водопроводных установках. В Европе наиболее распространена трубная резьба British Whitworth (BSP и BSPT). В то время как в США более распространены американские NPT и NPTF. И британская, и американская трубная резьба имеет дюймовую резьбу. Это означает, что шаг дается в витках на дюйм. 1 дюйм соответствует 25,4 мм. Однако для трубной резьбы спецификации в дюймах не соответствуют диаметру в дюймах (например: BSP 1″ = прибл. 33,25 мм). Эта сбивающая с толку особенность имеет исторические причины. В прошлом внутренний диаметр был ведущим фактором для измерения трубной резьбы и составлял 25,4 мм. Однако внешний диаметр был ок. 33 мм на тот момент. Но благодаря усовершенствованиям в производстве стали стало возможным производить трубы с более тонкими стенками.
Во избежание необходимости полной замены существующих установок, выпускавшихся по наружному диаметру, было принято решение увеличить внутренний диаметр.
Прежде чем мы более подробно рассмотрим отдельные типы трубной резьбы в США и Великобритании, мы хотели бы сначала уточнить существенные различия и важные термины для лучшего понимания.
Трубная резьба различается по форме. С одной стороны, это цилиндрическая или параллельная форма резьбы, а с другой стороны, коническая или коническая резьба. По ходу текста будем дальше отрабатывать смысл отличий.
Кроме того, существуют самоуплотняющиеся трубные резьбовые соединения, т. е. функционирующие без герметика. И трубная резьба не самоуплотняющаяся. Для этого требуются герметики, такие как пенька или тефлоновая лента, чтобы обеспечить герметичность. Мы также рассмотрим это более подробно позже с отдельными типами резьбы.
Американская трубная резьба: NPT и NPTF
Для американской трубной резьбы мы хотели бы более подробно остановиться на резьбе NPT (National Taper Pipe) и резьбе NPTF (National Taper Pipe Dryseal).
Американские трубные резьбы имеют угол наклона 60 градусов. Кроме того, и NPT, и NPTF имеют коническую или коническую внутреннюю и внешнюю резьбу. Американская трубная резьба указана в дюймах.
1 . National Taper Pipe (NPT)
Тип резьбы National Taper Pipe ( NPT ) представляет собой коническую или коническую трубную резьбу, которая используется для фитингов. Внутренняя и внешняя резьбы NPT конические. Резьба NPT является самоуплотняющейся только при низком давлении и отсутствии сильных колебаний температуры. Поэтому рекомендуется использовать дополнительный герметик. Он определен в ANSI B 1.20.1.
2 . National Taper Pipe Dryseal (NPTF)
National Taper Pipe Dryseal (NPTF) также представляет собой коническую или коническую трубную резьбу (внутреннюю и наружную резьбу), которая, в отличие от NPT, является самоуплотняющейся даже при высоком давлении и изменении температуры. Это определено в ANSI B 1.20.3.
NPT и NPTF
Основное различие между резьбой NPT и резьбой NPTF заключается в том, что профили резьбы различаются.
В случае резьбы NPTF внутренняя и наружная резьбы перекрываются и поэтому могут работать без герметика.
Британская трубная резьба: BSP и BSPT
Британская трубная резьба Whitworth указывается в дюймах и имеет боковой угол 55 градусов. На этом этапе мы сосредоточимся на двух типах потоков BSP и BSP.
3 . Британская стандартная труба (BSP/G)
Трубная резьба Британского стандарта представляет собой трубную резьбу Уитворта и маркируется аббревиатурой G. Это несамоуплотняющаяся резьба. Как внутренняя, так и внешняя резьба имеют цилиндрическую или параллельную форму резьбы. Он герметизируется только путем введения герметика. Стандартизирован согласно ISO 228.
4 . Трубный конус Британского стандарта (BSPT/R)
Принимая во внимание, что Британский стандартный трубный конус имеет коническую наружную резьбу и цилиндрическую внутреннюю резьбу. Его часто обозначают аббревиатурой R (коническая наружная резьба) и Rp (цилиндрическая внутренняя резьба).
