ГОСТ 6111-52. Резьба коническая дюймовая с углом профиля 60 градусов (66801)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°
ГОСТ 6111-52
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ |
ГОСТ Взамен |
Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен
с 01.10.52
Проверен в 1984 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.
Примечание.
1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.
2. (Исключен, Изм. № 2).
1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.
Таблица 1
Обозначение, размера резьбы |
Число ниток на 1¢¢ |
Размер в мм |
|||||||
Шаг резьбы |
Длина резьбы |
диаметр резьбы в основной плоскости |
Внутренний диаметр резьбы у торца трубы |
Рабочая высота витка |
|||||
рабочая |
от торца трубы до основной плоскости |
||||||||
средний |
наружный |
внутренний |
|||||||
дюймы |
n |
Р |
l1 |
l2 |
d2=D2 |
d=D |
d1=D1 |
dT |
H |
1/16 |
27 |
0,941 |
6,5 |
4,064 |
7,142 |
7,895 |
6,389 |
6,135 |
0,753 |
1/8 |
27 |
0,941 |
7,0 |
4,572 |
9,519 |
10,272 |
8,766 |
8,480 |
0,753 |
¼ |
18 |
1,411 |
9,5 |
5,080 |
12,443 |
13,572 |
11,314 |
10,997 |
1,129 |
3/8 |
18 |
1,411 |
10,5 |
6,096 |
15,926 |
17,055 |
14,797 |
14,416 |
1,129 |
½ |
14 |
1,814 |
13,5 |
8,128 |
19,772 |
21,223 |
18,321 |
17,813 |
1,451 |
¾ |
14 |
1,814 |
14,0 |
8,611 |
25,117 |
26,568 |
23,666 |
23,128 |
1,451 |
1 |
11½ |
2,209 |
17,5 |
10,160 |
31,461 |
33,228 |
29,694 |
29,059 |
1,767 |
1¼ |
11½ |
2,209 |
18,0 |
10,668 |
40,218 |
41,985 |
38,451 |
37,784 |
1,767 |
1½ |
11½ |
2,209 |
18,5 |
10,668 |
46,287 |
48,054 |
44,520 |
43,853 |
1,767 |
2 |
11½ |
2,209 |
19,0 |
11,074 |
58,325 |
60,092 |
56,558 |
55,866 |
1,767 |
Примечания:
1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.
2. Размер dT справочный.
3. Вместо резьбы 1/16¢¢ допускается применять резьбу М6´1 коническую по ГОСТ 19853-74.
4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.
5. Допускается уменьшать размер l2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеров l1–l2.
Черт. 1
Шаг резьбы измеряется параллельно оси резьбы.
Биссектриса угла профиля перпендикулярна к оси резьбы.
Условное обозначение конической резьбы 3/4¢¢:
К 3/4¢¢ ГОСТ 6111-52
(Измененная редакция, Изм. № 2).
2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы Dl2
Черт. 2
(Измененная редакция, Изм. № 1, 2).
3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты Dl2 (черт. 3) относительно номинального расположения не должно превышать ±Р (шаг резьбы).
Черт. 3
(Измененная редакция, Изм. № 1, 2).
4. Разность размеров l1–l2 должна быть не менее разности указанных в табл. 1 номинальных размеров l1 и l2.
5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы (dh1 и dh2 по черт. 4) не должны превышать:
Таблица 2
Обозначение размера резьбы |
h1=h2=1/2H1 |
dh1=dh2 |
мм |
||
1/16 и 1/8¢¢ |
0,3765 |
-0,045 |
1/4 и 3/8¢¢ |
0,5645 |
-0,065 |
1/2 и ¾¢¢ |
0,7255 |
-0,085 |
1 – 2¢¢ |
0,8835 |
-0,085 |
Черт. 4
(Измененная редакция, Изм.
6. Отклонения половины угла профиля, угла уклона (j/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:
Таблица 3
Обозначение размера резьбы дюймы |
Предельное отклонение |
||||
половины угла профиля |
угла уклона |
по шагу резьбы |
|||
для наружной резьбы |
для внутренней резьбы |
на длине до 10 мм |
на длине св. 10 мм |
||
мм |
|||||
1/16 и 1/8¢¢ |
±1° |
+12¢ |
-12¢ |
±0,02 |
±0,04 |
-6¢ |
+6¢ |
||||
1/4 – 2¢¢ |
±45¢ |
+10¢ |
-10¢ |
||
-5¢ |
+5¢ |
(Измененная редакция, Изм. № 1, 2).
Скачать бесплатно
ГОСТ 6357 от ´81 года / Водопроводные / Предназначение труб / Публикации / Санитарно-технические работы
ГОСТ 6357 от ´81 года распространяет свое действие на трубную резьбу, которая главным образом используется для стыковки арматуры, труб и фитингов. Соединяться может внутренняя цилиндрическая и наружная коническая резьба, а также просто цилиндрические ее формы. В ГОСТ установлены требуемые размеры, допуски и параметры профиля. Коническая резьба должна соответствовать стандарту 6211.
Для соединения металлических труб часто используется резьба, и нарезать ее необходимо в строгом соответствии с ГОСТомСодержание
- 1 Профиль трубной резьбы
- 2 Допуски и длина свинчивания дюймовой трубной резьбы
- 3 Предельные отклонения размеров по ГОСТу 6357-81
- 4 Некоторые положения ГОСТа 6211-81

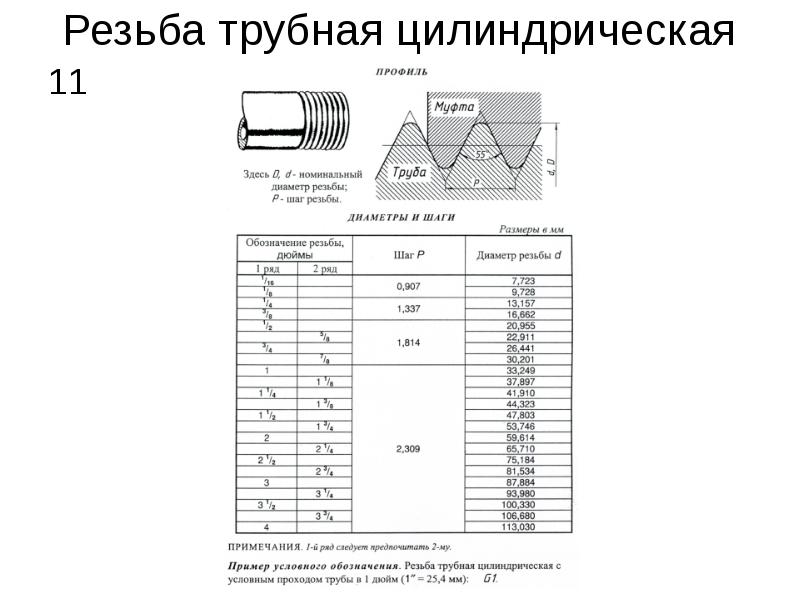

Профиль трубной резьбы
ГОСТом 6357- 81 регламентируются основные параметры профиля. Необходимые размеры в миллиметрах даны в таблице.
Таблица 1
Шаг | Высота исходного треугольника | Количество шагов на длине 2,54 см | Высота профиля (рабочая), *10-1 | Радиус закругления впадины и вершины резьбы, *10-1 |
0,907 | 0,871165 | 28 | 5,80777 | 1,24557 |
1,337 | 1,284176 | 19 | 8,56117 | 1,83609 |
1,814 | 1,742331 | 14 | 11,61553 | 2,49115 |
2,309 | 2,217774 | 11 | 14,78515 | 3,17093 |
Значение шага трубной цилиндрической резьбы (ГОСТ 6357) определяется из соотношения 25,4 мм/число шагов. Результат округлен до тысячных долей и принят как исходный для расчета основных параметров профиля.
Шаг — один из определяющих параметров трубной резьбыОбратите внимание! Допускается выполнение вершин наружной и внутренней резьбы с плоским срезом, если исключается возможность соединения с конической наружной резьбой по документу 6211.
![]()
Основные размеры в миллиметрах, которые определяются ГОСТом на трубную резьбу, представлены в таблице 2. Условные обозначения соответственно: a – 1/16, c – 1/4, e – 1/2, f – 3/4, g – 5/8, h – 7/8, j – 1 1/4, d – 3/8, k – 1 1/8, m – 1 3/8, n – 1 3/4, l – 1 1/2, o – 2 1/2, q – 2 3/4, r – 3 1/4, s – 3 1/2, p – 2 1/4, t – 3 3/4, u – 4 1/2, v – 5 ½, b – 1/8.
Таблица 2
Размер резьбы | Шаг, *10-1 | Диаметр резьбы при, *10 мм | |||
I ряд | II ряд | равенстве наружного диаметра наружной трубы и наружного диаметра внутренней муфты | равенстве среднего диаметра внутренней и наружной резьбы | равенстве внутреннего диаметра внутренней и наружной резьбы | |
a | 9,07 | 0,7723 | 0,7142 | 0,6561 | |
b | 0,9728 | 0,9147 | 0,8566 | ||
c | 13,37 | 1,3157 | 1,2301 | 1,1445 | |
d | 1,6662 | 1,5806 | 1,4950 | ||
e | 18,14 | 2,0955 | 1,9793 | 1,8631 | |
f | g | 2,2911 | 2,1749 | 2,0587 | |
2,6441 | 2,5279 | 2,4117 | |||
h | |||||
3,0201 | 2,9039 | 2,7877 | |||
1 | k | 23,09 | 3,3249 | 3,1770 | 3,0291 |
3,7897 | 3,6418 | 3,4939 | |||
j | |||||
4,1910 | 4,0431 | 3,8952 | |||
l | m | 4,4323 | 4,2844 | 4,1365 | |
4,7803 | 4,6324 | 4,4845 | |||
n | |||||
5,3746 | 5,2267 | 5,0788 | |||
2 | p | 5,9614 | 5,8135 | 5,6656 | |
6,5710 | 6,4231 | 6,2752 | |||
o | |||||
7,5184 | 7,3705 | 7,2226 | |||
3 | q | 8,1534 | 8,0055 | 7,8576 | |
8,7884 | 8,6405 | 8,4926 | |||
r | |||||
9,3980 | 9,2501 | 9,1022 | |||
s | t | 10,0330 | 9,8851 | 9,7372 | |
10,6680 | 10,5201 | 10,3722 | |||
4 | 11,3030 | 11,1551 | 11,0072 | ||
5 | u | 12,5730 | 12,4251 | 12,2772 | |
13,8430 | 13,6951 | 13,5472 | |||
6 | v | 15,1130 | 14,9651 | 14,8172 | |
16,3830 | 16,2351 | 16,0872 |
Допуски и длина свинчивания дюймовой трубной резьбы
ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба. Они отсчитываются от номинального профиля в перпендикулярном к ее оси направлении.
Для допусков резьбового среднего диаметра характерно разбиение на два класса точности: А и В. Соответствующие значения для трубной резьбы дюймовой (ГОСТ 6357) даны в таблице (условные обозначения как в Таблице 1).
Таблица 3
Обозначение резьбы | Шаг, *10 мм | Внутренняя резьба | Наружная резьба | ||||
Диаметры | |||||||
Внутренний | Средний | Средний | Наружный | ||||
Допуски, *10 мкм | |||||||
Для класса А | Для класса В | Для класса А | Для класса В | ||||
a | 0,0907 | 28,2 | 10,7 | 21,4 | 10,7 | 21,4 | 21,4 |
b | |||||||
c | 0,1337 | 44,5 | 12,5 | 25,0 | 12,5 | 25,0 | 25,0 |
d | |||||||
e — h | 0,1814 | 54,1 | 14,2 | 28,4 | 14,2 | 28,4 | 28,4 |
1, j – n, 2 | 0,2309 | 64,0 | 18,0 | 36,0 | 18,0 | 36,0 | 36,0 |
6, o – v, 5, 3,4 | 21,7 | 43,3 | 21,7 | 43,4 | 43,4 |
Числовые значения для допусков в документе 6357 (4) установлены эмпирическим путем. Также в ГОСТ приведены длины свинчивания, которые разделены на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах даны в таблице (условные обозначения соответствуют Табл. 1).
Таблица 4
Обозначение резьбы | Шаг, *10 | Нормальная длина свинчивания | Длинная длина свинчивания |
a | 0,0907 | 4-12 | >12 |
b | |||
c | 0,1337 | 5-16 | >16 |
d | |||
e – h | 0,1814 | 7-22 | >22 |
1, j, k, m | 0,2309 | 10-30 | >30 |
2, l, n – q, 3 | 12-36 | >36 | |
6, 4, r – v, 5 | 13-40 | >40 |
Значения длины свинчивания в ГОСТ 6357 также определены эмпирическим путем.
Предельные отклонения размеров по ГОСТу 6357-81
Трубной цилиндрической резьбе характерны такие предельные отклонения для внутренней, а также наружной резьбы, которые представлены в таблице (с условными обозначениями как в Табл. 1).
Таблица 5
Обозначение резьбы | Шаг, *10 мм | Внутренняя резьба | Наружная резьба | |||||||
Диаметры | ||||||||||
Внутренний | Средний | Средний | Наружный | |||||||
Отклонение, *10 мкм | ||||||||||
Верхний предел | Верхний предел | Нижний предел | Нижний предел | |||||||
Для класса А | Для класса В | Для класса А | Для класса В | |||||||
a, b | 0,0907 | +28,2 | +10,7 | +21,4 | -10,7 | -21,4 | -21,4 | |||
c, d | 0,1337 | +44,5 | +12,5 | +25,0 | -12,5 | -25,0 | -25,0 | |||
e – h | 0,1814 | +54,1 | +14,2 | +28,4 | -14,2 | -28,4 | -28,4 | |||
1, j – n, 2 | 0,2309 | +64,0 | +18,0 | +36,0 | -18,0 | -36,0 | -36,0 | |||
6, o – v, 5, 3, 4 | +21,7 | +43,4 | -21,7 | -43,4 | -43,4 |
Некоторые положения ГОСТа 6211-81
Коническая трубная резьба по ГОСТ 6211 от ´81 года имеет конусность 1:16. В документе, как и в стандарте 6357 для цилиндрической, приведены ее профиль, допуски и размеры.
Параметры конической резьбы оговариваются в документе ГОСТ 6211Обратите внимание! Трубная резьба конической формы имеет размеры, шаг и диаметр (в основной плоскости) такие же, как и в документе 6357 от ´81 года.
Ее возможная длина с условными обозначениями размера как в Табл. 1 приведена в таблице.
Таблица 6
Размер резьбы | Рабочая длина, *102 мм | Длина внешней резьбы от основной плоскости до торца, *10 мм |
a | 0,065 | 0,40 |
b | 0,065 | 0,40 |
c | 0,097 | 0,60 |
d | 0,101 | 0,64 |
e | 0,132 | 0,82 |
f | 0,145 | 0,95 |
1 | 0,168 | 1,04 |
j | 0,191 | 1,27 |
l | 0,191 | 1,59 |
2 | 0,234 | 1,75 |
o | 0,267 | 2,06 |
3 | 0,298 | 2,06 |
s | 0,314 | 2,22 |
4 | 0,358 | 2,54 |
5 | 0,401 | 2,86 |
6 | 0,401 | 2,86 |
Допустимо соединять наружную коническую резьбу с цилиндрической внутренней, имеющей класс точности А.
Обозначают трубную коническую резьбу (ГОСТ 6211) буквой R – для наружной, Rс – для внутренней, Rр – для внутренней цилиндрической. Левая резьба дополняется условным обозначением LH.
ГОСТ 6211, а также 6357, утвержденные в ´81 году, определяют размерные величины для трубной резьбы. Структурно документы похожи, однако различность форм влияет на численные значения.
Похожие публикации
BSP – Труба британского стандарта
РезьбаBSP имеет V-образную резьбу 55° с закругленными основаниями и гребнями. Они используются во всем мире, кроме США. В данной статье рассматриваются особенности и размеры стандарта BSP (British Standard Pipe).
Содержание
- Что такое стандарт резьбы BSP?
- Маркировка
- BSP по сравнению с NPT
-
краны
-
резьбовые плашки
-
воротки и плашки
-
наборы метчиков и матриц
Что такое стандарт резьбы BSP?
Резьба BSP или Whitworth представляет собой семейство стандартов резьбы, принятых во всем мире, за исключением США. Эта форма резьбы имеет V-образную резьбу 55° с закругленными основаниями и гребнями, как показано на рис. 1. Для резьбы, соответствующей BSP, большой диаметр трубной резьбы немного меньше фактического наружного диаметра (OD) резьбы. трубы, а меньший диаметр будет очень близок (меньше) к внутреннему диаметру внутренней резьбы. Существует два типа потоков BSP:
- BSPP: Наружная и внутренняя резьбы параллельны. Соединения BSPP широко используются в Великобритании, Европе, Азии, Австралии, Новой Зеландии и Южной Африке. В таблице 1 приведены размеры стандарта БСПП.
- BSPT: Наружная резьба коническая, а внутренняя резьба обычно параллельна. Соединения BSPT особенно популярны в Китае и Японии. В таблице 2 показаны размеры стандарта BSPT.
Рис. 1: Профиль с цилиндрической наружной резьбой BSPP (слева) и профиль с конической наружной резьбой BSPT (справа)
Как определить резьбу BSP
Сначала найдите внутренний диаметр резьбы, чтобы определить количество витков резьбы на дюйм для фитингов BSPT. С помощью штангенциркуля снимите показания внутри отверстия фитинга. Затем сверите размер отверстия с шагом резьбы и числом резьб на дюйм, указанными в таблицах 1-3, чтобы найти нужный размер и соответствующие характеристики. Прочтите нашу статью об измерении резьбы, чтобы узнать больше о том, как использовать штангенциркуль для измерения диаметра резьбы.
Номинальный размер резьбы | Большой диаметр (мм) | Второстепенный диаметр (мм) | Число шагов на дюйм (in-1) |
G 1/16 | 7,723 | 6,561 | 28 |
G 1/8 | 9,728 | 8,566 | 28 |
G 1/4 | 13.157 | 11.445 | 19 |
G 3/8 | 16.![]() |
14.950 | 19 |
G 1/2 | 20,955 | 18.631 | 14 |
G 3/4 | 26.441 | 24.117 | 14 |
Г 1 | 33.249 | 30.291 | 11 |
Г 2 | 59.614 | 56,656 | 11 |
Таблица 1: BSPP (G) — параллельная труба Британского стандарта
Номинальный размер наружной конической резьбы (дюймы) | Номинальный размер внутренней цилиндрической резьбы (дюймы) | Большой диаметр (мм) | Малый внутренний диаметр (мм) | Число шагов на дюйм (in-1) |
Р 1/16 | RP 1/16 | 7,723 | 6.![]() |
28 |
R 1/8 | RP 1/8 | 9,728 | 8.495 | 28 |
Р 1/4 | рупий 1/4 | 13.157 | 11.341 | 19 |
Р 3/8 | рупий 3/8 | 16.662 | 14.846 | 19 |
Р 1/2 | рупий 1/2 | 20.955 | 18.489 | 14 |
Р 3/4 | рупий 3/4 | 26.441 | 23,975 | 14 |
Р 1 | 1 рупия | 33.249 | 30.111 | 11 |
Р 2 | 2 рупии | 59.![]() |
56.476 | 11 |
Таблица 2: BSPT (R/Rp) – конусная труба Британского стандарта
Номинальный размер G / R (дюймы) |
Соответствующая труба |
||
Ду (мм) | Фактический наружный диаметр (мм) | Стена (мм) | |
1/16 | 3 | ||
1/8 | 6 | 10,2 | 2 |
1/4 | 8 | 13,5 | 2,3 |
3/8 | 10 | 17,2 | 2,3 |
1/2 | 15 | 21,3 | 2,6 |
3/4 | 20 | 26,9 | 2,6 |
1 | 25 | 33,7 | 3,2 |
2 | 50 | 60,3 | 3,6 |
Таблица 3: Британский стандарт Размеры труб для стандартных размеров резьбы
Маркировка
Резьба BSP обозначена буквами, каждая из которых представляет тип резьбы и соответствующие стандарты:
- G: внешняя и внутренняя параллельная (ISO 228) – BSPP
- R: внешний конус (ISO 7, EN 10226, BS 21, DIN 2999, JIS B 0203) – BSPT
- Rp: Внутренняя параллель (ISO 7-1, EN 10226) – BSPT
- Rc: внутренний конус (ISO 7) – BSPT
-
Rs: внешний параллельный (BS 21) — BSPT — устарело
-
ISO 7: Трубная резьба, где на резьбе выполнены герметичные соединения.
- ISO 228: Трубная резьба, где на резьбе не выполнены герметичные соединения.
-
ISO 7: Трубная резьба, где на резьбе выполнены герметичные соединения.
Пример
- EN 10226 Rp 2 ½ : Относится к конической трубной резьбе Британского стандарта (EN 10226) с внутренней параллельной формой (Rp) и номинальным размером 2 ½ дюйма.
BSP по сравнению с NPT
Резьбы NPT/NPS имеют угол 60° и сглаженные впадины и вершины, тогда как резьбы BSP имеют угол 55° и закругленные вершины и впадины. Резьбы NPT/NPS и BSP несовместимы друг с другом из-за различий в форме их резьбы. В Таблице 4 приведены значения резьбы по стандартам NPT и BSP на дюйм.
Объем сделки |
Шаг (количество резьб на дюйм) |
|
NPT/NPS | БСП | |
1/8 | 27 | 28 |
1/4 | 18 | 19 |
3/8 | 18 | 19 |
1/2 | 14 | 14 |
3/4 | 14 | 14 |
1 | 11 1/2 | 11 |
1 1/4 | 11 1/2 | 11 |
1 1/2 | 11 1/2 | 11 |
2 | 11 1/2 | 11 |
2 1/2 | 8 | 11 |
3 | 8 | 11 |
3 1/2 | 8 | 11 |
4 | 8 | 11 |
5 | 8 | 11 |
6 | 8 | 11 |
Таблица 4.
