Коническая метрическая резьба: размеры по ГОСТ, обозначение на чертеже

alexxlab | 24.01.2023 | 0 | Разное

Содержание

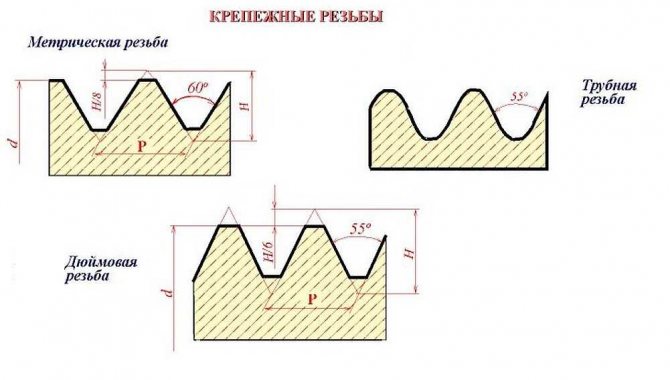

Метрическая коническая, mk

Конусность 1:16 (угол конуса φ=3°34’48″). Предназначена для обеспечения герметичности и стопорения резьбы без применения дополнительных средств. Существует два варианта резьбового конического соединения: коническая наружная резьба с конической внутренней резьбой и коническая наружная резьба с цилиндрической внутренней резьбой.

Стандарт: ГОСТ 25229-82 — Основные нормы взаимозаменяемости. Резьба метрическая коническая.

Условное обозначение: буквы MK, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквы LH для левой резьбы. Например, резьба с номинальным диаметром 24 мм с шагом 1,5 мм обозначается как MK 24×1,5.

Цилиндрическая, mj

Цилиндрическая резьба основана на метрической резьбе (М) с номинальным диаметром от 1,6 до 200 мм и углом профиля при вершине 60°, предназначена для аэрокосмической техники и других применений, требующих высокую усталостную прочность и жаропрочность.

Для обеспечения этих свойств впадина резьбы на наружной резьбе имеет увеличенный радиус от 0,15011P до 0,180424P. Внутренняя резьба MJ совместима с внешней резьбой M при совпадении номинального диаметра и шага.

Стандарты:

ГОСТ 30892-2002 (ИСО 5855-1-99, ИСО 5855-2-99, ИСО 5855-3-99) — Резьба метрическая с профилем MJ. Профиль, диаметры и шаги, допуски
ISO 5855-1:1999 — Aerospace — MJ threads — Part 1: General requirements
ISO 5855-2:1999 — Aerospace — MJ threads — Part 2: Limit dimensions for bolts and nuts
ISO 5855-3:1999 — Aerospace — MJ threads — Part 3: Limit dimensions for fittings for fluid systems
ANSI/ASME B1.21M-1997 (R2003) — Метрическая резьба. MJ профиль. (англ. Metric Screw Threads – MJ Profile).

Условное обозначение: буквы MJ, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, поле допуска среднего диаметра и поле допуска диаметра выступов.

Например, наружная резьба с номинальным диаметром 6 мм, шагом 1 мм, полем допуска среднего диаметра 4h и полем допуска диаметра выступов 6h обозначается как MJ6x1—4h6hна поверхности вала .

Трубная цилиндрическая, g

Дюймовая резьба основанная на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты: ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/8″, класс точности А — обозначается как G1 1/8-A.

Следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером.

Трубная коническая, r

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34’48″). Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты: ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая. ISO R7, DIN 2999, BS 21 , JIS B 0203.

Условное обозначение: буква R для наружной резьбы и Rc для внутренней, числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ — обозначается как: R1 1/4″.

Метрическая коническая резьба, mk

Конусность1:16 (угол конуса φ = 3°34’48”). Предназначена для обеспечениягерметичностии стопорения резьбы без применения дополнительных средств. Существует два варианта резьбового конического соединения: коническая наружная резьба с конической внутренней резьбой и коническая наружная резьба с цилиндрической внутренней резьбой.

Стандарт: ГОСТ 25229-82 — Основные нормы взаимозаменяемости. Резьба метрическая коническая.

Условное обозначение: буквы MK, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквыLHдля левой резьбы. Например, резьба с номинальным диаметром 24 мм с шагом 1,5 обозначается как,MK 24×1,5.

Рис. 2. Схема конической резьбы

Цилиндрическая резьба, mj

Цилиндрическая резьба основана на метрической резьбе (

М) с номинальным диаметром от 1,6 до 200 мм и углом профиля при вершине 60°, предназначена для аэрокосмической техники и других применений требующих высокую усталостнуюпрочностьижаропрочность. Для обеспечения этих свойств впадина резьбы на наружной резьбе имеет увеличенный радиус от 0.15011Pдо 0.180424P. Внутренняя резьбаMJсовместима с внешней резьбойM, при совпадении номинального диаметра и шага.

Стандарты: ГОСТ 30892-2002 — Резьба метрическая с профилем MJ. Профиль, диаметры и шаги, допуски.

Условное обозначение: буквы MJ, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, поле допуска среднего диаметра и поле допуска диаметра выступов. Например, наружная резьба с номинальным диаметром 6 мм, шагом 1 мм, полем допуска среднего диаметра 4hи полем допуска диаметра выступов 6

hобозначается как,MJ6x1 – 4h6h.

Рис. 3. Схема цилиндрической резьбы

Трубная цилиндрическая резьба, g

Дюймовая резьба, имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Угол профиля при вершине 55°, теоретическая высота профиля Н= 0,960491Р.

Стандарты: ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубнаяцилиндрическая.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах, класс точности среднего диаметра (А,В), и буквыLHдля левой резьбы. Например, резьба с номинальным диаметром 1 1/8″, класс точностиА— обозначается как:G1 1/8-A.

Трубная коническая резьба, r

Дюймовая резьба с конусностью 1:16 (угол конуса φ = 3°34’48”). Угол профиля при вершине 55°, теоретическая высота профиля Н = 0,960491Р.

Стандарты: ГОСТ 6211-81 — Основные нормы взаимозаменяемости.

Условное обозначение: буква Rдля наружной резьбы иRcдля внутренней, числовое значение номинального диаметра резьбы в дюймах, буквыLHдля левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ — обозначается как:R1 1/4″.

Круглая резьба для санитарно-технической арматуры, Кр

Профиль круглой резьбы образован окружностями, на вершинах и впадинах, соединёнными прямыми с углом профиля при вершине 30°. Резьба применяется для шпинделей, вентилей, смесителей, туалетных и водопроводных кранов.

Стандарт: ГОСТ 13536-68 Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски. Условное обозначение круглой резьбы: буквы

Кр, номинальный диаметр резьбы, шаг и обозначение стандарта.

Метчик HSS (диаметр x шаг – M4 4 мм x 0,7 мм) Набор метрических резьб из 3 конусов, заглушки и нижней части SKU-5289 | ТОО Ronical Technologies

Нарезание резьбы – это процесс нарезания резьбы внутри отверстия, чтобы в отверстие можно было вкрутить винт с головкой под ключ или болт.

Код продукта/артикул:

5289

Цена (каждая):

241 рупий/-

На складе
Отправка в тот же день, если заказ сделан до 13:00 (кроме воскресенья и государственных праздников), затем курьером в обычном режиме. занимает 2-4 дня.

Количество:

Ручные метчики поставляются в комплекте из трех штук, каждая с разной конусностью.

Конические метчики имеют от восьми до десяти витков резьбы со скошенной кромкой для легкого закручивания и нарезания резьбы в сквозном отверстии, которое открыто внизу.

Метчики-пробки имеют от трех до пяти скошенных витков резьбы, для нарезания резьбы в сквозном отверстии или для начала резьбы в глухом отверстии, закрытом снизу.

Отверстия, метчики с коническими фасками способны работать быстрее, чем метчики с донным фасками.

В чем разница между конусом, пробкой и дном?

Конусность:

Конус Метчики обычно имеют 7-10 конических резьб. Форма этого метчика помогает начать резьбу. Их можно использовать для запуска резьбы перед использованием заглушки или нижнего крана.

Заглушка:

Отводы заглушки имеют около 3-5 резьб. Это чрезвычайно популярный и используется для сквозных отверстий или для начала глухих отверстий.

Низ:

Донный метчик почти не имеет конусности при числе резьб 1-2. Они используются, чтобы приблизиться к дну глухого отверстия.

Крупная метрическая резьба — требуется сверло для метчика

Сверла для метчика имеют меньший диаметр, чем вал винта, чтобы оставалось достаточно металла для нарезания резьбы.

Метчик > Сверло

Метчик M3 3 мм > Для материала требуется сверло 2,5 мм
Метчик M4 4 мм > Для материала требуется сверло 3,3 мм
Метчик M5 5 мм > требуется сверло 4,2 мм в материале
Метчик M6 6 мм > требуется сверло 5,0 мм в материале
Метчик M8 8 мм > требуется сверло 6,7 мм в материале
Метчик M10 10 мм > требуется сверло 8,5 мм в материале материал
Метчик M12 12 мм > в материале требуется сверло 10 мм
