цены, характеристики на сайте Instrland.ru

показывать по: 40 80 120

397790

Развертка ручная коническая ф3х70 1:50

180.00 руб

216.00 руб

160

Купить

397791

Развертка ручная коническая ф3х80 1:50

207.00 руб

248.40 руб

24

Купить

397811

Развертка ручная коническая ф4х85 1:50

207.00 руб

248.40 руб

34

Купить

397822

Развертка ручная коническая ф3х95 1:50

207.00 руб

248.40 руб

100

Купить

274358

Развертка ц/х 3,0x40x65 коническая 1:50 с прямой канавкой (под штифты) 9ХС CNIC

222. 75 руб

267.30 руб

150

Купить

397766

Развертка ручная коническая ф5х100 1:50

270.00 руб

324.00 руб

246

Купить

277401

Развертка ц/х 4,0x50x75 коническая 1:50 с прямой канавкой (под штифты) 9ХС CNIC

330.75 руб

396.90 руб

200

Купить

284353

Развертка 16,0x90x130 коническая 1:30 с прямой канавкой

330.75 руб

396.90 руб

16

Купить

289715

Развертка 19,0x100x150 коническая 1:30 с прямой канавкой

330.75 руб

396.90 руб

5

Купить

331929

Развертка ручная ц/х 7-8 коническая 1″ 36

342. 00 руб

410.40 руб

1

Купить

397784

Развертка ручная коническая спиральная ф3,0х70 1:50

342.00 руб

410.40 руб

92

Купить

397801

Развертка ручная коническая ф3х95 1:50 Р18

342.00 руб

410.40 руб

47

Купить

397818

Развертка ручная коническая спиральная ф3,0х90 1:50

342.00 руб

410.40 руб

2

Купить

277418

Развертка 27,0x125x185 коническая 1:30 с прямой канавкой

378.00 руб

453.60 руб

3

Купить

397695

Развертка ручная коническая ф8х135 1:50

387. 00 руб

464.40 руб

351

Купить

276446

Развертка ц/х 5,0x60x85 коническая 1:50 с прямой канавкой (под штифты) 9ХС CNIC

434.70 руб

521.64 руб

190

Купить

397782

Развертка ручная коническая ф8х180 1:50

450.00 руб

540.00 руб

18

Купить

253003

Развертка ц/х 6,0x70x95 коническая 1:50 с прямой канавкой (под штифты) 9ХС CNIC

529.20 руб

635.04 руб

371

Купить

263987

Развертка ручная КМ1 ц/х №1

567.00 руб

680.40 руб

13

Купить

265641

Развертка ручная КМ1 ц/х №2

567. 00 руб

680.40 руб

7

Купить

397692

Развертка ручная коническая ф12х200 1:50

567.00 руб

680.40 руб

54

Купить

279284

Развертка 32,0x138x200 коническая 1:30 с прямой канавкой (чистовая)

628.43 руб

754.12 руб

10

Купить

278525

Развертка ц/х 8,0x95x125 коническая 1:50 с прямой канавкой (под штифты) 9ХС CNIC

664.20 руб

797.04 руб

438

Купить

253271

Развертка ручная ц/х 2,2 коническая 1:50

675.00 руб

810.00 руб

3

Купить

254758

Развертка ручная ц/х 1,5 коническая 1:50

675. 00 руб

810.00 руб

15

Купить

258390

Развертка ручная ц/х 2,8 коническая 1:50

675.00 руб

810.00 руб

15

Купить

258984

Развертка ручная ц/х 2,5 коническая 1:50

675.00 руб

810.00 руб

4

Купить

264586

Развертка ручная ц/х 2 коническая 1:50

675.00 руб

810.00 руб

535

Купить

266352

Развертка ручная ц/х 2,4 коническая 1:50

675.00 руб

810.00 руб

5

Купить

269790

Развертка ручная ц/х 1,3 коническая 1:50

675.

00 руб

810.00 руб

13

Купить

272209

Развертка ручная ц/х 2,6 коническая 1:50

675.00 руб

810.00 руб

4

Купить

279921

Развертка ручная ц/х 2,3 коническая 1:50

675.00 руб

810.00 руб

11

Купить

280359

Развертка ручная ц/х 1,8 коническая 1:50

675.00 руб

810.00 руб

4

Купить

283414

Развертка ручная ц/х 1,7 коническая 1:50

675.00 руб

810.00 руб

1

Купить

397778

Развертка ручная коническая спиральная ф3,0х95 1:50 Р6М5

675. 00 руб

810.00 руб

14

Купить

397817

Развертка ручная коническая спиральная ф3,0х100 1:50 Р6М5

675.00 руб

810.00 руб

40

Купить

397824

Развертка ручная коническая ф12х255 1:50

675.00 руб

810.00 руб

15

Купить

397829

Развертка ручная коническая Морзе №2 №2

720.00 руб

864.00 руб

1

Купить

263058

Развертка ручная КМ3 ц/х №2

765.00 руб

918.00 руб

1

Купить

397763

Развертка ручная коническая ф16х235 1:50

792. 00 руб

950.40 руб

3

Купить

Производители:

CNIC

В нашем ассортименте более 400 разверток по металлу конического типа для ручной и машинной работы. Если вы не нашли инструмент нужного размера – наши специалисты помогут изготовить необходимый по вашим характеристикам. Все изделия имеют сертификат качества. Соответствие техническим требованиям и стандартам гарантирует качество и долговечность приобретенного у нас товара! Все развертки выполнены согласно стандартам DIN / ISO/ BC.



Применение и особенности выбора разверток





Развертки ручные конические применяются для доводки грубых отверстий. Используются при выполнении следующих работ:



  • общее развертывание;
  • развертывание отверстия под стандартные штифты;
  • выравнивание изделий из стали;
  • оконцовка отверстий Морзе.

Режущая поверхность конических разверток задействована в процессе полностью, что позволяет снимать большее количество металла во время работы. Сфера применения: обработка отверстий с большим припуском, а также обработка цилиндрических отверстий до конической формы. Материал изготовления: сталь. При изготовлении за основу берутся пять видов стали: 9СХ, ВК6-М, Р12, Р18, Р6М5. Инструмент высокопрочен, устойчив к износу, соответствует требованиям ГОСТ.



Рекомендации технологов к выбору:



  • Перед покупкой инструмента, прочитайте технические требования к оборудованию и обрабатываемым отверстиям.
  • Можно использовать для работы по обработке металла в любых условиях.
  • Может использоваться для обдирки, промежуточного затачивания и чистовой доработки.
  • При обработке изделия из неоднородного металла используйте инструмент с неравномерным распределением режущих поверхностей.

Для получения дополнительной информации о товарах, звоните, мы будем рады помочь вам!



Все товары на складе

Высокая скорость
обработки заказов

Удобная система заказов

Доставка по всей РФ

Информация
Новости Партнерам Контакты О нас

Помощь
Доставка Оплата

Условия использования
Правовая информация Политика конфиденциальности

виды (регулируемая, коническая, ручная, машинная) и особенности

  1. Принцип действия
  2. Основные типы
  3. Различия между ручными и машинными развертками

Развертка представляет собой металлорежущий инструмент, целью применения которого является финишная обработка предварительно просверленных отверстий для доведения их геометрических параметров и шероховатости поверхности до требуемого уровня. Обеспечивать достижение требуемых геометрических параметров при использовании развертки позволяет более высокая точность, которой соответствует такой инструмент.

Развертки по металлу

Так, если диаметр отверстия, обрабатываемого с помощью сверла, может иметь отклонения по своим геометрическим параметрам, то при последующем применении развертки он будет точно соответствовать требуемым размерам. Для выполнения такой технологической операции используются различные виды разверток, выбор которых зависит как от условий развертывания, так и от требований, предъявляемых к качеству обрабатываемой поверхности.

Принцип действия

Применение развертки позволяет получать отверстия, точность поверхности которых соответствует квалитету в диапазоне 6–9, а шероховатость находится в интервале 0,32–1,25 мкм (по шкале Ra). Высокого качества обрабатываемой поверхности удается достичь благодаря тому, что такой инструмент, как развертка, отличается достаточно большим количеством режущих кромок (4–14), за счет чего в процессе выполнения обработки снимается небольшой припуск. Обработка при помощи ручной или механической развертки по металлу осуществляется не только за счет ее вращения, но и посредством ее подачи, совершаемой по направлению к оси обрабатываемого отверстия.

Используя такую технологическую операцию, с внутренней поверхности отверстия можно снимать тончайший слой металла, величина которого составляет десятые (и даже сотые) доли миллиметра.

Элементы резания при развертке

При помощи развертывания могут обрабатываться не только цилиндрические, но и конические отверстия. В первом случае обработку выполняют с применением разверток ручных цилиндрических (или разверток машинных цилиндрических), во втором – с помощью конических инструментов.

В стандартном исполнении ручной цилиндрический инструмент и развертка коническая имеют схожую конструкцию, состоящую из:

  • рабочей части, элементами которой и выполняется основная обработка;
  • переходной шейки;
  • хвостовика, при помощи которого ручная развертка фиксируется в воротке.

Конструкция ручной развертки

Рабочая поверхность, за счет которой машинные и ручные развертки и способны выполнять обработку внутренней поверхности отверстия, состоит из таких элементов, как:

  • главная режущая кромка;
  • так называемая ленточка;
  • передняя поверхность;
  • затыловочная и задняя поверхности.

Геометрия зубьев развертки

Помимо всех вышеперечисленных частей, развертка ручная или машинная содержит следующие элементы:

  • заборную часть, которую часто называют режущей;
  • часть, которая отвечает за калибровку обрабатываемого отверстия;
  • задний конус.

Между зубьями, расположенными на рабочей части каждой развертки, имеются канавки, при помощи которых не только формируются режущие кромки инструмента, но также обеспечивается расположение и отвод стружки, образуемой в процессе обработки. На ручных развертках режущие зубья располагают равномерно по всей окружности инструмента, что обеспечивает требуемое качество выполняемой обработки.

Основные типы

Рассматриваемый ручной инструмент (как и развертка машинная) нужен для того, чтобы формировать отверстия с требуемыми геометрическими параметрами. Обрабатывая с его помощью отверстия с различным уровнем качества предварительной обработки, можно получать поверхности, точность которых находится в диапазоне от первого до десятого класса. На качество и точность обработки, которую выполняют, используя как развертки машинные, так и ручные, оказывают влияние различные факторы. К наиболее значимым из таких факторов следует отнести:

  • конструктивные особенности инструмента;
  • степень заточки режущей кромки и уровень ее доводки;
  • режимы, с которыми выполняется резание;
  • величину припуска, который необходимо снять с обрабатываемой поверхности.

Для снятия слоя металла определенной толщины есть грубые и чистовые развертки, различающиеся типом и количеством зубьев

Разделение разверток на различные типы регламентирует ГОСТ, при этом параметрами, в зависимости от которых выполняется такое разделение, являются:

  • тип обрабатываемого отверстия;
  • способ закрепления инструмента в процессе обработки;
  • конструктивные особенности режущих зубьев и их расположение на инструменте;
  • возможность регулировки инструмента по размерам обрабатываемого отверстия;
  • материал изготовления развертки.

Наиболее универсальными типами инструментов, используемых для развертывания отверстий, являются разжимная или регулируемая развертка, а также развертка цилиндрическая, оснащенная специальным хвостовиком.

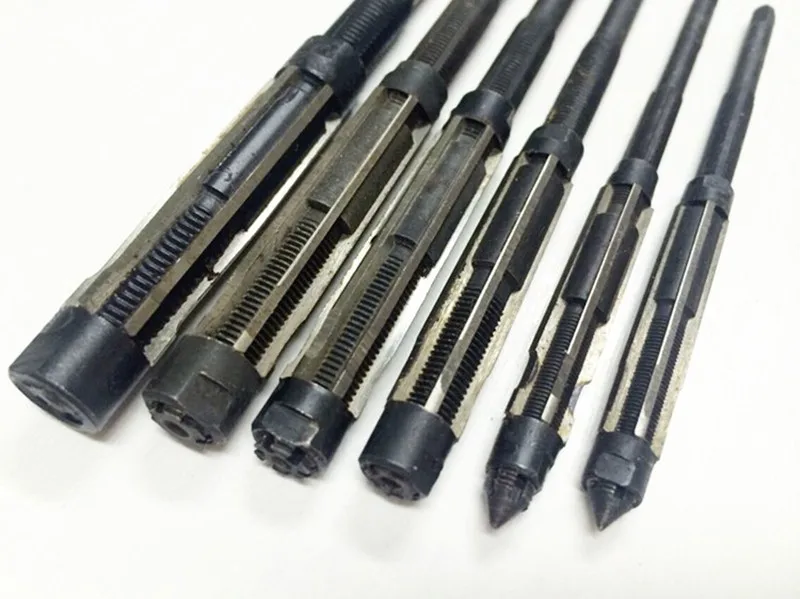

Устройство регулируемой развертки

Ознакомиться с требованиями ГОСТ к машинным разверткам можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 1672-80 Развертки машинные цельные. Типы, параметры и размеры
Скачать

Развертки, применяемые для машинной обработки, также представлены большим разнообразием моделей. Среди таких инструментов, требования к конструкции и геометрическим параметрам которых регламентирует ГОСТ 1672-80, выделяют:

  • цилиндрические машинные с коническим хвостовиком и насадными зубьями;
  • со вставными зубьями;
  • с напаянными пластинами из твердого сплава в качестве режущих зубьев.

Развертки машинные цельные

Стандарт описывает не только цилиндрические развертки, ГОСТ 1672-80 также оговаривает требования к инструменту конического типа. Такие развертки, при помощи которых обрабатываются конусные поверхности, тоже представлены в большом разнообразии моделей. В частности, развертки конические используются для обработки отверстий:

  • для конусных штифтов;
  • предназначенных для нарезания конусной резьбы;
  • выполненных по стандарту «конус Морзе»;
  • метрических конусных;
  • с конусностью 1:30 и др.

Развертка для окончательной обработки конических отверстий в изделиях из конструкционной стали и чугуна

Из разверток машинного типа наибольшее распространение получили мелкоразмерные инструменты с утолщенным хвостовиком, требования к характеристикам которых также указывает ГОСТ 1672-80.

В ГОСТе на развертки оговариваются не только геометрические параметры самого инструмента, но и поля допусков отверстий, которые можно обрабатывать с его помощью.

Различия между ручными и машинными развертками

Инструмент, используемый для выполнения развертывания, как уже говорилось выше, может быть ручным или машинным. К наиболее важным параметрам, на которые ориентируются при выборе разверток, относятся тип и калибр их режущей части, количество зубьев и их направленность, углы резания и неравномерность шага расположения зубьев, а также профиль канавок и конфигурация зажимной части инструмента.

Рабочая часть ручного инструмента имеет цилиндрическую форму, режущие зубья, которые на ней располагаются, отличаются острыми гранями по всей своей длине. Выпускается такой инструмент в диапазоне диаметров 3–58 мм, с шагом, соответствующим 1 мм. Кроме того, ручные инструменты для развертывания могут выпускаться с шагом, равным 3,5; 4,5; 6,5 (вплоть до 15,5 мм). Специалисты, как правило, стараются иметь в своем распоряжении целый набор разверток, чтобы выполнять при помощи такого инструмента обработку отверстий любого диаметра.

Ручная коническая развертка

Вопрос о том, как сделать развертку отверстия при помощи ручного инструмента, как правило, не возникает. Для этого необходимо иметь в своем распоряжении не только сам инструмент, но и вороток, в котором он фиксируется посредством своего хвостовика с квадратным поперечным сечением конечной части.

Передний конец рабочей части ручных разверток – заход – отличается меньшим диаметром, чем размер поперечного сечения основной режущей части. Такая особенность конструкции нужна для того, чтобы обеспечить более легкий заход инструмента в обрабатываемое отверстие. Заметить эту разницу в диаметрах основной рабочей части и переднего конца инструмента можно даже на фото ручной развертки.

Точность геометрических параметров обрабатываемого отверстия, а также чистота формируемой поверхности зависят от того, какое количество режущих зубьев имеется на рабочей поверхности развертки. Качество выполняемой обработки будет тем выше, чем большим количеством зубьев оснащена развертка. Между тем использование инструмента с большим количеством режущих зубьев имеет и свои минусы, основной из которых заключается в том, что в таком случае затрудняется отвод стружки из зоны обработки.

Точность изготовления отверстий развертыванием

Преимущественное большинство разверток, используемых для ручной обработки, имеют режущие зубья прямой формы, но есть и модели инструментов, рабочие зубья которых расположены по винтовой линии. Применение инструмента с винтовым расположением режущих зубьев целесообразно в тех случаях, когда отверстия, которые необходимо обработать, сформированы прерывистой поверхностью по своей длине.

Задаваясь вопросом о том, как сделать развертку отверстия при помощи инструмента машинного типа, следует иметь в виду, что для этого необходимо использовать уже не вороток, а оборудование, в шпинделе которого и фиксируется с помощью своего хвостовика такой инструмент. Конусные хвостовики стандартизированы, и их геометрические параметры зависят от диаметра самой развертки.

Рабочая часть машинной развертки, оснащенной твердосплавными напаиваемыми пластинами

Для изготовления машинного инструмента, который в процессе обработки испытывает значительные механические нагрузки, используется быстрорежущий металлический сплав. Лучшим по качеству использованного металла считается машинный инструмент, сделанный еще в советские времена, но найти его в свободной продаже сегодня достаточно проблематично.

Зачем необходимы развертки регулируемого типа? Такой вопрос часто возникает у начинающих специалистов по металлообработке. При помощи такого инструмента с регулируемым диаметром рабочей части выполняют обработку отверстий, размеры поперечного сечения которых соответствуют не целому числу (допустим, 10 или 16 мм), а дробному значению. Диметр рабочей части такого инструмента изменяется достаточно просто, для этого используются обычные гаечные ключи, при помощи которых ослабляют и закручивают регулировочные гайки, специально предусмотренные в конструкции развертки.

Розгортки ручні конічні | ТОВ “Інструмент-Сервіс”

Розгортка конічна 1:20 Ф 6 ц/х Р18 130/100 New

В наявності

120,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 6 мм

Хвостовик циліндричний

Марка сталі Р18

Загальна довжина 130 мм

Робоча довжина 100 мм

ГОСТ 10080-71

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:30 Ф 13 ц/х №2 чистова

В наявності

54,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 13 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 16 к/х №1 чорнова

В наявності

48,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 16 мм

Хвостовик конический

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 16 ц/х №2 чистова

В наявності

48,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 16 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 19 ц/х №1 чорнова

В наявності

108,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 19 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 19 ц/х №2 чистовая 150/102

В наявності

60,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 19 мм

Хвостовик циліндричний

Загальна довжина 150 мм

Робоча довжина 102 мм

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 22 ц/х №1 чорнова

В наявності

48,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 22 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 22 ц/х №2 чистова

В наявності

66,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 22 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 27 ц/х №2 чистова

В наявності

66,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 27 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 40 ц/х №2 чистова

В наявності

90,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 40 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:30 Ф 60 ц/х №1 чорнова

В наявності

114,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 60 мм

Хвостовик циліндричний

Розгортки ручні конічні конусністю 1:30 ГОСТ 11184-84 призначені для попередньої і чистової обробки посадочних отворів насадних зенкерів і розгорток.

Детальніше про товар

Розгортка конічна 1:50 Ф 1 ц/х 9ХС 46/28

В наявності

120,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 1 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 46 мм

Робоча довжина 28 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 1 ц/х 9ХС 53/28 спіральна

В наявності

14,40 грн

Виробник: Інструмент виробництва СРСР

Діаметр 1 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 53 мм

Робоча довжина 28 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 1,2 ц/х 9ХС 55/35

В наявності

14,40 грн

Виробник: Інструмент виробництва СРСР

Діаметр 1,2 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 55 мм

Робоча довжина 35 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 1,2 ц/х 9ХС 60/35

В наявності

14,40 грн

Виробник: Інструмент виробництва СРСР

Діаметр 1,2 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 60 мм

Робоча довжина 35 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 1,5 ц/х 9ХС 62/38 спіральна

В наявності

14,40 грн

Виробник: Інструмент виробництва СРСР

Діаметр 1,5 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 62 мм

Робоча довжина 38 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 2 ц/х 9ХС 62/28

В наявності

120,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 2 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 62 мм

Робоча довжина 28 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 2 ц/х Р6М5 75/45 спіральна

В наявності

36,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 2 мм

Хвостовик циліндричний

Марка сталі Р6М5

Загальна довжина 75 мм

Робоча довжина 45 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 2,5 ц/х 9ХС 68/38

В наявності

120,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 2,5 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 68 мм

Робоча довжина 38 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 2,5 ц/х Р6М5 85/50 спіральна

В наявності

48,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 2,5 мм

Хвостовик циліндричний

Марка сталі Р6М5

Загальна довжина 85 мм

Робоча довжина 50 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 3 ц/х 9ХС 70/40 (ВІЗ)

В наявності

36,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 3 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 70 мм

Робоча довжина 40 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 3 ц/х 9ХС 80/58 (ВІЗ)

В наявності

36,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 3 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 80 мм

Робоча довжина 58 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 4 ц/х 9ХС 85/58 (ВІЗ)

В наявності

60,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 4 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 85 мм

Робоча довжина 58 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 5 ц/х 9ХС 100/73 (ВІЗ)

В наявності

38,40 грн

Виробник: Вінницький інструментальний завод

Діаметр 5 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 100 мм

Робоча довжина 73 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 8 ц/х 9ХС 135/95 (ВІЗ)

В наявності

72,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 8 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 135 мм

Робоча довжина 95 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 10 ц/х 9ХС 150/115

В наявності

74,40 грн

Виробник: Інструмент виробництва СРСР

Діаметр 10 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 150 мм

Робоча довжина 115 мм

ГОСТ 11177-84

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Розгортка конічна 1:50 Ф 10 ц/х 9ХС 215/175 (ВІЗ)

В наявності

78,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 10 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 215 мм

Робоча довжина 175 мм

ГОСТ 11177-84

Розгортки ручні конічні конусністю 1:50 ГОСТ 11177-84 призначені для обробки отворів під конічні штифти.

Детальніше про товар

Розгортка конічна 1:50 Ф 12 ц/х 9ХС 255/210 (ВІЗ)

В наявності

132,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 12 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 255 мм

Робоча довжина 210 мм

ГОСТ 11177-84

Розгортки ручні конічні конусністю 1:50 ГОСТ 11177-84 призначені для обробки отворів під конічні штифти.

Детальніше про товар

Розгортка конічна 1:50 Ф 20 ц/х 9ХС 270/220

В наявності

156,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 20 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 270 мм

Робоча довжина 220 мм

ГОСТ 11177-84

Розгортки ручні конічні конусністю 1:50 ГОСТ 11177-84 призначені для обробки отворів під конічні штифти.

Детальніше про товар

Розгортка конічна 1:50 Ф 20 ц/х 9ХС 310/250 (ВІЗ)

В наявності

168,00 грн

Виробник: Вінницький інструментальний завод

Діаметр 20 мм

Хвостовик циліндричний

Марка сталі 9ХС

Загальна довжина 310 мм

Робоча довжина 250 мм

ГОСТ 11177-84

Розгортки ручні конічні конусністю 1:50 ГОСТ 11177-84 призначені для обробки отворів під конічні штифти.

Детальніше про товар

Розгортка конічна 1:20 Ф 4 ц/х Р6М5 115/85 New

Немає в наявності

120,00 грн

Виробник: Інструмент виробництва СРСР

Діаметр 4 мм

Хвостовик циліндричний

Марка сталі Р6М5

Загальна довжина 115 мм

Робоча довжина 85 мм

ГОСТ 10080-71

Розгортки конічні призначаються для попередньої та остаточної обробки конічних отворів, а також для отримання отвору з циліндричного отвору з необхідною конусністю, точністю і якістю поверхні.

Детальніше про товар

Развертка по металлу коническая в Ижевске: 207-товаров: бесплатная доставка, скидка-33% [перейти]

Партнерская программаПомощь

Ижевск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Мебель и интерьер

Мебель и интерьер

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Развертка по металлу коническая

Коническая машинная развертка CNIC 59608 Тип: машинные, Класс товара: Профессиональный, Сталь: 9ХС

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31876 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 68070 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31877 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31875 Тип: морзе, Форма: цилиндрическая, Класс товара: Профессиональный

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31023 Тип: морзе, Форма: цилиндрическая, Сталь: 9ХС

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 48498 Тип: морзе, Форма: цилиндрическая, Сталь: 9ХС

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31871 Тип: морзе, Форма: цилиндрическая, Сталь: 9ХС

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка CNIC 59606 Тип: машинные, Класс товара: Профессиональный, Форма:

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 48497 Тип: морзе, Форма: цилиндрическая, Класс товара: Профессиональный

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 68074 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 68072 Тип: ручные, Форма: коническая, Сталь: Р6АМ5

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 48496 Тип: морзе, Сталь: 9ХС, Класс товара: Профессиональный

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка CNIC 59609 Тип: машинные, Сталь: 9ХС, Класс товара: Профессиональный

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 68069 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

17 386

Коническая машинная развертка ИНСТУЛС 5 Тип: машинные, Диаметр (мм): 25, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 00001378534 Тип: машинные, ГОСТ: 6226-71, Форма: коническая

В МАГАЗИНЕще цены и похожие товары

Коническая ручная развертка KING TONY 7E61001 Тип: ручные, Вес нетто: 0. 070, Форма: коническая

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 00001378533 Тип: машинные, Форма: коническая, Сталь: P6M5

В МАГАЗИНЕще цены и похожие товары

25 406

Коническая машинная развертка ИНСТУЛС 2 Тип: машинные, Диаметр (мм): 60, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31873 Тип: морзе, Класс товара: Профессиональный, Форма: цилиндрическая

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 3 Тип: машинные, Диаметр (мм): 12, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Коническое сверло-развертка FORCE 9U0901 Тип: ручные, Диаметр (мм): 10, Форма: коническая

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 1 Тип: машинные, Сталь: HSS, Диаметр (мм): 32

В МАГАЗИНЕще цены и похожие товары

Ручная коническая развертка ИНСТУЛС 00001220076 Тип: ручные, Форма: коническая, Класс товара:

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 6 Тип: машинные, Диаметр (мм): 5, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Коническая развертка CNIC 31872 Тип: морзе, Форма: цилиндрическая, Сталь: 9ХС

В МАГАЗИНЕще цены и похожие товары

Коническая машинная развертка ИНСТУЛС 00001378531 Тип: машинные, Сталь: P6M5, Форма: коническая

В МАГАЗИНЕще цены и похожие товары

2 страница из 4

Развертки по металлу : конструкция, классификация, применение

В продаже можно встретить просто огромное количество различных металлорежущих инструментов. Довольно часто применяются развертки по металлу – инструмент, который предназначен для предварительного просверливания отверстий и доведения их показателя шероховатости до требуемого уровня. Существуют различные типы разверток, все они предназначены для проведения определенных работ. Развертыванием многие занимаются по причине того, что подобный процесс позволяет повысить точность получаемого отверстия. Рассмотрим особенности данного инструмента подробнее.

Развертки по металлу

Содержание

Конструкция развертки

В продаже встречаются самые различные варианты исполнения этого режущего инструмента, все они характеризуются своими определенными эксплуатационными качествами. Изготовление разверток – достаточно сложный процесс, так как все конструктивные части должны обладать высокой точностью. Конструкция развертки позволяет проводить обработку цилиндрических и конических отверстий. Практически все разновидности режущих инструментов имеют практически схожую конструкцию:

  1. Рабочая часть, которая отвечает за снятие металла. Она представлена сочетанием нескольких режущих кромок. Стоит учитывать, что заточка разверток должна проводиться с учетом всех особенностей геометрии.
  2. Переходная шейка также является важной частью геометрии. Она предназначена для распределения возникающей нагрузки.
  3. Хвостовик предназначается для фиксации режущего инструмента в воротке или патроне. Особенности этого элемента определяют надежность крепления и область применения изделия. К примеру, варианты исполнения, предназначенные для ручного применения имеют особый хвостовик, подходящий для фиксации в воротке.

Конструкция ручной развертки

Рассматривая чертежи разверток, уделяют больше всего внимания особенностям рабочей части. Она состоит из нескольких частей:

  1. Главная режущая кромка, которая и проводит снятие металла. Она может иметь различную форму, при изготовлении применяют металл с повышенной точностью.
  2. Ленточки, предназначенные для отвода стружки с места резания.
  3. Передняя и задняя поверхность, затыловочная. Именно они определяют геометрические особенности рабочей части.

Маркировка определяет основные параметры инструмента. Помимо вышеуказанных элементов также выделю следующие:

  1. Задний конус.
  2. Заборную часть, которая называется режущей.
  3. Часть, отвечающая за калибровку инструмента перед его применением.

    Конструкция сверл

Между всеми зубьями есть канавки, которые характеризуют режущую кромку. Кроме этого, канавки обеспечивают образование и отведение стружки. Ручные варианты исполнения имеют равномерное расположение зубьев по всей цилиндрической поверхности, за счет чего обеспечивается требуемое качество обработки.

Особенности обработки развертыванием

При сверлении есть вероятность того, что размеры будут существенно отличаться от тех, которые нужно было получить. Это связано с тем, что на момент механической обработки оказывается высокой давление на заготовку, материал и сама режущая часть могут нагреваться и деформироваться. Именно поэтому многие решают пользоваться разверткой для достижения высокого качества получаемых отверстий.

К особенностям проводимой обработки можно отнести нижеприведенные моменты:

  1. Можно достигнуть точности обработки, которая будет соответствовать квалитету в диапазоне от 6-9. Столь точные отверстия требуются при получении ответственных изделий.
  2. Показатель шероховатости может находится в диапазоне от 0,32 до 1,25 мкм.
  3. Рассматривая особенности приспособлений, предназначенных для развертывания, отметим то, что на поверхности есть около 4-14 режущих кромок. За счет этого существенно повышается качество обработки и точность размеров. Именно большое количество режущих кромок определяет то, что при резании не происходит деформации инструмента или заготовки.
  4. При обработке отверстия изделие вращается вокруг своей оси, а также ему придается возвратно-поступательное движение. За счет этого обеспечивается удаление кромки, которая может снизить качество поверхности.

В целом можно сказать, что сверло в применении не отличается существенно от рассматриваемого изделия. В обоих случаях оказывается вращение и возвратно-поступательное движение. Однако, в случае развертывания проводимая обработка является финишной, предусматривает высокую скорость вращения.

Классификация инструмента

Классификация разверток может проводится по самому большом количеству различных признаков.

Некоторые виды разверток по ГОСТ

Рассматривая виды разверток следует учитывать, что классификация проводится согласно ГОСТ:

  1. Материал, применяемый при изготовлении основной части изделия.
  2. Конструктивные особенности режущей кромки и лент, а также их расположение относительно друг друга.
  3. Тип отверстия, которое может подвергаться обработке.
  4. Способ закрепления в воротке или станке.
  5. Возможность регулирования по размерам отверстия, которое будет подвержено обработке.

Развертка ручная имеет свои определенные особенности, которые позволяют закреплять инструмент в специальном воротке. Современная развертка машинная имеет свои конструктивные особенности, которые нужно учитывать при выборе инструмента.

Скачать ГОСТ 7722-77

Наибольшей популярностью пользуются следующие варианты исполнения:

  1. Раздвижная развертка получила весьма большое распространение, так как может применяться для обработки отверстий различного диаметра. Развертка разжимная с шариком позволяет достигать высокой точности размеров и требуемых показателей шероховатости поверхности.
  2. Варианты исполнения с коническим хвостовиком также получили широкое распространение по причине высокой универсальности. Зубья могут быть выполнены в насадном виде.
  3. Развертка винтовая может иметь напаянные пластины. Изготавливаются они при применении твердых сплавов, которые могут выдерживать длительное механическое воздействие и при этом не перегреваться.
Раздвижные развертки
Винтовая развертка

Как ранее было отмечено, рассматриваемый инструмент можно применять для обработки конических отверстий. Комбинированная развертка может применяться для работы со следующими типами отверстий:

  1. Конусные штифты.
  2. Метрические конусы.
  3. Резьба, которая находится на конической поверхности.
  4. Поверхности, выполненные по стандарту «конуса Морзе».

В ГОСТе указывается класс точности развертки. Она зависит от геометрических параметров и типа применяемого материала при изготовлении.

Ступенчатые развертки применяются для получения более качественных отверстий. К примеру, двухступенчатая развертка может разделить припуск, увеличив качество поверхности.

По способу использования выделяют следующие варианты исполнения изделий:

  1. Ручные – вариант исполнения, который предназначен для ручной обработки деталей. С рабочей частью, как правило, применяется и вороток. Он предназначен для передачи вращения. Стоит учитывать, что ручной вариант исполнения предназначен для снятия меньшего слоя.
  2. Механический – для применения со станками или устройством, которое питается от электричества. За счет его применения можно существенно ускорить обработку.

    Типы разверток по металлу

Твердосплавные развертки по металлу сегодня получили весьма широкое распространение. Это связано с тем, что применяемые твердые сплавы могут выдержать длительную эксплуатацию и при этом поверхность не изнашивается. Как правило, именно износ режущей кромки становится причиной снижения качества поверхности.

Скачать ГОСТ 13598-851672-80

По виду обрабатываемого отверстия

Обрабатываемые отверстия могут иметь самую различную геометрию поверхностей. Большее распространение получили:

  1. Цилиндрические отверстия. Они характеризуются тем, что две поверхности находятся параллельно относительно друг друга.
  2. Конические отверстия. В этом случае образованная полость может сужаться. При этом угол наклона может существенно отличаться.

Развертка коническая подбирается для каждой заготовки. Это связано с тем, что наконечник должен соответствовать форме конуса. Конусная поверхность довольно сложна в обработке, и только при применении соответствующего изделия можно достигнуть требуемой формы и качества.

Развертка цилиндрическая имеет более простую форму, встречается подобный инструмент довольно часто.

Ручные развертки

Развертки ручные

Следует учитывать, что развертка ручная цилиндрическая существенно отличается от машинной развертки. Проводя работы вручную можно достигнуть высокую точность. При выборе изделия уделяется внимание следующим моментам:

  1. Тип режущей части.
  2. Калибр.
  3. Количество зубьев и равномерность распределения.
  4. Профиль канавок.
  5. Конфигурация зажимной части.

Развертка ручная коническая получила широкое распространение. Ручные инструменты характеризуются своей относительно невысокой стоимостью. При этом их можно назвать универсальным вариантом исполнения. В продаже есть вариант исполнения с гладким направляющим диаметром. Кроме этого, спиральная развертка постепенно снимает оставленные припуск, за счет чего повышается качество поверхности.

Ручной инструмент имеет цилиндрическую форму. К особенностям можно отнести нижеприведенные моменты:

  1. Режущие зубья имеют острые грани по всей длине. За счет этого можно существенно повысить эффективность работы.
  2. Диаметр рабочей части может варьировать в диапазоне от 3 до 58 мм. При этом шаг составляет около 1 мм. Кроме этого, ручные инструменты выпускаются с шагом 3,5; 4,5; или другие дробные показатели.
  3. Можно приобрести и специальные наборы, которые представлены с сочетанием инструментов различного диаметра. За счет этого не возникает проблем с обработкой отверстий различного диаметра.
  4. Отличительной особенностью можно назвать то, что хвостовик должен подходить к воротку. Эта часть предназначена для передачи вращения и усилия. Для подобного крепления хвостовик должен иметь квадратное поперечное сечение конической части.
  5. Передняя поверхность рабочей части ручного инструмента обладает меньшим диаметром, чем диаметр поперечного сечения основной части. За счет этого обеспечивается более легкий заход инструмента в заранее подготовленное отверстие.
  6. Увеличить качество полученной поверхности можно путем приобретения и использования инструмента с большим количеством режущих кромок.

При изготовлении основной части инструмента могут использовать различные металлы. Как правило, они характеризуются достаточно большой твердостью и износостойкостью, но не рассчитаны на работу с высокой скоростью резания.

Машинные развертки

Появление различных станков позволяет существенно повысить производительность труда. Сверлильный станок с низким показателем скорости вращения шпинделя позволяет получать качественные отверстия за меньшее количество времени. ГОСТ также определяет классификацию инструмента по достаточно большому количеству различных признаков. Развертка машинная цилиндрическая характеризуется следующими особенностями:

  1. Инструмент имеет большое количество режущих кромок. Стоит учитывать, что при увеличении этого показателя существенно повышается качество поверхности.
  2. При изготовлении режущей части применяются твердосплавные металлы, которые могут выдерживать воздействие высокой температуры.
  3. Режущая часть может иметь довольно большую длину.

    Конические развертки

Есть также коническая развертка машинная, которая предназначена для использования станков. Выполняется машинное развертывание в случае, когда нужно обеспечить высокую производительность. Стоит учитывать, что из-за большого количества режущих кромок важно точно регулировать скорость вращения.

При изготовлении инструмента применяется специальная быстрорежущая сталь, которая может выдерживать длительное механическое воздействие и перепаду температуры. За счет специального хвостовика инструмент может крепиться в различной оснастке для станков.

Применение разверток

При использовании обычного сверла добиться высокой точности и качества поверхности практически невозможно. Это связано с особенностями рабочей части, которая имеет относительно небольшое количество режущих кромок. Применение рассматриваемых изделий позволяет существенно повысить качество отверстия и довести все показатели до требуемых. Область применения инструмента обширная:

  1. Машиностроительная отрасль.
  2. Производств точных изделий.
  3. Изготовление бытовой техники и различной электроники.
  4. Станкостроение.

Отметим, что применяемый вороток подходит для различных ручных инструментов. Кроме этого, изделие машинного типа подходит практически для всех патронов, может применяться при выполнении промежуточной операции.

В заключение отметим, что следует отдавать предпочтение исключительно продукции известных производителей. Это можно связать с тем, что они гарантируют высокое качество производства и длительный срок службы изделия. Однако, за счет контроля качества на каждом этапе производства и применения качественных материалов существенно повышается стоимость изделия.

назначение, виды, особенности и тонкости работы

Для получения отверстий обычно используют метод сверления. Но их стенки в таком случае могут быть неровными даже тогда, когда используются инструменты самых лучших марок. И не только стенки отверстия могут быть далеки от идеала, но и его размер. Это уже довольно серьёзная проблема. Для достижения идеально точного результата необходима ручная развёртка. Что она собой представляет, мы и рассмотрим в этой статье.

  • Принцип действия
  • Разновидности инструмента
  • Особенности развёртывания отверстий
  • Тонкости работы

Принцип действия

Развертка по металлу — это металлорежущий инструмент, имеющий ось вращения и предназначенный для устранения шероховатостей с внутренней поверхности отверстий при финальной обработке. С его помощью также можно идеально подогнать размер под необходимый.

Инструмент имеет диапазон от трёх до шестидесяти миллиметров, и с его помощью можно добиться гораздо большей чистоты поверхности, нежели сверлением. Развёртка должна иметь диаметр несколько меньший, чем окончательный размер обрабатываемого отверстия. Инструмент обладает режущими кромками, которых, в зависимости от его разновидности, бывает от четырёх до четырнадцати, чем и обеспечивается высокое качество обработки. Работа совершается за счёт вращения инструмента вокруг своей оси и одновременно поступательного движения вдоль оси отверстия.

Разновидности инструмента

Существует три базовых вида инструмента развёртки: цилиндрическая, коническая и регулируемая. Рассмотрим каждую из этих разновидностей.

  1. Цилиндрическая. Используется для отверстий, имеющих цилиндрическую форму. Таким инструментом можно работать с помощью дрели (на малых оборотах) или ворота. Бывает цельным или регулируемым.
  2. Коническая. Подразделяется на три категории: черновые, чистовые и промежуточные. Черновая срезает стружку зубьями режущей кромки. У такого инструмента зубья расположены по всей линии. Промежуточная режет стружку меньших размеров, а чистовая работает всей площадью. С помощью такой развёртки отверстие из цилиндрического превращается коническое.
  3. Регулируемая. Существует два основных типа, которые встречаются на современном рынке — это разжимные и раздвижные модели. Оба они работают по принципу движения вверх или вниз, сужая или расширяя диаметр отверстия. Различие состоит как по типу осуществления затяжки, так и по диапазону размеров. Разжимная развёртка имеет верхнюю и нижнюю гайки, с помощью которых диаметр отверстия изменяют от 0,25 до 3 миллиметров. Раздвижные развёртки снабжены винтом, и при его затяжке приводится в движение специальный шарик, находящийся внутри корпуса, раздвигающий режущие части. Этот тип конструкции считается более точным, позволяющим увеличивать диаметр отверстия в пределах от 0,15 до 0,5 миллиметров. Регулируемая развёртка состоит из корпуса и ножей, представляющие собой вставные тонкие пластины, изготовленные из инструментальных сталей. Режущие пластины являются съёмными, их можно затачивать и впоследствии заменять новыми. Этот тип инструмента позволяет изменять диаметр отверстий на десятые и сотые доли миллиметра и является более экономичным из-за возможной замены ножей.

Особенности развёртывания отверстий

Расточку целесообразно проводить поэтапно — вначале черновой развёрткой, затем чистовой. Перед развёртыванием торцевую часть отверстия обязательно обтачивают, чтобы не затупить инструмент, особенно важно это при работе с деталями из чугуна. В процессе работы не помешает руководствоваться принципом «тише едешь — дальше будешь», и чем медленней и равномерней будет осуществляться подача инструмента в отверстие, тем более высокого качества будет полученный результат. Именно поэтому рекомендуется работать не дрелью, а воротком, чтобы иметь возможность более точно контролировать рабочий процесс.

Тонкости работы

Одной из важных составляющих процесса, как правило, является применение смазки и охлаждения, что оказывает немалое влияние на степень точности развёртываемого отверстия. В противном случае отверстия получаются неровными и шероховатыми, не исключены также защемление и поломка развёртки. Поэтому при работе с изделиями из стали, меди и алюминия применяют различные смазочные вещества:

  • стальные детали смазывают минеральным маслом;
  • медные — эмульсией с маслом;
  • алюминиевые — скипидаром с керосином;
  • дюралюминиевые — сурепным маслом.

Исключение составляют бронза, чугун — с этими материалами можно работать «всухую».

Категорически запрещается вращать развёртку в обратном направлении, так как это ведёт к поломке зубьев и появлению задиров. Для получения более качественного результата используют так называемый вариант машинно-ручного развёртывания. Заключается он с том, что в зависимости от размеров обрабатываемой детали в патрон сверлильного станка устанавливают или деталь, или саму развёртку.

Например, при закреплении развёртки в шпинделе токарного станка мелкие детали во время обработки держат в руках или специальных приспособлениях, и наоборот, довольно крупные детали, которые трудно удерживать в руках, вставляют в патрон, а развёртку держат руками.

Развертки от HMT для расширения отверстий меньшего диаметра

Развертки для изготовления от Holemaker Technology: Продолжайте работу, когда соединение меньшего размера.

Наш ассортимент конических разверток предназначен для стальных конструкций и мостов, где необходимо увеличить или совместить отверстия. Доступны диаметры от 8 до 39 мм.

Этот тип разверток имеет коническую часть для расширения отверстия, а затем прецизионный размер готового отверстия. Этот тип развертки также может называться автомобильной разверткой или разверткой моста.

Преимущества развёртки для изготовления

  • Идеально подходит для монтажа стальных конструкций и мостов
  • Идеально подходит для модификации и увеличения отверстий
  • Ударопрочный — крепится непосредственно к ударному гайковерту
  • Может использоваться с любой стандартной магнитной дрелью
  • Доступны промежуточные размеры
  • Уникальная конструкция с 6 зубьями для более быстрой и плавной резки
  • Подготовьте отверстия для установки TCB и болтов с фрикционными зажимами

Ассортимент разверток для изготовления

Развертка ImpactaMag 14–39 мм (окончательный размер)

Развертка ImpactaMag™ HSS — это уникальная развертка двойного назначения для расширения и выравнивания отверстий в металлах и твердых материалах.

Специально разработанная геометрия режущей кромки позволяет использовать инструмент в ударном гайковерте или магнитной дрели. При использовании в ударном гайковерте он закрепляется в специальном адаптере, что упрощает управление инструментом, применение правильной скорости подачи и извлечение из готового отверстия, что увеличивает срок службы инструмента. Эта развертка также подходит для стандартного хвостовика Weldon 19.Магнитная сверлильная оправка 0,05 мм (3/4 дюйма).

Развертка VersaDrive 8–26 мм (окончательный размер)

Развертки VersaDrive® — это идеальный инструмент для выравнивания отверстий и расширения для слесарей и монтажников металлоконструкций, позволяющий выполнять работу, когда отверстие смещено или имеет неправильный размер для крепления

Обладая специально разработанной геометрией режущей кромки с 6 зубьями и титановым покрытием, развертки VersaDrive® полностью рассчитаны на ударную вязкость и работают быстрее всего при использовании с ударным гайковертом, обеспечивая максимальную производительность резки практически без электроинструмента отдача

Импульсная развертка ImpactaCut 14 и 39 мм (готовый размер)

Ударная развертка HMT ImpactaCut™ предназначена для выравнивания и расширения существующих отверстий в конструкционной стали, мостостроении, судостроении и других отраслях тяжелой промышленности. Они имеют специальный шестигранный хвостовик для использования с аккумуляторными, электрическими или пневматическими ударными гайковертами.

Некоторые размеры этого продукта в настоящее время сняты с производства — заказы на снятые с производства размеры будут обновлены до эквивалентных разверток ImpactaMag или VersaDrive® с соответствующим адаптером.

Развертка ударного действия ImpactaMag™ (501020)

ИЗМЕНИТЬ ИЛИ УВЕЛИЧИТЬ ОТВЕРСТИЯ Развертка ImpactaMag™ HSS — это уникальная развертка двойного назначения для увеличения …

Посмотреть продукт

Ударная развертка VersaDrive® – метрическая (501030)

Продолжайте работу, если размер соединительного отверстия слишком мал Развертки VersaDrive® имеют запатентованную. ..

Посмотреть продукт

Ударные развертки VersaDrive® — размеры в дюймах (501040)

Продолжайте работу, если размер соединительного отверстия слишком мал Развертки VersaDrive® идеально подходят для…

Посмотреть продукт

Развертка ударного действия ImpactaCut™ (501010)

Ударная развертка HMT ImpactaCut™ имеет специальный шестигранный хвостовик для использования с аккумулятором, электрическим или пневматическим…

Посмотреть продукт

Ударный адаптер VersaDrive® ImpactaMag (00200)

Ударный адаптер ImpactaMag подключается к ударным гайковертам, открывая их для использования ImpactaMa. ..

Посмотреть продукт

Наборы разверток ImpactaMag™ (501020)

(Полезное примечание: адаптер ударной головки для соединения развертки ImpactaMag™ с ударным гайковертом …

Посмотреть продукт

Развертки с коническими штифтами – KBC Tools & Machinery

Развертки с коническими штифтами используются для окончательной обработки, придания формы или увеличения размера отверстий для почти идеальной посадки при вставке конических штифтов в заготовку. Эти конические развертки изготавливаются с конусностью 1/4 дюйма на фут. Наши развертки с коническими штифтами изготовлены из быстрорежущей стали, которая обеспечивает хорошую износостойкость при обычных работах по развёртыванию. Они бывают метрических или числовых размеров, и их можно купить со спиральными канавками, прямыми канавками или спиральными левосторонними канавками.

Режущие инструменты/развертки/развертки с коническими штифтами

Просмотр страницы 1 из 9 (105 результатов)

Сортировать по:

  • Лучшее совпадение
  • Цена: сначала самая высокая
  • Цена: сначала самая низкая

Вид:

  • 12
  • 24
  • 42

59,59 долларов США

Обычная цена: 59,59 долларов США.

6 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

43,13 доллара США

Обычная цена: $43,13.

3 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

$74,92

Обычная цена: $74,92

Нет в наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

$13,88

Обычная цена: 55,50 долларов США.

14 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

179,33 доллара США

Обычная цена: $179,33.

1 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

21,72 доллара США

Обычная цена: 21,72 доллара США.

1 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

27,57 долларов США

Обычная цена: 27,57 долларов США.

2 В наличии*

Единица измерения: шт.

КОЛ-ВО:

Добавить в корзину

16,50 долларов США

Обычная цена: $16,50

4 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

20,34 доллара США

Обычная цена: $20,34

3 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

25,61 доллара США

Обычная цена: $25,61.

1 В наличии*

Единица измерения: шт.

КОЛ-ВО:

Добавить в корзину

41,15 доллара США

Обычная цена: $41,15

3 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

16,50 долларов США

Обычная цена: $16,50

2 В наличии*

Единица измерения: шт.

Кол-во:

Добавить в корзину

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • СЛЕДУЮЩИЙ ”

Не видите то, что вам нужно?
Нажмите здесь, чтобы сообщить нам, и мы поможем вам найти то, что вы ищете.

Конические развертки – La Belle Note

Содержание :

В области изготовления деревянных духовых инструментов особенно важно сложной для многих мастеров-любителей, я хочу поговорить о стволе.
Отверстие – это внутренняя часть инструмента, оно определяет акустический характеристики инструмента.
Таким образом, растачивание инструмента представляет собой сложную задачу для любителя, и это требует определенного количества ноу-хау и инструментов.

Среди духовых инструментов можно выделить два больших семейства:

  1. Флейты.
    Канал ствола приблизительно цилиндрический, слегка сужающийся на самом деле флейты, по вопросу о компенсации более высокой октавы, которая иначе будет слишком плоско.

  2. Тростниковые инструменты.
    Язычковые инструменты по-прежнему делятся на два подсемейства:

  • Семейство кларнетов с цилиндрическим отверстием и простыми тростями.
    Цилиндрическое отверстие выполнить проще, но эти инструменты имеют, из-за этого цилиндрического отверстия особая характеристика, которая заключается в том, что они не производите октаву с той же самой аппликатурой. С изменением реестра (дуя сильнее) мы получаем октаву + квинту, а не простую октаву как на флейтах или гобоях.

Сначала изготавливается цилиндрическое отверстие путем черновой обработки отверстия с помощью обычные инструменты (длинные сверла, «D-биты» или «ружейные сверла»).
См. другую статью, посвященную длинным отверстиям бурение.
Финишная обработка достигается с помощью машинной развертки, которые являются обычными инструментами, легко найти в любом диаметре.

  • Семейство гобоев, , с коническим отверстием и двойным язычком.
    Наклон конуса рассчитан таким образом, чтобы инструмент попадал в верхнюю октаву, сохраняя ту же аппликатуру.

Коническое отверстие, однако, сделать гораздо труднее, вот что я здесь будет развиваться.
Отверстие зачернено используя те же инструменты, что и упомянутые выше (ружейные сверла, D-биты), но только меньший диаметр будет проходить от одного конца к другому.
Конус будет обработан последовательностью цилиндрических отверстий, короче и короче по мере увеличения диаметра. (см. рисунок ниже)

Ступенчатое сверление

Готовый конус получится с помощью конической развертки.
Именно этот ример является наиболее важным, поскольку он представляет собой отрицательная форма внутреннего отверстия инструмента.
Эти развертки не являются стандартными и не могут быть приобретены в коммерческих целях.
Профессиональные производители имеют эти инструменты, изготовленные профессиональными производителями инструментов но случайный производитель должен будет сделать их сам.

Информации об этом решающем этапе нет легиона в сети или в сети. литературе, но при тщательном поиске мы все же можем собрать определенное количество Информация.
После множества попыток с моей стороны, я рад возможности поделиться здесь двумя варианты изготовления этого инструмента. Есть конечно и другие.

Здесь я покажу, как я делаю конические развертки с прямыми канавками.
Как это часто бывает при изготовлении духовых инструментов, токарный станок по металлу существенное значение для этой операции.
Предлагаю два варианта изготовления флейты, фрезерование или шлифование, если не получается получить доступ к фрезерному станку.

Изготовление конической развертки осуществляется в три этапа:

  1. Обработка конуса на токарном станке по металлу.

  2. Обработка флейты.
    Я предлагаю два метода:

  • Метод измельчения

  • Второй метод, может быть, более академический, но для этого требуется доступ к фрезерному станку.

    В обоих случаях мы увидим, что необходимо сделать дополнительную оснастку, чтобы зафиксировать развертку, которая может быть очень длинной и тонкой, во время обработки.

  1. Хонингование и заточка.
    Это ручные, но важные операции.

    ПРЕДУПРЕЖДЕНИЕ: Само собой разумеется, что все, что здесь показано, должно быть уже знакомо со всеми этими инструментами и обработкой металлов в целом.
    Использование этих станков очень опасно для всех, кто не предупрежден, и требует применения строгих правил безопасности.
    Если у вас еще нет опыта в этих областях, я не рекомендую вам выполнять этот проект в одиночку, обратитесь за помощью к машинисту!

Изготовление конуса

×

– 1 –

|

– 2 –

—|—

Начнем с истории… У древних мастеров не было станки, которыми мы пользуемся сегодня. Свидетели сообщают, что один из любимых Источники старейшин для изготовления своих разверток заключались в повторном использовании клинкового оружия. Мечи, штыки… я сам рассматривал этот вариант и до сих пор в моих в мастерской целый арсенал… (Меч и рапира для фехтования, Вторая мировая война штык. ) А по правде говоря, даже если сталь конечно очень годная, размеры не казались пригодными для использования на данный момент.

|

Вот развертка, принадлежавшая легендарному мастеру Жан-Пьеру Жакобу, самый известный производитель биниусов и бомбард конца девятнадцатого, начала XX века в Бретани, Франция. Это конечно штык Наполеоновская эпоха. Близость арсеналов Бреста и Лорьяна, где некоторые металлообработка также привела к использованию длинных напильников, отожженных и изменен с конусом.

– 3 –

|

– 4 –

Приключение начинается с поставки инструментальной стали. Лично я не практиковать термообработку моих разверток. Они обслуживают меня только в небольших масштабах, поэтому износ в моем случае не проблема. К минусам я выбираю сталь, которая уже достаточно тяжело. Обработка немного более тонкая, но результат очень правильно. Здесь это предварительно обработанная сталь 42CD04T, из www.blockenstock.com/

|

Работа начинается с обработки цилиндрического хвостовика, который будет использоваться для удерживайте развертку в патроне. Мы видим на заднем плане план обработки подготовил заранее, что даст мне все размеры (промежуточные диаметры и промежуточные длины). Для простого конуса я готовлю его с помощью таблица, доступна здесь.

– 5 –

|

– 6 –

Отслеживание. Я отмечаю промежуточные длины на металлическом стержне. Личный трюк
вместо того, чтобы индивидуально измерять различные штрихи, я делаю рисунок с помощью моей программы САПР, которую я печатаю в натуральную величину, а затем ставлю метки на металл.

|

Маркировка. Используя твердосплавный наконечник в держателе инструмента, я прослеживаю на токарном станке все промежуточные шаги.

– 7 –

|

– 8 –

Существует несколько способов обработки конуса на токарном станке. Но развертки для ветра инструменты обычно длинные и имеют очень низкий наклон. Обработка между центрах, со смещенной задней бабкой или с помощью конической насадки просто здесь немыслимо. Более того, для музыкальных инструментов отверстие почти никогда не является настоящий конус. Развертка может иметь несколько секций разного уклона или раструб конец формы, поэтому нам нужно создать пользовательские профили. Именно по этой причине что я использую только ступенчатую обработку для черновой обработки своих разверток.

|

План обработки дает мне на каждом шаге точные размеры, которые необходимо соблюдать. По при этом инструмент всегда работает очень близко к оправке, что позволяет избежать вибрация или стук. Здесь я сменил режущий инструмент, чтобы взять чистовую обработку. пройти и повернуть плечо, что должно быть точно сделано, потому что угол плечо является окончательным диаметром.

– 9 –

|

– 10 –

По мере продвижения вы оттягиваете заднюю бабку назад, вытягиваете заготовку из патрона немного больше. Следует соблюдать осторожность, чтобы всегда сохранять одно и то же выравнивание кулачки патрона, чтобы максимально гарантировать концентричность каждого шага с предыдущими.

|

Нужно набраться терпения, нужно оставаться сосредоточенным…

– 11 –

|

– 12 –

Вот контур конуса. Ступени отстоят друг от друга на диаметр около полмиллиметра.

|

Отделка. Ступени можно снять, наклонив составной суппорт, но в в случае очень небольшого наклона, как здесь, я предпочитаю просто работать напильником. Смазываю заготовку синим цветом и медленно и размеренно хожу по ней. файл, токарный станок вращается с умеренной скоростью. Будьте осторожны, чтобы не удалить все синий!

– 13 –

|

– 14 –

Начинаем напильником, потом тонким напильником, и заканчиваю здесь наждаком ткань из зерна 80, 120, 240, 400 и, наконец, стальная шерсть.

|

А вот и отполированный конус. Всю эту операцию надо делать с большой осторожностью и размерами, постоянно сверенными с плоскостью обработки.

Канавка: Метод 1 – шлифовка

– 1 –

|

– 2 –

—|—

Первый способ обработки канавки. Я собираюсь использовать угловую шлифовальную машину, стационарную на поперечном столе. Вы можете посмотреть описание этого самодельного креста слайд-стол [здесь] (http://www.homemadetools.net/forum/cross-slides-grinder- support-wooden-made-13624)
Конус развертки фиксируется между центрами, устанавливается на нужной высоте, благодаря этим вертикальным опорам.

|

С одной стороны хвостовик развертки закреплен в патроне дрели, сам прикручен на удлинительной штанге. (повторное использование другого инструмента).

– 3 –

|

– 4 –

Патрон

|

С другой стороны рудиментарная мертвая точка из винта и гайки. винт заострен и входит в центральное отверстие развертки.

– 5 –

|

– 6 –

А вот шлифовальная машина установлена ​​так, чтобы обрабатывать продольно. Смотри видео установки в действии.

|

Режущее усилие направлено по оси развертки, нет деформации или вибрации.

– 7 –

|

Я работаю на улице, потому что там много искр…

| Шлифовка развертки.

Метод 2 – Фрезерование

– 1 –

|

– 2 –

—|—

Другой метод — фрезерование. Если у вас есть фрезерный станок, этот метод предпочтительнее, потому что это более точно. Основная трудность для этого фрезерования работа заключается в основном в обездвиживании куска. Ример, в своем самая тонкая часть, имеет диаметр менее 4мм… Бывают разные решения этой проблемы, но здесь, безусловно, наиболее эффективное, которое остается достаточно простым. Это приспособление появляется в статье Джона Хьюза в «Журнал Общества Шона Рида-Vol2».

|

Основная идея этого приспособления заключается в использовании небольших люнетов, просверлены отверстия ступенчатого диаметра и приварены вертикально к основанию. Если у вас большой фрезерный станок, эти опоры будут прикручены болтами прямо к стол станка, в Т-образный паз. В моем случае у меня есть фрезерная головка. станина моего токарного станка и моего стола очень узкие. В данном случае я сделал рейка из квадратной трубы с канавками по всей длине, что позволяет поддерживает. Рейка закрепляется в тисках фрезерного станка.

– 3 –

|

– 4 –

Каждая из опор имеет отверстие для прохода фрезы, обеспечивая доступ вниз к оси развертки.

|

Набор опор, которые можно прикрепить болтами на любом расстоянии вдоль рельса. очень универсален и подходит для любого уклона и длины развертки. На переднем плане, мы видим пример короткой развертки, не требующей никаких промежуточных поддерживать. В конце разъемный блок с зажимным винтом используется для фиксации хвостовой части развертки, а с другой стороны остроконечный винт и две гайки служат как мертвая точка. Этот винт является выбрасываемой деталью, так как он будет подвергаться механической обработке при фреза достигнет конца развертки.

– 5 –

|

– 6 –

Полная установка в действии.

|

Фрезерование

– 7 –

|

– 8 –

Фрезерование

|

Большой стол фрезерного станка был бы лучше, но для развертки около тридцать сантиметров, это работает довольно хорошо.

– 9 –

|

– 10 –

Чемодан раструба, укороченный.

|

Футляр очень маленькой развертки для язычкового седла.

Прямые развертки

1/3

Футляр прямой развертки.

2/3

Таким способом легко изготовить прямые развертки
нестандартных диаметров.

3/3

Для прямых разверток можно сделать несколько канавок.
В этом случае я использовал кусачки типа «ласточкин хвост».

❮ ❯

Хонингование/заточка

– 1 –

|

Хонингование. Последний этап – отшлифовать на камне поверхность флейты. Здесь я используйте алмазные камни разной зернистости.

—|—

– 2 –

|

Край должен быть очень чистым по всей длине.

– 3 –

|

Заточка. Этот шаг необходим для работы с этим типом разверток. Маленький заусенец вдоль режущей кромки должен быть приподнят, этот инструмент работает как шкаф скребок по факту. Я протираю всю дорогу, нажимая на инструмент, называемый полировщиком, сделанный из очень твердой стали.

– 4 –

|

Еще один способ сделать это с помощью полировщика треугольного сечения. Цель с образованием наружу небольшого крючковидного заусенца. Именно этот крючок будет формировать стружка (см. работу скребка шкафа).

– 5 –

|

Это долгая и кропотливая работа, но этот метод дает очень хорошие результаты.

– 6 –

|

Малая развертка с язычковым седлом.

А вот пара видеороликов, показывающих, как используются эти развертки.
См. также подробнее изготовление конического отверстия флейта.

Не стесняйтесь комментировать здесь ниже в случае возникновения каких-либо вопросов или вы можете свяжитесь со мной
также на моей странице Facebook.
Удачной обработки!

Christophe

Кобальтовые, быстрорежущие, конические и прямые твердосплавные развертки

Кобальтовые, быстрорежущие стальные (HSS) и твердосплавные развертки, предлагаемые RedLine Tools, с гордостью производятся в США. Наш широкий выбор разверток разработан, чтобы предоставить вам идеальный инструмент для различных применений. Развертки RedLine, в том числе длинные конические развертки, могут работать с широким спектром материалов: сталью, нержавеющей сталью, жаропрочными сплавами или цветными материалами.

Наш обширный ассортимент продукции включает в себя прямые развертки, правосторонние спиральные канавки, расширительные и конические развертки, а также раззенковку для винтов с колпачком. Все они разработаны для обеспечения необходимой точности.

Чтобы с легкостью точно отрегулировать размер существующих отверстий, просмотрите доступные ниже кобальтовые, быстрорежущие и твердосплавные развертки или выполните фильтрованный поиск, используя параметры, перечисленные в левой части страницы. Все наши развертки разработаны для обеспечения качества и удовлетворения требований обрабатывающей промышленности.

**Посмотрите наш раздел каталога разверток.**

Наш выбор разверток из кобальта, быстрорежущей стали и карбида

*Фотографии могут не соответствовать нашим разверткам.

Развертки

Просмотр Страница 1 из 216 (2 590 результатов)

Вид:

  • 12
  • 24
  • 42

В НАЛИЧИИ

102 Доступно с завода

Единица измерения: шт.

19,93 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

164 Доступно с завода

Единица измерения: шт.

21,20 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

91 Доступно с завода

Единица измерения: шт.

$28,93

Кол-во:

Добавить в предложение

В НАЛИЧИИ

178 Доступно с завода

Единица измерения: шт.

$38,54

Кол-во:

Добавить в предложение

В НАЛИЧИИ

95 Доступно с завода

Единица измерения: шт.

20,02 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

64 Доступно с завода

Единица измерения: шт.

18,55 долларов США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

17 Доступно с завода

Единица измерения: шт.

19,73 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

189 Доступно с завода

Единица измерения: шт.

$11,21

Кол-во:

Добавить в предложение

В НАЛИЧИИ

45 Доступно с завода

Единица измерения: шт.

23,46 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

55 Доступно с завода

Единица измерения: шт.

$27,96

Кол-во:

Добавить в предложение

В НАЛИЧИИ

49 Доступно с завода

Единица измерения: шт.

22,76 доллара США

Кол-во:

Добавить в предложение

В НАЛИЧИИ

63 Доступно с завода

Единица измерения: шт.

$12,86

Кол-во:

Добавить в предложение

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • СЛЕДУЮЩИЙ ”

Не видите то, что вам нужно?
Нажмите здесь, чтобы сообщить нам, и мы поможем вам найти то, что вы ищете.

Развертки – быстрорежущая сталь

Прецизионные развертки из быстрорежущей стали, произведенные в США, Titan USA включает полностью укомплектованные развертки с ЧПУ с углом фаски 45°, предлагаемые с канавками от 2 до 12.

Развертки-высокоскоростной стальной патрон-прямая канавка

Развертки с прямой канавкой Titan USA изготовлены из быстрорежущей стали и предназначены для обработки сквозных и глухих отверстий. . .

Развертки-высокоскоростной стальной патрон-правая спираль

Развертки общего назначения имеют угол фаски 45° и спиральные канавки, идеально подходящие для эвакуации стружки.

Развертки-высокоскоростной стальной дюбель-штифт с прямой канавкой

Развертки Titan USA, изготовленные из быстрорежущей стали, с прямыми канавками для обработки сквозных и глухих отверстий и углом 45° . . .

Развертки — быстрорежущая сталь — установочный штифт — правосторонняя спираль

Развертки для штифтов общего назначения, полностью укомплектованные и готовые к отправке, со спиральными канавками для улучшенного удаления стружки. . .

Развертки — быстрорежущая сталь — расширение — прямая канавка

Развертки Expansion Style для повторной заточки до исходного размера, с прямыми канавками, идеально подходят для сквозных и глухих отверстий. . .

Развертки-Быстрорежущая сталь-Расширение-Прямая канавка-Конический хвостовик

Развертки общего назначения с углом фаски 45° и хвостовиками с расширением для державок с конусом Морзе, заточенные с высокой s . . .

Развертки — быстрорежущие стальные ручные развертки — с прямой канавкой

Развертки с прямыми канавками, отшлифованные из быстрорежущей стали и предлагаемые с несколькими вариантами канавок, спроектированные для сквозных и глухих . . .

Развертки для высокоскоростных стальных конических труб

Развертки со спиральной канавкой, изготовленные из быстрорежущей стали, предназначены для улучшенного удаления стружки при обработке глухих отверстий.

Развертки — быстрорежущие стальные конические штифты

Развертки со спиральными канавками, отшлифованные в США из быстрорежущей стали, имеют угол фаски 45° и оптимизированы для увеличения сдвига. . .

Развертки — высокоскоростные стальные цековки

Отверстия для винтов с головкой под ключ имеют уникальный стиль, в котором винты с головкой под ключ располагаются заподлицо с поверхностью детали.

Развертки — высокоскоростные мостовые развертки со стальным коническим хвостовиком

Мостовидные развертки с коническим хвостовиком, предназначенные для расширения и выравнивания отверстий, со спиральными канавками для улучшенного удаления стружки i . . .

Развертки — высокоскоростные развертки со стальным хвостовиком

Развертки с плоским хвостовиком из быстрорежущей стали Titan USA с покрытием Black & Gold Oxide для минимизации трения и . . .

Развертки — высокоскоростные стальные магнитные безопасные развертки с шестигранным хвостовиком

Безопасные развертки с шестигранным хвостовиком Titan USA, полностью укомплектованные и готовые к отправке в день покупки, предназначены для увеличения и али. . .


Индексная страница развертки, развертки, развертки, зажимные, ручные, конический хвостовик, координатно-сверлильный станок, конический штифт, автомобиль, мост

  1.  Главная
  2. Индекс развертки стр.

| Регулируемое расширение  | Автомобильный конус  | Мост  | Конус Брауна и Шарпа  | Автомобиль | Карбид | Чакинг | Кобальт | Десятичный | Изготовители штампов  | Штифт | Расширение регулируемого  | Рука Развертки | Ярно Тапер | Джиг Бурер  | Конус Морзе | P62 | Сварочное оборудование RWMA | Оболочка | Специальные предложения | Резьбовая машина | Конический штифт | Коническая труба | конусность хвостовик | Конический |

Развертка — это тип вращающегося режущего инструмента, используемого в металлообработке. Прецизионные развертки предназначены для увеличения размера ранее сформированного отверстия на небольшую величину, но с высокой степенью точности, чтобы оставить гладкие стороны. … Процесс расширения отверстия называется развертыванием.
Развертка – Википедия Развертка, которая используется в различных приложениях и материалах. Они доступны в различных стилях, таких как Прямой хвостовик, конический хвостовик и станок с коротким винтом.



R1500 Патрон с прямым хвостовиком, левая спираль, правая насечка

R1501 Straight shank Chucking, straight flute

R1100 Taper shank Chucking, LH spiral , RH cut

R1101 Taper shank chucking, straight flute





TAPER PIN REAMERS: Это предназначен для развертывания отверстий, так что стандартные конические штифты будут в состоянии правильно вписаться. Наилучшие результаты будут достигнуты, если отверстие просверливается на несколько тысячных меньше малого диаметра готового рассверленного отверстия.

R275 Прямая флейта, рука

R276 Спиральная флейта, рука

R279 Краткая спираль, машина

Ссылка на Metric Sperar штифтовые развертки







РУЧНЫЕ РАЗВЕРТКИ: Разработан для использования вручную эти развертки имеют конический наконечник для легкого вход и квадрат на конце для использования гаечного ключа. Используется техническим обслуживанием и многие другие приложения, где необходимо расширить отверстия рукой.

order on line

R1400 Hand Reamer, LH spiral , RH cut

R1401 Hand Reamer, Straight Flute









АВТОМОБИЛЬНЫЕ РАЗВЕРТКИ: Автомобильные развертки предназначен для вагоностроения. Специальная режущая фаска позволяет легко вводить и быстро резать плохо смещенные и обожженные отверстия.

R.CAR

ссылка на развёртку автомобиля стр.







ТВЕРДОСПЛАВНЫЕ РАЗВЕРТКИ: Изготовлены из высококачественного материала Микрозернистый карбид, они прецизионно отшлифованы с жесткими допусками, обеспечивают превосходную отделку, улучшенные размеры отверстий и могут на более высоких скоростях и подачах.

ссылка на прямой хвостовик с твердосплавной напайкой Патронная развертка стр.

ссылка на развертки с твердосплавными напайками Страница с коническим хвостовиком

ссылка на развертку с твердосплавным наконечником стр.





РАЗВЕРТКИ ДЛЯ КОНИЧЕСКИХ ТРУБ: Коническая труба Развертки используются перед нарезанием резьбы различными типами трубных кранов, в том числе NPTF, Dryseal и ANPT.


R.PIPE

ссылка на страницу развертки для конической трубы





Регулируемые ручные развертки — универсальные инструменты, каждый из которых может развернуть серию отверстий нестандартного размера в ограниченном диапазоне регулировки

R.H- Развертки





РАЗВЕРТКИ МОСТОВ: Развертки мостов предназначены для использования в конструкционной стали, в строительной промышленности, возведение мостов и строительство кораблей. Режущий конец канавки сужаются, что позволяет развертке не только входить перекрывающиеся отверстия, но также позволяет вставлять в очень плохо неправильные отверстия. Мостовые развертки обычно используются в портативных электрические или пневматические машины.

Р.БР.

Ссылка на мостовой режимер Page

R1600, десятичные смягчители

Decimal Reamers в складе

. 060 “.





КОБАЛЬТОВЫЕ РАЗВЕРТКИ: Разновидности размеров и стилей, кобальтовые развертки обеспечивают качественную отделку и увеличенный срок службы инструмента.

R1511 «Размер» (дробные размеры) (Прямые флейты)

R1600 “CO” CO для десятичных размеров

9102 Dowel PINERS RIMERS: . минусовой допуск, используемый для развертывания отверстий под дюбельные штифты в автомобильная промышленность и мастерские пресс-форм.







КОНИЧЕСКИЙ ХВОСТОВИК: Подходит для Конические втулки и втулки MORSE. Эти римеры похожи в дизайне для разверток с прямым хвостовиком. Их можно использовать в ряде различного назначения и материалов.

R1000 Taper Shank, LH spiral , RH cut

R1001 Taper Shank, straight flutes









RP62

  P62 Taper Shank Machine Reamers : Быстрая спираль для сквозных отверстий

ссылка на страницу P62

Вернуться к началу страницы





Спиральная автомобильная коническая развертка, квадратный хвостовик

Спиральная коническая развертка Морзе Морзе, конический хвостовик

Спиральная коническая развертка Морзе, Квадратный хвостовик

Развертка со спиральным коническим штифтом, Квадратный хвостовик

Спиральная коническая развертка, прямой хвостовик

Спиральная коническая развертка, хвостовик с конусом Морзе

Дуплексная коническая развертка Brown & Sharpe, квадратный хвостовик

Дуплексная коническая развертка Морзе, хвостовик с конусом Морзе

Дуплексная развертка, прямой патрон

Спиральная развертка с зажимным патроном


Хвостовик с конусом Морзе

Комбинированная развертка с зажимным патроном, Прямой хвостовик

Дуплексная патронная развертка

Станочные развертки с короткими винтами, Стандартная длина

Станочные развертки с короткими винтами, удлиненные

Спиральные развертки RWMA для сварочного оборудования, Квадратный хвостовик

Вернуться к началу страницы

рекомендации по развертыванию и специальные расценки на развертки ( pdf 187 Kb)

, обслуживающий канадские провинции и территории Ньюфаундленд, НФ, НЛ, Нова. Шотландия, NS, Нью-Брансуик, NB, Остров Принца Эдуарда, PEI, PE, Квебек, PQ, QC, Онтарио, ON, Манитоба, МБ, Саскачеван, SK, Альберта, AB, Британская Колумбия, Британская Колумбия, Северо-Западные территории, NT, Нунавут, NU, Юкон, YT, обслуживание канадских городов, Торонто, Миссиссога, Скарборо, Лаваль, Монреаль, Монреаль, Ванкувер, Оттава, Гатино, Калгари, Эдмонтон, Квебек, Виннипег, Гамильтон, Китченер, Кембридж, Ватерлоо, Лондон, Сент-Катаринс, Ниагара, Галифакс, Ошава, Виктория, Виндзор , Саскатун, Регина, Шербрук, Сент-Джонс, Барри, Келоуна, Абботсфорд, Миссия, Садбери Кингстон, Сагеней, Труа-Ривьер, Труа-Ривьер, Труа-Ривьер, Гвельф, Монктон, Брантфорд, Сент-Джон, Тандер-Бей, Питерборо, Аякс, Аврора, Брэмптон, Брок, Берлингтон, Каледон, Кларингтон, регион Дарем, Ошава, Пикеринг, Уитби, Халтон-Хиллз, Милтон, Оквилл, Миссиссауга, Новый рынок, Ричмонд-Хилл, Вон, Оранжвилль, обслуживание городов США, Нью-Йорк, Лос-Анджелес, Чикаго, Хьюстон, Филадельфия, Феникс, Сан-Антонио, Сан-Диего, Даллас, Сан-Хосе, Остин, Джексонвилл, Сан-Франциско, Индианаполис, Колумбус, Форт-Уэрт, Шарлотта, Сиэтл, Денвер, Эль-Пасо, Детройт, Вашингтон, Бостон, Мемфис, Нэшвилл, Портленд, Оклахома-Сити, Лас-Вегас, Балтимор, Луисвилл, Милуоки, Альбукерке, Тусон, Фресно, Сакраменто, Канзас-Сити, Лонг-Бич, Меса, Роли, Омаха, Майами, Окленд, Миннеаполис, Талса, Уичито, Новый Орлеан, Арлингтон, Кливленд, Бейкерсфилд, Тампа, Аврора, Гонолулу, Анахайм, Санта-Ана, Корпус-Кристи, Риверсайд, Сент-Луис, Лексингтон, Стоктон, Питтсбург, Сент-Пол, Анкоридж, Цинциннати, Хендерсон, Гринсборо, Плано, Ньюарк, Толедо, Линкольн, Орландо, Чула-Виста, Джерси-Сити, Чендлер, Форт-Уэйн, Буффало, Дарем, Санкт-Петербург, Ирвин, Ларедо, Лаббок, Мэдисон, Гилберт, Норфолк, Рино, Уинстон Салем, Глендейл, Хайалиа, Гарленд, Скоттсдейл, Чесапик, Северный Лас-Вегас, Фремонт, Батон-Руж, Ричмонд, Бойсе, Сан-Бернардино, Спокан, Бирмингем, Модесто, Де-Мойн, Рочестер, Такома, Фонтана, Окснард, Морено-Вэлли, Фейетвилл, Хантингтон-Бич, Йонкерс, Глендейл, Аврора, Монтгомери, Колумбус, Амарилло, Литл-Рок, Акрон, Шривпорт, Огаста, Гранд-Рапидс, Мобильный, Солт-Лейк-Сити, Хантсвилл, Таллахасси, Гранд-Прери, Оверленд-Парк, Ноксвилл, Вустер, Браунсвилл, Ньюпорт-Ньюс, Санта-Кларита, Порт-Сент-Люси, Провиденс, Форт-Лодердейл, Чаттануга, Темпе, Оушенсайд, Гарден-Гроув, Ранчо Кукамонга, Кейп-Корал, Санта-Роза, Ванкувер, Су-Фолс, Пеория, Онтарио, Джексон, Элк-Гроув, Спрингфилд, Пемброк-Пайнс, Салем, Корона, Юджин, МакКинни, Форт-Коллинз, Ланкастер, Кэри, Палмдейл, Хейворд, Салинас, Фриско, Спрингфилд, Пасадена, Мейкон, Александрия, Помона, Лейквуд, Саннивейл, Эскондидо, Канзас-Сити, Голливуд, Кларксвилл, Торранс, Рокфорд, Джолиет, Патерсон, Бриджпорт, Нейпервилл, Саванна, Мескит, Сиракузы, Пасадена, Оранж, Фуллертон, Киллин, Дейтон, Макаллен, Белвью, Мирамар, Хэмптон, Уэст-Вэлли-Сити, Уоррен, Олате, Колумбия, Торнтон, Кэрроллтон, Мидленд, Чарльстон, Уэйко и государства Алабама, Алабама, Аляска, Аляска, Аризона, Аризона, Арканзас, Арканзас, Калифорния, Калифорния, Колорадо, Колорадо, Коннектикут, Коннектикут, Делавэр, Делавэр, округ Колумбия, округ Колумбия, Флорида, Флорида, Джорджия, Джорджия, Гавайи, Гавайи, Айдахо, Айдахо, Иллинойс, Иллинойс, Индиана, Индиана, Айова, Айова, Канзас, Канзас, Кентукки, Кентукки, Луизиана, Лос-Анджелес, Мэн, Мэн, Мэриленд, Мэриленд, Массачусетс, Массачусетс, Мичиган, Мичиган, Миннесота, Миннесота, Миссисипи, Массачусетс, Миссури, Миссури, Монтана, Монтана, Монтана, Небраска, Северная Каролина, Невада, Невада, Нью-Гэмпшир, Нью-Хэмпшир, Нью-Джерси, Нью-Джерси, Нью-Мексико, Нью-Мексико, Нью-Йорк, Нью-Йорк, Север Каролина, Северная Каролина, Северная Дакота, Северная Дакота, Огайо, Огайо, Оклахома, OK, Орегон, Орегон, Пенсильвания, Пенсильвания, Род-Айленд, Род-Айленд, Южная Каролина, Южная Каролина, Южная Дакота, Южная Дакота, Теннесси, Теннесси, Техас, Техас, Юта, Юта, Вермонт, Вирджиния, Вирджиния, Вирджиния, Вашингтон, Вашингтон, Западная Вирджиния, Западная Вирджиния, Висконсин, Висконсин, Вайоминг, Вайоминг Мы можем отправить в Афганистан, Аландские острова, Албанию, Алжир , Американское Самоа , Андорра , Ангола , Ангилья , Антигуа и Барбуда, Аргентина, Армения, Аруба, Австралия, Австрия , Азербайджан , Азорские острова , Багамы , Бахрейн , Бангладеш , Барбадос , Беларусь , Бельгия , Белиз , Бенин , Бермуды , Бутан , Боливия , Бонайре , Босния , Ботсвана , Бразилия , Британские Виргинские острова , Бруней , Болгария , Буркина Фасо , Бурунди , Камбоджа , Камерун , Канада , Канарские острова , Кабо-Верде , Каймановы острова , Центральная Африканская Республика, Чад, Чили, Китай, Колумбия, Коморские Острова, Конго, Острова Кука, Коста-Рика, Хорватия, Кюрасао, Кипр , Чехия , Демократическая Республика Конго , Дания , Джибути , Доминика , Доминиканская Республика , Эквадор , Египет , Сальвадор , Англия , Экваториальная Гвинея , Эритрея , Эстония , Эфиопия , Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия , Габон , Гамбия , Грузия , Германия , Гана , Гибралтар , Греция , Гренландия , Гренада , Гваделупа , Гуам , ГУ, Гватемала , Гернси , Гвинея , Гвинея-Бисау , Гайана , Гаити , Голландия , Гондурас , Гонконг , Венгрия , Исландия , Индия , Индонезия , Ирак , Ирландия , Израиль , Италия , Кот-д’Ивуар , Ямайка , Япония , Джерси , Иордания , Казахстан , Кения , Кирибати , Косрае , Кувейт , Кыргызстан , Лаос , Латвия , Ливан , Лесото , Либерия , Ливия , Лихтенштейн , Литва , Люксембург , Макао , Македония (Fyrom) , Мадагаскар , Мадейра , Малави , Малайзия , Мальдивы , Мали , Мальта , Маршалловы острова , MH , Мартиника , Мавритания , Маврикий , Майотта , Мексика , Микронезия , Молдова , Монако , Монголия , Черногория , Монтсеррат , Марокко , Мозамбик , Северная Мариана острова , Намибия , Непал , Нидерланды , Нидерландские Антильские острова , Новая Каледония , Новая Зеландия , Никарагуа , Нигер , Нигерия , Остров Норфолк, Северная Ирландия, Норвегия, Оман, Пакистан, Палау, PW, Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины , Польша , Понапе , Португалия , Пуэрто Рико , Пр , Катар , Реюньон , Румыния , Рота , Россия , Руанда , Саба , Сайпан , Сан-Марино , Саудовская Аравия , Шотландия , Сенегал , Сербия , Сейшелы , Сьерра Леоне , Сингапур , Словакия , Словения , Соломоновы острова , Юг Африка, Южная Корея, Испания, Шри-Ланка, Сен-Бартельми, Св. Кристофер, Санта-Крус, Сент-Эстатиус, Сент-Джон, Сент-Китс и Невис , Сент-Люсия , Сен-Мартен , Сент-Мартин , Сент-Томас , Сент-Винсент/Гренадины, Суринам, Свазиленд, Швеция, Швейцария , Сирия , Таити , Тайвань , Таджикистан , Танзания , Таиланд , Восточный Тимор , Тиниан , Того , Тонга , Тортола , Тринидад и Тобаго, Трук, Тунис, Турция, Туркменистан, турки и Кайкос, Тувалу, Уганда, Украина, Юнион-Айленд, Соединенные Штаты Арабские Эмираты , Великобритания , США , Уругвай, девственница США острова, VI, Узбекистан, Ванату, город-государство Ватикан, Венесуэла , Вьетнам , Виргин-Горда , Уэльс , острова Валлия и Футуна , Западное Самоа , Яп , Йемен , Замбия , Зимбабве
стараемся доставлять в крупнейшие города мира Токио, Япония, Сеул, Южная Корея, Мехико, Мексика, Нью-Йорк, США, Мумбаи, Индия, Джакарта, Индонезия, Сан-Паулу, Бразилия, Дели, Индия, Осака/Кобе, Япония, Шанхай, Китай, Манила, Филиппины , Лос-Анджелес, США, Калькутта, Индия, Москва, Российская Федерация, Каир, Египет, Лагос, Нигерия, Буэнос-Айрес, Аргентина, Лондон, Великобритания, Пекин, Китай, Карачи, Пакистан, Дакка, Бангладеш, Рио-де-Жанейро, Бразилия, Тяньцзинь, Китай, Париж, Франция, Стамбул, Турция, Лима, Перу, Тегеран, Иран, Бангкок, Таиланд, Чикаго, США, Богота, Колумбия, Хайдарабад, Индия, Ченнаи, Индия, Эссен, Германия, Хошимин , Вьетнам, Ханчжоу, Китай, Гонконг, Китай, Лахор, Пакистан, Шэньян, Китай, Чанчунь, Китай, Бангалор, Индия, Харбин, Китай, Чэнду, Китай, Сантьяго, Чили, Гуанчжоу, Китай, Санкт-Петербург, Российская Федерация , Киншаса, ДРК , Багдад, Ирак , Цзинань, Китай , Хьюстон, США , Торонто, Канада, Янгон, Мьянма (Бирма), Алжир, Алжир Филадельфия, США, Цинда о, Китай, Милан, Италия, Пусан, Южная Корея, Белу-Оризонти, Бразилия, Алмадабад, Индия, Мадрид, Испания, Сан-Франциско, США, Александрия, Египет, Вашингтон, округ Колумбия, США, Ухань, Китай, Даллас, США, Гвадалахара, Мексика, Чунгин, Китай, Медельин, Колумбия, Детройт, США, Ханьдань, Китай, Франкфурт, Германия, Порту-Алегри, Бразилия, Ханой, Вьетнам, Сидней, Австралия, Санто-Доминго, Дом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
