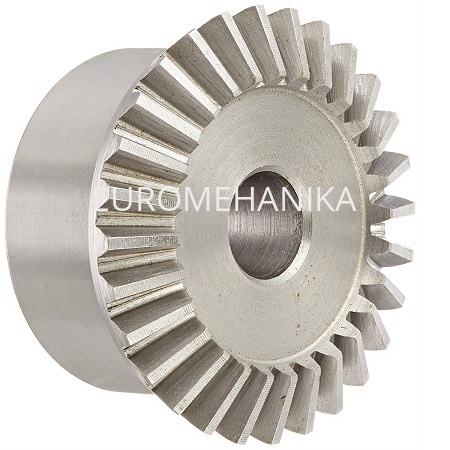

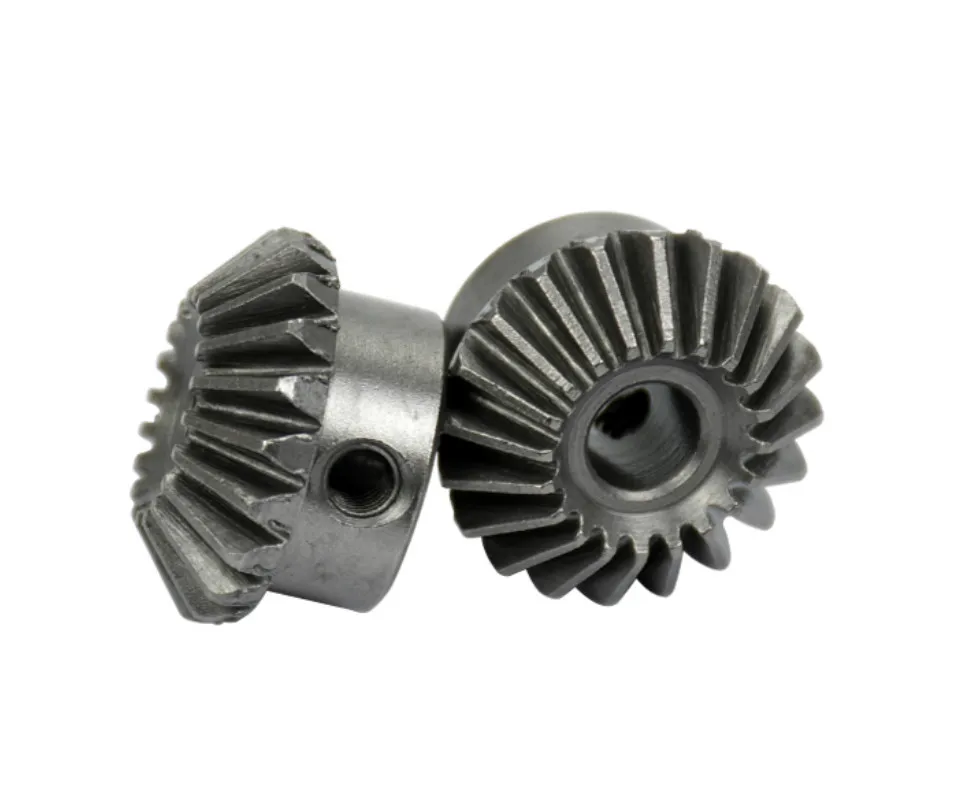

Конические зубчатые шестерни Satiконическая зубчатая пара Sati

Материал конических шестерен – сталь С45, угол зацепления α=20°. посадочное отверстие – черновое. Коническая зубчатая передача позволяет поменять направление движения на 90º, благодаря этому свойству она нашла широкое применение в механизмах синхронизации.

Модуль зуба 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; Конические шестерни исользуются для изготовления конического углового редуктора и в открытых зубчатых передачах с пересекающимися валами.

Передаточные числа, которые можно получить ипользуя конические зубчатые пары Sati соответствуют ряду: 1:1;  1:1,5;  1:2;  1:2,5;  1:3;  1:3,5;  1:4;

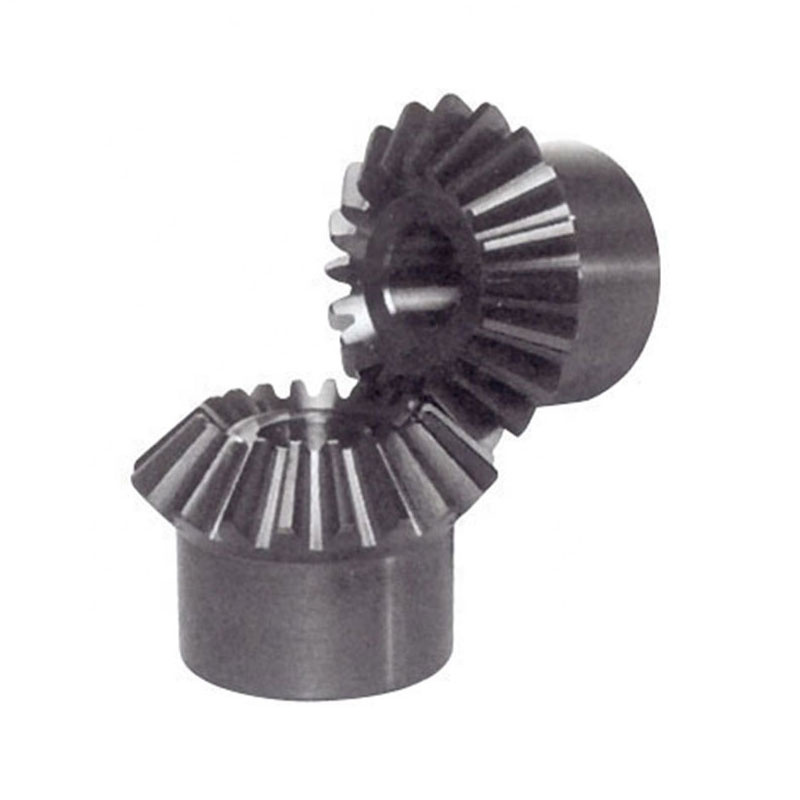

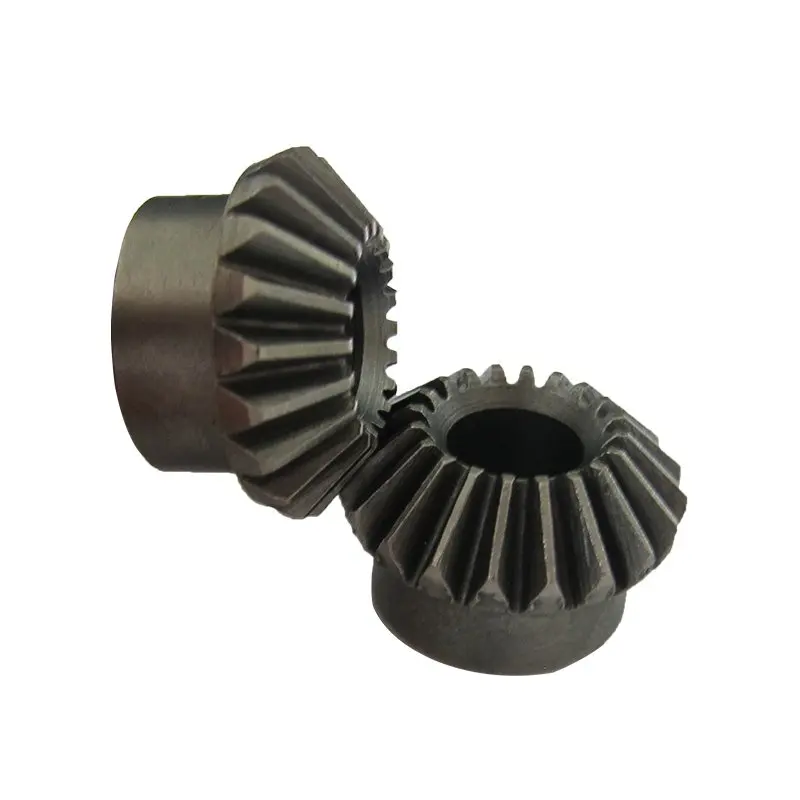

Конические шестерни, прямозубые, исполнение “А”, передаточное отношение 1:1

модуль, М	количество зубов,  Z	артикул	De, mm	Dp, mm	H, mm	d, mm	D, mm	L, mm
1. 5	16	C27A161	26.1	24.0	18.9	20.3	8	16.9
	20	C27A201	32.1	30.0	20	22	10	18
	22	C27A221	35.1	33.0	20	25	10	18
	25	C27A251	39.6	37.5	23	28	10	21
	30	C27A301	47.1	45.0	25	30	12	22.5
2,0	16	C28A161	34.8	32.0	23.5	25.3	10	20.5
	20	C28A201	42.8	40.0	25	32	10	22
	22	C28A221	46.8	44.0	25	36	10	22
	25	C28A251	52. 8	50.0	28	40	12	25
	30	C28A301	62.8	60.0	30	50	12	27
2.5	16	C29A161	43.5	40.0	28.1	30.3	12	24.6
	20	C29A201	53.5	50.0	30.5	40	12	27
	22	C29A221	58.5	55.0	30.5	45	12	27
	25	C29A251	66.0	62.5	33.5	50	15	30
	30	C29A301	78.5	75.0	33.5	55	15	32
3.0	16	C30A161	52.2	48.0	31.7	40.3	15	27.7
	20	C30A201	64. 2	60.0	35	45	15	31
	22	C30A221	70.2	66.0	35	50	15	31
	25	C30A251	79.2	75.0	38	55	15	34
	30	C30A301	94.2	90.0	40	60	20	36
3.5	16	C35A161	60.9	56.0	36.4	45.3	15	31.9
	20	C35A201	74.9	70.0	40.5	55	15	36
	22	C35A221	81.9	77.0	40.5	60	15	36
	25	C35A251	92.4	87.5	43.5	65	20	39
	30	C35A301	109. 9	105.0	48	70	20	43.5
4.0	16	C31A161	69.6	64.0	44.3	50.3	15	39.3
	20	C31A201	85.6	80.0	43	60	18	38
	22	C31A221	93.6	88.0	43	65	18	38
	25	C31A251	105.6	100.0	45	70	20	40
	30	C31A301	125.6	120.0	48	80	25	43
4.5	16	C45A161	78,3	72,0	46,3	55,3	18	40,3
	20	C45A201	96,3	90,0	48	65	20	42
	22	C45A221	105,3	99,0	48	70	20	42
	25	C45A251	118,3	112,5	50	75	20	44
	30	C45A301	141,3	135,0	53	90	25	47
5. 0	16	C32A161	87,0	80,0	48,9	60,3	20	42,4
	20	C32A201	107,1	100,0	50,5	70	20	44
	22	C32A221	117,1	110,0	50,5	80	20	44
	25	C32A251	132,1	125,0	53,5	90	20	47
	30	C32A301	157,1	150,0	56,5	110	30	50

 Конические зубчатые пары, прямозубые, исполнение “А”, передаточное отношение 1:2

модуль, М	количество зубьев,  Z	артикул	De, mm	Dp, mm	H, mm	d, mm	D, mm	L, mm
1,5	16  32	C27A322	26. 7  49.3	24.0  48.0	19.5  20	21  32	10  12	13  17
2,0	16  32	C28A322	35.6  65.8	32.0  64.0	23  25	26  40	12  12	21  21
2,5	16  32	C29A322	44.4  82.2	40.0  80.0	27.5  26	34  50	12  15	25  20
3,0	16  32	C30A322	53.4  98.7	48.0  96.0	28  30	40  60	15  15	25  24
3,5	16  32	C35A322	62.3  115.1	56.0  112.0	33.5  31	48  70	15  20	30  24
4,0	16  32	C31A322	71.1  131.6	64. 0  128.0	36  32	50  80	20  20	32  24
4,5	16  32	C45A322	80.1  148.0	72.0  144.0	39.5  36	60  90	20  25	35  27
5,0	16  32	C32A322	88.9  164.5	80.0  160.0	50  38	60  100	20  25	45  28



Конические зубчатые пары, прямозубые, исполнение “B”, передаточное отношение 1:1.5

модуль,  М	количество  зубьев, Z	артикул	De, mm	Dp, mm	H, mm	d, mm	D, mm	L, mm
1.0	16  24	C26B240	18.1  24,8	16  24	12,0  14,8	13.3  20. 3	4  5	13,3
1.5	16  24	C27B240	27.1  37,2	24  36	20,3  24,9	20.3  28,3	8  8	22,7
2,0	16  24	C28B240	36,2  49,7	32  48	25,2  27,2	25.3  32.3	8  8	24,7
2.5	16  24	C29B240	45,2  62,1	40  60	30,8  34,0	32,3  45,3	12  16	30,8
3,0	16  24	C30B240	54,3  74,5	48  72	32,4  36,2	32,3  45,3	12  16	32,0
3.5	16  24	C35B240	63,3  86,9	56  84	40,4  44,2	45.3  55.3	16  20	40,0
4,0	16  24	C31B240	72,3  99,3	64  96	46,8  45,5	50. 3  60.3	16  20	40,0
4.5	16  24	C45B240	81,4  111,7	72  108	47,6  57,8	60.3  80.3	20  25	51,3
5,0	16  24	C32B240	90,5  124,1	80  120	54,1  61,1	60.3  80.3	25  30	54,5

 Конические зубчатые пары, прямозубые, исполнение “B”, передаточное отношение 1:2.5

модуль,  М	количество  зубьев, Z	артикул	De, mm	Dp, mm	H, mm	d, mm	D, mm	L, mm
1.0	16  40	C26B400	18.6  40.4	16  40	14.4  14.8	13.3  25.3	4  8	13
1. 5	16  40	C27B400	27.9  60.7	24  60	24.2  27.8	20.3  40.3	8  14	25.5
2,0	16  40	C28B400	37.2  80.9	32  80	29.6  32.4	25.3  45.3	8  16	29
2.5	16  40	C29B400	46.4  101.1	40  100	38.4  39.8	32.3  55.3	12  16	35.9
3,0	16  40	C30B400	55.7  121.4	48  120	41.9  47.9	40.3  60.3	16  20	44
3.5	16  40	C35B400	65.4  141.6	56  140	49.1  54.6	45.3  80.3	20  25	50
4,0	16  40	C31B400	74. 3  161.8	64  160	52.5  57	55.3  80.3	20  30	50.5
4.5	16  40	C45B400	83.6  182.1	72  180	56.3  59.7	60.3  80.3	25  30	53
5,0	16  40	C32B400	92.9  202.3	80  200	65.4  65.7	60.3  90.3	25  30	58.3

Для ремонта редукторов и мотор-редукторов David Brown, Benzlers, Elecon, Falk, Rexnord, Stober Antriebstechnik, Fenner, Cone Drive  вы можете купить косозубые цилиндрические шестерни, конические шестерни с круговым зубом а также червячные пары.  За более подробной информацией вы можете обратиться к инженерам нашей компании.

Для построения приводных механизмов вы также можете купить зубчатые ремни и зубчатые шкивы, приводные роликовые цепи, звёздочки, направляющие и натяжители, электродвигатели с тормозом и запчасти к ним, монтажные втулки, адапторы, ступицы, рулонные зубчатые ремни и концевые пластины для зубчатых ремней.

На страницах нашего сайта вы сможете скачать PDF-каталоги и вспомогательную техническую информацию.

Павинов Михаил
инженер
(098) 083-58-09
[email protected]





Каталог конических шестерен	Полный каталог Sati. Шкивы, звёздочки, ремни, цепи, муфты

Коническая шестерня – Изготавливаем конические шестерни с прямым и косым зубом в соответствии с требованиями ГОСТ 19325-73, диаметром до 400 мм, с модулем от 1 до 10 и шероховатостью 1.6-2.5.

Москва

Компании:	130 484 (+5)
Товары и услуги:	98 982 (+10)

Статьи и публикации:	14 850 (+5)
Тендеры и вакансии:	567

Вход в личный кабинет

А ваша компания есть в справочнике?

• Компании
• Товары и услуги
• Тендеры
• Вакансии
• Статьи и публикации

4 500 р.

Купить

Изготавливаем конические шестерни с прямым и косым зубом в соответствии с требованиями ГОСТ 19325-73, диаметром до 400 мм, с модулем от 1 до 10 и шероховатостью 1.6-2.5.

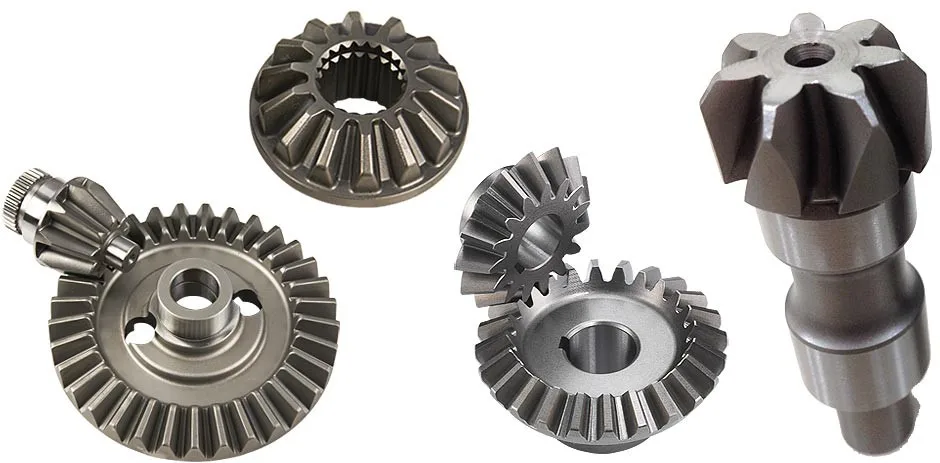

“Современная Механика” изготавливает конические шестерни с прямым и косым зубом в соответствии с требованиями ГОСТ 19325-73.

Диаметр до 400 мм, с модуль от 1 до 10, шероховатость поверхности 1.6-2.5, с различными углами между осями валов, из стали, пластмасс, цветных металлов.

Возможна термообработка конических зубчатых колес (объемная закалка или ТВЧ зуба) и нанесение гальванического покрытия.

посмотреть все (22)

Другие товары и услуги компании:

Вал-шестерня

Изготовление вал-шестерней длиной до 1800 мм, диаметром шестерни до 400 мм и модулем зубьев до 20 из сталей и других материалов.

6 500 р.

Изготовление деталей из полиамида

Детали полиамида и полиэфирблокамида – шкивы, блоки, шестерни, червячные колеса, втулки, шнеки, корпусные детали и т. д.

6 500 р.

Муфта кулачково – дисковая

Кулачково – дисковые муфты с радиальными пазами и выступами на торцах.

30 000 р.

Звездочка цепная

Звёздочки для ТРД, ПРД и тяговых цепей с различными отверстиями ступиц (гладкие, со шпоночным пазом, со шлицами).

2 000 р.

Зубчатая муфта с неразъемной обоймой

Муфты зубчатые МЗ с неразъемной обоймой – тип 3. Основные геометрические и силовые характеристики зубчатых муфт в соответствии с ГОСТ Р 50895-96.

30 000 р.

Нож 106*65*15

Ножи 106х65х15 с отверстие М18 для пресс-ножниц в наличии на складе.

1 000 р.

Товары и услуги других компаний:

ШЕСТЕРНЯ KZ 3200 3500-100

ШЕСТЕРНЯ KZ 3200 3500-100; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Выбор в каталоге.

ШЕСТЕРНЯ KZ 3200 3500-80

ШЕСТЕРНЯ KZ 3200 3500-80; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Огромный выбор.

ШЕСТЕРНЯ KZ 3200 3600-125

ШЕСТЕРНЯ KZ 3200 3600-125; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Подбор аналогов, замена устаревшего оборудования.

ШЕСТЕРНЯ KZ 3200 3600-400

ШЕСТЕРНЯ KZ 3200 3600-400; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Прайс по запросу.

ШЕСТЕРНЯ KZ 3200 3600-500

ШЕСТЕРНЯ KZ 3200 3600-500; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Цена по запросу.

ШЕСТЕРНЯ KZ 3200-630

ШЕСТЕРНЯ KZ 3200-630; Промышленное оборудование со склада в Москве и Спб. Доставка “Автотрейдингом” по РФ. Цены на сайте.

• Промышленные материалы и оборудование

Изготовление деталей по чертежам Зубчатые колеса Металлообработка Машины и механизмы Запасные части

Информация о продавце

Современная Механика

• +7 (495) 971-77-08
• г. Москва, Вилюйская 11
• ogmeh.ru

Запасные части промышленного оборудования. Изготовление деталей. Металлообработка.

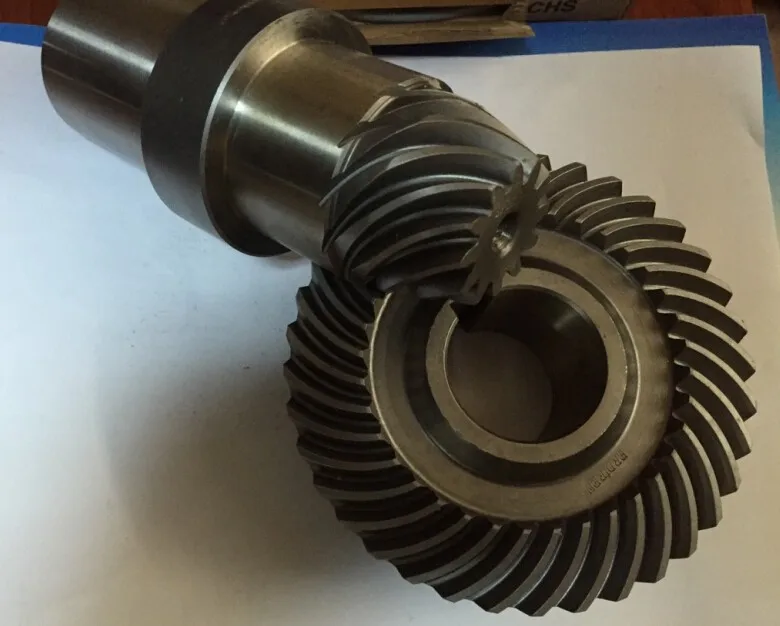

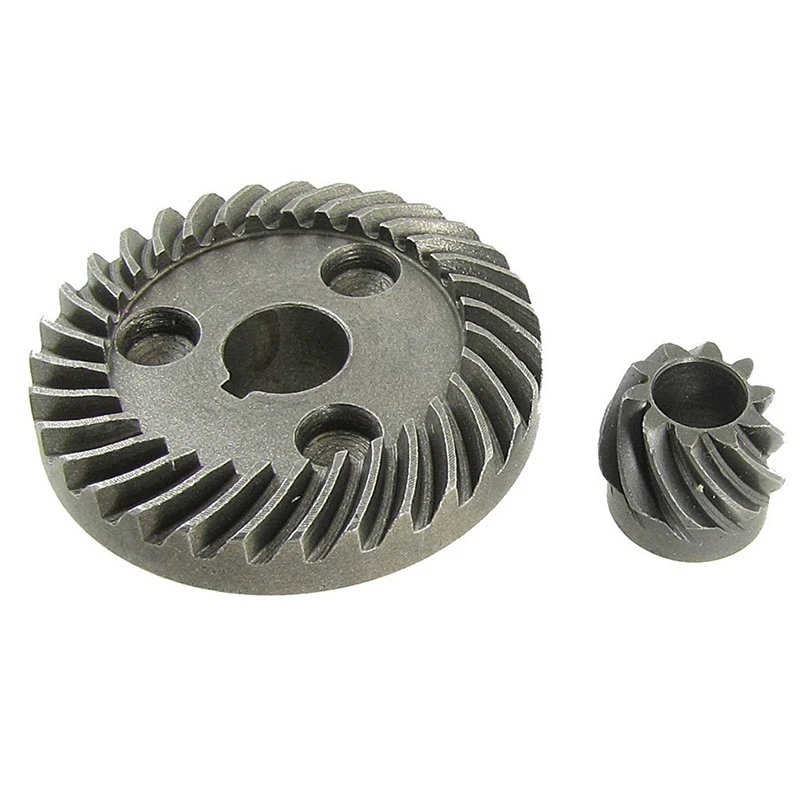

Четыре основных преимущества конических зубчатых передач для инженеров

Сложность и превосходные характеристики конических зубчатых колес открывают перед инженером множество возможностей. В типичной прямоугольной передаче перпендикулярное выравнивание зубьев шестерни может вызвать шум, непредсказуемые рабочие циклы и другие проблемы. Спиральные конические шестерни имеют зубья, предназначенные для зацепления по диагонали, что делает передачу усилия плавной, тихой и мощной.

Спирально-коническая шестерня также может значительно уменьшить люфт при правильной калибровке. В большинстве случаев это достигается с помощью прокладки или стопорного кольца. Спирально-конический редуктор MITRPAK оснащен уникальной контргайкой для более быстрой и точной регулировки. Немногие шестерни превосходят спирально-конический редуктор MITRPAK по производительности, скорости и изобретательности.

Минимизация шума в прямоугольных зубчатых передачах

Спиральные конические зубчатые передачи точно подогнаны для минимизации расстояния между зацепленными шестернями. Уменьшенное расстояние между зубьями шестерни означает меньше возможностей для люфта и шума во время работы при соединении зубьев. Таким образом, более тихая работа спирально-конических зубчатых колес идеально подходит для условий, в которых снижение шума является приоритетом.

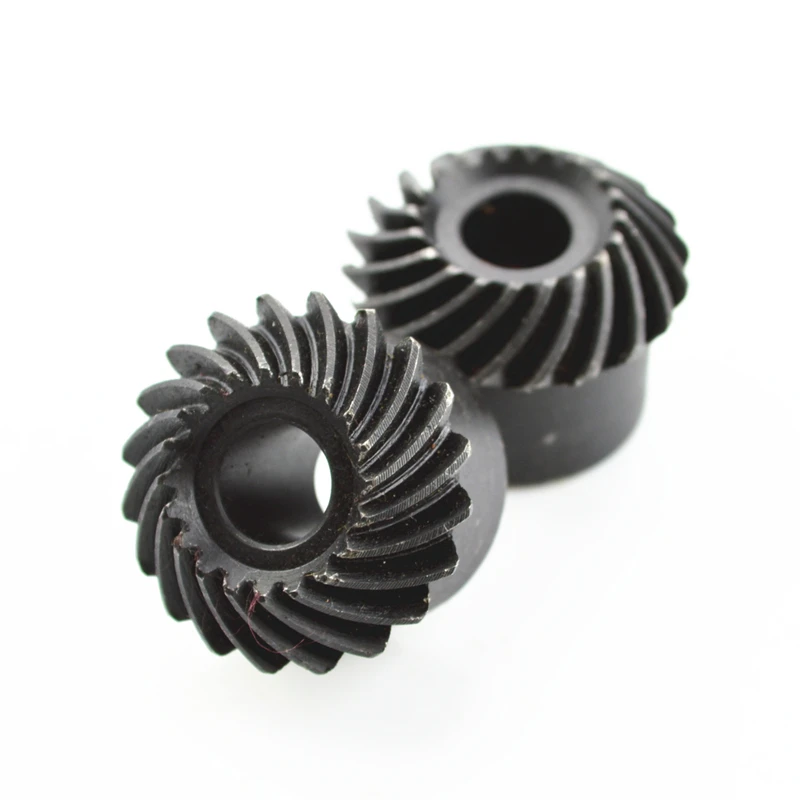

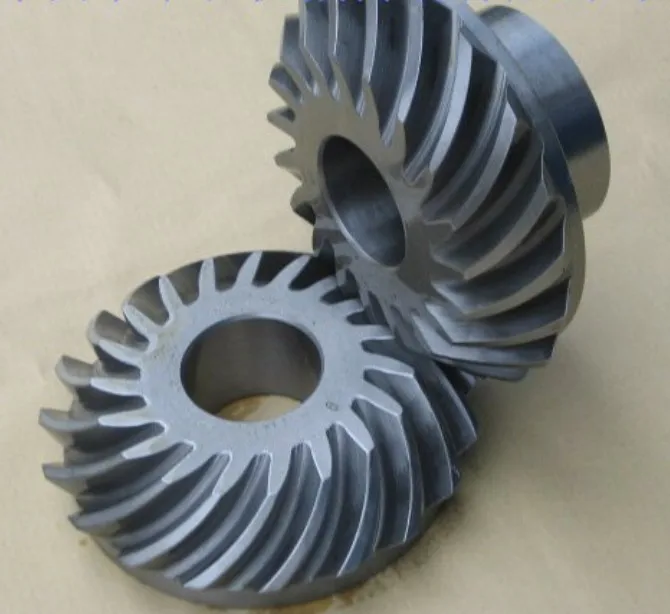

Спирально-конические зубчатые передачи для высоких крутящих моментов и высоких скоростей

Поскольку спирально-конические шестерни имеют большую площадь зубьев, они могут передавать больший крутящий момент, чем другие шестерни того же размера. В результате спирально-конические шестерни могут двигаться быстрее, чем другие шестерни, обеспечивая большую производительность за меньшее время. В промышленности спирально-конические зубчатые колеса обеспечивают прочность и надежную передачу усилия.

Плавная работа обеспечивает охлаждение зубчатых передач

Плавная работа естественным образом достигается за счет более высокой скорости и точности спирально-конического зубчатого колеса. Оборудование, использующее привод со спиральной конической зубчатой ​​передачей, выигрывает от снижения напряжения, меньшего трения и меньшего тепловыделения. Эта функция важна в сценариях, где важны тепло и безопасность, особенно в промышленных приложениях, требующих длительной непрерывной работы. Когда зубья типичных шестерен соприкасаются, удар и трение могут вызвать множество проблем: тепловыделение, люфт или отдачу, неустойчивые рабочие циклы — и это лишь некоторые из них! С другой стороны, спирально-конические зубчатые колеса сводят к минимуму трение и удары между зубьями шестерни с минимальным люфтом и постоянным предсказуемым временем цикла.

Спиральные конические шестерни сводят к минимуму потребность в ремонте или замене

Спиральные конические шестерни часто имеют более высокое качество и служат дольше, чем другие типы шестерен, и требуют меньше технического обслуживания. Хотя некоторым из них может потребоваться частая смазка и калибровка, спирально-конические зубчатые передачи MITRPAK® имеют подшипники с двойным экраном, постоянно смазываемые и герметичные подшипники, корпус из алюминиевого сплава и шестерни из закаленной стали для оптимальной работы при минимальных требованиях к техническому обслуживанию.

Спиральные конические зубчатые колеса лидируют в прямоугольных зубчатых колесах

Когда дело доходит до прямоугольных зубчатых колес, в этом нет никаких сомнений — спирально-конические зубчатые колеса являются лучшим выбором для взыскательных инженеров. От кресел для спортивных арен до тяжелого промышленного оборудования, винтовые конические зубчатые передачи предлагают заманчивые преимущества для любого сценария эксплуатации. Изучите MITRPAK и откройте для себя зубчатую передачу с правильным углом, чтобы оптимизировать конструкцию вашего оборудования уже сегодня.

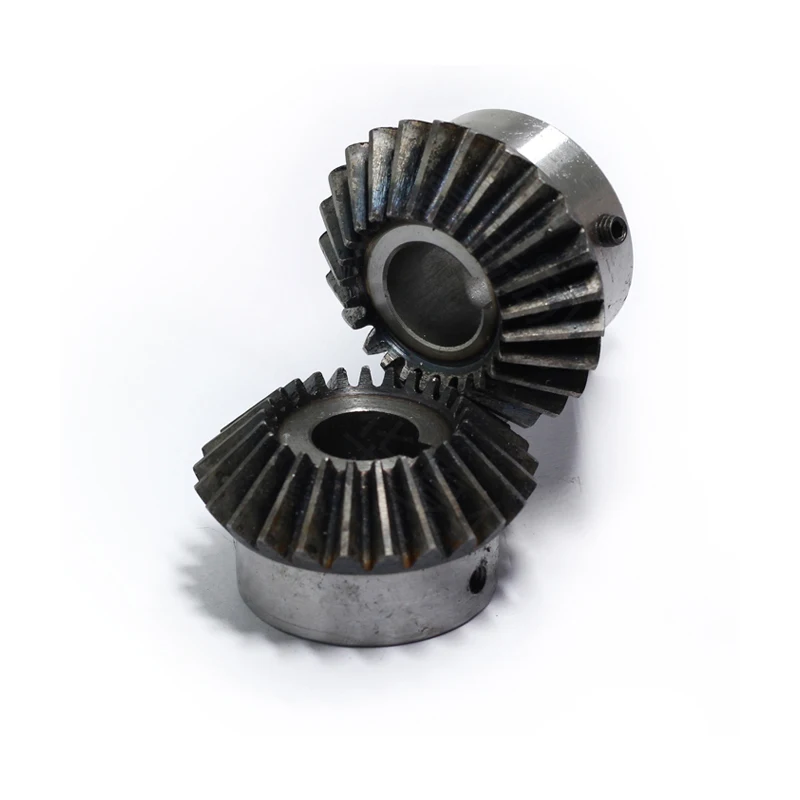

Коническая шестерня из стали модуль 1 26 зубьев i=1:1 фрезерованные Артикул: 36051800

Перейти к содержимому

Maedler Северная Америка

$0,00 0 Тележка

Поиск товаров

• Описание
• Дополнительная информация

Артикул	36051800
Трансмиссия [я]	1:1 (26/26)
Модуль	1,0
Кол-во зубьев	26
да [мм]	27,4
d [мм]	26
НД [мм]	22
NL [мм]	7
L1 [мм]	12
Длина [мм]	13,4
S [мм]	9,7
b [мм]	5,5
B H7 [мм]	5
E [мм]	22
Допустимый MD [Нм]	0,193
Вес [г]	35
Соответствующее встречное колесо [Артикул №]	36051800

СТРАНИЦА ПРОДУКТА В КАТАЛОГЕ

ФАЙЛЫ САПР (нажмите для загрузки)

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Если вам нужна доработка или изготовление изделия на заказ, пожалуйста, свяжитесь с нами напрямую с вашим запросом.

Поставляемые 3D-модели, изображения и технические чертежи выполнены с разумной тщательностью. Тем не менее ответственность за точность и правильность этих данных исключена.

Материал: до модуля 2: 11SMnPb30. Из модуля 2. 5: C45. Качество зубьев 8 по DIN 3967 (из модуля 2). До модуля 5 с корончатыми фрезерованными зубьями. От модуля 6 со строганными зубьями. Не закаленный – не притертый. Угол вала = 90º. Конические шестерни работают только в паре с указанным передаточным числом и с одним и тем же модулем.

Примечание к заказу: Эти шестерни продаются поштучно, а не парами. Для пары конических шестерен необходимо заказать две подходящие шестерни с одинаковым модулем и одинаковым количеством зубьев.

28,14 $

Доступность: 10 шт. в наличии (заказы доставляются в течение 1-2 недель)

Коническая шестерня стальная модуль 1 26 зубьев i=1:1 фрезерованная Артикул: 36051800 количество

34","25":"26.83","50":"25.33"}” data-minimum=”1″ data-product-name=”Bevel gear made of steel module 1 26 teeth i=1:1 milled SKU: 36051800″> 83″ data-tiered-price-exclude-taxes=”26.83″>

Количество	Скидка (%)	Цена
1 – 9	—	28,14 $
10 – 24	2,84 %	27,34 $
25 – 49	4,66 %	26,83 $
50+	9,99 %	25,33 $

Артикул 36051800_2503 Категории Конические зубчатые колеса, Конические зубчатые колеса, Сталь, Система прямых зубьев, передаточное число 1:1, Конические зубчатые колеса, Сталь, Система прямых зубьев, передаточное число 1:1 – 4:1, Конические зубчатые колеса, Червячные колеса, Червяки Теги Допустимый MD [Нм]0,193, соответствующее встречное колесо [артикул №] 36051800, дюймы / метрические единицы, модуль 1,0, количество зубьев 36, трансмиссия [i] 1: 1 (26/26), вес [г] 35
