Циркуляционные насосы — устройство, особенности, монтаж, ремонт

Насос циркуляционный – это агрегат, выполняющий функцию принудительной циркуляции теплоносителя в отопительных системах закрытого и открытого типов. Использование этого агрегата ускоряет скорость потока воды в радиаторах отопления, за счет чего воздух в помещениях нагревается быстрее и равномернее.

Устройство циркуляционного насоса для отопления

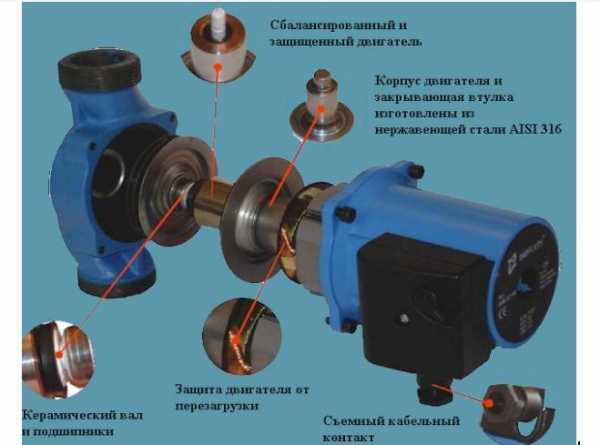

Насос циркуляционный состоит из нержавеющего стального корпуса, в котором фиксируется электрический узел. В конструкцию последнего входит ротор, расположенный внутри обмотки статора.

В устройство насоса циркуляционного входит крыльчатка, закрепленная на валу ротора. При подаче электричества крыльчатка вращается, что приводит к всасыванию теплоносителя с одной стороны насоса и выталкиванию его с другой стороны. Образуемый агрегатом напор подавляет гидравлическое сопротивление узлов отопительной системы, что приводит к увеличению скорости передвижения теплоносителя.

Принцип работы циркуляционного насоса

Принцип действия насосного оборудования для отопления основывается на вращении крыльчатки. В момент подачи электричества запускается двигатель агрегата, который приводит в действие рабочий вал и зафиксированную на нем крыльчатку. Теплоноситель попадает внутрь прибора через всасывающий патрубок. В рабочей камере жидкость поддается воздействию крыльчатки, и ускоряется, после чего попадает в выталкивающий патрубок.


Насос циркуляционный повышает эффективность системы отопления, так как обогрев жилых помещений начинается в течении пары минут после запуска котла. Правильная установка, как промышленного, так и бытового насоса для систем отопления, уменьшит расходы на их содержание – на практике экономия газа приблизится до отметки 30 %. Снижение затрат происходит за счет того, что разогретый теплоноситель будет быстрее поступать к радиаторам, и быстрее возвращаться к котлу, потеряв минимальную долю своей температуры. Таким образом, немного охлажденную жидкость будет легче подогреть, а сам котел будет включаться для этого значительно реже.

Как выбрать циркуляционный насос для отопления дома?

Выбирая насос циркуляционный, следует учесть ряд очень важных характеристик. К ним относится:

  • Мощность – обычно для обслуживания больших частных домов нужно выбирать устройства средней и высокой мощности. Если дом имеет только один этаж из нескольких комнат, то для его отопления вполне хватит насоса с небольшой мощностью;
  • Максимально допустимая температура теплоносителя – очень важный параметр, который всегда указывается в паспорте насоса. Используя агрегат для горячей воды, необходимо всегда контролировать, чтобы температура жидкости не превышала максимально допустимую норму. Настроить уровень нагревания воды можно на котле отопительной системы;
  • Диаметр трубопровода – этот параметр указывает, какого диаметра трубы удастся подключить к устройству для водоснабжения дома;
  • Напор – этот параметр обозначает, на какую дистанцию насос будет проталкивать теплоноситель. Как правило, бытовые агрегаты способны создавать напор в диапазоне от 20 до 60 м;
  • Производительность – это количество жидкости, которую всасывает и выталкивает насос циркуляционный за определенный период работы. Для расчета этого показателя следует учесть общую площадь обогреваемых помещений и выбрать соответствующий агрегат;
  • Наличие автоматики – большинство современных насосов для горячего водоснабжения обладают встроенными защитными устройствами, которые отключают агрегат при изменении давления и других параметров в системе. В продаже можно найти насосы с терморегулятором, с защитой от сухого хода и другими полезными функциями;
  • Размеры насоса – важно помнить, что маленький агрегат не способен обслуживать большие по площади дома. Вместе с тем, мини насосы практически не издают шум при работе и потребляют меньше электроэнергии.

Изучив все эти параметры, покупателю будет гораздо легче подобрать насос циркуляционный насос. Знание о характеристиках агрегата поможет сэкономить деньги и время.

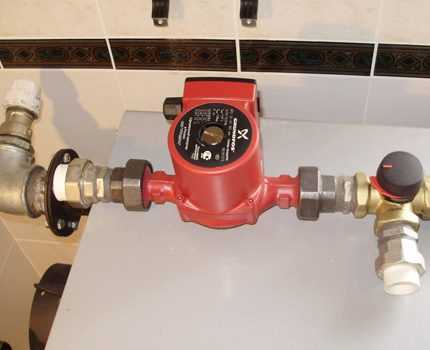

Как установить циркуляционный насос в систему отопления правильно?

Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ.

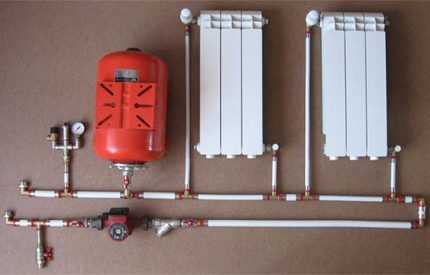

Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.

Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.

Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:

  • На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
  • Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
  • По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:

  • Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.

Выполнив подключение циркуляционного насоса к системе отопления, нужно протестировать оборудование. Первые несколько часов работы насоса должны пройти в условиях небольшого напора и не высокой производительности. Далее давление можно постепенно увеличивать, пока система отопления не будет работать в привычных условиях.

Неисправности насоса циркуляционного насоса – причины поломок

Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:

  • Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
  • Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
  • Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
  • Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
  • Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.

Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.

Насос отопления циркуляционный шумит – решение своими руками

Чтобы решить подобную проблему, в первую очередь, потребуется выпустить весь воздух, который скопился в трубопроводе и радиаторах отопления. Чтобы в будущем тратить на эту процедуру уходило меньше времени, специалисты советуют установить в верхней части трубопровода автоматику.

Если шум насоса циркуляционного насоса сопровождается сильной вибрацией, то нужно увеличить давление на входе теплоносителя в агрегат. В некоторых случаях недостаток давления может быть компенсирован увеличением объемов теплоносителя.

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

  • Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
  • Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
  • Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
  • Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
  • Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе. В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой. Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.

Что делать, если прибор гудит, но не крутит?

С этой проблемой сталкиваются те владельцы насосов, которые не часто пользуются приборами и игнорируют необходимость обслуживания отопительной системы. Чтобы устранить проблему, потребуется:

  1. Отключить питание агрегата;
  2. Слить теплоноситель из насоса и прилегающих к нему труб;
  3. Снять винты, которые крепят корпус мотора;
  4. Снять двигатель вместе с ротором;
  5. Провернуть ротор отверткой, упираясь в насечку.

Если причина поломки кроется в попадании в прибор инородных предметов, значит действовать нужно в следующем порядке:

  1. Отключить питание насоса;
  2. Слить воду;
  3. Открутить винты, удерживающие корпус мотора;
  4. Найти и удалить посторонний предмет;
  5. Установить на входном патрубке сетчатый фильтр.

По окончанию ремонта прибор снова начнет работать. Фильтрационный элемент защитит устройство от попадания твердых частиц, что существенно продлит сроки эксплуатации всей системы.

sadovij-pomoshnik.ru

ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ

ХАРАКТЕРИСТИКИ И РАСЧЕТ - УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам. Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.

Назначение насоса.

Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.

В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.

Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.

Принцип работы.

Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.

Кроме основного назначения циркуляционный насос выполняет также следующие функции:

  • оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
  • минимизирует разницу давления межу горячей и остывшей жидкостью;
  • предотвращает изменение направления движения горячей воды.

Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.

Виды, конструкция и особенности работы.

Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.

Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.

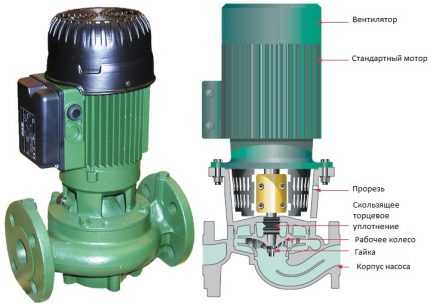

Сухой ротор.

В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.

По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.

Особенности такого конструктивного исполнения:

  • продолжительный эксплуатационный срок;
  • КПД – до 80%;
  • при отсутствии энергоносителя не выходят из строя;
  • монтаж возможен в любом положении.

Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.

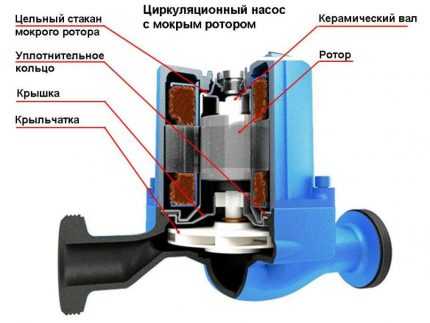

Мокрый ротор.

Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.

В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.

Ключевые моменты:

  • низкий уровень шума;
  • не требуется периодической смазки;
  • автоматическое охлаждение конструкции;
  • относительно низкая стоимость и простое обслуживание.

Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

  • производительность;
  • высота подачи;
  • число скоростей;
  • установочные размеры;
  • потребляемая мощность;
  • максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы. Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

N=120*177= 21, 74 кВт.

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

Q=N/(t2-t1).

Где:

  • Q – производительность помпы, м³/ч;
  • N – расчетная мощность отопительного оборудования, кВт;
  • t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

Q=22000/(70-90)= 1100 л/час или 19 л/мин.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

  • прямые участки трубопроводов – до 150;
  • фитинги – до 45;
  • трехходовые смесители – 30;
  • терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

В начало

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

  • выбор места для монтажа;
  • количество насосов;
  • положение помпы;
  • подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

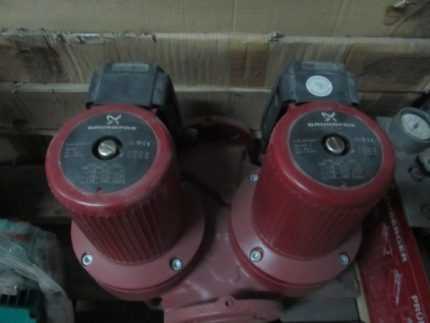

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

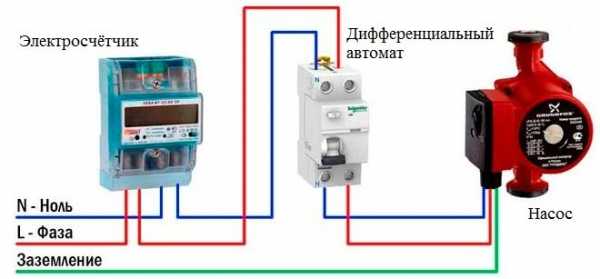

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты. Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

В начало

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


eltechbook.ru

Циркуляционный насос: устройство, типы, установка, выбрать

Циркуляционный насос выполняет функцию принудительной циркуляции теплоносителя в системах отопления закрытого и открытого типов. Циркуляционный насос состоит из стального нержавеющего корпуса, к которому крепится электрическая часть,  состоящая из обмотки статора, внутри которого вставлен ротор.

На валу ротора закреплена крыльчатка, которая при подаче электричества вращается, и выполняет втягивание теплоносителя с одной стороны и выброс его в трубопровод системы с другой стороны. Создаваемый насосом напор, преодолевает гидравлическое сопротивление элементов системы отопления и осуществляет циркуляцию теплоносителя.

Безусловно, система отопления, со встроенным циркуляционным насосом, является более эффективной, так как обогрев небольшого дома осуществляется в течении нескольких минут после запуска отопительного котла. Грамотная установка циркуляционного насоса в систему отопления, значительно повысит ее эффективность и сделает такую систему экономичнее в плане расхода энергоресурсов (как показывает практика, экономия газа составит примерно на 25 – 30%). За счет чего происходит экономия? Нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее возвращаться в котел менее охлажденный, а более теплый теплоноситель быстрее подогреть, соответственно снижается нагрузка на котел, который к тому же будет реже включаться.

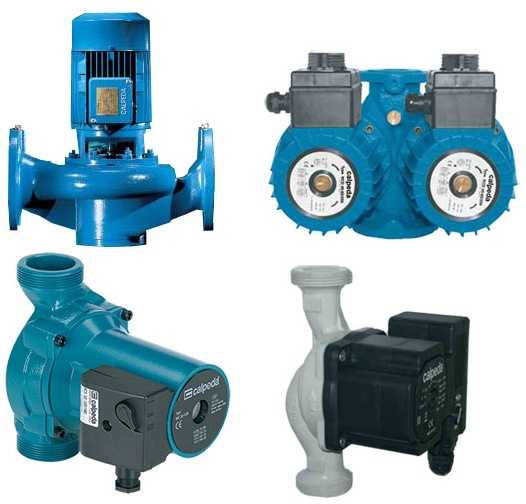

Типы циркуляционных насосов

По конструкционным особенностям циркуляционные насосы делятся на механизмы «мокрого» и «сухого» типа.

Конструкционная особенность насосов сухого типа заключается в том, что ротор не находится в прямом контакте с теплоносителем, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами. Тонкая пленка воды, находящаяся между кольцами, при вращении герметизирует соединение за счет разницы давления во внешней среде и системе отопления. Прижимная пружина выполняет постоянное поджатие колец по мере их износа и обеспечивает их «самоподгонку». КПД циркуляционных насосов с сухого типа составляет 80 %. Однако, насосы данного типа достаточно шумные и более требовательны в обслуживании, в сравнении с насосами мокрого типа и редко используются в индивидуальном отоплении.

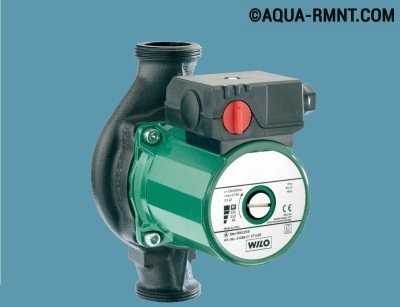

Циркуляционные насосы мокрого типа отличаются от «сухих» тем, что ротор вместе с крыльчаткой находятся в прямом контакте с теплоносителем, который и охлаждает прибор и одновременно выполняет роль смазки. В насосах такого типа ротор и статор разделены специальным «стаканом» выполненным из нержавеющей стали, который обеспечивает герметичность части электродвигателя, находящейся под напряжением. Все части циркуляционного насоса мокрого типа, функционируют в перекачиваемой среде.
КПД таких насосов составляет около 55%, однако, они менее шумные и неприхотливы в обслуживании. Их производительности вполне достаточно для систем небольших протяжностей, поэтому их наиболее часто используют в индивидуальном отоплении.

Как выбрать циркуляционный насос для системы отопления

Выбирая циркуляционный насос учитываются такие показатели, как его мощность, диаметр трубопровода, температура теплоносителя, уровень напора теплоносителя, производительность и пропускную способность отопительного котла.

Параметры циркуляционного насоса отображены в его маркировке. Например, маркировка 25-60 – что она обозначает? 25 – диаметр присоединительного размера в мм., в данном случае это 1 дюйм, а 60 – это давление или высота подъема. В данном случае высота подъема составляет 6 метров водяного столба или 0,6 атмосфер.
Любой циркуляционный насос имеет три ступени мощности. Каждая ступень мощности характеризуется своей производительностью, то есть объемом теплоносителя который прокачивает насос в один час.

Производительность циркуляционного насоса напрямую зависит от протяженности трубопровода (как правило при расчетах, на 10 м/п трубопровода приходится примерно 0,5 м. насосного напора). Также не следует забывать, что чем уже сечение труб в системе, тем большее сопротивление будет испытывать теплоноситель.

Расход теплоносителя рассчитывают просто приравнивая его к параметрам мощности отопительного прибора. Например, при мощности котла составляющей 25 кВт, расход теплоносителя будет составлять 25 л/мин. Радиаторам мощностью 15 к Вт необходимо 15 л/мин воды.

При протяженности трубопровода системы отопления не более 80 м., достаточно будет установки одного насоса, при более длительной протяженности трубопровода необходимо устанавливать два и более циркуляционных насоса.

Установка циркуляционного насоса – особенности монтажа

Первое что следует сделать перед установкой циркуляционного насоса – определить место монтажа. Нужно учитывать то, что циркуляционный насос нуждается в периодическом обслуживании, поэтому он должен иметь к себе свободный доступ.

Наиболее оптимальное место для его установки, перед отопительным котлом, на обратном трубопроводе. Все дело в том, что в верхней части котла со временем может накапливаться воздух и при установке насоса на подаче, будет происходить вытягивание воздуха из котла, что будет приводить к образованию вакуума и к закипанию завоздушенной части котла. Если же насос устанавливается перед котлом, то он будет вталкивать теплоноситель в него, что не будет приводить к образованию воздушных пробок. Кроме этого, такая система монтажа предусматривает работу циркуляционного насоса при более низких температурах (на обратке температура теплоносителя всегда ниже, чем на подаче), а это продлевает срок его эксплуатации.

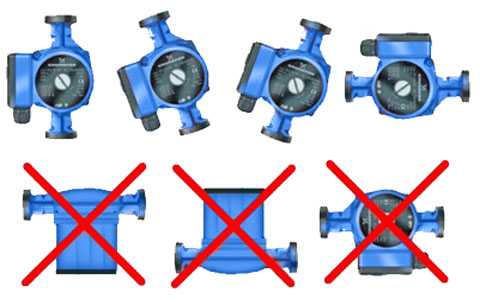

Очень важный момент монтажа – это положение вала циркуляционного насоса. Вал в обязательном порядке должен располагаться в строго горизонтальном положении, иначе насос будет находиться в воде не полностью, и в лучшем случае будет терять до 30% производительности, а в худшем – рабочая зона из-за перегрева может выйти из строя.

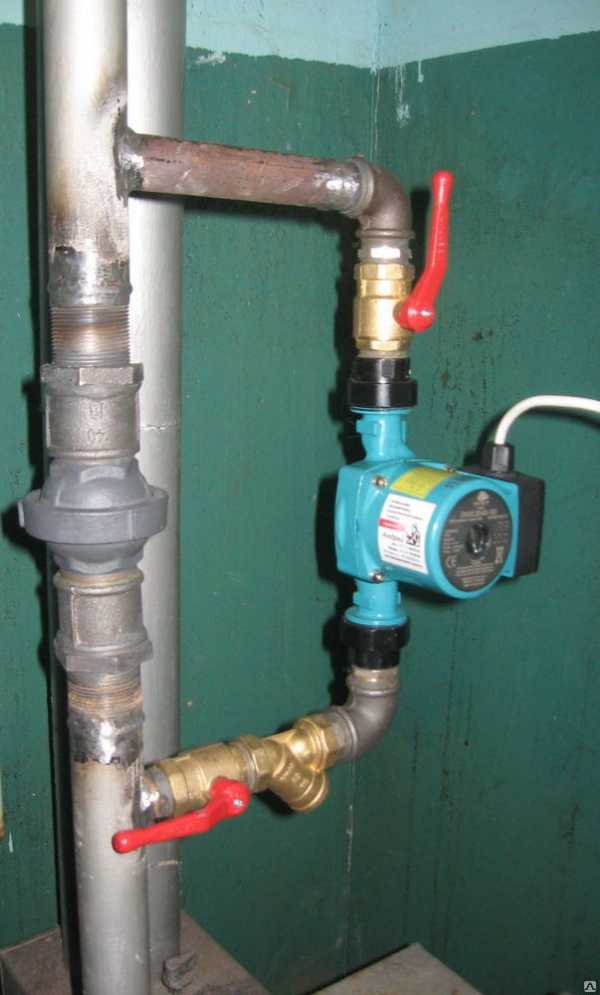

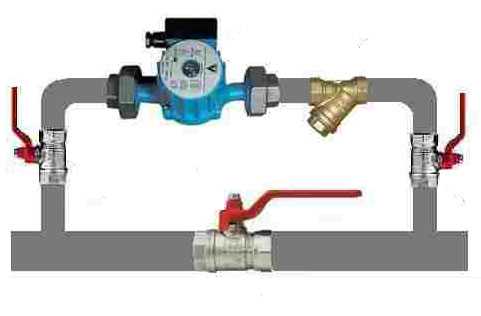

На выбранном участке монтажа циркуляционного насоса рекомендуется устанавливать, так называемый, байпас (обводная линия). Байпас необходим для того, чтобы в случаях отключения электричества или выхода насоса из строя теплоноситель циркулировал через открытия краны по главному трубопроводу, и отопительная система продолжала работать уже в режиме естественной циркуляции.

Следует обязательно помнить, что диаметр трубы обводной линии (байпаса) должен быть меньше диаметра основного трубопровода.

Перед насосом обязательно необходимо установить фильтр грубой очистки, который будет защищать вращающиеся элементы механизма от мелких механических частиц. Особенно нежелательно попадание мусора на крыльчатку, которая может попросту заклинить, что приведет к сгоранию обмотки и выходу насоса из строя.

С обеих сторон насоса необходимо установить запорную арматуру (обычные шаровые краны). Перекрыв их, в случае необходимости, можно выполнить демонтаж или обслуживание циркуляционного насоса без полного слива теплоносителя из системы.

Еще более правильны будет использование вместо одного из шаровых кранов обратного клапана.

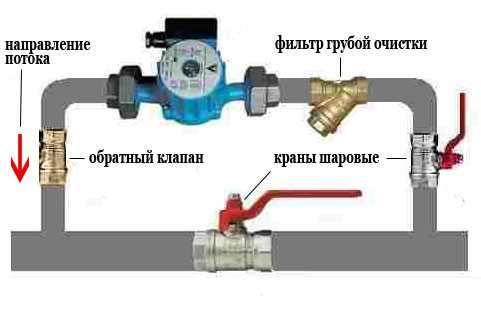

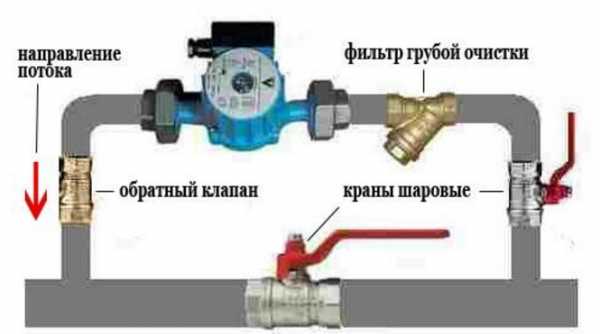

Система будет выглядеть следующим образом: перед фильтром грубой очистки устанавливается шаровый кран, за фильтром устанавливается циркуляционный насос, а за насосом вместо второго шарового крана – обратный клапан.

При использовании обратного клапана при необходимости также можно демонтировать циркуляционный насос, перекрыв всего лишь один шаровый кран – обратный клапан, установленный по стрелке, не даст вытока теплоносителя с другой стороны насоса.

Еще одна функция, которую выполняет обратный клапан, особенно при высоких стояках на подающей линии, – это предотвращение противопотока давления в системе. Что это значит? Если от котла вверх «выходит» вертикальный стояк большой протяженности, то давление будет направленно не только вверх, но и благодаря силам гравитации, будет создаваться давление, направленное вниз. Вот для того, чтобы часть давления не пошло в “обратку”, и система «остановилась» и устанавливается обратный клапан.

inbud.ru

Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы – гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

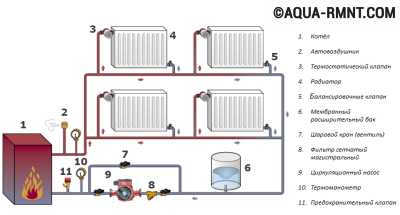

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо – в результате отопительное оборудование не нагревается или нагревается неравномерно.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Насосы “мокрого” типа. Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

  • моноблочные;
  • консольные;
  • «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя – перекачиваемая жидкость может содержать нейтральные примеси;
  • простой ремонт и замена запчастей.

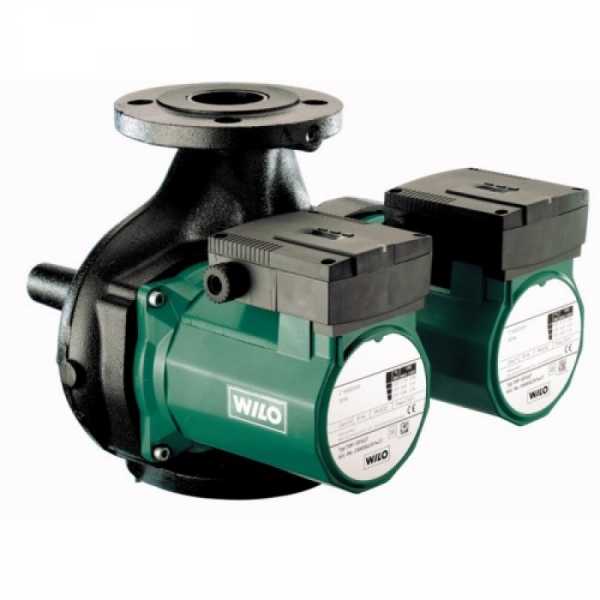

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

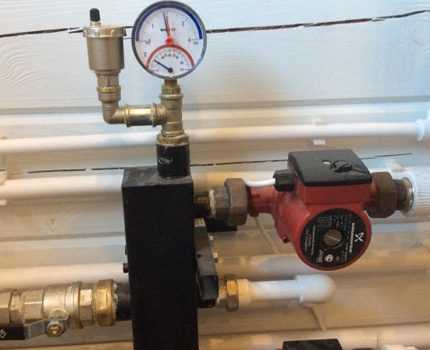

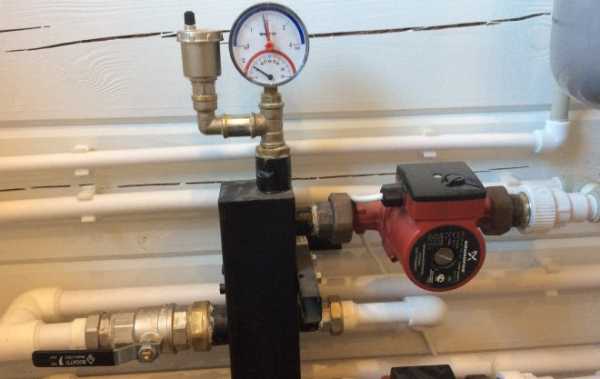

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

sovet-ingenera.com

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

подбор модели и правила установки » Аква-Ремонт

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме.

В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии. Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Вам также пригодится материал о том, как правильно выполнить расчёты требуемой производительности насоса для отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-nasosa-dlya-otopleniya.html

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

  • двух запорных кранов, которые располагают по обе стороны от прибора;
  • фильтра грубой очистки;
  • обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта

В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

aqua-rmnt.com

Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья - Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

  • сухим ротором;
  • мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

  • автоматическим;
  • принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

  • переключатель, расположенный на корпусе;
  • автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

«Сухие» насосы

В насосах с «сухим» ротором отсутствует прямой контакт теплоносителя с двигателем, а погруженной в жидкость является только крыльчатка, изолированная от ротора прокладками и уплотнительными кольцами.

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

Еще одним существенным недостатком является необходимость проведения регулярного обслуживания: для того чтобы не допустить стирания рабочих деталей двигателя, необходимо периодически обновлять и добавлять смазку.

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

  1. охлаждает двигатель;
  2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

А постоянное охлаждающее воздействие со стороны теплоносителя, наоборот, благоприятно отражается на долговечности аппарата.

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

  • корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
  • электродвигателя, приводящего в движение ротор;
  • стального или керамического ротора;
  • вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Поэтому, если существует необходимость в монтаже циркулярного насоса, то лучше всего выбирать между датским Grundfos или немецким Wilo, а также можно обратить внимание, например, на итальянские марки, стоимость которых ниже в 1,5-2 раза.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

  • типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

  • отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

  • ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

  • техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

  • мощность;
  • предельный температурный уровень;
  • внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
  • производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
  • объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? - здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

  • установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
  • обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
  • в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья - Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

  • на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
  • в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
  • также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.
Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.
Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

  1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
  2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
  3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
  4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
  5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
  6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
  7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
  8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

dimdom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
