Клапаны обратные — NGT
Клапаны обратные (КО) предназначены для исключения шламования двигателей при спуске бурильной колонны, а так же для предотвращения нефтегазоводо-проявлений, из скважины через бурильные трубы в процессе бурения нефтяных и газовых скважин. Клапаны обратные устанавливаются выше гидравлического забойного двигателя. Ниже перечислены основные преимущества обратных клапанов, раз-работанных компанией ЗАО “НГТ”, по сравнению с обратными клапанами других изготовителей:
1. В конструкции обратных клапанов полностью отсутствуют твердосплавные детали, что упрощает конструкцию обратного клапана, обеспечивает его надежность и, соответственно, обеспечивает значительный ресурс работы клапана.
2. В конструкции обратных клапанов полностью отсутствуют резиновые уплотнительные элементы, что позволяет применять обратные клапаны в любых, в том числе высокотемпературных скважинах, а также повышает надежность и простоту ремонта клапанов.
3. Защитное покрытие пружины клапана и поршня позволяют клапану работать в любых агрессивных средах в течение значительно более длительного времени по сравнению с обратными клапанами других изготовителей.
Благодаря указанным выше конструктивным особенностям межремонтный период обратных клапанов нашего производства составляет около 250 часов.
| Технические характеристики | Обозначение | |||||||
| КО-76 | КО-95 КО-106 |
КО-120 | КО-165 | КО-178 | КО-195 | КО-210 | КО-240 | |
| Наружный диаметр, мм | 76 | 106 | 120 | 165 | 178 | 195 | 210 | 240 |
| Длина общая, мм | 226 | 329 | 382 | 484 | 497 | 497 | 497 | 547 |
| Длина по корпусу, мм | 190 | 240 | 280 | 370 | 370 | 370 | 370 | 420 |
| Присоединительная резьба верх (муфта) |
З-66 | З-86 | З-102 | З-133 | З-147 | З-147 | З-152 | З-171 |
| Присоединительная резьба низ (ниппель) |
З-66 | З-86 | З-133 | З-147 | З-147 | З-152 | З-171 | |
| Давление открытия клапана, кг/см2 |
0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,3 | 0,3 |
| Расход рабочей жидкости, л/с, не более |
5 | 13 | 20 | 40 | 40 | 55 | 60 | 70 |
| Масса, кг | 6 | 13 | 18 | 47 | 52 | 66 | 78 | 116 |
Содержание песка в буровом растворе – не более 1%.
Плотность бурового раствора – не более 2 г/см3. Давление опрессовки клапана при подаче снизу – 350 атмосфер.
Клапан обратный для воды, канализации, отопления оптом с доставкой- АрмСнаб
Важным элементом конструкции трубопроводов для прокачки жидких сред является надлежащий выбор обратного клапана ждя воды или канализации, цель которого управлять работой трубопровода при изменении условий его работы. Кроме того, наличие обратного клапана позволяет минимизировать потребление энергоресурсов – воды и электроэнергии, если клапан установлен в замкнутом контуре, например, системы водоснабжения или отопления частного дома.
Виды и категории обратных клапанов
К основным видам описываемой трубопроводной арматуры относят:
- Подъёмные обратные клапаны – быстрозакрывающиеся и клапаны-форсунки с подпружиненными дисками.
- Поворотные обратные клапаны, оснащённые плоским диском, который поворачивается или качается вокруг шарнирного пальца.
Обратные клапаны для воды или канализации могут быть оснащены различными аксессуарами, такими как рычаг или устройство контролируемого закрытия.
Такие виды арматуры используются также для предотвращения скачков напряжения в распределительных системах.
Конструкция и выбор обратных клапанов
Универсальной конструкции обратного клапана для воды или канализации не существует. Даже если детально рассмотреть различные категории и типы данных устройств, рациональное решение всё равно принять сложно, поскольку каждая модель предназначена для удовлетворения определённых задач.
Компания «Армснаб» надеется, что поможет вам положительно решить эту проблему. Критериями выбора будем считать следующие характеристики:
- Компактность;
- Высокую производительность;
- Низкую стоимость;
- Функциональность:
- Совместимость с различными типами рабочих сред.
Рассмотрим с этой точки зрения возможности и ограничения современных типов обратных клапанов.

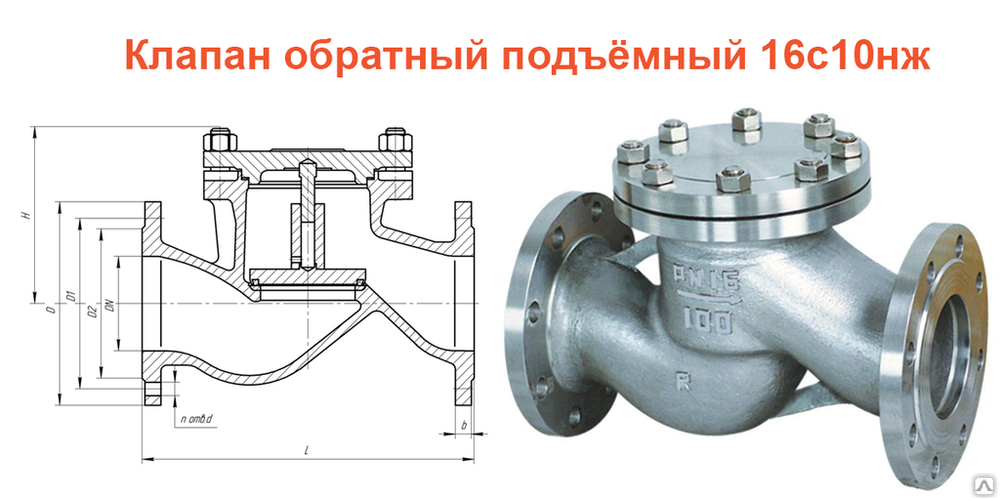

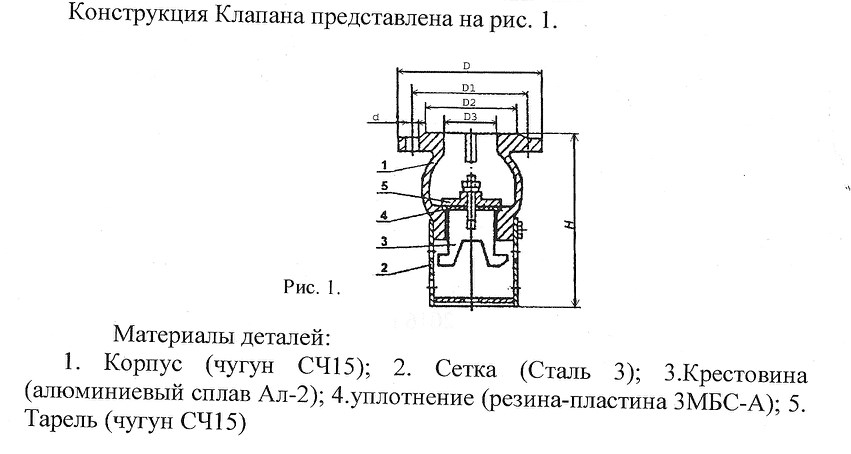

Подъёмные обратные клапаны
Устройства просты, имеют функции автоматического управления, экономически эффективны. Но могут увеличить затраты на электроэнергию, особенно при длительной непрерывной работе. Эти клапаны для канализации не имеют внешних движущихся частей, могут быть экономичными в производстве и надёжными в эксплуатации. Недостаток – невозможность проверки, отрыт ли клапан или закрыт, что может быть важной особенностью насосной системы.

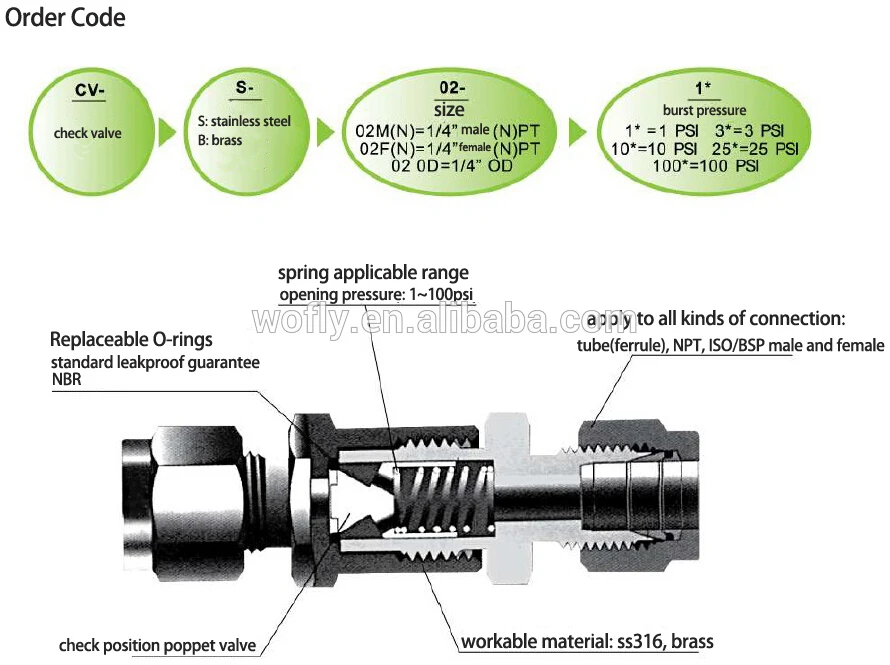

По способу присоединения обратные клапаны для воды такого типа могут быть резьбовыми или фланцевыми. Они состоят из корпуса, седла, пружины, штока и диска с цельными стержнями. Когда поток инициируется, диск сдвигается вправо, чтобы открыть поток. При прекращении подачи пружина сжимается, и клапан закрывается до реверсирования потока. Они закрываются очень быстро (примерно за одну десятую секунды), поскольку обладают коротким линейным ходом штока.
Шаровые обратные клапаны
Обеспечивают наилучшую защиту от запирания.
Сопло таких клапанов обычно изготавливается из нержавеющей стали, чтобы соответствовать жестким требованиям промышленности и энергетики.
Шаровые обратные клапаны для воды просты и компактны. Они обычно используются на небольших насосах для воды или сточных вод, где важны минимальные энергозатраты.
Клапан состоит из корпуса с резьбой или фланца с внутренними элементами, которые позволяют направлять шарик с резиновым покрытием внутрь и наружу седла по мере прохождения потока. Катясь по поверхности, шарик самоочищается, что важно при техническом обслуживании такой арматуры.
Верхнее присоединение трубопровода к клапану упрощает его обслуживание, поскольку устройство не требуется демонтировать. Шаровые обратные клапаны можно использовать как для воды, так и для стоков. К сожалению, такое исполнение арматуры непригодно для линий с высоким напором, а также при параллельной работе нескольких насосов. Причины: инерционность и увеличенное время срабатывания.

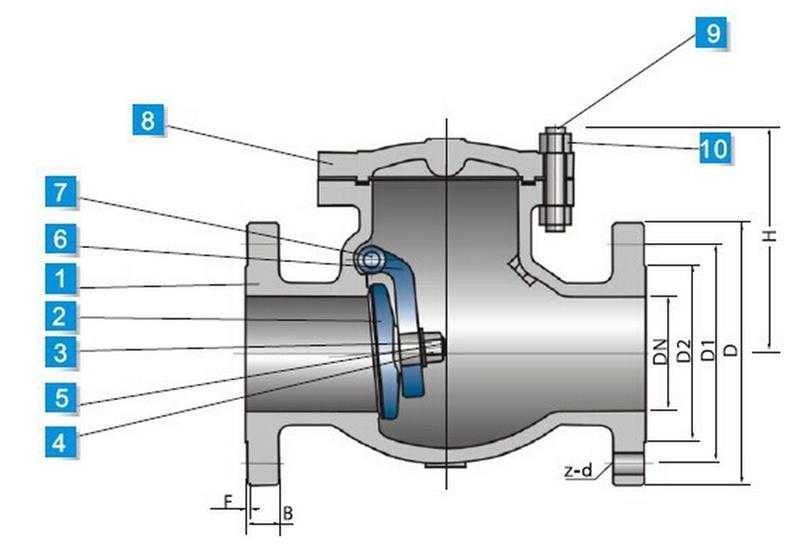

Поворотные обратные клапаны
Исторически являются наиболее распространенной категорией обратных клапанов, используемых в системах перекачки воды и канализации.
Они легкодоступны, дешевы и имеют невысокую стоимость и устойчивые характеристики потерь напора при полном открытии. Клапаны могут считаться автоматическими в том смысле, что не требуют внешних приводов или управляющих сигналов, т.к. работают строго от изменения направления потока.
Поворотные обратные клапаны состоят из корпуса и закрывающего элемента/диска, который поворачивается или качается вокруг шарнирного пальца. Клапан монтируется между двумя фланцами трубы и имеет шарнирный штифт, вокруг которого вращаются два противоположных D-образных диска. Другой штифт – стопорный – центрирует и стабилизирует диски в потоке, когда клапан полностью открыт.
Такие клапаны для воды в процессе эксплуатации могут подвергаться вибрации и износу, поэтому должны включать в себя стабилизирующие сферические поверхности на конце штифта, которые предотвращают возникновение вибраций.
Обратный клапан поворотного типа не используется в сточных водах, содержащих твердые частицы.

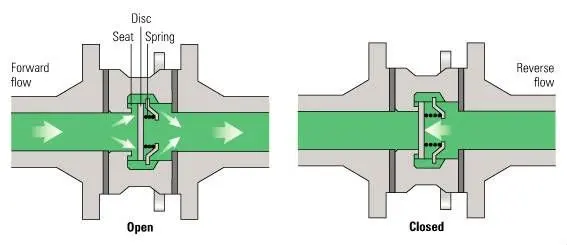

Встроенные обратные клапаны, их основные конструктивные различия и почему некоторые из них работают хорошо, а некоторые не очень
Эммануэле Кодега
Эммануэле Кодега
Развитие бизнеса — автоматизация клапанов в Ferguson Industrial
Опубликовано 23 сентября 2015 г.
+ Подписаться

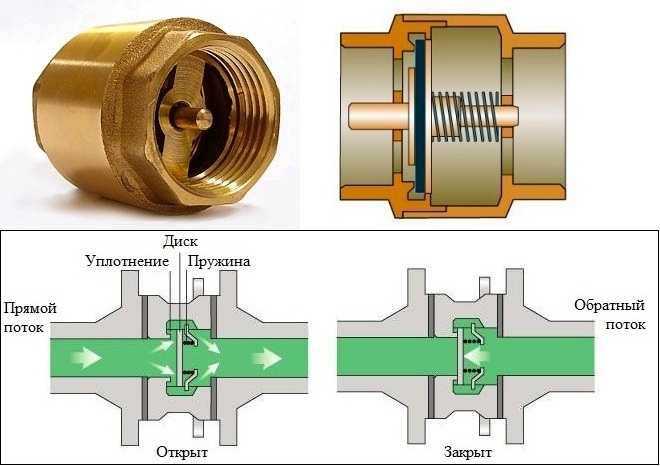

Прямоточный обратный клапан из латуни/бронзы начал свой путь к успеху в начале восьмидесятых годов. Вместо того, чтобы возвращаться в прошлое, мы прилагаем для вашего использования документ, который мы недавно написали нашим представителям, определяющий этот период в сравнении с поворотными обратными клапанами, а также рекламный ролик об уникальном диске Bonomi.
Итак, давайте теперь поговорим о распространении встроенных обратных клапанов, их основных конструктивных различиях и о том, почему некоторые из них работают хорошо, а некоторые не очень.
Прежде всего, при проектировании хорошего и надежного обратного клапана для коммерческого водопровода необходимо следовать пяти рекомендациям:
- Пропускная способность или CV. Если обратный клапан не может удовлетворить спрос в системе, то он бесполезен. Обратный клапан должен иметь размер в соответствии с расходом , а не в соответствии с размером линии.
Многие сегодняшние конструкции очень ограничены на входе, поскольку диск может быть изготовлен из плоской бронзовой отливки в сочетании с устаревшей отливкой корпуса, которая также проникает во вход, просто не хватает места для потока, чтобы обогнуть сам диск. Это характерно для хорошо проверьте дизайнов, которые находят свое коммерческое применение. Они не предназначены для средних и высоких потоков в коммерческих системах. - Давление открытия и падение давления. Сегодня обычные коммерческие встроенные обратные клапаны используют давление срабатывания ½ фунта на квадратный дюйм, чтобы заменить поворотные обратные клапаны. При давлении открытия ½ фунта на квадратный дюйм можно было бы ожидать значительного расхода, но это также не всегда так. Давление открытия — одна из проблем; движение диска при обычном городском водоснабжении может работать вполне удовлетворительно, но в условиях низкого расхода, например, в системах водяного отопления, это может быть не так, и это еще одна проблема, которую мы рассмотрим, когда перейдем к конструкции диска.
- Максимальное рабочее давление. Из-за возможности скачков давления или даже при использовании насоса, для всех встроенных проверок, используемых в коммерческих целях, требуется рейтинг корпуса 400 WOG. На рынке есть горстка, которая соответствует этим критериям, в то время как остальные находятся в диапазоне около 200WOG, и все они, как правило, импортируются из Китая.
- Характеристики уплотнения. В сочетании с встроенными обратными клапанами используются различные уплотнения. В некоторых случаях герметизация на самом деле не является критической проблемой.
Многие сегодняшние конструкции очень ограничены на входе, поскольку диск может быть изготовлен из плоской бронзовой отливки в сочетании с устаревшей отливкой корпуса, которая также проникает во вход, просто не хватает места для потока, чтобы обогнуть сам диск. Это характерно для хорошо проверьте дизайнов, которые находят свое коммерческое применение. Они не предназначены для средних и высоких потоков в коммерческих системах.
Однако там, где требуется непроницаемость для пузырей, требуется эластомерное уплотнение , так как оно обладает памятью, необходимой для непроницаемости для пузырей. Уплотнения TFE к латунным дискам не могут гарантировать герметизацию пузырей, поскольку на диск недостаточно веса и силы, чтобы каждый раз это срабатывало. TFE или PTFE не имеют памяти, и поэтому при каждом перемещении принимают другой набор.
Если диск смещается от центра, что является обычным явлением, уплотнение TFE также будет изменено. Этот запор не предназначен для герметизации, как шаровой кран поплавкового типа с двумя седлами и утяжеленным шаром.
- Стабильность диска. Диск должен иметь чистый дизайн, иметь пружину, которая плотно прилегает к его штоку, а шток должен плотно входить в направляющую штока. Если допуски между штоком и направляющей штока слишком велики, может возникнуть «колебание» из-за турбулентности, что приведет к преждевременному завершению срока службы обратного клапана. Это обычно наблюдается в условиях слабого потока. Большинство имеющихся на рынке чеков не имеют таких жестких допусков между штоком, пружиной и направляющей.
Серия Bonomi 100002/100003/100012LF/100712LF/100612LF Особенности
- Корпус. Кованая латунь с пределом прочности на разрыв 55-65 000 фунтов на квадратный дюйм по сравнению с бронзовым литьем с пределом прочности на разрыв 30 0000 фунтов на квадратный дюйм. Кроме того, латунная поковка не будет иметь трещин, вызванных коррозией под напряжением, отверстий от песка, а также имеет меньший профиль и вес на трубе.
- Шток/пружина. Шток и диск представляют собой одно целое, а диаметр пружины (нержавеющая сталь серии 300) лишь немного больше диаметра штока. Растрескивание пружины происходит при ½ PSI.
- Диск. Диск изготовлен из термопластичного материала под названием Полиэфиримид , который идеально подходит для обеспечения устойчивости к истиранию при контакте с посторонними веществами в воде, такими как окалина, песок, песок или даже припой. Его также можно использовать до 125 фунтов. обслуживание пара, поскольку его максимальная температура составляет 400F.
Кроме того, латунная поковка не будет иметь трещин, вызванных коррозией под напряжением, отверстий от песка, а также имеет меньший профиль и вес на трубе. Проблемы с низким расходом. Коническая форма имеет решающее значение, поскольку она позволяет минимальному потоку широко открывать стороны диска под давлением открытия ½ фунта на квадратный дюйм.
Плоские диски препятствуют слабому потоку, в то время как закругленные диски пропускают малый поток с минимальным зазором. Вот тут-то и вступает в игру «охотничий» или вибрационный шум. Диск не может полностью открыться при низком давлении, таком как 2-15 фунтов, поэтому он начинает быстро двигаться вперед и назад, почти пульсируя. Кроме того, диск также начинает «раскачиваться», что означает, что он будет двигаться из стороны в сторону в дополнение к движениям вперед и назад. Этот пульсирующий/качающийся диск создает нескончаемый пронзительный и вибрирующий шум, который можно услышать по всей системе. Если это не решить, либо с увеличением расхода, либо с заменой клапана, диск все равно со временем разрушится.
- Направляющие дисков. Обратные клапаны Bonomi также оснащены четырьмя запатентованными дисковыми направляющими внутри самого корпуса. Эти обработанные направляющие гарантируют, что при любых условиях потока диск всегда остается на одной линии с потоком в трубе. Диск не может быть загружен сбоку как есть, что характерно для конструкций с плоскими дисками. В присланных ранее спецификациях можно заметить направляющие (белого цвета), охраняющие диск. Глубина резьбы
- ANSI B1.20.1 — это может показаться незначительной функцией, но, на мой взгляд, это не так. Большинство встроенных обратных клапанов, которые приобретаются сегодня, не соответствуют отраслевым спецификациям по глубине резьбы, поэтому они имеют длину 1 резьбы с каждой стороны корпуса. Это сделано для экономии денег производителя за счет небольшого снижения стоимости за счет использования меньшего количества металла. Дополнительные резьбы позволяют проще и лучше герметизировать трубу. Если литература делает не соответствует стандарту ANSI B1.20.1, то он не соответствует стандартам герметизации труб. Вы будете потрясены тем, как много клапанов не соответствуют этому простому критерию.
Диск не может быть загружен сбоку как есть, что характерно для конструкций с плоскими дисками. В присланных ранее спецификациях можно заметить направляющие (белого цвета), охраняющие диск.Основные характеристики серии обратных клапанов:
- Запатентованная функция защиты от боковой нагрузки
- Герметичное седло NBR/FMK
- Кованый тонкостенный корпус «прочнее литого»
- Рейтинг испытаний корпуса 400 WOG (максимальное давление медной трубы 200 фунтов на квадратный дюйм)
- Конический диск из полиэфирамида, устойчивый к истиранию и коррозии.
- Соединения ANSI B16.18
- Самые высокие характеристики потока в галлонах в минуту при низком перепаде давления Бессвинцовая латунь
- Gnutti для «НОРМАЛЬНОЙ» пайки. Эта версия для пайки была специально разработана с удлиненными концами для облегчения пайки и во избежание повреждения важных эластомерных уплотнений.
Надеюсь, что это письмо поможет клиентам в их поисках идеального обратного клапана, и от имени Bonomi North America я хочу поблагодарить вас за проявленный интерес к нашей продукции. Если вам нужна дополнительная информация, пожалуйста, свяжитесь со мной в любое время.
СРАВНЕНИЕ СПЛАВОВ ЛАТУНИ НА ОСНОВЕ ВИСМУТА, ЭКОЛАТУНИ НА ОСНОВЕ КРЕМНИЯ И ДВОЙНОЙ ЛАТУНИ-DZR.
23 января 2017 г.
Электромагнитные пилотные клапаны Namur и пневматические приводы
9 октября 2015 г.
Тяжелые условия эксплуатации: шаровой кран с плавающим или шаровым краном?
9 октября 2015 г.
Бронзовые или латунные шаровые краны? ДЗР латунь
24 сентября 2015 г.
Полый шар против твердого шара
24 сентября 2015 г.
Другие также смотрели
Исследуйте темы
Знакомство с обратными клапанами — Plast-O-Matic Valves, Inc.
21 июля 2016 г.
Обратные клапаны True Blue® из термопластика из ПВХ, ХПВХ, ПВДФ, ПП и ПТФЭ помогают остановить нежелательный обратный поток с помощью автоматического герметичного уплотнения.
• Серия CKM и CK Мембранный привод; самоуплотняющиеся и нормально закрытые.
• Серия CKS Конструкции с герметичными пружинами из PFA; самоуплотняющиеся и нормально закрытые.
• Серия CKD Компактная конструкция для приложений с низким давлением; не самоуплотняющийся, но имеет более низкое давление открытия.
Все обратные клапаны True Blue имеют прочную конструкцию из термопластика без металлических частей, контактирующих со средой. В качестве гарантии качества каждый клапан проходит индивидуальную проверку под давлением инспектором Plast-O-Matic перед отправкой.
Функция обратного клапана
По словам Райана Дрисколла, инженера по внутренним продажам ValveMan.
com, «обратные клапаны — это однонаправленные клапаны, которые устанавливаются в трубопроводных системах для предотвращения обратного потока воды или скачков давления. Эти проблемы предотвращаются за счет саморегулирующейся способности обратного клапана, которая гарантирует, что вода течет в одном направлении». Дрисколл объясняет, что преимущества включают снижение гидравлического удара и увеличение срока службы труб и насосов.
Мембранные обратные клапаны превосходят «шаровые обратные клапаны»
Запатентованная диафрагма обратного клапана Plast-O-Matic True Blue предназначена для повторной посадки с герметичным уплотнением независимо от монтажного положения или обратного потока. Обратные клапаны шарового типа требуют двух свойств для правильного уплотнения: во-первых, шаровой обратный клапан должен быть установлен с направлением потока вверх, поскольку для притягивания шара к седлу требуется сила тяжести. Во-вторых, должно присутствовать некоторое обратное давление и поток, потому что давление требуется для плотного прилегания шара к седлу.
Если хотя бы одно из этих условий не выполнено, шаровой затвор протечет! С другой стороны, запорная мембрана Plast-O-Matic будет герметизировать в любом положении, независимо от наличия потока.
Вот простой тест: Возьмите мембранный обратный клапан Plast-O-Matic и поместите его стрелкой вверх на бумажное полотенце. Налейте небольшое количество воды в выпускное отверстие, поднимите клапан, и вы увидите, что он остался абсолютно герметичным — на бумажной салфетке нет следов влаги. Теперь возьмите любой шаровой обратный клапан и проведите точно такой же тест — только убедитесь, что под рукой есть дополнительные бумажные полотенца!
Сравните шаровой затвор с нашим запатентованным диафрагменным запором!
Серия СКМ: Непревзойденная производительность в пластиковом обратном клапане. Запатентованная конструкция диафрагмы обеспечивает идеальный нормально закрытый клапан с нулевым обратным потоком. : Geon® PVC, Corzan® CPVC, стеклонаполненный полипропилен и Kynar® PVDF. Материалы уплотнения: EPDM и FKM. • Самоуплотняющийся — не зависит от силы тяжести, монтажного положения или обратного потока. Щелкните здесь для получения полных спецификаций (веб-страница, относящаяся к серии CKM) |
Доступные размеры труб 1/2″, 3/4″ и 1″. Серия CK: Непревзойденная производительность в пластиковом обратном клапане. Корпус из ПТФЭ; Материалы уплотнения: EPDM и FKM. • Самоуплотняющийся — не зависит от силы тяжести, монтажного положения или обратного потока. Щелкните здесь для получения полных спецификаций (веб-страница, относящаяся к сериям CK и CKM) |
Запатентованная конструкция диафрагмы обеспечивает идеальный нормально закрытый клапан с нулевым обратным потоком. Доступные размеры труб 3/4″ и 1″.
Серия CKS: Непревзойденная производительность в пластиковом обратном клапане. Уникальный тарельчатый клапан и инкапсулированный PFA 9Конструкция пружины 0266 имитирует диафрагму CKM и обеспечивает идеальный нормально закрытый клапан с нулевым обратным потоком. Доступные размеры труб 1-1/2″, 2″ и 3″. Материалы корпуса: Geon PVC, Corzan CPVC, натуральный полипропилен и Kynar PVDF. Материалы уплотнения: EPDM и FKM (витон). • Самоуплотняющийся — не зависит от силы тяжести, монтажного положения или обратного потока. Щелкните здесь, чтобы перейти на веб-страницу, относящуюся к серии CKS 9.0018 Нажмите здесь, чтобы открыть файл .PDF для серии CKS |
Серия CKD: В этих клапанах 1/4″ и 1/2″ используется гибкий диск из эластомера, а не запатентованная Plast-O-Matic диафрагма. Преимущество заключается в том, что для открытия CKD требуется на меньше давления, чем для CKM. Недостатком, конечно, является то, что он зависит от некоторого обратного давления для обеспечения уплотнения, а в приложениях с низким расходом для уплотнения требуется сила тяжести (устанавливайте с направлением потока «вверх»). Но обратите внимание, что при использовании для жидкостей с высоким удельным весом диск может «плавать», поэтому рекомендуется устанавливать его с направлением потока «вниз» для таких типов жидкостей. Также обратите внимание, что в трубопроводных системах 1/2″, где требуется высокий расход, следует использовать обратный клапан 1/2″ серии CKM, если только сверхнизкое давление открытия серии CKD не является обязательным требованием. Производительность потока размером 1/4″ превышает рекомендуемые значения расхода для трубок фракционного размера. • Очень компактный; тонкая конструкция — диаметр ненамного больше соответствующего размера трубы. |
