Точечная сварка из инвертора своими руками: схема и необходимые элементы

Главная » Технология

В некоторых случаях при ремонте в домашних условиях требуется соединение двух тонкостенных металлических деталей. Для этого можно использовать точечную сварку. Промышленность выпускает большое количество различных аппаратов для точечной сварки. Но эти устройства, как правило, довольно громоздкие и дорогие. Поэтому домашние мастера часто пытаются сделать аппарат для точечной сварки своими руками.

Содержание

• 1 Варианты точечной сварки
• 2 Инверторный аппарат для точечной сварки
• 3 Схема и необходимые элементы
• 4 Достоинства и недостатки конструкции

Варианты точечной сварки

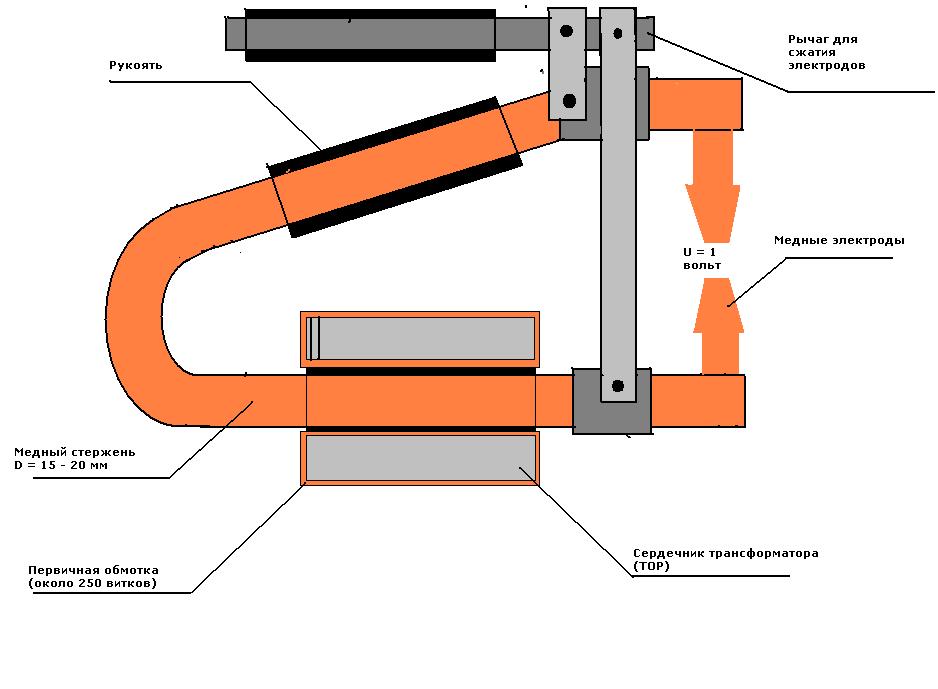

Основными элементами при создании аппарата для точечной сварки обычно являются трансформатор довольно большой мощности (не менее 1 кВт) и самодельного устройства прижима, состоящее из двух рычагов с электродами.

В качестве первого элемента могут быть выбраны, например, трансформатор от микроволновой печи или сварочный трансформатор. Оба этих типа трансформатора требуют перемотки вторичной обмотки.

В сварочном инверторе силовой трансформатор 50 Гц, преобразующий сетевое напряжение 220 В, как правило, отсутствует. В таком устройстве сетевое напряжение выпрямляется и подается на генератор высокой частоты (50-80 кГц), в схеме которого имеется понижающий трансформатор, предназначенный для работы с повышенной частотой. Работа с такой частотой позволяет резко уменьшить вес и габариты сварочного инвертора. На выходе понижающего трансформатора напряжение снижается до 60-70 В, причем выходной ток может достигать 130 А.

Для осуществления точечной сварки требуется получить ток в 1000-2000 А при напряжении в 1-2 В.

Использовать высокочастотный трансформатор от инвертора отдельно в сети 50 Гц (как это делается в других случаях) невозможно. В принципе, для получения необходимого режима можно перемотать вторичную обмотку трансформатора. Но этот трансформатор имеет малые габариты и часто намотан на сердечнике тороидальной формы, что делает такую переделку трудновыполнимой. Возможен вариант с подключением дополнительного понижающего трансформатора. Он также будет работать на высокой частоте и иметь небольшие габариты. Еще один вариант – использование инвертора в качестве устройства для зарядки конденсаторов в дополнительном конденсаторном блоке.

Инверторный аппарат для точечной сварки

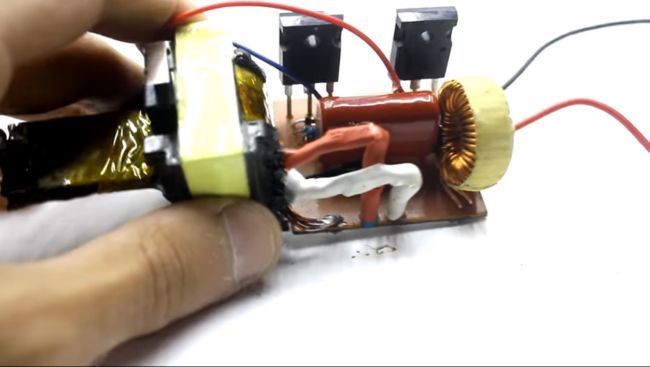

Этот аппарат собран на базе импульсных схем и позволяет производить точечную сварку даже при питании от низковольтных источников типа аккумуляторов.

Схема и необходимые элементы

Схема данного прибора представляет собой инвертор, который преобразует постоянное напряжение в высокочастотные колебания с частотой 30-50 кГц.

Для преобразования постоянного напряжения в переменное используется двухтактный генератор на мощных полевых транзисторах. Транзисторы должны пропускать ток не менее 40 А и иметь допустимое рабочее напряжение не менее 50 В.

Колебательный контур генератора определяется индуктивностью первичной обмотки трансформатора и конденсатором, емкость которого не должна превышать 2 мкФ. В принципе, емкость можно увеличить, но тогда генератор будет работать на более низких (звуковых) частотах, в результате чего трансформатор будет излучать свист.

Алгоритм создания аппарата:

1. Из силового трансформатора блока питания компьютера АТХ 450 делается импульсный трансформатор.
2. Из трансформатора удаляются все обмотки и наматывается первичная обмотка жгутом из 3 проводов диаметром 1 мм.
3. Поверх первичной обмотки наматывается 1 виток вторичной обмотки, представляющий собой медную ленту шириной 22 мм и толщиной 1 мм.
4. Вторичная обмотка фиксируется в трансформаторе эпоксидным клеем, а на концы ее напаиваются латунные клеммы. В клеммы вставляются и фиксируются отрезки медного провода диаметром 2 мм, которые и будут выполнять роль электродов.
5. Используемый в схеме дроссель выполняется на тороидальном сердечнике и имеет от 10 до 30 витков провода диаметра 1,5 мм.
6. Транзисторные ключи крепятся на небольших радиаторах.
7. Все элементы устанавливаются на плате из изоляционного материала и соединяются пайкой с помощью проводов в соответствии со схемой аппарата.
8. Сверху электрическая схема закрывается корпусом из изоляционного материала.
9. В удобном месте устанавливается кнопка управления.

Достоинства и недостатки конструкции

Достоинства:

1. Довольно высокая выходная мощность, позволяющая проводить сварку аккумуляторов и других более крупных деталей.
2. Схема может питаться от источника постоянного тока с напряжением от 6 до 24 В .
3. Можно использовать как сетевой источник питания (например, блок питания от компьютера), так и мощный аккумулятор.
4. Малый вес и габариты.
5. Низкая себестоимость.

Недостатки:

1. Питание должно осуществляться только от мощных источников. При просадках тока источника питания в аппарате могут появиться неисправности.
2. При сварке необходимо выполнять правильный режим работы. После двух секунд сварки делать перерыв на 2-3 секунды.

Рейтинг

(

2 оценки, среднее 3 из 5 )

0

Ануфриенок Константин/ автор статьи

Сварщик: 7 разряд, опыт ручной дуговой, аргоно-дуговой, газовой сварки — 14 лет, наличие удостоверения НАКС НГДО, ОХНВП, КО.

Понравилась статья? Поделиться с друзьями:

Контактная сварка своими руками из инвертора

Главная » Разное » Контактная сварка своими руками из инвертора

Точечная сварка своими руками из инвертора

Точечную сварку можно встретить не только на производстве, но и в бытовых условиях. Преимущества выбора такого вида сварки заключается в ее надежности. Данным способом крепления легко соединить разноуглеродные стали, цветной металл. При этом, можно строить практически любые конфигурации и совмещения с металлами.

Позволяет создавать изделие под любые фантазии и потребности.

Спектр применения

Чаще всего, точечная сварка получила широкое применение в ремонте кабелей и бытовой техники. Точечная сварка позволяет производить ремонт аккумуляторов и других мобильных переносных устройств.

Технология сварки

Технология сварки аккумуляторов достаточно проста, пример можно посмотреть по видео ниже.

Весь процесс сварки заключается в нагреве рабочей металлической поверхности до пластичного состояния. В таком состоянии изделия легко деформируются и соединяются.

Для обеспечения качества требуется постоянное проведение процесса плавления. Непрерывность и определенная скорость рабочего темпа, сила нажатия являются ключевыми в работе. В дальнейшем эти параметры характеризуют качество изделий.

Основой принципа работы данной сварки служит преобразование электрической энергии в тепловую. Под воздействием тепла металлическая поверхность подвергаются плавлению.

Контакт электродов следует помещать в местах соединения 2 рабочих поверхностей деталей, необходимых для закрепления.

Застывание расплавленной массы происходит в момент отключения тока. Тем самым, исключается эффект растекания поверхности швов. Поэтому, данный вид сварки носит название точечный.

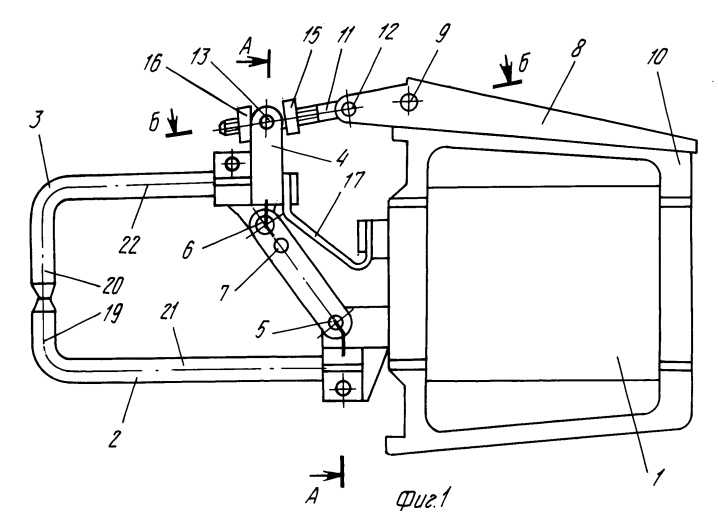

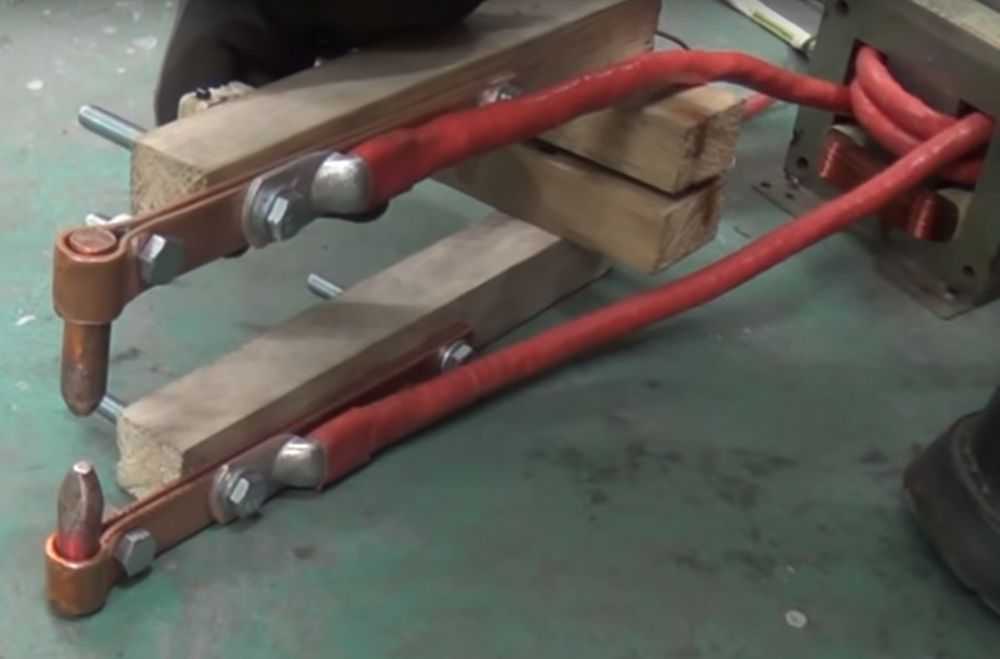

Клещи

Присоединение частей деталей осуществляется за счёт закрепления поверхности при помощи специальных клещей. Которые, подразделяются на подвесные и ручные.

• Подвесные. Получили широкое применение в условиях завода и промышленных предприятий, подлежат многократному использованию.
• Ручные. Основной функцией служит передача электротока на электроды.

Ряд преимуществ

• Высокая скорость работы;
• Наивысшая степень электробезопасности;
• Обеспечение качественного соединения;
• Изготовить устройство для сварки можно в ручную.

Технический процесс

Вся система построена на элементарной передаче тепла в целях плавления металла в местах закрепления. На качество сварки может повлиять плохая очистка поверхности, видимые окислы.

Ознакомиться с техпроцессом можно по ссылке на видео.

Пользуясь законом теплопроводности, следовало бы учитывать этот параметр для большинства распространенных металлов. Параметры теплопроводности для некоторых из них представлены ниже в таблице.

Наименование металла	Температура плавления, Сᵒ
Железо (низкоуглеродистая сталь)	~1400
Медь	~690
Алюминий	~430
Цинк	~1120

Электроды должны тоже соответствовать некоторым параметрам:

• Теплопроводность;
• Электропроводимость;
• Механическая прочность;
• Скорость обработки.

Электроды недолговечны и требуют бережного отношения. При постоянном воздействии температурного режима, необходимо прерываться. Данная возможность позволяет остыть электродам и свариваемой поверхности. Таким образом, продлевается ресурс электродов.

Диаметр электродов влияет на характеристику силы тока, а соответственно и на качество шва. Диаметр сечения электрода подбирается исходя из толщины рабочей поверхности. Электрод должен быть приблизительно в два раза толще закрепляемых изделий.

Контактная сварка

Контактная сварка позволяет проводить работы в обычных домашних условиях. Но, чаще всего, этот способ широко применяется в промышленности.

Видео по теме контактная сварка своими руками.

Заводы-изготовители позаботились о том, чтобы домашних условиях не присутствовали громоздкие аппараты по точечной сварке. Уже давно придуманы компактные мобильные устройства. Их предназначение заключается в ремонте домашней бытовой техники.

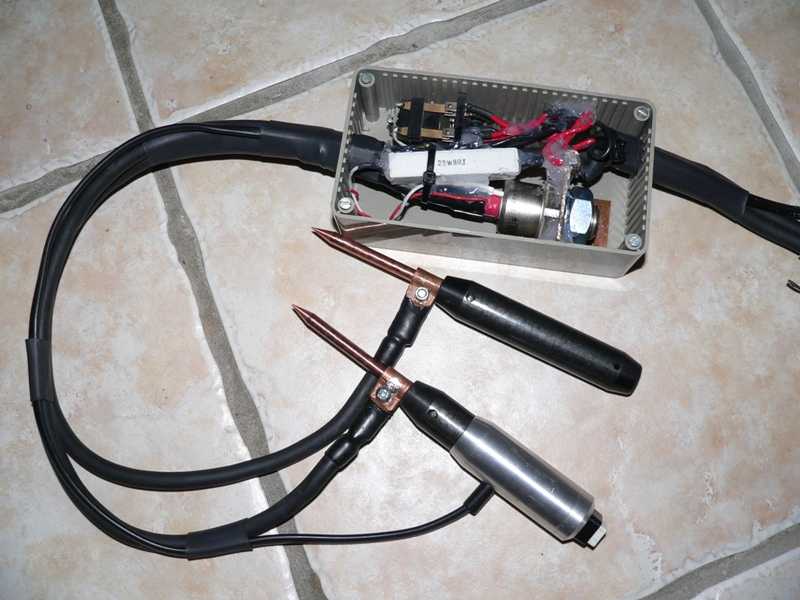

Такое устройство получило название споттер. Устройство оснащено двумя выводами, предназначенными для закрепления одного из них к рабочей поверхности изделия. Второй же вывод подводится к электроду.

В данной конфигурации в клещах нет необходимости. Источник тока должен располагаться на достаточно близком расстоянии от места проведения работ.

Не стоит обращать на малогабаритное устройство, она достаточно функционально для своего размера.

Наиболее простые устройства используют однофазный ток. Но надеяться на то, чтобы закрепить деталь более одного миллиметра не стоит. Закрепление более сложных деталей производится с привлечением дополнительного трансформатора.

Стоимость

Стоимость споттеров достаточно невелика. В самой дорогой категории находятся инверторные.

Как правило, бытовые устройства не требует больших мощностей. Поэтому, можно обойтись и самодельным аппаратом.

Точечная сварка отличается своим качеством шва. В большинстве случаев, чтобы его разрушить требуется применение серьезных механических воздействий. Чаще всего, для этого используются сверла.

Схема аппарата

Если существует такая потребность, есть желание сделать устройство самому, то собрать его вполне возможно в домашних условиях.

Размеры аппарата по точечной сварке зависит, прежде всего, от потребностей. Наиболее удобными выступают устройства со средними габаритами.

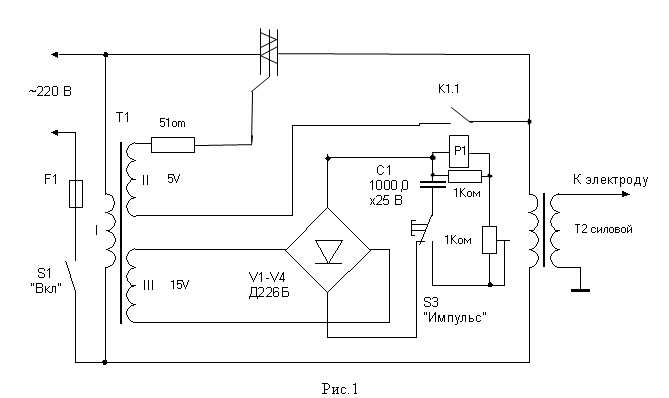

Рисунок. Схема сварочного аппарата по точечной сварке.

Работа устройства заключается на принципе Ленца-Джоуля. Требования физического закона гласит, что проводник должен вырабатывать тепло в количестве равным пропорции с сопротивлением проводника, а также квадратом тока и затраченного времени.

К такому схемному решению обязательна установка выпрямительного моста. Через тиристорный мост происходит заряд конденсатора. Первый тиристор выступает в качестве катода.

Конденсаторный блок является своеобразной защитой и служит в качестве высвободителя тока. Создается принцип качели, постоянная зарядка и разрядка конденсаторов. Данный принцип позволяет создавать эффект точечной пайки. Шов равномерно и своевременно остывает, не позволяя расплываться металлу.

Для увеличения мощности в схему, также добавляются дополнительный тиристор с реле выключения.

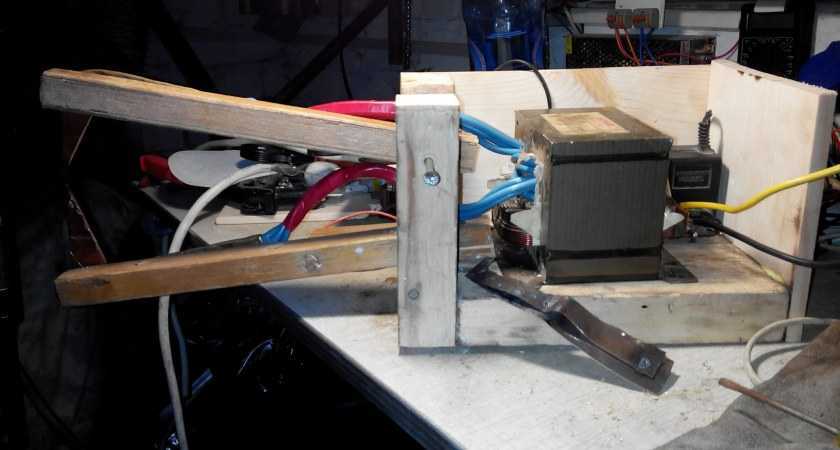

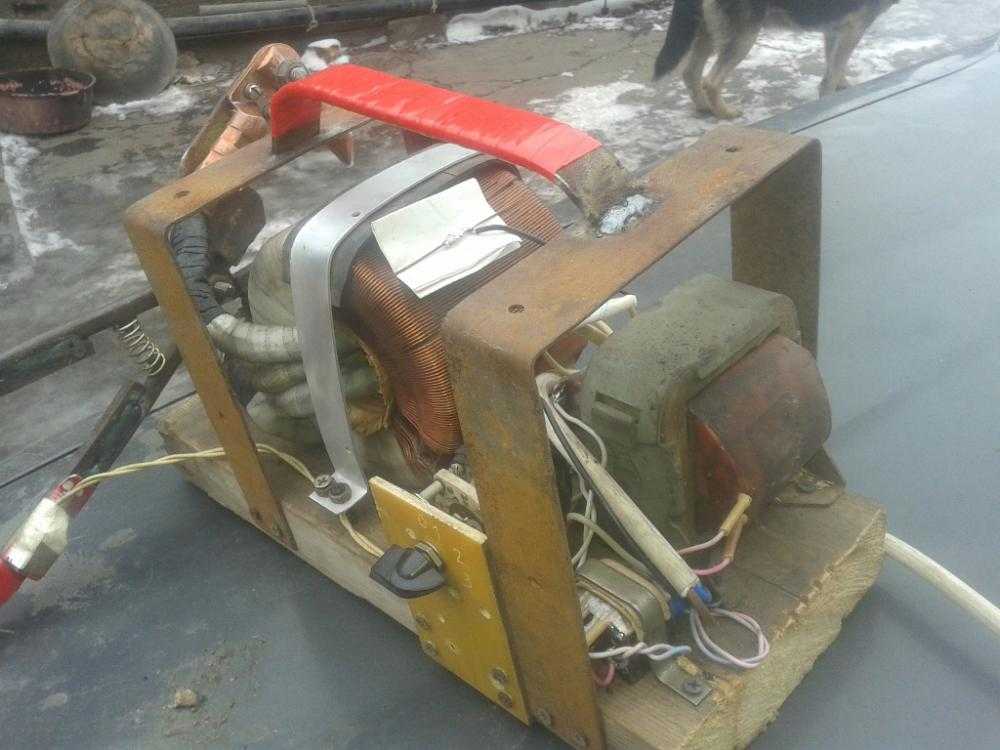

Самодельный аппарат

Важной деталью сварочного аппарата служит трансформатор. Минимальное значение по мощности должно составлять 750 Вт.

Видео по созданию собственноручного устройства.

Создать устройство можно при помощи инвертора. Прежде чем, приступать к цели, необходимо обладать некоторыми навыками в области электротехники.

Более простой считается схема с использованием трансформатора взамен инвертора. Но такие устройства недостаточно мощные, чтобы производить работы с металлами достаточной толщины более 1 мм.

Шаги создания устройства

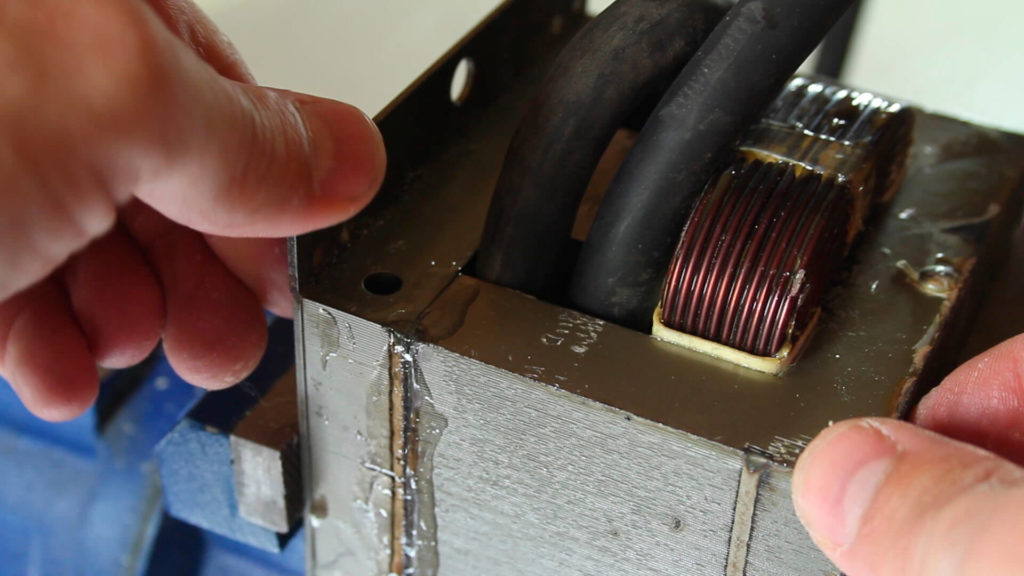

• Извлечь трансформатор из ненужной микроволновки;
• Избавиться от вторичной обмотки, креплений, шунтов;
• Произвести вторичную обмотку более толстым проводом, чем в первичной;
• Проверить собранное устройство на утечку тока;
• Утечки устранять изоляцией при помощи ленты;
• Проверить силу тока. Значение должно быть не более 2 кА.

В качестве наконечников или электродов более всего подходит медный провод значительной толщины. Наконечники затачиваются и закрепляются.

Далее необходимо установить тумблер выключателя. Трансформатор следует закрепить к основанию. Для защиты устанавливается заземление. Соединения должны быть изолированы.



Сварочный инвертор

SMPS | Схемы собственного производства

Если вы ищете вариант замены обычного сварочного трансформатора, сварочный инвертор – лучший выбор. Сварочный инвертор удобен и работает от постоянного тока. Текущий контроль поддерживается через потенциометр.

Автор: Dhrubajyoti Biswas

Использование топологии с двумя переключателями

При разработке сварочного инвертора я применил прямой инвертор с топологией с двумя переключателями. Здесь входное напряжение линии проходит через фильтр электромагнитных помех, сглаживая его с большой емкостью.

Однако, поскольку импульс тока включения имеет тенденцию быть высоким, необходимо наличие цепи плавного пуска. Поскольку переключение включено, и конденсаторы первичного фильтра заряжаются через резисторы, мощность дополнительно обнуляется путем включения реле.

В момент переключения питания используются IGBT-транзисторы, которые затем подаются через управляющий трансформатор с передним затвором TR2 с последующим формированием цепи с помощью регуляторов IC 7812.

Использование IC UC3844 для управления ШИМ

Схема управления, используемая в этом сценарии, – UC3844, которая очень похожа на UC3842 с пределом ширины импульса до 50% и рабочей частотой до 42 кГц.

Цепь управления питается от вспомогательного источника питания 17 В. Из-за высоких токов в обратной связи по току используется трансформатор Tr3.

Напряжение чувствительного регистра 4R7 / 2W более или менее равно токовому выходу. Выходной ток может дополнительно контролироваться потенциометром P1. Его функция заключается в измерении пороговой точки обратной связи, а пороговое напряжение на выводе 3 UC3844 составляет 1 В.

Одним из важных аспектов силового полупроводника является то, что он нуждается в охлаждении, и большая часть выделяемого тепла отводится в выходных диодах.

Верхний диод, состоящий из 2-х DSEI60-06A, должен выдерживать ток в среднем 50А и потери до 80 Вт.

Нижний диод, то есть STTh400L06TV1, также должен иметь средний ток 100 А и потери до 120 Вт. С другой стороны, общая максимальная потеря вторичного выпрямителя составляет 140 Вт. Выходной дроссель L1 дополнительно соединен с отрицательной шиной.

Это хороший сценарий, поскольку радиатор не имеет высокочастотного напряжения. Другой вариант – использовать диоды FES16JT или MUR1560.

Однако важно учитывать, что максимальный ток, протекающий по нижнему диоду, в два раза больше, чем ток верхнего диода.

Расчет потерь IGBT

По сути, расчет потерь IGBT является сложной процедурой, поскольку помимо проводящих потерь коммутационные потери также являются еще одним фактором.

Также каждый транзистор теряет около 50 Вт. Мост выпрямителя также теряет мощность до 30 Вт и устанавливается на тот же радиатор, что и IGBT, вместе с диодом сброса UG5JT.

Существует также возможность замены UG5JT на FES16JT или MUR1560. Потеря мощности диодов сброса также зависит от способа построения Tr1, хотя потеря меньше по сравнению с потерей мощности от IGBT. Мост выпрямителя также приводит к потере мощности около 30 Вт.

Кроме того, при подготовке системы важно помнить о масштабировании максимального коэффициента загрузки сварочного инвертора. Основываясь на измерении, вы можете быть готовы выбрать правильный размер датчика обмотки, радиатора и т. Д.

Еще один хороший вариант – добавить вентилятор, так как он будет контролировать тепло.

Принципиальная электрическая схема

Детали обмотки трансформатора

Переключающий трансформатор Tr1 обмотан двумя ферритовыми сердечниками EE, и они оба имеют центральную секцию колонки 16×20 мм.

Таким образом, общее поперечное сечение составляет 16×40 мм. Следует позаботиться о том, чтобы в зоне ядра не было воздушного зазора.

Хорошим вариантом было бы использовать первичную обмотку на 20 витков, обмотав ее 14 проводами по 0.Диаметр 5 мм.

Вторичная обмотка с другой стороны имеет шесть медных полос 36×0,55 мм. Трансформатор прямого привода Tr2, который спроектирован на малой паразитной индуктивности, следует процедуре трехфазной обмотки с тремя витыми изолированными проводами диаметром 0,3 мм и обмотками 14 витков.

Секция сердечника изготовлена ​​из h42 с диаметром средней колонны 16 мм и не оставляет зазоров.

Трансформатор тока Tr3 выполнен из дросселей подавления электромагнитных помех. В то время как первичный имеет только 1 ход, вторичный ранен с 75 ходами 0.4 мм проволока.

Важной проблемой является сохранение полярности обмоток. В то время как L1 имеет ферритовый сердечник EE, средняя колонна имеет поперечное сечение 16×20 мм с 11 витками медной полосы 36×0,5 мм.

Кроме того, общий воздушный зазор и магнитная цепь установлены на 10 мм, а его индуктивность составляет 12 мкГн куб.

Обратная связь по напряжению на самом деле не мешает сварке, но, безусловно, влияет на потребление и потерю тепла в режиме ожидания. Использование обратной связи по напряжению очень важно из-за высокого напряжения около 1000В.

Кроме того, ШИМ-контроллер работает с максимальным рабочим циклом, что увеличивает уровень потребляемой мощности, а также нагревательных компонентов.

310 В постоянного тока может быть извлечено из сети 220 В после выпрямления через мостовую сеть и фильтрации через пару электролитических конденсаторов 10 мкФ / 400 В.

Источник питания 12 В может быть получен из готового блока адаптера 12 В или построен дома с помощью информации, предоставленной здесь . :

Алюминиевая сварочная цепь

Этот запрос был передан мне одним из специализированных читателей. этого блога мистерХосе. Вот детали требования:

Мой сварочный аппарат Fronius-TP1400 полностью функционален, и я не заинтересован в изменении его конфигурации. Эта машина, которая имеет возраст, является первым поколением инверторных машин.

Это базовое устройство для сварки покрытым электродом (сварка MMA) или газом вольфрамовой дугой (сварка TIG). Переключатель позволяет выбор.

Это устройство обеспечивает только постоянный ток, это очень подходит для сварки большого количества металлов.

Существует несколько металлов, таких как алюминий, из-за его быстрой коррозии при контакте с окружающей средой необходимо использовать пульсирующий переменный ток (прямоугольная волна от 100 до 300 Гц), что способствует устранению коррозии в циклах с инвертированной полярностью и поверните плавление в циклах прямой полярности.

Существует мнение, что алюминий не окисляется, но это неправильно, что происходит в тот момент, когда в нулевой момент, когда он вступает в контакт с воздухом, образуется тонкий слой окисления, который с тех пор сохраняет его от следующих последующих окисление.Этот тонкий слой усложняет сварочную работу, поэтому используется переменный ток.

Мое желание – сделать устройство, которое будет подключено, между клеммами моего сварочного аппарата постоянного тока и горелки, чтобы получить этот переменный ток в горелке.

Это то, где у меня возникают трудности, в момент создания этого преобразователя CC в AC. Я увлекаюсь электроникой, но не специалистом.

Так что я прекрасно понимаю теорию, я смотрю на ИС HIP4080 или аналогичную таблицу данных и вижу, что ее можно применить к моему проекту.

Но моя большая трудность состоит в том, что я не делаю необходимый расчет значений компонентов. Может быть, есть какая-то схема, которую можно применить или адаптировать, я не нахожу ее в интернете и не знаю, где искать, поэтому и прошу вашей помощи.

Конструкция

Для того, чтобы сварочный процесс мог устранить окисленную поверхность алюминия и обеспечить эффективный сварочный шов, существующий сварочный стержень и алюминиевая пластина могут быть интегрированы со ступенью привода полного моста , как показано ниже:

.

Что такое инверторный сварщик?

Inverter Welders, Что такое инверторный сварщик? Для чего вы используете сварочный инвертор?

Сварочный аппарат с инверторным управлением – это относительно новый и инновационный тип сварщика, который имеет множество преимуществ по сравнению с обычными сварщиками, к которым привыкли большинство из нас. Сварочные аппараты Инверторные сварщики используют сложную технологию на основе кремния по сравнению с тяжелыми медно-алюминиевыми трансформаторами и выпрямителями, которые можно увидеть у традиционных сварщиков.

Нет никаких сомнений в том, что, когда сварщики инверторов были впервые представлены, они создали довольно много проблем с прорезыванием зубов, как и любая новая технология.Однако с тех пор инверторные технологии стали надежными, экономически эффективными и имеют свои преимущества.

Одним из главных преимуществ сварщика инвертора является то, что он небольшой, компактный и портативный, и его можно носить с собой как легкий портфель. Инверторы используют намного меньшие трансформаторы и, следовательно, они гладкие, более компактные, весят легкий и портативный. Это резко контрастирует с обычным сварщиком, который общеизвестно громоздок и не может поместиться в узких местах.

Кроме того, они потребляют меньше энергии и могут работать на обычном домашнем токе.Более низкое энергопотребление означает, что сварщик инвертора может быть подключен к любой обычной настенной розетке 110 В с током бытового потребления вместо тока высокого напряжения.

Это резко отличается от обычного сварщика, который общеизвестно громоздок и не может поместиться в узких местах. Сварочный аппарат инвертора может быть подключен к любой обычной электрической розетке на 110 В, имеющей внутренний ток вместо тока высокого напряжения, что исключает необходимость использования промышленного генератора.

Более низкое энергопотребление означает, что общие энергозатраты будут сокращены.Кроме того, сварщик с инвертором лучше воспримет нечистую мощность от генераторов, чем обычные сварщики, и это может привести к более быстрой работе и меньшему количеству плохих сварных швов.

Поскольку выходная мощность инверторов регулируется электронным способом, у вас есть широкий диапазон регулировки мощности от нуля до 100%, что позволяет вам точно настроить их в соответствии с вашими конкретными потребностями. Например, что касается сварщиков MIG, иногда настройка 2 может означать недостаточную мощность, а настройка 3 может быть чрезмерной. Именно здесь помогает инверторный сварщик.

Конечно, нельзя сказать, что сварщик инвертора является идеальным и идеальным устройством для всех типов сварочных нужд. Тот факт, что сварочный инвертор может работать при более низком напряжении тока, обусловлен высокотехнологичными электронными компонентами. Существует обоснованность в аргументе, что сварочные аппараты инвертора являются относительно хрупкими и, следовательно, подвержены более частым поломкам, и их использование также приведет к более высокой стоимости на усилитель.

С другой стороны, обычный сварщик имеет гораздо более простую и устойчивую конструкцию и будет гораздо надежнее в долгосрочной перспективе. Без страха противоречия можно сказать, что традиционные сварщики станут более дешевой долгосрочной инвестицией. Если размер, внешний вид и вес не имеют большого значения, то, вероятно, правильный выбор – обычный сварщик.

Но, если честно, если вы можете позволить себе заплатить немного больше за такие функции, как портативность и использование обычного бытового тока, и готовы приложить усилия для обслуживания устройства, то покупка сварщика инвертора будет в порядке. Сварочные инверторы не обеспечивают решения всех проблем, связанных со сваркой, но это, безусловно, важный этап в развитии технологий сварки.

Узнайте больше о сварщиках инвертора и общей сварке на нашем сварочном форуме.

,Инверторный сварочный аппарат

Mig / mag Сварка без газа, пайка

Высокопроизводительный сварочный аппарат

Маленький и легкий корпус с богатым оборудованием.

Сварка МИГ / МАГ, без газа, пайка,

Особенности

	Сварка высокого качества с управлением инвертором имеет Система управления инвертором, поэтому отделка прекрасна. Благодаря стабильной дуге сварка может быть чистой и гладкой.
	Позволяет выполнять различные функции сварки. Можно использовать без газа. Газовая сварка возможна также при подключенном газовом баллоне (продается отдельно). Может также использоваться для сварки при пайке.
	Полуавтоматическое выражение подачи проволоки, которое может работать эффективно. Поскольку это полуавтоматическая подача проволоки, замена сварочного стержня не требуется. Эффективные сварочные работы.
	Около 2,5 м в длину Код горелки Это облегчает сварку на высоком месте.
	Простое управление двумя циферблатами Сварочные работы можно выполнить, просто повернув циферблат на передней панели регулятора электрического тока и напряжения.
	Легко переносить 11 кг Легкий вес Весит половина обычного продукта. Он может легко носить активный в разных местах!

Спецификация

901 вместимость 920 Размер корпуса

Код продукта	SIV-140
Номинальная входная мощность	однофазная 200 В / 26A * Может быть изменена
5.2 кВА
Номинальная частота	50 Гц / 60 Гц
Номинальный выходной ток	DC140A
Номинальный коэффициент использования	20%
Диапазон регулировки выходного тока	DC30 ~ 170A
W240 × D460 × h560 мм
Вес тела	Около 11 кг

Мы можем заменить штепсельную вилку в соответствии с розеткой в ​​вашей стране.
Это популярная продукция за рубежом.

Есть ручная тележка для удобной переноски.

ID продукта: WG-SIV

Информация о материалах для печати

DIY Magazine

Производитель проводит мастер-класс по изготовлению поделок и обучает изготовлению оригинальных изделий из железа со своей сварочной машиной.
Это также популярен среди девушек.

Свяжитесь с нами сейчас!

Мы всегда готовы вам помочь!

Информация о компании

Район Санджо – это место, где можно приобрести высококачественные японские продукты. сельскохозяйственное оборудование,

, чтобы обслуживать фермеров и делать это самостоятельно, любители всего мира.

, а также высококачественные японские ножи,

, а также столярные инструменты, такие как зубила и кувалды.

Эта область также славится своими многочисленными оптовыми дилерами,

делают дешевую закупку этих видов продукции сильной стороной нашей компании.

,

---

Смотрите также

• Состав полиции порядок создания реорганизации и ликвидации подразделений
• Если заливать 92 вместо 95 что будет
• Тест моторных масел
• Вес аккумулятора 190
• Первая машина для начинающего водителя
• Билеты пдд категории сд решать после лишения за пьянку
• Как часто нужно менять колодки в автомобиле
• Краска по металлу аэрозоль
• Как сделать центральный замок своими руками
• Когда нужно заплатить налоги в 2019
• Вес аккумулятора 190

FORNEY EASY WELD Часто задаваемые вопросы | AskForney

Ищете дополнительную информацию о нашей линии Forney Easy Weld? Вот несколько распространенных вопросов и методов устранения неполадок, которые помогут!

---

Перейти к Forney Easy Weld 100 ST
Перейти к Forney Easy Weld 125 FC
Перейти к Forney Easy Weld 140 MP
Перейти к Forney Easy Weld 140 FC-i
Перейти к Forney Easy Weld 20 P

4 Forney Часто задаваемые вопросы по Easy Weld 100 ST

В: Почему мой Forney Easy Weld 100 ST не выполняет сварку должным образом?
A:  Вот несколько распространенных проблем:

1. Выбор электрода:  Мы рекомендуем Forney E6013 и E7014. Эти электроды Forney хорошо работают до 1/8 дюйма; другим брендам может потребоваться больше силы тока. Также можно использовать электрод E6011. Некоторые типы электродов, такие как E6010 и E7018, требуют большей силы тока и могут быть не лучшим выбором для Forney Easy Weld 100 ST. Некоторые электроды и марки будут ограничены диаметром 3/32 дюйма из-за их требований к силе тока.
2. Использование удлинителей:  Если вам необходимо использовать удлинитель, мы рекомендуем шнур 10-го калибра не длиннее 50 футов или 12-го калибра не длиннее 25 футов. Удлинительный шнур небольшого калибра, например, калибра 14 или 16, заглушит поступающую мощность и снизит выходную мощность, что приведет к непостоянной производительности.
3. Надлежащее заземление:  Заземление не должно присоединяться к окрашенному металлу или металлу с покрытием.

Q : Поставляется ли эта машина с кабелями и электродами?
A : Поставляется с зажимом заземления и электрододержателем. Он не поставляется с электродами для образцов. Мы рекомендуем Forney E7014. Эта машина может сваривать 3/32” и 1/8” в E7014.

В: Я вижу только 80 ампер, а не 90. Так почему там написано 90 ампер?
A: В этом сварочном аппарате используется технология горячего старта, которая обеспечивает дополнительные 10 ампер при начале сварки. Эта функция помогает предотвратить прилипание электродов к основному металлу.

Q: Какой автоматический выключатель вам нужен?
A: Для этой машины вам понадобится выключатель на 15-20 ампер.

В: Будет ли 100 ST работать с 7014?
A: Да, если стержень не превышает 1/8 дюйма.

В: Есть ли у этой машины заглушка для аргона?
A: В этом устройстве не предусмотрена возможность подачи газа для штекера Amphenol для управления ножной педалью. Для TIG эта машина будет иметь постоянную силу тока, и вам понадобится горелка TIG с газовым шлангом, например, Forney № 85657. Кроме того, поскольку эта машина работает только на выходе постоянного тока, она не будет сваривать алюминий методом TIG.

В: Требуется ли для этого сварочного аппарата чистая синусоидальная волна на входе или я могу использовать модифицированный синусоидальный инвертор?
A: Модифицированный синусоидальный инвертор должен работать, однако он может не обеспечивать наилучшей производительности. Это также может сократить срок службы машины.

В: Какая мощность и какой генератор усилителя потребуются для этого?
A: Для обеспечения полной мощности сварочного аппарата вам потребуется около 8000 Вт. Номинальная входная сила тока сварочного аппарата составляет 25А.

В: Поставляется ли этот сварочный аппарат с вилкой 110?
A: Да, этот сварочный аппарат имеет вилку 110, встроенную в заднюю часть аппарата.

В: Этот сварочный аппарат работает от постоянного или переменного тока для сварки?
A: Это машина с выходом постоянного тока.

В: Могу ли я использовать стержни 308 или 309?
A: Стержни из нержавеющей стали прекрасно подходят для этой машины

В: Будет ли Forney Easy Weld 100 ST сжигать стержни для сварки электродом 6010?

A : Да, эта машина отлично сварит 6010!

В: Мой Forney Easy Weld 100 ST заедает. Я попытался настроить его на самый высокий масштаб, и я получаю тот же результат.

A : Убедитесь, что у вас есть удлинитель длиной не более 25 футов. Кроме того, обязательно проверьте свои электроды. Если ваши электроды слишком большие, это может привести к тому, что машина не сможет сварить, потому что у нее недостаточно силы тока. Мы рекомендуем использовать диаметр 3/32-1/8. электроды.

Вы также можете просмотреть короткое видео, Руководство для начинающих по Forney Easy Weld 100 ST или Краткое руководство для получения дополнительной информации!

---

---

Часто задаваемые вопросы о Forney Easy Weld 125 FC

В: Почему мой Forney Easy Weld 125 FC работает неправильно?

A:  Вот некоторые распространенные проблемы:

1. Натяжение механизма подачи проволоки:  Проверьте натяжение устройства для удаления моталки. Установлено ли слишком сильное натяжение или неправильно установлено натяжение подачи проволоки?
2. Выбор провода: Используете ли вы провод диаметром 0,035 дюйма? Мы рекомендуем .030″ для лучшей производительности.
3. Вылет: Слишком длинный вылет? Ваш вылет должен быть не более ½”. Вот короткое видео по определению вылета.
4. Нажмите курок: Чтобы начать сварку, нажмите курок горелки MIG.

5. Надлежащее заземление:  Заземление не должно присоединяться к окрашенному металлу или металлу с покрытием.

В: Устройство работает на переменном или постоянном токе?

A: Это блок переменного тока

Q: Имеется ли специальное сопло с флюсовым сердечником для этого сварочного аппарата?
A: К сожалению, мы не продаем специальную насадку с флюсовым сердечником для этого сварочного аппарата.

В: Сколько весит эта машина?
A: Вес самого сварочного аппарата без упаковки составляет приблизительно 33 фунта.

В: Нужен ли мне адаптер для 10-фунтовой катушки?
A: Для 125 FC вам не нужен адаптер для 10-фунтовой катушки. Катушка должна входить в машину как есть.

В: В этой машине используется газ?
Ответ: Нет, газ не используется.

В: Будет ли эта машина приваривать подковы к арматуре (для дворового искусства)?
A: Использование этой машины для рисования во дворе на таких материалах, как подковы и арматура, идеально подходит для модели 125FC. Он подходит только для проволоки с флюсовым сердечником, поэтому может потребоваться дополнительная очистка, в остальном он отлично подойдет!

В: Эта машина поставляется полностью собранной с уже проложенными в ней проводами?
A: Поставляется с катушкой проволоки, но она еще не пропущена через машину.

В: Эта машина сваривает нержавеющую сталь?
A: Этот аппарат 125 FC предназначен только для сварки низкоуглеродистой стали с флюсовой проволокой. Чтобы сварить нержавеющую сталь, у вас должен быть вход газа, чтобы получить нужный сварной шов. С нашим электродом (298), который находится в том же ценовом диапазоне, вы можете получить электрод (E312-16), который будет сваривать нержавеющую сталь.

В: Могу ли я использовать переходник с 120 В на 240 В?
A: Для этой машины требуется только 120 В, она не работает от 220 В.

В: Какова длина кабеля горелки?
A: Провод горелки имеет длину 7 футов.

В: Можно ли использовать в этой машине проволоку .035?
A: Вы «можете», но мы настоятельно не рекомендуем этого делать. У вас будет гораздо лучший опыт с проволокой .030 или меньше. Выход усилителя этой машины лучше подходит для меньших диаметров. Более толстый провод будет работать «холодно».

В: Подойдет ли эта машина для ремонта автомобилей после столкновений? Если нет, то что вы предлагаете?
A. Этот станок представляет собой трансформатор переменного тока и отлично подходит для обработки листового металла и тонколистового металла. Хотя очистки больше из-за характеристик сварки трансформаторной машины. Наша новая установка Forney Easy Weld 140 FC-i также представляет собой установку с флюсовым сердечником, но благодаря инверторной технологии может требовать меньше очистки. Если очистка не вызывает беспокойства, обе машины работают нормально.

В: Какую самую тонкую сталь я могу сварить на этой машине?
A: Минимальная рекомендуемая толщина стали 18 (0,048 дюйма) для этой машины.

В: Совместима ли модель 125FC с шпульным пистолетом?
A: Модель 125 FC не совместима с шпульным пистолетом.

В: Может ли эта машина сваривать титан?
Ответ: К сожалению, нет.

В: Каков рабочий цикл этой машины?
A: Эта машина 20% при 80A

Q: Может ли эта машина сваривать алюминий?
A: Этот аппарат предназначен только для сварки с флюсовой проволокой. Это означает, что, к сожалению, нет входов для любого вида газа. Для сварки алюминия необходима возможность использования инертного газа.

Посмотрите, какие из наших машин могут сваривать алюминий.

В: Этот сварочный аппарат работает от обычного домашнего тока?
A: Модель 125 FC работает от «нормальной» домашней электросети, если у вас есть выделенная цепь и хотя бы 15-амперный выключатель в розетке, которую вы будете использовать.

В: Это инверторный аппарат MIG?
A: Это трансформатор с магнитным сердечником и выходом переменного тока.

В: Есть ли в этом аппарате дуга, активируемая спусковым крючком, или контактный наконечник всегда горячий?
A: Курок должен быть нажат.

В: Покрывает ли гарантия производитель, если я использую флюсовый сердечник .035?
A: Гарантия распространяется на вашу машину, если вы используете провод . 035, но эта машина работает намного лучше с проволокой .030 из-за ограничений этой машины.

Основы сварки с помощью Forney Easy Weld 125 FC и видео распаковки  являются прекрасным источником дополнительной информации.

Для получения дополнительной информации о Forney Easy Weld 125 FC ознакомьтесь с кратким руководством.

---

---

Forney Easy Weld 140 MP Часто задаваемые вопросы

В: Каков рабочий цикл Forney Easy Weld 140 MP , 30% при 80 амперах на Stick и 20% при 110 амперах на TIG.

В: Может ли Forney Easy Weld 140 MP работать с электродами 6010? И какой рекомендуемый размер выключателя?
A : Да, 140 MP может работать со стержнем 3/32 дюйма с размером выключателя от 15 до 30 ампер (но мы рекомендуем последний).

В: Какова максимальная мощность усилителя в режиме флешки?
A: В режиме флешки максимальная выходная мощность этой машины будет составлять 90-100 ампер. В: Можно ли установить на эту машину катушку с флюсовым сердечником весом 2 фунта?
A: На этой машине можно использовать катушки диаметром 4 дюйма (2 фунта) и 8 дюймов (10 фунтов).

Q : В чем разница между сварочным аппаратом Forney 140 MIG Welder и Forney Easy Weld 140 MP (кроме возможности сварки MIG, TIG и дуговой сварки)?
A : Forney 140 MIG представляет собой установку на основе трансформатора, а Forney Easy Weld 140 MP представляет собой инверторную технологию; это практически основное отличие. Однако гарантийные сроки также различаются. 140 MIG имеет 5/3/1, а MP имеет год гарантии.

Чтобы узнать больше о разнице между инверторной и трансформаторной сваркой, загляните в этот блог!

В: Это газосварщик?
A: Эта машина может работать с газовой или безгазовой проволокой.

В: Можно ли этой машиной сваривать алюминий?
A:  Этот аппарат отлично подходит для сварки малоуглеродистой стали различной толщины во всех трех процессах, однако силы дуги будет недостаточно при попытке сварки MIG алюминия. Он также не совместим с шпульными пистолетами, так как у него нет заглушки Amphenol.

Посмотрите, какие из наших машин могут сваривать алюминий здесь.

В: Какова гарантия этой машины?
A: Гарантия один год.

Для получения дополнительной информации о Forney Easy Weld 140 MP ознакомьтесь с Кратким руководством.

---

---

Forney Easy Weld 140 FC-i Часто задаваемые вопросы

В: Когда выходная мощность полностью уменьшена, какова выходная мощность?
A: Минимальная выходная мощность составляет 32 А при напряжении примерно 14 вольт. Это выход примерно 450.

В: В руководстве по эксплуатации сказано: «Для максимальной эффективности используйте прерыватель на 30 А». Это правда?
A: Эта машина была разработана для использования с выключателем на 20 А, поэтому все опубликованные данные о производительности относятся к системе на 20 А. При использовании выключателя на 30 А вы увеличиваете время, в течение которого вы можете выполнять сварку с помощью этого устройства, не отключая выключатель. При использовании провода .035 вы можете потреблять больше энергии, чем .030, поэтому прерыватель на 30 А гарантирует, что вы не сломаете выключатели.

В: Использует ли этот аппарат стандартную горелку MIG?
A: Да, этот аппарат поставляется со стандартной горелкой для сварки MIG Euro-Connect, в которой используются расходные детали TWECO.

В: Наконечник этого пистолета всегда горячий или горячий только при нажатии на спусковой крючок?
A: Только при нажатии на спусковой крючок.

В: Что входит в комплект?
A: Forney Easy Weld 140 FC-i поставляется с (1) сварочным аппаратом FC-i Easy Weld, (1) 8-футовой горелкой MIG, (1) 8-футовым зажимом заземления, (1) 20 AMP-15 AMP штепсельный адаптер и (1) дополнительный контактный наконечник 0,030 дюйма.

В: Может ли этот сварочный аппарат работать с проволокой 0,35?
A: Этот станок рекомендуется для проволоки .030. Используя прерыватель на 30 А, вы можете запустить .035 через эту машину.

В: Будет ли этот сварочный аппарат работать с 10-фунтовыми катушками?
A: Корпус этого сварочного аппарата был специально разработан для работы с четырехдюймовыми (2 фунта) и восьмидюймовыми (10 фунтов) катушками.

В: Нужна ли для этого специальная или специальная розетка, или ее можно подключить к стандартной розетке с 3 контактами?
A: Для этого аппарата потребуется отдельная розетка на 20 А.

В: Это сварочный аппарат с отрицательным электродом постоянного тока?
A: Поскольку это сварочный аппарат с флюсовой проволокой, он имеет отрицательный электрод постоянного тока.

В: Будет ли работать этот сварочный аппарат от генератора на 3600 Вт?
A: Для этого сварочного аппарата потребуется 4000 Вт постоянного генератора мощности.

Для получения дополнительной информации о Forney Easy Weld 140 FC-i см. Краткое руководство. 9

В: Где купить расходные материалы для этого аппарата?
A: Расходные материалы для этой машины можно купить непосредственно в Forney или в большинстве магазинов ACE Hardware и True Value Hardware.

В: Нужен ли этому устройству внешний воздушный компрессор?
A: Да, для 20 P требуется небольшой внешний воздушный компрессор. Все, что вам нужно для запуска этой машины, — это компрессор, способный производить 1,5 кубических фута в минуту при 90 фунтов на квадратный дюйм.

В: Сколько весит эта машина?
A: Forney Easy Weld 20 P весит примерно 25,5 фунтов.

В: Какие рекомендуемые аксессуары и расходные материалы?
A: Электроды и наконечники
Плазменный наконечник PT25, 20-30 AMPS
Защитный колпачок
Завихритель
Комплект расходных материалов

В: Какова гарантия на этот аппарат?
A: Гарантия на плазменный резак Forney Easy Weld 20 P составляет один год.

Для получения дополнительной информации о плазменном резаке Forney Easy Weld 20 P ознакомьтесь с Кратким руководством.

---

Есть другие вопросы о Forney Easy Weld? Просто спроси! Готовы попробовать? Нажмите кнопку ниже.

Какой размер провода для удлинителей сварочного аппарата? 120 В/240 В

Выдергивание удлинителя для большинства электроприборов — это то, что вы обычно делаете, когда вилка находится слишком далеко.

Но не так быстро, если использовать удлинитель со сварочным аппаратом. Сварщики потребляют большое количество тока.

Используйте шнур из тонкой проволоки, и вы рискуете возгоранием, срабатыванием автоматических выключателей, повреждением вашего сварочного аппарата и даже повреждением проводов, автоматических выключателей и розетки, подающей ток.

Независимо от того, собираете ли вы или покупаете удлинитель для сварочного аппарата, вы должны использовать провод правильного размера, чтобы выдержать нагрузку.

Размер удлинительного шнура для сварочного аппарата

Размер или сечение необходимой проволоки напрямую зависит от напряжения и силы тока, используемых вашим сварочным аппаратом, а также от длины удлинительного шнура.

Это настолько важно, что существуют провода минимального сечения, продиктованные строительными нормами и всевозможными противоречащими друг другу инструкциями.

Чтобы упростить процесс, я создал приведенную ниже диаграмму в качестве удобного справочника.

Просто сопоставьте входную силу тока и напряжение вашего сварочного аппарата слева.

Затем сопоставьте это с соответствующей колонкой длины удлинителя, и у вас есть нужный калибр провода.

Размеры проводов часто указываются с использованием размера американского калибра проводов («AWG»).

Поначалу это может сбить с толку, но размер AWG просто относится к тому, сколько раз протягивался и растягивался провод.

Чем больше раз вы растягиваете проволоку, тем тоньше она становится.

Так что имейте в виду, что большой номер AWG означает тонкий провод, а маленький номер AWG означает толстый провод.

Минимальный размер провода для удлинителей сварочного аппарата

Ниже приведена таблица минимального размера провода (AWG), необходимого в зависимости от силы тока и напряжения вашего сварочного аппарата. Он рассчитан на температуру не менее 60°C и падение напряжения на 3%.

9

Input Power Supply		Extension Cord Length
Amperage	Voltage	25 ft.	50 ft.	75 ft.	100 ft.
15A	120V	12 AWG	12 AWG	10 AWG	8 AWG
20A	120V	10 AWG	10 AWG	8 AWG	8 AWG
30A	120 / 240V	8 AWG	8 AWG	8 AWG	6 AWG
40A	240V	6 AWG	6 AWG	6 AWG	6 AWG
50A	240V	6 AWG	6 AWG	6 AWG	6 AWG

9101. Обычно я бы использовал шнур 8 AWG как минимум для 120 В, чтобы устранить любые проблемы. Для сварочного аппарата на 240 В следует использовать провод 6 AWG.

Допущения для таблиц размеров

В приведенной выше таблице предполагается максимальное падение напряжения 3% и провод, рассчитанный на температуру 60°C.

В целях безопасности провод следующего наибольшего размера указывался, если номинальная мощность была близкой или максимальной. Кроме того, если ваш провод рассчитан на более высокие температуры, ток, который он может пропускать, может быть выше.

В этих расчетах предполагается, что удлинитель питает только сварочный аппарат. Если вы попытаетесь добавить что-либо еще к этому кабелю питания, приведенная выше таблица не будет применяться.

Все рекомендуемые калибры предназначены только для медных проводов.

При оценке допустимой температуры провода я предусмотрел некоторый запас прочности в целях безопасности.

Оболочка на проводе для сервисных приложений утолщена для защиты кабеля. Таким образом, он также держит тепло больше, чем другие провода.

И последнее, но не менее важное: вы можете использовать более толстый провод (меньший номер калибра AWG), чем рекомендуется, но никогда не используйте провод большего калибра AWG.

Предполагается, что вы понимаете, что рекомендации в таблице являются минимальными рекомендациями по толщине проволоки.

Готовый удлинитель или удлинитель для сварочного аппарата своими руками

Готовые шнуры

Самый простой способ получить удлинитель для сварщика — это купить готовый продукт.

Вам просто нужно найти шнур, который выдержит нагрузку вашего сварщика с подходящими вилками. Но будьте осторожны с заявленной мощностью и обязательно приобретите маслостойкий удлинитель.

Например, в этом сверхмощном 25-футовом удлинителе используется провод калибра 8, и он может выдерживать нагрузку 50 ампер, которая без проблем справится со сварочным аппаратом на 120 В.

Доступны шнуры другой длины. Этот 50-футовый шнур использует провод калибра 8 и может безопасно выдерживать 30 ампер при напряжении питания 120 или 240 В.

Если вы хотите использовать сварочный аппарат на 240 В с более высокими амперами, вам понадобится 5-футовый шнур с проводом 6 калибра для работы с ним.

Если вам нужен более длинный шнур, этот шнур длиной 75 футов, изготовленный из провода калибра 8, обеспечивает силу тока 40 ампер при напряжении 240 В без значительных перепадов напряжения или перегрева.

Вы даже можете найти более длинные, сверхмощные удлинители, такие как этот, длиной 100 футов, сделанные из провода 6-го калибра, который передает 50 ампер при 240 В. Это дорого и очень тяжело, но чем больше у вас усилителей и чем длиннее удлинитель, тем выше цена.

Однако, если вы хотите сэкономить или не можете найти идеальный удлинитель для ваших нужд, у вас есть другой вариант – сделать его самостоятельно.

Создание собственного шнура

Сделать удлинитель своими руками несложно.

Нужный провод и вилку найти довольно легко. Кроме того, собрать их вместе — это то, на что большинство сварщиков более чем способны.

Определение размера проволоки — одна из самых сложных задач, поэтому подумайте заранее.

Если вы планируете добавить в будущем сварочный аппарат большего размера, вы можете сделать удлинитель достаточно толстым, чтобы выдержать будущую нагрузку. Вы можете увеличить размер удлинительного провода, но никогда не занижать необходимый калибр.

Что можно, а что нельзя…

• Первое может быть очевидным, но используйте как можно более короткий удлинитель. Чем дольше это происходит, тем выше падение напряжения и выделение тепла.
• Используйте провод SOOW. Кабель с таким рейтингом используется в тяжелых промышленных условиях, где требуются гибкость и долговечность.
  (Обозначение SOOW означает, что провод представляет собой сервисный шнур, рассчитанный на 600 вольт, а внешняя оболочка и внутренняя изоляция провода являются маслостойкими. Буква W на конце обозначает водонепроницаемость и устойчивость к атмосферным воздействиям.)
• Никогда не используйте Romex. Это сплошной одножильный провод, который не предназначен для частого скручивания. Постоянное сгибание и манипуляции могут привести к разрыву провода, создавая для вас опасность поражения электрическим током и/или возгорания. Кроме того, покрытие недостаточно прочное, чтобы выдержать небрежное отношение к магазину и брызги.
• И, наконец, всегда создавайте и устанавливайте заземленный кабель и розетку. Никогда не используйте кабель или розетку, которые не заземлены.

Калибр провода и сила тока – почему это важно

Короче говоря, провод в удлинителе сварочного аппарата должен быть достаточно толстым, чтобы выдерживать нагрузку, не вызывая большого падения напряжения.

Национальный электротехнический кодекс устанавливает падение напряжения не более чем на 5 % для любой «ветви» электрической цепи.

Некоторые производители проводов рекомендуют падение не более 3%.

Включая удлинительные шнуры «ответвления». Вы можете найти в Интернете калькуляторы падения напряжения, которые сделают расчеты за вас.

Для расчета падения напряжения с помощью связанного калькулятора обязательно используйте входные электрические параметры сварочного аппарата, а не выходной ток и напряжение. Для «параллелей» просто введите 1, если только вы не будете использовать более 1 кабеля для подачи сока на сварочный аппарат (что было бы крайне необычно).

Удлинитель также должен выдерживать силу тока, требуемую сварщиком, не нагревая его выше номинальной температуры провода. В приведенной выше таблице я предположил, что нижний предел безопасности большинства проводов составляет 60°C. Но некоторые провода рассчитаны на более высокие температуры.

Вы можете самостоятельно ориентироваться в таблицах токовой нагрузки, чтобы подобрать размер провода таким образом, чтобы рабочая температура не превышала номинальную тепловую мощность. Как и в случае с калькулятором напряжения, обязательно используйте входной ток, а не выходной ток для сварщика при использовании диаграммы силы тока.

Таким образом, сечение провода напрямую связано со способностью провода выдерживать силу тока без перегрева при падении напряжения на 3% или меньше. Это означает, что ваш автоматический выключатель не будет срабатывать каждые 10 минут, и ваш сварочный аппарат сможет безопасно работать на полную мощность.

Используйте провод слишком большого сечения (т. е. слишком тонкий), и это, скорее всего, вызовет только раздражение и даже может привести к катастрофе в вашей мастерской.

Наматывание

Используете ли вы заранее купленный удлинитель для сварочного аппарата или соберете свой собственный, вам понадобится провод нужного сечения. Это защитит вас и предотвратит повреждение вашего оборудования и магазина.

Необходимый калибр провода лучше всего определяется напряжением и силой тока, потребляемым вашим сварочным аппаратом (т. е. потребляемой мощностью), а также длиной удлинительного шнура.

Есть много способов выяснить, какой диаметр провода вам нужен, в том числе спросить на интернет-форумах.
