Оборудование для контактной сварки – Сварка металлов

Оборудование для контактной сварки Категория: Сварка металлов Оборудование для контактной сварки Контактную сварку выполняют на специальных машинах, электрическая часть которых состоит из сварочного трансформатора, прерывателя сварочного тока, регулятора (или переключателя) тока первичной цепи трансформатора и токоподводящих устройств, а механическая часть — из механизмов и узлов, создающих необходимое давление для сжатия свариваемых деталей. В зависимости от типа выполняемого соединения контактные машины подразделяют на стыковые, точечные и шовные. Контактные машины работают на переменном токе от трансформаторов. Первичную обмотку трансформаторов подключают к сети с напряжением 220—380 В, ее изготовляют секционной для изменения числа рабочих витков при переключении ступеней мощности. Контактные машины включают и выключают со стороны первичной обмотки трансформатора. В процессе сварки необходимо периодически включать и выключать ток. Для этого применяют прерыватели нескольких типов: простые механические контакторы, электромагнитные (синхронные и асинхронные), электронные приборы (тиратронные и игнитронные). Механические контакторы применяют главным образом на стыковых и точечных машинах неавтоматического действия небольшой мощности, электромагнитные контакторы — для стыковой, точечной и шовной сварки на машинах малой и средней мощности. Электронные прерыватели обеспечивают синхронные включение и выключение тока со строго определенной продолжительностью импульсов и пауз, их применяют для всех типов контактных машин- автоматического действия. Механизмы давления служат для сжатия заготовок между электродами машины. В зависимости от типа привода механизмы сжатия могут иметь пружинный, электромеханический, пневматический, пневмогидравлический, гидравлический приводы, а также ручной, который иногда применяют в стыковых и точечных машинах малой мощности. Машины для шовной сварки (МШ-1001, МШ-1601, МШ-2001 и др.) в отличие от точечной снабжены механизмом привода роликовых электродов и особым скользящим токоподводом. Шовные машины выпускают мощностью 25—200 кВ-А. Машины для конденсаторной сварки состоят из батареи конденсаторов, выпрямительных устройств, сварочного трансформатора (при трансформаторной сварке), включателя сварочного тока, вспомогательных устройств и сварочного стола. В зависимости от типа свариваемого соединения выпускают точечные, шовные и стыковые конденсаторные машины, которые могут быть универсальными (автоматические и полуавтоматические) и специализированными. — Контактная машина состоит из механической и электрической частей, К механической части относятся: станина (корпус) машины, механизмы и приводы для перемещения электродов и свариваемых изделий, пневмо- и гидрооборудование, зажимные и упорные устройства, силовые консоли, система охлаждения. К электрической — сварочные трансформаторы, элементы сварочного контура, аппараты управления. Контактные машины можно классифицировать по следующим признакам: — по способу сварки — точечные, рельефные, шовные и стыковые; — по назначению — машины общего назначения и специализированные; — по конструктивному исполнению — стационарные, передвижные и подвесные, двух- и многоэлектродные; — по степени механизации — автоматические, полуавтоматические, с ручным приводом; — по величине потребляемой мощности — малой, средней и большой мощности; — по виду импульса сварочного тока — переменного тока, конденсаторные и постоянного тока; — по типу аппаратуры управления — с игнитронными, тиристорными и электромагнитными контакторами, схемы на релейных и бесконтактных элементах. — Отечественное оборудование контактной электросварки позволяет сваривать конструкции из алюминиевых сплавов с толщиной деталей до 7 + 7 мм при точечной сварке и 3 + 3 мм при роликовой сварке. Для контактной точечной сварки алюминиевых сплавов могут применяться сварочные машины типа МТП с прерывателем ПИТ-100 мощностью не ниже 100 ква (для сварки листов толщиной от 0,5 + 0,5 до 2 + 2 мм), а также машины МТПР 600/1200 и МТН4-250. Рекомендуется применять специализированные машины завода «Электрик» типа МТИП мощностью 300, 450, 600 и 1000 ква, а также типа МТПТ мощностью 400 и 600 ква. Для контактной роликовой сварки листов толщиной от 0,8 + 0,8 до 1,0+1,0 мм могут применяться машины типа МШИ мощностью не ниже 100 ква. Рекомендуется применять специализированную машину завода «Электрик» типа МШШИ мощностью 400 ква, предназначенную для сварки продольных и поперечных швов. Машины МТИП-300, МТИП-450, МТИП-600, МТИП-1000 и МШШП-400 обеспечивают стабильную качественную сварку деталей из деформируемых алюминиевых сплавов как термически неупрочняемых (АМц, АМг, АМгЗ, АМг-5В, АМгб, АМг61), так и термически упрочняемых Д1, Д16, Д20, АВ, АД31, АДЗЗ (АМК), В92. Реклама: Читать далее: Некоторые специальные виды сварки давлением Статьи по теме: Устройства для отсоса вредных газов Размещение сварочного оборудования Требования по технике безопасности, предъявляемые к сварочному оборудованию Установки для специальной газопламенной обработки Резаки для газовой разделительной резки Главная → Справочник → Статьи → Блог → Форум

Оборудование для контактной сварки

Когда два металла плотно прижаты друг к другу и через них проходит электрический ток, они оказывают электрическое сопротивление потоку тока. Это сопротивление больше, чем если бы ток протекал через сплошной металл. Сопротивление току вызывает выделение тепла между двумя металлами.

Если металлы прижаты друг к другу так, что давление оказывается в сосредоточенной области, то тепло выделяется только в этой области. Тепло заставляет два куска металла плавиться в точке контакта, где применяется давление.

Расплавленные металлы при сжатии друг с другом под давлением таким образом соединяются. Этот вид сварки может быть выполнен различными способами. Например, когда точкой контакта двух металлов является только пятно, плавление и сплавление происходит только в этом месте. Сварной шов, образованный таким образом, называется сварным швом. Такая сварка называется точечной сваркой.

Когда сварочные электроды, выполняющие функцию приложения давления, катятся по длине металла так, что точка контакта между металлами изменяется со временем, полученный сварной шов представляет собой линию или шов между двумя металлами. Такая сварка называется сваркой швом.

На аналогичных принципах существует несколько других видов контактной сварки , таких как рельефная сварка, контактная высокочастотная сварка, контактная сварка оплавлением, контактная сварка с осадкой и контактная ударная сварка.

Выделяемое тепло (и, следовательно, размер полученного сварного шва) зависит от трех факторов: используемого тока, времени протекания тока и давления, прикладываемого электродами. Эти факторы имеют разные значения для разных металлов и зависят от количества тепла, необходимого для преодоления сопротивления, создаваемого определенным типом металла, и повышения его температуры до точки плавления.

Заготовка является частью сварочного контура. Плавление происходит только в месте сварки, потому что это участок цепи с наибольшим сопротивлением протеканию тока.

В этой статье мы обсудим несколько основных принципов, которыми руководствуется все оборудование для контактной сварки. После этого мы немного познакомимся с оборудованием, используемым для точечной сварки, рельефной сварки, сварки с осадкой и высокочастотной сварки.

Тип и производитель оборудования для контактной сварки зависит от типа используемого основного металла, требований к качеству применения и, конечно же, бюджетных ограничений.

Основные элементы машин контактной сварки

Точечная сварка

Тип коромысла

Тип пресса

Портативный тип

Тип многоточечной сварки

Сварочный аппарат для точечной сварки алюминия

Проекционная сварка

Шовная сварка

Высокочастотная сварка

Основные элементы машин для контактной сварки

Оборудование для контактной сварки состоит из трех основных элементов:

1. Электропитание, состоящее из трансформатора и устройства контроля тока. Ток не должен подаваться с постоянной величиной в течение всего цикла. На самом деле наилучшие результаты достигаются при изменении тока в соответствии с программой, обеспечивающей разную силу тока в разные моменты цикла.
2. Механическая система, оказывающая давление на заготовку, расположенную между двумя электродами. Рама удерживает заготовку между электродами, чтобы можно было проводить ток и выполнять сварку.
3. Система управления для запуска и поддержания текущего цикла в соответствии с программой. Оборудование контролирует всю программу.

Оборудование для контактной сварки бывает двух типов: полуавтоматическое и машинное. В полуавтоматическом типе оператор подает заготовку, регулирует и правильно размещает ее между электродами и нажимает переключатель, чтобы начать сварку. Затем сварка выполняется программой в соответствии с заданной последовательностью.

В установке для машинной сварки заготовка автоматически помещается между электродами. Затем сварка выполняется в соответствии с программой. Готовая сборка затем выбрасывается машиной без вмешательства оператора.

Точечная сварка

Существует несколько вариантов простой машины для точечной сварки. В следующих параграфах мы кратко рассмотрим оборудование прессового типа, типа коромысла, портативного типа и оборудования для многоточечной сварки.

На следующем рисунке показаны основные части типичного аппарата для точечной сварки.

Как видно, заготовка подается между двумя электродами. Электроды выступают из корпуса машины, так что можно выполнять широкие работы, а сварку можно выполнять на расстоянии от края заготовки. Электроды изготовлены из медных сплавов; воспользоваться тем, что медь является отличным проводником электрического тока.

Давайте посмотрим немного о нескольких вариантах машины.

Рычаг коромысла Тип

В этих машинах верхний электрод может вращаться по дуге. Один конец этой руки расположен на машине; другой конец содержит электрод. Рука подает ток на электрод.

Нижний рычаг, на котором установлен нижний электрод, неподвижен. Давление осуществляется через плечо. Во время сварки электроды в обоих плечах должны быть выровнены друг относительно друга.

Эти машины подходят для точечной сварки большинства металлов.

Пресс Тип

В этих машинах рычаги не могут вращаться по дуге, но закреплены и могут перемещаться по линейной траектории на направляющих подшипниках. Давление создается с помощью пневматических или гидравлических цилиндров или вручную с помощью небольших стендовых устройств. Эти машины могут быть адаптированы как для точечной, так и для рельефной сварки.

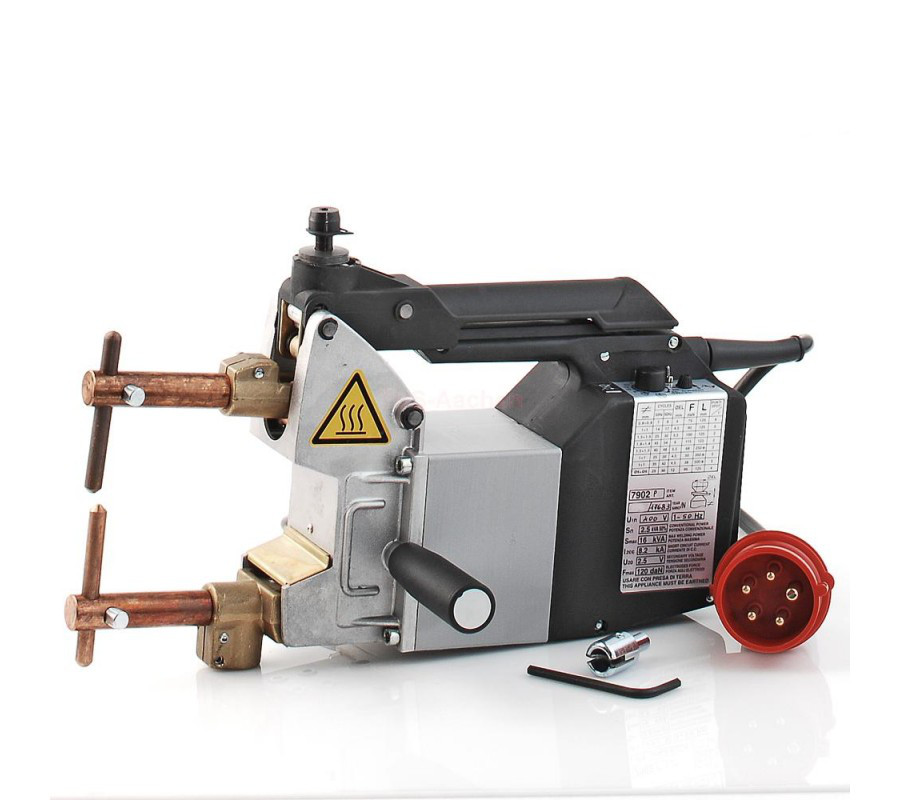

Портативный тип

Как следует из названия, сварочный пистолет аппарата можно переносить с одного места на другое. Типичная переносная машина для точечной сварки состоит из четырех частей:

Портативная сварочная горелка, сварочный трансформатор для подачи электроэнергии, кабели и шланги для подачи тока и охлаждающей воды (для медных электродов) к сварочной горелке и таймер последовательности для подачи тока в соответствии с программой сварки. Пистолет можно настроить в соответствии с потребностями приложения.

Многоточечная сварка Тип

В этих машинах можно сваривать несколько точек одновременно. Такие машины, как правило, изготавливаются для конкретных целей. Следовательно, длина и ширина, а также количество пар электродов зависят от потребностей приложения. Ток к отдельным сварочным горелкам подается несколькими трансформаторами.

Сварочный пистолет такой же, как и другие типы, но он установлен на специальной C-образной раме, аналогичной той, которая используется для портативного пистолета для точечной сварки.

Сварочный аппарат для точечной сварки алюминия

Для точечной сварки алюминия можно использовать обычные аппараты для точечной сварки, которые используются для сварки листового металла. Тем не менее, в машину необходимо включить некоторые импровизации, которые дают наилучшие результаты при сварке алюминия. Эти желаемые функции следующие:

• Машина должна выдерживать высокие токи в течение более коротких интервалов.
• Машина должна подавать ток точно в течение времени, заданного программой.
• Для сварки алюминия требуется высокое давление. Следовательно, машина должна быть достаточно прочной, чтобы выдерживать высокое усилие электрода.
• Чтобы уменьшить магнитное отклонение, машина также должна обеспечивать цикл двойной силы.
• Аппарат должен иметь точное электронное управление, позволяющее медленно увеличивать и уменьшать сварочный ток по кривой, заданной в программе сварки.
• Программа сварки иногда включает послесварочный ток для уменьшения скорости охлаждения сварного шва. Это снижает вероятность взлома. Машина должна подавать этот ток.
• Из-за больших токов возникают такие проблемы, как залипание электродов во время работы. Это может произойти из-за того, что электрод сильно нагрелся. Этого необходимо избежать, поддерживая постоянную подачу охлаждающей воды. Часто для этой цели используют охлажденную воду.

Выступающая сварка

В этих машинах электроды имеют большую площадь контактной поверхности, чем в машинах для точечной сварки. Эти электроды, см. иллюстрацию ниже, соприкасаются с тиснениями или выступами, имеющимися на работе. Эффективность сварочных работ зависит от равномерности этого контакта между электродом и заготовкой.

На следующем рисунке показаны электроды, используемые для рельефной контактной сварки, которые помещаются на стандартные детали.

Шовная сварка

Машины для шовной сварки выполняют сварку по шву (вместо точечной). Заготовка перемещается под электродами по траектории, обеспечивающей сварной шов в нужном месте. Электроды состоят из колес (вместо палочек), чтобы обеспечить это движение. В этом основное отличие машины для шовной сварки от машины для точечной сварки. Кроме того, машины для шовной и точечной сварки схожи по конструкции.

Движение между заготовкой и электродами может быть достигнуто несколькими способами. Либо заготовку можно заставить катиться между электродами, либо электроды катятся по длине заготовок, в то время как сами заготовки остаются неподвижными. Вариант с подвижными электродами полезен в портативных машинах для сварки швов.

Как и другие аппараты для контактной сварки, система управления должна обеспечивать точную последовательность включения и выключения сварочных токов при вращении колес по длине сварного шва.

Стандартные компоненты машины для сварки швов:

1. Основная рама, в которой находятся трансформатор и переключатель отводов.
2. Пандус для сидения.
3. Сварочная головка с воздушным цилиндром (для приложения усилия).
4. Механизм привода верхнего электрода.
5. Механизм привода нижнего электрода.
6. Электронное управление для регулирования электропитания в соответствии с программой.
7. Колесные электроды.

Высокочастотная сварка

В этом процессе для нагрева металла используется переменный ток очень высокой частоты (10 000–500 000 Гц). Электрическое сопротивление, создаваемое заготовкой, нагревает металл и плавит его. Затем опрокидывающая сила сплавляет заготовки вместе, оказывая давление на расплавленный металл. Процесс автоматический; сварочные аппараты для таких применений разрабатываются с учетом конкретных требований.

Итак, немного о машинах для контактной сварки. Пожалуйста, дайте знать ваши мысли в разделе комментариев ниже.
