Контактная сварка своими руками из микроволновки :: SYL.ru

В данной статье будет рассказано о том, что такое контактная сварка, своими руками как ее сделать, для каких целей использовать. Но все, что делается самостоятельно, должно иметь простейшую элементную базу, поэтому при рассмотрении конструкции основной упор будет сделан на доступные средства. Главное в любом сварочном аппарате, за исключением инверторных – это трансформатор. Он должен быть подходящей мощности, а величина вторичного напряжения – соответствовать номинальным параметрам. Но если говорить конкретно о контактной сварке, то потребуется еще несколько мелких атрибутов.

Преимущество точечной сварки

Для начала необходимо разобраться с тем, что такое точечная (контактная) сварка, какие у нее имеются особенности. Сразу бросается в глаза первое отличие ее от обычной – процесс сваривания происходит при помощи высокого тока и сжатия. Причем сжатие производится в том месте, где делает шов контактная сварка. Своими руками из сварочного аппарата изготавливается путем небольшой модернизации. А именно – установкой клещей с медными электродами. О том, как изготовить электроды, какие к ним предъявляются требования, будет рассказано ниже.

Качество точечной сварки зависит от нескольких параметров, но наиболее важными являются сила тока, при которой происходит сварка, а также величина сжатия деталей. К преимуществам использования точечной сварки можно отнести то, что она с точки зрения экологии полностью безопасна. Не требуется высокая квалификация работника, у нее очень большая производительность, а сварной шов получается качественный. Но самое главное – такую сварку можно автоматизировать, установив электроды на конвейере. Наверняка вы видели, как производятся автомобили. Практически все сварные швы точечные.

Какое оборудование необходимо?

Первое – и самое главное – это сам сварочный аппарат. Изготовить аппарат контактной сварки своими руками можно без труда, если ознакомиться с основными принципами работы этого устройства. Причем можно выделить несколько типов оборудования:

• стационарное;
• переносное;
• передвижное;
• подвесное;
• специализированное.

У каждого имеются свои особенности, но для использования в быту разумнее применять второй вид – переносной сварочный аппарат. Обратите внимание на то, что сварочный аппарат может работать не только на переменном токе, но и на постоянном. Некоторые конструкции аппаратов содержат в себе пневматический или гидропривод, систему охлаждения. Но в основе, конечно же, лежит трансформатор. Также необходимы электроды, с помощью которых и производится процесс сварки металла.

Как протекает процесс сварки?

Первым делом готовится оборудование и свариваемый материал. Перед началом проведения работ вам потребуется обезжирить поверхность, с которой предстоит работать. Для этого используют сначала механическую чистку, а затем обработку химическими веществами. Контактная сварка, своими руками из микроволновки сделанная, может не справиться с металлом, который сильно загрязнен, поэтому его нужно подвергать очистке перед началом проведения работ.

Чтобы сварка была максимально эффективной, необходимо, чтобы у деталей поверхности были идеально плоскими и ровными. Обратите внимание на то, что контактной сваркой можно работать и с алюминием, и с его сплавами, но при этом следует учитывать маленькую особенность. Подготовка материала должна начинаться как минимум за 10 часов до начала проведения работ. Причина в оксидной пленке, которой покрывается алюминий. Она сильно мешает сварке. Важным моментом является значение сопротивления (электрического) между свариваемыми деталями. Эту величину нужно измерять, зажав детали электродами (при этом подача тока на них не должна осуществляться).

Типы сварных швов

Зачатую используется точечная сварка. Она характеризуется тем, что соединение металла производится в нескольких (или одной) точках. Причем скорость проведения сварки очень высокая, поэтому точек может быть различное количество – до 600 штук в минуту промышленные образцы способны сделать. Конечно, вряд ли такими параметрами сможет похвалиться самодельная контактная сварка. Своими руками из сварочного аппарата можно изготовить весьма примитивную конструкцию, а все работы будут проводиться исключительно вручную.

Но иногда наносится и сплошной шов, хотя таковым его назвать можно с натяжкой. Это не сплошной шов, а множество близко расположенных точек. Производится такая сварка при помощи специальных электродов, которые имеют роликовую конструкцию. С их помощью металл прокатывается, сжимается, сваривается. Но не меньшую популярность имеет сварка встык. Суть в следующем: две свариваемые детали из металла стыкуются и крепко сжимаются при нагреве. Но тут большую роль играет размер деталей, в зависимости от него может применяться одна из разновидностей соединения стык в стык: оплавлением или сопротивлением.

Как определяется качество шва

Когда окончены сварочные работы, нужно провести оценку полученного соединения. Помните, что качество сварного шва зависит от всего: от подготовительных работ, от режима проведения сварки. А если речь идет о точечной и шовной сварке, то стоит обращать внимание и на параметр, называемый величиной ядра точки сварки. Причем не суть важно, какой металл обрабатывается, ядро должно быть больше, чем толщина самой тонкой металлической детали, как минимум в три раза.

Частый брак в сварке – это образование пустот и трещин, проявление недостаточной проварки металла. Но все эти недостатки всплывают от того, что интенсивность прогрева недостаточна или чрезмерна. Качество шва необходимо проверять визуально, допустимо использовать неразрушающий метод контроля. Но стоит отметить, что наличие плохо проваренного металла определить не всегда получается.

Инструменты для сварки

Чтобы качество сварного шва было максимальным, вам потребуется наличие минимального арсенала.

• Во-первых, сам сварочный аппарат. О том, как сделать контактную сварку своими руками, будет рассказано несколько ниже.
• Во-вторых, электроды для проведения сварки.
• В-третьих, металлические щетки, ветошь, кислоты или растворители для того, чтобы провести подготовку свариваемой поверхности металла.
• В-четвертых, необходимо иметь средства защиты: краги, маску, закрывающую все части тела, одежду из плотного негорючего материала.
• В-пятых, все оборудование необходимо заземлять, чтобы не произошло поражения электрическим током.

Это весь комплект сварщика, теперь нужно поговорить о том, как микроволновку превратить в сварочный аппарат.

Материалы для изготовления сварочного аппарата

Ну вот, вы решились самостоятельно изготовить контактную сварку. Но все упирается в элементную базу. А поможет в конструировании простая бытовая микроволновая печь. Кстати, обычно, если она выходит из строя, то разрушается магнетрон – излучатель микроволн. Все остальные узлы остаются невредимыми, в частности силовой трансформатор. Ко всему прочему, корпус микроволновки можно использовать в качестве шасси самой сварки. Но вам потребуется для изготовления некоторый инструмент и материал.

Самое главное – это трансформатор. У него мощность около 0,5 кВт. Но если необходима сварка с большой мощностью, потребуется применить два таких трансформатора. Для изготовления вторичной обмотки необходим либо один провод с большим сечением (причем именно медный), либо же пучок. Рычаги для изготовления держателя электродов, шасси (как было упомянуто, корпус микроволновки для этой цели использовать можно). Отвертки, провода, струбцину, электроды из меди с необходимыми размерами для проведения сварки.

Изготовление трансформатора

А теперь о том, как сделать трансформатор, с помощью которого будет работать контактная сварка. Точечная, своими руками изготовленная, требует особого внимания к качеству используемых элементов. Следует при выборе трансформатора придерживаться средних параметров, а именно – 1 кВт мощности устройства позволит проводить сварку листовой стали, толщина которой максимум 1 мм. Если же возникает необходимость проводить работы с более толстым металлом, нужно увеличивать мощность – добавлять еще один трансформатор. От них вам потребуется только сердечник (магнитопровод) и первичная обмотка.

Дело в том, что вторичная обмотка по умолчанию выдает около 2000 Вольт, причем сила тока крайне мала. Проводить сварочные работы с такими параметрами не получится, поэтому вторичная обмотка должна быть полностью снята. Вместо нее укладывается максимально возможное количество витков (как правило, помещается не более двух) провода сечением около 10 кв. см. Вместо провода можно использовать медную шину, покрытую изоляцией.

Электроды для сварки

При проведении точечной сварки применяются электроды, конструкция которых отличается от тех, которые вы привыкли видеть. Они должны иметь высокую прочность, чтобы между ними можно было провести сжатие. От размеров и формы зависит качество сварки металла. Минимальный диаметр стержня должен составлять 1 см. Максимальный – 4 см. В качестве материала для электродов необходимо использовать только медь. Обратите внимание на то, что сечение электрода необходимо выбирать таким образом, чтобы оно не было больше, нежели у провода вторичной обмотки. Конечно же, вам необходимо своевременно проводить замену медных электродов, так как они теряют свои свойства. Только в этом случае контактная сварка, своими руками из микроволновки изготовленная, будет работать с максимальной эффективностью.

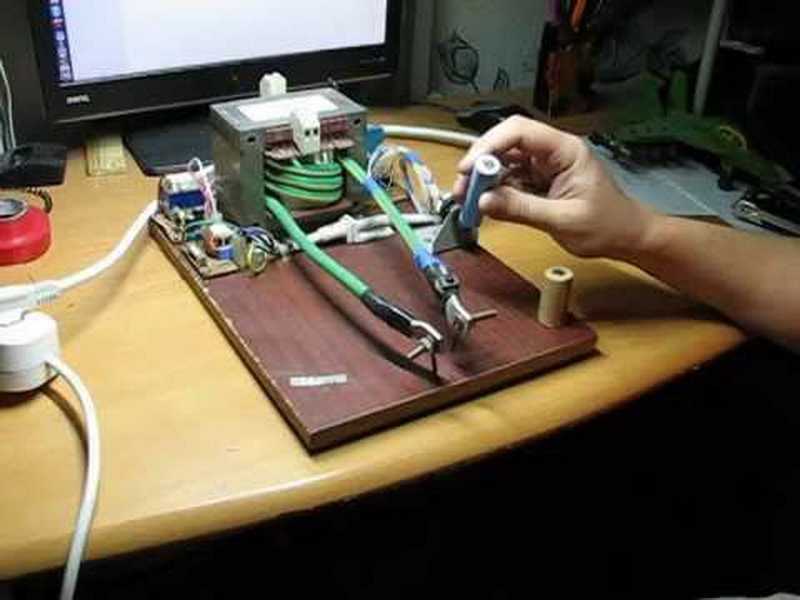

Изготовление контактной сварки своими руками

Загородный дом всегда требует особенных забот от хозяина. Их гораздо больше, чем в квартире. Ремонт и перестройка дома, сооружение декоративных мостиков и беседок, возведение фундаментов и перекрытий, все эти работы требуют умения работать не только с деревом, но и с металлом. Инструменты и приспособления для таких работ нужны соответствующие.

Мастерство и опыт, умение работать и придумывать интересные проекты порой упирается только в одно: не все работы хозяин может сделать самостоятельно. И это очень часто останавливает интересные творческие задумки. Как правило, так случается, если речь заходит о сварке. Считается, что сварить металлические конструкции без специалиста со специальным аппаратом невозможно. Да, конечно, аккуратный шов не всякий сварщик сделает. Безусловно, сварку мостовых конструкций и перекрытий зданий должны выполнять профессионалы. Но сделать из металлических прутов садовую калитку или каркас для декоративной композиции по силам и любителю.

Если у него есть специальное приспособление.

Оказывается, сделать такой самодельный сварочный агрегат достаточно просто и умельцы давно придумали конструкцию. Контактная сварка своими руками изготавливается достаточно быстро при наличии у человека элементарных знаний и умений в электротехнике.

Для изготовления агрегата потребуются следующие материалы и приспособления:

• трансформатор силовой;
• выключатель;
• таймер времени;
• медный прут с диаметром 1,5 см;
• медный провод с диаметром один сантиметр.

Таймер времени при отсутствии навыков в радиотехнике лучше всего приобрести в специализированном магазине.

Изготовление трансформатора для контактной сварки

Важнейшей деталью аппарата предназначенного для проведения контактной сварки является трансформатор. Этот агрегат позволяет получить требуемое напряжение для проведения сварочных работ. Коэффициент трансформации должен иметь высокое значение, по этой причине для изготовления этого элемента сварочного аппарата лучше всего использовать устройства, которые входят в комплектацию микроволновых печей. Мощность этого компонента агрегата должна быть не менее одного киловатта. В микроволновых печах, как правило, применяется агрегат с мощностью до 4 кВт.

Трансформатор извлекается из микроволновки, с него снимается вторичная обмотка. Для изготовления сварочного трансформатора потребуется только первичная обмотка агрегата. При снятии провода все операции по разборке следует проводить очень аккуратно. Это требуется для того чтобы в процессе изготовления не повредить медный провод первичной обмотки и магнитопровод.

После проведение подготовительного этапа осуществляется изготовление вторичной обмотки. На выходе из агрегата нужно получить ток в 1000 А. Для этой цели применяется медный провод с диаметром 1 см. При изготовлении из такого медного провода получается 2-3 витка в устройстве. На выходе из силового устройства напряжение составляет около 2 вольт. Использование такого трансформатора в устройстве сварочного аппарата для контактной сварки позволяет работать с металлом толщиной до 5 мм. После наматывания медного провода проверяется направление обмоток, помимо этого на этом этапе изготовления проверяется наличие трансформаторе коротких замыканий. При отсутствии последних приступают к дальнейшему процессу изготовления. При использовании в конструкции сварочного устройства двух и более трансформаторов проверяется сила тока на выходе – она не должна быть более 2000 А. В случае превышения этого значения следует уменьшить силу тока, так как высокая сила тока провоцирует значительные перепады в бытовой электросети в период работы аппарата. После намотки медного провода и проверки параметров трансформатора он является готовым к использованию.

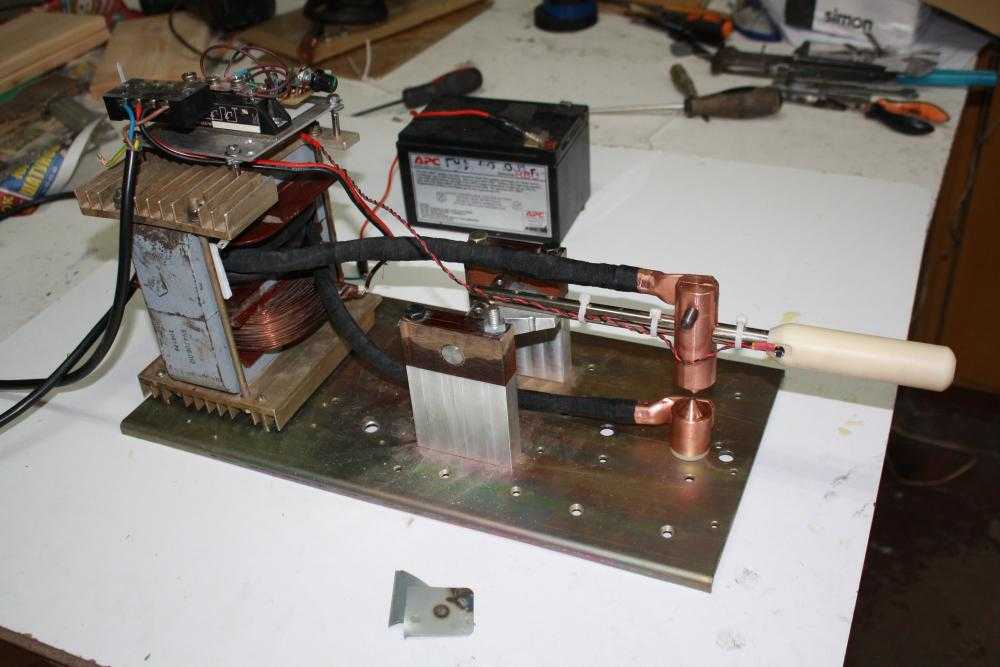

Изготовление электродов для аппарата контактной сварки

Изготовление электродов осуществляется из толстых медных прутиков, диаметр которых равен 1,5 см. При изготовлении электродов нужно придерживаться строго правила гласящего о том, что толщина электрода должна быть не меньше провода используемого во вторичной обмотке устройства. В случае использования трансформатора невысокой мощности в качестве сварочных электродов можно использовать жала от пары паяльников. Жала от паяльников обладают одним несомненным преимуществом – они являются стойкими и благодаря этому прослужат на протяжении длительного времени.

Провода подключаемые к электродам должны иметь минимальную длину, это требуется для того чтобы уменьшить потери тока. Для подключения провода к электроду используется медный наконечник или отверстие в электроде, проделанное при помощи дрели. Провод крепится к электроду при помощи болтового соединения. Для лучшего контакта провод с наконечником лучше всего спаять, это будет препятствовать процессу окисления и потерям тока в процессе окисления.

Преимуществом болтового соединения является возможность быстрого удаления электродов. При осуществлении соединения путем пайки в случае необходимости замены электродов потребуется перепаивание стыков, что занимает большое количество времени.

Управление сварочным процессом и инфраструктура сварочного аппарата

Контактная сварка своими руками изготовленная требует оснащения рычагом управления и выключателями. Качество сваривания металлических изделий обеспечивается не только силой тока, но и силой сжатия. Для этой цели аппарат оснащается рычагом. Сила сжатия, особенно огромную роль, играет при сваривании толстых листов металла. При осуществлении сваривания в домашних условиях сила сжатия должна быть не меньше 30 кг, по этой причине рычаг нужно сделать соответствующей длины. Это обеспечит удобство в работе со сварочным аппаратом и высокое качество сваривания деталей. Длина ручки рычага для обеспечения степени сжатия должна быть равна 60 см. Крепление рычага осуществляется на 3/4 снизу. Таким образом, соотношения плеча на зажим равно 1:10. При такой конструкции рычага, в случае оказания давления на рычаг в один килограмм, на металл осуществляется давление в десять килограмм.

Выключатель устанавливается на первичной обмотке трансформатора, так как во вторичной обмотке устройства циркулирует большой ток, а сопротивление выключателя в цепи вторичной обмотке будет приводить к потере тока. Для удобства работы выключатель выносится на рукоятку рычага, это позволяет осуществлять подачу электрической энергии на аппарат только после осуществления контакта металла с электродами устройства. Такое размещение выключателя позволяет в значительной мере осуществлять экономию электроэнергии за счет отсутствия холостой работы устройства.

При работе с тонким металлом лучше всего в цепь управления сварочным устройством вмонтировать таймер времени. Таймер времени позволяет регулировать время работы агрегата, для охлаждения устройства и компонентов, входящих в его состав, можно использовать кулер от старого стационарного компьютера.

После окончания сборки устройства следует провести его испытания.

Сварка: сделай сам или найми профессионального сварщика

Заинтересованы ли вы в том, чтобы заняться сваркой в ​​качестве хобби? Хотя это может показаться привлекательной перспективой, необходимо учитывать множество факторов, касающихся потенциальных затрат, рисков и знаний, необходимых для безопасного и эффективного выполнения проектов. Из-за этого люди часто задаются вопросом, не лучше ли им нанять профессиональных сварщиков для выполнения более сложных и детализированных проектов.

Точно так же существует большой интерес к ценности сварки как набора навыков. В следующей статье мы обсудим все основные факторы, которые следует учитывать при выборе между сваркой своими руками и работой с профессиональными сварочными службами.

Преимущества работы с профессиональным сварщиком

Во-первых, сварочное оборудование может быть дорогостоящим. Профессиональное оборудование, которое могут использовать опытные специалисты по сварке, может стоить более 500 долларов. Кроме того, вам также нужно будет инвестировать в оборудование для обеспечения безопасности. Это оборудование необходимо для предотвращения потенциально серьезных травм.

Если вы новичок в сварке, вам необходимо либо приобрести это оборудование, либо арендовать его в универмаге. Хотя это немного более доступное решение, оно все же может намного превысить стоимость найма профессионала, если вы планируете арендовать оборудование на длительный период времени. И аренда также может иметь свои уникальные расходы. Если оборудование повреждено или возвращено кредитору в состоянии, которое они сочтут слишком далеким от его первоначального качества, вы можете рассчитывать на некоторую плату за ремонт или восстановление. Точно так же более длительные периоды кредитования могут повлечь за собой необоротные страховые сборы. Короче говоря, эти расходы могут быстро накапливаться таким образом, что отказ от найма профессионала становится плохим решением.

Опытные сварщики по умолчанию будут иметь профессиональное сварочное оборудование. Оборудование, которое вы арендуете в торговой точке, не несет гарантии качества. Сверхмощное оборудование, подобное тому, которое используют сварщики, обычно относится либо к потребительскому, либо к профессиональному уровню. Инструменты потребительского класса — это типы приборов, которые вы обычно найдете на полках универмагов. Стандарты для этих продуктов намного ниже, чем для альтернатив профессионального уровня, которые почти всегда отличаются значительно большей долговечностью, производительностью, энергопотреблением и эффективностью.

Поскольку эти устройства должны использоваться профессионалами каждый день, производители изготавливают их с большей тщательностью и из более качественных материалов, чем устройства потребительского класса. В результате аренда оборудования часто приводит к тому, что вы платите столько же или больше за объективно худшее оборудование.

Далее, выбрав работу со специалистом по сварке, вы получите гарантию качества и долговечности выполненной работы. Чаще всего ветераны отрасли предлагают страховые пакеты, которые позволяют вам пользоваться гарантией удовлетворения. Другими словами, если человек или услуга, с которой вы работаете, не обеспечивают конечный результат, которым вы довольны, вы потенциально можете запросить возмещение или скидку на услуги, по которым заключен контракт. Эта способность делает найм профессионала оптимальным методом для тех, кто заботится о качестве превыше всего. Если вы новичок в сварке и повредите свое имущество, вам некого будет винить, кроме себя. Точно так же у вас не будет возможности окупить расходы. Работая с лицензированными профессионалами, процесс будет значительно менее напряженным.

Сделай сам

Далее, сварка своими руками может быть опасной перспективой. Сварка — это профессия, в которой вам нужен многолетний опыт, чтобы неизменно получать качественный конечный продукт при соблюдении надлежащего протокола безопасности. Вы не можете ожидать, что сможете соответствовать форме и технике лицензированного профессионала за один уик-энд. Это неосуществимо.

Имея это в виду, выбирая самодельный маршрут, вы можете подвергнуть себя серьезной опасности. Повреждение от ожогов является данностью, но также распространены травмы, связанные с разрядом электрического тока и неправильным обращением. Техника и опыт — единственные способы постоянно избегать таких травм. И, как вы уже догадались, у эксперта по сварке есть техника и опыт, которые вам понадобятся.

Существует высокий порог навыков, связанных со сваркой. Для того, чтобы считаться средним сварщиком, требуются годы опыта проектной деятельности. Не обманывайте себя, вы не сможете предоставить продукт по сравнению с тем, что предоставил бы профессионал, если у вас недостаточно опыта.

Точно так же вам потребуются глубокие знания оборудования, чтобы довести проект до конца. Следует отметить такие факторы, как уровень энергопотребления, знания в области обработки и многое, многое другое. Не стоит недооценивать навыки и талант, необходимые для безопасной и эффективной сварки.

Преимущества самостоятельной сварки

Однако это не означает, что сварка своими руками не имеет положительных сторон. Наоборот, сварка своими руками может быть полезным и полезным хобби. Ключ в том, чтобы понять, что выгоды будут постепенными и приобретаться медленно. Если вы не ищете сразу результатов профессионального качества и не считаете стоимость оборудования непомерно высокой, то ничто не мешает вам попробовать свои силы. Хотя, безусловно, есть чему поучиться, существует также множество способов применения этой торговли.

В долгосрочной перспективе самодельные варианты могут сэкономить вам много денег. После нескольких лет опыта (или тонны проектов за небольшой промежуток времени) даже самые масштабные проекты не должны быть для вас проблемой. В связи с этим, чем раньше вы начнете изучать сварку своими руками, тем раньше вы сможете пожинать плоды своего начинания.

А краткосрочные? Сварка своими руками может быть эффективным решением даже для новичков, если данный проект не требует большой точности или эстетически обоснованного результата. Проекты, в которых функциональность важнее формы, например техническое обслуживание серверной части и восстановление инфраструктуры, могут стать отличной практикой для начинающих. В этих проектах результаты могут быть грязными, и есть много места для ошибок. Другими словами, если ваш проект не требует твердой руки, то решение «сделай сам» не исключено.

Подводя итог, можно сказать, что сварка своими руками может стать отличным способом приобрести опыт в прибыльном хобби. К сожалению, это также может привести к ненужным травмам и непредвиденным расходам. Если у вас нет достаточного опыта в этой области и вы столкнулись со сложным проектом, настоятельно рекомендуется обратиться к профессиональному, лицензированному и опытному сварщику. Это избавит вас от многочисленных головных болей и потенциального ущерба вам и вашему имуществу. Тем не менее, небольшие работы и общее техническое обслуживание — отличные способы набраться опыта в качестве сварщика. Эти проекты могут быть наиболее ценными в качестве учебного опыта, особенно если вам не нужно беспокоиться об эстетике. В конечном счете, выбор за вами.

Средства индивидуальной защиты и одежда: Ответы по охране труда

Ответы по охране труда Информационные бюллетени

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей до болезней и эргономики на рабочем месте продвижение.

ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

Какие средства индивидуальной защиты доступны при сварке?

В приведенной ниже таблице перечислены типы средств индивидуальной защиты, которые можно использовать при сварке.

Сварка – Оборудование для персонального защиты
Часть тела	Оборудование	Иллюстрация	Разум
ГЛАЗ и ГЛАЗА	WELDGLED HELDGLE HELDENT HELDED HELED, OR GRAGLES	GESS и FACE	.0076		Protects from: radiation flying particles, debris hot slag, sparks intense light irritation and chemical burns Wear fire resistant head coverings under the helmet where appropriate
Lungs ( дыхания)	Респираторы		Защищает от: паров и оксидов
Открытых участков кожи (кроме ног, рук и головы)	Устойчивая к огню/пламенную одежду и фартуки		Защиты от: , пожары Ожоги Радиация Примечания: у брюк не должно быть манжеты, у бортов должны быть Flaps или запасные.	Уши – слух	Наушники, беруши		Защита от: шума Используйте огнестойкие наушники, если искры или брызги могут попасть в ухо, а не пробки.
Feet and hands	Boots, gloves		Protects against: electric shock heat burns fires

Почему важна защита глаз?

Повреждение глаз может произойти из-за интенсивного света и излучения сварочной дуги. Повреждение глаз также может произойти из-за горячего шлака и другого металлического мусора, который может отлететь от сварного шва при охлаждении, скалывании или шлифовке.

• Защитите глаза от сварочного света, надев сварочный шлем с фильтрующим козырьком, подходящим для типа сварки, которую вы выполняете.
• ВСЕГДА надевайте защитные очки с боковыми щитками или защитные очки, когда вырезаете или шлифуете заготовку, если вы не надели сварочную маску.

Какой тип защиты глаз и лица подходит для моей сварочной работы?

В соответствии со стандартом CSA Z9 различные типы средств защиты глаз подразделяются на классы.4.3-15 «Средства защиты глаз и лица». Каждый класс предназначен для определенного использования. Средства защиты глаз и лица должны иметь отличительную маркировку, указывающую производителя и их класс. Классификация обычных средств защиты для сварочных работ приведена ниже:

• 2C – защитные очки прямого/невентилируемого действия с защитой от неионизирующего излучения
• Классы 3 и 4 – сварочные маски и щитки для рук
• Класс 6B – лицевые щитки для защиты от неионизирующего излучения
• Класс 7B – лицевая маска респиратора для защиты от неионизирующего излучения

Следующие операции требуют полной защиты лица с использованием сварочного шлема или ручного щитка:

• дуговая сварка,
• плазменная дуговая резка, строжка или сварка, и
• Воздушно-угольная дуговая резка.

При газовой резке, сварке или пайке интенсивность света намного меньше, чем при дуговой сварке, резке или строжке. Линзы с фильтрами более светлого оттенка можно использовать с очками вместо шлема.

Дополнительную информацию можно найти в ответах OSH о средствах защиты глаз и лица.

Каковы различные компоненты сварочных ручных щитков и касок?

Наручные щитки или шлемы обеспечивают защиту глаз за счет использования набора компонентов:

• Корпус шлема – должен быть светонепроницаемым и устойчивым к ударам, теплу и электричеству.
• Внешняя крышка из поликарбонатного пластика, защищающая от радиации, ударов и царапин.
• Фильтрующая линза из стекла с наполнителем, уменьшающим количество света, попадающего в глаза. Доступны фильтры с различными номерами затемнения от 2 до 14. Чем выше число, тем темнее фильтр и тем меньше света проходит через линзу.
• Прозрачный фиксатор линзы из пластика предотвращает попадание осколков фильтрующей линзы в глаза.
• Прокладка из теплоизоляционного материала между защитной линзой и линзой фильтра защищает линзу от резких перепадов температуры, которые могут привести к ее поломке. В некоторых моделях теплоизоляция обеспечивается креплением к раме вместо отдельной прокладки.

Что еще нужно знать о защите глаз?

• Выберите плотно прилегающую каску, чтобы уменьшить отражение света в каске через пространство между оболочкой и головой.
• Носите шлем правильно. Не используйте его в качестве ручного щита.
• Защищайте защитную линзу от ударов и резких перепадов температуры, которые могут привести к ее растрескиванию.
• Используйте защитную линзу для защиты линзы светофильтра. Замените защитную линзу, если она поцарапана или помутнела.
• Не забывайте периодически заменять прокладку, если она используется в вашем шлеме.
• Замените прозрачную удерживающую линзу, чтобы защитить глаза от осколков.
• Периодически очищайте линзы.
• Утилизируйте линзы с ямками, трещинами или повреждениями.

Что нужно знать о выборе оттенка фильтра?

Для дуговой сварки правильный оттенок фильтра выбирается в зависимости от процесса сварки, диаметра проволоки и рабочего тока. В таблице ниже приведены правильные номера оттенков для различных ситуаций.

• ВСЕГДА используйте рекомендуемые номера оттенков вместо минимальных номеров оттенков. Приведенные ниже значения взяты из стандарта CSA W117.2-12 «Безопасность при сварке, резке и родственных процессах». Другие процессы перечислены в Стандарте.

.

• Обеспечьте дополнительное рабочее освещение, соответствующее потребностям сварщиков.
• Используйте ту же тень, что и у сварщика, если вы непосредственно наблюдаете за сварочной дугой.
• Не используйте защитные очки для газовой сварки при дуговой сварке.
• Не заменяйте подходящие сварочные линзы модифицированными очками, солнцезащитными очками, дымчатым пластиком или другими материалами.

Рекомендуемые номера оттенков для кислородной резки указаны в таблице ниже.

Можно ли носить контактные линзы при сварке?

Стандарт CSA W117.2 гласит, что контактные линзы не должны носить сварщики и сварочный персонал, поскольку инородные тела (предметы) в глазах могут вызвать чрезмерное раздражение. Контактные линзы не обеспечивают защиту от ультрафиолетового излучения и летающих предметов. Все рабочие, находящиеся вблизи сварочных работ, должны носить соответствующие защитные очки в зависимости от обстоятельств. В документе OSH Answers «Контактные линзы на работе» обсуждается, как частицы пыли или химические вещества могут раздражать глаза.

Обратите внимание, что в Канаде раздел 45.11 Общих положений Закона о гигиене труда и технике безопасности острова Принца Эдуарда прямо запрещает ношение контактных линз во время сварки.

Какие меры могут защитить кожу от сварочного излучения?

• Носите одежду из плотной ткани рабочего веса, чтобы УФ-излучение не попадало на кожу.
• Застегните рубашку, чтобы защитить кожу на горле и шее.
• Носите одежду с длинными рукавами и штанины.
• Наденьте на голову тканевую шапочку для защиты кожи головы от УФ-излучения.
• Защитите затылок капюшоном.
• Защитите лицо от УФ-излучения, надев плотно прилегающую светонепроницаемую маску сварщика.
• Убедитесь, что все предметы одежды из ткани устойчивы к искрам, теплу и пламени. Следите за тем, чтобы ткани были чистыми и не содержали горючих материалов, которые могут воспламениться от искры.

Что нужно знать об использовании респираторов при сварке?

Защита органов дыхания необходима, когда вентиляция недостаточна для удаления сварочного дыма или существует риск дефицита кислорода. Выбирайте и используйте респираторы в соответствии с применимыми нормами. Обратитесь за советом к специалисту, проведите оценку опасности и инициируйте соответствующую программу защиты органов дыхания.

Для получения дополнительной информации о выборе подходящих респираторов см. Ответы по охране труда по выбору респираторов.

Процесс выбора соответствующей защиты органов дыхания также описан в стандарте CSA Z9.4.4 и стандарт ANSI (Американский национальный институт стандартов) Z88.2 «Защита органов дыхания».

Какие советы следует знать при использовании защитной одежды?

DO

• Носите одежду из плотной, плотной ткани, 100% шерсти или хлопка для защиты от УФ-излучения, горячего металла, искр и открытого огня. Огнезащитная обработка становится менее эффективной при многократной стирке.
• Содержите одежду в чистоте и не допускайте попадания масел, жиров и горючих загрязнителей.
• Носите рубашки с длинными рукавами, манжетами на пуговицах и воротником для защиты шеи. Темные цвета препятствуют отражению света.
• Заклейте карманы рубашки, чтобы избежать попадания искр или горячего металла, или закройте их клапанами.
• Штанины не должны иметь манжет и должны закрывать верх ботинок. Манжеты могут собирать искры.
• Отремонтируйте все потертые края, разрывы или дыры на одежде.
• Носите высокие сапоги со шнуровкой, чтобы искры не попали в сапоги.
• Используйте огнеупорные протекторы для ботинок или гетры, надетые на штанины и голенища ботинок, чтобы предотвратить попадание искр в верх ботинок.
• Выньте из карманов все источники воспламенения, такие как спички и бутановые зажигалки. Горячие искры сварки могут зажечь спички или воспламенить вытекшее топливо для зажигалок.
• Носите кожаные перчатки с рукавицами или защитные рукава из аналогичного материала для защиты запястий и предплечий. Кожа является хорошим электрическим изолятором, если ее держать сухой.
• Использование щитка поможет предотвратить попадание искр на одежду.
• Носите кожаные фартуки, чтобы защитить грудь и колени от искр, когда вы стоите или сидите.
• Слои одежды. Чтобы предотвратить потоотделение, не переодевайтесь в холодную погоду. Пропотевшая одежда вызывает быструю потерю тепла. Кожаные сварочные куртки плохо пропускают воздух и могут заставить вас потеть, если вы слишком одеты.
• Наденьте огнеупорную тюбетейку или балаклаву под каску, чтобы защитить голову от ожогов и УФ-излучения.
• Наденьте защитную маску сварщика, чтобы защитить лицо от радиации и летящих частиц.

НЕ ДЕЛАТЬ

• Не носить кольца и другие украшения.
• Не носите одежду из синтетических материалов или смесей синтетических материалов. Синтетическая ткань может сильно гореть, плавиться и вызывать сильные ожоги кожи.

Последний раз документ обновлялся 18 сентября 2017 г.
