Контакторы КМ | преимущества и принципы работы контакторов КМ

Дистанционно управляемые коммутационные аппараты, позволяющие коммутировать мощные (а также  индуктивные) нагрузки постоянного или переменного тока, называются – контакторами КМ.

Очень часто электромагнитные контакторы путают с электромагнитными реле, основным их отличием является то, что контактор разрывает электрическую цепь одновременно в нескольких точках, а электромагнитное реле разрывают цепь лишь в одной точке.

Большое распространение на рынке получили магнитные контакторы серии КМ. Контакторы КМ являются модульными, применяются чаще всего в системах автоматизации и управления  жилыми, офисными, промышленными и прочими помещениями для управления и  коммутации осветительными, вентиляционными, обогревательными и прочими инженерными системами. Используются в сетях с напряжением, не превышающим 380 Вольт переменного тока частотой 50 Герц. Основные достоинства контакторов серии КМ это значительная коммутационная мощность, малошумная коммутация, долговечность, использование магнитного привод свободного от фона переменного тока.

Главные преимущества контакторов серии КМ:

  1. Магнитный привод освобожден от фона переменного тока.
  2. Практически бесшумная коммутация.
  3. Наличие индикации коммутационных положений.
  4. Встроенная в контактор электронная сеть его катушки.
  5. Большая долговечность и коммутационная мощность.
  6. Гарантия до 5 лет.




Принцип работы контактора серии КМ



После подачи напряжения на катушку управления, к сердечнику притягивается якорь и группа контактов размыкается или замыкается исходя из исходного положения каждого контакта. Соответственно при отключении происходит обратное действие. Гашение электро дуги, возникшей при размыкании основных контактов, обеспечивает дугогасительная система внутри контактора.

Разновидности контакторов серии КМ



Контакторы КМ существуют трех видов: постоянного, переменного и постоянно-переменного тока. Как правило, для управления асинхронным трехфазным двигателем с короткозамкнутым ротором, выведения пускового резистора, включения трехфазного трансформатора, нагревательного устройства, тормозного электромагнита и прочих электротехнических устройств, применяются контакторы серии КМ для переменного тока. Контакторы серии КМ постоянного тока используются для включения или отключения приемника электрической энергии цепи постоянного тока, в электромагнитном приводе высоковольтных выключателей, а также в устройствах повторного автоматического включения. Основными производителями контакторов серии КМ, являются фирмы ИЭК (IEK) и ЕФК (EFK).

Контакторы серии КМ фирмы ИЭК (IEK)

Контактор КМ

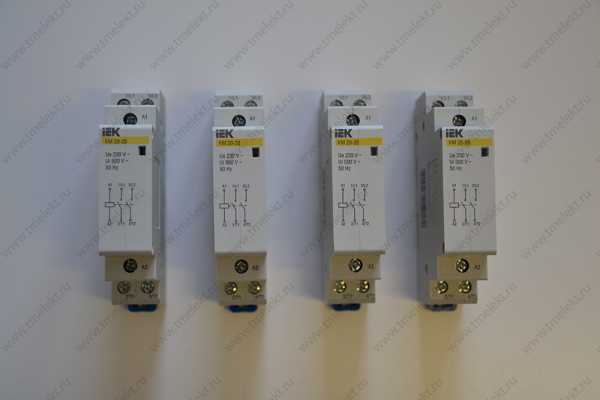

Свое применение в системах автоматизации и управления в жилых, промышленных, офисных или больничных помещениях с напряжением сети не больше 380 Вольт и частотой 50 Герц, нашли модульные контакторы из серии КМ фирмы IEK. Очень хорошо использовать контакторы серии с КМ-25 по КМ-40 при коммутации слабо индуктивных нагрузок с током до 63 Ампер. А благодаря выпрямительному мосту установленному в цепи катушки управления данного контактора, его можно использовать в электросетях с постоянным током с напряжением 220 Вольт.

Контакторы серии КМИ фирмы ИЭК (IEK)

Контактор КМ





Довольно часто для общепромышленного применения используются малогабаритные контакторы серии КМИ фирмы ИЭК (IEK) переменного тока использующие ток нагрузки 9 — 95 Ампер. Фирма ИЭК предоставляет на рынке довольно большой выбор контакторов разного тока нагрузки, так например серия:

  • КМИ — 10910, КМИ- 10911 – 9 Ампер;
  • КМИ — 11210, КМИ- 11211 – 12 Ампер;
  • КМИ — 11810, КМИ- 11811 – 18 Ампер;
  • КМИ — 22510, КМИ- 22511 – 25 Ампер ;
  • КМИ — 23210, КМИ- 23211 – 32 Ампер;
  • КМИ — 34011, КМИ- 34012 – 40 Ампер;
  • КМИ — 35011, КМИ- 35012 – 50 Ампер;
  • КМИ — 46511, КМИ- 46512 – 65 Ампер;
  • КМИ — 48011, КМИ — 48012 – 80 Ампер;
  • КМИ — 49511, КМИ — 49512 – 95 Ампер.



Их довольно много, но все они предназначенные для запуска, остановки или реверсирования асинхронного электродвигателя с короткозамкнутым ротором с напряжение до 660 Вольт, также имеется возможность дистанционно управлять цепями освещения и нагревания, а также разнообразными мало индуктивными нагрузками. Все контакторы до 40 Ампер имеют только одну группу размыкающих или замыкающих дополнительных контактов. В свою очередь контакторы данной серии свыше 40 Ампер имеют две группы (размыкающую и замыкающую). Основной областью, где применяются малогабаритные контакторы серии КМИ, является управление тепловыми завесами, печами, вентиляторами, станками, насосами, освещением, кран-балками, в системе автоматического ввода резерва.

Контакторы серии КМ  фирмы ЕФК (EFK)

Контактор КМ



Сейчас на рынке, компанией EKF, предоставлен большой выбор контакторов разнообразных типов для всевозможных видов электроустановок. Свое применение в системах автоматизации и управления в жилых, промышленных, офисных или больничных помещениях с напряжением сети не больше 380 Вольт и частотой 50 Герц, нашли модульные контакторы из серии КМ фирмы ЕФК (EFK). Очень хорошо использовать контакторы серии КМ-16, КМ-20, КМ-25, КМ-32, КМ-40, КМ-50, К-63 при коммутации слабо индуктивных нагрузок с током до 63 Ампер. Цифра в названии контактора обозначает максимальный рабочий ток. А благодаря выпрямительному мосту, установленному в цепи катушки управления данного контактора, их можно использовать также в электросетях с постоянным током с напряжением 220 Вольт. В контактор серии КМ-16 и КМ-20 встроена магнитная система переменного тока, а в контакторах серии КМ-25, КМ-32, КМ-40 и КМ-63 – оборудованы магнитным приводом постоянного тока, который исключает фон, исходящий от переменного тока.

Контакторы серии КМЭ фирмы ЕФК (EFK)

Контактор КМ



Контакторы серии КМЭ фирмы ЕФК (EFK) — предназначены для дистанционного запуска, остановки или реверсирования трехфазного асинхронного электродвигателя с короткозамкнутым ротором в сети переменного тока с частотой от 50 до 60 Герц и напряжением до 660 Вольт.

Контакторы серии КМЭ отличают от других: широкий ассортимент исполнения, компактные размеры, катушек управления, значительный выбор добавочных устройств с возможностью реализовать реверсивный вариант управления, а также эффективность работы и простота обслуживания.

Дополнительное оборудование к контакторам фирмы ЕФК (EFK):

Контактор КМ



Помимо предоставленных выше контакторов серии КМ компания EKF также предлагает большой ряд дополнительного оборудования: реле перегрузки (оно же тепловое реле), контактные приставки, приставка выдержки времени, катушки управления и блокировочные устройства

myfta.ru

Модульный контактор КМ-40. Схема подключения и устройство

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.

В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.

Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:

По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:

  • электромагнитные
  • электропневматические
  • пневматические
  • запираемые

Модульные контакторы относятся к электромагнитным контакторам.

Какие же преимущества имеют модульные контакторы перед обычными контакторами?

Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т.п. В первую очередь это объясняется их конструкцией.

Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.

Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.

Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.

(видео будет добавлено в ближайшее время)

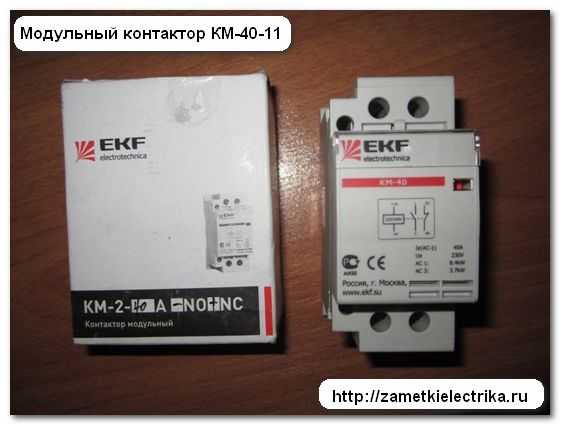

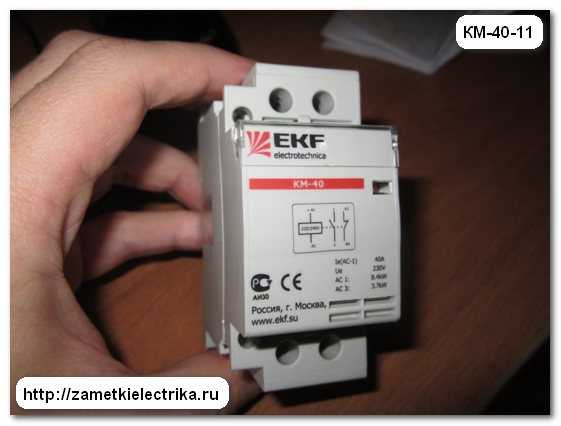

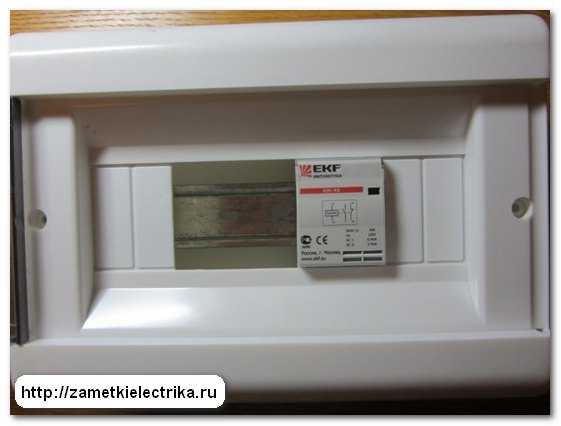

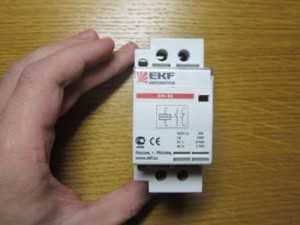

Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.



Расшифровка, схема подключения и технические данные КМ-40-11

Структура условного обозначения КМ-40-11:

  • КМ — контактор модульный
  • 40 — номинальный ток, А
  • 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)

Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).

Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.

Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).

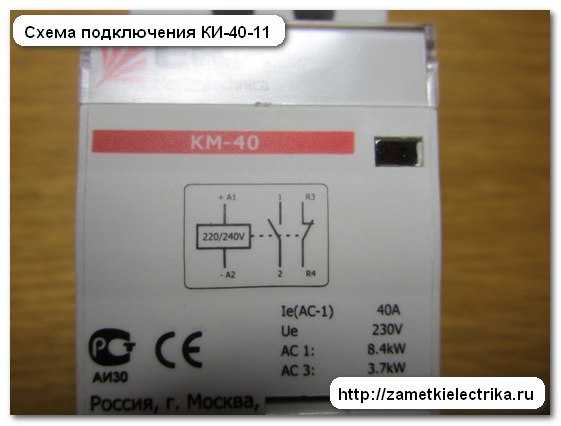

Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:

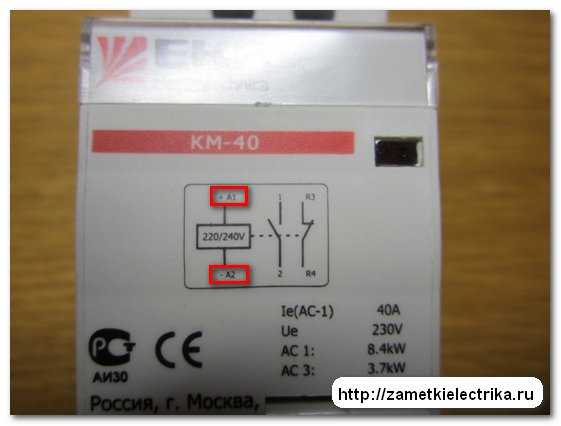

  • +А1 и -А2 — это выводы катушки
  • (1-2) — 1NO (нормально-открытый) силовой контакт
  • (R3-R4) — 1NC (нормально-закрытый) силовой контакт

Внимание! В указанной на корпусе схеме имеется несоответствие.

Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) - слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.

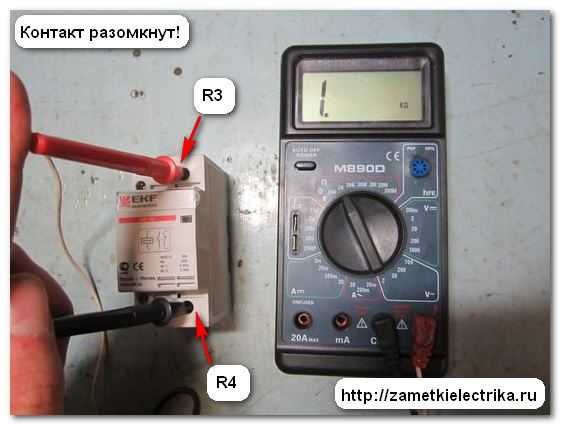

Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».

К изучению (для новичков): подробное руководство пользования цифровым мультиметром.

Помимо схемы подключения, на лицевой стороне  контактора указаны его основные характеристики:

  • номинальное рабочее напряжение 230 (В)
  • номинальный ток контактов 40 (А)
  • АС-1: 8,4 (кВт)
  • АС-3: 3,7 (кВт)

Что означают аббревиатуры АС-1 и АС-3?

Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).

Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором  или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).

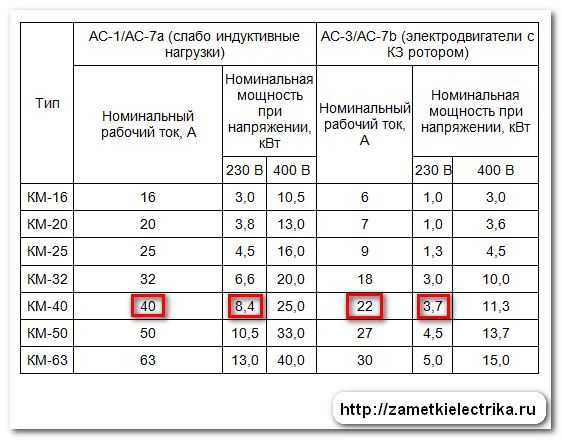

Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.

Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:

  • выдерживаемое импульсное напряжение 6 (кВ)
  • напряжение срабатывания 195-253 (В)
  • напряжение возврата 46-172 (В)
  • пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
  • рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
  • мощность, потребляемая катушкой не более 5 (Вт)
  • скорость замыкания контактов 20 (мс)
  • скорость размыкания контактов 30 (мс)
  • рабочее положение — вертикальное
  • режим работы — продолжительный
  • механическая износостойкость — 1 млн. циклов
  • электрическая износостойкость — 150 тыс. циклов
  • температура эксплуатации от -25°С до +45°С
  • степень защиты — IP20

В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.

Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.

Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.

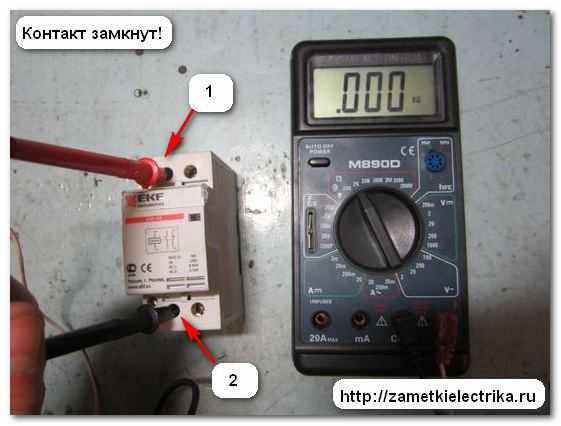

Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).

Таблица сечений присоединительных проводов для катушки и силовых контактов.



Конструкция и устройство модульного контактора КМ-40-11

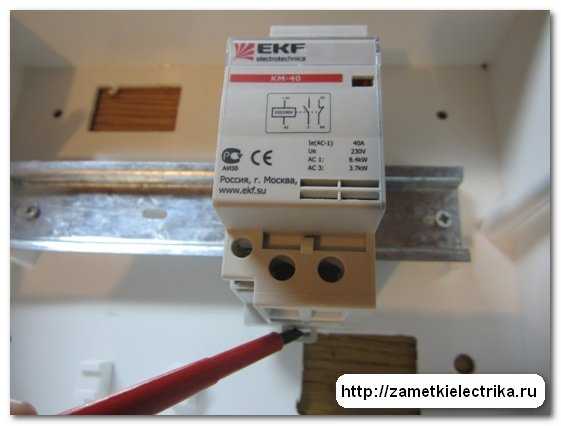

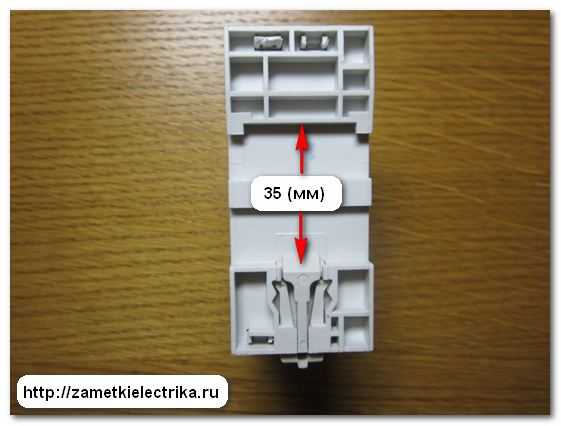

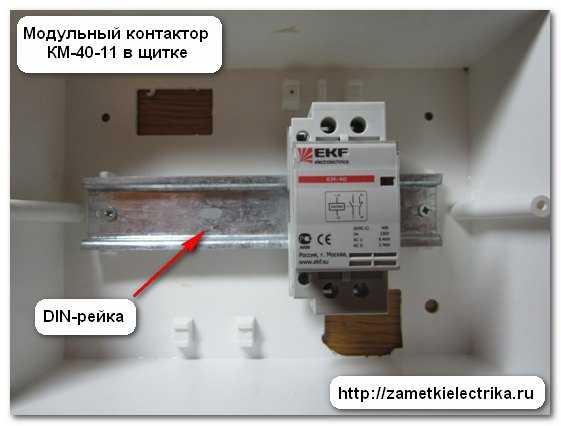

Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).

Его установка и снятие осуществляется с помощью фиксирующей защелки.

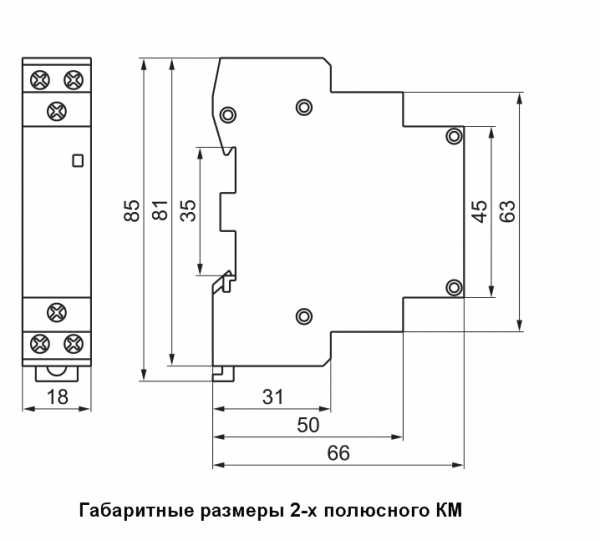

Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:

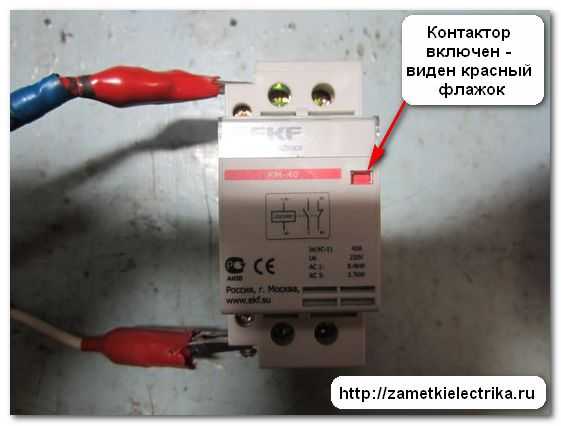

Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.

Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.

Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.

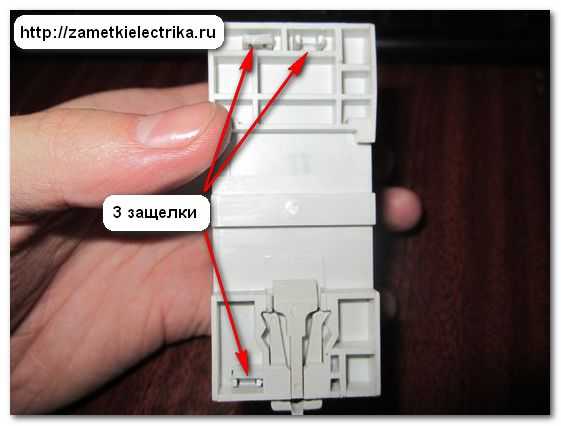

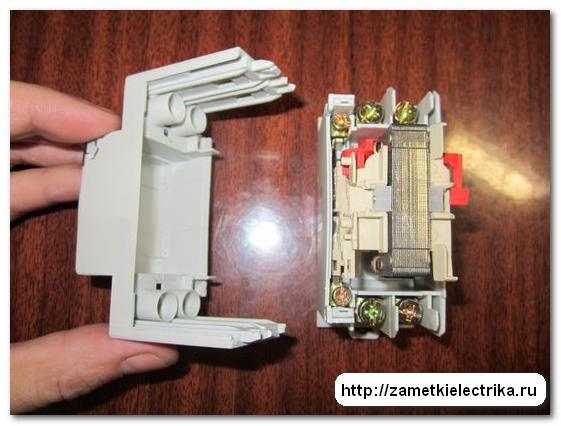

С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.

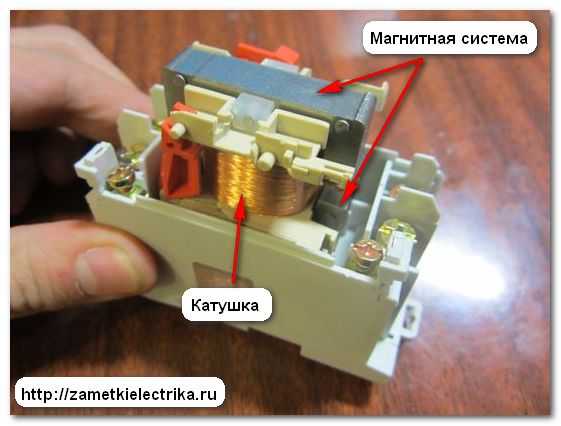

Откроется доступ к катушке и магнитной системе.

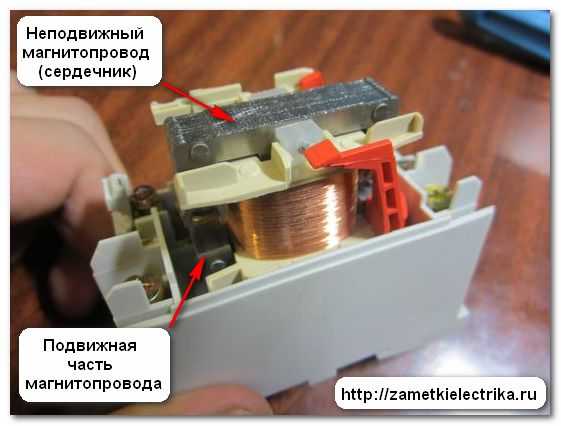

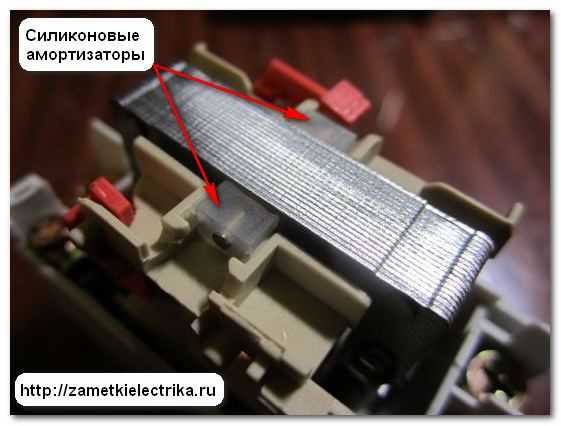

В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.

Неподвижная часть магнитопровода легко снимается вверх.

Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной - точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.

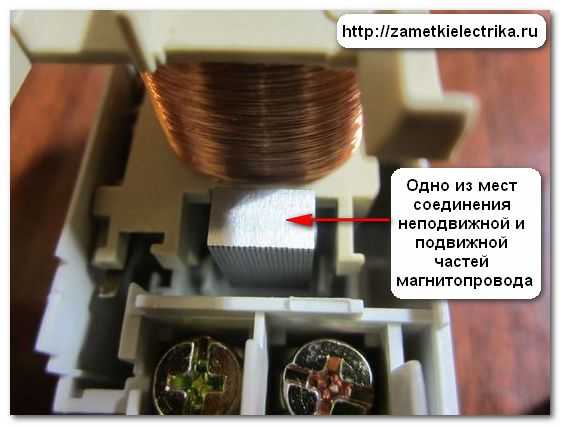

Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.

Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.

Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.

Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.

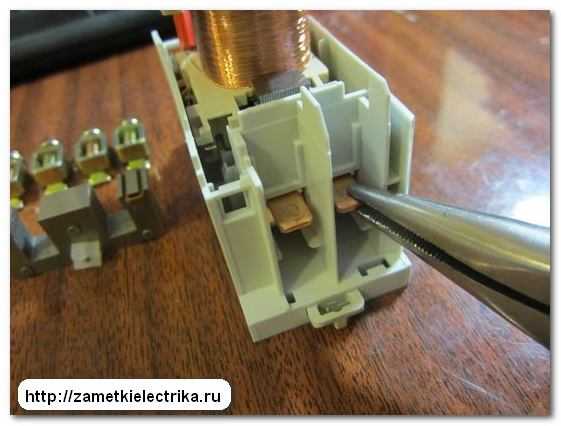

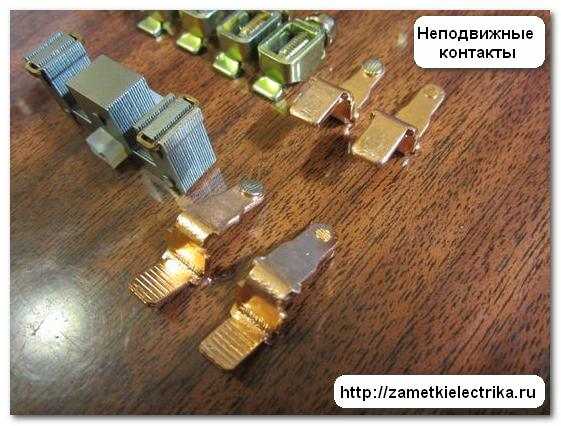

После этого нужно вытащить из направляющих силовые неподвижные контакты.

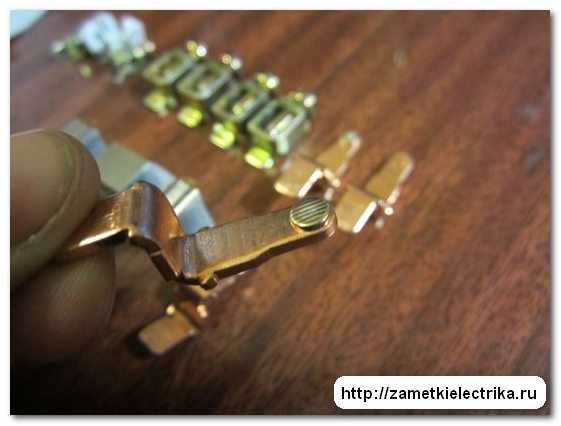

Они изготовлены из меди или медного сплава.

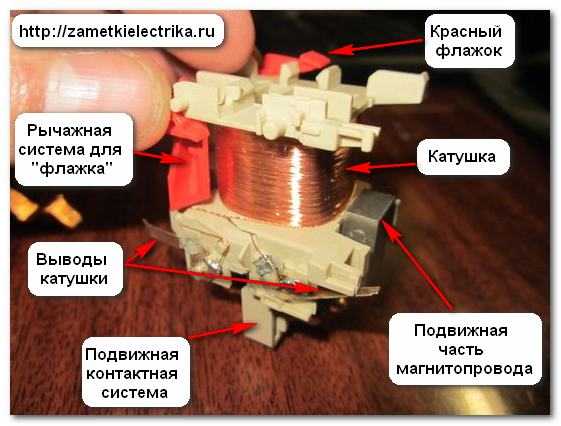

Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).

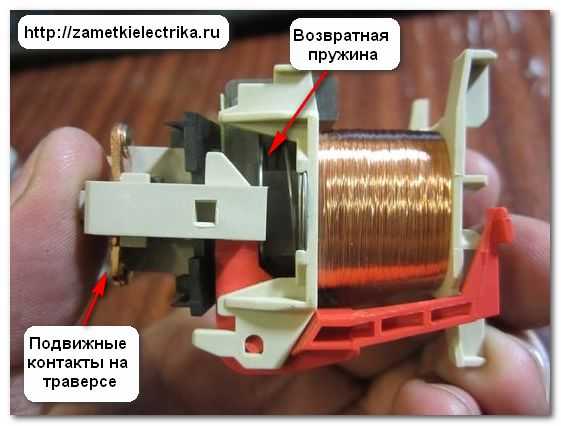

Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.

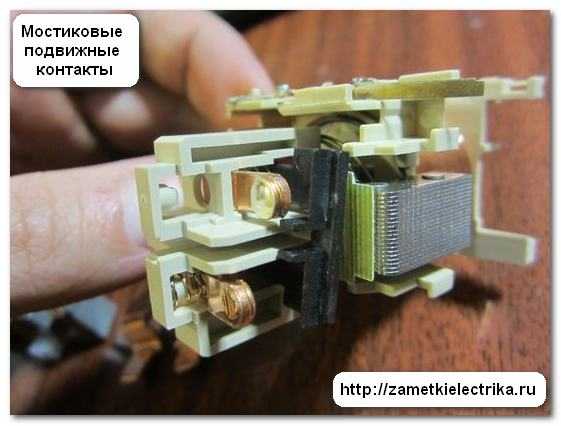

У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.

Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.

Принцип работы модульного контактора

Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.

При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.

При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.

В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).

О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:

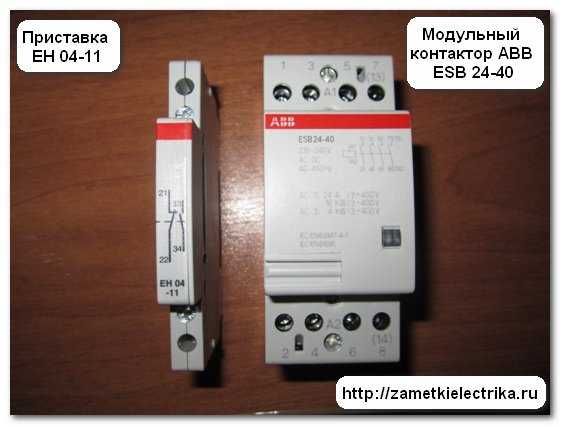

Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.

Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.

P.S. На этом все. Спасибо за внимание. С уважением, Дмитрий, автор сайта «Заметки электрика».

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Контакторы КМ - принцип работы, применение

Хотелось бы рассказать об электрических контакторах серии КМ. В наше время, почти все люди, знакомые с современной техникой, сталкиваются с такими устройствами, как электромагнитное реле, электрический пускатель, электрический контактор. Все эти изделия находят широкое применение в промышленности и быту. Начиная от печи СВЧ, лифтом, установленным в вашем доме, автомобилями и, заканчивая современными станками с компьютерным управлением. Давайте ознакомимся с принципом работы и назначением контакторов.

Электрические контакторы серии КМ — это специальные устройства, предназначенные для коммутирования достаточно больших нагрузок переменного или постоянного тока.

Принцип работы

Принцип их работы основан на создании магнитного поля катушкой, через обмотку которой пропущен электрический ток. Это магнитное поле, взаимодействуя с подвижным якорем, вызывает его перемещение, вследствие чего электрические контактные пары замыкаются или размыкаются.

При отключении напряжения с катушки, контактные пары возвращаются в исходное состояние. Для устранения электрической дуги, которая вызывает интенсивное обгорание контактной поверхности в контакторах марки КМ, применены эффективно действующие дугогасительные устройства.

Необходимо также заметить, что конструкция этих контакторов позволяет очень быстро провести техническое обслуживание, а также заменить сгоревшую катушку или контактную систему.

В странах СНГ в электротехнических устройствах, широкое применение нашли электрические контакторы серии КМ. Они используются в системах автоматизации управления различных систем. Начиная от обычных офисных помещений, жилых домов, административных зданий и, заканчивая промышленными заводами гигантами. Без этих устройств невозможно управление системами освещения, кондиционирования, отопления, подогрева воды и воздуха.

Применение передовых технологий при производстве и разработке этой серии контакторов позволило заполучить лидерство на рынке и достичь следующих характеристик и новшеств:

  • увеличение продолжительности срока работы;
  • уменьшение уровня шума при работе;
  • индикация состояния работы контактора;
  • способность к длительной коммутации больших токов;
  • установка в контакторе устройства электронной сети;
  • универсальный способ монтажа.

Производитель выпускает три типа контакторов этой серии. Каждый из них рассчитан на определенный вид питающего напряжения. Оно может быть постоянным, переменным или постоянно-переменным. Применение присоединительных контактов овальной формы и специальной насечки на них обеспечивает качественное крепление проводников и снижает их нагрев. Это гарантирует повышенную надежность контактного соединения.

Удачно рассчитанное расположение магнитной системы при работе вызывает значительное уменьшение шума и способствует увеличению ресурса работы контактов. Применение короткозамкнутых алюминиевых колец, установленных в полюсных наконечниках неподвижной части магнитопровода, исключает возникновение вибрации при работе контактора. Наличие встроенного диодного моста в некоторых моделях, позволяет использовать катушку контактора при любом виде напряжения. Также, благодаря возможности преобразования переменного тока в постоянный, удалось уменьшить нагрев контакторов, шум при их работе, увеличить срок службы контактных пар. Контакторы могут крепиться при помощи винтов или обычной DIN рейки.

Применение

Это изделие разработано для управления асинхронными электродвигателями с короткозамкнутым ротором, которые используются наиболее широко. Контактор позволяет осуществлять запуск и остановку электродвигателя, а также его реверсирование. При этом, максимально допустимое напряжение может достигать 660 В. Также, этот контактор может использоваться для дистанционного управления различными нагрузками, включая и сети освещения, но, при этом, они не должны содержать значительной индуктивности (категория применения АС-1). Применяется он и для управления работой насосов, тепловых завес и кран балок.

Промышленность выпускает огромный модельный ряд электрических контакторов. Поэтому сегодня приобрести нужный коммутационный аппарат не составляет большого труда. Только хотелось бы напомнить народную мудрость о том, что жадный платит дважды. Отдавать свое предпочтение перед покупкой надо производителям, имеющим хорошие отзывы от потребителей данной продукции. Положительно зарекомендовавшим себя на рынке, длительное время выпускающим электротехнические изделия, а не приобретать дешевую подделку.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Модульные контакторы. Виды и применение. Типы и работа

Для коммутации некоторых электрических приспособлений применяют коммутационные механизмы, работающие с помощью электромагнитного привода и дистанционного управления. Эти компактные электрические приборы называются модульные контакторы (МК).

Модульные контакторы назначение

МК являются электрическими аппаратами, используемыми для связки переменного либо постоянного тока. МК устанавливают на динрейку и в зависимости от модели его можно дополнить какими-либо необходимыми аксессуарами. Так как в функции этих приборов не входит защита электроцепи от короткого замыкания или перегрузки, то её надлежит модернизировать, оборудовав плавкими предохранителями либо автоматическими выключателями.

Благодаря достаточно гибкой конструкции МК, их можно изменять, внедряя контакторные приставки, датчики времени, тепловым реле, блокировочные устройства и прочее оборудования управляющее электрическими проводниками. К примеру, при использовании пуска электродвигателей, цепь оснащают теплореле. С помощью реле выполняется отменная защита двигателя от перегрузки.

Основные составляющие контактора:

  • Полюс. Эта часть прибора осуществляет замыкание и размыкание тока в цепи. Обеспечивает беспрерывную работу без опасного повышения температурных границ. Полюс имеет подвижную часть, на которой располагается пружина, и неподвижные контакты, которые принимают давление пружины. Элемент покрыт серебряным напылением для увеличения срока службы и механической прочности.
  • Катушка. Этот элемент создаёт электромагнитное поле. Именно в нём осуществляет свои движения подвижная часть прибора, благодаря чему происходит замыкание электрической цепи.
  • Дополнительные контакторы. Эта группа элементов предназначена для индикации состояния МК, блокирования контактов, а также самоблокировки и взаимной блокировки. Контактная система оснащена выдержкой времени. Контакты бывают разных модификаций:
    • нормально открытые;
    • нормально закрытые;
    • перекидные контакты.

Важные составляющие узлы:

  • Электромагнитный механизм.
  • Дугогасительная система.
  • Контактная система.
  • Система вспомогательных контактов (блок-контактов).
Принцип работы МК

Работа МК базируется на замыкании (под действием магнитного поля) рабочих контактов.

Работа построена следующим образом:

  • Напряжение на катушку прибора подаётся сразу после его включения.
  • Чем больше насыщается катушка напряжением, тем сильнее прижимается магнитный якорь к сердечнику.
  • Контакты начинают размыкаться либо замыкаться в зависимости от начального состояния аппарата.
  • Вспомогательные контакты включают реверсивный ход и управляют катушкой.
  • Система гашения дуги выполняет функции токоограничителя при скачках напряжения и внезапном обрывании электрической цепи.
Использование модульных контакторов

МК широко применяют в домашней электропроводке. Их можно использовать для создания автоматического включения (выключения) электрических конвекторов в квартире либо доме при достижении указанной температуры в помещении. Это осуществляется посредством того, что на цепь питания электрообогревателей контакторы подают напряжение после того, как получают сигнал от реле температуры.

С помощью МК выполняется схема автоматического регулирования системой кондиционирования, осветительными устройствами, насосом скважины и пр. системами. Модульными контакторами обеспечивают автоматическое включение резерва (АВР) электроснабжения частного дома и квартиры.

С МК можно собирать традиционную и реверсивную схему регулирования электродвигателей. Традиционная схема представляет управление запуском и остановкой двигателя, а путём реверсивной изменяют направление вращения двигателя.

Добавочные контактные пары в МК разрешают эксплуатировать эти устройства вместе с другими приборами. Это позволяет наладить подачу сигнала из одного контактора на другой. Также благодаря контактным парам собирается схема сигнализации режима работы МК.

Чаще всего МК применяют для управления, а также коммутации разнообразных приводов и устройств (вентиляционного, обогревательного, осветительного и др.).

Классификация модульных контакторов

Существует целое изобилие модульных контакторов, которые различают по типу работы, техническим характеристикам, области использования, износостойкости, количеству полюсов, силе тока и прочих нюансах конструктивного исполнения.

По типу работы можно выделяют механические и электромагнитные приборы. Ныне большой популярностью пользуются электромагнитные МК. Они преобладают положительными моментами над прочими коммутационными устройствами, благодаря чему широко применяются в быту. К достоинствам электромагнитных аппаратов относится их бесшумность в работе, устойчивость к сильным вибрациям. Причём сами приборы не создают вибрации при переключении режимов.

Модульные контакторы бывают однофазные и двухфазные, ещё могут иметь от 1 до 4 полюсов. Поэтому выделяют одно-, двух-, трёх-, четырехполюсные контакторы. Приборы также различают по наличию дополнительных контактов. Ведь некоторые модели контакторов имеют вспомогательные контакты, а другие нет. Отличия есть и по роду тока, при этом выделяют МК постоянного и переменного тока.

Модульные контакторы предназначенные для коммутации цепи постоянного тока выпускаются в основном одно- и двухполюсные на силу тока 80-630 А и на максимальное напряжение равное 440 В. Трехполюсные приборы с током от 63 до 1000 А и замыкающими главными контактами используются для цепей переменного тока. Отличием этих двух контакторов является наличие дребезга контактов в устройствах переменного тока при включении, что вызывает сильный износ контактов. Это явный изъян данного типа аппаратов.

МК состоят из контактной системы и дугогасительной. Дугогасительная система представляет своеобразный ограничитель при разрыве электрической цепи.

Существует два основных типа МК, отличающихся способом разрыва сети:

  • Одинарные. Этот тип модульных приборов содержит электромагнитное устройство, которое эффективно осуществляет гашение дуги. Это МК постоянного тока, они предназначенные для сложных работ. Активно применяются в индукционных печах и железнодорожном оборудовании.
  • Сдвоенные. Этот тип МК эксплуатируется в тяжёлых условиях работ. Отличается от одинарных устройств — двойным разрывом дуги.
Типы модульных контакторов

Существуют следующие типы контакторов, которые имеют явные отличия:

  • Пускатель. Эти приборы считаются улучшенным типом контакторов, содержат следующие элементы:
    • вспомогательная контактная группа;
    • тепловое реле;
    • автоматическую систему для пуска электродвигателя.
  • Автоматическая система бывает разных видов:
    • реверсивная;
    • нереверсивная;
    • с переключением обмоток;
    • без переключения обмоток.
  • Магнитный пускатель. Этот прибор представляет трёхполюсный контактор переменного тока. Оборудован МК двумя тепловыми реле, усовершенствующих защитную функцию.
  • Магнитный контактор. Двухпозиционный аппарат для частых выключений и включений при нормальных режимах силовых цепей.
  • Промежуточное реле. Это маломощный МК, увеличивающий в слаботочных цепях число контактов. Он рассчитан на огромное количество коммутаций.

Разные заводы-производители выпускают различные типы МК, которые отличаются конструктивными особенностями и назначением. Торговые марки определяют свой тип электромагнитным устройствам. Популярные модульные контакторы выпускаются фирмой АВВ для автоматизации оборудования зданий. В силовых цепях и цепях управления контакторы серии МТ и МF, распространены небольшие устройства для дистанционного управления КМЭ.

В больничных, офисных, промышленных, а также в жилых помещениях часто эксплуатируются модульные контакторы серии КМ.

Каждая фирма-производитель пользуется своей структурой обозначения приборов. Единства в маркировке МК нет, хотя между собой они не много похожи.

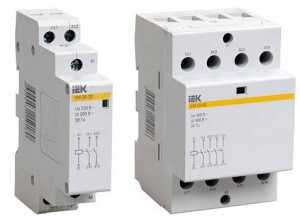

К примеру, прибор фирмы IEK (КМ хх х х АС/DC, где х — число) КМ20-20 АС:

  • КМ – контактор модульный.
  • 20 – номинальный ток.
  • 2 замыкающихся контактов.
  • 0 размыкающихся контактов.
  • АС – род тока катушки.

Пример маркировки МК переменного тока серии КТ

Плюсы и минусы модульных контакторов

МК способны решить широкий спектр задач. Они удобны и быстрые в монтаже. А установленные схемы управления с помощью МК занимают мало места в распределительном щитке. Этот положительный момент обусловлен компактным конструктивным исполнением модульных электрических аппаратов. А благодаря их бесшумности, комфорт в помещении не будет нарушен, если аппарат установить прямо в квартирном щитке.

Также модульные контакторы имеют хорошую электробезопасность (2 класса), это говорит о безопасности для малоквалифицированных пользователей и профессионалов. Плюсом является ещё то, что МК можно подключать к любой сети и эксплуатировать при больших мощностях.

В основном модульные контакторы в день могут выполнять до 100 коммутационных операций, это явление можно отнести к недостаткам этих приборов.

Похожие темы:

electrosam.ru

Контактор модульный в системе отопления

Простота конструкции инфракрасного отопления гарантирует безотказность его работы на десятки лет. Но для этого необходимо корректно рассчитать мощность оборудования и правильно оснастить систему. Сегодня мы поговорим о том, в каких случаях в системе отопления «греющий потолок» на основе низкотемпературных пленочных электронагревателей используется модульный контактор.

Стандартный комплект отопления

Греющий потолок состоит только из функциональных элементов. В стандартный комплект включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Когда в системе нужен модульный контактор

Рассчитывать мощность греющего потолка при максимальной нагрузке необходимо заранее. В случае превышения рекомендованной мощности нагрузки на группы пленочных электронагревателей более 10 А (установленная мощность 2,2 кВт) следует включить в цепь модульный контактор. Он будет выполнять в системе коммутацию групповых нагрузок.

В настоящее время компания «Теплый мир электро» рекомендует к использованию двухполюсные и четырехполюсные модульные контакторы фирмы IEK (КМ20-20, КМ40-40 и КМ63-40). Ниже (см. рисунок) представлена структура обозначения модульного контактора торговой фирмы IEK на примере КМ20-20.

Принцип работы модульного контактора в системе отопления на основе пленочных электронагревателей

Давайте рассмотрим на конкретном примере, как работает в системе инфракрасного отопления «греющий потолок» контактор модульный модели КМ20-20, выпущенный торговой фирмой IEK. Предположим, что в одной из групп нагревателей установленная мощность составляет 2,4 кВт (ток нагрузки 10,9 А).

Очевидно, что на группу необходимо устанавливать соответствующий модульный контактор, так как ожидаемая нагрузка будет превышать максимальные для терморегулятора 10 А. В данном случае отлично подойдет к использованию контактор модульный КМ20-20 с номинальной нагрузкой по току 20 А. Принципиальная схема подключения в электрическую цепь пленочных электронагревателей и модульного контактора представлена ниже.

Как работает модульный контактор КМ20-20 после подключения? В каждом помещении, которое обогревается с помощью греющего потолка, имеется отдельный терморегулятор, отслеживающий внутреннюю температуру. Соответствующий терморегулятор управляет модульным контактором, который отвечает за группу с нагрузкой 10,9 А. При необходимости он подает сигнал на модульный контактор, который в свою очередь включает или отключает напряжение от соответствующей группы нагревателей.

Контактор модульный КМ20-20 рассчитан на использование в однофазных сетях для однофазных групп пленочных электронагревателей. К таким сетям подключается греющий потолок в большинстве жилых, офисных или других помещений относительно небольшой площади.

Трехфазные группы пленочных электронагревателей чаще всего используются для организации отопления на промышленных предприятиях или в складских комплексах. В этом случае применяется модульный контактор модели КМ40-40, КМ63-40, которые работают по такому же принципу.

Особенности модульных контакторов IEK

Наша компания рекомендует клиентам исключительно проверенные материалы и комплектующие, гарантирующие долговечность и эффективность отопительных систем на основе пленочных электронагревателей. Это касается и пленочных электронагревателей, и терморегуляторов, и модульных контакторов IEK, которые имеют следующие особенности.

Компактность и совместимые размеры. Это позволяет устанавливать дополнительное оборудование в стандартный электрический щиток, куда отлично подходит любой аппарат модульной серии.
Модульные контакторы IEK обладают визуальной индикацией состояния главных контактов.
Устройства отличаются пониженным электромагнитным фоном, что обеспечивается использованием в них магнитной системы на постоянном токе.
Модульные контакторы IEK обладают высоким быстродействием. Включение питания происходит в течение 20 мс, а отключение цепи от сети – за 30 мс.
Здесь используются мостиковые контакты, обеспечивающие двойной разрыв при размыкании главных контактов.
При срабатывании модульные контакторы IEK создают минимальный уровень шума.

Высокая степень надежности, быстродействие и чуткость данных устройств обеспечивают безопасность работы всей отопительной системы, ее долговечность и эффективность. Модульные контакторы IEK проверены годами эксплуатации в отечественных условиях с резкими перепадами напряжения и нестабильной работой электрических сетей.

Актуальные цены на модульные контакторы представлены на странице прайс-лист в разделе Дополнительное оборудование. Любые возникшие вопросы можно задать нашим специалистам, а также получить консультацию или помощь в оформлении заказа.

Купить контактор модульный КМ20-20 в интернет-магазине

Купить контактор модульный КМ40-40 в интернет-магазине

www.tmelekt.ru

Контакторы серии КМ-2000 - Все о пускателях и контакторах

Контакторы серии КМ-2000
Техническое описание и инструкция по эксплуатации
ОБС.463.114 ТО

Настоящее «Техническое описание и инструкция по эксплуатации» распространяется на контакторы постоянного и переменного тока серии КМ-2000 как нормального, так и тропического исполнения.
Контакторы серии КМ-2000 предназначены для включения и отключения приемников электрической энергии электротехнических устройств.
Контакторы нормального исполнения предназначены для эксплуатации в районах с умеренно холодным морским климатом.
Контакторы тропического исполнения предназначены для работы в условиях морского тропического климата при температуре окружающего воздуха не более плюс 45°С и относительной влажности не более 98% при температуре плюс 35°С. К обозначению типа контактора тропического исполнения добавляется буква Т.
Контактор КМ-2000 состоит из следующих основных узлов: систем контактной и дугогасительной, подвижной, электромагнитной; контактов вспомогательной цепи и основания. Контактная система контактора - мостикового типа.
Подвижный контакт замыкающего главного контакта укреплен на планке подвижной системы. Неподвижные контакты расположены в камере дугогашения. Подвижный контакт (контактный мостик) установлен на направляющей колодке в контактодержателе. Контактное нажатие создается пружиной и регулируется шайбами.
Подвижный контакт (контактный мостик) и неподвижные контакты размыкающего главного контакта расположены в камере дугогашения.
Контактный мостик установлен в изоляционной вилке, с помощью которой размыкается контакт. Изоляционная вилка перемещается в направляющей втулке. Контактное нажатие создается пружиной. Подвижный контакт у контактора постоянного тока на 350 А состоит из двух рычажных контактов, соединенных гибкой связью.
Подвижный контакт у контактора переменного тока на 300 А состоит из двух контактных мостиков, а на 600 А - из трех. Ток к главным контактам контакторов постоянного и переменного тока (кроме контакторов на 300 и 600 А) подводится через выводные шины токопровода.
У контакторов переменного тока на 300 и 600 А ток подводится к выступающим из камеры выводным частям неподвижных контактов.
Гашение электрической дуги происходит в камере дугогашения. Камера дугогашения состоит из основания камеры и крышки, изготовленных из дугостойких пресс-материалов.
В крышке камеры контакторов постоянного тока имеется узкая зигзагообразная щель, закрытая пламегасителем.
На постоянном токе гашение дуги осуществляется с помощью электромагнитного дутья, создаваемого дугогасительной катушкой и щеками магнитопровода, на переменном токе у контакторов на 25, 50, 100 и 150 А - двойным разрывом цепи, а у контакторов переменного тока на 300 и 600 А - с помощью стальных деионных пластин, установленных в основании и крышке камеры.
Подвижная система состоит из скобы и планки, на которой крепятся подвижные контакты и детали контактов вспомогательной цепи. Подвижная система связана шарнирно с якорем и с помощью рычагов частично уравновешена грузом.
Электромагнитная система состоит из сердечника, якоря и включающей катушки.
Сердечник магнитной системы у контакторов на 25 А (кроме типов КМ-2721 и КМ-2711) крепится непосредственно к основанию контакторов. У остальных контакторов сердечник укреплен с помощью штифтов к стойке, приклепанной к основанию контактора.
Между сердечником и стойкой установлены конические пружины, которые служат для гашения энергии удара якоря.
У контактора на 600 А на сердечнике установлена защелка, состоящая из обоймы и отключающей пружины.
Защелка работает на потоке рассеяния и обеспечивает ударную устойчивость контактора в отключенном положении. У контакторов на 300 и 600 А якорь удерживается в определенном положении пружиной.

Содержание

Изменение к инструкции на контакторы серии КМ-2000 ОБС.463.114 ТО
Дополнение к инструкции на контакторы серии КМ-2000 ОБС.463.114 ТО
1. Введение
2. Назначение контакторов серии КМ-2000
3. Технические данные контакторов серии КМ-2000
4. Устройство и работа контактора
5. Размещение и монтаж
6. Маркировка
7. Консервация и расконсервация
8. Упаковка
9. Меры безопасности
10. Подготовка к работе
11. Возможные неисправности и методы их устранения
12. Техническое обслуживание
13. Правила хранения
14. Транспортирование
Рисунок 1. Габаритные и установочные размеры контакторов постоянного и переменного тока на 25 А (кроме типов КМ-2721 и КМ-2711)
Рисунок 2. Габаритные и установочные размеры контакторов постоянного и переменного тока на 50, 100, 150, 350 А, а также типов КМ-2721 и КМ-2711
Рисунок 3. Габаритные и установочные размеры контакторов переменного тока на 300 и 600 А
Рисунок 4. Габаритные и установочные размеры контакторов переменного тока для реверсивных пускателей
Рисунок 5. Условные графические обозначения контакторов типа: КМ-2521-8; КМ-2142-23
Рисунок 6. Условное графическое обозначение контактора типа КМ-2315
Рисунок 7. Условное графическое обозначение контактора типа КМ-2316
Рисунок 8. Контактор постоянного тока на 25 А с замыкающим главным контактом
Рисунок 9. Контактор постоянного тока на 25 А с размыкающим главным контактом
Рисунок 10. Контактор переменного тока на 25 А
Рисунок 11. Контактор постоянного тока на 50, 100, 150 А с замыкающим главным контактом
Рисунок 12. Контактор постоянного тока на 50, 100 и 150 А с размыкающим главным контактом
Рисунок 13. Контактор переменного тока на 50, 100 и 150 А
Рисунок 14. Контактор постоянного тока на 350 А (КМ-2165)
Рисунок 15. Контактор постоянного тока на 350 А (КМ-2145)
Рисунок 16. Контактор переменного тока на 300 А
Рисунок 17. Контактор переменного тока на 600 А
Рисунок 18. Схема включения катушек постоянного тока
Рисунок 19. Мостиковый контакт вспомогательной цепи
Рисунок 20 и 21. Клиновой контакт вспомогательной цепи
Рисунок 22. Перекидной контакт вспомогательной цепи
Рисунок 23. Примеры крепления контакторов

museumrza.ru

Контакторы электромагнитные серии КМ - ЭТЗ Электроаппарат

Контакторы электромагнитные серии КМ предназначены для работы в силовых электрических цепях схем управления электродигателями электропогрузчиков, а также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода - контакторы КМ5100В.

Основные технические данные контакторов серии КМ

Номинальный ток контактов вспомогательной цепи:

  • КМ5103 - 10 Ампер;
  • остальные - 2,5 Ампер.

Номинальное напряжение контактов вспомогательной цепи

  • КМ5103 - 40 Вольт;
  • остальные - 80 Вольт.

Допустимая частота срабатываний до 300 включений в час.

Механическая износостойкость, циклов срабатывания, не менее:

  • КМ5103 - 25 000;
  • остальные - 2 500 000.

Климатическое исполнение У2, УХЛ2, Т2.

Типоисполнение и технические данные контакторов серии КМ

Катушки могут быть с гибкими выводами с наконечниками или с жесткими выводами для втычного соединения; контакторы КМ5100, КМ5103, КМ4110Л, КМ4110П только с гибкими выводами.Контакторы полярны, все исполнения имеют постоянные магниты.

Режим работы - повторно-кратковременный. Для контактора КМ5100В режим работы - кратковременный, длительность пребывания катушки под током не более 15 сек.

Контакторы допускают переднее присоединение проводников, контакты вспомогательной цепи допускают присоединение проводников втычным способом.

Типоисполнения и технические данные контакторов серии КМ представлены в таблице 1.

Таблица 1. Типоисполнение и технические данные контакторов серии КМ
Тип контактораНоминальный ток, АЧисло и исполнение главных контактовЧисло и исполнение вспомогательных контактовНапряжение втягивающей катушки, ВГабаритные размеры, мм, maxПримечание
КМ1100401«З»-2451х100х50
КМ51002502064х196х120
КМ51031«З» + 1 «Р»
КМ411ОЛ1601«З» + 1 «Р»-74х196х120
КМ411ОП
КМ51002501«З»4064х196х120
КМ51031«З» + 1 «Р»
КМ411ОЛ1601«З» + 1 «Р»-74х196х120
КМ411ОП
КМ41001601«З»-2054х110х85*
24*
60х110х85**
4054х110х85*
60х110х85**
***
4854х110х857,7*
60х110х85**
80**
КМ41011«З»2054х118х85*
40*
60х118х85**
***
КМ41021«Р»2054х118х85*
40*
60х118х85**
***
КМ41101601«З» + 1 «Р»-2054х110х85*
24*
60х110х85**
4054х440х85*
60х110х85**
***
4854х440х85*
60х110х85**
80**
***
КМ41111«З»40***
КМ41121 «Р»
КМ5100В2501«З»-11082х110х85
220
КМ5110Р2«З» + 2 «Р»80146х110х90

 *Контактор с мягкими выводами катушки, расположенными слева.

**Контактор с жесткими выводами катушки, расположенными слева.

***Контактор с жесткими выводами катушки, расположенными справа.

Номинальное напряжение:

  • КМ1100, КМ5100, КМ5103, КМ411ОЛ, КМ411ОП, КМ5100, КМ5103, КМ411ОЛ, КМ411ОП - 40 Вольт;
  • КМ4100, КМ4101, КМ4102, КМ4110, КМ4111, КМ4112, КМ5110Р - 80 Вольт;
  • КМ5100В - 220 Вольт.

Масса не более:

  • КМ1100 - 0,4 кг;
  • КМ5100, КМ411ОЛ, КМ411ОП - 1,8 кг;
  • КМ5103 - 1,95 кг;
  • КМ4100 - 0,98 кг;
  • КМ4101, КМ4102 - 1,02 кг;
  • КМ4110 - 1,07 кг;
  • КМ4111, КМ4112 - 1,12 кг;
  • КМ5110Р - 2,2 кг;
  • КМ5100В - 1,1 кг.

  • Размеры и электрическая схема подключения контакторов серии КМ

www.elaparat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
