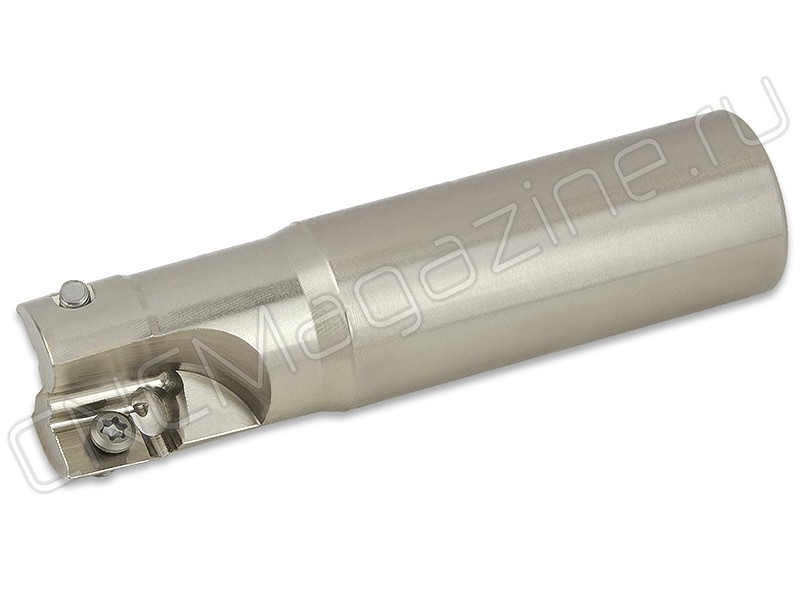

Концевые фрезы со сменными пластинами

Концевые фрезы со сменными пластинами представляют собой модифицированные версии цельных концевых фрез, которые используются для удаления материала с заготовок для создания желаемой геометрии изделия.

При фрезеровании для каждого типа материала требуется определенный режущий инструмент, изготовленный из соответствующего материала.

Концевые фрезы со сменными пластинами обеспечивают эффективный способ использования одной концевой фрезы для фрезерования различных типов материалов.

Концевые фрезы со сменными пластинами состоят из легко заменяемой режущей пластины, закрепленной на корпусе инструмента, что позволяет при необходимости заменить режущий наконечник. Возможность смены пластины делает концевые фрезы со сменными пластинами экономичным и универсальным решением для обработки широкого спектра материалов.

В этой статье обсуждаются концевые фрезы со сменными пластинами, рассматриваются различные преимущества, которые они предоставляют, и они помогают вам сделать выбор между концевой фрезой со сменными пластинами и стандартной концевой фрезой.

Что такое индексируемая концевая фреза? Зачем ее использовать?

Сменные концевые фрезы с твердосплавными наконечниками

Концевая фреза со сменными пластинами позволяет быстро и легко заменять режущий наконечник, сокращая время простоя и затраты на техническое обслуживание.

В отличие от цельных концевых фрез, концевые фрезы со сменными пластинами позволяют заменить режущую головку инструмента и повторно использовать ее для дальнейшей обработки, тем самым экономя затраты и время.

В то время как у цельной концевой фрезы весь инструмент необходимо заменять, когда режущая кромка затупляется или повреждается.

Кроме того, увеличенное количество доступных пластин делает концевые фрезы со сменными пластинами более популярными по сравнению с обычными цельными концевыми фрезами.

Преимущества концевой фрезы со сменными пластинами

Снижает стоимость производства

Одним из основных преимуществ использования концевой фрезы со сменными пластинами является ее экономичность по сравнению с монолитными инструментами.

Как правило, твердосплавные концевые фрезы предпочтительнее концевых фрез из быстрорежущей стали (HSS) из-за их большей прочности и лучшей способности выполнять операции резания.

Однако твердосплавные инструменты сравнительно более дороги, что делает их подходящими только для крупных производств.

Концевая фреза со сменными пластинами преодолевает это ограничение, обеспечивая возможность изготовления корпуса инструмента из недорогой быстрорежущей стали, а режущая пластина может быть изготовлена ​​из твердого сплава.

В результате эти концевые фрезы обеспечивают превосходную обрабатываемость твердосплавных инструментов по сравнительно доступной цене.

Кроме того, это еще больше снижает общую стоимость, обеспечивая возможность замены только режущей пластины, а не всего инструмента.

Это приводит к значительному снижению общей стоимости инструмента, делая его более доступным для небольших операций.

Хорошая возможность обработки

Для обработки различных материалов требуются различные типы режущих инструментов для получения чистых срезов с гладкой поверхностью.

Концевая фреза со сменными пластинами позволяет заменить наконечник инструмента на вставку из материала, наиболее подходящего для данного конкретного применения.

В результате концевая фреза со сменными пластинами позволяет производить высококачественную резку различных материалов путем замены режущей пластины.

Легкая замена

Сменная концевая фреза с несколькими пластинами

Возможность простой замены режущей пластины или наконечника позволяет быстро повысить производительность и возможности инструмента без необходимости останавливать процесс обработки для заточки инструмента.

В некоторых концевых фрезах со сменными пластинами на одном корпусе могут быть установлены наконечники различных типов для выполнения различных операций, что обеспечивает еще большую гибкость.

Однако не все концевые фрезы со сменными пластинами могут поддерживать разные наконечники на одном корпусе.

В этих случаях возможность быстрой замены сменного наконечника по-прежнему является ценной функцией, поскольку позволяет продолжать процесс обработки без необходимости заточки того же инструмента, сводя к минимуму время простоя.

Кроме того, все сменные пластины можно затачивать во время технического обслуживания, что гарантирует постоянную готовность инструмента к использованию.

Увеличенный срок службы инструмента

В концевых фрезах и других режущих инструментах часто используется быстрорежущая сталь (HSS) и карбидные материалы.

HSS — относительно недорогой материал, известный своей способностью выдерживать высокие температуры и сохранять свою прочность на высоких скоростях.

Однако он мягче, чем карбид, и, как правило, имеет более короткий срок службы инструмента при использовании для операций резания.

С другой стороны, карбид — более дорогой материал, но он намного тверже и долговечнее, чем быстрорежущая сталь.

Он может выдерживать более высокие усилия резания и дольше сохранять остроту кромки, что увеличивает срок службы инструмента.

Тем не менее, твердосплавные инструменты могут быть хрупкими и склонными к поломке при высоких нагрузках или ударах.

Использование концевой фрезы со сменными пластинами с корпусом из быстрорежущей стали и твердосплавным наконечником может помочь увеличить срок службы инструмента без значительного увеличения стоимости оборудования.

Двухсторонний дизайн

Двусторонняя концевая фреза Widia

Такие производители, как widia, производят двухсторонние режущие наконечники, которые можно использовать для обработки материала в любом направлении без необходимости ориентировать режущий наконечник вдоль направления подачи.

В результате нагрузка на стружку распределяется равномерно, что позволяет увеличить скорость съема материала, не влияя на срок службы инструмента.

Надежная производительность

Концевая фреза со сменными пластинами для обработки стального блока

Сменные концевые фрезы обычно изготавливаются из керамических или карбидных материалов, которые обеспечивают превосходную стойкость к истиранию и безотказно выдерживают высокие температуры.

Это позволяет инструменту работать должным образом и сохранять свою остроту даже при таких сложных операциях, как сухая или мокрая обработка.

Конструкция режущих лезвий и геометрия пластины — это другие элементы, влияющие на надежность инструмента.

Как правило, режущие кромки затачиваются до точных углов и форм, идеально подходящих для данной операции обработки, такой как торцовое фрезерование , фрезерование резьбы , периферийное фрезерование и т. д.

Для создания пластины используется тщательно продуманная геометрия, которая способствует сходу стружки и предотвращает образование наростов на кромках, которые могут снизить производительность инструмента.

Держатель инструмента также играет жизненно важную роль в работе инструмента, поскольку он обеспечивает концевую фрезу поддержкой и стабильностью, которые необходимы ей во время обработки.

Обычно он изготавливается из высококачественных материалов и предназначен для того, чтобы выдерживать силы и вибрации, возникающие во время операции механической обработки.

Концевая фреза со сменными пластинами и стандартная концевая фреза — какую лучше купить?

Сменная концевая фреза и стандартная концевая фреза

При выборе между концевой фрезой со сменными пластинами и стандартной концевой фрезой важно учитывать конкретные требования вашего приложения.

Если ваше приложение связано с обработкой различных материалов, для которых требуются разные режущие инструменты, рекомендуется инвестировать в концевую фрезу со сменными пластинами, которая дает вам возможность использовать несколько режущих головок для обработки различных материалов.

Это обеспечивает более гибкое и экономичное решение, поскольку вам не нужно будет приобретать несколько однокорпусных концевых фрез для обработки различных материалов.

Кроме того, высокая первоначальная стоимость концевой фрезы со сменными пластинами компенсируется более низкими затратами на замену, которые связаны с заменой наконечника инструмента без необходимости покупать весь инструмент.

С другой стороны, однокорпусные концевые фрезы, как правило, более долговечны и лучше подходят для создания высоких сил резания с минимальным риском поломки.

Они также являются хорошим выбором для операций механической обработки, требующих высокого уровня точности, поскольку режущая кромка остается неизменной на протяжении всего срока службы инструмента.

Часто задаваемые вопросы (FAQ)

Могу ли я использовать концевую фрезу со сменными пластинами для высокоскоростной обработки?

Да, концевые фрезы со сменными пластинами можно использовать для высокоскоростной обработки. Тем не менее, выбор правильного материала и геометрии пластины для конкретных условий обработки имеет важное значение. Как правило, концевые фрезы со сменными пластинами и пластинами с положительным передним углом лучше подходят для высокоскоростной обработки, поскольку они производят меньше тепла и обеспечивают улучшенную производительность резания.

Как заменить вставку на концевой фрезе со сменными пластинами?

Чтобы заменить вставку на концевой фрезе со сменными пластинами, ослабьте зажимные винты на держателе инструмента, снимите старую вставку и замените ее новой. Кроме того, убедитесь, что новая пластина правильно закреплена с помощью зажимных винтов и обеспечивает надлежащее выравнивание перед началом обработки.

Как выбрать правильный материал пластины для моей концевой фрезы со сменными пластинами?

Правильный материал пластины для вашей концевой фрезы со сменными пластинами зависит от вашего конкретного применения обработки. Тем не менее, твердосплавные пластины подходят для более широкого спектра материалов и обладают хорошей износостойкостью. Напротив, керамические и алмазные пластины лучше подходят для обработки твердых и абразивных материалов.

/

/
