Содержание

Хвостовики инструмента с конусностью 7:24

Основное назначение инструментального конуса 7:24 – станки с ЧПУ оснащённые узлом для автоматической смены инструмента. Данный тип конуса лишён недостатков присущих конусу Морзе, который фиксируется самозаклиниванием, что представляет сложность для автоматической установки в шпиндель станка. Кроме того конус 7:24 обладает большей площадью осевого упора влияющего на точность установки, возможностью замены штревелей предназначенных для затягивания и фиксации в шпинделе специальным механизмом.

Размерность конусной части обозначается цифрой от 10-ти до 80-ти после наименования стандарта, которых существует несколько.

ISO. Международный стандарт ISO 7388, созданный на основе немецкого DIN. Пример обозначения: ISO30.
DV, SK. Немецкие стандарты DIN 2080, аналог отечественного ГОСТа 25827-93 исполнения 1, и DIN 69871 аналогичный ГОСТу 25827-93 исполнения 2. Примеры обозначения: SK50, DV40.
BT. Японский стандарт MAS 43 BT. По причине распространения станков и оборудования изготовленного в Азии, отечественные производители оснастки и приспособлений также производят оснастку и приспособления типоразмеров по данному стандарту.

Национальные стандарты других стран, например американские ANSI B5.18 с обозначением конуса как NMTB и NST, ANSI B5.50 обозначающийся литерами CAT, CV, или французский NFE 62540 не получили у нас широкого распространения.

Отечественное станкостроение выпускает станки и оборудование с инструментальным конусом немецкого стандарта DIN (SK – Steil Kegel, «крутой конус») аналогичного ГОСТу 25827-93, в котором также отображен типоразмер «25827-93 исполнения 3» совместимый со станками изготовленными до 1994 года, в которых зажим осуществляется не цангой захватывающей штревель за головную часть, а вращающимся валом с резьбой выполняющим как зажим с остановкой после достижения необходимого усилия, так и разжим инструмента.

Типоразмеры конусов стандартов DIN 2080 и ГОСТ 25827-93 исполнения 1

Виду отсутствия пояска с канавкой предназначенного для захвата манипулятором инструментального магазина и отсутствия возможности установки штревеля для автоматического зажима, возможно применение на станках с ручной сменой инструмента и фиксированием длинным шомполом (штревелем) через внутреннее отверстие шпинделя.

N конуса	D	D₁	d_{1, H7}	d_{2, a10}	L_h22	l	l₁	a_±0,2	l_{2, min}	l_{3, min}	l_{4, min}	l_{5, min}	M	h_max	b_h22
30	31,75	50,0	13,0	17,4	68,4	48,4	3,0	1,6	8,0	5,5	24,0	34,0	М12	16,2	16,1
40	44,45	63,0	17,0	25,3	93,4	65,4	5,0	1,6	10,0	8,2	32,0	43,0	М16	22,5	16,1
45	57,15	80,0	21,0	32,4	106,8	82,8	6,0	3,2	12,0	10,0	40,0	53,0	М20	29,0	19,3
50	69,85	97,5	25,0	39,6	126,8	101,8	8,0	3,2	12,0	11,5	47,0	62,0	М24	35,3	25,7

Типоразмеры конусов стандартов DIN 69871 и ГОСТ 25827-93 исполнения 2

Предназначены для применения на станках с автоматической сменой инструмента. Основные размеры конических хвостовиков в зависимости от номера указаны в таблице.

N конуса	D	d₁	d_{2, max}	d_{3, H7}	L_-0,3	l_±0,1	l_{1, -0,1}	l_{2, min}	l_{3, min}	M	l_{4, -0,3}	h_-0,4	h_{1, -0,4}	b_h22	b_{1, -0,3}
30	31,75	50,0	44,3	13,0	47,8	3,2	19,1	5,5	24,0	М12	15,0	16,4	19,0	16,1	15,0
40	44,45	63,55	56,25	17,0	68,4	3,2	19,1	8,2	32,0	М16	18,5	22,8	25,0	16,1	18,5
45	57,15	82,55	75,25	21,0	82,7	3,2	19,1	10,0	40,0	М20	25,0	29,1	31,3	19,3	24,0
50	69,85	97,5	91,25	25,0	101,75	3,2	19,1	11,5	47,0	М24	30,0	35,5	37,7	25,7	30,0

Типоразмеры конусов определяемых ГОСТом 25827-93 исполнения 3

Не имеющий зарубежных аналогов типоразмер, предназначенный для станков произведённых до 01. 01.1994 года, в том числе оснащённых автоматическим зажимом и инструментальным магазином с манипулятором.

N конуса	D	D_{1, ±0,15}	D_{2, -0,5}	d_{1, H7}	d_{2, a10}	M	L_h22	l	l₁	a_±0,1	l_{2, ±0,1}	l_{3, +0,5}	l_{4, min}	l_{5, min}	h_-0,3	b_h22	b_{1, -0,3}
30	31,75	50,0	46	13,0	17,4	М12	68,4	48,4	3,0	1,6	8,0	5,5	24,0	34,0	16,2	16,1	15,5
40	44,45	63,0	58,0	17,0	25,3	М16	93,4	65,4	5,0	1,6	10,0	8,2	32,0	43,0	22,5	16,1	18,5
45	57,15	80,0	74,0	21,0	32,4	М20	106,8	82,8	6,0	3,2	12,0	10,0	40,0	53,0	29,0	19,3	24,0
50	69,85	100,0	94,0	25,0	39,6	М24	126,8	101,8	8,0	3,2	12,0	11,5	47,0	62,0	35,3	25,7	30,0

Типоразмеры конусов стандарта MAS 403 BT

Не имеющие отечественных аналогов конусные хвостовики японского стандарта JIS B6339. Применяются преимущественно на станках и оборудовании произведённом в азиатском регионе.

N конуса	D	d_{1, h8}	d₂	d_{3, H8}	M	L_±0,2	l_max	l₁	l_{2, +0,5}	l_{3, min}	h,_-0,2	b,_h22
30	31,75	46,0	38,0	13,0	М12	48,4	2,0	20,0	7,0	24,0	16,3	16,1
40	44,45	63,0	53,0	17,0	М16	65,4	2,0	25,0	9,0	30,0	22,6	16,1
45	57,15	85,0	73,0	21,0	М20	82,8	3,0	30,0	11,0	38,0	29,1	19,3
50	69,85	100,0	85,0	25,0	М24	101,8	3,0	35,0	13,0	45,0	35,4	25,7

Конус 7 24 что означает.

Нормальные углы и конусы инструментов. Укороченные конуса Морзе

НОРМАЛЬНЫЕ УГЛЫ
(ГОСТ 8908-81)

&nbsp Таблица не распространяется на угловые размеры конусов. При выборе углов 1-й ряд следует предпочитать 2-му, а 2-й – 3-му.

НОРМАЛЬНЫЕ КОНУСНОСТИ и УГЛЫ КОНУСОВ
(ГОСТ 8593-81)

&nbsp Стандарт распространяется на конусности и углы конусов гладких конических элементов деталей.

&nbsp Примечание. Значения конусности или угла конуса, указанные в графе “Обозначение конуса”, приняты за исходные при расчете других значений, приведенных в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

КОНУСЫ ИНСТРУМЕНТОВ УКОРОЧЕННЫЕ
(ГОСТ 9953-82)

&nbsp Стандарт распространяется на укороченные инструментальные конусы Морзе.

&nbsp *z – наибольшее допускаемое отклонение положения основной плоскости, в которой находится диаметр D от теоретическогот положения.
&nbsp ** размеры для справок.

Обозначение конуса	Конус Морзе	D	D 1	d	d 1	l 1	l 2	a, не более	b	c
B7	0	7,067	7,2	6,5	6,8	11,0	14,0	3,0	3,0	0,5
B10 B12	1	10,094 12,065	10,3 12,2	9,4 11,1	9,8 11,5	14,5 18,5	18,0 22,0	3,5 3,5	3,5 3,5	1,0 1,0
B16 B18	2	15,733 17,780	16,8 18,0	14,5 16,2	15,0 16,8	24,0 32,0	29,0 37,0	5,0 5,0	4,0 4,0	1,5 1,5
B22 B24	3	21,793 23,825	22,0 24,1	19,8 21,3	20,5 22,0	40,5 50,5	45,5 55,5	5,0 5,0	4,5 4,5	2,0 2,0
B32	4	31,267	31,6	28,6	–	51,0	57,5	6,5	–	2,0
B45	5	44,399	44,7	41,0	–	64,5	71,0	6,5	–	2,0
Размеры D 1 и d являются теоретическими, вытекающими соответственно из диаметра D и номинальных размеров а и l 1

КОНУСНОСТЬ НАРУЖНЫХ И ВНУТРЕННИХ КОНУСОВ
И КОНУСОВ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ

КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ НАРУЖНЫЕ
(ГОСТ 25557-2006)

Тип конуса	Метрический		Морзе							Метрический
Обозн.	4	6	0	1	2	3	4	5	6	80	100	120	160	200
D	4,0	6,0	9,045	9,065	17,78	23,825	31,267	44,399	63,348	80	100	120	160	200
D 1	4,1	6,2	9,2	12,2	18,0	24,1	31,6	44,7	63,8	80,4	100,5	120,6	160,8	201,0
d*	2,9	4,4	6,4	9,4	14,6	19,8	25,9	37,6	53,9	70,2	88,4	106,6	143	179,4
d 1	–	–	–	М6	М10	М12	М16	М20	М24	М30	М36	М36	М48	М48
d 4 max	2,5	4,0	6,0	9,0	14,0	19,0	25,0	35,7	51,0	67,0	85,0	102,0	138,0	174,0
l min	–	–	–	16,0	24,0	24,0	32,0	40,0	47,0	59,0	70,0	70,0	92,0	92,0
l 1	23,0	32,0	50,0	53,5	64,0	81,0	102,5	129,5	182,0	196,0	232,0	268,0	340,0	412,0
l 2	25,0	35,0	53,0	57,0	69,0	86,0	109,0	136,0	190,0	204,0	242,0	280,0	356,0	432,0
l 11	–	–	–	4,0	5,0	5,5	8,2	10,0	11,5	–	–	–	–	–
* – размер для справок. – угол конусов Морзе №0-№5 соответствует углу укороченных конусов Морзе; №6 – 1:19,180 = 0,05214 – угол метрических конусов – 1:20 = 0,05.

&nbsp Профиль резьбового отверстия соответствует отверстию центровому форма Р по ГОСТ ГОСТ 14034-74 .

&nbsp В ГОСТ 25557-2006 все размеры центрового отверстия приводятся в общей таблице. Стандарт также определяет размеры пазов канавок и отвестий, необходимых для конструирования конусов, в случае подачи смазочно-охлаждающей жидкости (СОЖ) через инструмент.

&nbsp В зависимости от конструкции инструментальный хвостовик может иметь соответствующее обозначение:

BI – внутренний конус с пазом;
BE – наружный конус с лапкой;
AI – внутренний конус с отверстием по оси;

АЕ – наружный конус с резьбовым отверстием по оси;
BIK – внутренний конус с пазом и отверстием для подачи СОЖ;
ВЕК – наружный конус с лапкой и отверстием для подачи СОЖ;
AIK – внутренний конус с отверстием по оси и отверстием для подачи СОЖ;
АЕК – наружный конус с резьбовым отверстием по оси и отверстием для подачи СОЖ.

КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ ВНУТРЕННИЕ
(ГОСТ 25557-2006)

КОНУСЫ ВНУТРЕННИЕ И НАРУЖНЫЕ КОНУСНОСТЬЮ 7: 24
(ГОСТ 15945-82)

&nbsp Допуски конусов внутренних и наружных конусностью 7:24 по ГОСТ 19860-93.

КОНУСЫ ИНСТРУМЕНТОВ
Предельные отклонения угла конуса и допуски формы конусов
(ГОСТ 2848-75)

&nbsp Степень точности инструментальных конусов обозначается допуском угла конуса заданной степени точности по ГОСТ 8908-81 и определяется предельными отклонениями угла конуса и допусками формы поверхности конуса, числовые значения которых указаны ниже.

&nbsp Примечания:
&nbsp 1. Отклонения угла конуса от номинального размера располагав в “плюс” – для наружных конусов, в “минус” – для внутренних.
&nbsp 2. ГОСТ 2848-75 для наружных конусов предусматривает также степени точности АТ4 и АТ5. Допуски по ГОСТ 2848-75 распространяются на конусы инструментов по ГОСТ 25557-2006 и ГОСТ 9953-82.

&nbsp Пример обозначения конуса Морзе 3, степени точности АТ8:

Морзе 3 АТ8 ГОСТ 25557-2006

&nbsp То же метрического конуса 160, степени точности АТ7:

Метр. 160 АТ7 ГОСТ 25557-2006

&nbsp То же укороченного конуса В18, степени точности АТ6:

Морзе В18 АТ6 ГОСТ 9953-82

Похожие документы:

ГОСТ 2848-75 – Конусы инструментов. Допуски. Методы и средства контроля
ГОСТ 7343-72 – Конусы инструментов с конусностью 1:10 и 1:7. Размеры
ГОСТ 10079-71 – Развертки конические с коническим хвостовиком под конусы Морзе. Конструкция и размеры
ГОСТ 22774-77 – Конусы и трубки шлифовальные. Типы и размеры
ГОСТ 25548-82 – Основные нормы взаимозаменяемости. Конусы и конические соединения. Термины и определения

Для уменьшения номенклатуры инструмента, который применяется в промышленном металлообрабатывающем оборудовании, выпускаются разнообразные переходники из одних конусов в другие – для инструмента с коническим хвостовиком, а также конического отверстия шпинделя.

Переходник типа “наружный конус – внутренний конус” именуют переходной втулкой. Переходник типа “наружный конус – наружный конус” именуют переходной оправкой

Переходные втулки с конусом 7:24

Основная сфера применения инструментального конуса 7:24 – станки с ЧПУ оснащённые узлом для автоматической смены инструмента. Данный тип конуса лишён основного недостатка присущего конусу Морзе, который фиксируется самозаклиниванием, что представляет сложность для автоматической установки в шпиндель станка. Также конус 7:24 обладает большей площадью осевого упора влияющего на точность установки, возможностью замены штревелей предназначенных для затягивания и фиксации в шпинделе специальным механизмом.

Переходные втулки с конусом Морзе

Эти конуса изготавливаются в соответствии со стандартами Морзе (Стивен А.Морзе – американский изобретатель 19 века).

Стандартные конуса такого типа имеют несколько соответствующих типоразмеров, которые обозначаются цифрами 0,1,2,3,4,5,6. Подбор номеров переходных втулок осуществляется в соответствии с теми номерами, которые имеют конуса режущего инструмента.

Фиксация конического хвостовика в специально предусмотренном отверстие шпинделя достигается за счет действия силы трения, которая возникает между коническими поверхностями. Обеспечивают высокую точность центровки инструмента, а также обеспечивают быструю его смену – с помощью специального клина.

Переходные втулки Морзе имеют два варианта исполнения: короткий и длинный.

Переходные втулки с HSK-конусом

HSK-конус (от нем. Hohlschaftkegel, полый конус) используется во фрезерных и токарно-фрезерных обрабатывающих центрах. Конусность 1:10.

HSK-конус имеет несколько конструктивных разновидностей фланцев, обозначаемых буквами A, B, C, D, E, F. Размер конуса обозначается цифрой наибольшего диаметра фланца в мм (от 25 до 160).

Главные достоинства HSK-соединения: автоматическая быстрая смена инструмента (что очень важно в обрабатывающих центрах с ЧПУ), небольшой вес, возможность устанавливать в шпиндель токарные резцы, хорошая повторяемость, жесткость. Как правило, стандартные резцы квадратного сечения устанавливаются в специальную промежуточную оправку, которая, в свою очередь, имеет конус HSK. Но иногда также используются резцы, имеющие хвостовик HSK.

Переходные втулки с конусом R8

Конус R8 разработан компанией Bridgeport Machines для своего оборудования. Создавался специально для цанговых зажимов, впоследствии стал использоваться как инструментальный конус. Существует только один типоразмер.

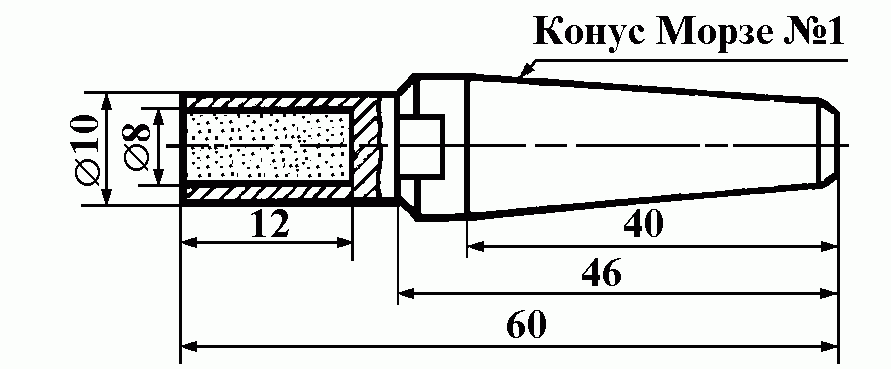

Конус Морзе – это одно из самых распространенных средств для закрепления инструмента на станке. Свое название данный инструмент получил в честь знаменитого инженера Стивена Морзе, жившего в XIX веке. Сегодня для правильного выбора размеров этого изделия применяют дробные числа. Существует несколько стандартизованных значений, различающихся углами наклона и размерами.

Область применения конуса Морзе – это машиностроение. С его помощью можно быстро и очень точно закрепить режущий инструмент. Для этого конус Морзе крепится в станке в специальном отверстии или патроне, а в него в свою очередь вставляется например сверло. Такой способ крепежа гарантирует наиболее точное центрирование и последующую обработку. Также с его помощью можно подавать к обрабатываемой детали или режущему инструменту смазочно-охлаждающую жидкость.

Габариты и элементы конуса Морзе

Отличительной чертой одного конуса Морзе от другого являются размеры. Существуют несколько их видов и в соответствии с ГОСТом каждый имеет определенный номер и аббревиатуру. Чтобы измерить его, необходимо воспользоваться калибровкой, а лучше всего специальной таблицей, которая позволит рассчитать размеры до микрона. В зависимости от станка, на котором будет проводиться обработка детали, следует выбирать например резец, сверло, а затем вид изобретения Стивена Морзе.

С развитием машиностроительной отрасли возникла потребность в расширении модельного ряда конусов Морзе. Для этого был разработан метрический конус, который не имел особых конструктивных отличий от своего предшественника. Его конусность равнялась 1:20, при этом угол 2°51’51″, а уклон 1°25’56″. Метрические конусы позволили создать большой выбор инструмента для различных станков и операций. Классифицируются они на две категории: большие и малые. Большие обозначаются, например № 120, 200, и цифры соответствуют наибольшему диаметру метрического конуса.

Инструментальный конус представляет собой конический хвостовик какого-нибудь режущего инструмента и коническое отверстие в шпинделе или бабке такого же диаметра. Его функция заключается в быстрой смене режущего инструмента и сохранении высокой точности при центрировании и закреплении.

Применяется в основном в станках с ЧПУ, потому что устраняет ряд недостатков обычного конуса Морзе.

Преимущества:

заклинивание хвостовиков в шпинделе гораздо меньше;
меньшие размеры;
улучшенный упор по оси;
простота закрепления;
автоматическая смена режущего инструмента.

В наши дни конусы Морзе изготавливают в соответствие с международным стандартом ISO и DIN. В России система стандартизации объединяет в один класс как просто конусы Морзе, так и метрические и инструментальные. Информацию о них можно получить в ГОСТ 25557-82. Ситуация с единым ГОСТом сложилась из-за того, что конусы Морзе со времен СССР пользуются в нашем государстве большой популярностью, а параллельно с этим появилось много новых.

Скачать ГОСТ 25557-82

Конусы Морзе распределены по 8 категориям. За рубежом это МТ0, МТ1, МТ2, МТ3, МТ4, МТ5, МТ6, МТ7. В Германии такая же нумерация, но буквенное обозначение МК. В нашей стране и на постсоветском пространстве КМ0, КМ1, КМ2, КМ3, КМ4, КМ5, КМ6 и №80.

Как показало время, некоторые конусы Морзе зарубежного производства неудобны в эксплуатации по причине большой длины. На этот случай был разработан ряд укороченных изделий, имеющий 9 размеров.

Наилучшие разновидности конусов на сегодняшний день

В наши дни особой популярностью, благодаря своему качеству, пользуются инструментальные конусы Морзе компаний HSK, Capto и Kennametal. Хорошая устойчивость к изменениям температуры и соответствие жестким требованиям в станкостроении позволило конусам Морзе этих брендов стать лидерами рынка.

HSK – это полые инструменты с конусностью 1:10. Обозначаются буквой латинского алфавита и цифрой, обозначающей больший диаметр фланца. Главной особенностью таких изделий является быстрая замена инструмента, что очень важно в станках с ЧПУ.

Инструментальные конусы Capto соответствуют международному стандарту ISO и являются высококлассной продукцией. Продукция дорогостоящая из-за сложности изготовления, но высокая точность позволит минимизировать брак на производстве при использовании на станках этих инструментов. Особенность конструкции не позволяет им провернуться во время работы станка, происходит самозаклинивание. Жесткость соединения продукции компании Capto – это основное их преимущество перед другими конкурентами

Продукция Kennametal менее распространена, но так же отлично справляется со своим предназначением.

Продукция компаний B&S, Jacobs и Jarno распространены в основном в США, так как не имеют подтверждения международных стандартов и создаются соответственно для американского рынка, где пользуются большим спросом.

Компания Bridgerport Machines разработала модель R8 для цанговых зажимов на своем оборудовании. Но затем изобретение было доработано и выпущено на международный рынок. Эффективность этого средства вызвала в свое время фурор и стали появляться всевозможные аналоги. На сегодняшний день компания выпускает только один вид исполнения такого механизма.

Инструментальный конус 7:24 широко применяем в станках с ЧПУ, где смена инструмента происходит автоматически. Являясь инструментальным, он обладает рядом преимуществ перед обычным и поэтому так популярен в станкостроении. Существует множество его разновидностей. Во многих странах разработаны собственные стандарты к нему и поэтому между собой модели 7:24 от разных производителей не заменяют друг друга.

Конус 1:50 также широко применим в машиностроительной отрасли, если требуется дополнительно скрепить два изделия с резьбовым соединением. Для этого у модели 1:50 есть специальный штифты, которые необходимо вставить в обрабатываемые изделия, предварительно просверлив в тех отверстия в соответствующих местах.

Основные сведения о хвостовиках и их обозначение

Существует несколько видов исполнения инструментального конуса. Он может содержать резьбу, лапку или обходиться без них.

В его торце может быть нарезана резьба, которую делают для закрепления инструмента на шпинделе с использованием штревеля. Это специальный шток, предотвращающий выпадение инструмента. Также с его помощью изделие можно извлечь, если его случайным образом заклинит в шпинделе.

Если хвостовик изготовлен с лапкой, то она удерживает инструмент в шпинделе за счет того, что закреплена в специальном пазу. Лапка имеет два предназначения, с ее помощью легче достать изделие из шпинделя, а также создается жесткая фиксация и не будет проворачивания.

Также можно встретить исполнение с несколькими канавками и отверстиями. Они имеют разную глубину и размеры. Их задача – подводить к режущему инструменту смазочно-охлаждающую жидкость.

Хвостовики инструмента бывают различной конструкции и обозначаются буквенным кодом. Ниже приведена их расшифровка:

BI – внутренний, имеется паз;
ВЕ – наружный, имеется лапка;
AI – внутренний, имеется отверстие по оси;
АЕ – наружный, имеется отверстие по оси с резьбой;
BIK – внутренний, имеются паз и отверстие для подачи ;
ВЕК – наружный, имеется лапка и отверстие для подачи СОЖ;
AIK – внутренний, содержит отверстия по оси и для подачи СОЖ;
АЕК – наружный, содержит отверстие по оси с резьбой и отверстие для подачи СОЖ.

Наружный и внутренний соответствуют своим названиям. В зависимости от используемого инструмента, следует выбирать исполнение наружное или внутреннее.

Укороченные конусы Морзе

В некоторых ситуациях размеры конуса Морзе через чур большие и в таком случае следует пользоваться укороченными вариантами.

Представленные ниже названия означают, что конус был укорочен:

B7 – до 14 мм;
B10 – до 18 мм;
B12 – до 22 мм;
B16 – до 24 мм;
B18 – до 32 мм;
B22 – до 45 мм;
B24 – до 55 мм;
B32 – до 57 мм;
B45 – до 71 мм;

Цифра в названии информирует о размере диаметра новой части конуса. Подробные данные можно взять из соответствующего ГОСТа.

И исполнению.

Конус Морзе и метрический конус

Конус Морзе – одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году .

Конус Морзе подразделяется на восемь размеров, от КМ0 до КМ7 (англ. MT0-MT7 , нем. MK0-MK7 ) . Конусность от 1:19,002 до 1:20,047 (угол конуса от 2°51’26″ до 3°00’52″, уклон конуса от 1°25’43″ до 1°30’26″) в зависимости от типоразмера.

Метрический конус

По мере развития станкостроения понадобилось расширить диапазон размеров конусов Морзе как в большую, так и в меньшую стороны. При этом, для новых типоразмеров конуса, выбрали конусность ровно 1:20 (угол конуса 2°51’51″, уклон конуса 1°25’56″) и назвали их метрическими конусами (англ. Metric Taper ). Типоразмер метрических конусов указывается по наибольшему диаметру конуса в миллиметрах. ГОСТ 25557-2006 также определяет уменьшенные метрические конуса № 4 и № 6 (англ. ME4, ME6 ) и большие метрические конуса № 80, 100, 120, 160, 200 (англ. ME80 – ME200 ).

Конструктивных различий между конусом Морзе и метрическим нет.

Размеры наружного и внутреннего конуса (по ГОСТ 25557-2006), мм

Таблица 1

	Обозначение конуса	Конусность	D	D 1	d	d 1	d 2	d 3 max	d 4 max	d 5	l 1 max	l 2 max	l 3 max	l 4 max	l 5 min	l 6
Метрический	№ 4	1:20	4	4,1	2,9	–	–	–	2,5	3	23	25	–	–	25	21
Метрический	№ 6	1:20	6	6,2	4,4	–	–	–	4	4,6	32	35	–	–	34	29
Морзе	КМ0	1:19,212	9,045	9,2	6,4	–	6,1	6	6	6,7	50	53	56,3	59,5	52	49
	КМ1	1:20,047	12,065	12,2	9,4	M6	9	8,7	9	9,7	53,5	57	62	65,5	56	52
	КМ2	1:20,020	17,780	18	14,6	M10	14	13,5	14	14,9	64	69	75	80	67	62
	КМ3	1:19,922	23,825	24,1	19,8	M12	19,1	18,5	19	20,2	80,1	86	94	99	84	78
	КМ4	1:19,254	31,267	31,6	25,9	M16	25,2	25,2	24	26,5	102,5	109	117,5	124	107	98
	КМ5	1:19,002	44,399	44,7	37,6	M20	36,5	35,7	35,7	38,2	129,5	136	149,5	156	135	125
	КМ6	1:19,180	63,348	63,8	53,9	M24	52,4	51	51	54,6	182	190	210	218	188	177
	КМ7	1:19,231	83,058					–					285. 75	294.1
Метрический	№ 80	1:20	80	80,4	70,2	M30	69	67	67	71,5	196	204	220	228	202	186
	№ 100	1:20	100	100,5	88,4	M36	87	85	85	90	232	242	260	270	240	220
	№ 120	1:20	120	120,6	106,6	M36	105	102	102	108,5	268	280	300	312	276	254
	№ 160	1:20	160	160,8	143	M48	141	138	138	145,5	340	356	380	396	350	321
	№ 200	1:20	200	201	179,4	M48	177	174	174	182,5	412	432	460	480	424	388

Укороченные конуса Морзе

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому были придуманы девять типоразмеров укороченных конусов Морзе, полученных удалением более толстой части конуса Морзе. Цифра в обозначении короткого конуса – диаметр новой толстой части конуса в мм. Российский стандарт на укороченные конуса ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.».

B7 – укороченный до 14 мм КМ0 .
B10 , B12 – укороченный до 18 и 22 мм соответственно КМ1 .
B16 , B18 – укороченный до 24 и 32 мм соответственно КМ2 .
B22 , B24 – укороченный до 45 и 55 мм соответственно КМ3 .
B32 – укороченный до 57 мм КМ4 .
B45 – укороченный до 71 мм КМ5 .

Часы Hamilton

— часы Khaki Field Murph Movie Watch

— 6 ФЕВРАЛЯ 2019 ГОДА —

Существует длинный и престижный список фильмов, в которых появлялись часы Hamilton, и одним из самых впечатляющих и важных был фильм 2014 года «Интерстеллар». Мы создали часы специально для фильма, и они являются неотъемлемой частью сюжета. Без часов, известных фанатам как «Мерф», в фильме не было бы определяющего момента.

В антиутопическом будущем команда ученых и пилотов НАСА использует межзвездные путешествия, чтобы попытаться найти новую обитаемую планету и спасти человечество.

После премьеры «Интерстеллар» в Лос-Анджелесе 26 октября 2014 года его посмотрели миллионы людей, и он получил 44 из 144 мировых наград, на которые он был номинирован. Мы тесно сотрудничали с режиссером фильма Кристофером Ноланом и художником-постановщиком Натаном Кроули, чтобы фильм смотрелся как надо.

С самого первого дня к нам поступали запросы на создание «The Murph». Теперь, спустя пять лет после выхода Interstellar, мы сделали Khaki Field Murph. Есть одно крошечное отличие от просмотра фильма, и это намек на один из ключевых моментов «Интерстеллар». На секундной стрелке напечатано слово «Эврика» азбукой Морзе. Это едва заметно невооруженным глазом, но можно увидеть с помощью лупы часовщика.

Модель Khaki Field Murph имеет корпус диаметром 42 мм из нержавеющей стали и черный циферблат, защищенный сапфировым стеклом. Часы оснащены эксклюзивным автоматическим механизмом H-10 с запасом хода до 80 часов и черным ремешком из телячьей кожи. Первые 2555 экземпляров Khaki Field Murph будут представлены в коробке с ограниченным тиражом, разработанной Натаном Кроули. 2555 дней эквивалентны семи земным годам, что равно одному часу на планете Миллера в фильме.

Специальная коробка была создана из тонких кусочков акрила, чтобы представить временные рамки знаменитого тессеракта фильма. В его основе лежит оттенок Khaki Field Murph, напоминающий об определяющем моменте фильма. Фанаты Interstellar сразу узнают этот дизайн.

Часы — фаворит фанатов фильма, но почему они так важны для истории «Интерстеллар»? (Внимание: спойлер!)

Несмотря на футуристическое название, в основе «Интерстеллар» лежит история любви. Это история отца Купера и его дочери Мерф. Купер, бывший пилот НАСА, отправляется в другое измерение в надежде найти новый дом для человечества. Миссия означает, что Купер должен покинуть Землю. Прежде чем уйти, он дает Мёрф свои часы.

Из пятого измерения Купер понимает, что он может путешествовать в определенную точку и место во времени на Земле, чтобы общаться со своей дочерью. Он отправляет ей сообщение с помощью азбуки Морзе через секундную стрелку часов, которые он ей оставил. В детстве она расшифровывает код, но предполагает, что это работа призрака.

Став взрослой и ученой, Мёрф возвращается в спальню своего детства, чтобы еще раз взглянуть на нее. Теперь у Купера есть ключ к спасению человечества. Он передает имеющиеся у него квантовые данные азбукой Морзе через секундную стрелку часов. Мёрф наконец понимает, что призрак ее детства был ее отцом, пытающимся добраться до нее сквозь время и пространство.

Вернувшись на базу НАСА, Мёрф записывает и расшифровывает код со своих часов. Это поможет людям спастись от умирающей Земли. Когда она наконец вычисляет формулу, она подбрасывает бумаги в воздух, крича «Эврика!»

Решающий момент нашего фильма стал решающим моментом для фанатов «Интерстеллар», которые наконец-то могут владеть Хаки Полевым Мёрфом.

12 Товары Call of Duty (COD) для настоящих фанатов

Продемонстрируйте миру свой фандом по серии Call of Duty с захватывающими мерчами CoD.

Call of Duty или COD — это серия видеоигр-шутеров от первого лица, впервые выпущенная в 2003 году. Activision опубликовала эту серию игр-блокбастеров.

COD — одна из самых популярных и самых продаваемых игровых франшиз: по состоянию на апрель 2021 года было продано более 400 миллионов экземпляров. Call of Duty: Vanguard — ее последний релиз, представленный в ноябре 2021 года. В октябре 2022 года вышла еще одна игра, Call of Ожидается, что Duty: Modern Warfare II будет добавлена в эту серию.

Почему наложенный платеж так популярен?

Существует множество факторов, которые делают эту франшизу одной из самых успешных. Серия Call of Duty успешно привлекла не только более молодую аудиторию, но и всех геймеров, ищущих соревновательный геймплей. Каждая игра в этой серии наполнена динамичными боями, весельем и простотой.

Видеоигры с наложенным платежом проще в освоении и в них легче играть. В результате даже новичок может разобраться за короткое время. Однако их сложнее освоить, и именно это повышает интерес геймеров к этой серии.

Характер графики AAA, используемый почти во всех играх COD, делает их более захватывающими и веселыми. Кроме того, качество звука, а также используемые детали просто потрясающие. Помимо всего этого, все игры COD имеют захватывающую сюжетную линию, от сражений высокого уровня до будущего и космоса.

Фэндом Call of Duty находится на таком уровне, когда спрос на товары COD постоянно растет. Начиная от футболок, кошельков, носков, кепок и многого другого, настоящие фанаты ищут все, что угодно.

Давайте познакомимся с этой фантастической атрибутикой Call of Duty, доступной для истинных фанатов этой популярной серии.

Монополия Настольная игра Call of Duty Black Ops

Монополия Настольная игра Call of Duty Black Ops является официально лицензированным товаром. В нем отражено все, от инструментов, карт и ярких версий до транспорта из этой популярной серии. В этой монопольной настольной игре представлены названия 22 локаций, вдохновленные игровыми картами. К ним относятся Nuketown, Firing range, Slums, Blackout, Stronghold и Fringe.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Монополия Call of Duty Black Ops Настольная игра \| На основе видеоигры Call of Duty Black Ops \| Официально…		97,75 $	Купить на Амазоне

В этой настольной игре также есть 6 скульптурных жетонов, таких как кейс Intel, боевая собака, значок «Захват флага», огненный дрон «Дракон» и т. д.

Футболка Call of Duty: Black Ops 4 Zombies

Эта футболка Call of Duty: Black Ops 4 Zombies представляет собой легкую наложенный платеж. Это очень удобно носить и предназначено для мужчин. Он доступен в 5 различных цветовых вариантах.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Футболка Call of Duty: Black Ops 4 Zombies		$19,99	Купить на Амазоне

Его классическая посадка поможет вам стильно продемонстрировать свою любовь к COD. Он имеет нижний край и рукав с двойной иглой.

Call of Duty Black Ops 4 Вязаная шапка с камуфляжным принтом, серый камуфляжный бумажник и зеленые носки Crew

Этот красивый набор наложенного платежа включает вязаную шапку Call of Duty Black Ops 4 с камуфляжным принтом, серый камуфляжный кошелек и зеленые носки Crew. Они несут камуфляжные узоры.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Вязаная шапка Call of Duty Black Ops 4 с камуфляжным принтом, серый камуфляжный кошелек и зеленые носки с круглым вырезом	Оценок пока нет	$34,99	Купить на Амазоне

Камуфляжная зеленая вязаная шапка подходит больше всего. Зеленый носок с белым черепом идеально подойдет мужчинам с размером обуви 8-12. Двойной кошелек с подкладкой из искусственной кожи и несколькими прорезями для карт.

Большой ящик Call of Duty Black Ops IV

Большой ящик Call of Duty Black Ops IV — это уникальная добыча, упакованная в коллекционный ящик. Эта большая коробка является обязательным товаром наложенного платежа для фанатов этой превосходной игры.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Изысканная игровая большая коробка Call of Duty Black Ops IV	Оценок пока нет	$32,99	Купить на Амазоне

Эта большая коробка состоит из металлической эмалевой краски, двусторонней шапочки, игровых очков с желтыми линзами, коллекционной металлической монеты, металлической тактической ручки и мини-кабелеукладчика Recon. Все это упаковано в большую коробку COD Bo4. Это официально лицензированный магазин наложенного платежа.

Кабельщики — Activision Call Of Duty: Black Ops Cold War Контроллер бомбы обезьяны и держатель для телефона

Кабельщики — Activision Call Of Duty: Black Ops Cold War — один из интересных товаров наложенного платежа. Он представляет собой кабельщика, созданного по образцу бомбы-обезьяны.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Cable Guys – Call of Duty Monkey Bomb Gaming Accessories Holder & Держатель телефона для большинства контроллеров…		40,25 $	Купить на Амазоне

Этот товар наложенным платежом включает кабель micro USB длиной 2 метра для зарядки. Он совместим с контроллерами PS4, PlayStation, PS5, Xbox 360, Xbox, Xbox Series x и почти со всеми смартфонами.

Коллекционный держатель устройства Call of Duty Ghost Cable Guy

Этот коллекционный держатель устройства Call of Duty Ghost Cable Guy создан по образцу «Призрака» в игре COD modern warfare. Он может содержать игровые контроллеры Xbox и Playstation. Этот держатель устройства подходит для большинства смартфонов.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Коллекционный держатель устройства Call of Duty Ghost Cable Guy – работает с контроллерами PlayStation и Xbox. ..	Оценок пока нет	23,99 $	Купить на Амазоне

Это официально лицензированный товар наложенным платежом. Это делает зарядку довольно простой и удобной, поскольку идеально уравновешивает контроллер или мобильный телефон.

Эта статуэтка ветерана Call of Duty: Modern Warfare 2 ARTFX создана по образцу капитана оперативной группы 141. «Мыло» Мактавиш. Эта статуя оснащена оружием и специальным снежным камуфляжем, который вы можете увидеть в миссии Cliffhanger.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Статуя ветерана Call of Duty: Modern Warfare 2 ARTFX	Оценок пока нет	29,99 $	Купить на Амазоне

Эта статуя изготовлена из пластика высотой 12 дюймов.

Жетон Call of Duty Ghosts, ограниченная серия, предварительный выпуск 2013 г.

Этот жетон основан на названии Call of Duty Ghosts. Он имеет размеры 4,5 х 1,8 х 0,4 дюйма. Эта игра является лицензионным товаром COD от бренда Activision. На подвеске выгравирован череп.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Предварительный выпуск жетона Call of Duty Ghosts Limited Edition 2013 г.	Оценок пока нет	$14,99	Купить на Амазоне

Этот жетон может стать прекрасным подарком для вашей семьи или друга, фаната серии COD.

Call of Duty Perks Изолированная бутылка для воды из нержавеющей стали на 16 унций

Бутылка для воды Call of Duty Perks синего металлического цвета с серебристым винтом на металлической крышке. Это бутылка для воды без бисфенола-А, которая имитирует оживление рыбного вкуса.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Call of Duty Perks Изолированная бутылка для воды из нержавеющей стали на 16 унций (Revive)	Оценок пока нет	$19,99	Купить на Амазоне

Эта бутылка для воды имеет размеры 10,5 x 3 x 3 дюйма. У него также есть логотип с изображением человека, который выпрыгивает из открытой могилы.

Бейсболка Call of Duty Black Ops 4 Grey с эмблемой щита из ПВХ и надписью на спине

Серая кепка Call of Duty Black Ops 4 с эластичной застежкой. На задней части этой шапки буквы – название этого хита COD черного цвета.

Предварительный просмотр	Товар	Рейтинг	Цена
	Бейсболка Call of Duty Black Ops 4 Grey с эмблемой щита из ПВХ и надписью на спине		$16,99	Купить на Амазоне

Левая передняя панель украшена красивой светло-серой низкопрофильной эмблемой в виде щита из ПВХ. Опять же, это официально лицензированный товар, состоящий из 82% акрила, 3% спандекса и 15% шерсти.

COD: Modern Warfare Geekables Big Box — не зависит от машины

Этот COD: Modern Warfare Geekables Big Box представлен брендом Exquisite Gaming. Эта большая коробка состоит из тактического брелка, водонепроницаемой записной книжки, шляпы кампании, полевого карандаша, оперативных солнцезащитных очков и подставок с символикой компании.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Изысканная игровая система: Modern Warfare Geekables Big Box — не зависит от машины	Оценок пока нет		Купить на Амазоне

Может стать отличным подарком для настоящего фаната серии Call of Duty.

Monkey Bomb Duty of Blueprints Вызов оружия COD Blueprint Zombies Home Decor Настенный художественный печатный плакат

Этот плакат Call of Duty Monkey Bomb подарит чудесную красоту и легкость вашей комнате. Этот плакат был разработан с использованием высококачественной бумаги и чернил. Эта настенная живопись водонепроницаема, устойчива к выцветанию и устойчива к ультрафиолетовому излучению.

Предварительный просмотр	Продукт	Рейтинг	Цена
	Duty Of Blueprints Плакат с оружием Call Cod Blueprint Зомби Настенный знак Эстетический геймер Угловая стена …	Оценок пока нет	$14,95	Купить на Амазоне

Он имеет утонченный и яркий дизайн, который можно использовать как дома, так и в офисе.

TOP HEADLINES
