Патрон по ГОСТу для дрели и сверлильного станка с укороченным переходником размеры B16
Сегодня обзор не совсем обычного для Mysku товара. Но я знаю, что тут есть люди которые работают руками и имеют некоторый станочный парк, думаю им будет интересно. Предвосхищая возгласы о том что можно купить старый советский патрон у дедушки на рынке и он будет ого-го! — я сделал сравнение и уверен на 110%, что произвольный патрон из СССР будет не лучше. Возможно, и найдётся сопоставимый, но придётся поискать.
Патрон поставляется в двух коробочках: собственно патрон с ключом и хвостовик.
Начнем с хвостовика.
Красивый хорошо шлифованный хвостовик под конус Морзе-2 с одной стороны и конус Морзе инструментальный укороченный B16 с другой (почитать подробнее можно например тут). Есть небольшие дефекты на плоской части, но она ни на что не влияет. Поставляется в пластиковой коробочке.
Теперь собственно патрон.
Патрон в картонной коробке с качественной полиграфией. Патрон и ключ в разных пакетах. Присутствует инструкция на английской и китайском.
На патроне есть надписи BRIED B16 0.5-13mm.
На фото всё бликует, не получилось толком сфотографировать.
Максимально сведенные и разведенные губки
Надо сказать, что в описании на сайте цифры более правильные — от 1 до 13мм. то есть 0.5мм сверло входит в патрон с лёгким натягом, сверлить им не получится. 0.7мм — уже вроде как затягивается, но реально уверенно пожалуй только от 1мм. Впрочем, 0.7 я сверлить не пробовал. Максимальный диаметр — 13.5мм.

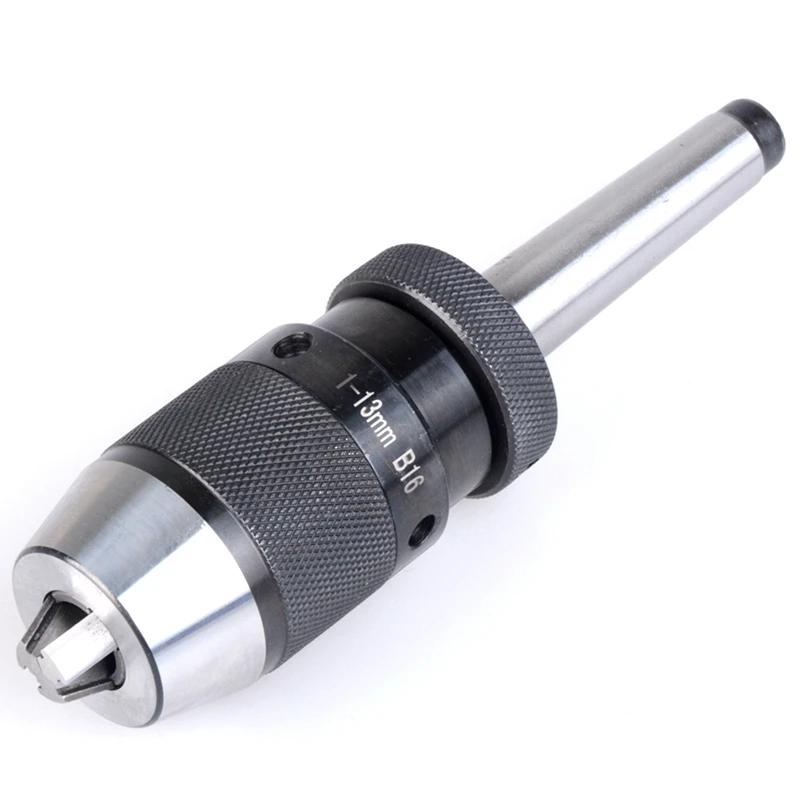

Так выглядит патрон в сборе с хвостовиком:
А так в сравнении с аналогом «родом из СССР»
Как видим, аналог заметно меньше в диаметре при тех же заявленных размерах свёрел. Но! Эти патроны НЕСРАВНИМЫ по точности.
Сравнивать будем на вот таком сверлильно-фрезерном станке Гомельского производства
В патроны зажат вал от бензонасоса.
старый патрон:
новый патрон:
Как видим, биение не более полутора соток, что я считаю просто феноменальным результатом. По сути можно использовать вместо цангового патрона для фрезерования чего-то не особо твердого и малыми диаметрами фрез.
Подведем итоги: патрон отличного качества как по исполнению, так и по точности. единственным относительным минусом можно считать достаточно крупные размеры, но это я уже докапываюсь, по правде говоря.
Несомненно, если у вас есть доступ к складам со списанным или списываемым оборудованием, и в этом «фикспрайсе» «всё за бутылку» широкий выбор нового инструмента из ЗИПов и НЗ — то надо брать на месте. Вдруг будет не хуже? Если же предприятия развалились уже давно и халявы не будет — настоятельно рекомендую к покупке. действительно очень качественный патрон. И это я не п.18 отрабатываю, это совершенно искренне.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
ПАТРОНЫ ЦАНГОВЫЕ на Конусы Морзе по ГОСТ 25557-82, DIN2280
ПАТРОНЫ ЦАНГОВЫЕ на Конусы Морзе по ГОСТ 25557-82, DIN2280
Патроны цанговые ТИП 0750 предназначены для зажима инструмента с цилиндрическим хвостовиком сверл, фрез, оправок и прочего посредством эластичных цанг стандарта ER.
Эти патроны оснащаются хвостовиками с конусами Морзе КМ2, КМ3, КМ4, КМ5 исполнения AE ГОСТ 25557-2006, DIN 228 и могут быть применены со всеми фрезерными станками которые имеют в шпинделе соответствующие посадочные конусы.
Категория: Патроны цанговые, сверлильные, резьбонарезные
- Описание
| Маркировка | Конус Морзе | d, мм | D, мм | L1, мм | Вес, кг |
| MS2xER11 | 2 | 1-7 | 19 | 25.3 | 0.85 |
| MS2xER16 | 2 | 1-10 | 28 | 44.3 | 0.89 |
| MS2xER20 | 2 | 1-13 | 34 | 53. 3 | 1.30 |
| MS2xER25 | 2 | 1-16 | 42 | 57.7 | 2.48 |
| MS3xER16 | 3 | 1-10 | 28 | 49.3 | 0.89 |
| MS3xER20 | 3 | 1-13 | 34 | 56.2 | 1.02 |
| MS3xER25 | 3 | 1-16 | 42 | 55.7 | 1.28 |
| MS3xER32 | 3 | 2-20 | 50 | 65.7 | 1.02 |
| MS3-ER40 | 3 | 3-26 | 63 | 71. 7 | 1.37 |
| MS4xER16 | 4 | 1-10 | 28 | 46.5 | 1.72 |
| MS4xER20 | 4 | 1-13 | 34 | 51.7 | 3.11 |
| MS4xER25 | 4 | 1-16 | 42 | 46.7 | 1.27 |
| MS4-ER32 | 4 | 2-20 | 50 | 74.2 | 1.40 |
| MS4xER40 | 4 | 3-26 | 63 | 69.7 | 1.72 |
| MS5xER32 | 5 | 2-20 | 50 | 74. 2 | 1.40 |
| MS5xER40 | 5 | 3-26 | 63 | 69.2 | 1.66 |
| MS5xER50 | 5 | 6-34 | 78 | 85 | 1.40 |
Резьба в хвостовике
| Конус патрона | Резьба в хвостовике |
| MS2 | M10 X 1.5 |
| MS3 | M12 X 1.75 |
| MS4 | M16 X 2.0 |
| MS5 | M20 X 2.5 |
Инструкция по установке цанг и гаек серий ER.
1.
Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните ключом.
3. При смене фрезы или цанги все действия необходимо повторить в обратном порядке.
Конические сверлильные патроны Морзе с хвостовиком
Наведите курсор на изображение, чтобы увеличить его
Сохранить 0
Accusize Industrial ToolsАртикул: 0222-0745
MT-JT: 2MT-1JT (0222-0745)
2МТ-1ДЖТ (0222-0745)
2МТ-2ЖТ (0222-0746)
2МТ-3ЖТ (0222-0747)
2МТ-4ЖТ (0222-0748)
2МТ-6ЖТ (0222-0750)
2МТ-33ЖТ (0222-0751)
3MT-1JT (0222-0752)
3МТ-2ЖТ (0222-0753)
3МТ-3ЖТ (0222-0754)
3MT-4JT (0222-0755)
3МТ-5ЖТ (0222-0756)
3МТ-6ЖТ (0222-0757)
3МТ-33ЖТ (0222-0758)
4МТ-2ЖТ (0222-0759)
4МТ-3ЖТ (0222-0760)
4MT-4JT (0222-0761)
4MT-5JT (0222-0762)
4МТ-6ЖТ (0222-0763)
4МТ-33ЖТ (0222-0764)
5МТ-3ЖТ (0222-0766)
5МТ-4ЖТ (0222-0767)
Вариант
2MT-1JT (0222-0745) – 12,002 MT-2JT (0222-0746) – 12,002 MT-3JT (0222-0747) – 12,002 MT-4JT (0222-0748) – 12,002 MT-22J (12,002 MT-22J) -0750) – 12,002 MT-33JT (0222-0751) – 12,003 MT-1JT (0222-0752) – 15,003 MT-2JT (0222-0753) – 15,003 MT-3JT (0222-0754) – 15,003 MT-4JT (0222) -0755) – 15,003 MT-5JT (0222-0756) – 15,003 MT-6JT (0222-0757) – 15,003 MT-33JT (0222-0758) – 15,004 MT-2JT (0222-0759) – 18,004 MT-3JT (0222) -0760) – 18,004 MT-4JT (0222-0761) – 18,004 MT-5JT (0222-0762) – 18,004 MT-6JT (0222-0763) – 18,004 MT-33JT (0222-0764) – 18,005 MT-3JT (0222) -0766) – 30,005$MT-4JT (0222-0767) – 30,00$
Поделитесь этим продуктом
Способы оплаты
American ExpressApple PayDiners ClubDiscoverGoogle PayMastercardPayPalShop PayVisa Ваша платежная информация надежно обрабатывается.
Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Безопасность
Страна
КанадаСоединенные ШтатыНорвегия — АвстралияКанадаДанияЕгипетИндонезияНовая ЗеландияНорвегияСингапурСША
Почтовый индекс
Оправки сверлильного патрона с конусом Морзе с хвостовиком
- Конус Морзе к ленте Джейкобса
| Товар | Описание |
| 0222-0745 | 2MT-1JT |
| 0222-0746 | 2MT-2JT |
| 0222-0747 | 2МТ-3ДЖТ |
| 0222-0748 | 2МТ-4ДЖТ |
| 0222-0750 | 2MT-6JT |
| 0222-0751 | 2MT-33JT |
| 0222-0752 | 3MT-1JT |
| 0222-0753 | 3MT-2JT |
| 0222-0754 | 3MT-3JT |
| 0222-0755 | 3МТ-4ДЖТ |
| 0222-0756 | 3MT-5JT |
| 0222-0757 | 3MT-6JT |
| 0222-0758 | 3MT-33JT |
| 0222-0759 | 4MT-2JT |
| 0222-0760 | 4MT-3JT |
| 0222-0761 | 4MT-4JT |
| 0222-0762 | 4MT-5JT |
| 0222-0763 | 4MT-6JT |
| 0222-0764 | 4MT-33JT |
| 0222-0766 | 5MT-3JT |
| 0222-0767 | 5МТ-4ДЖТ |
