В большинстве ручных фрезерных станков (типа Bridgeport) используется конус R8, который на самом деле не является конусом, как определено в Справочнике по машинному оборудованию, поскольку представляет собой прямой хвостовик длиной 3 1⁄16″, удерживаемый на месте 7⁄16″-20. резьбовое дышло. Единственная конусность – это внутренний угол 16,85° секции конуса длиной 15⁄16″.

Конус Морзе

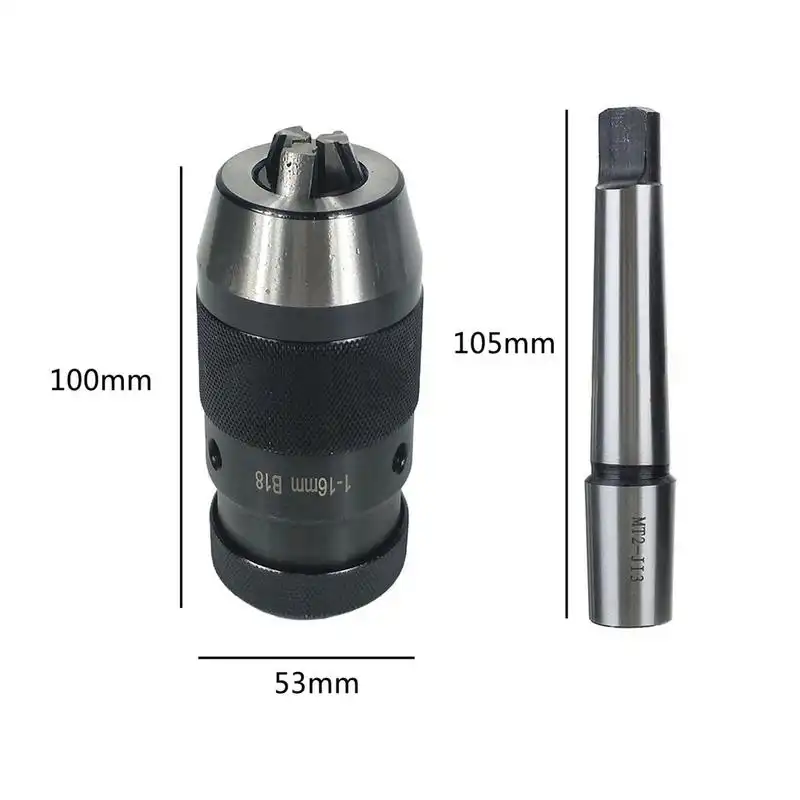

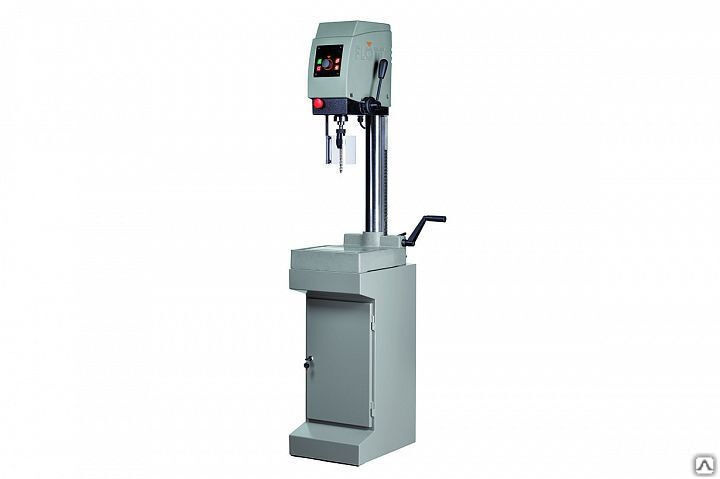

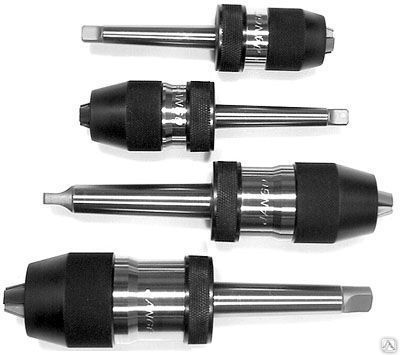

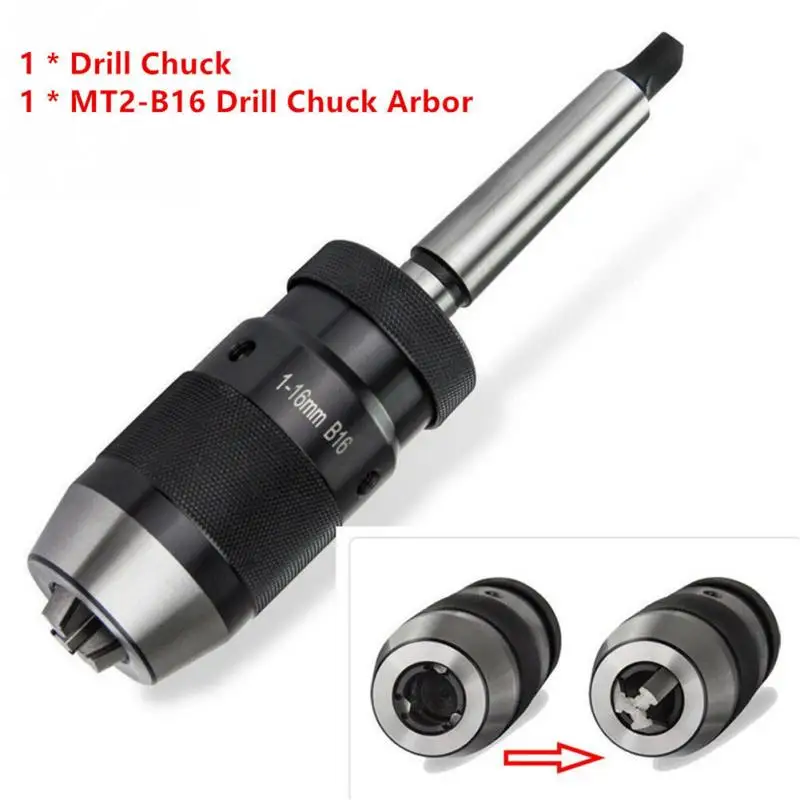

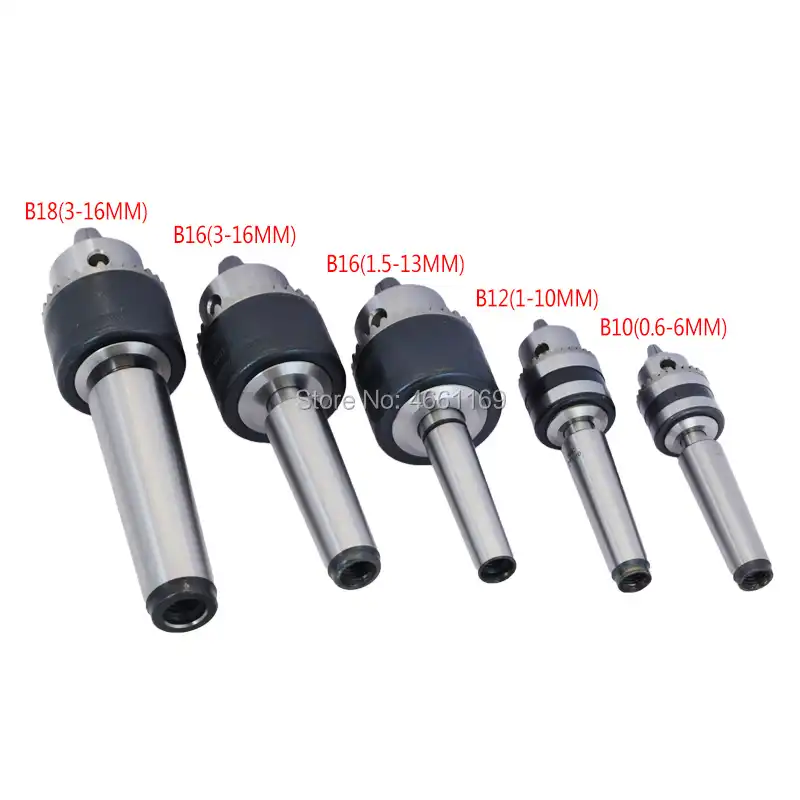

Доступны восемь размеров, обозначаемых числом от 0 до 7. Это сокращенно MT, за которым следует цифра, например, конус Морзе номер 4 будет MT4. Конус MT2 чаще всего встречается в сверлильных станках с производительностью до ½ дюйма. Конусы Морзе могут иметь три типа концов: хвостовик для облегчения удаления с помощью выколотки, резьбовой для фиксации на месте с помощью дышла и плоский или без хвостовика или с резьбой.

DIN 228-A

DIN 228-B

КОНУСЫ С ЧПУ

Держатель инструмента с ЧПУ состоит из двух секций (конус и держатель инструмента), разделенных калибровочной линией (воображаемой линией, обозначающей часть держателя инструмента, которая соответствует нижней кромке шпинделя станка). Коническая секция входит в шпиндель, позволяя станку передавать вращательное движение инструменту, который удерживается в секции резцедержателя. Число, следующее за типом державки (например, NMTB 30), является номером размера шпинделя. Чем больше номер размера шпинделя, тем больше машина. Державка большего размера будет длиннее и будет иметь калибровочную линию большего диаметра. Несмотря на все названия, на самом деле в державках с ЧПУ используется только два конуса. Во всех фланцах CAT V-Flange, NMTB и BT используется конус 3 ½:12 или 7:24 (высота конуса достигает 3 ½” после расстояния 12”). Они делятся на две категории: однофланцевые и двухфланцевые.

DIN69871, CAT, CV или V-образный конусный фланец (Caterpillar «V-Flange»)

CAT V-Flange используют дюймовую резьбу для фиксирующей ручки и используются для удержания режущих инструментов дюймовых или метрических размеров. Это конусы с двумя фланцами и бывают следующих размеров: 30, 35, 40, 45, 50. Это наиболее распространенный тип конуса, используемый на станках с ЧПУ.

Фланцевый конус BT (бонсай)

Также известен как: JMTBA MAS-403 “BT”, JIS B 6339 – 1986, JIS B6339 – 1992, ISO 7388/1 – 1983. Фланец BT был разработан в Японии и также представляет собой конус с двумя фланцами. Они также удерживаются фиксирующими ручками, но резьба метрическая. Державки BT симметричны относительно оси шпинделя, а державки CAT – нет. Это дает державкам BT большую стабильность и баланс на более высоких скоростях. BT и CAT очень похожи, и их легко спутать. Разница заключается в стиле и толщине фланца.

ИСО (ДИН 2080)

ANSI B5. 18, Национальная ассоциация производителей станков, 1927 г. DIN 2080/IS 2340, ISO R 290-2583. NMTB (Национальная ассоциация производителей станков) — это державка с одним фланцем. Он удерживается на месте дышлом. Также называется Quick Change, NMTB, MM, National Standard, American Standard Machine Taper и т. д. Узлы, изготовленные в соответствии со стандартами ISO, обычно считаются взаимозаменяемыми с узлами ANSI. Однако есть несколько отличий. Большинство (но не все) хвостовиков NMTB совместимы с быстросменными шпинделями Erickson соответствующего размера.

HSK (вал Hohl Kegel или полый конический хвостовик)

HSK становится все более популярным благодаря своей стабильности и сбалансированности при высокоскоростных операциях обработки. Сокращение от немецких слов, означающих полый конический хвостовик, конус HSK намного меньше в соотношении 1:10 (высота конуса достигает 1 дюйм после расстояния 10 дюймов). Это помогает ускорить смену инструмента и предназначено для увеличения сцепления при увеличении скорости вращения шпинделя. В нем используется система удержания тягового стержня, которая заставляет пальцы захвата вклиниваться в зажимное положение.

Выбор державки для более высоких скоростей

Важнейшими критериями выбора инструмента для более высоких скоростей являются точность биения/концентричность и сбалансированность.

Точность биения/концентричность

следует выбирать на основе их способности удерживать инструмент соосно вращению шпинделя. Обычно это приводит к инструментам с фрикционным приводом, таким как цанговые патроны, держатели с термозажимом, патроны для механических фрезерных станков и т. д. При выборе держателя с фрикционным приводом вместо принудительного привода, такого как держатель концевой фрезы с боковым замком, вы жертвуете принудительным приводом ради лучшего биения. точность и сбалансированность.

Весы

Чем выше скорость вращения шпинделя в данном приложении, тем важнее становится баланс держателя. Влияние отсутствия баланса на операцию резания зависит от типа сил резания, возникающих при резке. Чем выше силы резания, тем меньше влияние баланса на общую работу станка. В большинстве случаев предварительно сбалансированная оправка — это все, что требуется для достижения сбалансированных условий обработки. Если вы выберете хорошо сбалансированную державку, но с плохой концентричностью, эффективная сила резания от внешней режущей кромки будет вредна для операции.

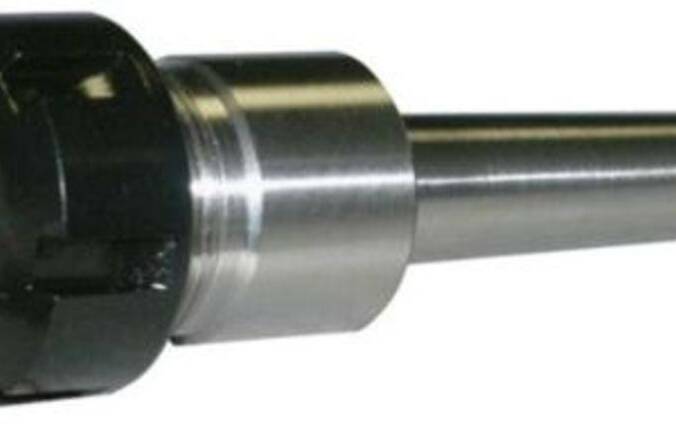

Цанговый патрон:

• Цанговый патрон состоит из корпуса патрона, хвостовика и узла крепления.
• Они очень универсальны, поскольку в одном держателе можно использовать цанги разных размеров, что позволяет удерживать инструменты разных размеров. Они бывают разных размеров и типов хвостовиков.

Одноугловая цанговая система:

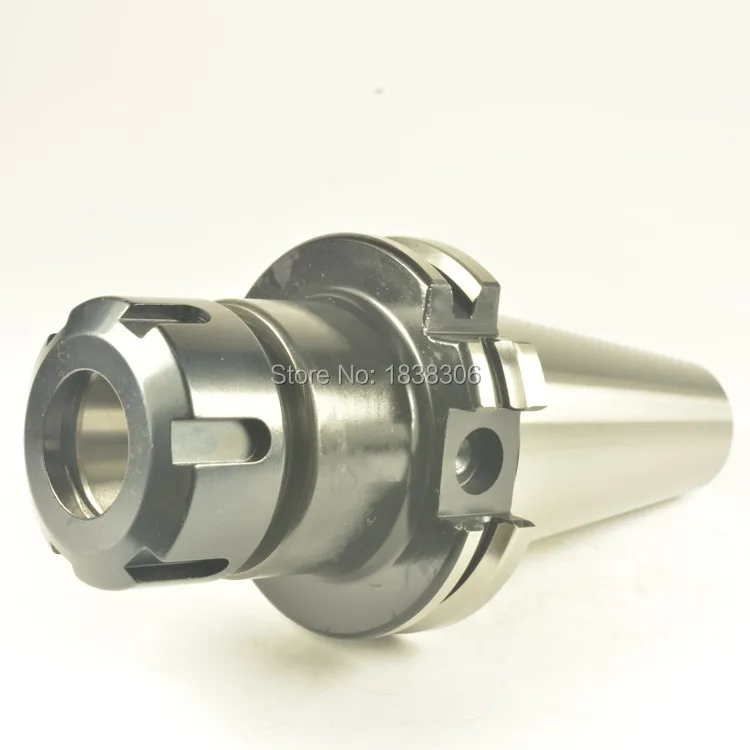

• Цанговый патрон ER: Для большинства операций сверления и более легкого высокоскоростного фрезерования. Очень хорошая концентричность и баланс. Безопасная рабочая скорость достигает 30 000 об/мин. Большие размеры имеют ограничение, основанное на центробежных силах.
Серия
• TG/PG: Для тяжелого сверления и некоторых операций фрезерования. Система обеспечивает хорошую концентричность и хорошую силу захвата. Система гаек не подходит для обеспечения хорошего баланса на более высоких скоростях.

• Для небольших буровых работ, где необходим зазор.
• Эта система является самой простой в использовании, но ей не хватает концентричности и усилия захвата. Не подходит для прецизионных высокоскоростных приложений.

Держатели концевых фрез:

• Для тяжелой обработки. Используется для крепления концевых фрез. Держатели концевых фрез удерживают режущие инструменты с большей жесткостью, чем цанги.
• Имеются модели Weldon для использования инструментов с плоскими поверхностями Weldon.

Гидравлические державки:

• Гидравлические держатели являются самыми простыми держателями для большинства операторов и должны применяться в операциях с жесткими допусками или там, где используются дорогие круглые инструменты и важно максимально увеличить срок службы инструмента.
• Они сводят к минимуму вибрацию инструмента за счет гашения вибрации и обеспечивают превосходные характеристики балансировки, обеспечивая при этом высокую точность биения.

Фрезерные патроны:

• Для прецизионного фрезерования на средних и низких скоростях и номинального сверления.
• Очень хорошая концентричность и хорошая устойчивость к боковой нагрузке.
• Подвижная большая зажимная гайка ограничивает возможности балансировки и центробежной силы, ограничивая скорость от 8000 до 12000 об/мин.

Держатели насадных фрез:

• Для крепления фрез, использующих крепление американского национального стандарта для мельниц Shell.
