Как сделать конусный дровокол своими руками: Основная конструкция и Типы приводов – Чертежи и Принцип работы электрического колуна: Самостоятельное изготовление с винтовым конусом

Конусный дровокол своими руками- Пошаговая инструкция, чертежи и фото. Станок для раскалывания древесных чурбаков -это механический помощник человека при самостоятельной заготовке дров на определённый длительный период времени. Чаще это зимнее время. Когда собрать необходимое количество топлива составляет большого труда с приходом сезонных снегопадов и низкой температуры. Наколоть поленницу с помощью обычного топора сложно и занимает много время.

Станки с конусным дровоколом позволяют сократить время заготовки топлива и сохранить силы человеку.

Содержание:

  • 1 О конструкции
    • 1.1 Основная конструкция конусного дровокола
    • 1.2 Как работает?
    • 1.3 Типы приводов для конусного дровокола
    • 1.4 Принцип работы электрического колуна
  • 2 Самостоятельное изготовление дровокола с винтовым конусом
  • 3 Итоги

О конструкции

Основной принцип скопирован с эффекта деформации древесины, полученной при вкручивании в неё винтов по дереву для фиксации другого предмета. Когда метиз входит в древесину и начинает расщеплять её волокна, образуется трещина в детали, приводящая к расколу.

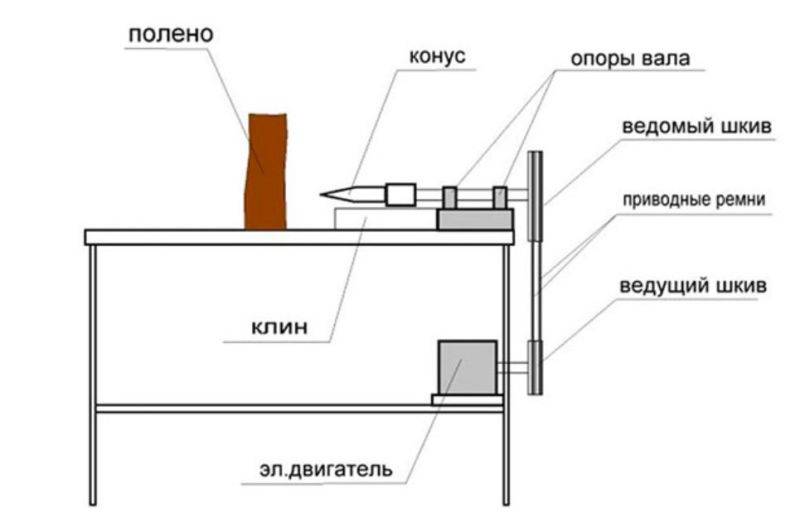

Основная конструкция конусного дровокола

Станок состоит из основных двух частей:

  • Базовая часть представлена крепкой станиной. Она изготавливается из профильной трубы и имеет форму тумбочки. Состоит из четырёх стоек скреплённых между собой перемычками. Верх накрывается стальным листом по размеру периметра и толщиной 10 мм. На него устанавливаются два крепления под подшипники. На среднем уровне крепится подобная пластина. В ней сверлятся отверстия под крепление электрического мотора. К станине приваривается стол для подачи материала. Изготавливают его из двух стоек, с использованием профильной трубы, соединённых перемычкой. Верх выполняется из стального листа. Размеры соответствуют периметру стола. Толщина металла 10 мм. к поверхности стола приваривается нож разъединяющий полено. Он предотвращает неожиданное попадание осколка под винтовой конус с последующим его затягиванием и деформацию вала.
    Приваривается н строго под конусом на расстоянии 20 мм от самого большого диаметра конуса имеющегося в наборе к данному станку.
  • Механическая часть представлена валом, двумя подшипниками, шкивом понижающим число вращения, конусом с винтовой резьбой, электродвигателем, малым шкивом для двигателя и прорезиненным ремнём.

Как работает?

Стальной вал помещается в подшипники и устанавливается в крепления на станине. На конце его закрепляется шкив диаметром 400 мм. на среднюю площадку устанавливается электродвигатель с малым шкивом диаметром в 140 мм. между ними устраивается ремённая передача.

Разность диаметров шкивов позволяет сократить частоту вращения от двигателя на вал с конусом в три раза, но позволяет увеличить мощность станка в 3 раза.

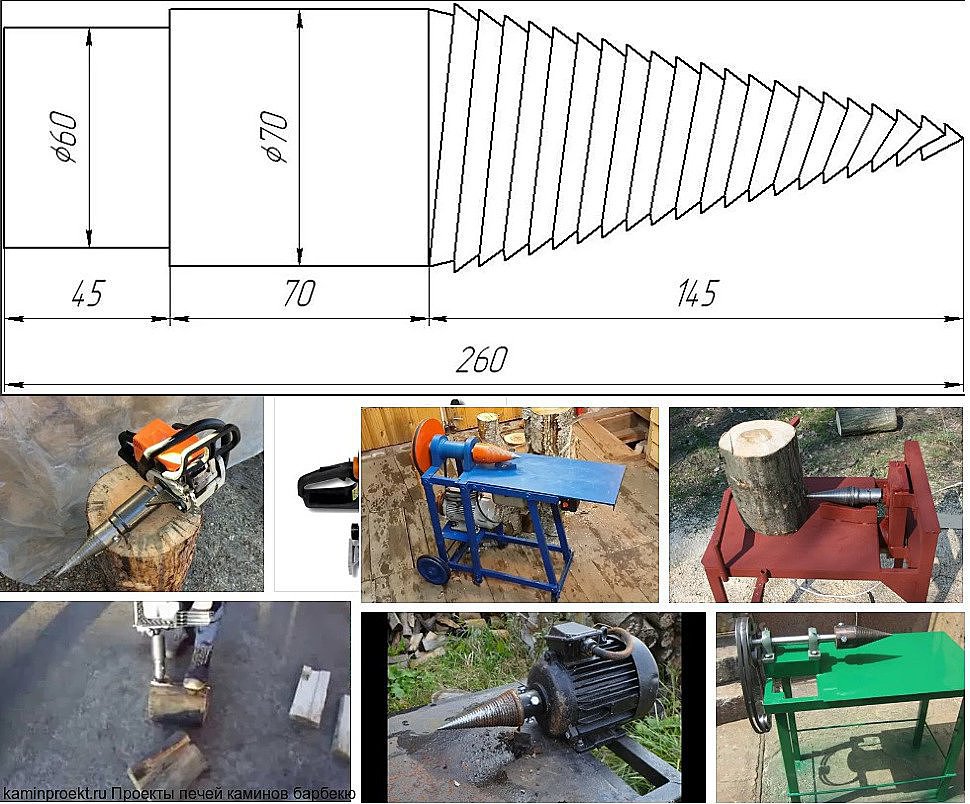

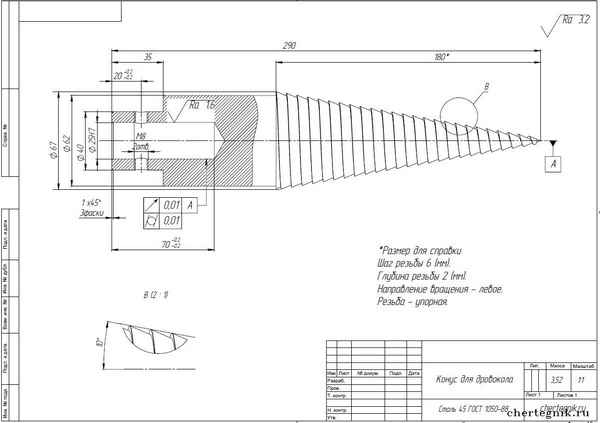

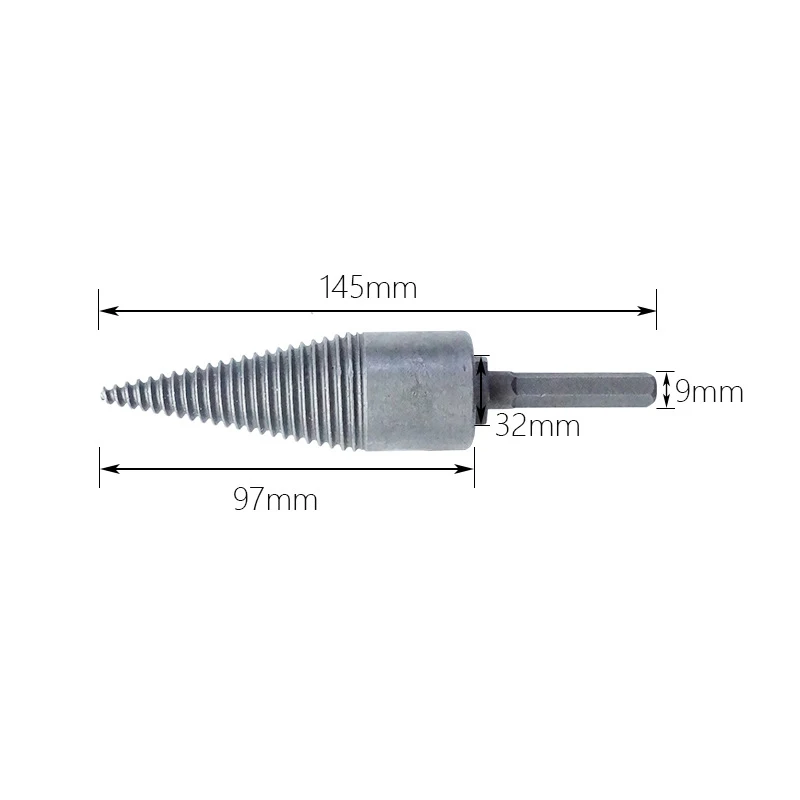

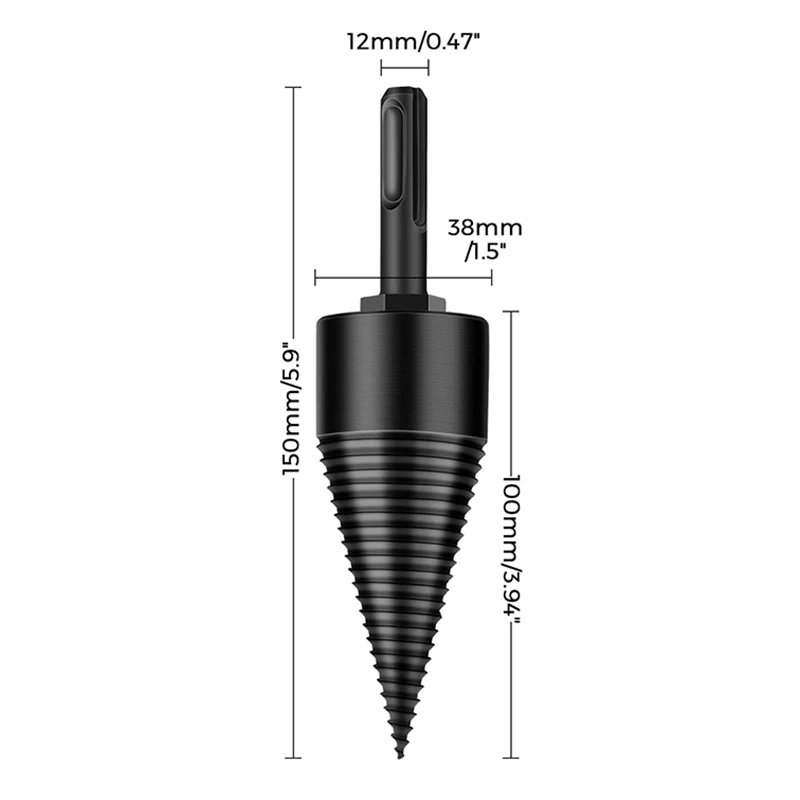

Винтовой конус изготавливается из стали марки 45 или 42Х. Вытачивается он на токарном станке. Конусная резьба имеет наклон для зацепа материала.

Длина конуса 250 мм, диаметр основания под вал составляет от 40 мм до 100 мм.

В основании высверливается отверстие для вала. Закрепляется конус на валу при помощи винтов или внутренней резьбы.

Типы приводов для конусного дровокола

Приводом для производства работы механического колуна могут быть:

  • Электрические двигатели с питанием от сети напряжения в 220 V и 380 V. Выбор зависит от необходимой мощности станка.
  • Двигатели внутреннего сгорания, работающие на бензине или дизельном топливе.
  • От специального приспособления у механической газонокосилки или минитрактора. Это привода временного характера.

Принцип работы электрического колуна

При запуске двигателя крутящий момент передаётся посредством ремня на большой шкив и происходит вращение вала в подшипниках с закреплённым на нём конусном дровоколе. Оператор подаёт по приёмному столу древесный чурбак в направление к конусу.

Материал находится в вертикальном положении. Принцип ручной подачи необходим для тактильного контроля силы надавливания на чурбак. Конус с помощью винтовой резьбы вворачивается в древесину. Форма колуна обеспечивает постепенное раскалывание дерева на поленья необходимого размера. Остаётся только сложить полученный продукт в поленницу.

Важно! Особое внимание необходимо уделять безопасности производства работ на данных станках. Они имеют большое количество открытых вращающихся частей с большой мощностью.  Для работы применяется электрический ток. Важно соблюдать все правила техники безопасности. Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки.

Самостоятельное изготовление дровокола с винтовым конусом

Вначале необходимо заготовить основные детали станка. В качестве привода достаточно применить электродвигатель от старой стиральной машины. Для изготовления редуктора для дровокола подойдут детали от той же стиральной машины. Большой шкив от барабана, а малый остаётся на двигателе. И ремень подойдёт от того же агрегата. Это уже половина станка.

Подшипники и корпуса к ним придётся приобрести в магазинах с запчастями для автотехников, но прежде необходимо заказать у токаря вал и конусы для дровокола. По размерам вала подбираются подшипники.

За время изготовления заказных деталей можно смастерить верстак для сборки на нем основных деталей в единое целое. С помощью сварочного аппарата изготавливается каркас станины со столом из профильной трубы ли стального уголка с утолщёнными полками. Чертёж можно скопировать из интернета или разработать самому. Отверстия для крепежа агрегатов просверливаются по наличию образца или по снятому заранее шаблону.

В окончание процесса все детали поэтапно собираются в единое целое с соблюдением очерёдности:

  • сначала устанавливается вал с подшипниками на верхней площадке,
  • затем прикручивается электрический двигатель,
  • следующим шагом устанавливаются шкивы, большой и малый,
  • надевается ремень,
  • производится контрольный запуск системы для проверки слаженной работы всех агрегатов,
  • в случае необходимости производится корректировка и центровка установочных параметров,
  • завершающим этапом следует установка винтового конуса на основной вал,
  • следует окончательная проверка работоспособности станка для рубки дров с применением древесного чурбака.

Итоги

В случае отсутствия шибок при самостоятельном монтаже креплений, дровокол будет работать безупречно с высокой эффективностью.

особенности конструкции, создание своими руками

Жители частных домов часто сталкиваются с необходимостью заготовки дров. Такой процесс считается довольно трудоемким. Чтобы упростить его, стоит воспользоваться специальным оборудованием. Речь идет о гидравлическом дровоколе, который при желании можно сделать своими руками.

Особенности и разновидности дровоколов

Дровокол является станком, предназначенным для заготовки дров. Особенностью любого такого устройства считается возможность расколоть древесину благодаря целенаправленному усилию в определенной точке.

Подобные агрегаты бывают профессиональными и бытовыми. Первый вариант используется в промышленных целях, а второй – в домашних условиях. Естественно, профессиональные колуны имеют большую производительность и количество функций, что сказывается на стоимости.

Если говорить о разновидностях, то колуны могут быть гидравлическими и механическими, а также вертикальными, горизонтальными и комбинированными. Помимо этого, в продаже встречаются агрегаты, работающие на тракторной тяге, и модели с бензиновыми и электрическими двигателями. Все эти дровоколы имеют свои особенности и преимущества.

  • Механические устройства, которые принято называть конусными, предполагают наличие резьбового конуса. Этот элемент ввинчивается в бревно, раскалывая его на несколько частей. Сделать такой дровокол можно своими руками. Чтобы агрегат получился более мощным, его стоит дополнить электродвигателем. Сам каркас может иметь колеса, что сделает колун мобильным.
  • В гидравлических моделях предусмотрен насос. Именно он активизирует нож, обеспечивающий быструю заготовку дров. Стоит отметить, что начинающему мастеру будет непросто сделать гидравлический дровокол своими руками. Видео опытных специалистов демонстрируют особенности такой работы и некоторые нюансы.
  • Устройства, в которых установлен электродвигатель, идеально подходят для использования в домашних условиях. Такой колун нетребователен в уходе. Более того, его можно смело поставить в любом помещении.
  • Агрегаты с бензиновым двигателем признаны действительно мощными, а значит, удастся заготавливать дрова из плотной древесины. Как правило, эти дровоколы используются в лесозаготовках.
  • Оборудование, работающее на тракторной тяге, предназначено для различных промышленных объектов. В домашних условиях такие агрегаты применяются крайне редко.

Преимущества и недостатки

Многие люди выбирают для загородного дома именно колун, ведь у него есть немало преимуществ:

  • быстрое и несложное выполнение работ;
  • возможность в любой момент приступить к заготовке дров;
  • беспрерывное функционирование агрегата в течение долгого времени;
  • физическая сила не имеет значения, а значит, даже хрупкая женщина справится с работой.

Недостатков у такого оборудования практически нет. Стоит лишь отметить дороговизну и сложность конструкции некоторых моделей.

Рекомендации по эксплуатации

Использовать дровокол в домашних условиях несложно, однако в любом случае важно помнить о нескольких правилах.

  • Если в агрегате установлен электродвигатель, следует обратить внимание на его мощность. Этот показатель должен составлять хотя бы 3 кВт. В противном случае работать с плотной древесиной будет очень сложно.
  • Во время работы важно помнить о технике безопасности. Так, нужно следить за руками и надевать защитные очки. В противном случае не исключено серьезное травмирование.
  • Следует убедиться в том, что рычаг управления находится на значительном расстоянии от ножа.
  • Специалисты рекомендуют установить систему, которая поможет избежать случайного запуска устройства.

Изготовление колуна своими руками

Чтобы самодельное устройство правильно функционировало, важно разобраться с его конструкцией. В основе простого конусного дровокола лежит конус с резьбой. Его можно приобрести в готовом виде или выточить и сделать резьбу. Данный элемент фиксируют на валу при помощи штифта. После этого между электродвигателем и самим валом нужно поставить распорку, необходимую для натягивания цепи.

Самодельная гидравлическая модель – более сложный вариант. В данном случае рекомендуется сначала подготовить чертеж. Далее можно приступать к работе. Так, следует соорудить вертикальную раму на небольшой платформе. Здесь в нижней части фиксируется автомобильный домкрат, а верхний элемент остается разъемным, благодаря чему удастся колоть действительно большие бревна. В качестве ножа обычно выступает конусный клин.

Действительно сложная конструкция гидравлического самодельного устройства предполагает использование гидравлического домкрата, который фиксируют на станине. Создание подобного агрегата требует особых знаний, потому делать его в домашних условиях без соответствующего опыта не рекомендуется.

Дровокол – незаменимое оборудование в домашнем хозяйстве. Благодаря такому приспособлению можно заготавливать дрова в любых количествах, не прилагая особых усилий. Такой агрегат удастся сделать самостоятельно, используя домкрат, двигатель и конус с резьбой.

  • Автор: Александр Александрович Чеботарёв
