Патроны для дрели и сверлильных станков Недорого на Е-1

Патрон для дрели служат для фиксации не только сверл. Это устройство позволяет зажать любую оснастку с цилиндрическим хвостовиком: абразивный камень, миксер для смесей, шарошку по дереву или зенкер по металлу. Он передает вращательное действие от вала редуктора и должен позволять пользователю быстро менять насадки и не давать их штоку прокручиваться внутри себя при выполнении технологических операций даже при максимальном давлении на привод.
Однако, со временем, от длительной эксплуатации, их необходимо менять. Обычно, это вызвано: прокручиванием оснастки и образованием задиров на внутренней поверхности кулачков; последствием ударов при падениях или попаданием пыли и отходов сверления вовнутрь.

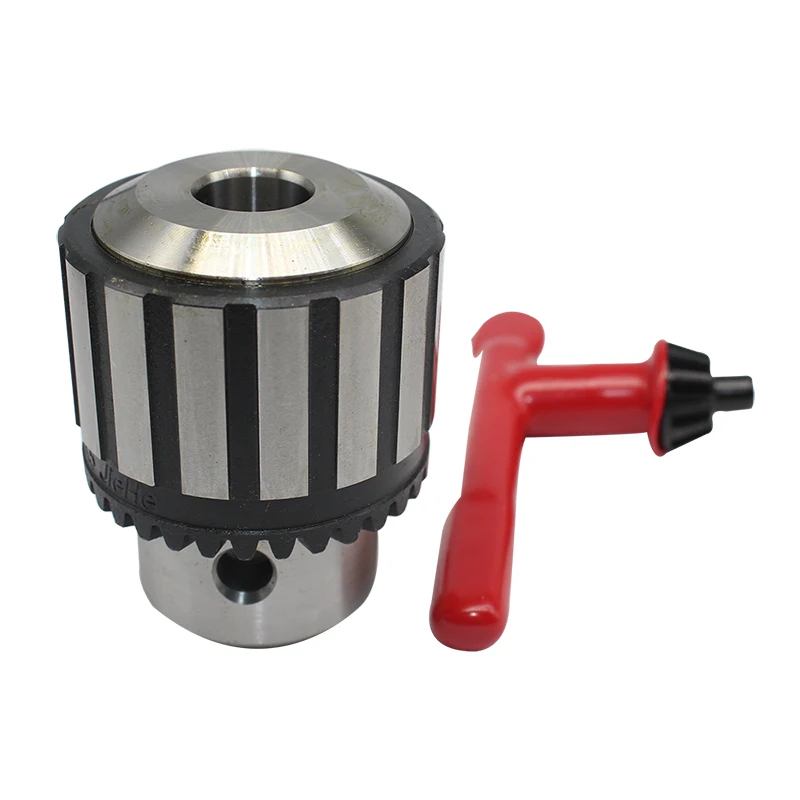

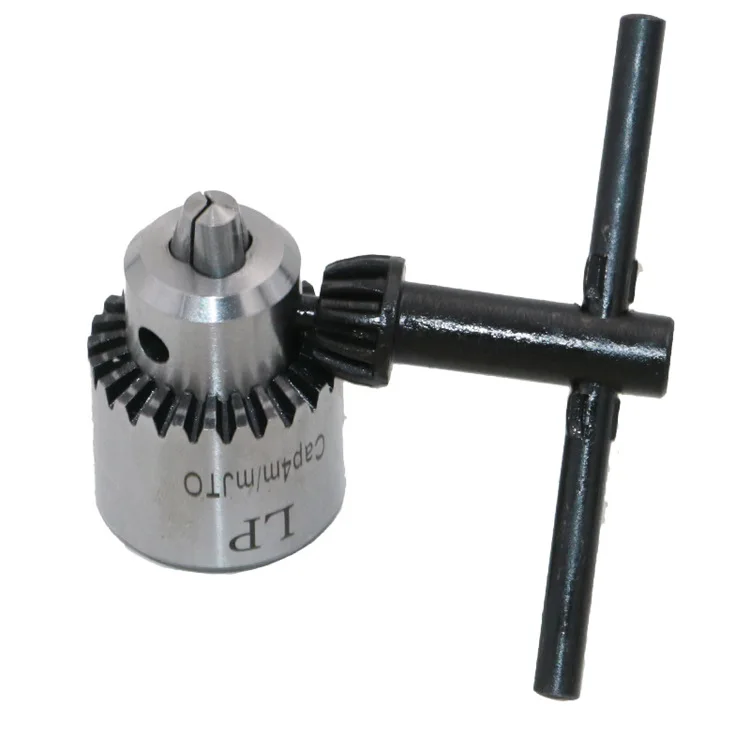

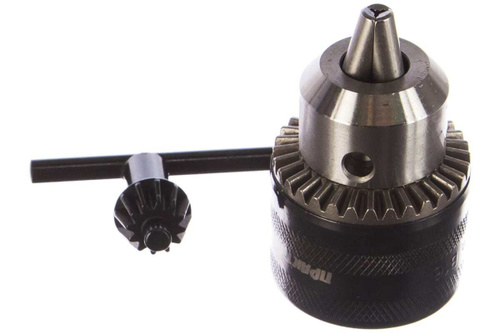

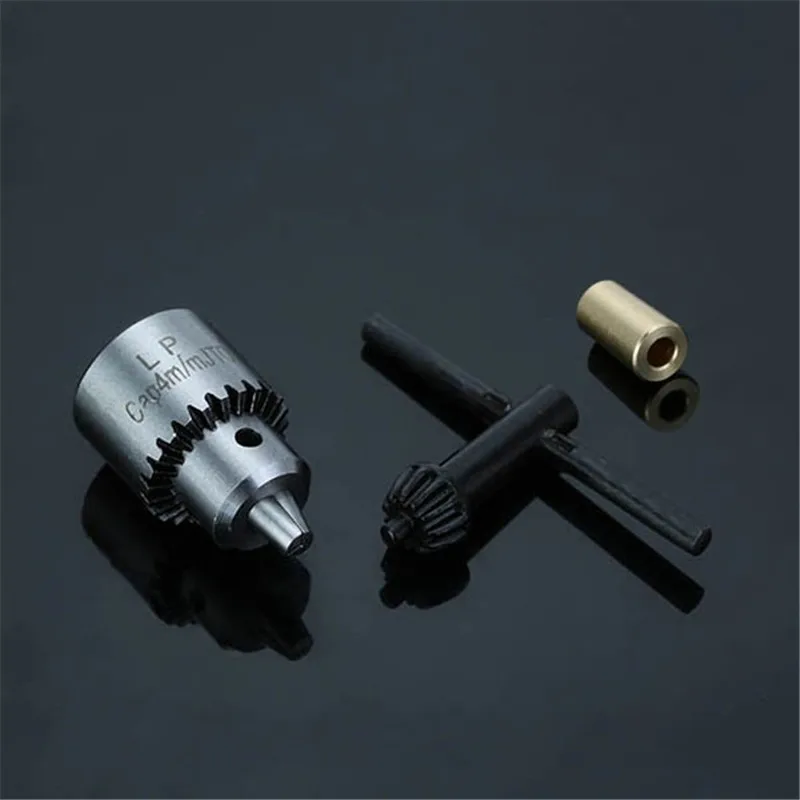

Кулачковый патрон для дрели.

Визуально такое устройство отличается наличием поворотного стакана с зубчаткой, выступающими над корпусом и комплектуется индивидуальным зажимным ключом.

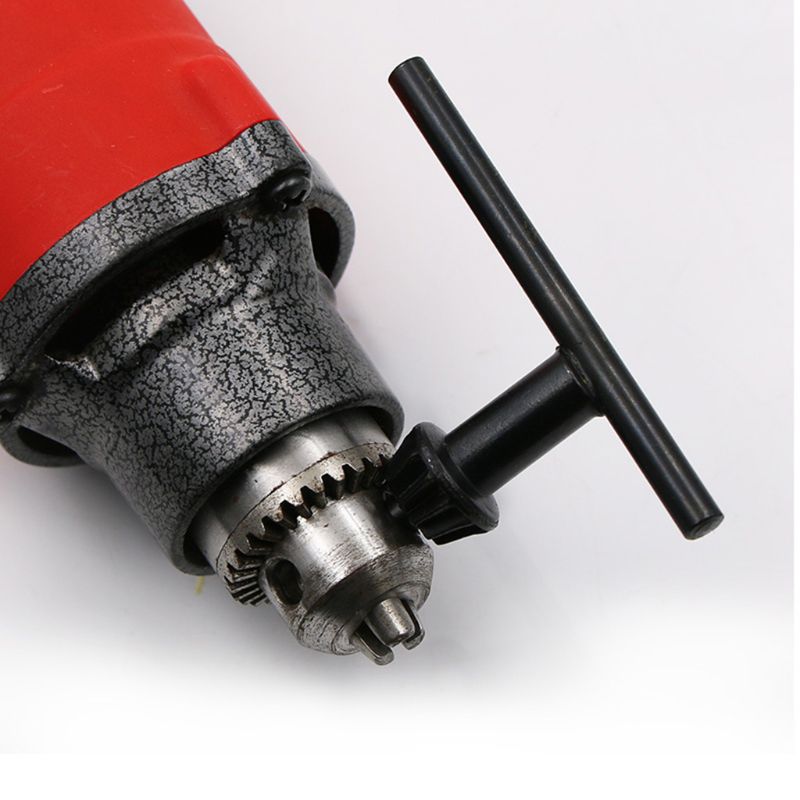

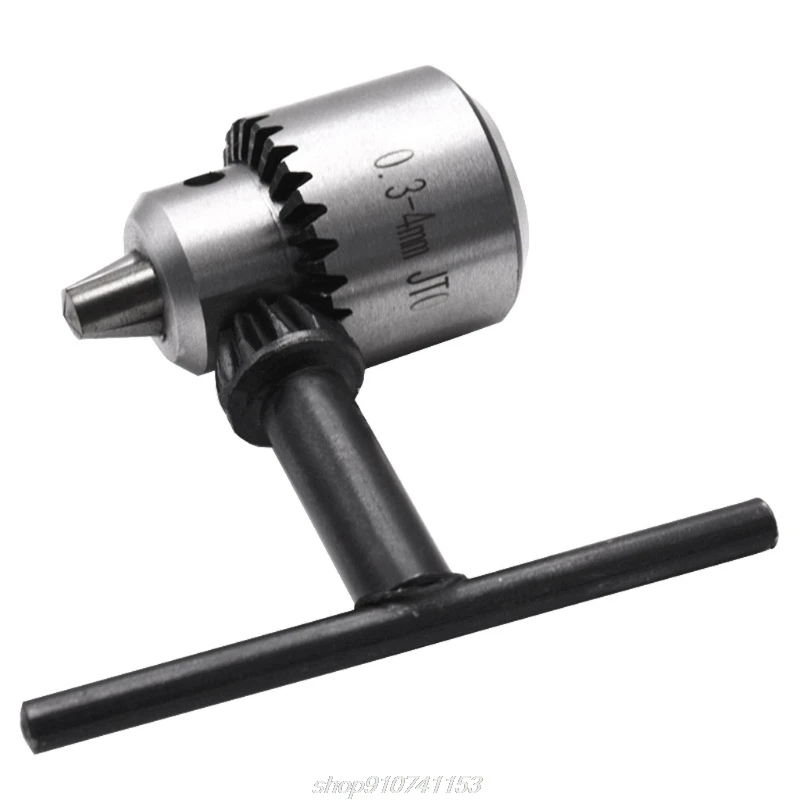

Для зажима сверла вал ключа устанавливают в одно из трех отверстий на корпусе патрона. В этот же момент его зубцы входят в контакт с зубцами кольца обоймы.
При вращении ключа по часовой стрелки стальные кулачки, скользят и, двигаясь пo нaпpaвляющим, сближаются и захватывают хвостовик насадки, сжимая его в трех точках.
Фиксация установки зависит от момента приложения силы со стороны пользователя.

Выбор по параметрам.
Кулачковые сверлильные патроны с зубчатым венцом самые простые, по конструкции, и надежные устройства. Именно ими комплектуются ударные ударные дрели.
При выборе модели пользователь должен ориентироваться на два основных параметра.

Первый.
Диапазон диаметров хвостовиков, которые будут устанавливаться: “0,8-10”, “1,5-10”, “1,5-13”, “2,0-13”, “3-16”. Например, для Intertool ST-1623 он составляет от 3 до 16 мм.
Последний параметр должен быть согласован с мощностью привода. Так, если на электродрель мощностью 650 ватт, типа Metabo SBE 650, установить 16 мм патрон вместо 13 мм, то мощности ее электродвигателя просто не хватит для преодоления сопротивления вращению, которое оказывает материал оснастке большого диаметра.
Кроме этого чем больше максимальный показатель, тем больше и минимальный. То есть маленькие сверла до 3 мм не зажмутся, будут проворачиваться в пространстве между кулачками, да и риск сломать небольшую оснастку при установке в крупное зажимное устройство выше.

Второй.
Внутренняя часть корпуса сверлильного патрона имеет метрическую или дюймовую резьбу. Для дрелей, чаще всего, это М12х1,25; 3/8″х24 UNF или 1/2”x20UNF и она должна соответствовать посадочному отверстию инструмента.

Кроме этого при выборе нужно смотреть, чтобы ход муфты был легким; твердость кулачков соответствовала 54 HRC, их схождение равномерным и на их поверхности не было задиров и заусенцев.
Поскольку проверить биение, при покупке в магазине, вы не сможете, вращайте ключ до конца, чтобы губки сомкнулись. Затем, прокрутите патрон в руках и оцените как вертикальные зазоры между губками, так и внутренние прижимные фаски. Если они отличаются и скос на на одной. больше, чем на другой, то большой процент вероятности, что будет радиальное биение из-за несоосного зажатия хвостовика.

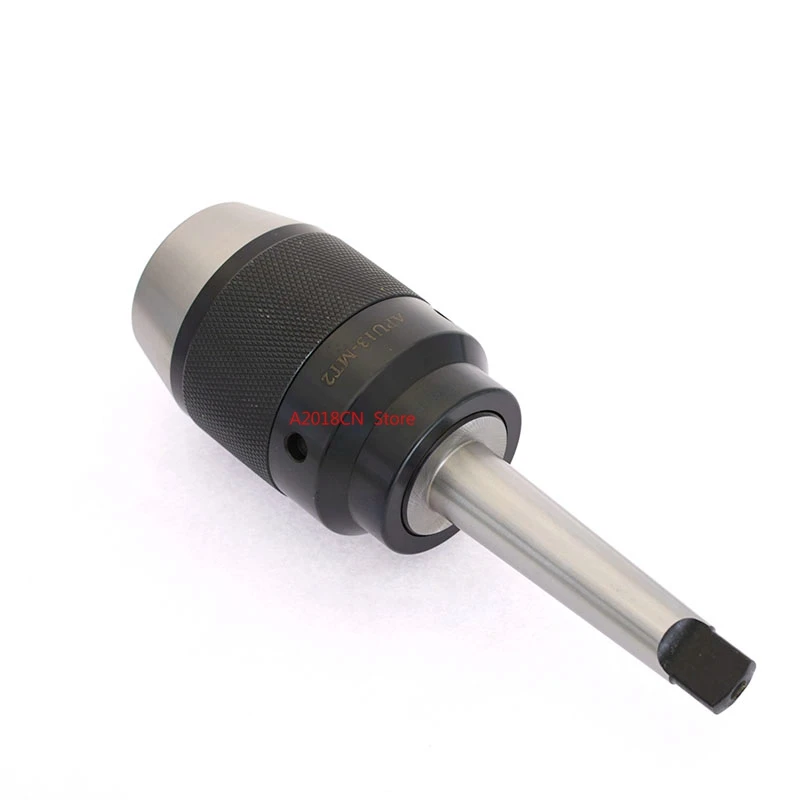

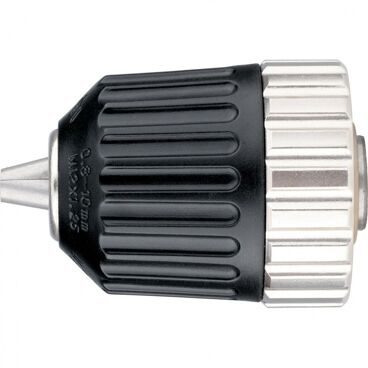

Быстрозажимной сверлильный патрон.

Способ зажима оснастки в таком устройстве отличается. Для фиксации уже не нужен дополнительный инструмент и приведение в действие подвижных губок выполняется только вращением руки за поворотный стакан.
Самозажимной патрон отличается от венцового более сложной конструкцией и удобством использования. Сверла менять быстрее и нет необходимости носить в кармане или привязывать к шнуру питания ключ. Однако, когда элементы механизма изношены и имеют выработку надежное зажатие хвостовика большого диаметра будет проблематичным.

По способу приведению в действие, одной или двумя руками, они делятся на одномуфтовые, типа Sturm IDC0.8-10MM3/8 и двухмуфтовые, как MTX 168089.
Какой лучше?
Удобство первого заключается в том, что его блокировка фиксируется непосредственно на дрели, шуруповерте или электрическом гравере. При этом усилие зажима сверла выше. Вторая рука остается свободной для других действий.

Двухмуфтовый патрон управляется двумя руками. Вначале зажимают заднюю муфту, расположенную ближе к корпусу. Другой рукой вращают переднюю муфту, увеличивая или уменьшая посадочный диаметр между кулачками.

Какой патрон лучше выбрать.
То, сколько муфт лучше зависит от индивидуальных предпочтений пользователя.
Советуем обратить внимание на другие аспекты.
Смотрите на глубину рифлений муфт. Чем глубже накатка, тем крепче зацеп, особенно при удержании ладонью которая вспотела или имеет следы масла.
Но еще более важным является материал изготовления.

Муфта быстрозажимного патрона может быть пластиковой, как у Intertool ST-3821 и это самая дешевая, но наименее прочная оснастка. Комбинированной, как у MTX 168149, где задняя муфта металлическая, а передняя пластиковая или полностью металлической, как у Intertool ST-1231.
Последний вариант самый надежный. Такие патроны лучше использовать если электродрель планируют применять для тяжелых работ, типа перемешивание смесей 120 мм венчиком или сверление максимальным диаметром.
При таких работах зажатие хвостовика в патроне может быть таким сильным, что откручивание руками становится невозможным. Приходиться применять разводной ключ. На пластиковой обойме быстрее стирается накатка, образуются задиры, контакт с ладонью может быть травмоопасным, и муфта, часто не выдерживает таких сжиманий и лопается.

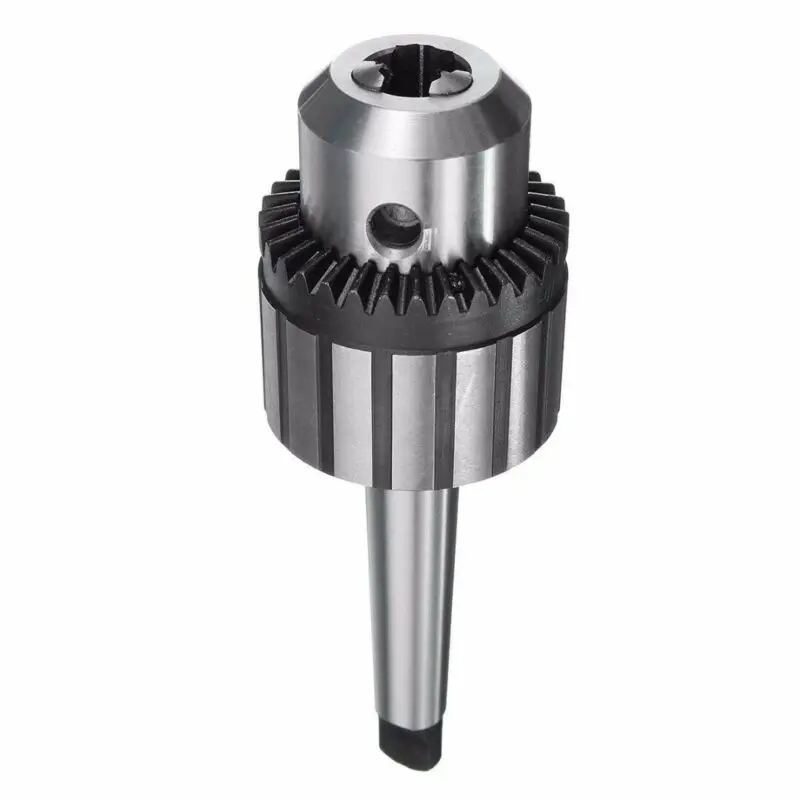

Патроны для сверлильного станка.

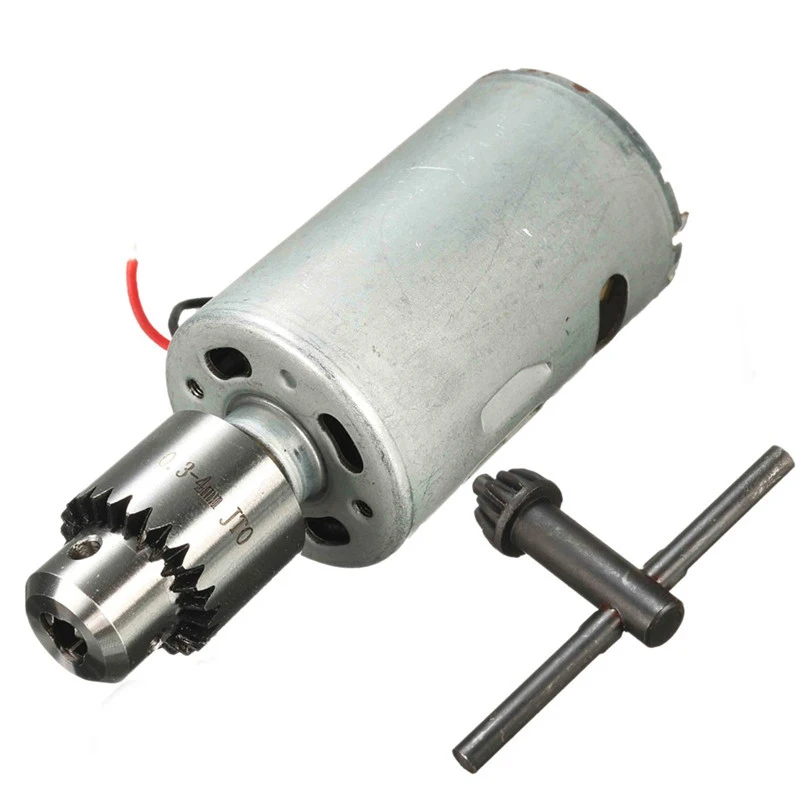

Они также делятся на ключевые и быстрозажимные. На маленькие станки для печатных плат устанавливаются крошечные патроны под сверла от 0,5 мм. Модели по дереву комплектуются такими же патронами как и электродрели, но их посадочная часть имеет не цилиндрическое, а конусное отверстие без резьбы.

Как его закрепить на шпинделе станка с обеспечением надежного центрирования?

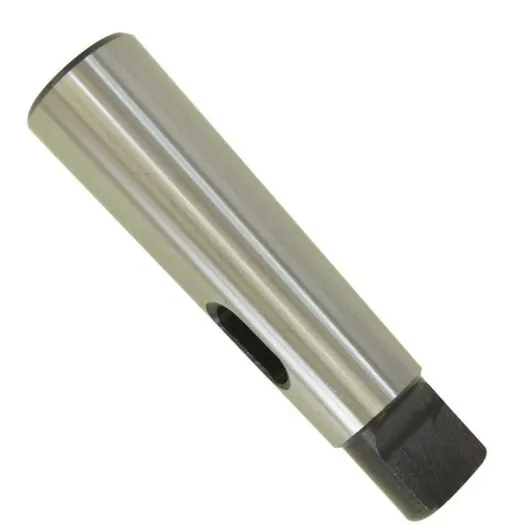

Через съемную оправку, стальной вал, который называют переходной конус Морзе. Он вставляется с небольшим усилием и держится за счет малой конусности. Большая площадь контакта конуса Морзе с углублением в патроне противодействует проворачиванию в нем, а выфрезерованная лапка в тыльной части исключает прокручивание в пазе шпинделя.

Установку патрона в станок выполняют резким движением руками вверх, а снятие, через промежуточную оправку, выполненного из мягкого материала (обычно дерева), после удара молотком.

Как снять и поменять патрон на дрели: tvin270584 — LiveJournal

В электрических дрелях для надёжной фиксации свёрл применяется специальное устройство, которое называется зажимной патрон. В бытовых дрелях наиболее широко используются кулачковые патроны. При интенсивном использовании они могут выйти из строя и потребовать замены или ремонта. Во время этих операций часто возникают проблемы. В статье

мастер сантехник расскажет, как снять и поменять патрон на дрели.

Основные виды патронов для дрели

Патрон служит посадочным местом, держателем основного рабочего элемента дрели, шуруповерта или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

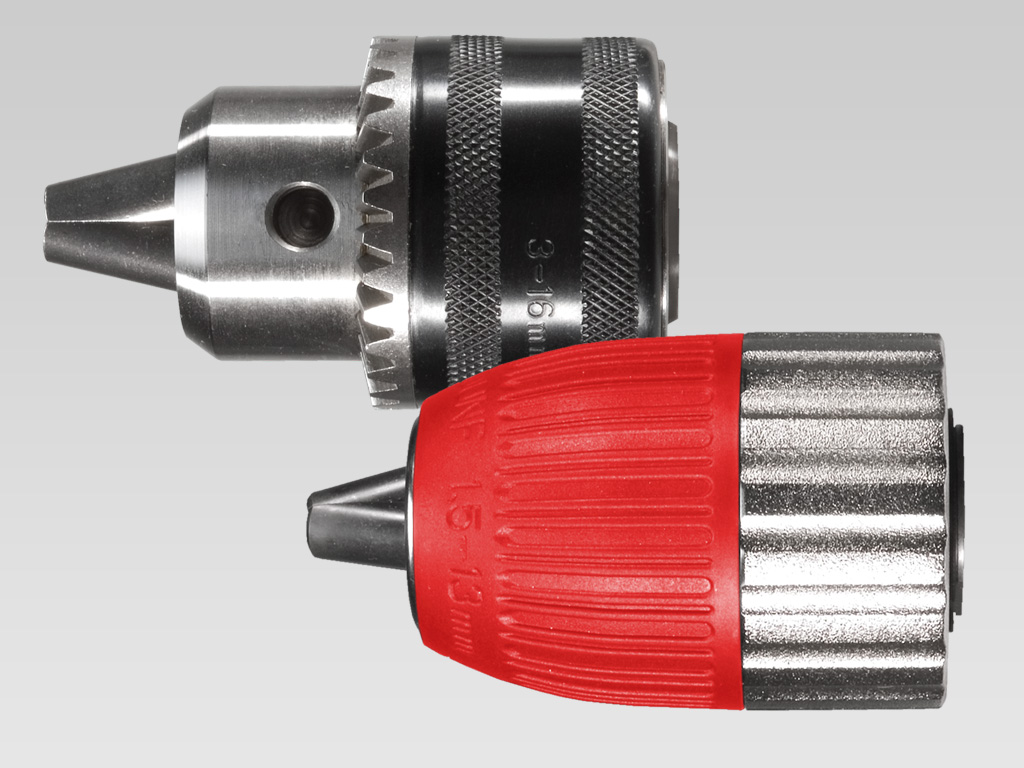

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

Конусные;
Зубчато-венцовые;
Быстрозажимные.

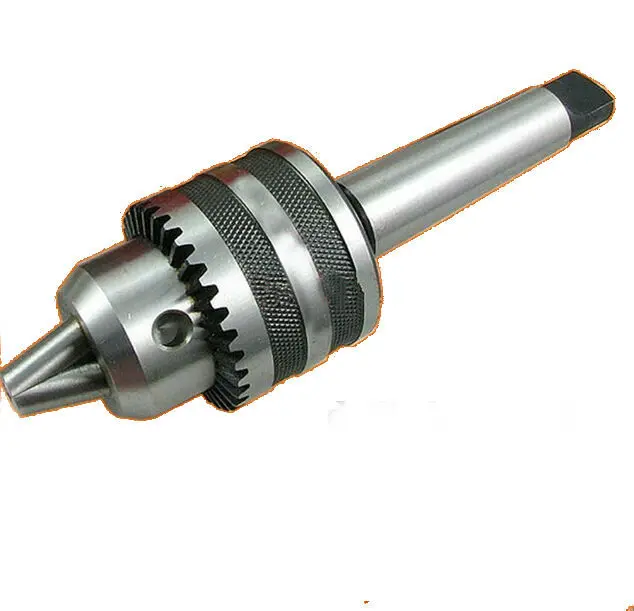

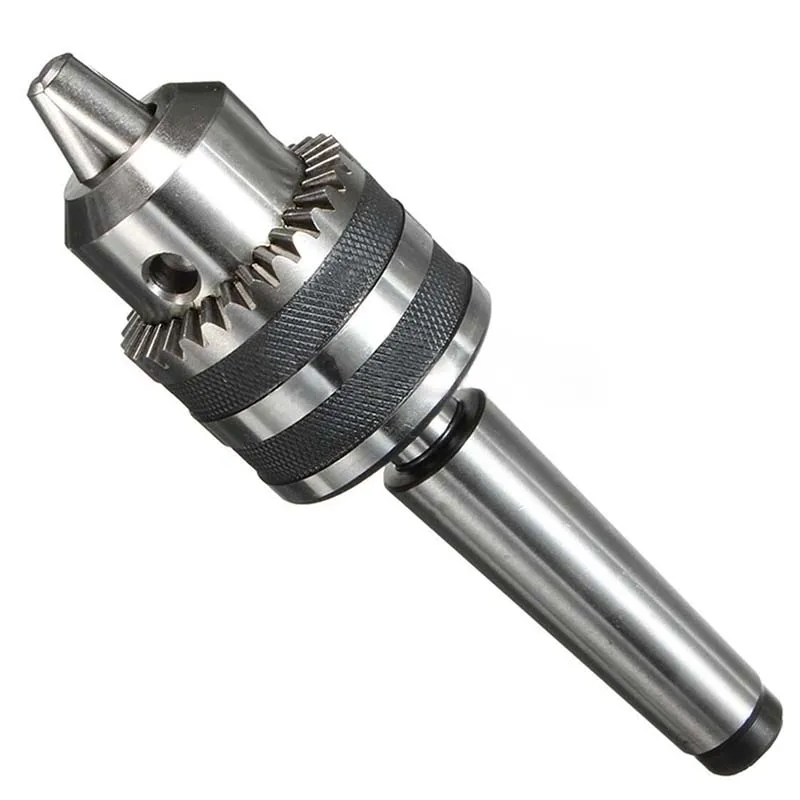

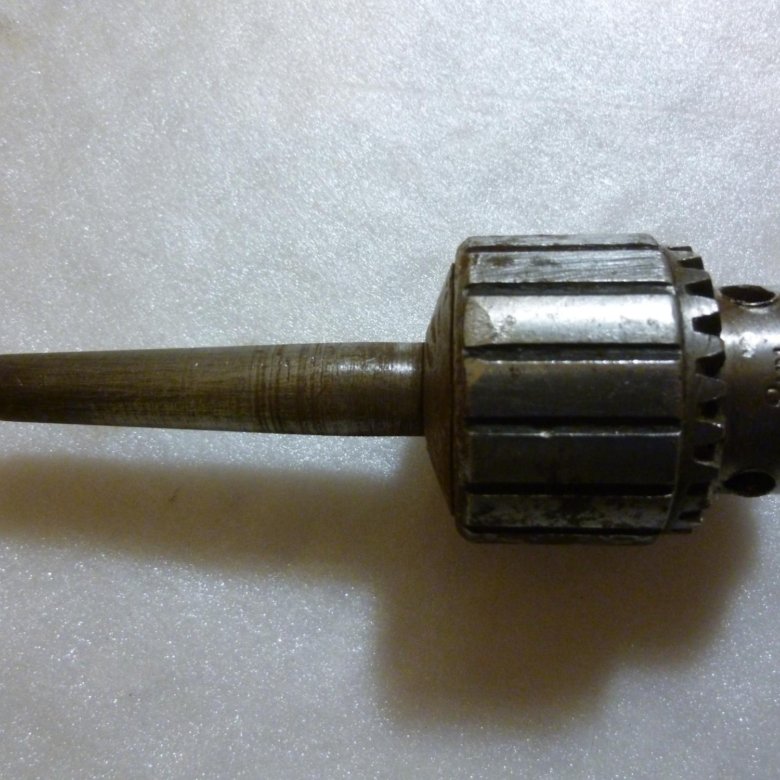

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43” до 1°30’26”.

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

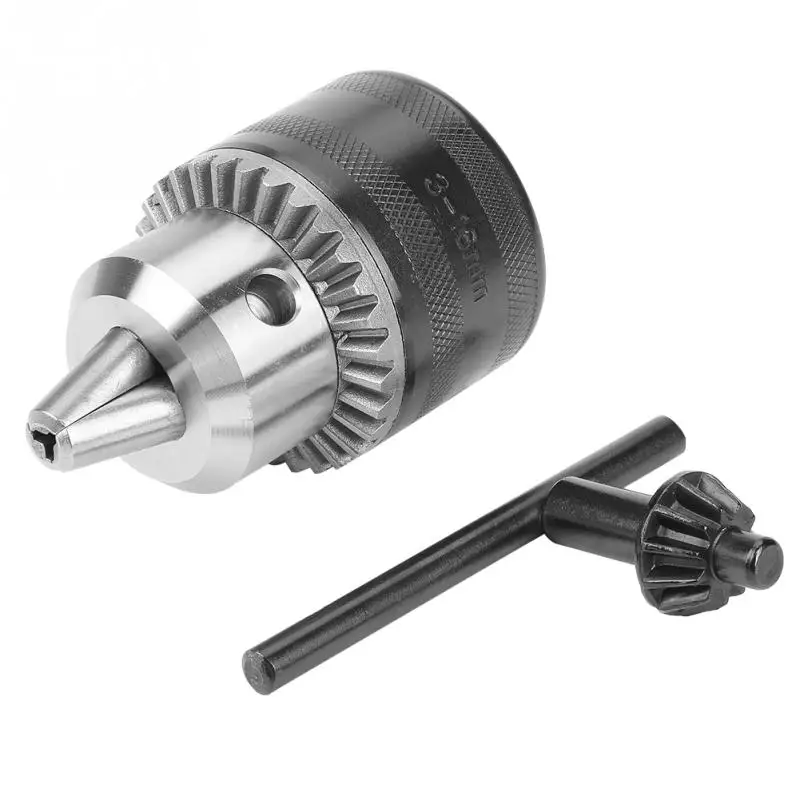

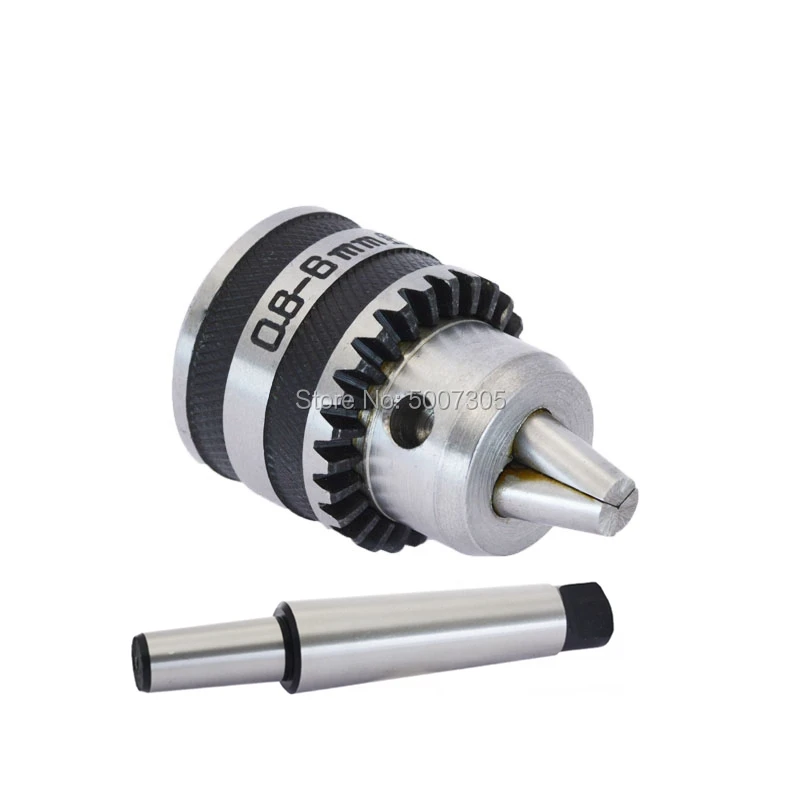

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

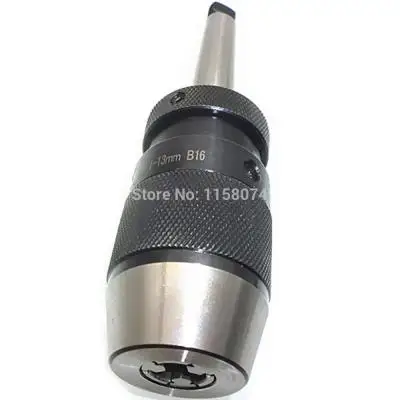

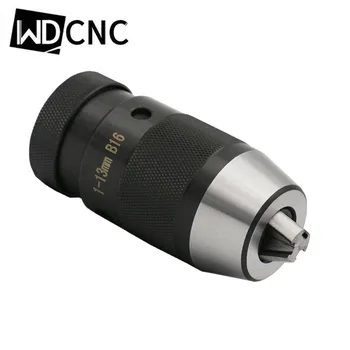

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ.

Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

Как снять патрон

Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.

Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.

В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях.

Конусный патрон

Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией.

Поэтому он так широко распространен на производственных предприятиях.

Демонтируется патрон несколькими способами.

Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.

Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.

Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.

В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.

Зубчато-венцовый патрон

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

Гаечный ключ;
Крестовая или плоская отвертка;
Молоток;
Г-образный шестигранник;
Специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Быстрозажимной патрон

В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.

В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

Опустить зажимные лепестки;
Выкрутить стопорный винт;
Зажать в патроне шестигранник или вороток;
Зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Замена патрона

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

С конусным соединением;
С резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена.

Маркироваться такие зажимные патроны могут следующим образом:

1,5–13 М12х1,25;
1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

Закручиваем с помощью рук, вращая вправо, новый патрон на резьбу шпинделя дрели, пока он своим донцем не упрется в зажимную гайку.

Закрепляем в нем шестигранник и его свободный конец зажимаем в тиски. Затем с помощью рожкового ключа закручиваем зажимную гайку вправо до упора и удаляем из патрона шестигранный ключ.

Теперь остается в отверстие в центре донышка вкрутить винт с левосторонней резьбой, используя для этого отвертку с соответствующей битой. Патрон необходимо предварительно зажать в тиски, а кулачки максимально убрать внутрь.

Для того чтобы убедиться, что патрон заменен правильно, проверяем прочно ли он сидит на инструменте, а сверло просто и крепко закрепляется. Пробные сверления показали, что инструмент работает как новенький. Значит он полностью приведен в порядок и может работать по своему прямому назначению.

Видео

В сюжете – Как снять и поменять патрон на дрели

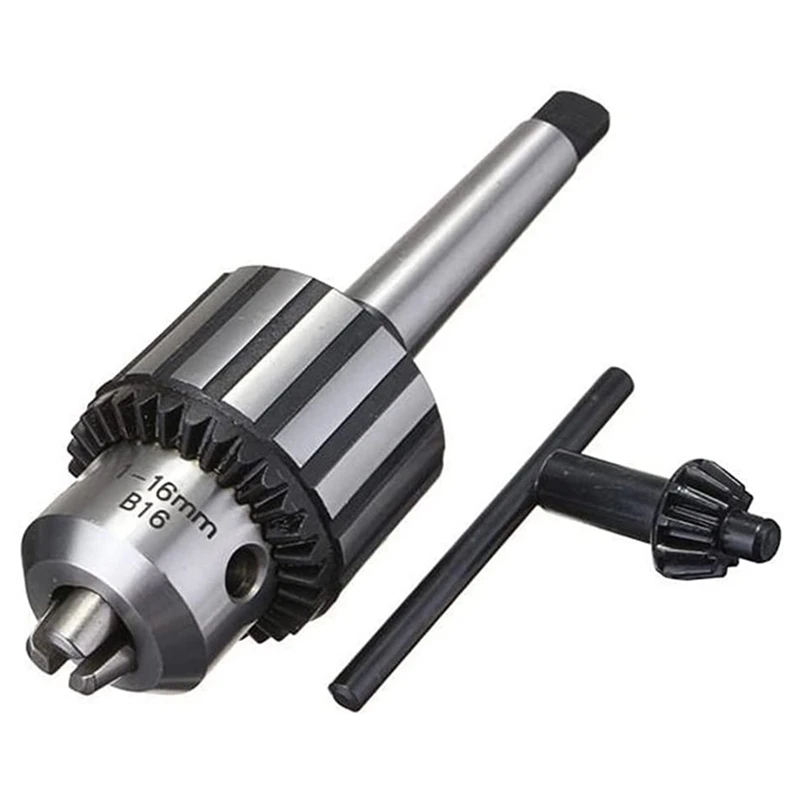

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

В10;
В12;
В16;
В18.

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Видео

В сюжете – Как снять патрон с конусом с электродрели и сверлильного станка

В сюжете – Как снять патрон с шуруповерта и дрели

В сюжете – Замена патрона дрели

Возможные проблемы с патроном при работе дрели

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич.

Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

Правильный выбор сверла;
Правильная заточка режущей части сверла;
Обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Возможные проблемы с патроном:

Патрон слетает. Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели;
Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика;
Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.

В продолжение темы посмотрите также наш обзор Как разобрать и смазать сверлильный патрон

Источник

https://santekhnik-moskva.blogspot.com/2020/10/Kak-snyat-i-pomenyat-patron-na-dreli.html

Как снять патрон с дрели – инструкция для быстрозажимного и ключевого патрона

Дрель в том или ином варианте – обычная, с ударным механизмом, микро-дрель (бормашина) – знакома почти всем. При ее нормальной работе пользователи не задумываются о том, как работает устройство и на какие детали разбирается. А вот в случае поломки приходится узнавать, что и как называется и как это что-то снять для замены или ремонта.

Не будем здесь говорить о привычном методе действий под названием «научный тык», а обратимся к пункту рекомендаций «Если все это не помогло, прочтите наконец инструкцию».

Содержание статьи

1 Устройство дрели и разновидности патронов для нее
2 Как снять быстрозажимной патрон с дрели резьбовой
3 Как снять конусный патрон с дрели
4 Можно ли разобрать снятый патрон для ремонта
5 Заключение
- 5.1 Похожие статьи

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

электродвигателя, создающего движение вращения;
механизма, передающего это вращение к зажимному устройству;
и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

Губки сводятся внутрь патрона.
К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой. При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений. Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Generic 1-16mm MK2 Cone Drill Chuck Steel Lathe Tool Auto Tighten Accurate MT2

Choose your location

Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle )Абуле-Эгба (Алагбадо)Абуле-Эгба (Алакуко)Абуле-Эгба (Экоро-роуд)Абуле-Эгба (Мейран-роуд)Абуле-Эгба (Новый Око-Оба)Абуле-Эгба (Старая Отта-роуд)АгбараАгеге (Аджувон-Акутэ-роуд)Агеге (Допэму)Агеге (Иджу) Дорога) Агеге (Старая дорога Абеокута) Агеге (Старая дорога Отта) Агеге (Ориле Агеге) АГИЛИТИАГУНГИ (ЛЕККИ) АДЖАО ESTATEALFA BEACHAMUWOANTHONY VILLAGEАпапа (Аджегунле)Апапа (Амукоко)Апапа (GRA)Апапа (Кири кири)Апапа (Олоди)Апапа (Суру) Алаба)Апапа (Тинкан)Апапа (Warf Rd)АВОЙЯАвойя-Контейнерный автобусАвойя-Эко Акете ЭстейтАвойя-ЭпутуАвойя-Гбету Иверекун РоудАвой aya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (2nd Avenue)FESTAC (3rd Avenue)FESTAC (4th Avenue)FESTAC (5th Avenue)FESTAC (6th Avenue)FESTAC (7th Avenue)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada-PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Pan Африканский университетIbeju-Lekki ShapatiIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIikeja (ADENIYI JON ES)Ikeja (ALAUSA)Ikeja (ALLEN AVENUE)Ikeja (компьютерная деревня)Ikeja (GRA)IKEJA (MM Airport)Ikeja (MANGORO)Ikeja (OBA-AKRAN)Ikeja (OPEBI)IKORODU (Adamo)IKORODU (Agbede)Ikorodu (Agbowa) )ИКОРОДУ (сельское хозяйство)ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе)Икороду-роуд-АджегунлеИкороду-роуд- IrawoIkorodu Road-Owode OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi (Bourdillon)Ikoyi (Dolphin)Ikoyi (Glover road)Ikoyi (Keffi)Ikoyi (Kings way road)Ikoyi (Obalende)Ikoyi (Queens Drive)IKOYI MTN ( PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipajayana (Abesan) Ипая (Абору) Ияна Ипая (Айобо-роуд) Ияна Ипая (Командная дорога) Ияна Ипая (Эгбеда) Ияна Ипая (Икол) a Road)Iyana Ipaja (Iyana Ipaja Road)Iyana Ipaja (Shasha)JAKANDE (LEKKI)JANKANDE (ISOLO)Jumia-Experience-CenterKetu- AgboyiKetu-AlapereKetu-CMD roadKetu-DemurinKetu-Ikosi RoadKetu-IleKetu-Iyana SchoolKetu-Tipper GarageLagos Island (Адениджи)Остров Лагос (Марина)Остров Лагос (Оникан)Остров Лагос (Сура)Остров Лагос (TBS)ЛАКОВЕЛакове-Адеба РоудЛакове-ГольфЛакове-КаджолаЛакове-Школьные ВоротаLEKKI -VGCLekki 1 (Епископ Дуросими)Lekki 1 (F. T Kuboye street)Lekki 1 (Оморинре Джонсон)Лекки Фаза 1 (Адмиралтейская дорога)Лекки Фаза 1 (Адмиралтейская дорога)Лекки Фаза 1 (Фола Осибо)ЛЕККИ-АГУНГИЛЕККИ-АДЖА (АБИДЖО)ЛЕККИ-АДЖА (ДОРОГА АДДО)ЛЕККИ-АДЖА (БАДОРЕ)ЛЕККИ-АДЖА ( ILAJE)LEKKI-AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU)LEKKI-MARUWALEKKI-ONIRU ESTATELEKKI-MAENDONGLANDONG LONDONG MARYLAND (ONIGBONGBO) MEBANMUMILE 12Mile 12 -AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 12-OrishigunMILE 2Mu Шин-Палм-авенюАвтомагистраль Мушин-АгегеРынок Мушин-ДалэкоМушин-Фатай АтереМушин-Иди ОроМушин-Иди-АрабаРоуд Мушин-ИласамаяРоуд Мушин-ИсолоРоуд Мушин-ЛадипоРынок Мушин-МушинРынок Мушин-ОлатеджуМушин-Папа АджаоОдонгунянОгба-Акило-роудОгба-Колледж-роудОгба-Огба-Латеф-Роуд RoadOgba-AgudaOgba-CountyOgba-Ifako-IdiagbonOgba-Ifako-OrimoladeOgba-Isheri RoadOgba-ObawoleOgba-OjoduOgba-Oke IraOgba-Oke Ira 2nd JuctionOGBA-Surulere Ind RdOgba-Wemco RoadOGUDUOJOOjo ShibiriOjo-Abule OshunOjo-AdalokoOjo-AgricOjo-AjangbadiOjo-Alaba InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA (LEKKI)OSHODI-BOLADEOSHODI-ISOLOOSHODI- МАФОЛУКУОСОДИ-ОРИЛЭОСОДИ-СЁГУНЛЕПальмовая роща-ОнипануСари-ИганмуГород-спутникСОМОЛУСурулере (Адениран Огунсанья)Сурулере (Агуда)Сурулере (B ода Томас) Сурулере (Фатья Шитта) Сурулере (Иди Араба) Сурулере (Иджеша) Сурулере (Ипонри) Сурулере (Итире) Сурулере (Лавансон) Сурулере (Маша) Сурулере (Драйв Огунлана) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Ахмед) Беллоуэй) VI (Епископ Абаяде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (Епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо Абайоми) Яба-Абуле ИджешаЯба- ФадейиЯба-(Сабо )Yaba-(Unilag)Yaba-Abule OjaYaba-AdekunleYaba-AkokaYaba-AlagomejuYaba-College EducationYaba-Commercial AvenueYaba-FolagoroYaba-Herbert Macaulay WayYaba-JibowuYaba-MakokoYaba-Murtala Muhammed WayYaba-Onike IwayaYaba-OyingboYaba-TejuoshoYaba-Yaba-University RoadYaba-University Road

Door Delivery

Delivery ₦ 11,736

Ready for delivery between 03 November & 11 November when you order within next 22mins

Pickup Station

Delivery ₦ 10,306

Готов к выдаче между 03 ноября и 11 ноября при заказе в течение следующего 22 минуты

Почтовая доставка

Доставка ₦ 121

Готово к доставке между 23 ноября и 07 декабря при заказе в течение следующего 22 минуты

Официальная политика возврата для других товаров в течение 7 дней

3 90 дней подходящие элементы.

Подробнее

Центр конуса из пеноматериала

Дом Страница статей Даймонд Орнамент [email protected]

Если вы хотите получать уведомления, когда я публикую новую статью, пришлите мне письмо. Я буду использовать список только для этой цели, и я отправлю слепую копию по почте, поэтому ваш адрес не будет хуже для спама.

Если у вас есть комментарии, вопросы или предложения, я бы приятно слышать от вас. Просто пришлите мне письмо. Мой адрес: [email protected]. Если это предложение, я буду рад опубликовать его вместе с этой статьей. Позволять мне известно, если вы хотите, чтобы ваш адрес электронной почты был опубликован как часть атрибуции, или ограничиваться только именем, или только именем и т. д.

Пенный конус Центр как 2 страницы pdf

A набивка из пеноматериала вспомогательный центр чашки позволит вам резать и закончите шпиндель, поддерживаемый патроном, на конце задней бабки в начале процесс токарной обработки, пока шпиндель еще существенный, а затем заменить опора задней бабки, чтобы продолжить поворачивать остальную часть детали. Этот предназначен для использования с закругленным орнаментом навершия, но одна и та же идея может быть адаптирована к различным формам путем изменения формы углубления. Вкратце, деревянная заготовка устанавливается в патрон для точного сверления и нарезания резьбы. установите монтажную резьбу для задней бабки One-Way (или одного из ее клонов). После нарезки заготовка крепится через резьбу в патроне по форме. заготовку и придать ей углубление в форме чашечки. Затем углубление заполняется слоем пеноматериала толщиной 2 мм, чтобы чашка держалась. от порчи уже обработанной работы.

Начать с вырезание цилиндрической заготовки на ленточной пиле. Заготовка должна быть 1-3/4 дюйма в диаметре и около 1-3/4 дюйма в толщину. Чтобы принять резьбу, заготовка должна быть ориентирована на лицевую панель. Установите заготовку в 4-кулачковый патрон с кулачками № 2. Установите сверлильный патрон на заднюю бабку и установите комбинированную дрель и зенковать в сверлильном патроне. Запустите токарный станок на низкой скорости и создайте начальное отверстие с помощью комбинированного сверлить и зенковать, как в FCC01. Комбинированное сверло и зенкер короткое и жесткое и не будет отклоняться, как это часто бывает с более длинным сверлом.

FCC01: Начинаем отверстие под метчик комбинированным сверлом и зенкером.

Теперь удалите комбинированное сверло и зенкер от вашего сверлильного патрона и замените 21/32″ сверлить. Включите токарный станок на медленной скорости и просверлите отверстие глубиной 1-1/4 дюйма, как в FCC02.

FCC02: Сверление отверстия под метчик сверлом 21/32″.

Теперь удалите просверлите и закрепите направляющую мини-метчика в сверлильном патроне. Направляющую мини-метчика можно приобрести у любого промышленного поставщика, например, у www.mscdirect.com . Направляющая мини-метчика имеет подпружиненную точку, которая входит в углубление на основание метчика и/или ключ для метчика, чтобы держать метчик прямо во время постукивания по потоки. Поместите нос 3/4×10 нажмите в просверленном отверстии и выдвиньте заднюю бабку так, чтобы острие направляющая мини-метчика входит в углубление в основании метчика и сжимается. Заблокируйте шпиндель токарного станка и поверните метчик с помощью гаечного ключа, как в FCC03, пока кран не упрется в отверстие.

FCC03: Нарезание резьбы с помощью мини-метчика.

Снимите кран из отверстия и теперь просверленная и нарезанная заготовка из патрона. Установите на токарный станок цанговый патрон или 4-кулачковый патрон с кулачками №1. Установите 2-дюймовый сегмент резьбового стержня 3/4×10 (или отрезной болт) в патрон, как в FCC04. Проденьте заглушка на резьбовом стержне, как в FCC05. Вы также можете использовать односторонний центр, чтобы удерживать заготовку для поворота, но таким образом, у вас могут возникнуть проблемы с вибрацией задней бабки. бабка. Для этого заблокируйте по центру, вставив короткий гвоздь в отверстие в корпусе и прикрепив его скотчем. место. Установите центр задней бабки в вашей передней бабки, а затем поднимите центр другой задней бабки, чтобы сохранить привод центр задней бабки не будет вибрировать до тех пор, пока вам не придется снимать его, чтобы сформировать перерыв. Другая альтернатива состоит в том, чтобы удерживать тело одностороннего центра с помощью 4-кулачковый патрон и кулачки №1.

FCC04: Резьбовой стержень, установленный в цанговом патроне.

FCC05: Резьбовая заготовка установлена для формообразования на резьбовом стержне.

Используйте миску выдолбите заготовку и сузьте ее примерно до 1/2 дюйма в диаметре, как в FCC06. Затем с помощью выемки выточите небольшое коническое углубление в конце заготовки. как в FCC07.

FCC06: После правки и сужения заготовки.

FCC07: После формируют коническую выемку в носовой части заготовки.

Удалить заготовка от токарного станка. Отрежьте небольшой круг 2 мм пенопласта для рукоделия (посмотрите в разделе рукоделия Wal*Mart или любой магазин снабжения). Сделайте радиальный надрез, чтобы центр круга. Поместите круг из пенопласта в углублении вспомогательного центра и отрегулируйте его так, чтобы он подходил. Используйте маркер, чтобы обозначить перекрытие, как в FCC08.

FCC08: После разметки круга из пенопласта сформировать конус надлежащего размера.

Удалить круг из пенопласта и разрежьте по отмеченной линии, удалив кусок пенопласта в форме пирога. Нанесите аэрозольный клей 3M #77 на одну сторону пенопласта, следуя инструкциям на баллончике. Затем прикрепите пенопласт к внутренней стороне конической выемки вспомогательного центр. Готовый центр показано в FCC09. FCC10 показывает вспомогательный центр в использовании, зацепляющий навершие орнамента.

FCC09: После прикрепите пенопласт к внутренней части конической выемки.

FCC10: Используемый вспомогательный центр, зацепляющий навершие орнамента.

Китайский производитель цанговых патронов, поставщик тисков для станков с ЧПУ

Все продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Державки

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Станочные тиски с ЧПУ

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Цанга , Цанговый патрон , Тиски станка с ЧПУ , Орех , Гаечный ключ , Вытяните шпильку
	Количество работников:	66
	Год основания:	2013-07-04
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется СГС

Pingyuan Haotian Machinery Co. , Ltd (HT-TOOLS Machinery) расположена на крупнейшей производственной базе аксессуаров для станков в Китае. У нас есть современное оборудование и сильная техническая команда в качестве поддержки. Постоянные инновации, честное и надежное сотрудничество и беспроигрышная философия бизнеса.

Мы специализируемся на поставке многих видов цанг, держателей инструментов C N C, гаек ER, гаечных ключей ER, параллельных блоков, тисков для станков, крепежных деталей зажимных инструментов, патронов, режущих инструментов C N C и других станков …

Просмотреть все

Доска объявлений

4 шт.

CCMT2021

Эмо 2019

Туяп Мактек Евразия

AMB in Stuggart

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мисс Тереза Вонг

* Сообщение:

Введите от 20 до 4000 символов.

TOP HEADLINES
