Описание

Куйбышевский завод координатно-расточных станков

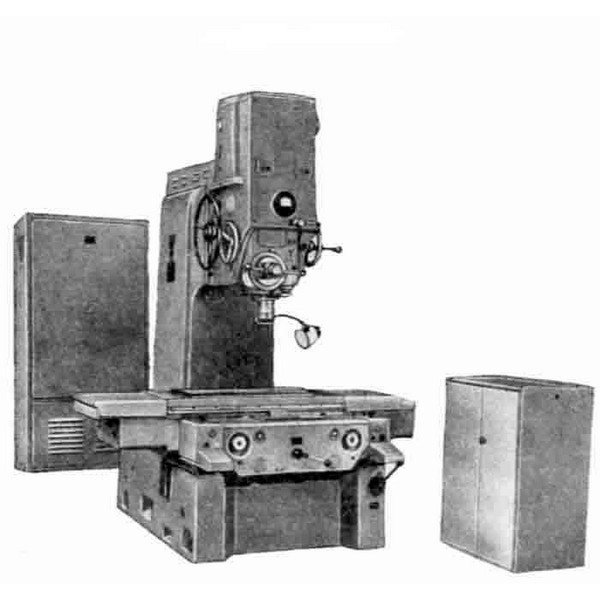

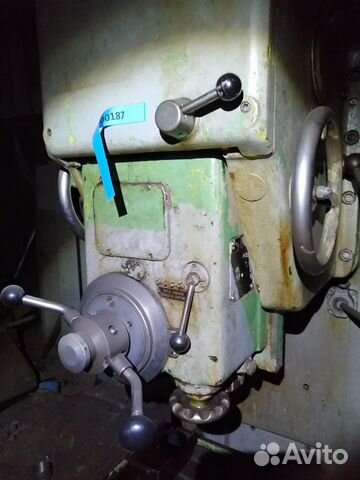

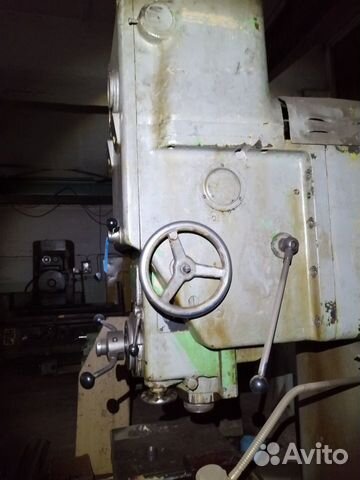

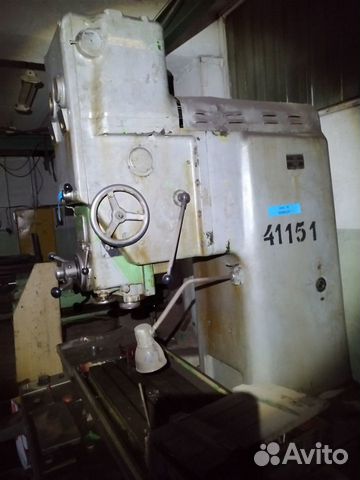

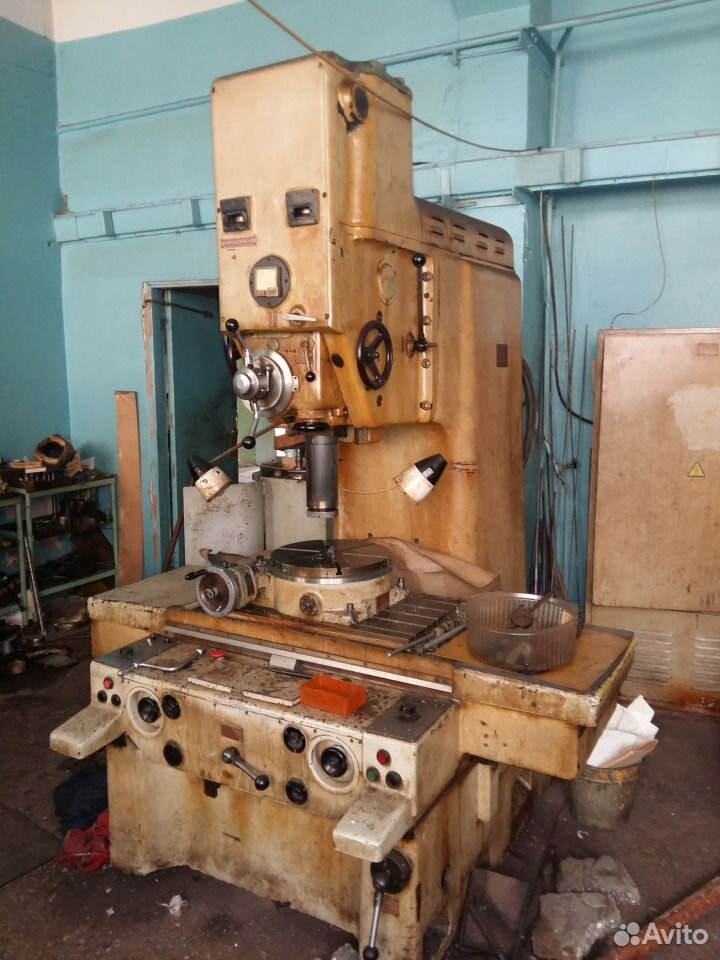

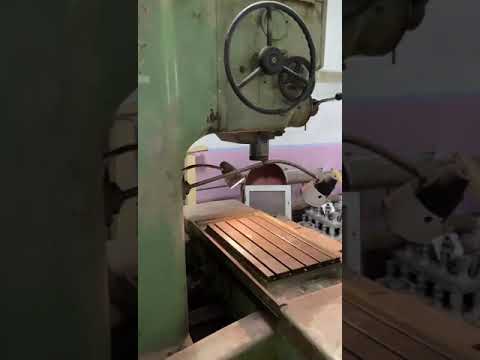

Координатно-расточной станок модели 2Е440А предназначен для обработки отверстии с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат.

Наряду с расточкой на станке могут выполняться сверление, легкое (чистовое) фрезерование, разметка и проверка линейных размеров, в частности межцентровых расстояний.

Применяя поставляемые со станком поворотные столы и другие принадлежности, можно производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей.

Станок пригоден как для работ в инструментальных цехах (обработка кондукторов и приспособлений), так и в производственных цехах для точной обработки деталей без специальной оснастки. Он оборудован оптическими экранными отсчетными устройствами, позволяющими отсчитывать целую и дробную части координатного размера.

В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат 0,004 мм.

Класс точности станка А по ГОСТ 8—71.

Оптическая система отсчета координат станка

Оптические устройства для отсчета продольных и поперечных перемещений состоят из следующих основных узлов: осветителей 1, стеклянных шкал 2, проекторов 3, экранов 4 (рис. 1, 2).

Отсчет величины перемещений стола и салазок производится по точным стеклянным шкалам с миллиметровыми делениями и нанесенными на шкалы цифрами. Шкала 2 продольных перемещений (рис. 1) связана со столом и вместе с ним перемещается относительно объектива проектора 3 оптического устройства, которое проецирует изображение шкалы на экран 4. Одновременно на экран проецируется изображение сетки спирального микрометра (вид А), по которой производится отсчет десятых долей миллиметра. Сотые доли миллиметра и микроны отсчитываются на том же экране по круговой шкале. Отсчет величины поперечных перемещений осуществляется по шкале 2 (рис. 2), которая закреплена на станине.

Объектив проектора 3 вместе с салазками перемещается вдоль шкалы 2. Изображение шкалы 2 проецируется на экран 4.

Коррекция достигается тем, что изображение штриха шкалы смещается на нужную величину благодаря покачиванию плоскопараллельных пластинок 5 (рис. 1 и 2), помещенных на выходе лучей из проекторов.

В каждой из систем отсчета плоскопараллельная пластина в оправе соединена общей осью с рычажком, находящимся в постоянном контакте с коррекционной линейкой. В зависимости от припиловки последней рычажок, а вместе с ним и оправка с плоскопараллельной пластинкой поворачиваются вокруг своей оси в ту или иную сторону. Поворот плоскопараллельной пластинки вызывает в поле зрения экрана смещение изображения штрихов масштабной линейки на требуемую величину. Смещению изображения штриха на экране на 0,001 мм соответствует подъем или опускание коррекционного рычажка на 0,2 мм. Для компенсации накопленной ошибки один из краев коррекционных линеек может подниматься или опускаться винтовыми упорами.

Вывертыванием винтов компенсируют плюсовую ошибку, ввертыванием — минусовую.

Внимание! При снятии и установке стола на станок следует коррекционный рычажок оттянуть поворотом маховичка.

Экраны 4 утоплены в пульте и закрываются крышкой. Здесь же располагается кнопка включения освещения экранов.

Установку изделия на заданные координаты можно (в зависимости от способа нанесения размеров на чертеже) производить двумя способами: «цепочкой» и «лесенкой». После закрепления изделия на столе станка ось шпинделя совмещается с базой, от которой в дальнейшем будут откладываться координаты будущих отверстий; включается освещение экранов; маховичком микронного отсчета нулевое деление круговой шкалы устанавливается против визирной стрелки; маховичком миллиметрового расхода устанавливается проекция ближайшего штриха в середину спирали, обозначенной 0, и записывается (запоминается) исходное положение.

Технические характеристики координатно-расточного станка 2Е440А
Основные данные
Рабочая поверхность стола (длина х ширина), мм710 х 400
Наименьшее расстояние от зеркала стола до торца шпинделя, мм158
Наибольший диаметр, мм:
– сверления по стали в сплошном материале25
– расточки, мм250
Наибольший конус закрепляемого инструментаМорзе 4
Число Т-образных пазов на столе5
Частота вращения шпинделя (бесступенчатое регулирование), об/мин50-2000
Подача на один оборот шпинделя (бесступенчатое регулирование), мм0,03-0,16
Величина быстрого перемещения стола и салазок, мм/мин1600
Скорость перемещения стола (салазок), мм/мин20-315
Масса обрабатываемого изделия при установке на столе станка, кг 320
Цена деления отсчетного растра установки координат, мм0,001
Привод, габарит и масса станка
Питающая электросеть:
– род токаПеременный
трехфазный
– частота тока, Гц50
– напряжение, В380
Тип автомата на вводеАК-63-3М
Номинальный ток расцепителя вводного автомата, А12,5
Электродвигатели:
главного привода:
– типП42-С1
– мощность, кВт4,5
– частота вращения, об/мин1800
перемещения салазок:
– типЭП-110/245М-С1
– мощность, кВт0,245
– частота вращения, об/мин3600
перемещения стола:
– типЭП-110/245М-С1
– мощность, кВт0,245
– частота вращения, об/мин3600
насоса охлаждения:
– типПА-22
– мощность, кВт0,125
– частота вращения, об/мин2800
Система смазки:
– тип насосаШестеренный
– производительность, л/мин1,6
– давление (рабочее), кгс/см25
– марка масла“Машинное С”
Система охлаждения:
– тип насосаПА-22М
– производительность, л/мин22
– емкость резервуара, л55
Габарит станка, включая ход стола и салазок (длина х ширина х высота), мм 2440 х 2195 х 2385
Масса станка (без электрошкафа и принадлежностей), кг3400
