Координатный стол своими руками, простой мастер-класс и советы

Для правильной эксплуатации сверлильного оборудования необходимо несколько дополнительных приспособлений, которые облегчат работу мастера и увеличат его эффективность. В частности, нужна специальная рабочая поверхность для оснащения станка, повышающая производительность устройства. Хороший координатный стол своими руками сделать не так уж и просто, однако это возможно. Опытный специалист соберет его, хорошо сэкономив деньги на покупке заводского оборудования.

Преимущества и недостатки самостоятельного изготовления

Координатный стол представляет собой дополнительную конструкцию к фрезерному, сверлильному металло- или деревообрабатывающему станку. Благодаря ему можно увеличить производительность оборудования, снизив трудоемкость процесса обработки деталей. Заготовка просто фиксируется на рабочей поверхности и может плавно перемещаться по заданной траектории.

Самодельные координатные столы имеют достоинства:

  • небольшие габариты;
  • простую конструктивную форму;
  • управляются механическим способом;
  • используются в кустарном производстве.

Их главное достоинство – экономия денежных средств. Изготовление такой конструкции с нуля обойдется гораздо дешевле, чем покупка заводского манипулятора. Конечно, есть и ряд сложностей при самостоятельном изготовлении. Нужен подходящий чертеж, в соответствии с которым будет задана требуемая траектория движения заготовки. Если чьих-то наработок нет, то придется создавать его самостоятельно, но любая погрешность при черчении схемы даст о себе знать во время работы. Кроме того, стол, сделанный своими руками, подойдет только для мелкого производства, так как простейшие самодельные механизмы изнашиваются гораздо быстрее фабричных.

Для серийного производства деталей и их обработки подойдет только заводская модель координатного стола.

Простая конструктивная форма Небольшие габариты Управление механическим способом
Экономия денежных средств

Выбор конструкции

При выборе конструкции нужно определиться с ее размерами. Если на координатный стол будет устанавливаться техника, обрабатывающая деталь, то его габариты должны быть учтены обязательно. Если он нужен для фиксации заготовки, то монтируется на станине сверлильного оборудования, а по ширине и длине составит около 35 х 35 см.

Различают столы и по типу крепления:

  1. При изготовлении координатного стола своими руками конструкция оснащается механическим креплением. Это наиболее простое решение с точки зрения реализации, но оно имеет ряд недостатков. Например, часто приводит к погрешностям при обработке, и есть риск деформации поверхности изделия.
  2. Вакуумный крепеж считается лучшим вариантом. С его помощью обеспечивается точное позиционирование заготовки на горизонтальной плоскости. При подаче воздушной струи в зазор между столешницей и обрабатываемой деталью меняется давление в этой области. Благодаря этому можно более качественно произвести обработку (без механических повреждений изделия).
  3. Крепление под весом заготовки подходит, если при использовании сверлильного станка нужно обработать тяжелые детали. За счет своей массы базируемое изделие остается на том же месте даже при сильном воздействии.

От количества степеней свободы зависит функциональность стола:

  1. Если она одна, то заготовку можно двигать только в одном направлении (это хороший вариант для обработки плоских изделий).
  2. При наличии двух степеней становится возможным перемещение заготовки по X и Y координатам.
  3. Если же их три, то движение детали может осуществляться вверх, вниз и по координате Z.

Если стол изготавливается для домашнего производства и обработки деталей, то использования двух степеней свободы более чем достаточно.

При изготовлении координатного стола своими руками важно определиться, для каких именно целей он будет использоваться. Параметры манипулятора подбираются в соответствии с габаритами, весом и формой будущих заготовок. Для работы с разными деталями из металла и дерева изготавливают сложный многофункциональный механизм. Обычно мастерам на дому хватает возможностей малогабаритного столика с механическим крепежом и двумя степенями свободы.

Механическое Вакуумное Крепление под весом заготовки

Материалы и механизмы конструктивных элементов

От материала изделия зависит долговечность конструкции и себестоимость. Следует сразу решить, каким будет стол – стальным, алюминиевым или чугунным. Второй важный шаг – определиться с механизмом управления. Следует также решить, каким должен быть привод – механическим или электрическим. Третий шаг – выбрать направляющие. Это повлияет на точность обработки заготовок.

Основание

Для основы берутся следующие материалы:

  1. Чугун. Дорогой, тяжелый материал в эксплуатации оказывается очень хрупким, поэтому при производстве сверлильного станка используется крайне редко.
  2. Сталь. Материал самый высокопрочный и долговечный. Главный его недостаток – это стоимость. Не каждый мастер сможет приобрести его.
  3. Алюминий. С легким и мягким материалом проще работать. Он не такой дорогой, как сталь. Но для изготовления крупногабаритного стола не подойдет, так как не выдержит тяжелый вес больших заготовок. Для создания мини-оборудования это – идеальный вариант.

Если мастер обрабатывает заготовки из металла, то лучше делать стол из стали или чугуна. Правда, стоит сразу оценить свои затраты: возможно, приобретение готового манипулятора обойдется дешевле, что дорогого железа. Для работы с деревом или пластиком подойдет алюминиевая столешница.

Чугун Сталь Алюминий

Привод

Привод – это механизм управления, с помощью которого координатный стол будет менять свое положение. Он бывает:

  1. Механическим. Его проще всего изготовить своими руками. Он позволяет существенно снизить себестоимость стола. За основу берется обычная винтовая или ременная передача – этого достаточно для налаживания мелкосерийного производства. Механика не способна обеспечить 100 % точность, и это ее однозначный недостаток.
  2. Электрическим. Гарантирует нулевую погрешность при выполнении рабочих операций, однако сделать его своими руками очень сложно. Часто встречается в заводских моделях столов. Если вблизи с рабочим местом нет собственного источника питания, этот вариант не подойдет.

В отдельную категорию координатных столов стоит отнести модели с ЧПУ (числовым программным управлением). Это высокотехнологичное оборудование, которое применяется крупными предприятиями для производства в огромных объемах. Их главные достоинства: хорошая производительность, а также полная или частичная автоматизация процесса. Недостатки: высокая стоимость, для некоторых деталей такой привод не подойдет.

Механический Электрический С ЧПУ

Направляющие

Точность обработки заготовки зависит от этих элементов, поэтому их нужно подобрать правильно. Из числа тех, которые можно сделать своими руками, выделяют следующие:

  1. Рельсовые. Направляющие прямоугольной формы считаются конструктивно более совершенными. При их использовании наблюдаются меньшие потери на трение и недопущение серьезных погрешностей. Есть возможность подключения системы подачи смазочных материалов.
  2. Цилиндрические. Применение направляющих округлой формы чревато большим нагревом из-за трения. Для станков так называемой малой категории они подходят, но придется смазывать все механизмы вручную.

Направляющие изготавливают с кареткой и подшипниковыми узлами. Использование подшипников скольжения обеспечит высокую точность обработки детали. Применение опоры вала качения уменьшит трение и продлит срок службы манипулятора.

Подшипник качения может привести к появлению заметного люфта, что снижает точность обработки заготовки.

Каретка – это блок направляющих (узел механизма), который непосредственно по ним перемещается. Она может предусматривать увеличенные размеры фланца, что позволяет крепить ее с нижней стороны стола. Если же его нет вообще, то каретку располагают сверху (резьбовым методом).

Рельсовые направляющие и каретка Цилиндрические

Устройство перемещения

Выбирая устройство перемещения, следует ответить на ряд вопросов:

  1. Какой должна быть скорость обработки.
  2. Какая точность позиционирования допустима при выполнении рабочих операций.
  3. Насколько производительное оборудование будет использоваться.

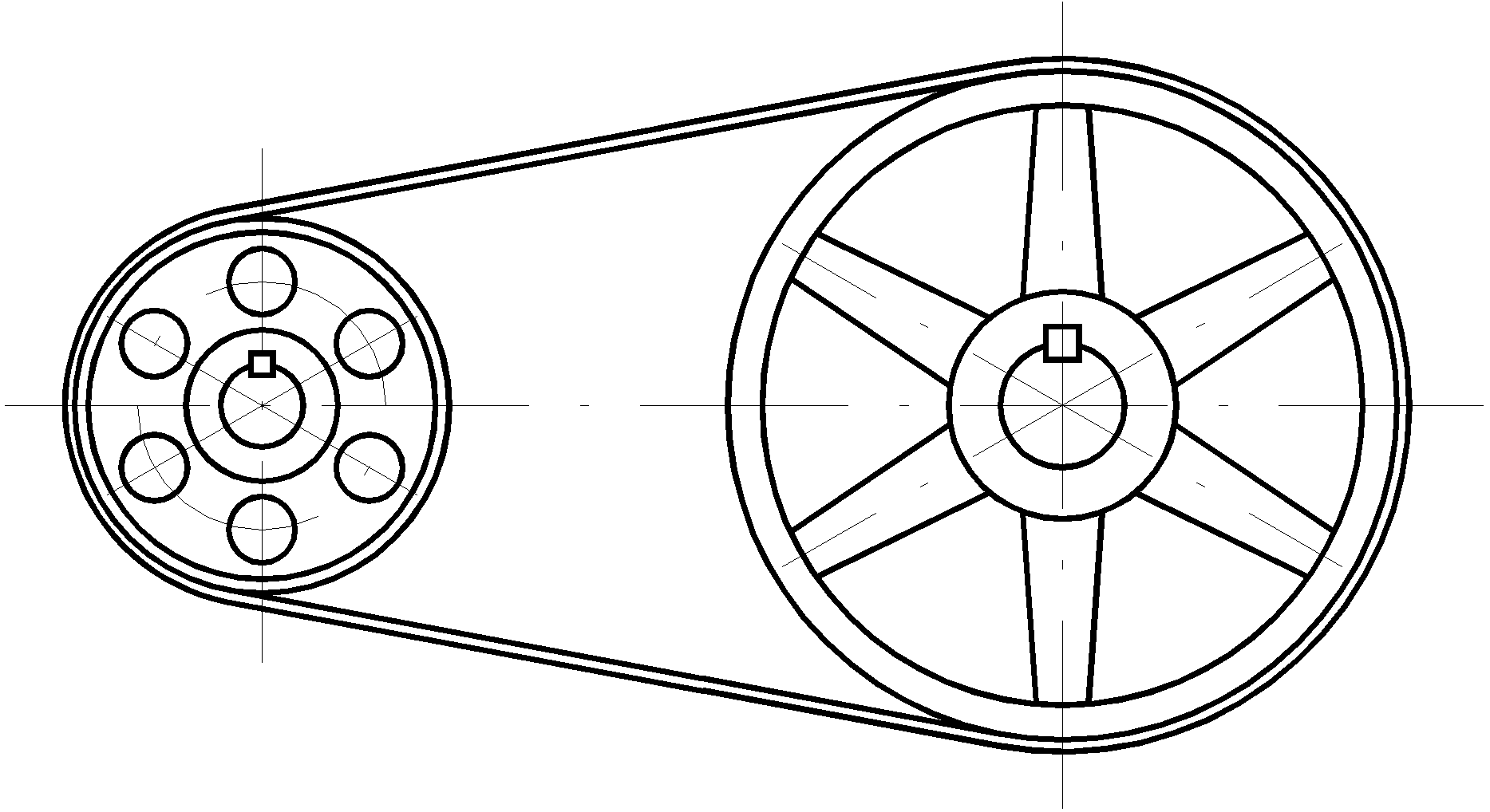

Ременное устройство перемещения применяется при изготовлении самодельных координатных столов чаще всего. По стоимости оно обходится выгодно, однако имеет ряд недостатков. Ремень достаточно быстро изнашивается, а также может растянуться в ходе эксплуатации. Кроме того, из-за его проскальзывания снижается точность работы подвижного элемента.

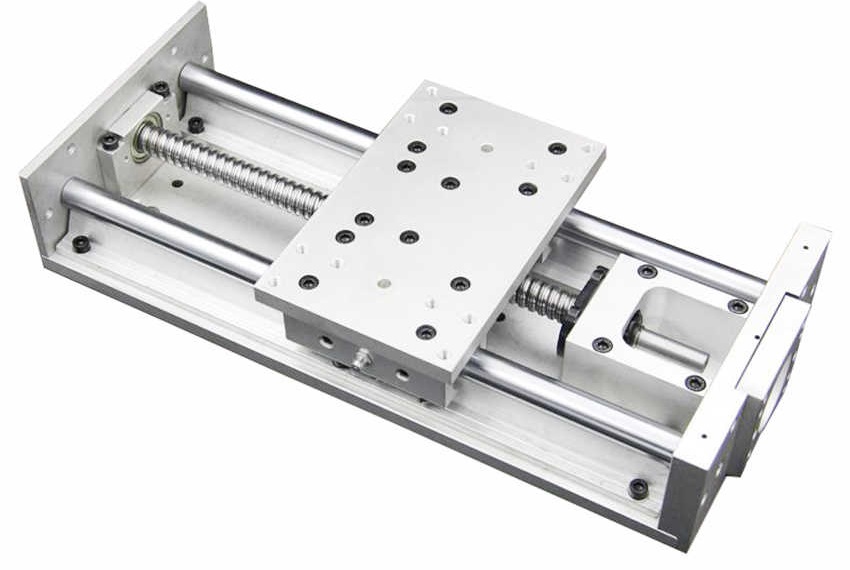

Шарико-винтовая передача – более долговечный и надежный вариант. Несмотря на малые габариты устройства, у него хорошая нагрузочная способность, а перемещение осуществляется равномерно и с большой точностью. Плавный и практически бесшумный ход, а также высокое качество обработки поверхностей – далеко не все преимущества ШВП. Однако у нее есть и некоторые минусы: высокая стоимость и ограничения в скорости вращения винта, если его длина составляет более 150 см.

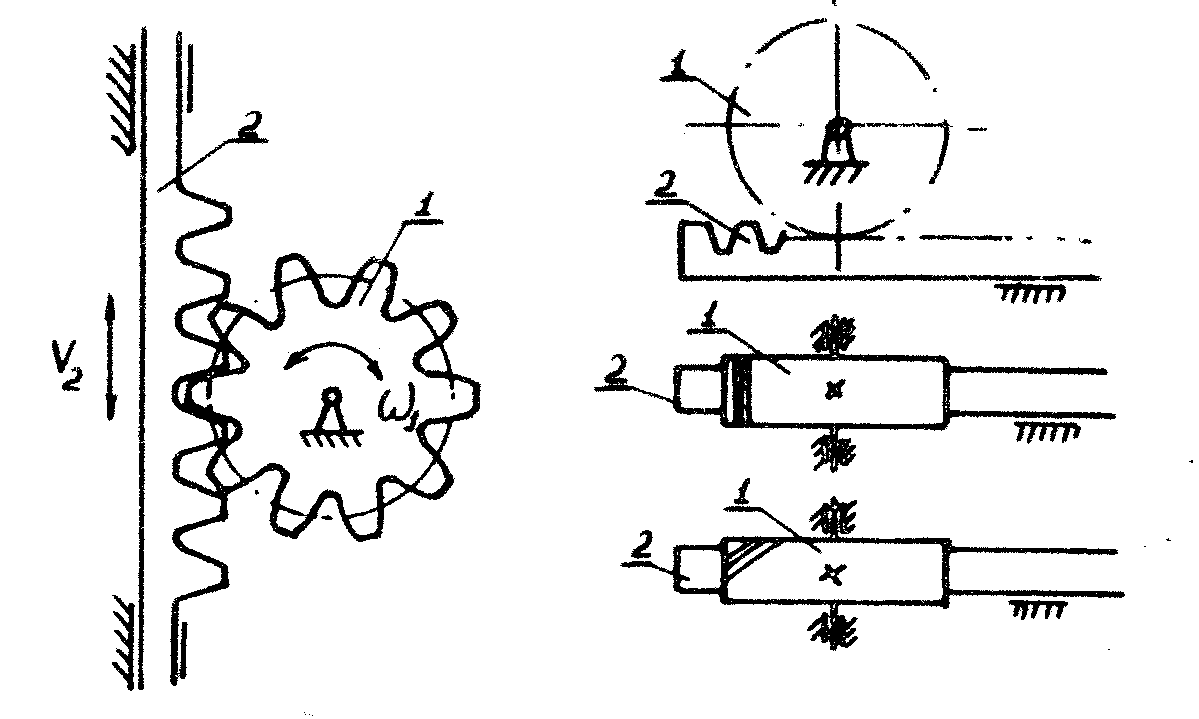

Зубчато-реечные устройства обеспечивают высокую скорость и точность проводимых работ, выдерживают большие нагрузки, легко поддаются монтажу и надежны в эксплуатации. Погрешность при передаче зубчатой рейки предельно низкая. Если их размер не подошел, то они проходят операцию подгонки.

Ременная передача Шарико-винтовая Зубчато-реечная

Пошаговый алгоритм изготовления бытового стола с механическим приводом

Чтобы изготовить координатный стол с самым простым, механическим приводом, необходимо следовать инструкции:

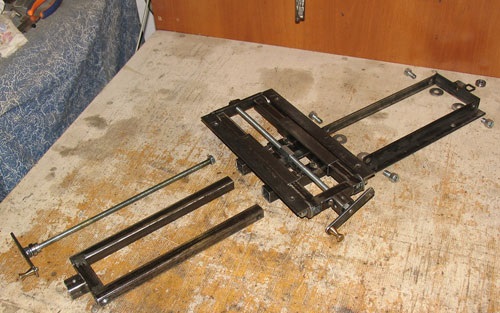

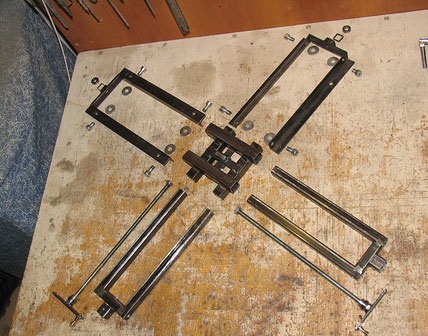

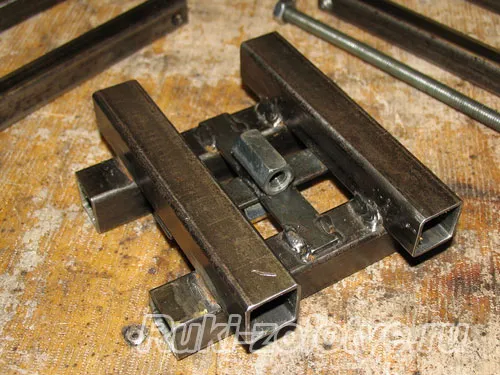

  1. Нужно изготовить центральный узел стола в виде крестовины из металлических профилей 20 х 20 см (толщиной 2 мм). Он должен обеспечивать устойчивость всей конструкции, поэтому все детали свариваются.
  2. На поверхности готовой крестовины собрать каретки с ходом 94 мм.
  3. Профили обработать напильником, после чего в него вставить гайки М10.
  4. На шпильках М10 произвести сборку рукояток с подшипниковым узлом.
  5. Далее следует сварить два П-образных основания из уголка, а затем собрать всю конструкцию на болтах, которые были вкручены в запрессованные ранее гайки.
  6. Все узлы, а также подвижные части протереть смазочным материалом.
  7. Собранный столик нужно прикрепить к станине сверлильного станка.

Чтобы смазанные элементы конструкции были защищены от попадания стружки или других отходов при обработке заготовки, между координатным столом и станком желательно проложить фанеру. Габариты готового манипулятора составят 35 х 35 см, а толщина изделия – 6,5 см. Желательно, чтобы полная длина направляющих была около 30 см.

Изготовить центральный узел стола в виде крестовины На поверхности готовой крестовины собрать каретки
Профили обработать напильником, вставить гайки На шпильках произвести сборку рукояток с подшипниковым узлом Сварить два П-образных основания из уголка Собрать всю конструкцию Все узлы, подвижные части протереть смазочным материалом Прикрепить к станине сверлильного станка

Видео

Координатный стол с тисками из уголка своими руками

Доброго времени суток, уважаемые самоделкины!
Эта статья будет интересна всем, у кого есть в мастерской сверлильный станок. Автор канала "Sek Austria" покажет, как он создал координатный столик с тисками, тем самым кардинально увеличив точность сверления и возможности станка.

Стол сделан из стального уголка и шпилек. Так же автор использовал старые планки губок от тисков и прижимной винт.

Инструменты, необходимые для изготовления столика.
1. Сварочный аппарат
2. Сверлильный станок
3. Болгарка с дисками
4. Мелочевка - молоток, щетки и т.д.

Устанавливать приспособление автор планирует на поворотный стол, да и собирать в любом случае нужно на ровной поверхности.

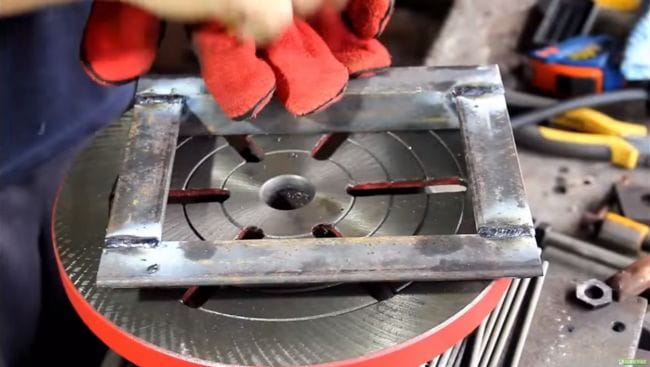

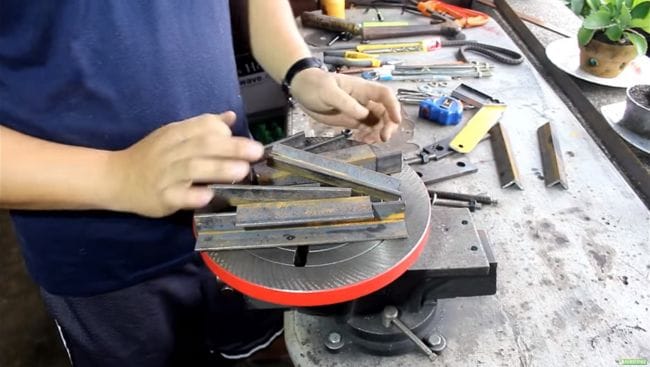

Для этого он уже нарезал заготовки из уголков.

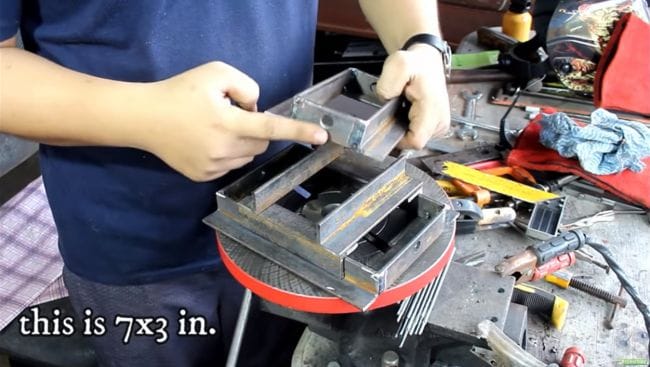

Теперь приступает к сборке основания, его размеры 8Х5 дюймов.

При сборке очень важно проверить прямоугольность всех углов. (Кстати, для таких вещей есть угловые магниты).

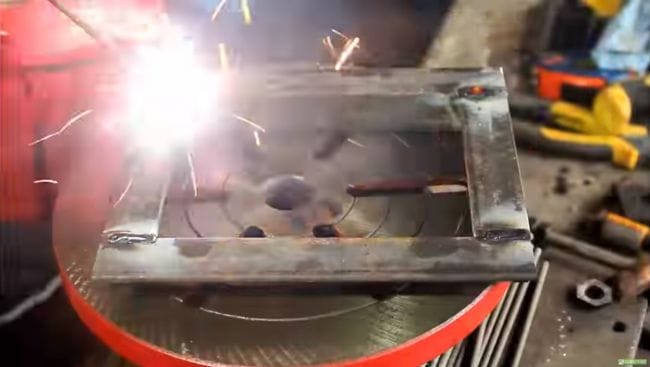

Проваривает все углы сваркой.

Повторяет с другой стороны.

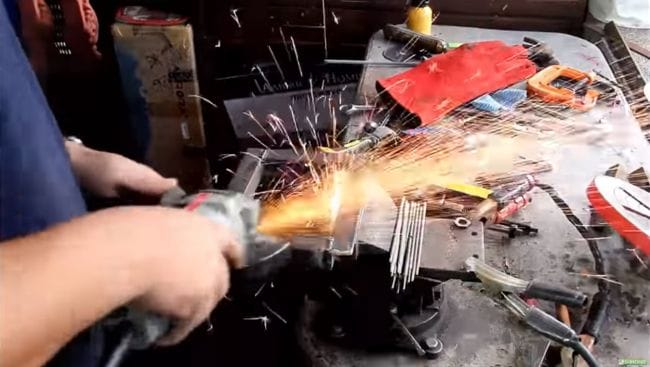

Затем тщательно зачищает швы болгаркой с зачистным диском.


Теперь пристраивает полозья для первой подвижной части, или оси. Что бы они скользили свободно, подкладывает кусочек бумажки.

На этих полозьях устанавливает поперечные "рельсы" для второй оси.


Вторая подвижная часть у него готова, для точной сварки приставляет ее на будущее место.


Проваривает первую каретку.

Все отлично скользит, и первая и вторая ось. Убирает верхнюю каретку.

Затем и нижнюю, заодно выбрасывая бумажку.

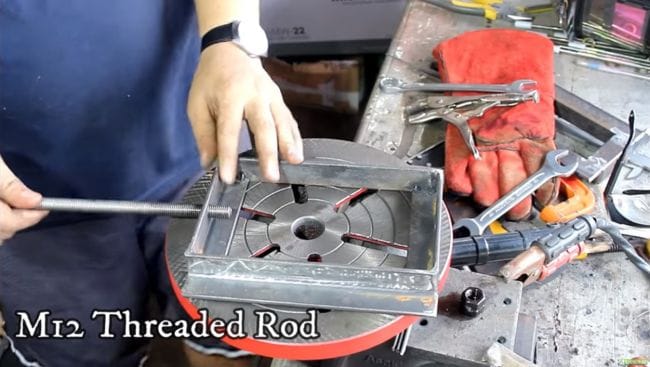

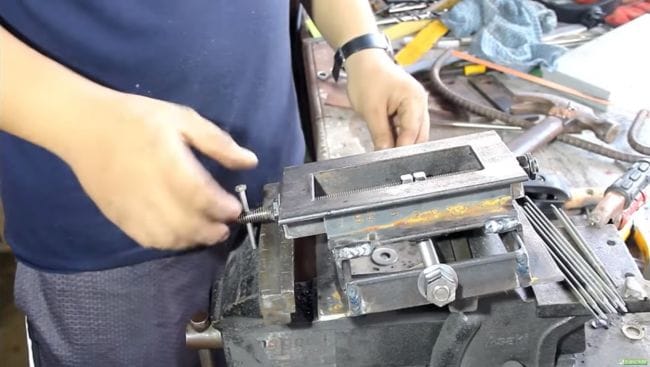

В основание устанавливает шпильку М12, она будет двигать нижнюю каретку.

Затем на шпильку накручивает две гайки, они будут двигать каретку.


Фиксирует один край шпильки двумя гайками и шайбой.

То же и с другой стороны.

Зажав основание в тисках, приваривает гайки к шпильке.

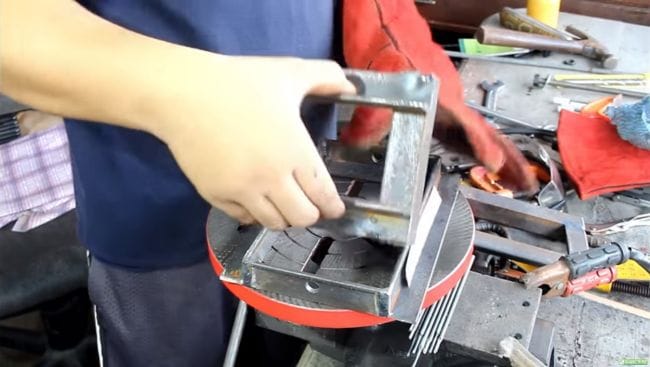

Устанавливает основание и посередине него ставит планку.

Совместив центр планки с гайками на шпильке сваривает их.

Теперь саму планку - приваривает к каретке.

С верхней кареткой практически такие же действия, только вверх ногами.
Установка планки, совмещение с кареткой.

Сварка. Сначала гайки, затем планка, периодически проверяет подвижность каретки.

Итак, обе подвижные каретки, или координатные оси установлены.

Теперь нужно сделать ручки. Для этого сверлит на концах шпилек отверстия.

Затем, слегка расплющив кончик подходящего по длине стержня, забивает его в гайку.

Вставив получившуюся ручку в отверстие шпильки, забивает и вторую гайку.


Обе крутилки на двух осях готовы.

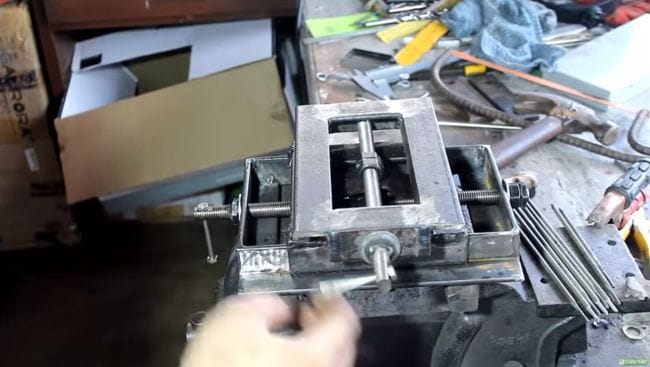

Пора сооружать на верхней каретке тиски. Начинает с уголков, в них уже просверлены отверстия для губок.

Устанавливает неподвижный уголок и приваривает к верхней каретке.

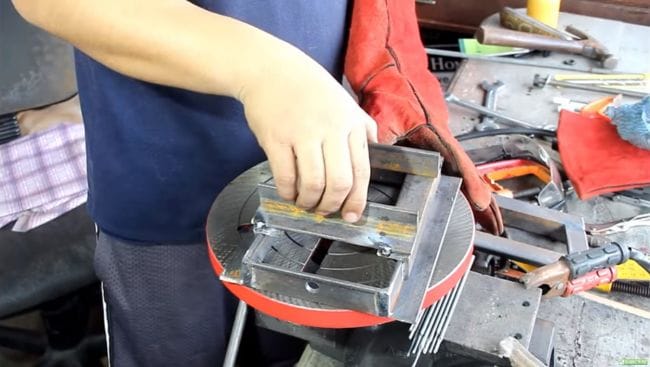

Второй, подвижный уголок, устанавливает на два маленьких, это будут его направляющие.

И приваривает подвижный к направляющим, заодно усиливает крепление неподвижного.

Вот такое крепление для губок получается.

Теперь нужно сделать прижимной винт, автор позаимствовал его у сломанной струбцины.

Надевает на конец винта уголок и гайку, зажимает его в тисках.

Гайку приваривает к винту, оставляя уголок свободно вращаться.

Соединяет при помощи сварки уголок прижимного винта и подвижное крепление губки.

Подвижное крепление губки.

Теперь приваривает гайку прижимного винта к каретке.

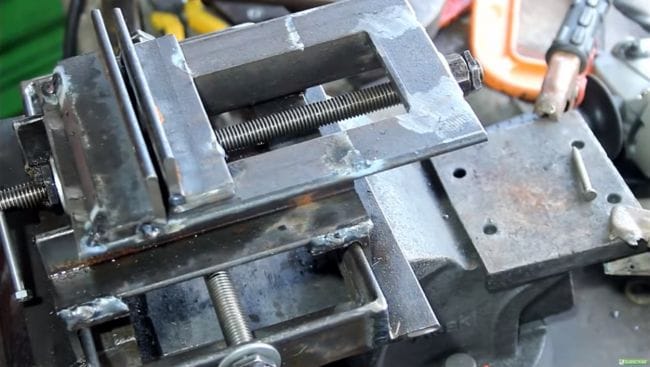

Механизм тисков готов!

Подготавливает губки к установке, старую насечку делает глубже при помощи болгарки. Неподвижная губка будет немного специфической формы.

Устанавливает их на свои места и стол полностью готов!

Можно испытывать столик, зажимает деталь отлично. И смещается по двум осям свободно и без люфтов.

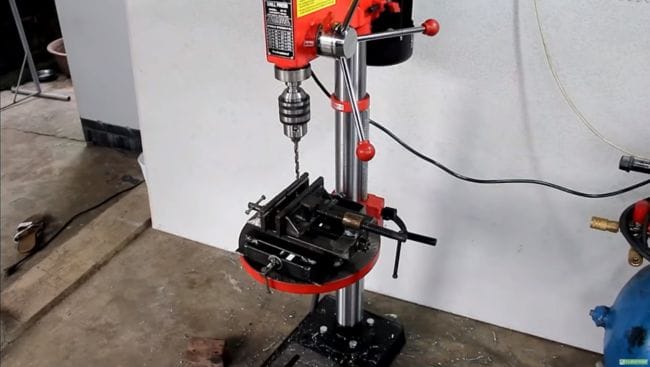

Устанавливает приспособление на вот такой сверлильный станок.

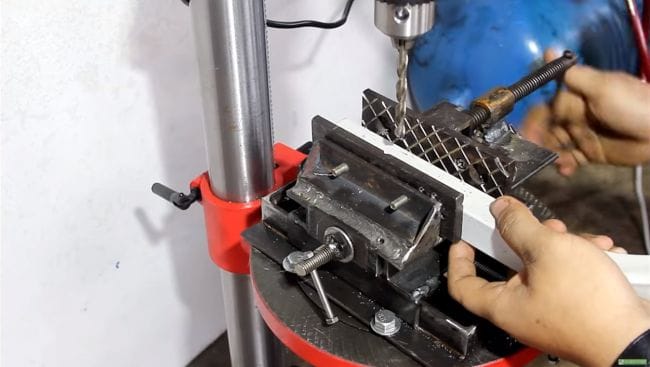

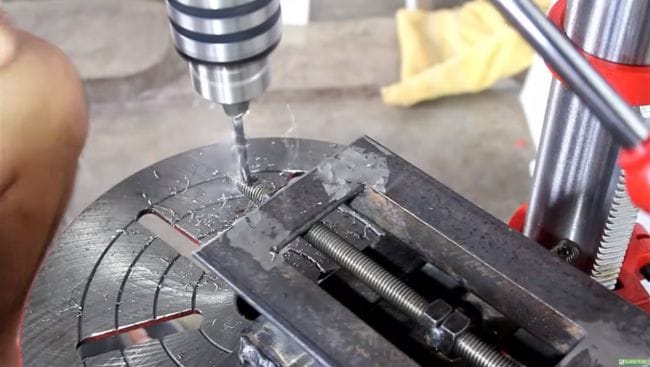

Зажимает заготовку и сверлит шесть отверстий. Линии ровные и по вертикали и горизонтали.

Теперь просто в линию на профильной трубе.


Спасибо автору за проделанный труд, и отличную идею для мастеров! Усовершенствования - это всегда хорошо!
Всем хорошего инструмента!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Координатный стол своими руками: чертежи, видео, фото

Качество обработки зачастую зависит от правильности расположения всех элементов конструкции. Правильно подобрать механизм согласно всем нормам и допускам достаточно сложно. Важным элементом конструкции оборудования по обработке металла можно назвать координатный стол. Он используется при обработке на сверлильном, фрезерном оборудовании для точного позиционирования заготовки во время ее обработки.

Самодельный координатный столСамодельный координатный стол Самодельный координатный стол

Определение оборудования

Координатный стол – манипулятор, который используется для крепления обрабатываемой заготовки. Существует несколько вариантов исполнения столов станка:

  1. вакуумный метод крепления – используется довольно редко из-за сложности конструкции;
  2. механический тип крепления прост в исполнении, сделать его можно своими руками достаточно быстро;
  3. крепление за счет веса заготовки. При использовании сверлильного станка могут подвергаться обработке заготовки большой массы. За счет своего веса базируемая деталь остается на месте даже при сильном воздействии.

Различают позиционирование с одной, двумя, тремя степенями свободы. Этот момент определяет то, что подача заготовки может проводится по трем разным координатам. При сверловке плоского изделия достаточно передвигать ее всего по одной горизонтальной плоскости.

Можно условно выделить два основных типа:

  1. Больших габаритов. Большой координатный стол создается с учетом того, что на него будет установлено само оборудование, а также заготовка.
  2. Координатный стол небольших габаритных размеров монтируется на станине оборудования.

Существует несколько механизмов управления, при помощи которых координатный стол изменяют свою позицию:

  1. Механический привод встречается довольно часто. Сделать его для сверлильного станка можно и своими руками для налаживания мелкосерийного производства.
  2. Электрический привод устанавливается для сверлильного станка довольно часто. Сделать его своими руками достаточно сложно, так как нужно выдерживать высокую точность при изготовлении. Для автоматического передвижения координатный стол должен иметь собственный источник питания.
  3. Еще отдельной группой можно назвать механизм, который работает от числового программного управления.

Сделать своими руками можно небольшой координатный стол с механическим приводом.

Производство самодельных вариантов исполнения

При изготовлении следует изначально выбрать материал изготовления:

  1. Чугун – дорогой, тяжелый, хрупкий материал. Его довольно редко используют при производстве сверлильного станка.
  2. Сталь – прочный, твердый, долговечный металл, который также имеет достаточно высокую стоимость. Сталь можно назвать наиболее привлекательным материалом.
  3. Алюминий – легкий, легкоплавкий, но дорогой и мягкий материал. Его достаточно просто использовать при изготовлении любых деталей для станка. Как правило, мини оборудование создается при использовании этого сплава.

Вышеприведенные материалы выбираются для полноценного или мини станка.

Изготовление направляющих

От правильности выбора направляющих зависит точность обработки. Своими руками можно сделать следующие конструкции:

  1. рельсовые;
  2. цилиндрические.

Их создают с кареткой и подшипниковыми узлами. Провести выбор направляющих можно в зависимости от типа привода. Для достижения наиболее высокой точности обработки используют подшипники скольжения. В случае использования подшипника качения существенно уменьшается трение и повышается срок службы устройства, но появляется существенный люфт, который уменьшает точность обработки.

Конструкция рельсовой направляющейКонструкция рельсовой направляющей

Конструкция рельсовой направляющей

Существует два типа каретки направляющей:

  1. с увеличенными размерами фланца, что позволяет крепить снизу стола;
  2. конструкция без фланца крепиться сверху при помощи резьбового метода.

Отметим тот момент, что самодельный вариант исполнения направляющей следует закрыть при помощи нержавеющей стали. Сталь с нержавеющим покрытием может выдержать воздействие повышенной влажности на протяжении долгого времени.

Типы привода

При создании маленького станка зачастую устанавливают координатный стол с механической подачей. Однако существует достаточно много типов привода, выбор которых проводится по следующим признакам:

  1. скорость обработки;
  2. точность позиционирования;
  3. производительность оборудования.

В большинстве случаев выбирают электрический привод, при создании которого устанавливается двигатель.

Суть работы этого механизма заключается в преобразовании вращения в возвратно-поступательное движение. Выделяют нижеприведенные типы передач для рассматриваемой конструкции:

  1. ременные;
  2. шарико-винтовые;
  3. зубчато-реечные.

При создании привода зачастую выбирают ременную передачу. Самодельный механизм ременного типа обходится дешевле других, однако ремень быстро изнашивается и растягивается. Также проскальзывание ремня определяет малую точность работы подвижного элемента. Все элементы координатного стала соединяются между собой сварным методом. При этом используется и резьбовой метод соединения определенных деталей.

Шариково-винтовая параШариково-винтовая пара

Шариково-винтовая пара

В заключение следует отметить тот момент, что самодельная конструкция подходит исключительно для оборудования бытового применения, так как достигнуть той точности, которой обладают промышленные модели, практически не возможно.

Координатный стол для сверлильного станка своими руками

Большое значение при эксплуатации сверлильного оборудования имеют дополнительные приспособления, делающие работу оператора более удобной и эффективной. Так, координатный стол, используемый для оснащения сверлильного станка, значительно повышает производительность устройства и точность выполняемой обработки. Это приспособление можно приобрести в готовом виде или сделать своими руками.

Радиально-сверлильный станок TDR-20 с координатным столом

Назначение и виды

По сути, координатный стол – это подвижная металлическая платформа, на поверхности которой крепится обрабатываемая на станке заготовка. Возможны различные способы такой фиксации:

  • при помощи механических приспособлений;
  • посредством вакуума;
  • за счет собственного веса массивных деталей.

Механический двухкоординатный стол, закрепленный в штатных пазах рабочей поверхности сверлильного станка

В зависимости от своих функциональных возможностей координатные столы для сверлильных станков могут обладать двумя или тремя степенями свободы. Так, отдельные модели могут перемещаться только в горизонтальной плоскости (оси X и Y), а более технологичные – совершать еще и вертикальные перемещения (ось Z). Столы первого типа используются при обработке плоских деталей, а устройствами с возможностью вертикального перемещения оснащают сверлильные станки, на которых выполняется обработка деталей со сложной конфигурацией.

На крупных промышленных предприятиях, где производится обработка крупногабаритных деталей, часто используются длинные координатные площадки, на которые благодаря наличию в их конструкции специального установочного каркаса может устанавливаться как обрабатываемая деталь, так и сверлильный оборудование. Большая же часть моделей монтируется на самом станке или на поверхности рабочего верстака.

За передвижение координатного стола могут отвечать различные виды приводов:

  • механический;
  • электрический;
  • оснащенный системой ЧПУ.

Координатный стол с электроприводами

Характеристики снования

Столы координатного типа, которыми оснащают сверлильные станки, могут изготавливаться с основаниями, выполненными из различных материалов:

  • чугуна;
  • стали;
  • легких сплавов на основе алюминия.

Столы с основанием из алюминиевой конструкции не рассчитаны на большие нагрузки, поэтому они используются для оснащения сверлильных станков, на которых обрабатываются детали из мягких материалов (дерево, пластик). Достоинствами приспособлений, рама которых выполнена из алюминиевого профиля, являются:

  • небольшой вес;
  • простота монтажа;
  • доступная стоимость.

Стол координатный PROXXON-MICROMOT из высокопрочного алюминиевого сплава для настольного сверлильного станка

Такой стол благодаря простоте его конструкции и доступности материалов изготовления несложно сделать своими руками. Если же нет желания использовать в работе на станке самодельное устройство, можно приобрести готовый комплект для его сборки, которые производят многие компании.

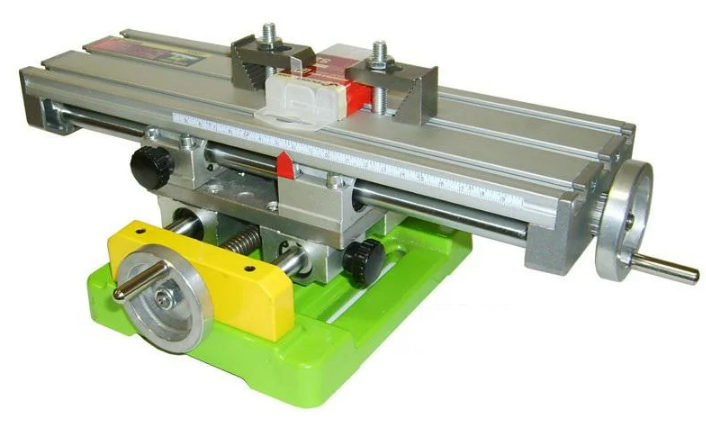

Промышленные координатные столы для сверлильных станков, эксплуатируемые наиболее интенсивно и испытывающие при работе значительные нагрузки, производятся с основаниями из литого чугуна.

Чугунный крестовой стол для промышленного сверлильного станка

Как серийные, так и самодельные столы координатного типа могут быть изготовлены на базе стальных сварных рам, которые демонстрируют высокую надежность. При изготовлении такой рамы своими руками следует иметь в виду, что сварные соединения плохо переносят вибрационные нагрузки, поэтому в готовой конструкции необходимо по максимуму избавиться от внутренних напряжений. Это достигается с помощью соответствующей термообработки (отпуск).

Координатные столы в зависимости от их назначения могут быть выполнены по двум конструктивным схемам:

  • крестовой;
  • портальной.

Столами, сделанными по первой схеме, оснащаются универсальные сверлильные станки, на которых обрабатываются детали сложной конфигурации. Конструктивные особенности таких устройств позволяют получить доступ к обрабатываемой заготовке с трех сторон. Столами портального типа оснащаются станки, на которых выполняется сверление отверстий в листовых заготовках.

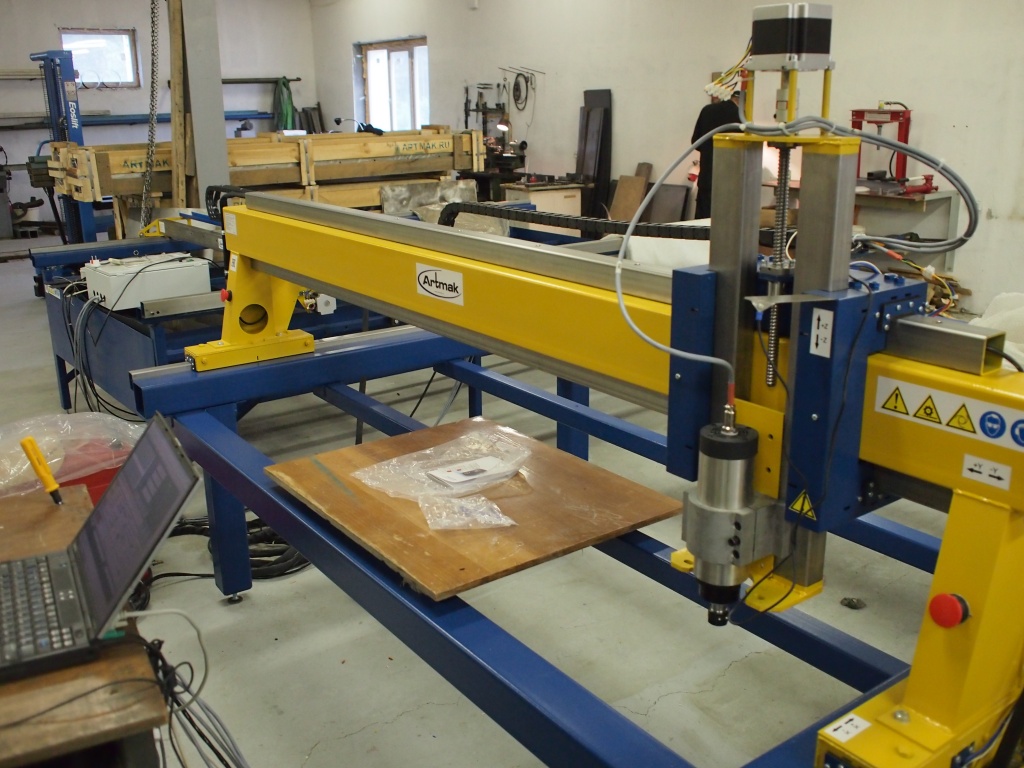

Портальный 3-х координатный стол с ЧПУ

Направляющие

Направляющие, по которым перемещается координатный стол, являются важным элементом его конструкции, так как от их качества и конструктивных особенностей зависит не только плавность перемещения детали, но и точность ее обработки. Как в серийных моделях, так и в самодельных координатных столах направляющие могут быть рельсового или цилиндрического типа.

Плавность и точность перемещения по направляющим обеспечивают надстроенная каретка и подшипниковые узлы. В тех случаях, когда от координатного стола требуется повышенная точность передвижения, в его направляющих используют подшипники скольжения, так как подшипники качения создают значительный люфт в опорах, хотя и уменьшают силу трения более эффективно.

Устройство подшипникового узла

Направляющие для координатных столов в зависимости от типа каретки бывают:

  • оснащенными увеличенным фланцем, используемым для крепления конструкции к нижней части стола;
  • бесфланцевыми, которые крепятся обычным способом.

Направляющая типа «ласточкин хвост»

Механизмы для передачи движения

На простейших моделях серийных сверлильных станков и на оборудовании, которое изготовлено своими руками, устанавливаются преимущественно координатные столы, которые приводятся в действие механическим способом. В том случае, если от сверлильного станка требуются высокая точность и производительность обработки, на нем устанавливают столы, приводимые в движение посредством электрических двигателей.

В приводах координатных столов используют три типа передач:

  • на основе зубчатых колес и реек;
  • на основе ременных механизмов;
  • шарико-винтовые.

Косозубая зубчато-реечная передача обеспечивает точность позиционирования

На выбор типа передачи влияет ряд параметров:

  • скорость, с которой должен перемещаться стол и закрепленная на нем заготовка;
  • мощность используемого электродвигателя;
  • требования к точности обработки деталей.

Высокую точность перемещения обеспечивает шарико-винтовая передача, которая также обладает и рядом других достоинств:

  • очень незначительный люфт;
  • плавность перемещения;
  • бесшумность работы;
  • устойчивость по отношению к значительным нагрузкам.

Шарико-винтовая передача в высокоточном координатном столе

Минусами передачи данного типа являются невозможность обеспечить высокую скорость перемещения стола и значительная стоимость такого механизма.

Чтобы удешевить стоимость изготавливаемого своими руками координатного стола для сверлильного станка, можно оснастить его приводом на основе обычной винтовой передачи. Однако в таком случае необходимо позаботиться о том, чтобы передаточный винтовой механизм как можно чаще смазывался.

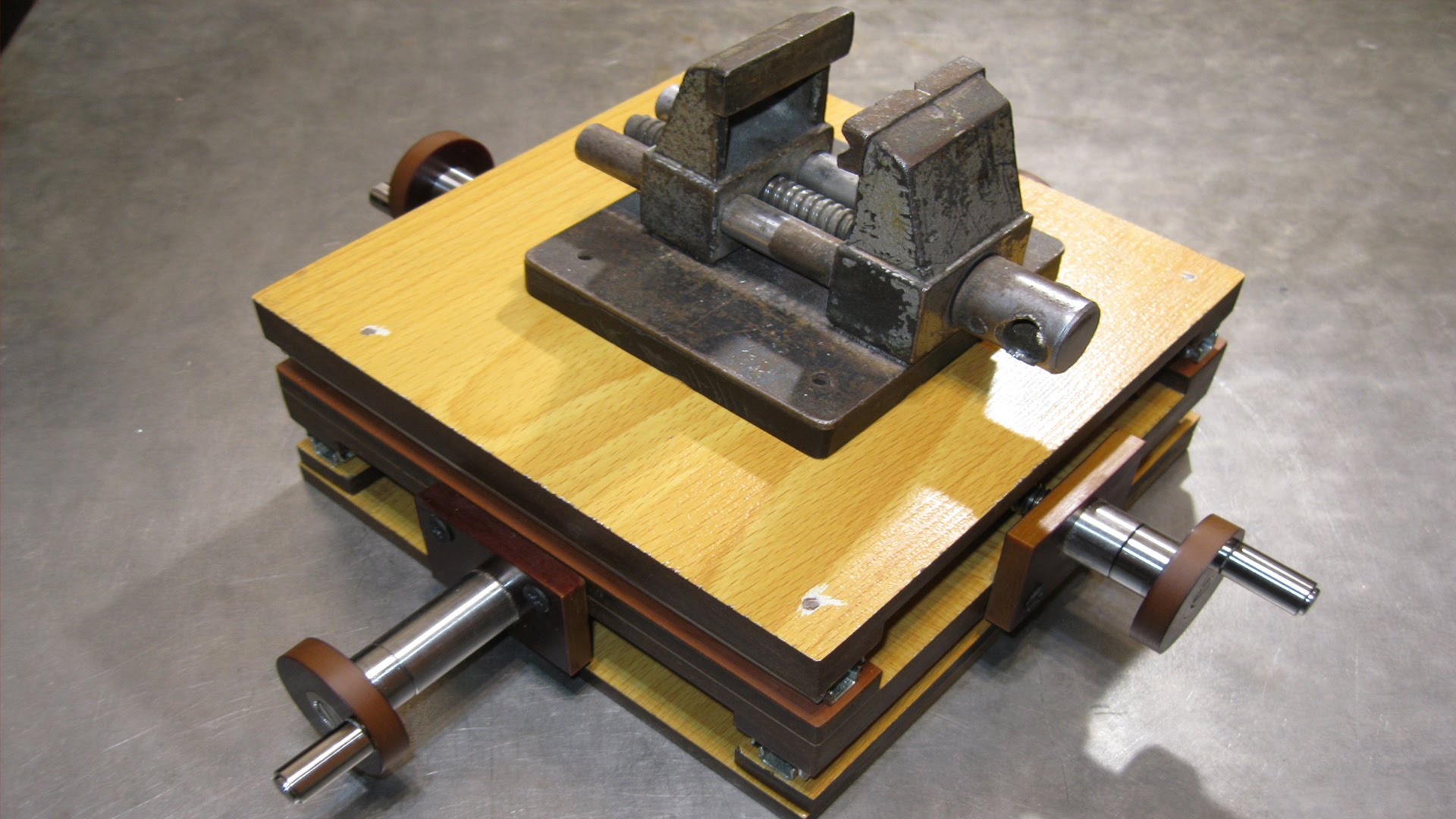

Самодельный координатный стол с винтовыми передачами и цилиндрическими направляющими

Бюджетным вариантом также является использование привода перемещения координатного стола, выполненного на базе ременной передачи. Устанавливая такой привод на координатный стол, изготовленный своими руками, следует учитывать минусы его использования:

  • быстрый износ ремней;
  • растяжение ремней в процессе эксплуатации;
  • повышенный риск обрыва ремня при повышенных нагрузках;
  • невысокая точность.

Точность и высокую скорость перемещения обеспечивают приводы координатного стола, выполненные на базе зубчато-реечной передачи. Между тем, используя такой привод, следует быть готовым к тому, что в элементах его механизма образуется люфт после определенного периода активной эксплуатации.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

чертежи, видео Координатный стол для сверлильного станка

Девайс от Виктора Travelller - координатный столик для сверлильного станка. Как я понял из описания, он может выполнять две функции. Во-первых, с ним не надо больше переставлять тиски откручивая и закручивая гайки, что несколько напрягает)))). А во-вторых, заменив сверло на твердосплавную фрезу и постепенно подавая заготовку под инструмент, можно фрезеровать в металле пазы различной формы. Но об этом попозже, сначала об устройстве.

Параметры столика:

  • Длина 350 мм
  • ширина 350 мм
  • толщина - 65 мм.
  • Полная длина направляющих 300мм.
  • Точность около 0,1 мм
  • Ход каждой каретки 94мм. (С этими геометрическими параметрами можно было и 105мм,но лень было отпиливать шайбы)
  • Грузоподъемность до 15 кг (хотя, этот параметр больше лимитируется самим столиком сверлилки)

Для изготовления стоика потребовались конструкционные износостойкие инструментальных профилей марок Ст1-Ст-3 (можно и хуже), Использовался профиль 20х20 толщиной 2 мм. аналогичный крепеж, и подшипники.

"Взрыв-схема":

Центральный узел всего стола - это крестовина. Всё Остальные детали можно сделать почти тяп-ляп, но с ней надо постараться, ибо если ее перекосит, тогда весь стол накроется. Желательно пользоваться сваркой (например, точечной).

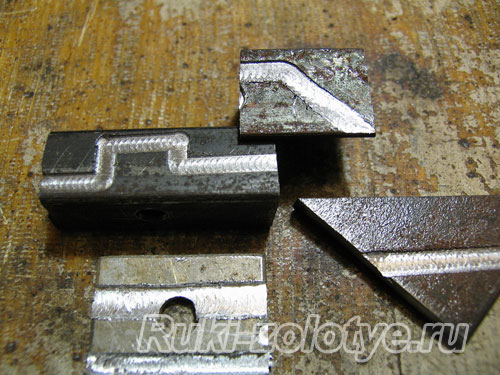

На пользуясь уже сваренной крестовиной в качестве шаблона, собираем каретки, которые представляют собой П-образные детали.

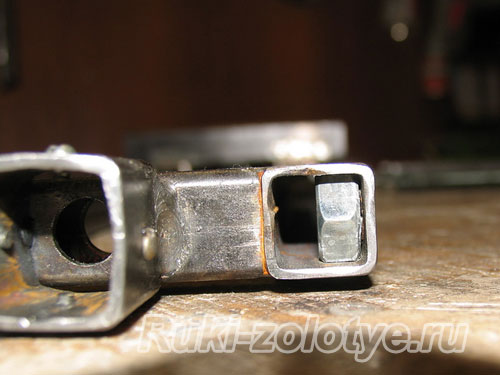

В профиль, после небольшой доработки напильником, вставляются гайки М10.

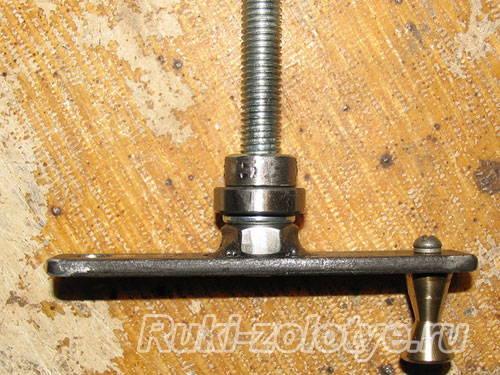

На шпильках М10 собираем рукоятки с подшипниковым узлом.

Из уголка свариваем П-образные основания. Собираем всю схему на болтах, вкрученных в запрессованные ранее гайки.

Шпильки натягиваются между подшипниками с помощью гаек, что позволяет убрать зазоры в подшипниках, а заодно и зазоры в парах винт-гайка. При этом когда вся схема стягивается к центру удаляются люфты вертикальные.

Последовательность крепления узлов с подшипниками схематически представлена следующим образом.

В сборе столик выглядит вот так. Все узлы и подвижные части следует хорошенько смазать.

Собранный столик крепим к станине сверлильного станка,
а на него (через фанерную прокладку - можно обойтись и без нее) тиски. Фанерка, кстати, будет защищать смазанные элементы от попадания в них стружки.

Теперь поговорим о возможностях данного устройства. Во-первых, при сверлении деталей не надо перекручивать тиски с места на место, достаточно покрутить ручки.

Во-вторых, вращая ручки под нагрузкой можно производить фрезерование металлических деталей, в том числе и по достаточно сложной траектории.

Вот еще один примерчики фрезерования. За один проход можно снимать до миллиметра материала.

В третьих, такой модернизированный станок может испольщоваться для токарных работ. Резец фиксируется в тисках, а заготовка вращается в патроне.

В общем, затратив сравнительно немного времени и денет, мы можем получить на выходе отличный, многофункциональный девайс, значительно расширяющий возможности сверлильного станка

Большое значение при эксплуатации сверлильного оборудования имеют дополнительные приспособления, делающие работу оператора более удобной и эффективной. Так, координатный стол, используемый для оснащения сверлильного станка, значительно повышает производительность устройства и точность выполняемой обработки. Это приспособление можно приобрести в готовом виде или сделать своими руками.

Назначение и виды

По сути, координатный стол – это подвижная металлическая платформа, на поверхности которой крепится обрабатываемая на станке заготовка. Возможны различные способы такой фиксации:

  • при помощи механических приспособлений;
  • посредством вакуума;
  • за счет собственного веса массивных деталей.

В зависимости от своих функциональных возможностей координатные могут обладать двумя или тремя степенями свободы. Так, отдельные модели могут перемещаться только в горизонтальной плоскости (оси X и Y), а более технологичные – совершать еще и вертикальные перемещения (ось Z). Столы первого типа используются при обработке плоских деталей, а устройствами с возможностью вертикального перемещения оснащают сверлильные станки, на которых выполняется обработка деталей с

HTML-таблиц


Таблицы

HTML позволяют веб-разработчикам упорядочивать данные в строки и столбцы.


Пример

Компания Контакт Страна
Альфредс Футтеркисте Мария Андерс Германия
Коммерческий центр Moctezuma Франциско Чанг Мексика
Эрнст Гендель Роланд Мендель Австрия
Island Trading Хелен Беннет Великобритания
Винные погреба Смеющегося Вакха Йоши Таннамури Канада
Magazzini Alimentari Riuniti Джованни Ровелли Италия
Попробуй сам "

Определите таблицу HTML

Тег

определяет таблицу HTML.

Каждая строка таблицы определяется тегом

. Каждый заголовок таблицы определяется тегом














. Каждые данные / ячейка таблицы определяются с помощью а тег.

По умолчанию текст в

элементах выделены жирным шрифтом и по центру.

По умолчанию текст в

элементах являются обычными и выровнены по левому краю.

Пример

Простая таблица HTML:

<таблица>

Имя Фамилия Возраст
Джилл Смит 50
Ева Джексон 94

Попробуй сам "

Примечание: Элементы являются контейнерами данных таблицы.
Они могут содержать всевозможные элементы HTML; текст, изображения, списки, другие таблицы и т. д.



Таблица

HTML - Добавить границу

Чтобы добавить границу к таблице, используйте свойство CSS border :

Не забудьте определить границы как для таблицы, так и для ячеек таблицы.


Таблица HTML - Свернутые границы

Чтобы границы сжимались в одну границу, добавьте CSS border-collapse недвижимость:

Пример

table, th, td {
border: 1px сплошной черный;
граница-коллапс: коллапс;
}

Попробуй сам "

Таблица HTML - Добавить заполнение ячейки

Заполнение ячеек указывает расстояние между содержимым ячейки и ее границами.

Если вы не укажете заполнение, ячейки таблицы будут отображаться без заполнения.

Чтобы установить отступ, используйте свойство заполнения CSS :


Таблица HTML - заголовки по левому краю

По умолчанию заголовки таблиц выделяются жирным шрифтом и выравниваются по центру.

Чтобы выровнять заголовки таблицы по левому краю, используйте свойство CSS text-align :


Таблица HTML - Добавить интервал между границами

Расстояние между границами определяет расстояние между ячейками.

Чтобы установить интервал границ для таблицы, используйте свойство CSS border-spacing :

Примечание: Если таблица имеет свернутые границы, border-spacing не действует.


Таблица HTML - ячейка, охватывающая множество столбцов

Чтобы ячейка занимала более одного столбца, используйте атрибут colspan :

Пример

<таблица>

Имя
Телефон


Билл Гейтс
55577854
55577855

Попробуй сам "

Таблица HTML - ячейка, занимающая много строк

Чтобы сделать ячейку более одной строки, используйте атрибут rowspan :

Пример













Имя: Билл Гейтс
Телефон: 55577854
55577855

Попробуй сам "

HTML-таблица - добавить заголовок

Чтобы добавить заголовок к таблице, используйте тег :

Пример














Ежемесячная экономия
Месяц Экономия
Январь < / td>
100 долларов США
февраль 50 долларов США

Попробуй сам "

Примечание: Тег должен быть вставлен сразу после тега

.


Особый стиль для одного стола

Чтобы определить специальный стиль для одной конкретной таблицы, добавьте id атрибут к таблице:

Пример

<таблица>











Имя Фамилия Возраст
Ева Джексон 94

Теперь вы можете определить специальный стиль для этой таблицы:

# t01 {
ширина: 100%;
цвет фона: # f1f1c1;
}

Попробуй сам "

И добавьте еще стилей:

# t01 tr: nth-child (четный) {
цвет фона: #eee;
}
# t01 tr: nth-child (нечетный) {
цвет фона: #fff;
}
# t01 th {
цвет: белый;
цвет фона: черный;
}

Попробуй сам "

Краткое содержание главы

  • Используйте элемент HTML для определения таблицы
  • Используйте элемент HTML
  • , чтобы определить строку таблицы
  • Используйте элемент HTML
  • для определения данных таблицы
  • Используйте элемент HTML
  • для определения заголовка таблицы
  • Используйте элемент HTML
  • для определения заголовка таблицы
  • Используйте свойство CSS border , чтобы определить границу
  • Используйте свойство CSS border-collapse , чтобы свернуть границы ячеек
  • Используйте свойство CSS padding , чтобы добавить отступ к ячейкам
  • Используйте свойство CSS text-align для выравнивания текста ячейки
  • Используйте свойство CSS border-spacing , чтобы установить интервал между ячейками
  • Используйте атрибут colspan , чтобы ячейка охватывала несколько столбцов
  • Используйте атрибут rowspan , чтобы ячейка занимала много строк
  • Используйте атрибут id , чтобы однозначно определить одну таблицу

  • Упражнения HTML


    HTML-теги таблиц

    Тег Описание
    <таблица> Определяет таблицу
    Определяет ячейку заголовка в таблице
    Определяет строку в таблице
    Определяет ячейку в таблице
    <заголовок> Определяет заголовок таблицы
    Задает группу из одного или нескольких столбцов в таблице для форматирования.
    Задает свойства столбца для каждого столбца в элементе
    Группирует содержимое заголовка в таблицу
    <тело> Группирует содержимое тела в таблицу
    <фут> Группирует содержимое нижнего колонтитула в таблице

    .

    HTML Учебник

    HTML - это стандартный язык разметки для веб-страниц.

    С помощью HTML вы можете создать свой собственный веб-сайт.

    Это руководство соответствует последнему стандарту HTML5.

    HTML легко выучить - вам понравится!

    Начните изучать HTML прямо сейчас »

    Простое обучение с помощью HTML «Попробуйте сами»

    С помощью нашего редактора «Попробуйте сами» вы можете редактировать HTML-код и просматривать результат:

    Пример




    Название страницы

    Это заголовок


    Это абзац.


    Попробуй сам "

    Щелкните кнопку «Попробуйте сами», чтобы увидеть, как это работает.


    Примеры HTML

    В этом руководстве по HTML вы найдете более 200 примеров. С нашим онлайн Редактор «Попробуй сам», каждый пример можно отредактировать и протестировать самостоятельно!

    Перейти к примерам HTML!



    Упражнения HTML

    Это руководство по HTML также содержит около 100 упражнений по HTML.

    Проверьте себя упражнениями

    упражнение:

    Добавьте «всплывающую подсказку» к абзацу ниже с текстом «О W3Schools».

    W3Schools - это сайт веб-разработчиков.


    Отправить ответ »

    Начало упражнения


    HTML-викторина

    Проверьте свои навыки HTML с помощью нашей викторины по HTML!

    Начать HTML-викторину!


    Ссылки HTML

    На W3Schools вы найдете полные ссылки на элементы HTML, атрибуты, события, названия цветов, сущности, наборы символов, кодировка URL, языковые коды, сообщения HTTP, поддержка браузера и многое другое:


    Экзамен

    HTML - получите свой диплом!

    W3Schools Certification

    Интернет-сертификация W3Schools

    Идеальное решение для профессионалов, которым необходимо совмещать работу, семью и карьеру.

    Уже выдано более 25 000 сертификатов!

    Получите сертификат »

    Сертификат HTML документирует ваши знания HTML.

    Сертификат CSS документирует ваши знания в области CSS.

    Сертификат JavaScript документирует ваши знания JavaScript и HTML DOM.

    Сертификат Python документирует ваши знания Python.

    Сертификат jQuery подтверждает ваши знания о jQuery.

    Сертификат SQL документирует ваши знания SQL.

    Сертификат PHP подтверждает ваши знания PHP и MySQL.

    Сертификат XML документирует ваши знания XML, XML DOM и XSLT.

    Сертификат Bootstrap документирует ваши знания о среде Bootstrap.


    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
