Для работы с деревом может применяться самое различное оборудование, в том числе станки. За счет применения подобного оборудования ускоряет процесс механической обработки деревянных заготовок. Весьма востребован токарный станок по дереву с копиром, который существенно упрощает выполнение поставленных задач: изготовление ножек для мебели, дверных ручек и балясины.

Классификация токарных станков

Токарные станки многие решают выбрать для покупки и установки в собственной мастерской по причине возможного их применения при изготовлении изделий цилиндрической формы. Существует довольно большое количество различных моделей, разделить их можно на несколько групп:

1. Классическое оборудование, когда заготовка располагается в патроне или планшайбе. В качестве режущего инструмента применяется резец. Заготовка может вращаться с различной скоростью. Однако оборудование не подходит для массового производства.
2. Копировальные станки могут применяться для работы по шаблону. За счет применения шаблона можно упростить задачу по изготовлению однотипных изделий. Для мелкосерийного производства подходит аппарат с ручным управлением, так как он имеет низкую стоимость и прост в применении.
3. Фрезеровальные станки сегодня встречаются крайне часто. Это связано с тем, что они получили широкое применение в области производства корпусных и плоских деталей из дерева и металла. Встречается и токарно-фрезерный станок по дереву, который может применяться для выполнения различных операций.
4. Модели с числовым программным управлением. При массовом производстве или изготовлении дорогих изделий может применяться оборудование, которое имеет блок ЧПУ. Однако применение копира существенно снижает себестоимость изделия.

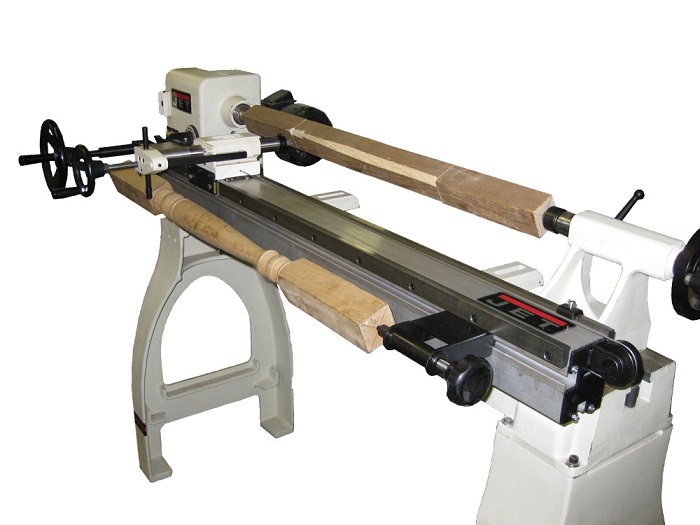

Копировальное устройство для токарного станка по дереву обладает весьма привлекательными характеристиками, за счет чего их стали устанавливать в частных и других мастерских.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

1. Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
3. Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
4. Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
5. Ведущий и ведомые центра, применяемые для закрепления заготовки.

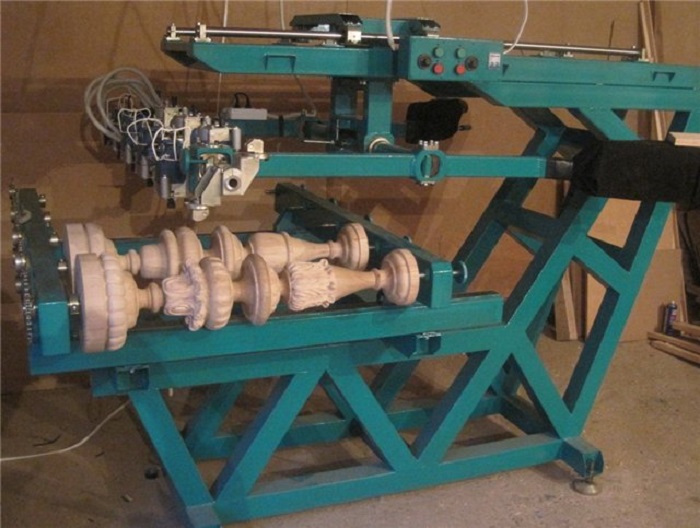

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

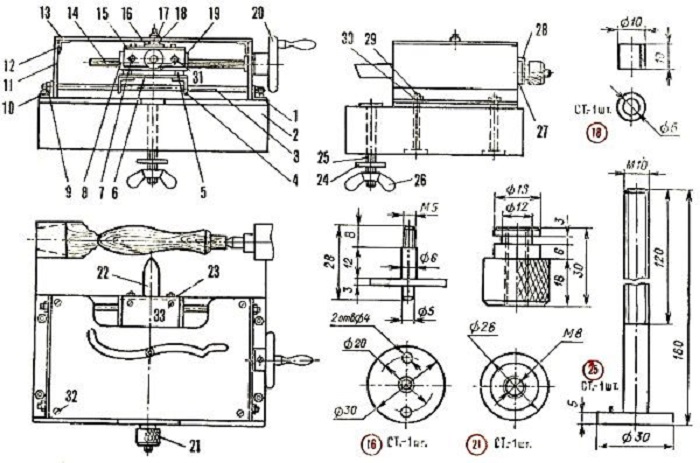

1. Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
2. Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
3. Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

1. Основой для этого узла становится ненужный ручной фрезер.
2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
3. Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
4. Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
5. При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
6. На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
7. Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

1. Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
2. Для повышения точности обработки проводится установка винтовой передачи.
3. Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
4. Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:

1. Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.
2. Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками. Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

1. Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
2. Максимальная длина заготовки составляет 1200 мм.
3. Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.

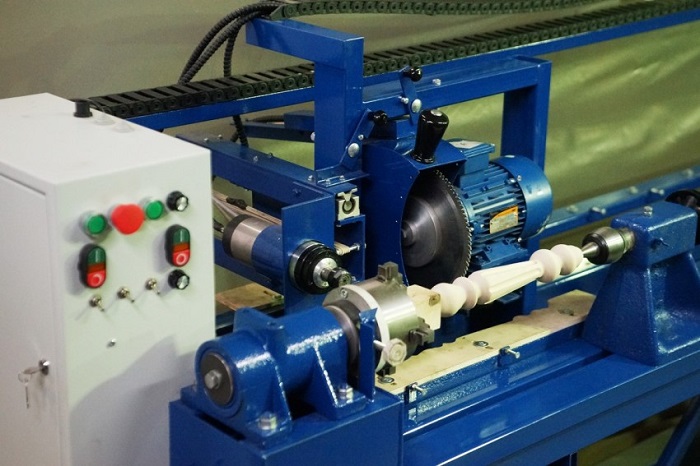

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b. Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Кроме этого, производитель уделил довольно много внимания степени защиты станка от воздействия окружающей среды. Например, двигатель имеет систему защиты от перегрева или перегрузки, все электронные детали также защищены от воздействия влаги и пыли.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

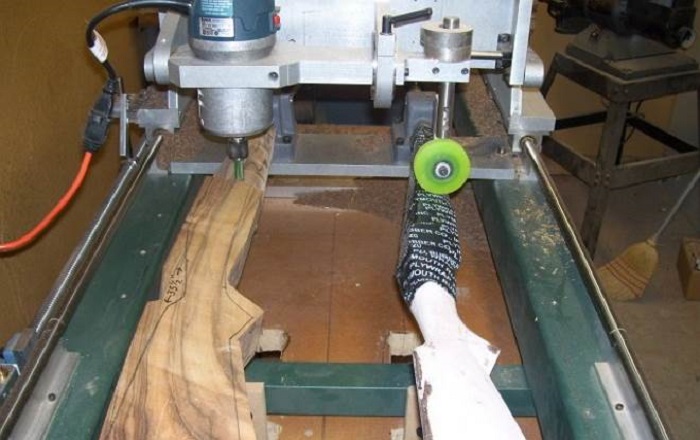

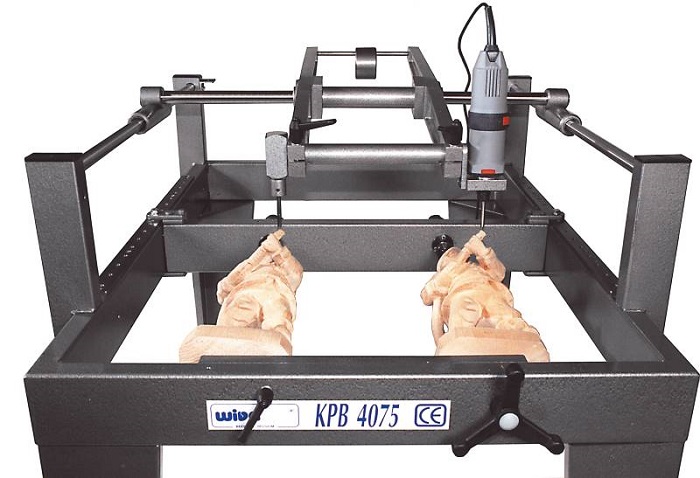

Копировально-фрезерный станок по дереву, металлу

Сложные по рельефу детали изготавливаются последовательно на нескольких видах оборудования. Копировально-фрезерный станок значительно сокращает технологический процесс.

Он с одной установки делает точную копию предмета любой сложности. Такое оборудование умельцы могут сделать своими руками и вырезать фигурные детали или копировать редкие фрески.

Конструкционные особенности и назначение

Копировально-фрезерный станок предназначен для изготовления больших партий деталей со сложной конфигурацией. Перенос размеров и рельефа с детали-образца осуществляется специальными копирами. Они считывают информацию с образца и передают на суппорт, задавая ему нужную траекторию движения.

Считывание информации производится различными способами:

• механическим – специальные щупы и пальцы;
• фотографическими элементами;
• числовым управлением при считывании с цифрового макета.

Способы копирования выбираются в зависимости от обрабатываемого материала, сложности конфигурации, размера партии и возможности подключения к ЧПУ. Кроме копира, на станках с ЧПУ устанавливается пантограф. Он изменяет соотношение размеров изготавливаемой детали относительно образца. Без него копирование происходит в масштабе 1:1.

Важно!

Деталь для копирования делается из мягкого, легко поддающегося обработке, материала.

По металлу

Щуп для копирования представляет собой палец, поджимаемый перпендикулярно пружинами. Он скользит по поверхности шаблона, прижимаясь к кромке. Фреза повторяет его перемещение по 2 осям, вырезая заданные трафаретом фигуры.

Станки с ЧПУ управляются различными способами. Модель программируется по точкам координат или рельеф считывается фотоэлементами и передается на пульт управления. Пантограф корректирует размеры, увеличивая вытачиваемую деталь.

На копировально-фрезерных станках по металлу делают сложные по конфигурации детали, изготовление которых обычным способом трудоемкий и длительный процесс, состоящий из множества технологических операций и ручной подгонки:

• закрытые многоручьевые штампы;
• пресс-формы;
• модели кокилей;
• корпуса с пространственно-сложной конфигурацией;
• систему канавок для смазки;
• гравировку.

Копировальный станок повторяет исходную деталь с точностью 0,001 мм. Он быстро, с одной установки обрабатывает верхнюю и боковые плоскости, производит фигурную фрезеровку канавок, сверление и расточку.

По дереву

Копировальные станки по дереву предназначены для изготовления больших партий одинаковых деталей:

• выполнения сложного декора с множеством мелких элементов;
• фигурной отделки фасадов корпусной мебели;
• фрезеровки пазов, занижений, отверстий в дверном полотне;
• изготовления ручек, планок, плинтусов;
• создания копий объемных картин, вырезая их с дерева и пластика;
• вырезания надписей;
• изготовления объемных букв, цифр, эмблем;
• создание печатей.

Фрезерные станки с фотографическими элементами копирования точно повторяют рельеф резьбы по дереву, фресок, скульптур. Небольшие приспособления с 4 осью перемещения способны создавать точные по форме копии статуэток. Бордюры и плинтуса, украшенные орнаментом, выполняются на простых копировально-фрезерных станках со щупом или копировальным пальцем в столе.

Основные технические характеристики

К стандартным характеристикам фрезерного станка:

• мощность;
• скорость вращения шпинделя;
• габариты рабочего пространства;
• количество скоростей;
• частота подачи шаговых двигателей.

В копировальном оборудовании добавляется:

• способ копирования;
• наличие пантографа;
• производительность;
• количество фрезерных головок.

У копировально-фрезерных станков консольного типа точность копирования ниже. Для точного повторения размеров сложных форм используют станки с подвижным суппортом.

Критерии выбора

Мастерам, изредка изготавливающим у себя в мастерской поделки, достаточно приобрести ручной копировально-фрезерный станок. Для производства больших партий деталей необходимо оборудование с ЧПУ.

Основными критериями выбора модели станка, являются обрабатываемый материал и габариты заготовки. Затем по объему и сложности изделий следует обращать внимание на технические характеристики модели:

• способ копирования;
• мощность;
• частота вращения шпинделя;
• точность обработки;
• количество фрезерных головок;
• производимые операции;
• угол наклона стола;
• способ считывания информации;
• наличие перемещения по 4 оси.

Для промышленных предприятий важно, чтобы станок можно было встраивать в автоматические линии.

Особенности работы с алюминием

Алюминий отличается своими свойствами от других металлов:

• легкий;
• прочный;
• пластичный – вязкий;
• с высокой теплопередачей.

Одновременно алюминий хрупкий, боится вибраций и динамических нагрузок. При работе с алюминием на копировально-фрезерном станке, необходимо надежно закрепить сам станок на прочном монолитном фундаменте.

Угол заточки режущей кромки делается острее, чем для стали. Скорость вращения 15000-18000 об/мин. Подача пониженная. Для отвода лишнего тепла, быстро поступающего внутрь самой заготовки, специалисты рекомендуют применять охлаждающие жидкости, направляя их непосредственно в зону реза или распыляя по поверхности плоских деталей.

Прижимной инструмент оставит на мягком алюминии вмятины. Для крепления заготовок под обработку, особенно листового материала, используют пневматические столы.

Справка! При вибрации детали и биении инструмента на поверхности алюминия образуются вмятины и трещины.

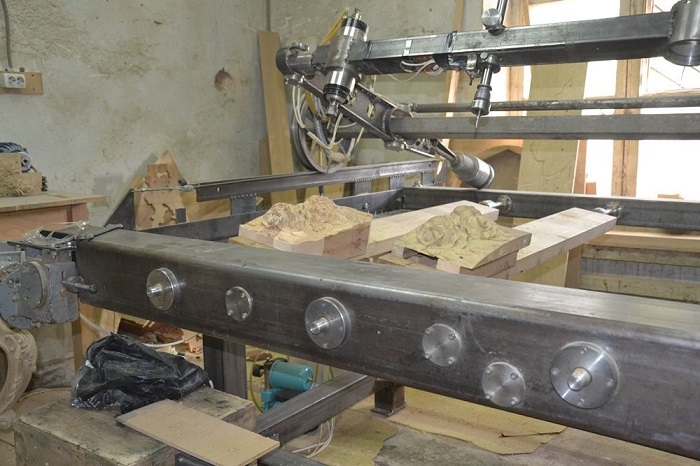

Как изготовить такой аппарат для работы с древесиной своими руками?

Самостоятельно подключить систему копирования и программное управление станком сложно. Для домашнего пользования подойдет низкий станок с механическим щупом. Перед его изготовлением следует сделать эскиз устройства и рассчитать габариты станины исходя из размера рабочей зоны.

Она равна длине направляющих минус ширина подвижного конструктива с фрезой и щупом. Ширина ее составляет половину пространства рабочего стола.

1. Взять массивную плиту. Расположить на ней стойки, чтобы поднять рабочий стол.
2. Вдоль плиты монтировать рельсовые направляющие. Над ними прикрепить хромированные нержавеющие трубы.
3. На них поставить тележки из линейных подшипников.
4. Соединить площадки поперечной пластиной.
5. По краям подвижной тележки смонтировать стойки с трубой – штангой. На ней располагаются в жесткой связке коромысла со щипом и фрезерной головкой.

Двигатель перемещает подвижный конструктив по оси X вдоль направляющих. После каждого прохода происходит перемещение по оси Y. Щуп скользит по шаблону. Вместе с ним фреза совершает движение по оси Z. Каретка, установленная на линейные подшипники, свободно перемещается по направляющим трубам. Скорость задается шаговым двигателем.

Копировально-фрезерные станки находят применение везде, где необходимо сделать точные копии сложных по конструкции металлических деталей или украшений из дерева. На них гравируют надписи на стекле, вырезают декоративные фасады мебели, обрабатывают пластик.

Создание роутера-копира

Маршрутизатор и каретка

Самыми сложными деталями для перевозки являются «боковые рычаги». Я использовал свою программу BigPrint, чтобы сделать распечатки 1: 1, которые я использовал как бумажные шаблоны, чтобы вырезать их. Я использовал только несколько мазков клея, чтобы прикрепить их.Который делает их легче выйти снова.

Я использовал шило, чтобы пробить пятна через все отметки центра отверстия. Лучше всего сделать это прямо сейчас, чтобы потом не забыть.

Я настоятельно рекомендую использовать балтийскую березовую фанеру. Это сделано с тонкими слоями березы повсюду. Четверть листа (2’x4 ‘) будет примерно в четыре раза больше древесины, чем вам нужно. Ты можешь найти четверть листов березовой фанеры с «удобными панелями» в Хоум Депо.

Для выполнения внутренних квадратных разрезов, Я делаю серию надрезов, чтобы расширить разрез в углу, пока он не станет достаточно широким что я могу повернуть кусок на 90 градусов без заклинивания лезвия в пропиле.

Просверлите отверстие для зажимного винта вала на конце рычага. Этот винт зажмет отверстие плотно, чтобы зафиксировать вал на месте.

Резьба винта должна касаться только нижней половины рычага, так что когда винт затягивается, он тянет конец руки вместе. Я использую дрель большего размера (5/32 “), чтобы расширить верхняя часть отверстия. Вот проверка глубины, до которой мне нужно детализировать.

Теперь режем этот слот. Важно вырезать прорезь после сверления отверстия для оси, в противном случае сверло выбрасывает древесину возле щели.

Я вырезал отверстие для крепления маршрутизатора ленточной пилой. Я мог бы просто вырезать снаружи, потому что мне нужно вырезать зазор в круге тем не мение. Проще и точнее, чем пытаться сделать это с помощью спиральной пилы или кругового резака на буровой пресс.

Размер отверстия был очень узким – слишком тесным, так что я едва мог заставить роутер в него. Алюминий от роутера оставил какие-то черные следы на дереве, и это говорит мне, где мне нужно немного срезать больше материала.Я просто использую сторону лезвия ленточной пилы пастись в лесу, где я вижу темные пятна.

Три куска дерева образуют своего рода «коробку» на задней стороне поворотного рычага.

Я склеил коробку отдельно, затем приклеил руки к любому концу.

Я просто прикрепляю блоки для вала с помощью винтов. Таким образом, я все еще могу внести изменения позже (и это оказалось хорошей вещью)

Винт используется для закрепления маршрутизатора прямо в креплении маршрутизатора.

Подшипниковые опоры

Подшипники – это роликовые (или скейтбордные) подшипники с наружным диаметром 22 мм, Внутренний диаметр 8 мм. Они легко монтируются с помощью болта 5/16 “или 8 мм.

Очень важно правильно установить боковое положение подшипников. Это сложно измерить, поэтому я просто держу свою часть до рисунка 1: 1 и маркировка, где отверстия должны быть просверлены.

Сверление отверстий. Заготовка опирается на куски дерева с V нарезать их.

Два подшипника слегка смещены относительно друг друга по длине рельсы, чтобы винты не мешали друг другу.

Проверка подгонки с трубой 3/4″ , что я использую в качестве основного опорного вала. Твердый и полированный стальной стержень был бы идеальным, но труба дешевая и адекватная

Обратите внимание – это не водопроводная труба. Если вы используете водопроводную трубу, Вы должны сделать небольшие корректировки, где установлены подшипники для размещения большого диаметра.

Не используйте медные или алюминиевые трубы – они слишком гибкие.

Если вы используете водопроводную трубу (диаметром ~ 22 мм), установите каждый подшипник на 1 мм. дальше от трубы, чтобы сохранить ту же осевую линию.

Третий «натяжной» подшипник зажимает вал снизу. Этот подшипник устанавливается на поворотный кусок дерева, чтобы обеспечить возможность регулировки.

Винт используется для подтягивания рычага вверх, чтобы зафиксировать подшипник на валу. Вот склейка блока для этого винта на месте.

Готовая опора с трубой.

Далее: Подробнее о создании маршрутизатора копир

– станки для вырезания из дерева

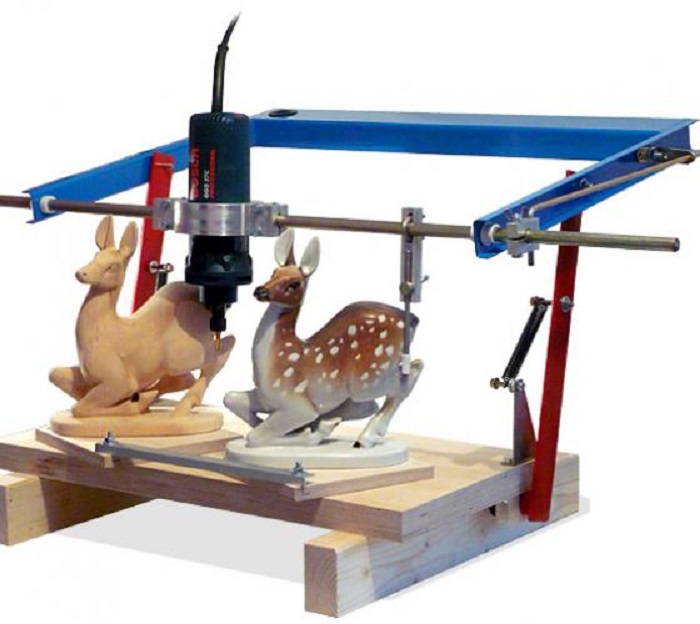

Дубликатор маршрутизатора (также известный как копировальный станок, копировальный станок или дубликатор для резьбы по дереву) – это машина, которая использует деревообрабатывающий маршрутизатор для вырезания 3D-изделий из дерева. Принцип очень прост. Маршрутизатор прикреплен к одной стороне машины, а последователь или стилус установлен на противоположной стороне. Маршрутизатор и стилус закреплены на одной оси, поэтому они всегда будут двигаться в унисон.

Элемент, который пользователь хочет скопировать, называется основным.(Этот мастер может быть почти любым, то есть оружейным запасом, корпусом гитары, ножкой стола или пропеллером.) Этот мастер прикреплен к стороне стилуса дубликатора, а деревянная заготовка прикреплена к стороне маршрутизатора машины.

Затем пользователь следует контурам мастера, направляя наконечник стилуса над мастером. Маршрутизатор следит за движением стилуса и копирует / вырезает форму мастера из деревянной заготовки с помощью резака маршрутизатора. Чтобы упростить этот процесс, вес маршрутизатора уравновешен, а наконечник стилуса (либо того же размера, либо немного больше, чем резак) изготовлен из нейлона с низким коэффициентом трения.В процессе резьбы могут быть использованы фрезы разных размеров и наконечники стилуса, фрезы большего размера для черновой обработки и фрезы меньшего размера для ченнелинга и окончательной отделки.

Большинство маршрутизаторов-дубликаторов спроектированы по одному и тому же принципу. U-образный зажим / каретка, которая прикреплена через линейные подшипники к несущей рейке, позволяя каретке поворачиваться (как качели или качели). Это действие качания эквивалентно действию погружения маршрутизатора. Каретку также можно тянуть и толкать по всей длине несущей рейки, это действие предназначено для резки по ширине заготовки.Основной маршрутизатор в сборе, линейный подшипник и несущий рельс установлены на двух дополнительных горизонтальных рельсах, прикрепленных с помощью линейных подшипников или роликов. Это позволяет основному фрезерному узлу перемещаться по всей длине резьбы заготовки. Этот базовый, но эффективный дизайн учитывает 3 измерения движения.

Когда к дубликатору подключен деревообрабатывающий маршрутизатор, он освобождается от обычных ограничений, связанных с его ручным удерживанием или закреплением на столе маршрутизатора. Это превращает роутер в универсальный станок для вырезания из дерева, способный вырезать множество 3D-изделий из дерева, таких как корпуса гитар, пропеллеров, оружейные запасы и мебельные компоненты.

Что делает хороший дубликатор маршрутизатора?

Для создания точного и безопасного маршрутизатора-дубликатора важно использовать подходящие материалы, такие как сталь, алюминий или их комбинацию. Это уменьшит изгиб и увеличит стабильность, а также поможет противостоять силам маршрутизатора при резке. Это особенно актуально при использовании мощного 1/2 ″ маршрутизатора.

Поскольку линейные подшипники являются неотъемлемой частью хорошо продуманного качественного дублирующего маршрутизатора, важно, чтобы подшипник был прикреплен болтами к плоской поверхности для бесперебойной работы.Вот почему дубликаторы Clone 3D и 4D изготавливаются с использованием инструментальной пластины, которая обрабатывается с обеих сторон с высокими допусками, обеспечивая идеально ровную поверхность и, следовательно, плавную работу.

Настраиваемая и правильная уравновешенность маршрутизатора и сборки маршрутизатора имеет решающее значение для положительного взаимодействия с пользователем. Плохо сбалансированный дубликатор будет работать нестабильно и раздражительно, вызывая усталость пользователя.

Дубликаторы с одной поворотной конструкцией

Благодаря простой конструкции, у одинарного поворотного дубликатора мало движущихся частей, что делает его надежным, надежным и простым в использовании.Однако один недостаток конструкции с единым шарниром состоит в том, что когда маршрутизатор движется вниз, резак не перемещается вертикально вниз, он следует дуге. Обычно это не проблема при резке внешней поверхности объекта, особенно при использовании с круглым носиком . Тем не менее, при использовании ножа с плоским дном (при резке каналов, прорезей и вкладок) может быть трудно вырезать прямо там, где дно прорези соприкасается с боковыми сторонами. Этот материал затем необходимо удалить с помощью долота.
